스타리아 . 창문 단열 암막 방음

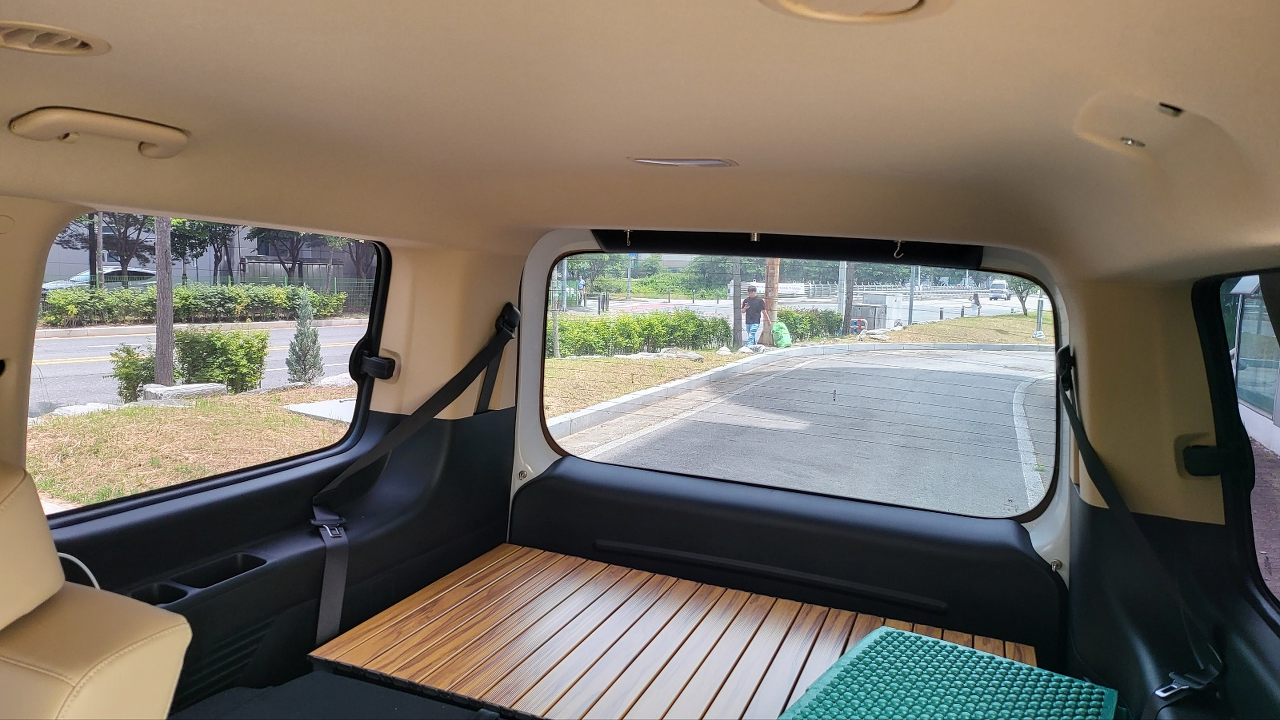

스타리아 창문 ( 특히 아래 사진의  트렁크 쪽에 있는 창문 ), 유리면적이 넓다 보니 단열 ,  방음 , 외부 시선 차단 기능은 좋지 않다.



단열 과 동시에 암막, 방음 효과 얻고자 함.











단열재 선정

- 두께 10mm 단열벽지 가 적합해 보인다. 아래 링크의 두께 10mm 짜리

단열 벽지 . 접착식 . 두께 5, 10 T .

- 선정 사유 : 단열 벽지 중에 가장 두꺼워서 단열 효과 좋고 허느적 거리지 않고 자립가능하기 때문에 창문에 끼워서 사용 가능.





창문 경계 모양 따기

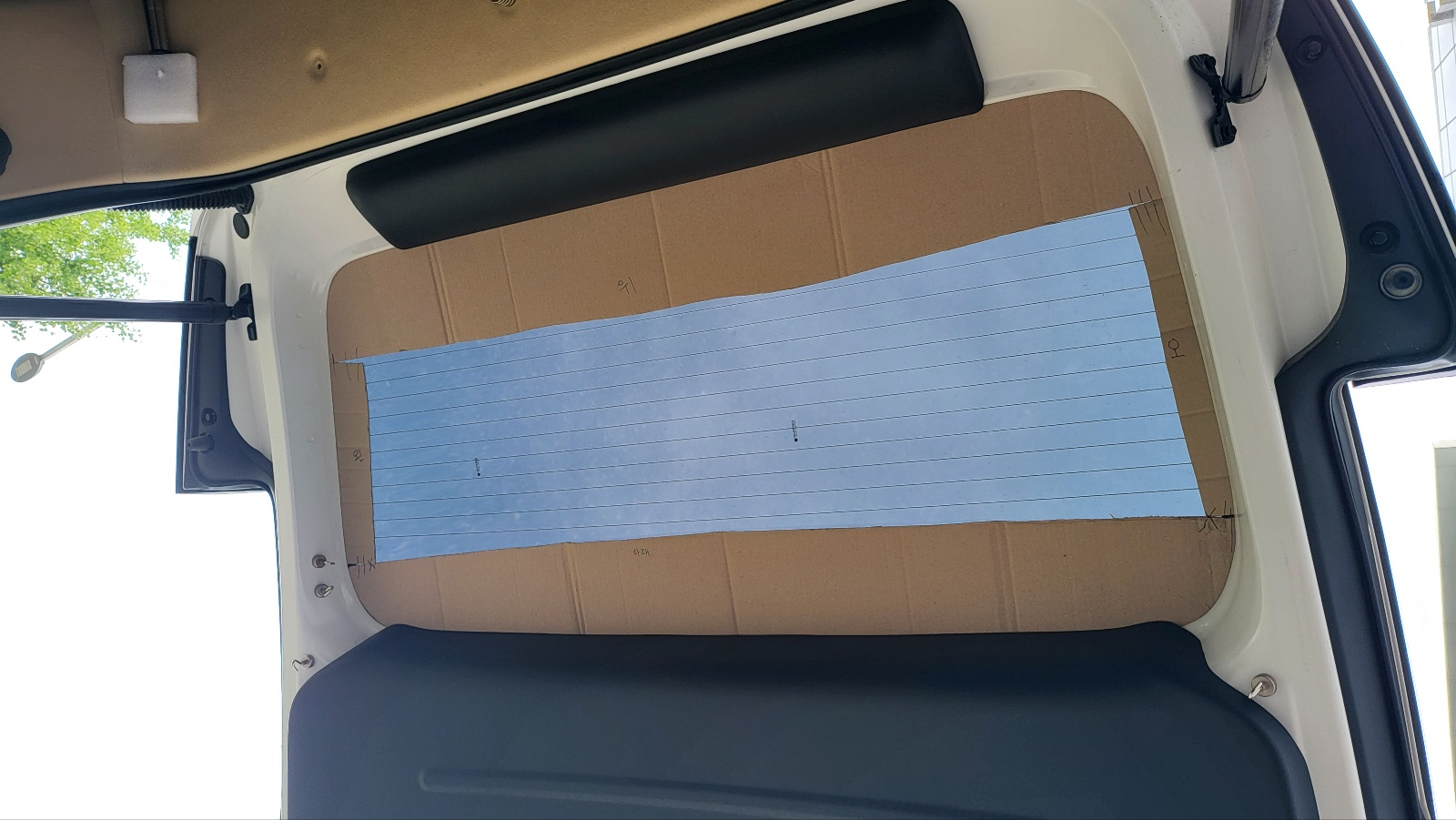

- 골판지를 아래, 위,좌, 우 따로 준비해서 유리와 틀 사이의 홈에 끼워 넣고 네임펜으로 틀 경계를 따라 그리고 가위로 잘라내기 하여 창문 모양 따기.







단열재 자르기

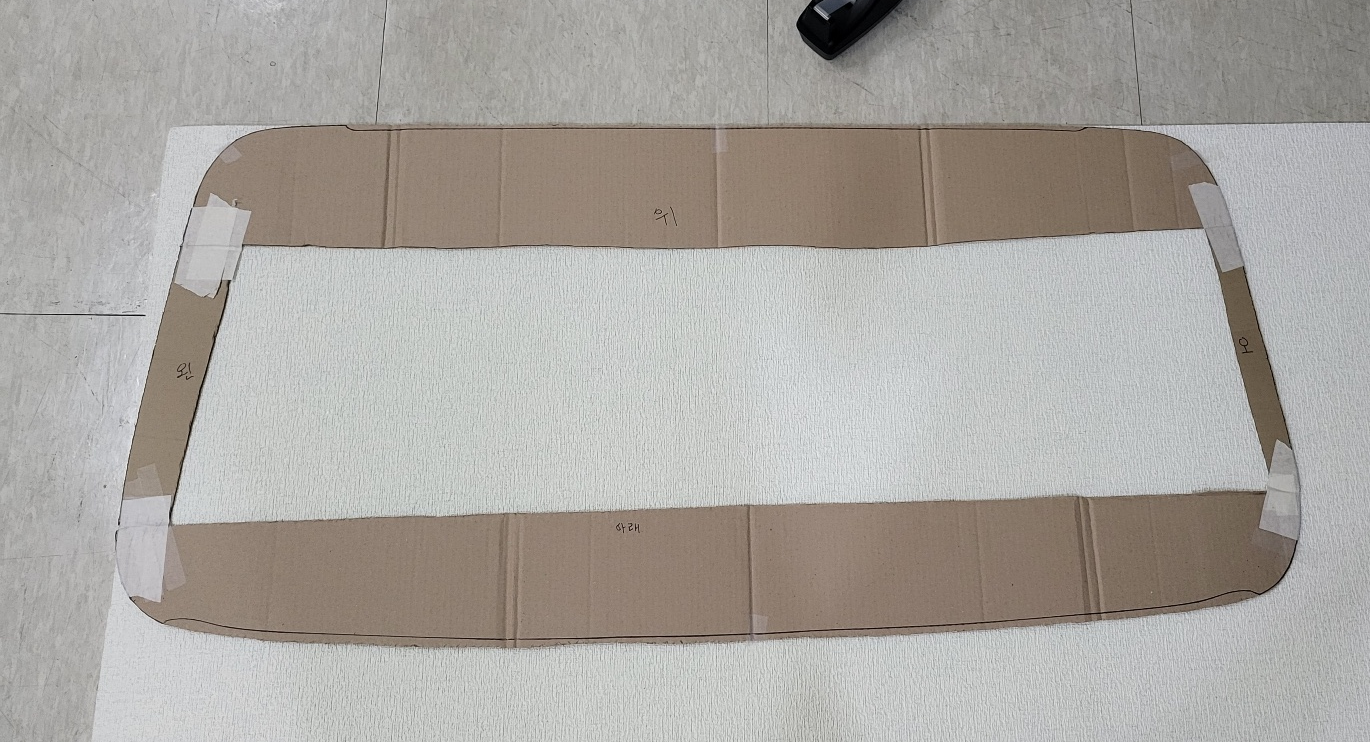

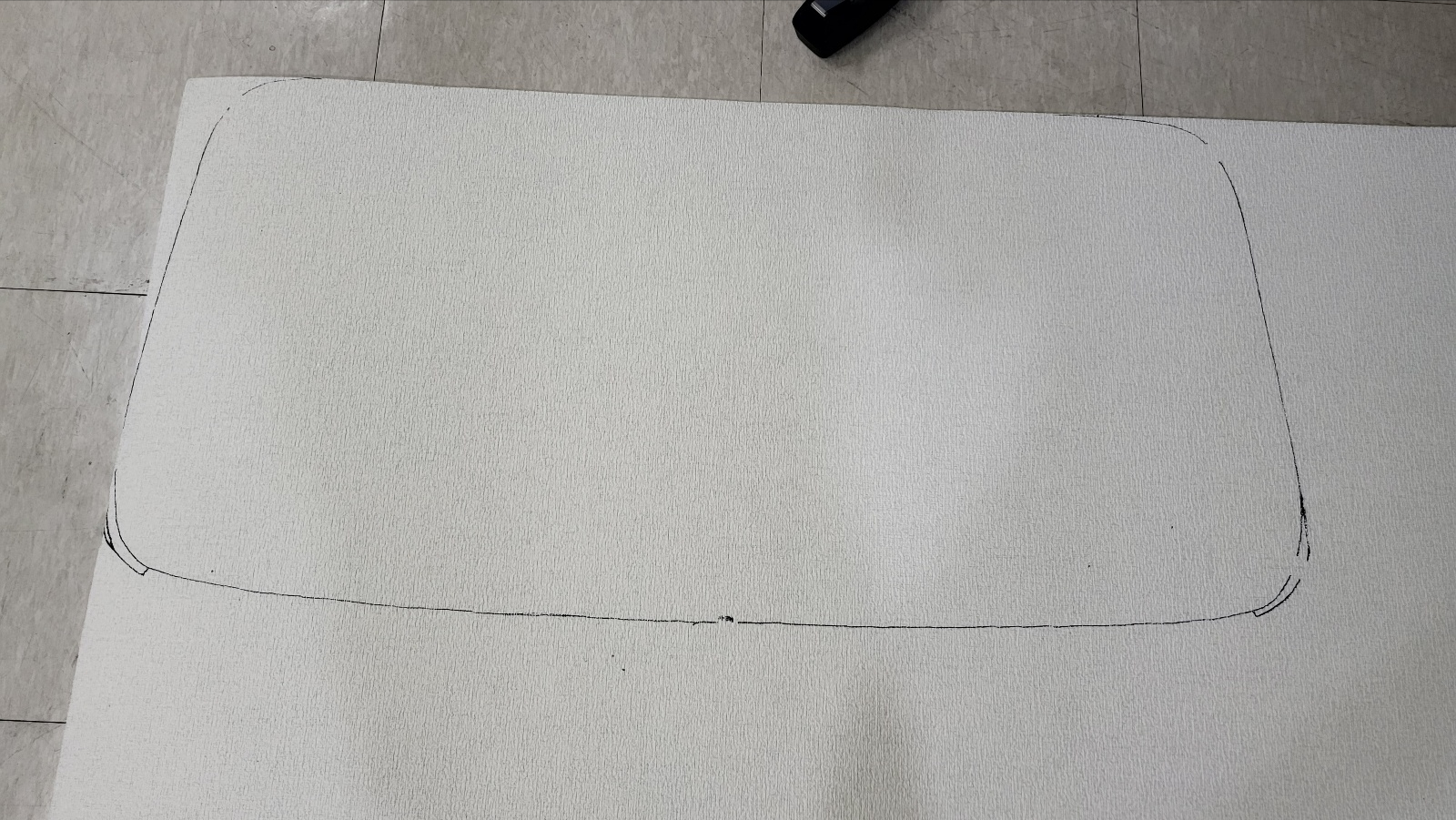

- 앞에서 준비된 골판지를 단열재 위에 스카치 테입으로 임시 고정하고  네임펜으로 외각선 따라 그리고 나서 가위로 자름.

- 이때 외각선 보다 1 cm 정도 더 크게 잘랐음.

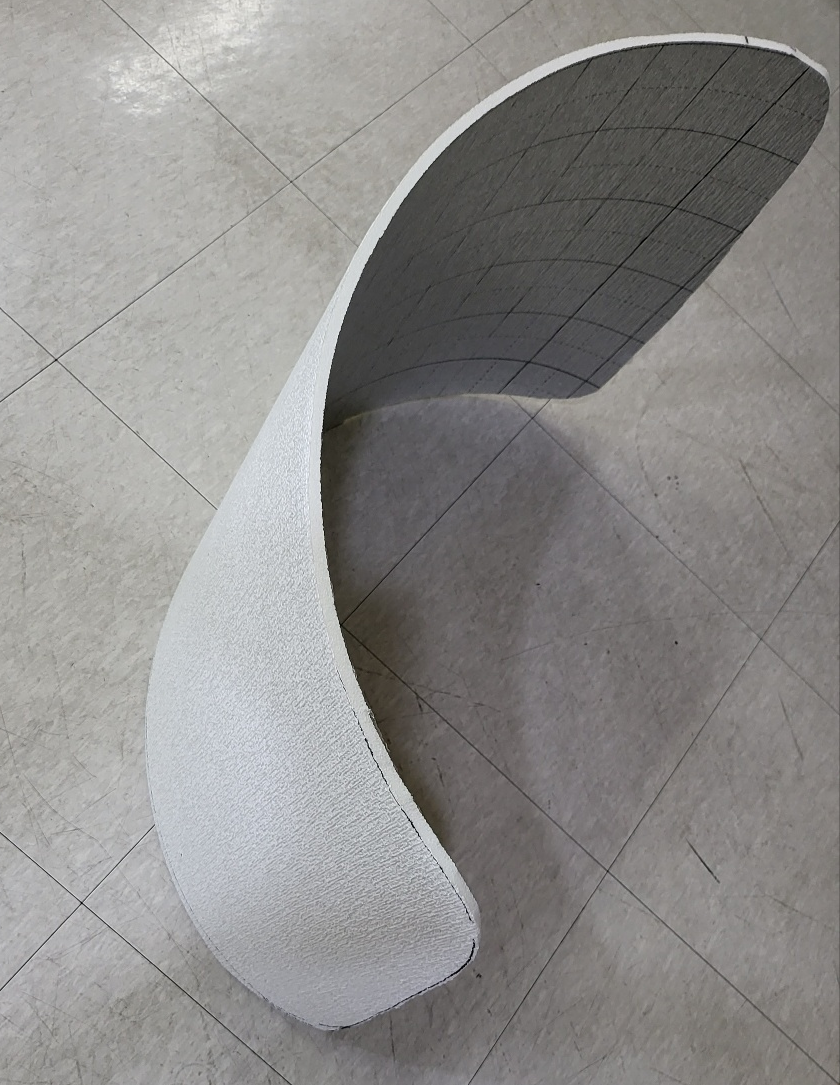

두께 10mm 로 두꺼워서 자립 가능 하다.





트렁크 창문 단열재 끼워넣기



아래 사진은 약간 크게 자른 상태에서 처음 끼워 넣어본 모습 . 튀어 나온 부분 잘라내기 하면서 최적 사이즈 되도록 한다.

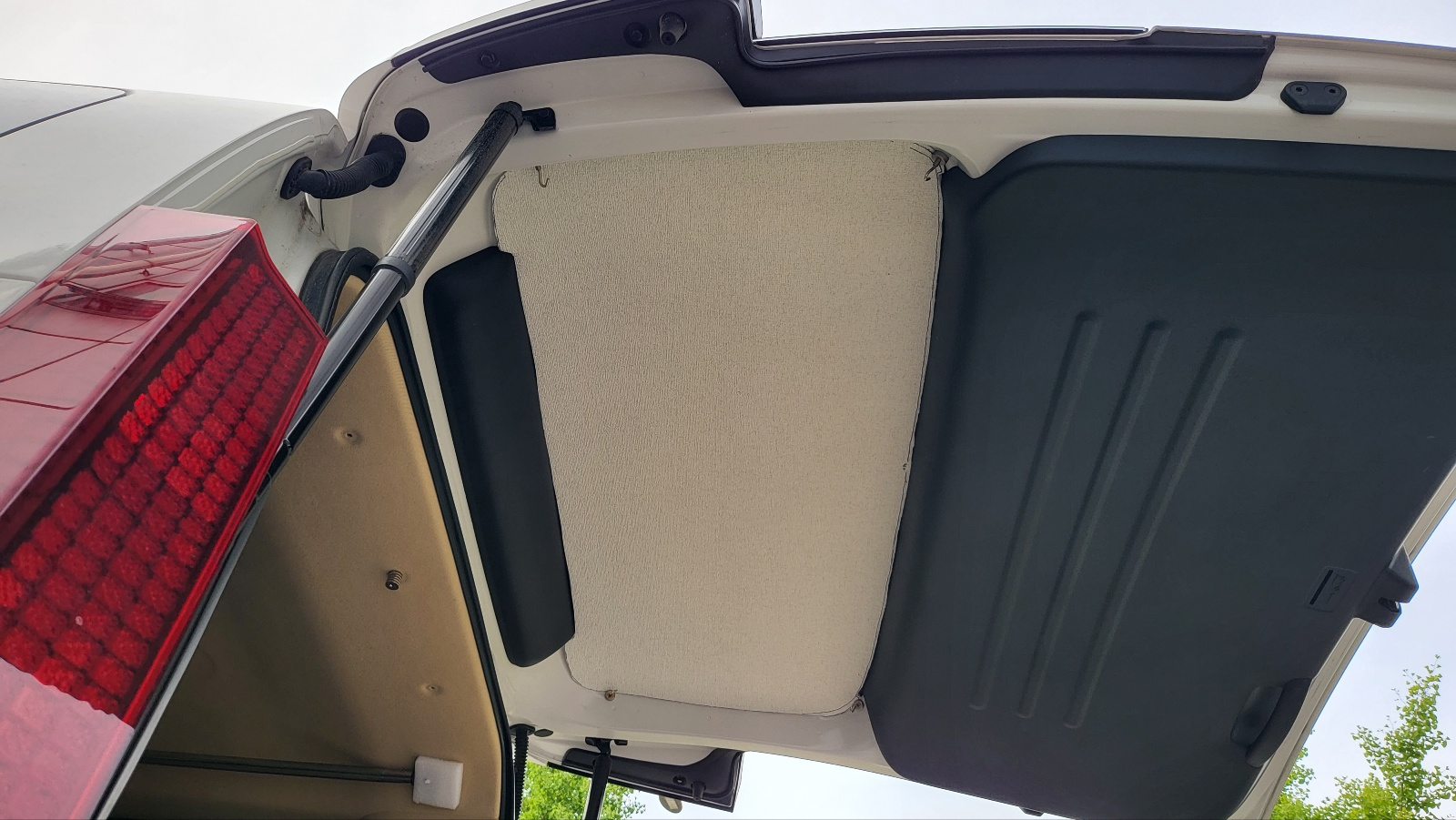

완료 . 1차

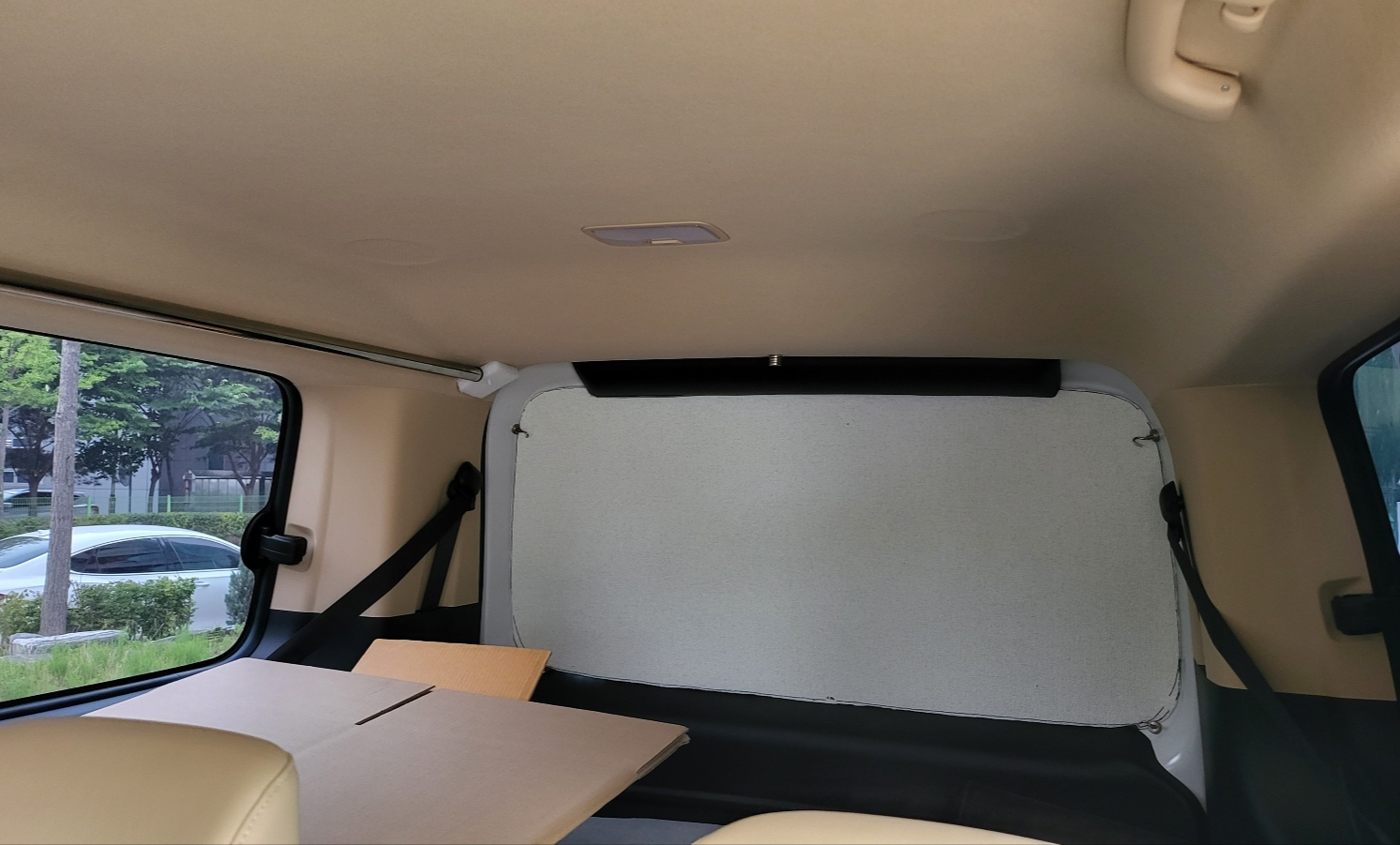

안에서 본 모습

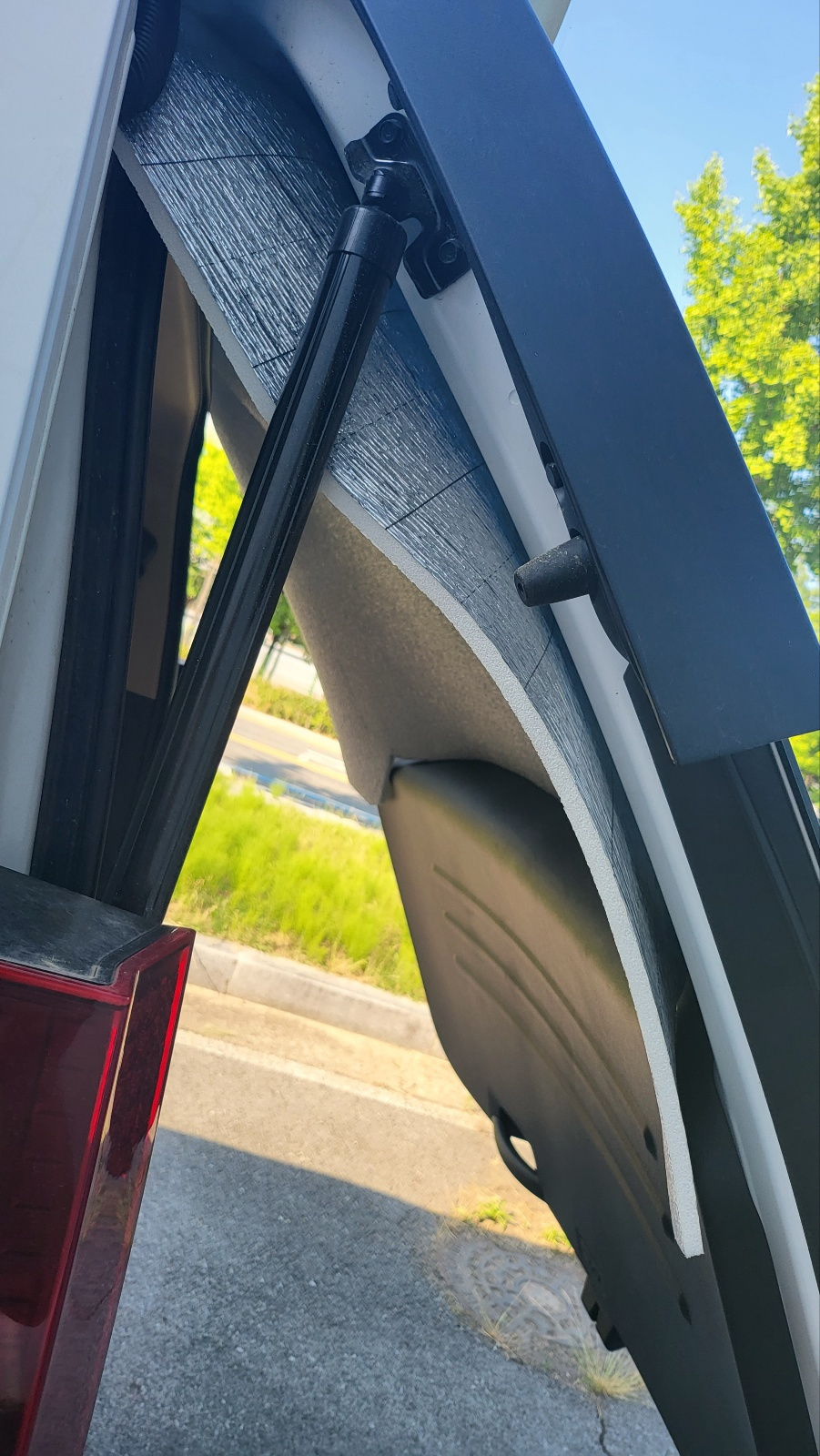

트렁크 다 열어도 단열재 안 떨어짐



스타리아 뒷문 창 단열재 10mm 끼워넣음



품평 1차

- 길이 조절 잘못하여 단열재 아래 부분으로 약간의 빛이 들어오는데 이것 참  보기 싫다.



- 유리 부분만 단열재로 덮었는데 유리 위의 저 까만색 플라스틱 노출과 유리 측면의 금속부분(백색) 노출된것도 싫다.



단열재가 금속부분과 플라스틱 부분까지 모두 덮을 수 있도록 2차 작업 함.



2차 작업



경계 라인 확장 하기

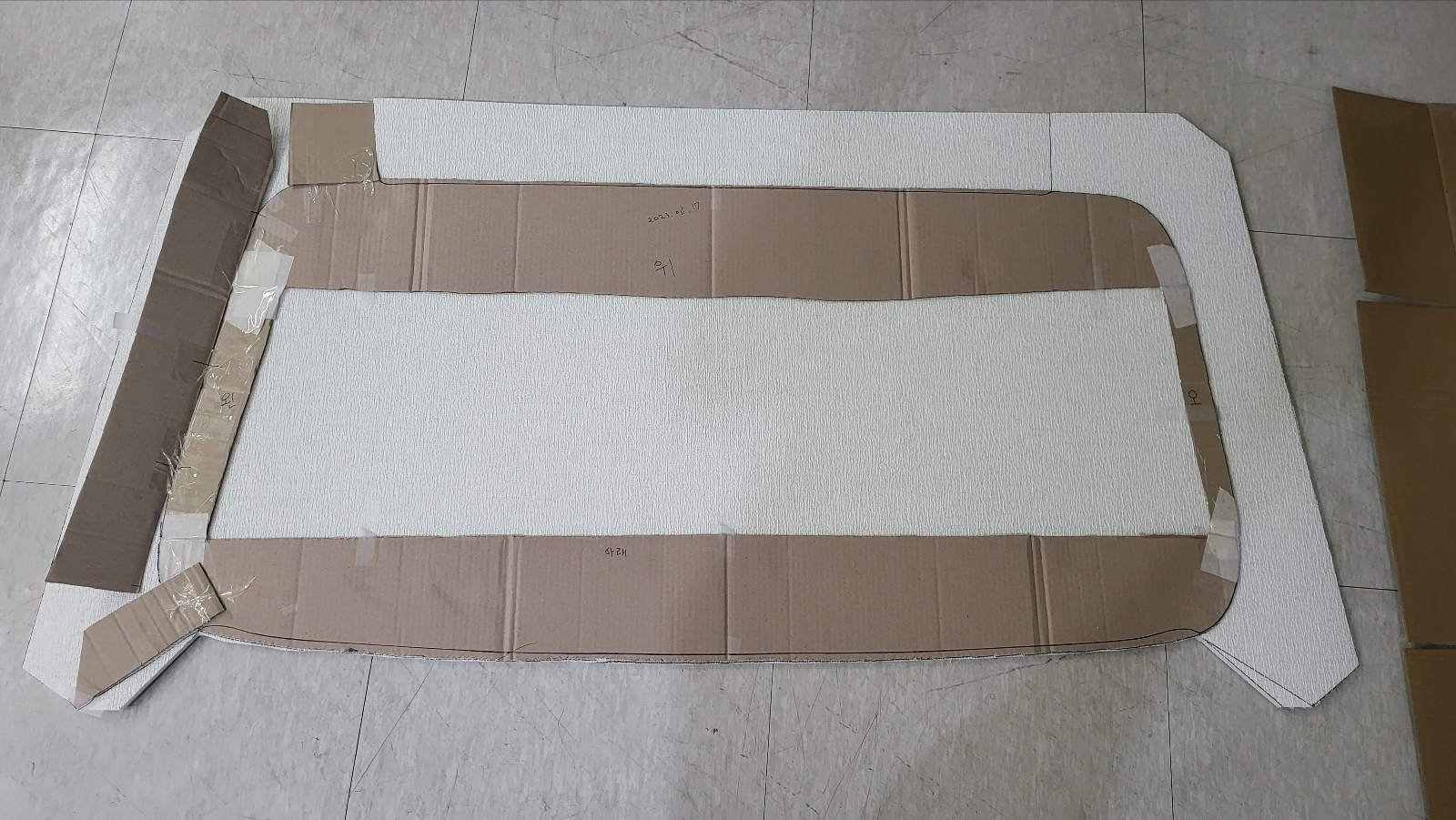

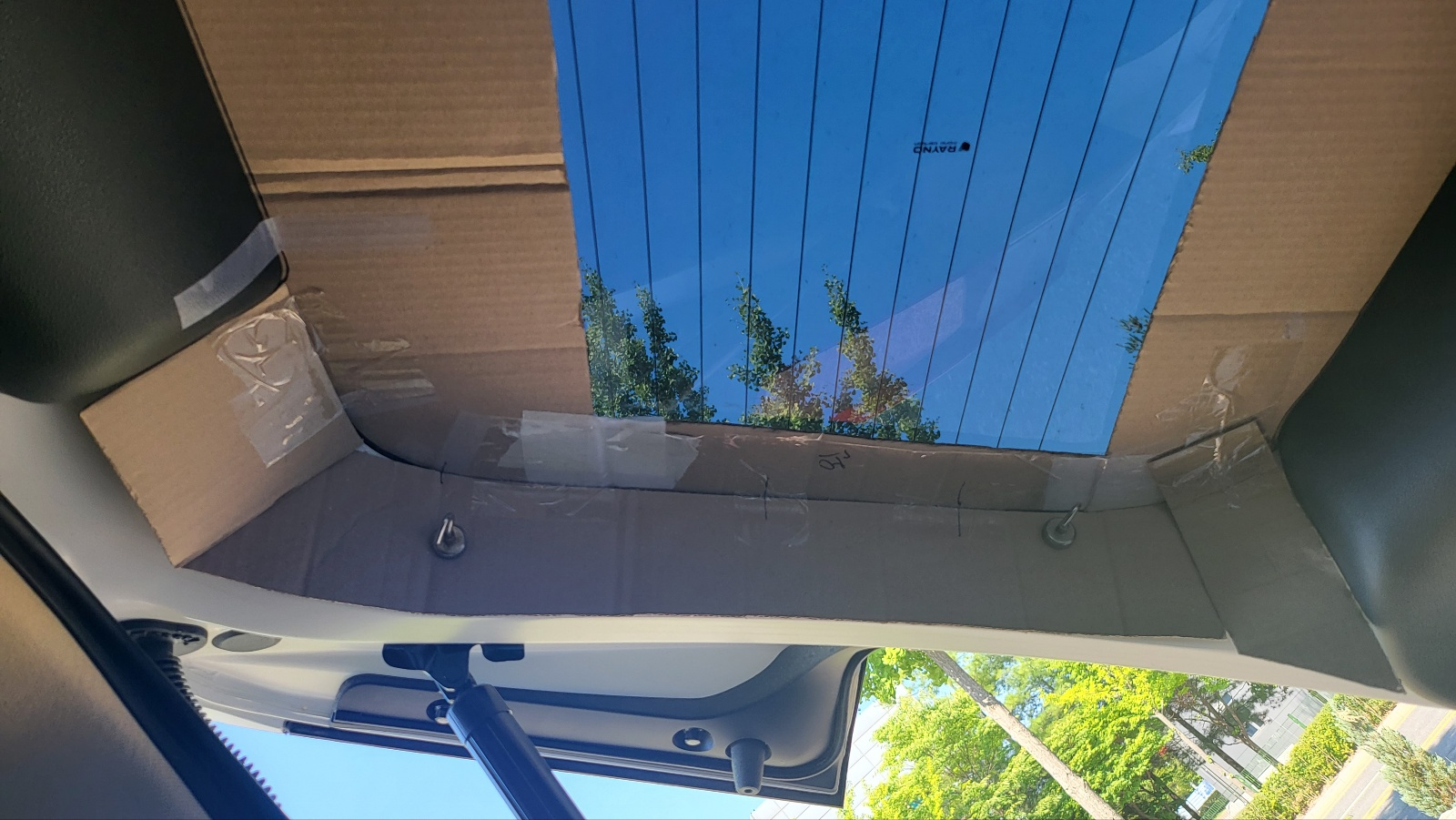

- 1차 작업에서 만들었던 골판지를 끼워 넣고 추가로 확장할 부분에 골판지를 잘라서 확장. 왼쪽만 했음.

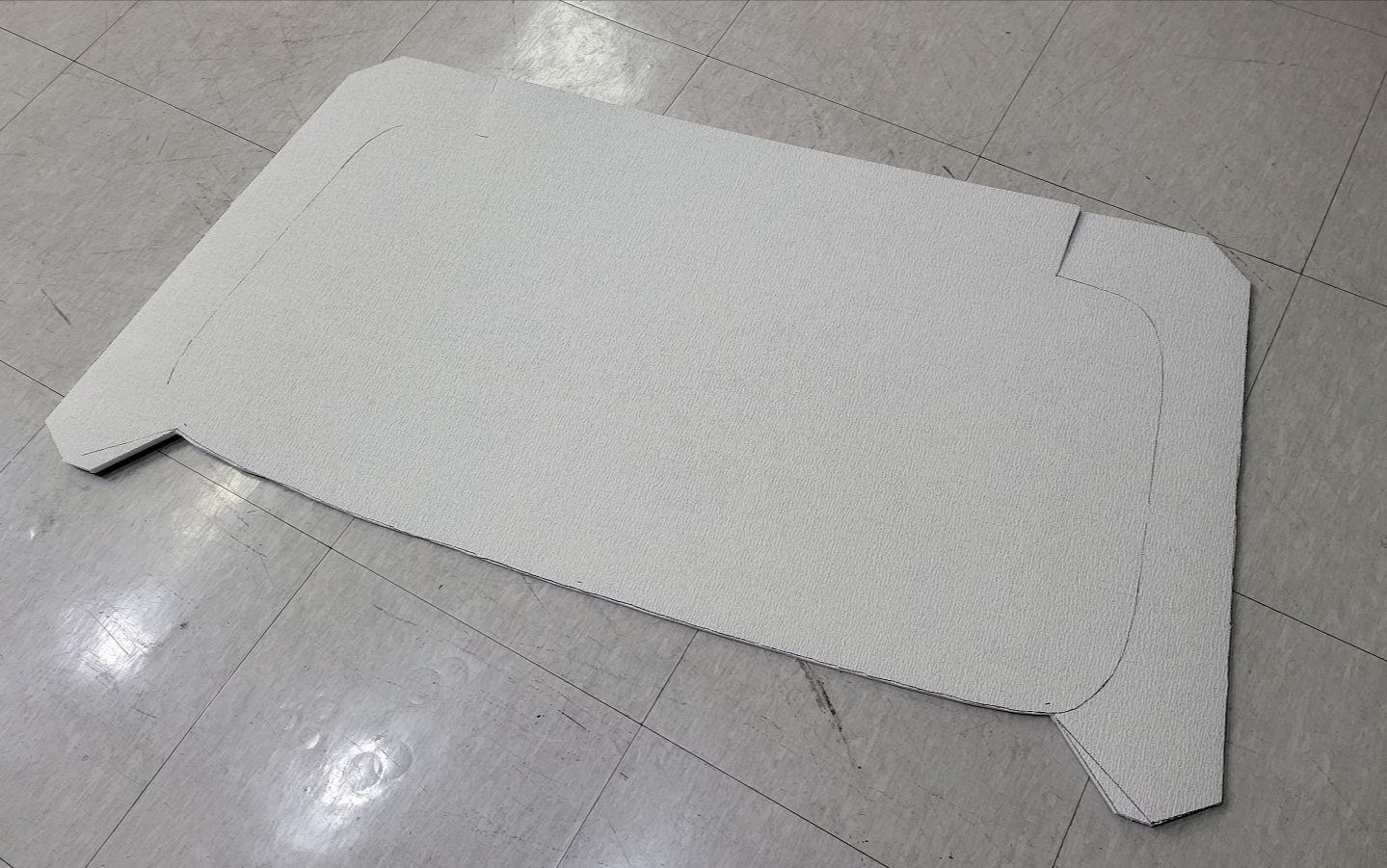

단열재 재단

이 상태에서 차량 뒷유리에 끼워넣고,

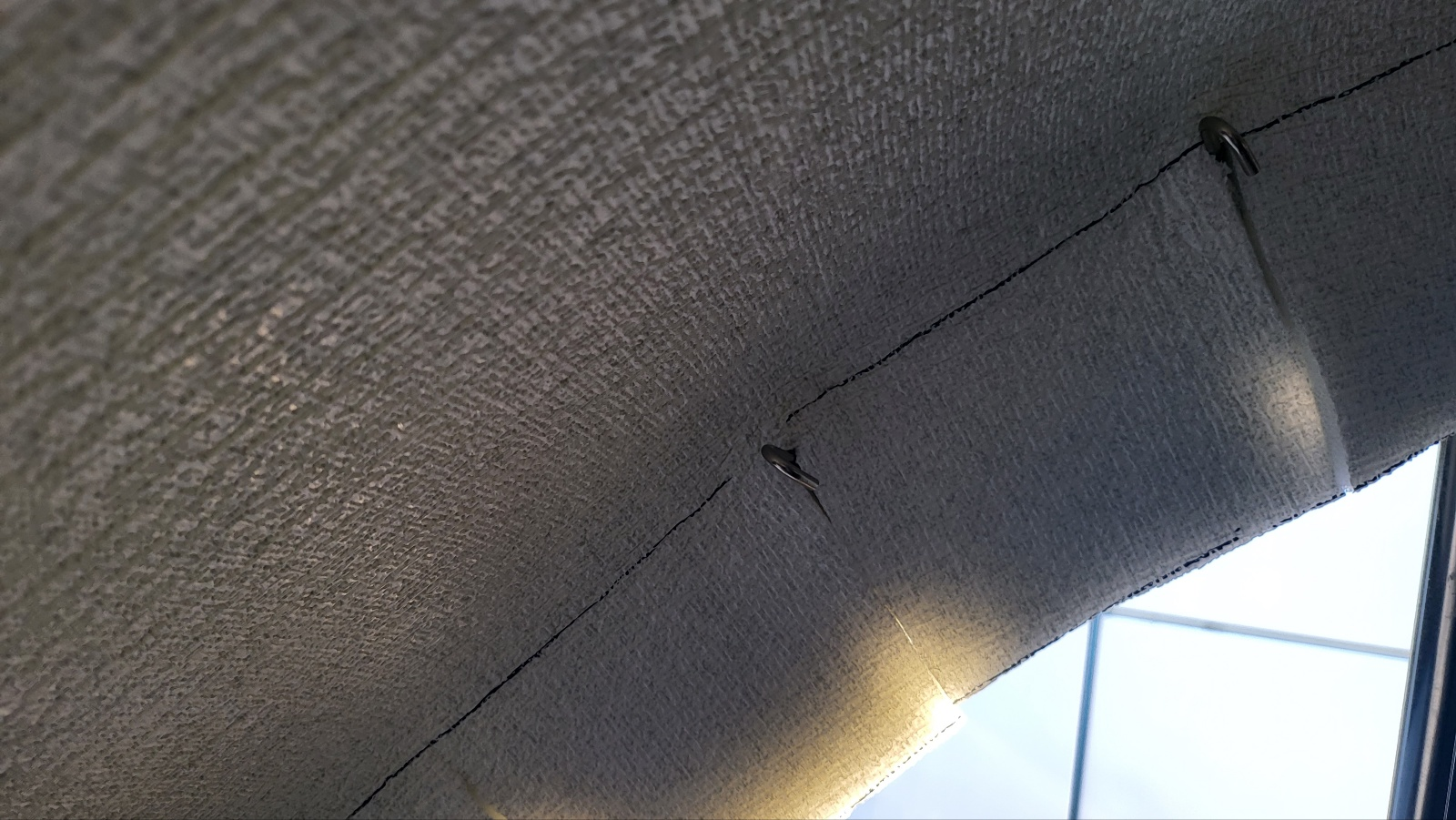

굴곡진 부분을 가위로 자르고 그 틈새에 자석 후크로 걸치게 함 .

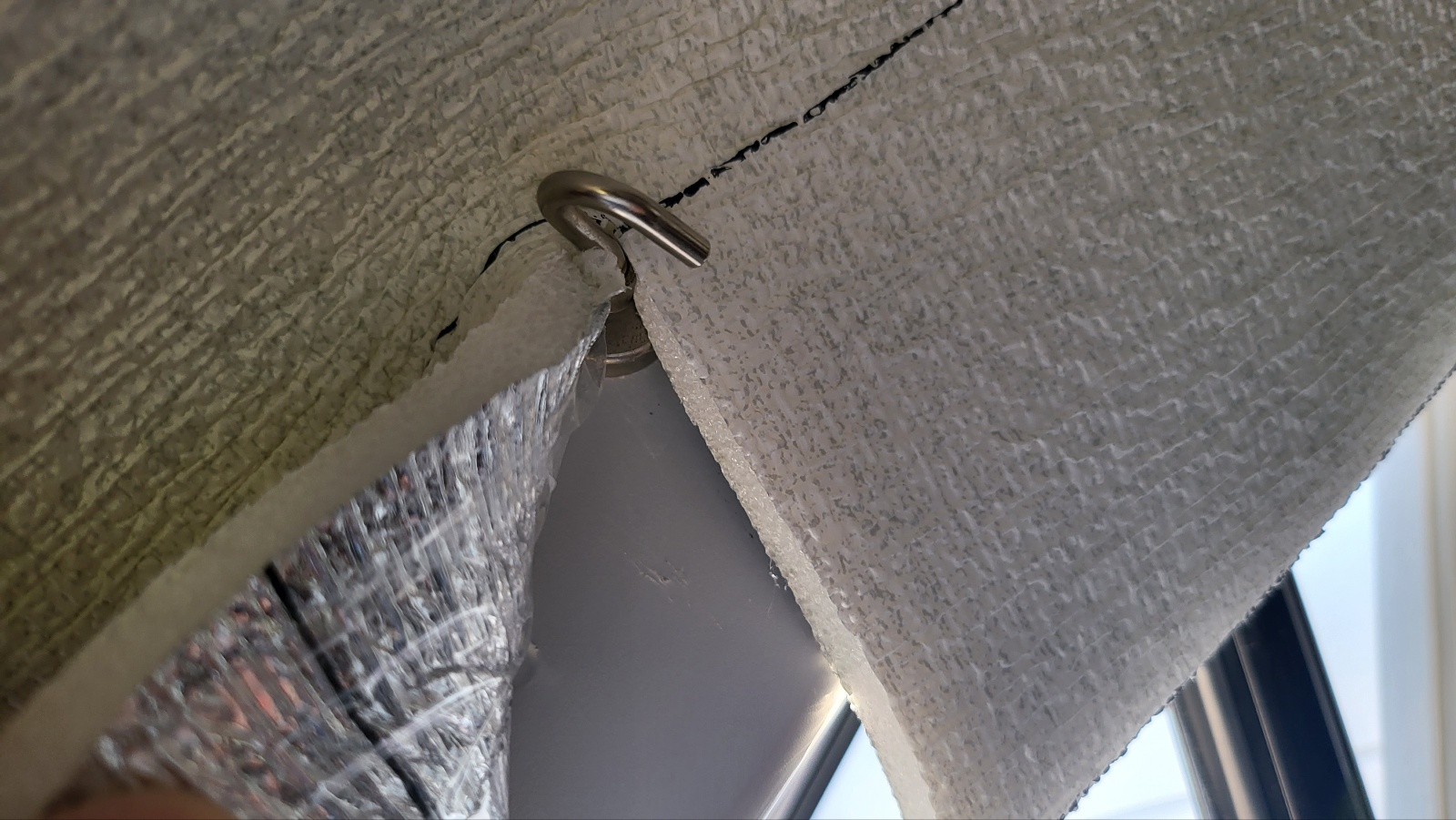

자석 후크 부분 상세.

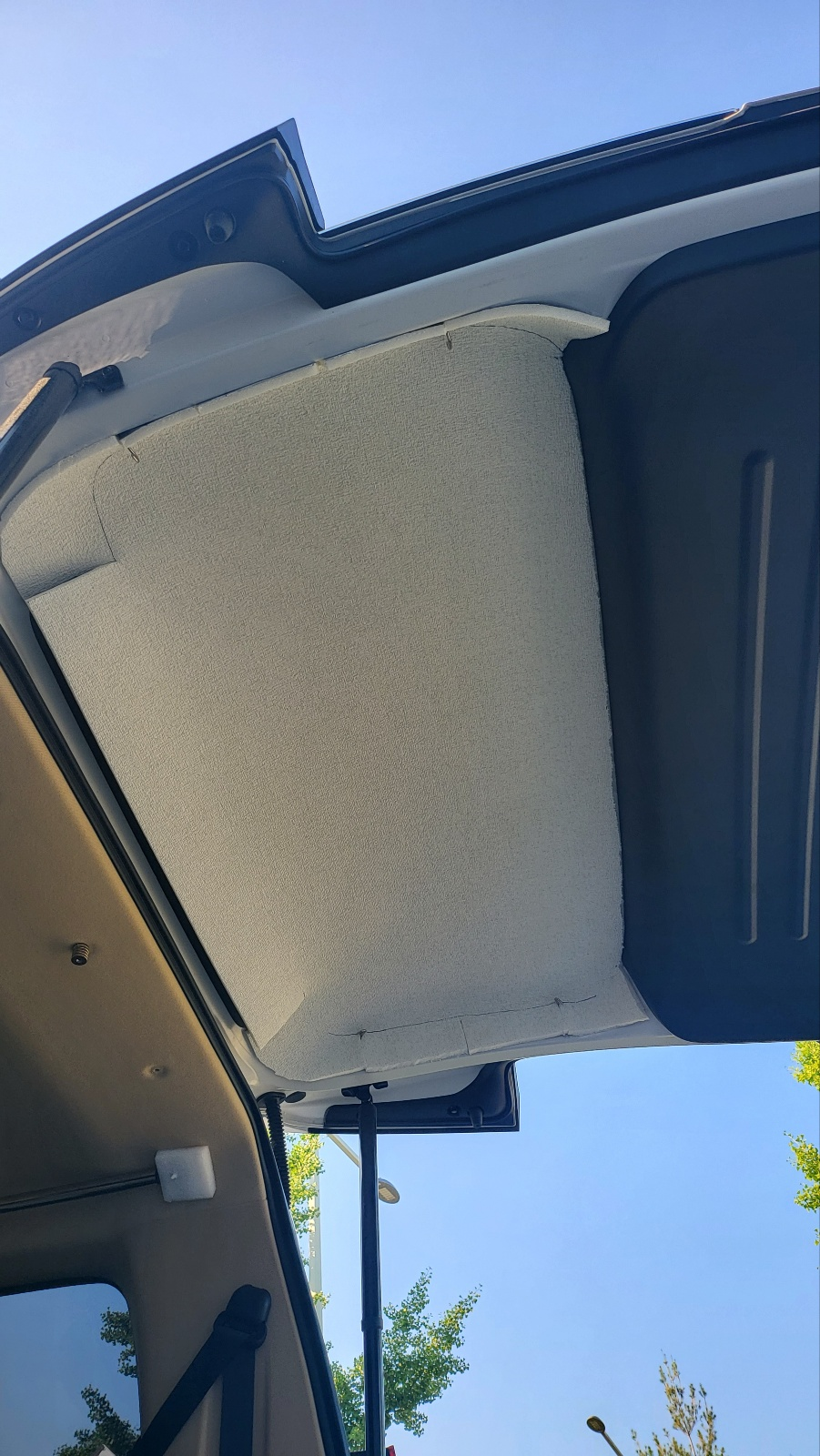

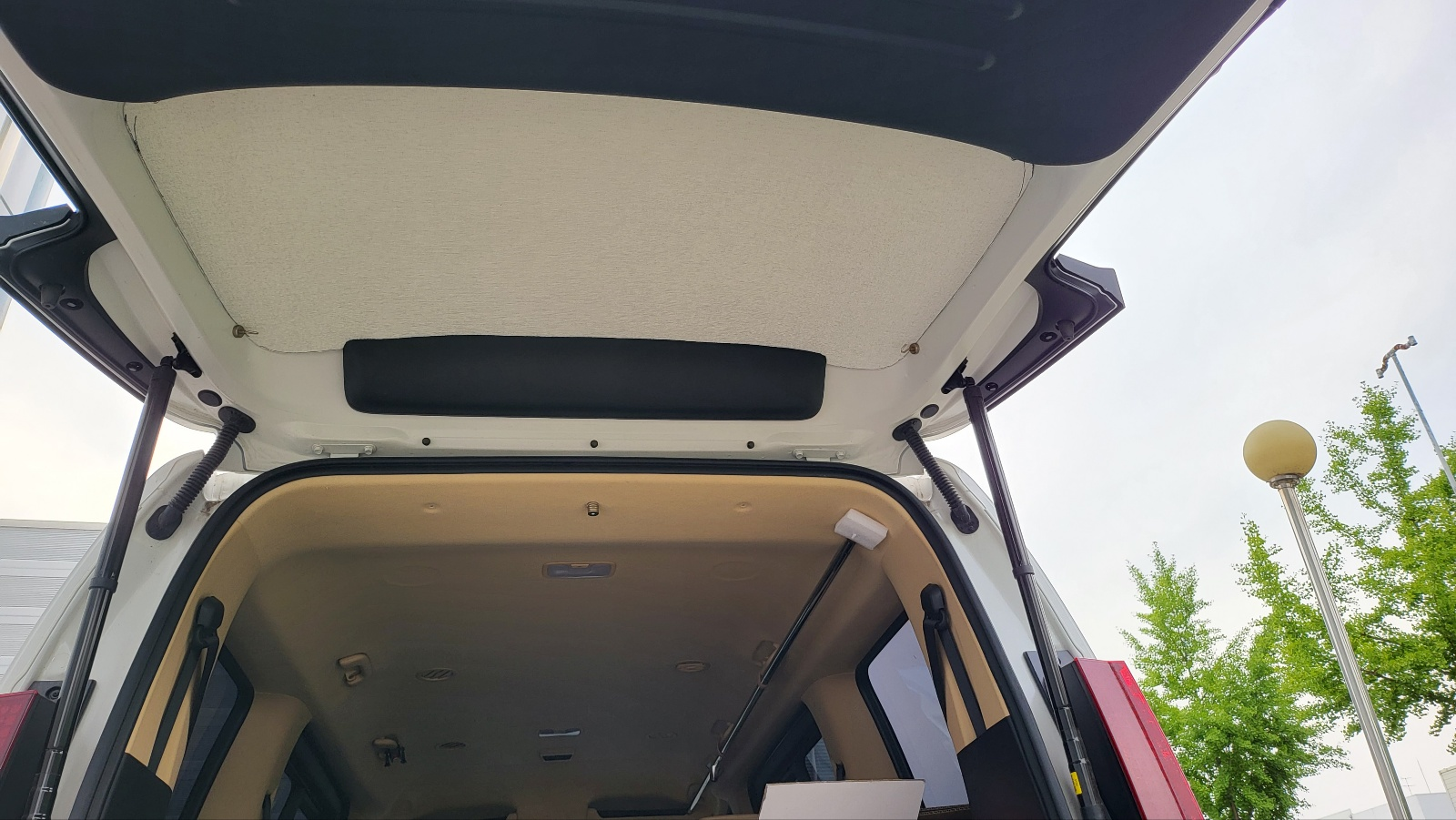

뒷문 열었을 때, 자석 후크 덕분에 안정적으로 잘 붙어있다.





트렁크 측면 유리 단열 작업.



측면 유리 경계선 따기

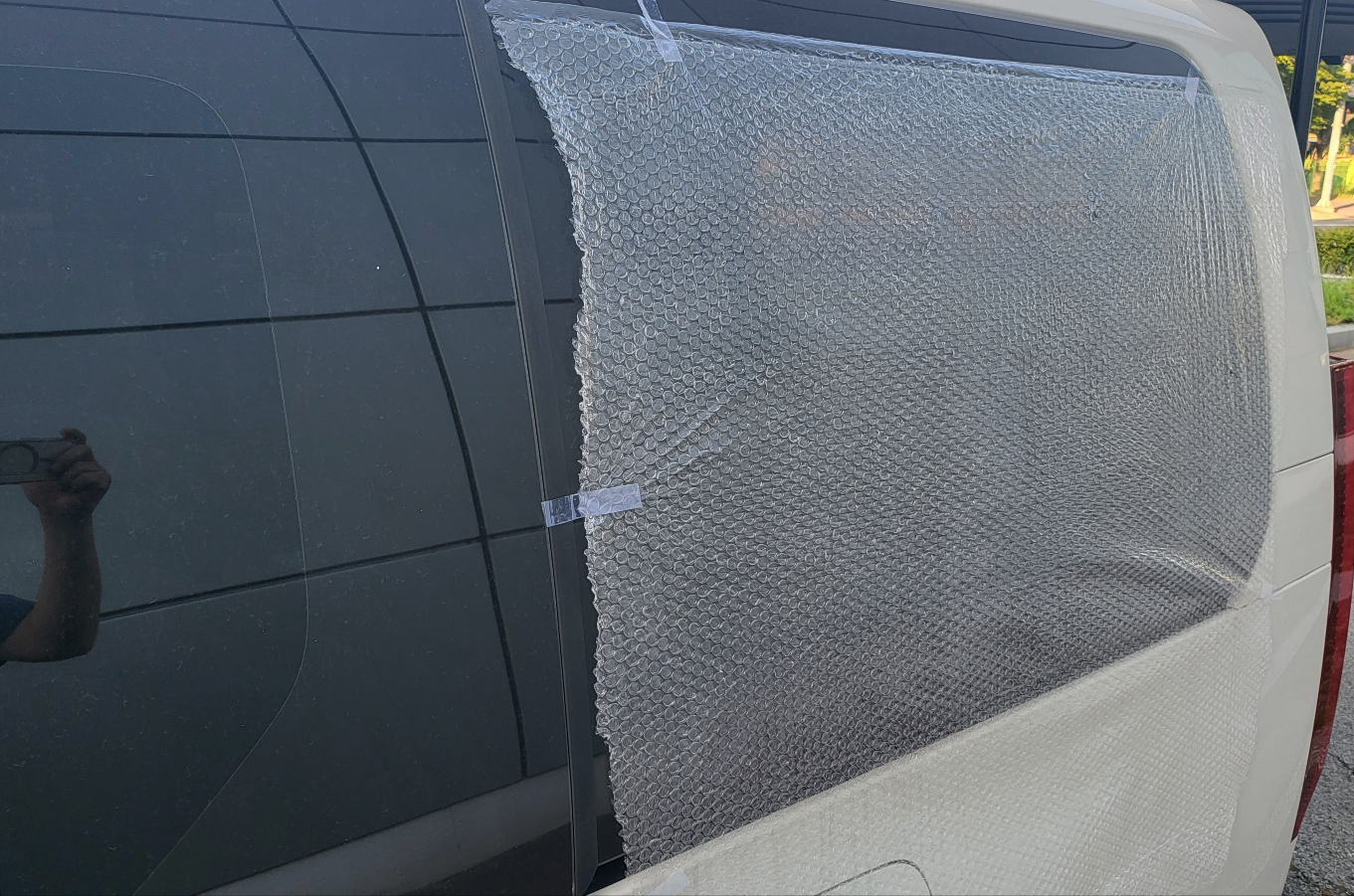

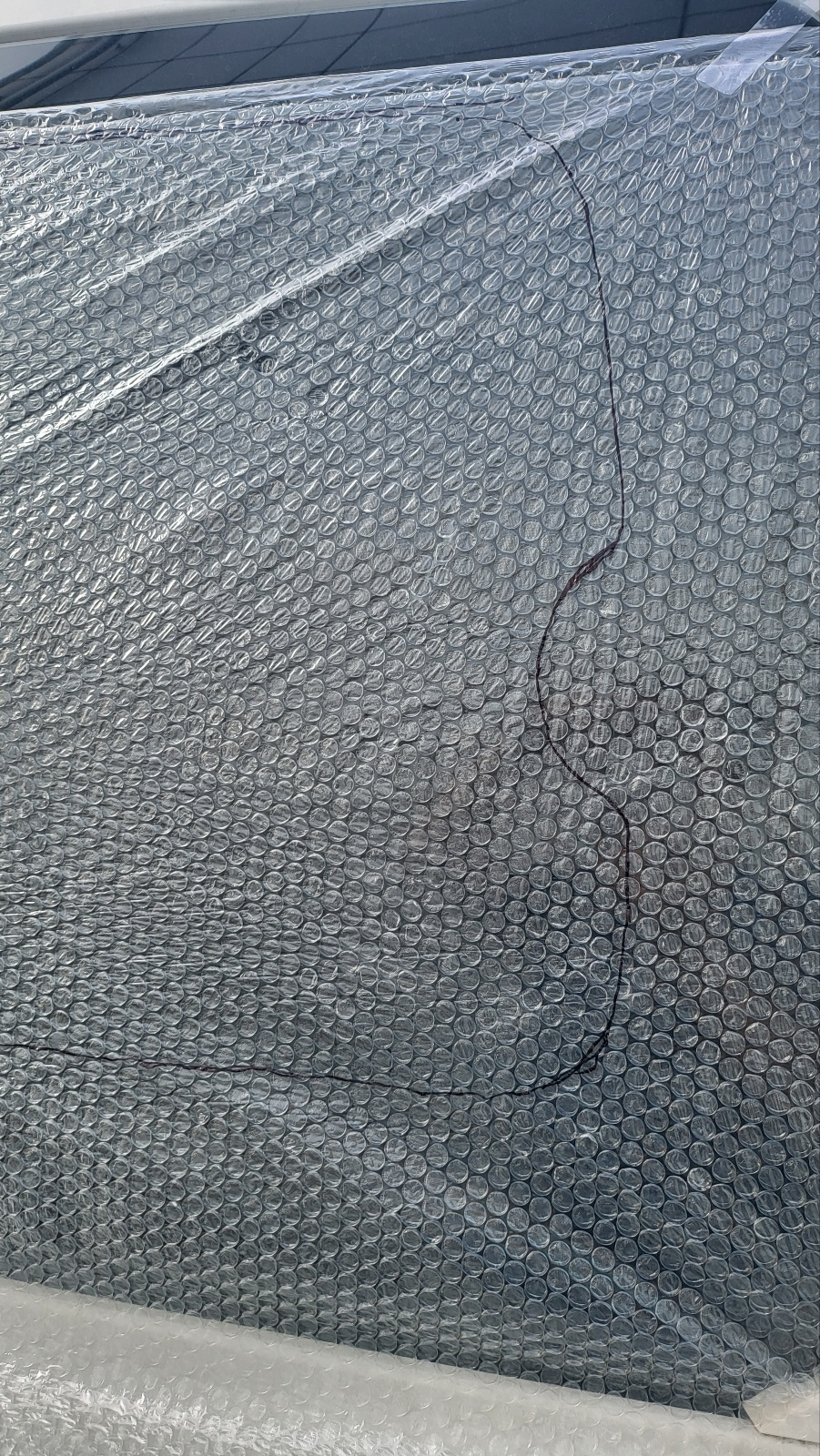

- 뽁뽁이를 테이프로 부착하고



네임펜으로 경계 그림

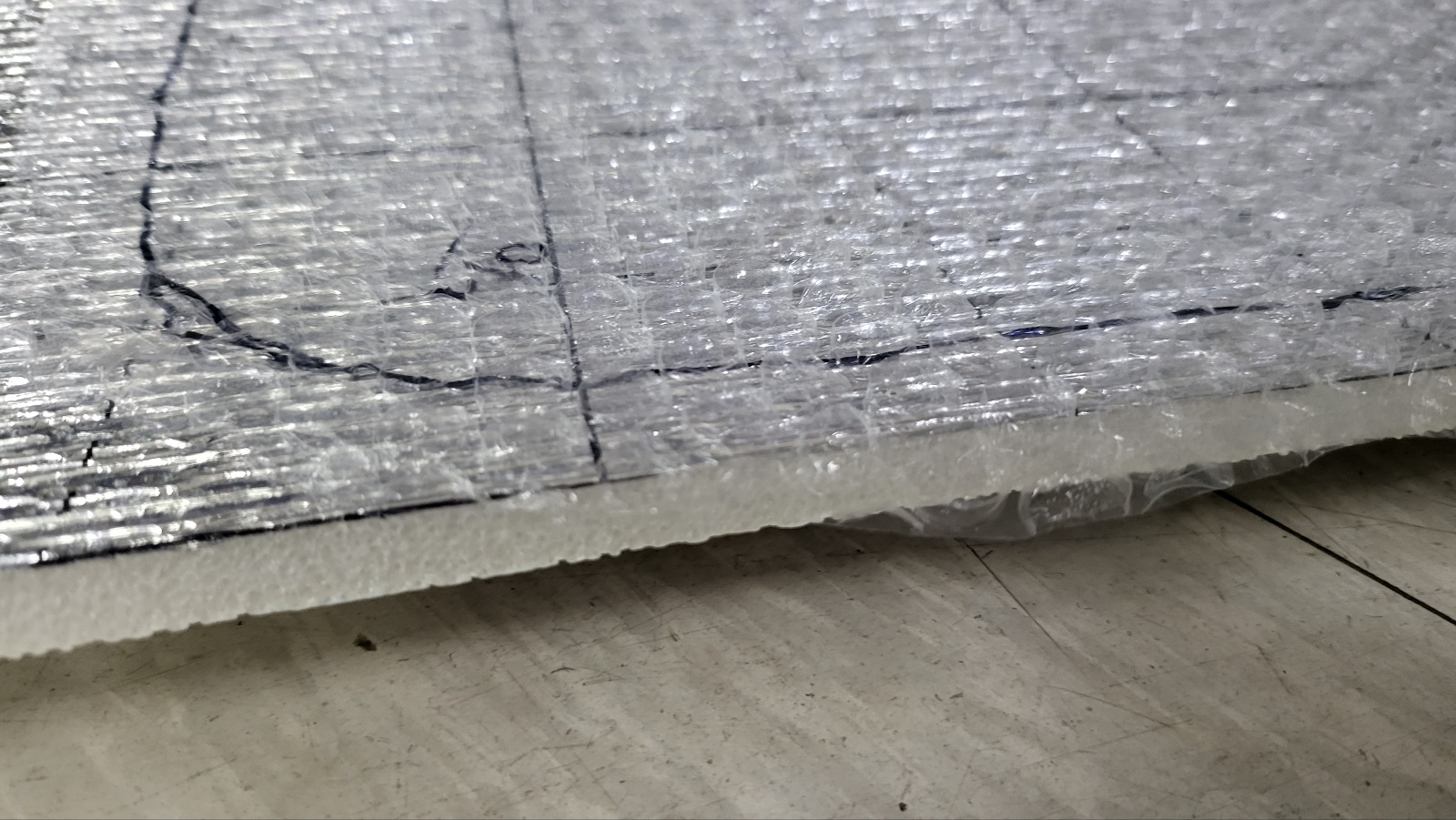

뽁뽁이를 단열재 스티커 비닐 벗겨내고 붙여버리고 경계 라인에서 1cm 정도 더 크게 커터 칼로 재단함.

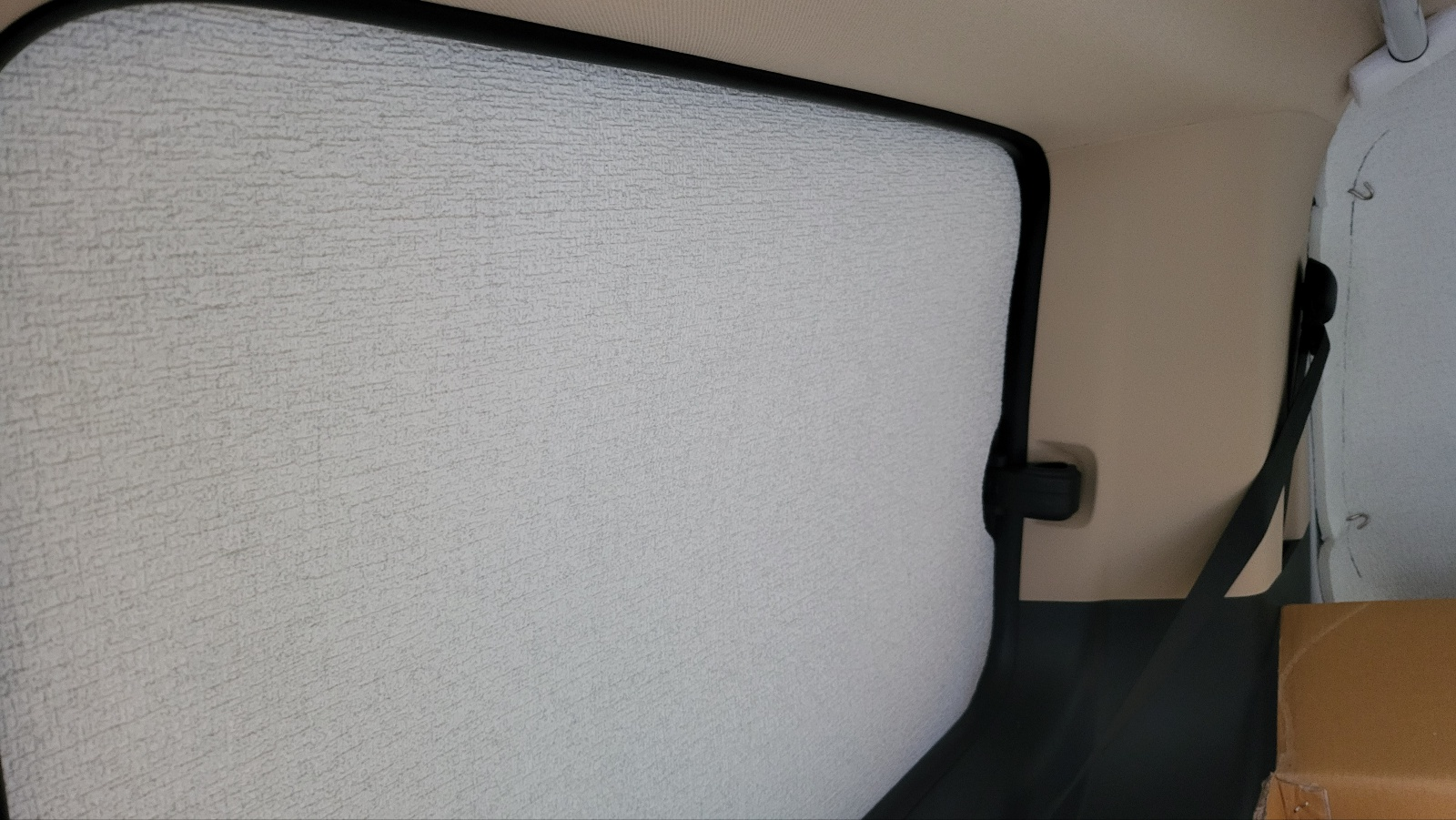

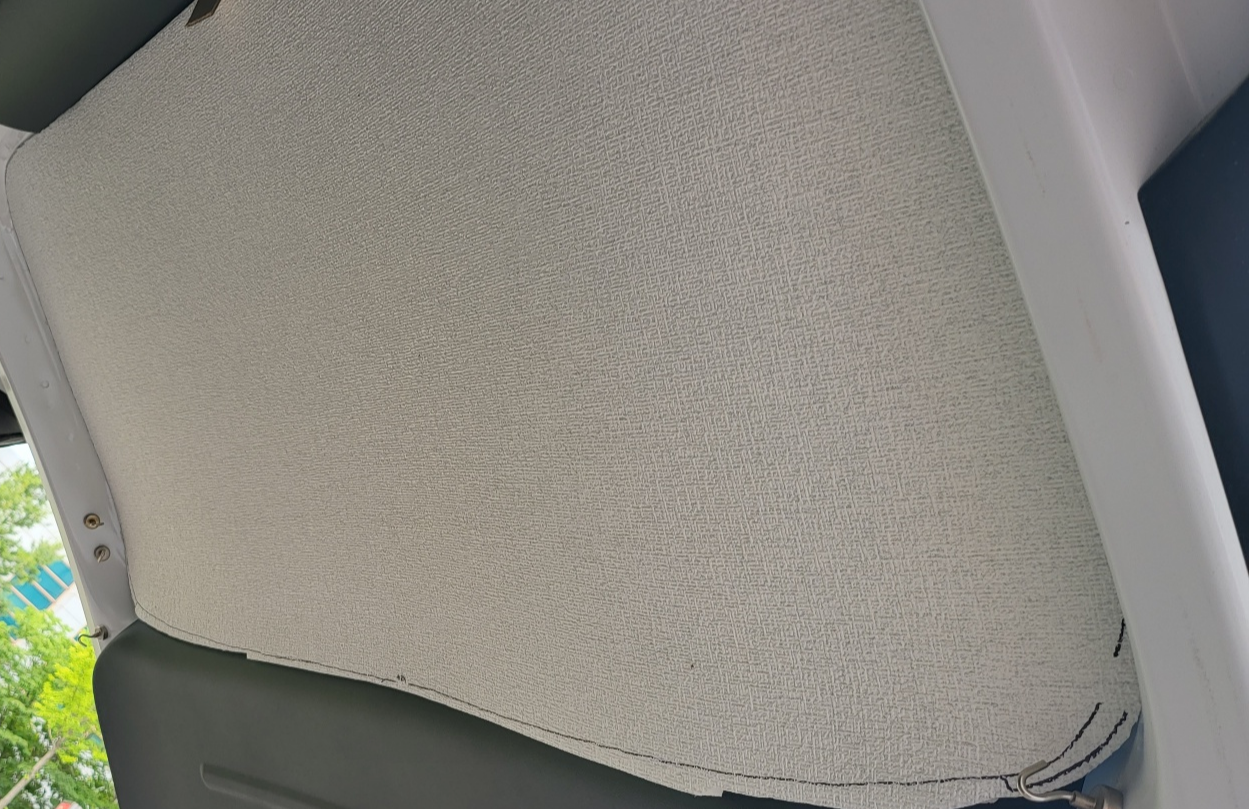

옆 창문에 끼워 넣기 , 유리와 고무 몰딩 사이에 끼워 넣을 수 있어 매우 안정적으로 붙어 있다.

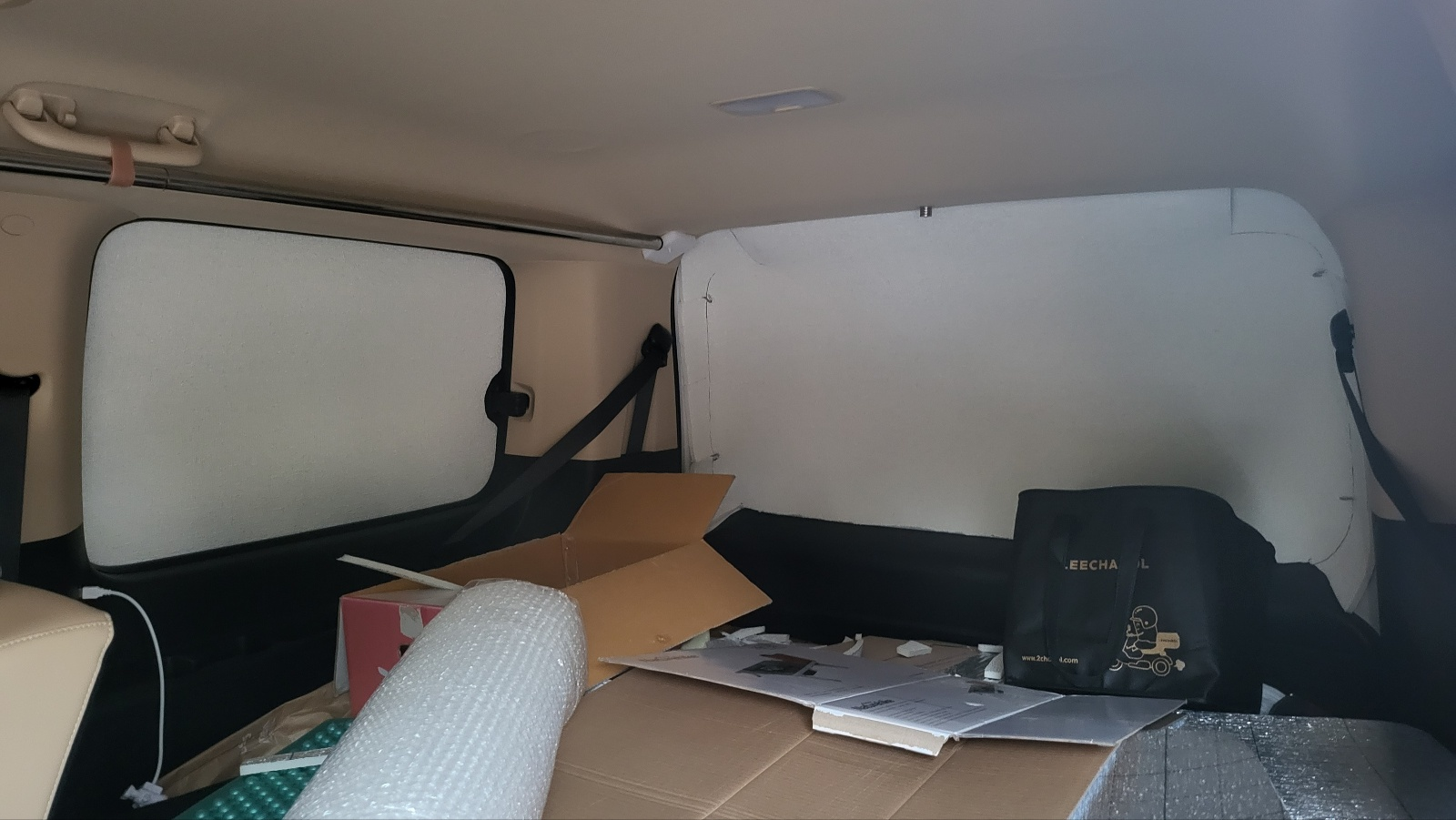

트렁크 창문 3개 모두 단열 완료.

- 경계 부분에서도 외부 빛이 전혀 들어오지 않고, 야간에 차량 내부 빛이 외부에서 전혀 보이지 않음.

- 단열, 암막기능은 완전하게 달성함.

스타리아 트렁크 창문 단열벽지 10mm 로 단열, 암막, 방음

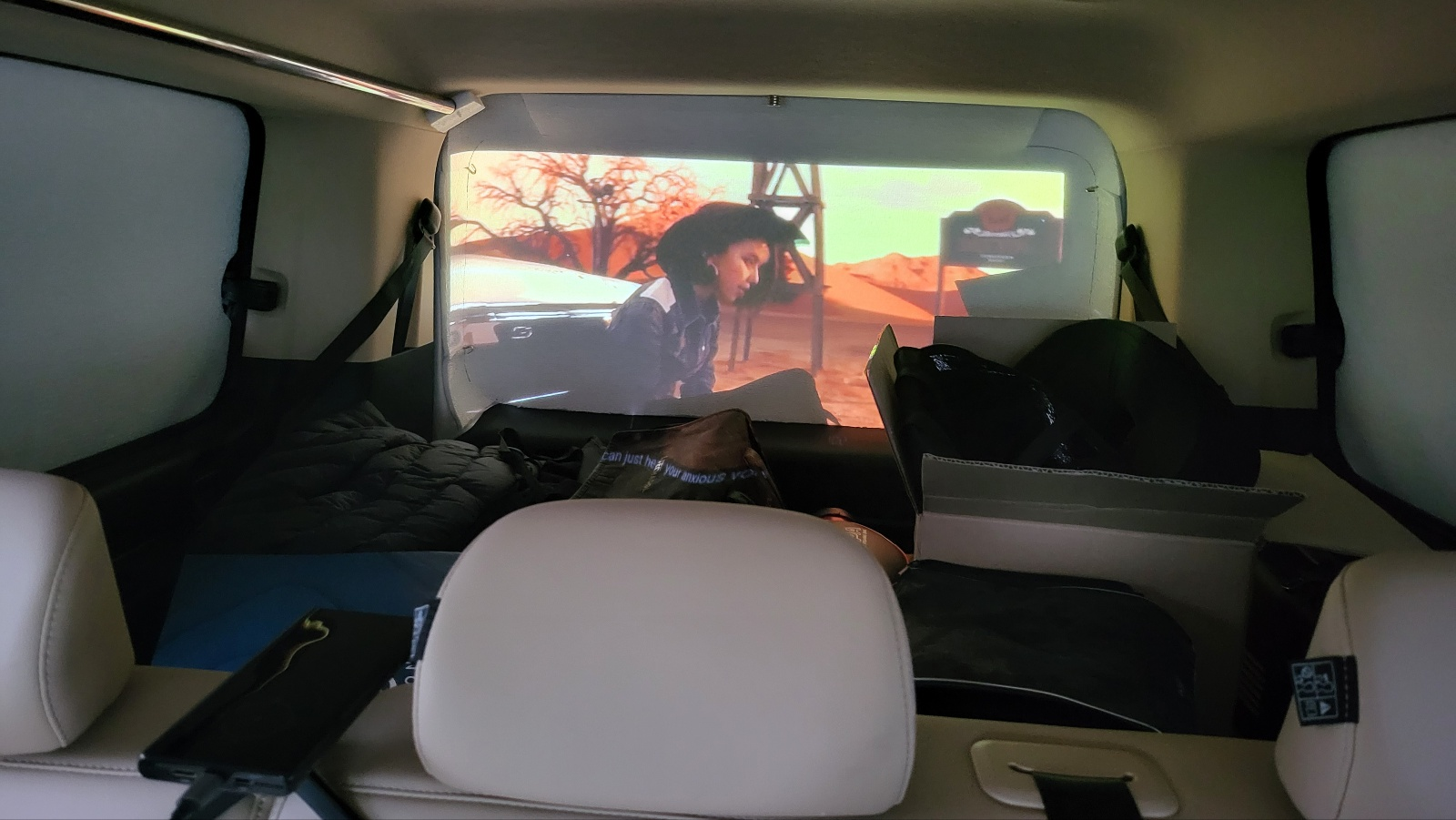

스크린  활용 시험 . 2023.06.26

- 비 많이 오는 오후 1시 30분 .  트렁크 쪽 3개의 창문만 암막 처리된 상태.

- 충분히 보기 편함. 뒷문 단열벽지가 완전 평면 아니고 면도 쭈글쭈글 함에도 뮤비 수준의 유튜브 영상 시청에서는 불편함 전혀 못느낌.



- 사용된 빔프로젝터

  - - 밝기 : 스펙에는  350 안시라고 적혀있지만(과장 된듯함)  아마 실제 밝기는 150 안시 정도일 것으로 추정됨.

  - - 빔프로젝터 위치 2열 의자 위(아래 사진의 헤드레스트 옆에 검정색 스마트 폰처럼 생긴것이 프로젝터임)

초박형 빔 프로젝터 .리얼 800x480. ZAOLIGHTEC DP1



















스크린  활용 시험 . 2023.07.23



- 앞서 시험해본 프로젝터 보다 이 프로젝터가 훨씬 좋음.

- 사용된 빔프로젝터 : https://igotit.tistory.com/4646

휴대 빔프로젝터 . FHD (1920x1080), 소형 (6 x 6 x 6cm ) . Zaolightec D3





영상으로 품질 확인.
