스타리아 . 탈거 . 센터 필라 트림

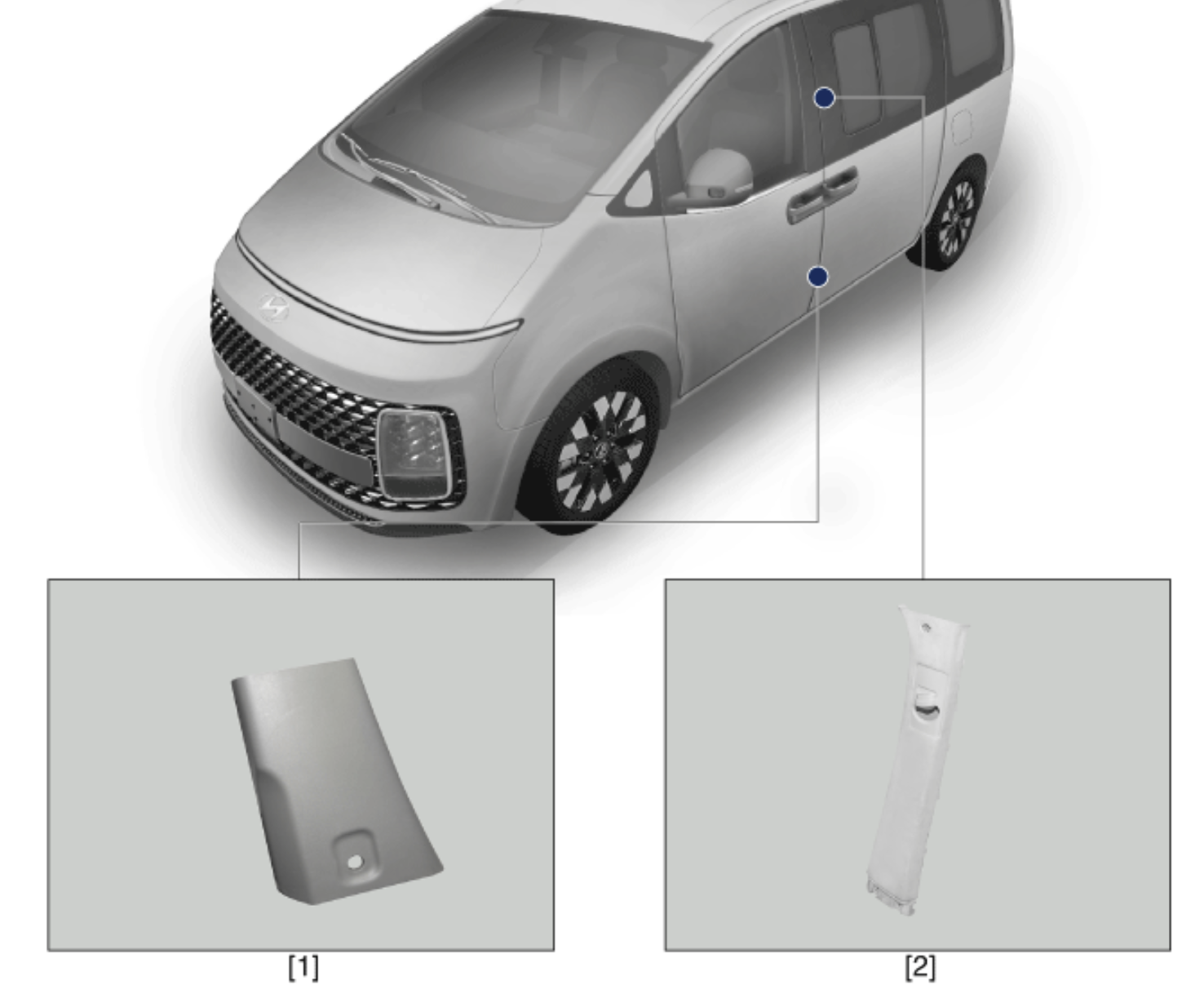

1 : 센터 필라 로어 트림, 2 : 센터 필라 어퍼 트림

스타리아 센터 필라 트림 . 1 : 로어 트림, 2 : 어퍼 트림

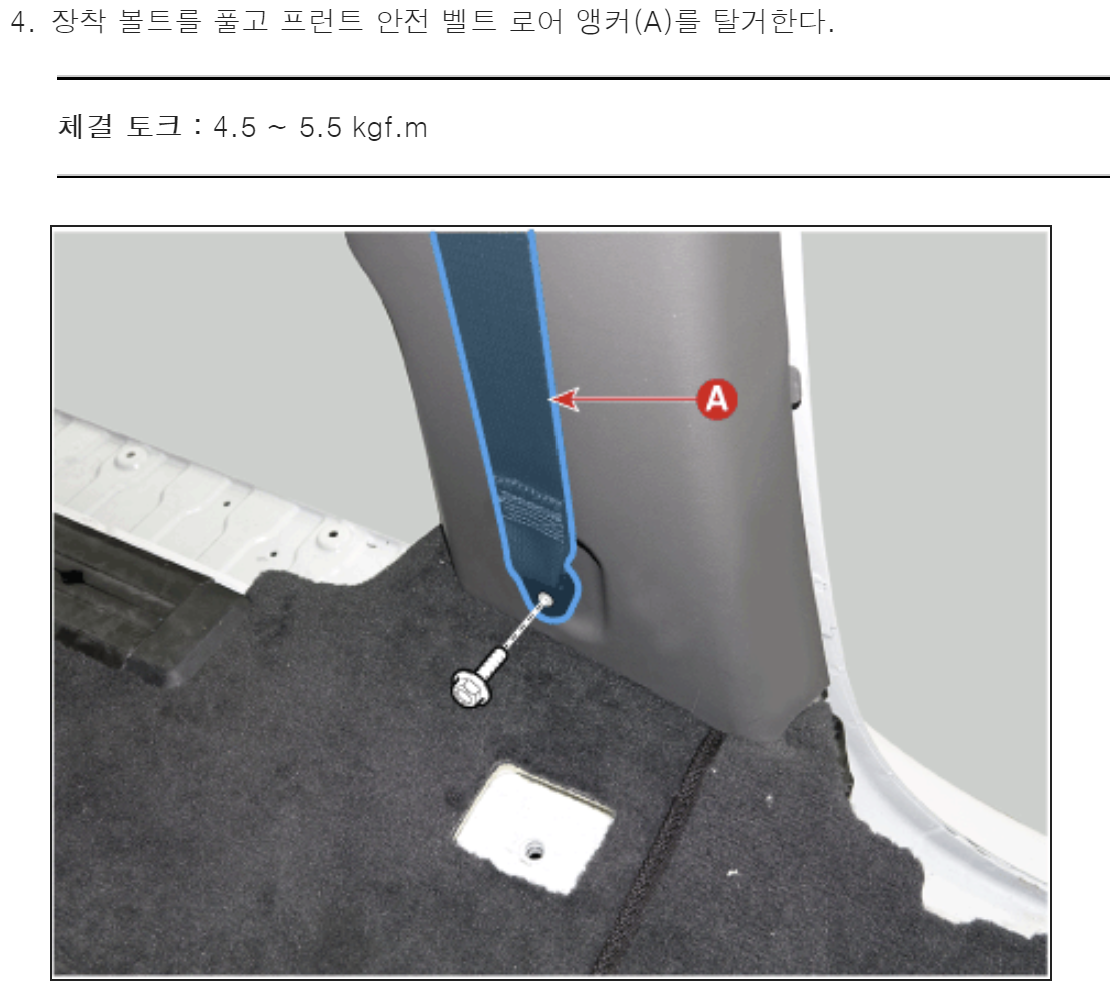

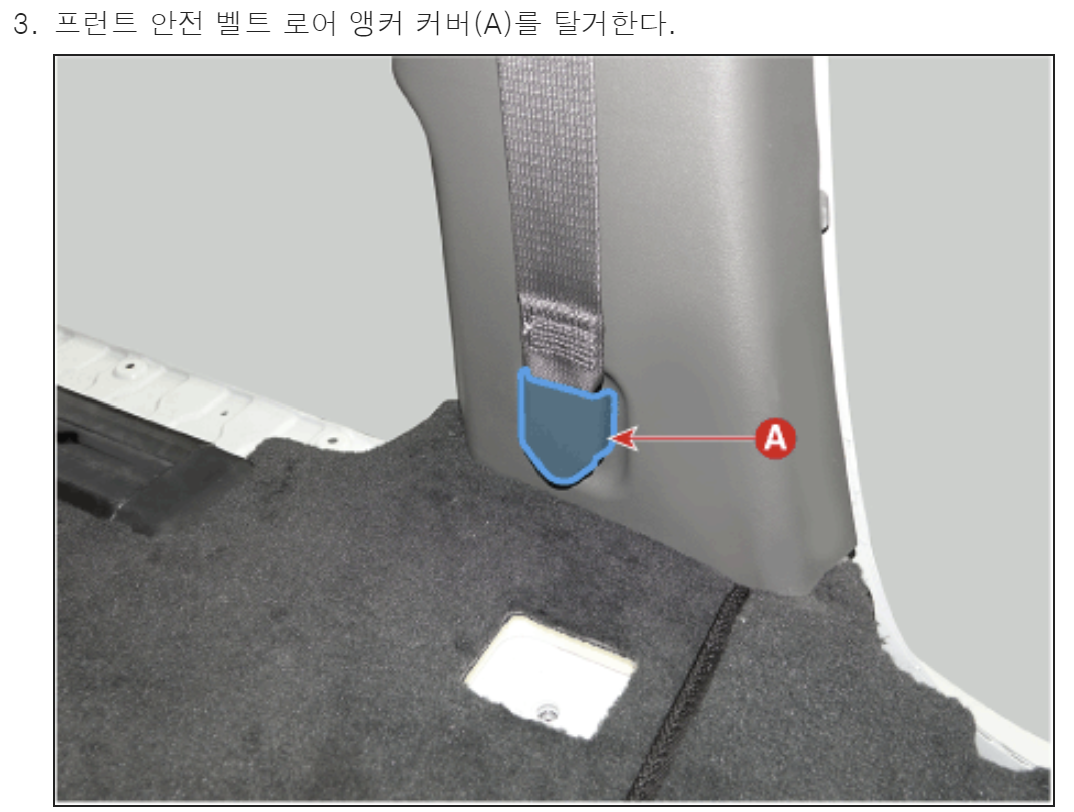

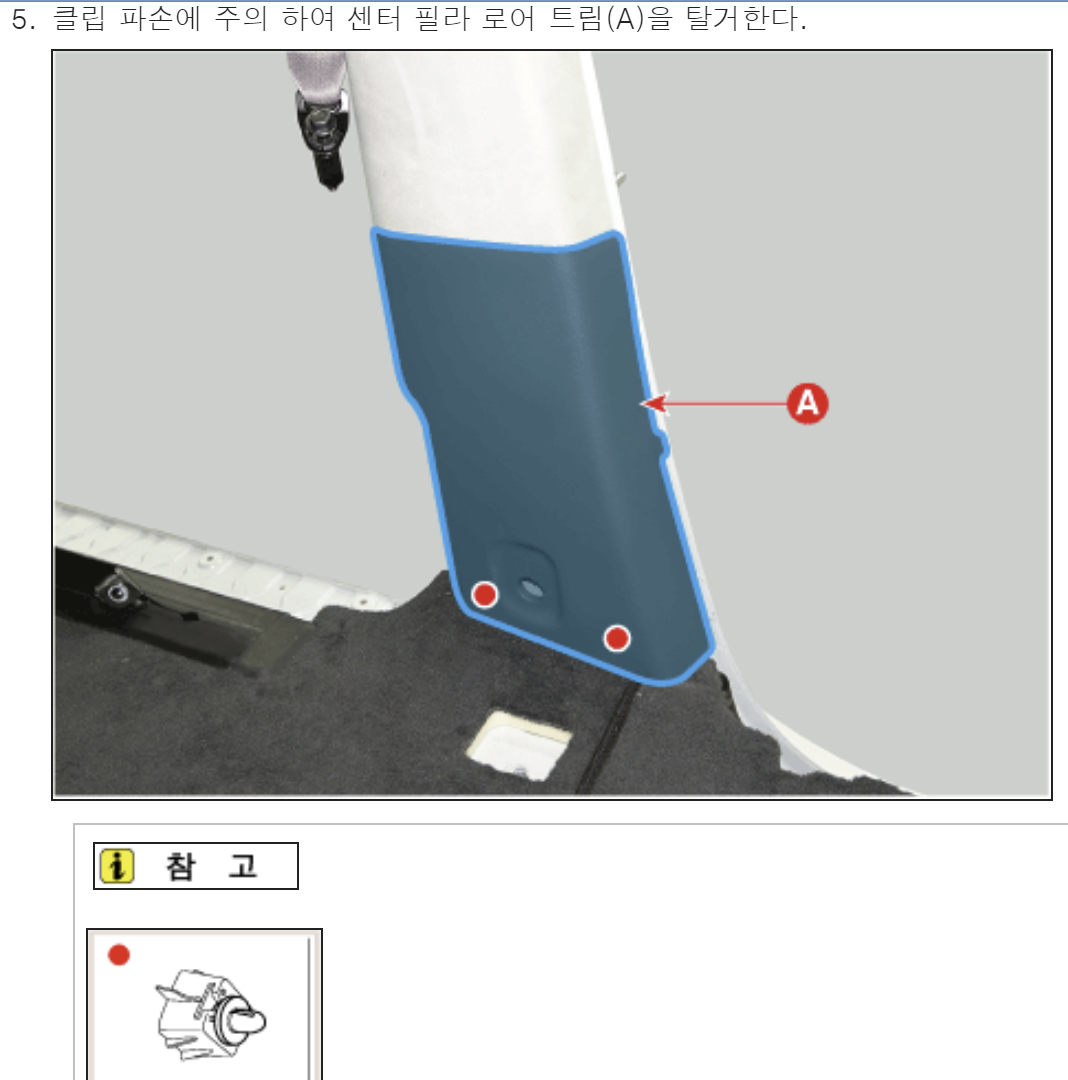

로어 트림 탈거

-  "도어 스커프 트림"  탈거된 상태.

- "프런트 시트 어셈블리" 탈거된 상태.

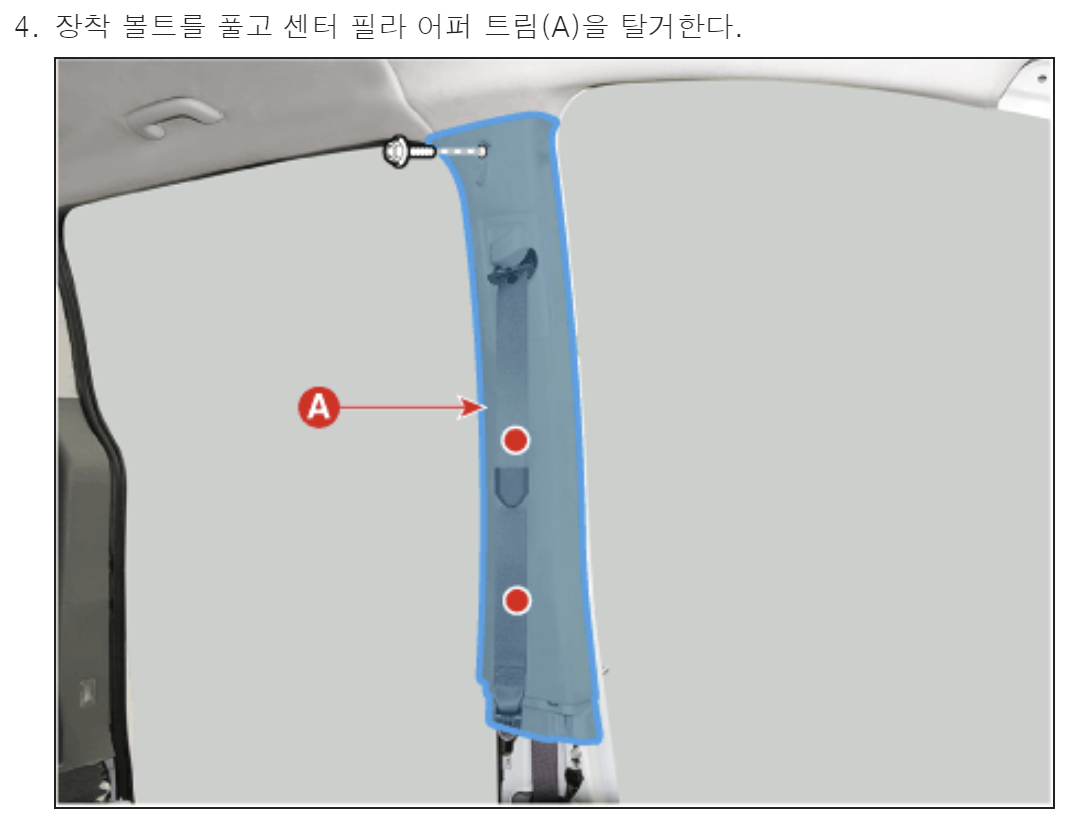

어퍼 트림 탈거

- 센터 필라 로어 트림부터 먼저 탈거해야함.

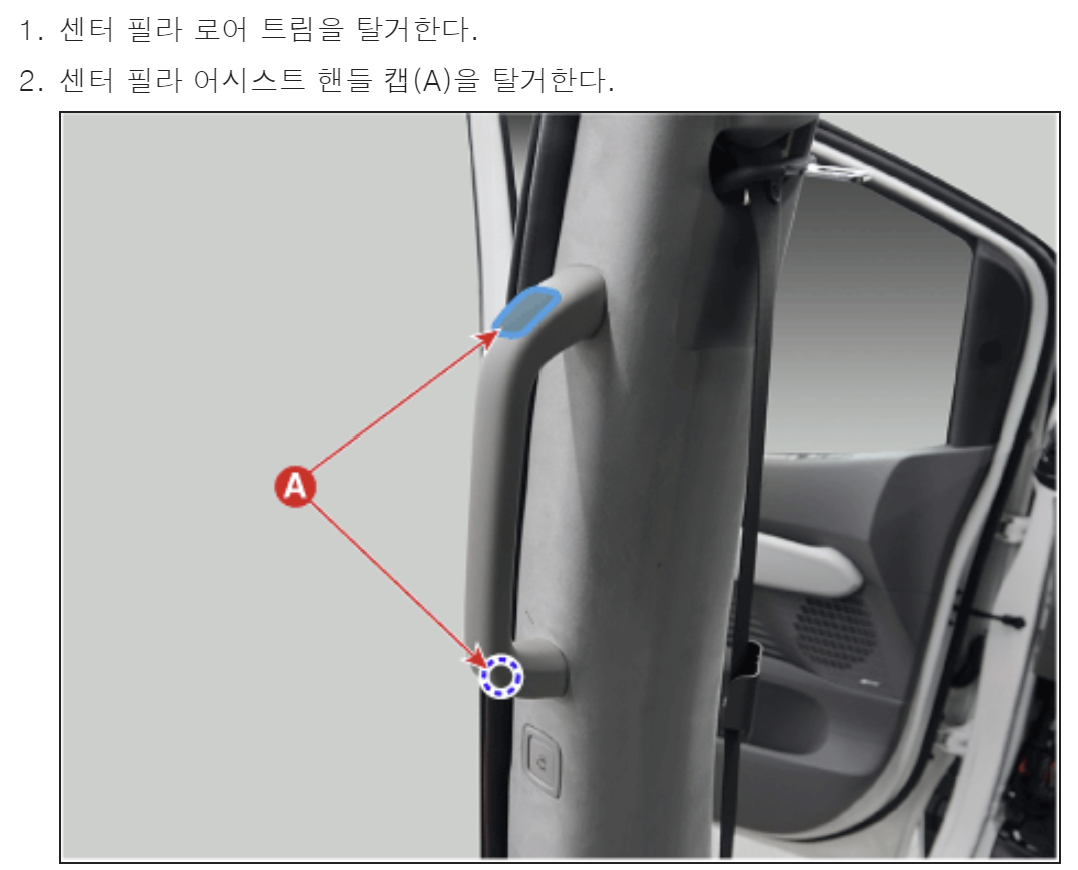

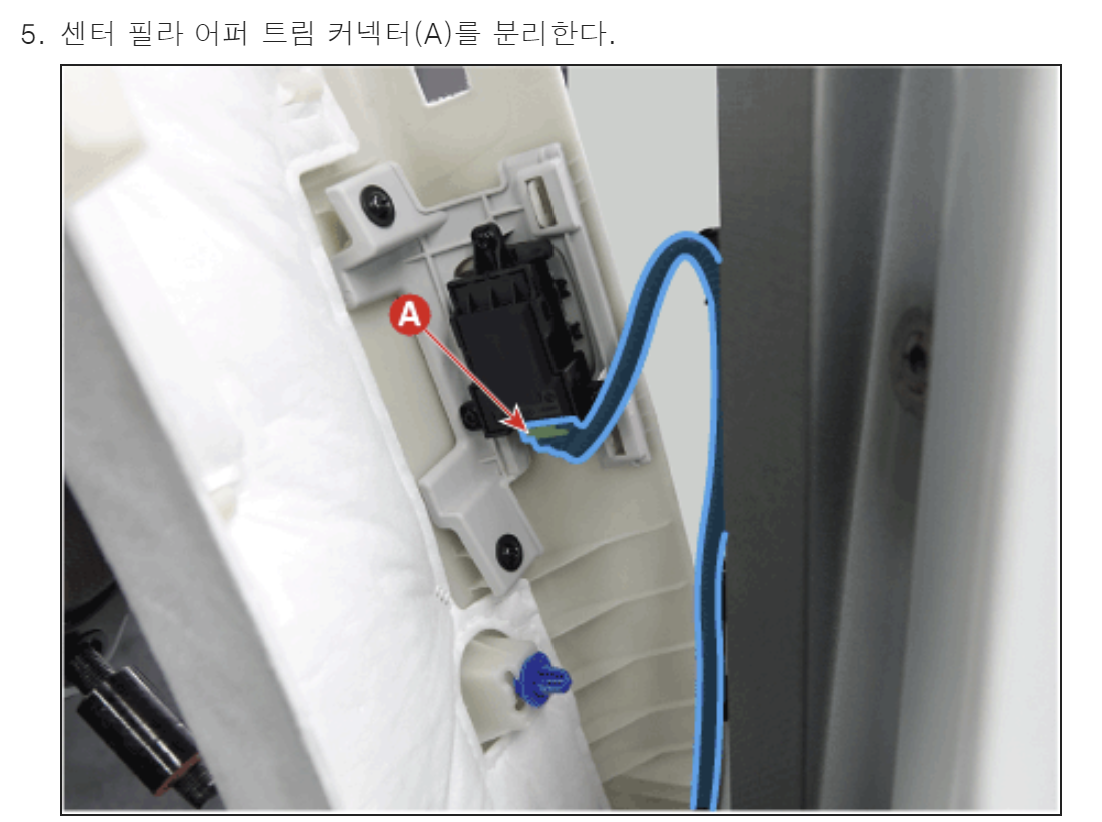

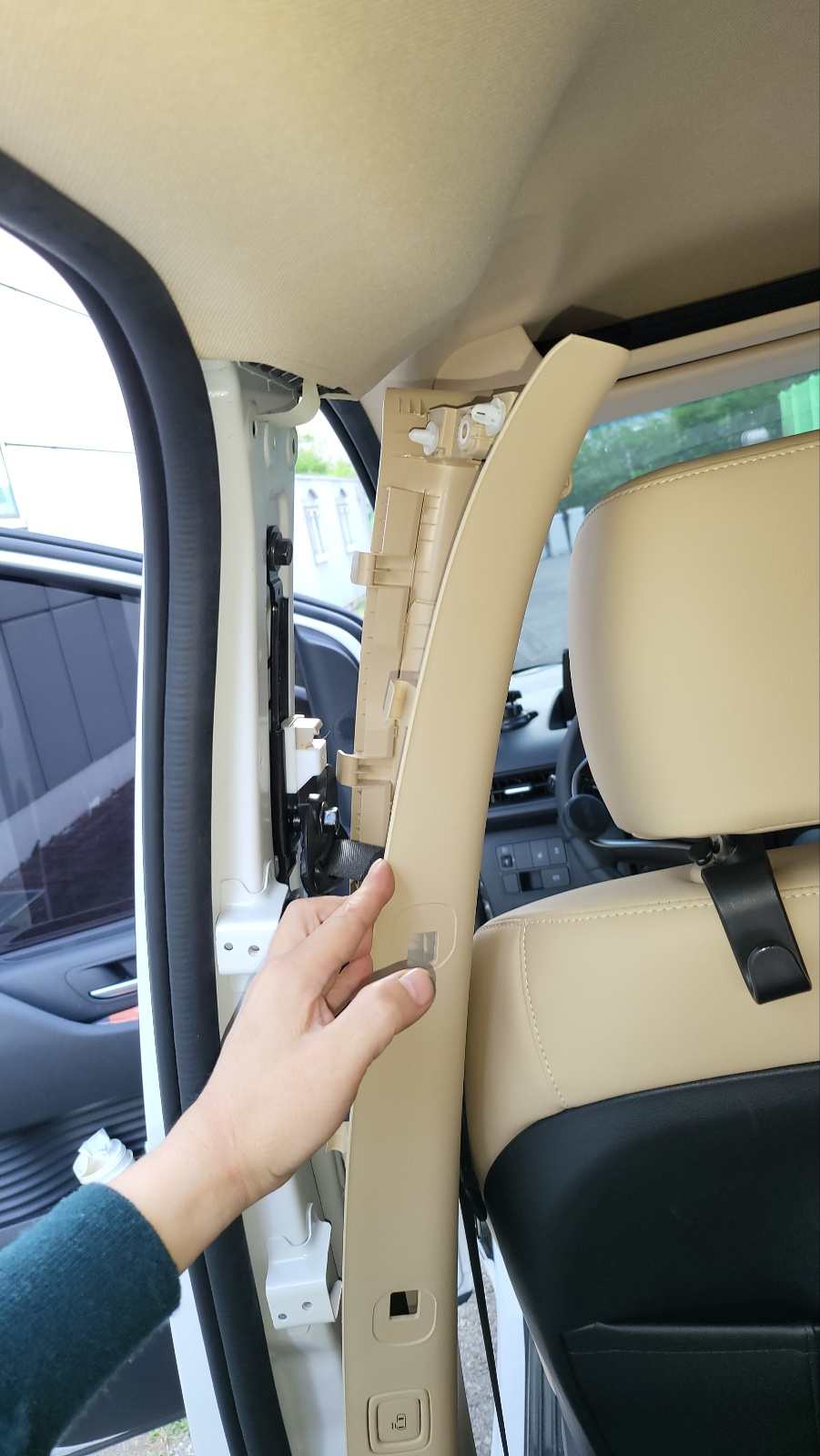

어퍼 트림 탈거 상세

볼트 위치

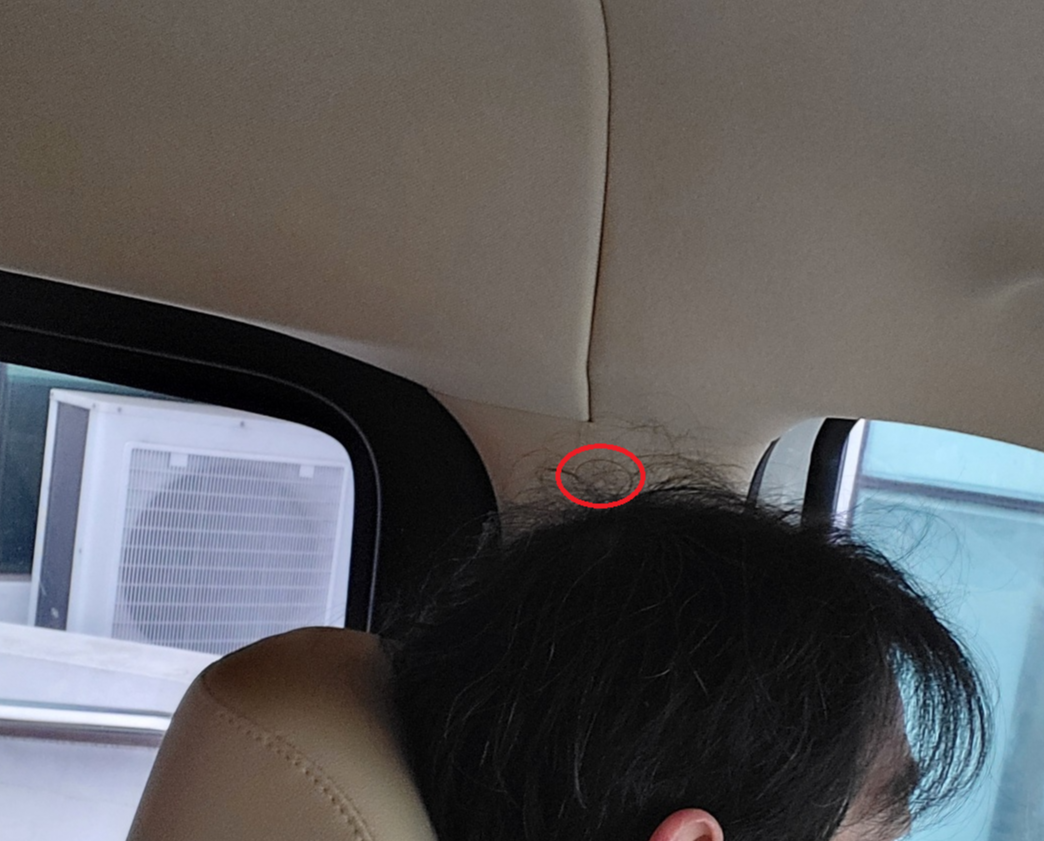

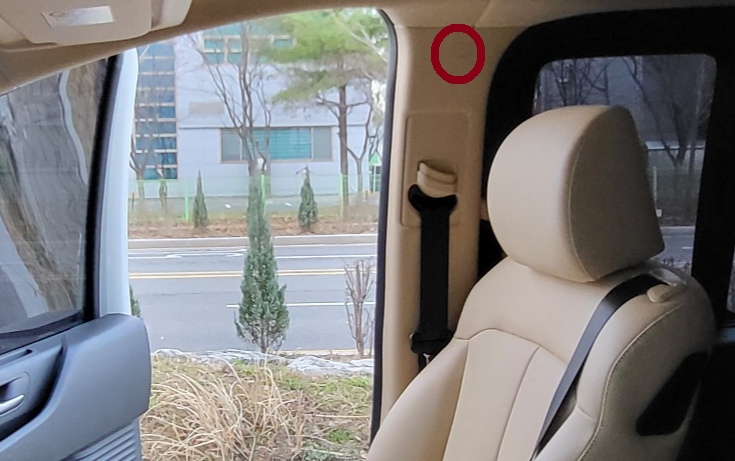

- 아래 사진의 붉은색 원형 부분 , 운전석 어퍼 트림에도 동일 위치에 있음.







스타리아 운전석 센터 필라 어퍼 트림 볼트 위치

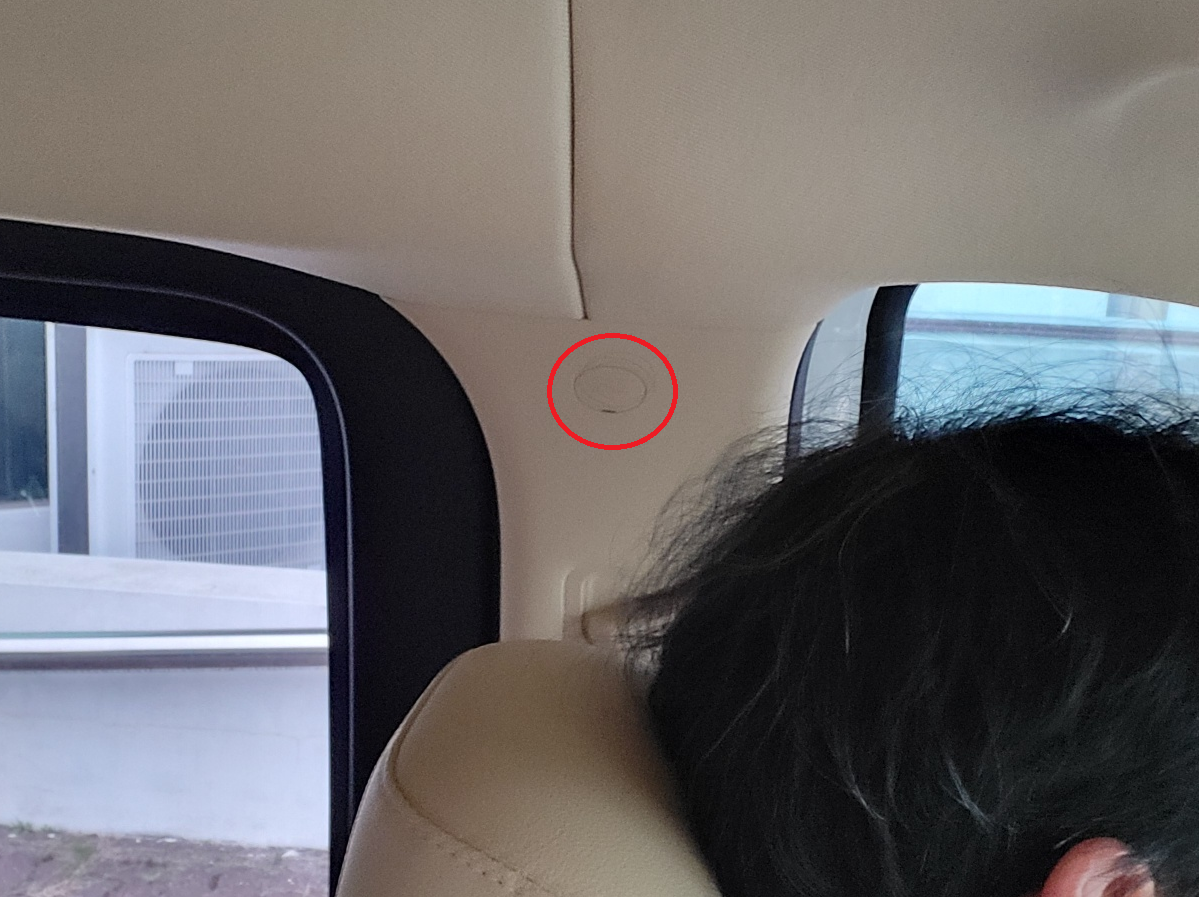

의자를 최대한 뒤로 했을때 볼트 위치

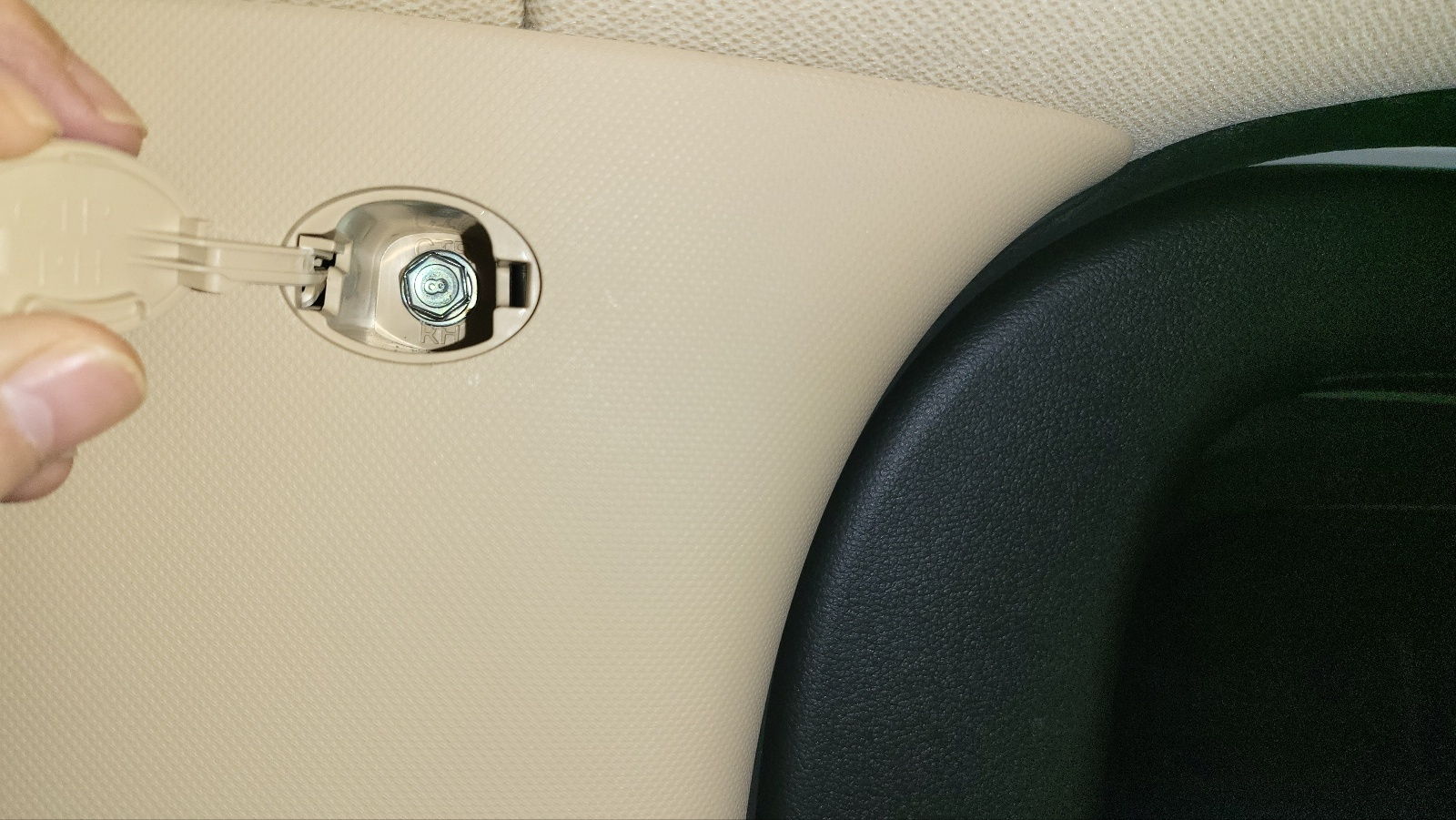

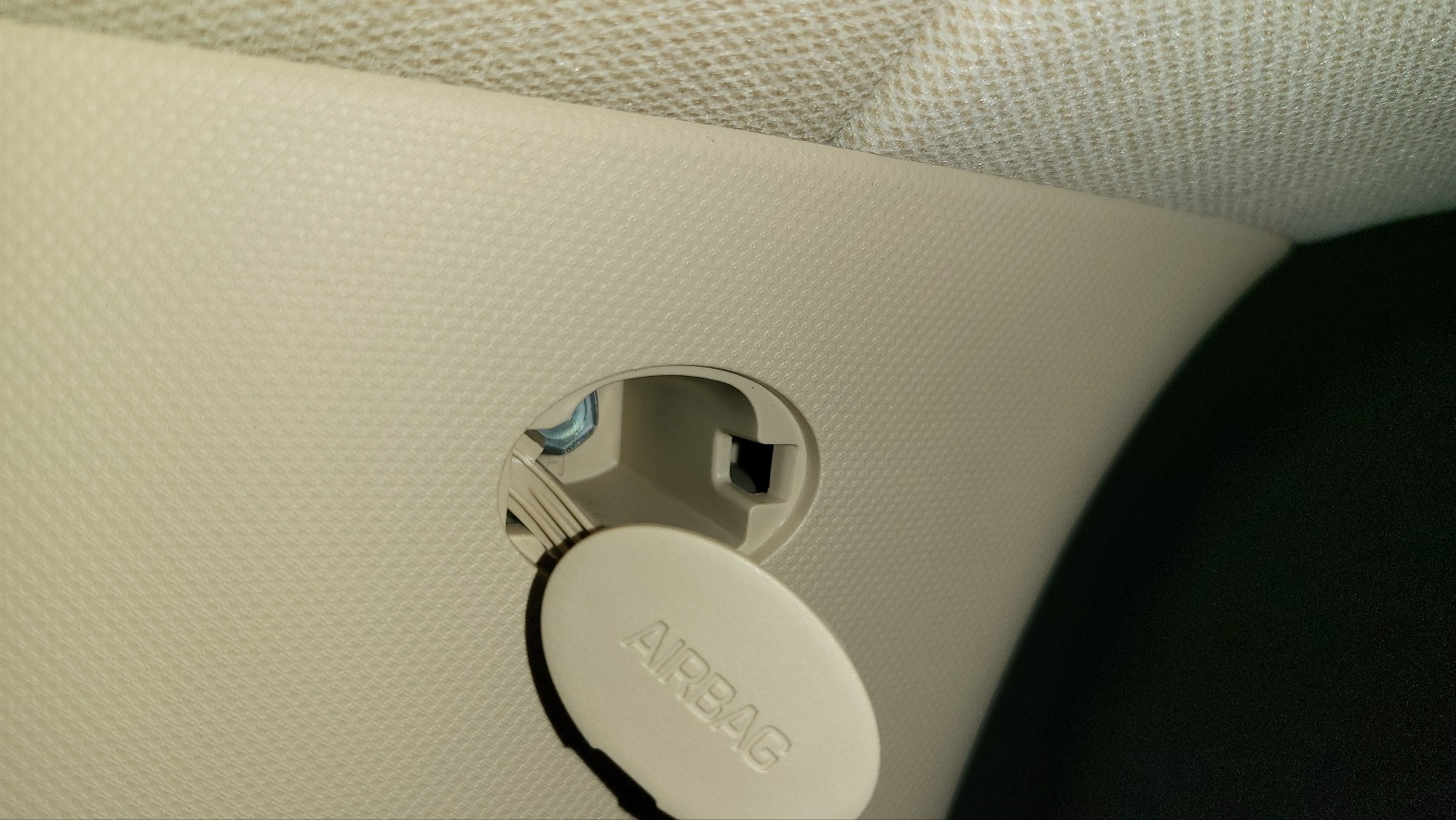

리무버 로 캡 빼낸 모습

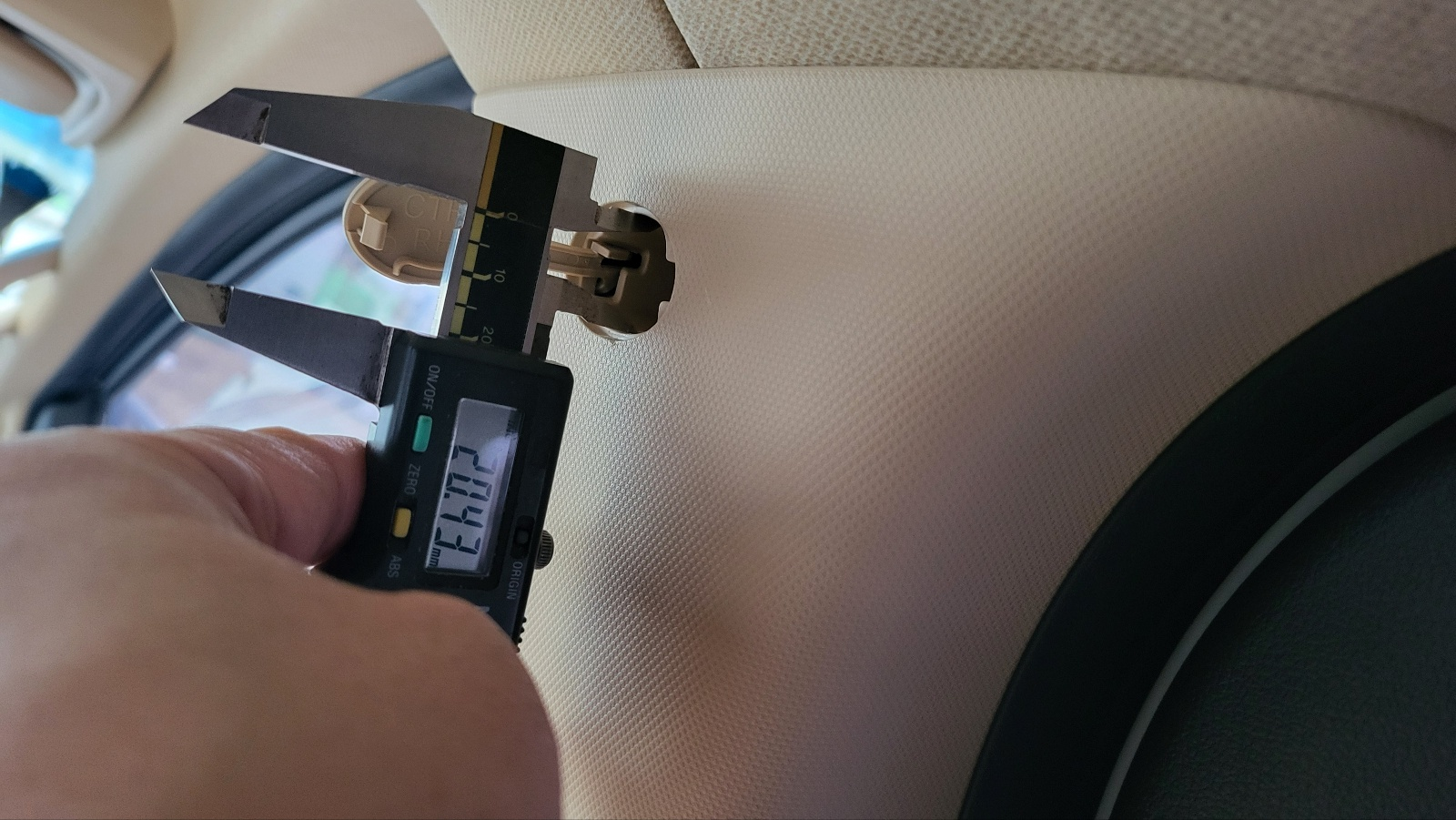

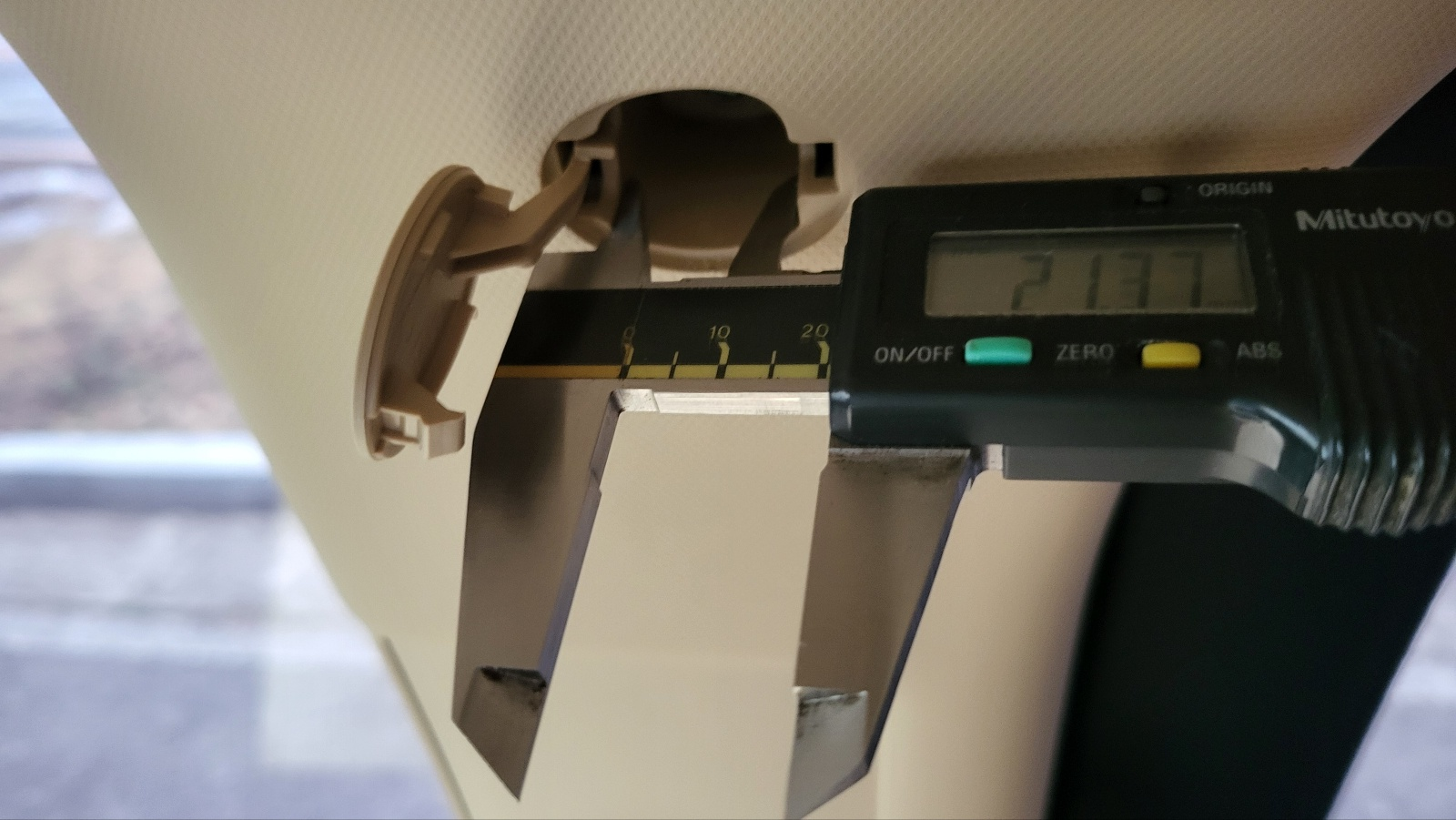

속에 볼트 있다.  (표면에서 깊이 약 3 cm )

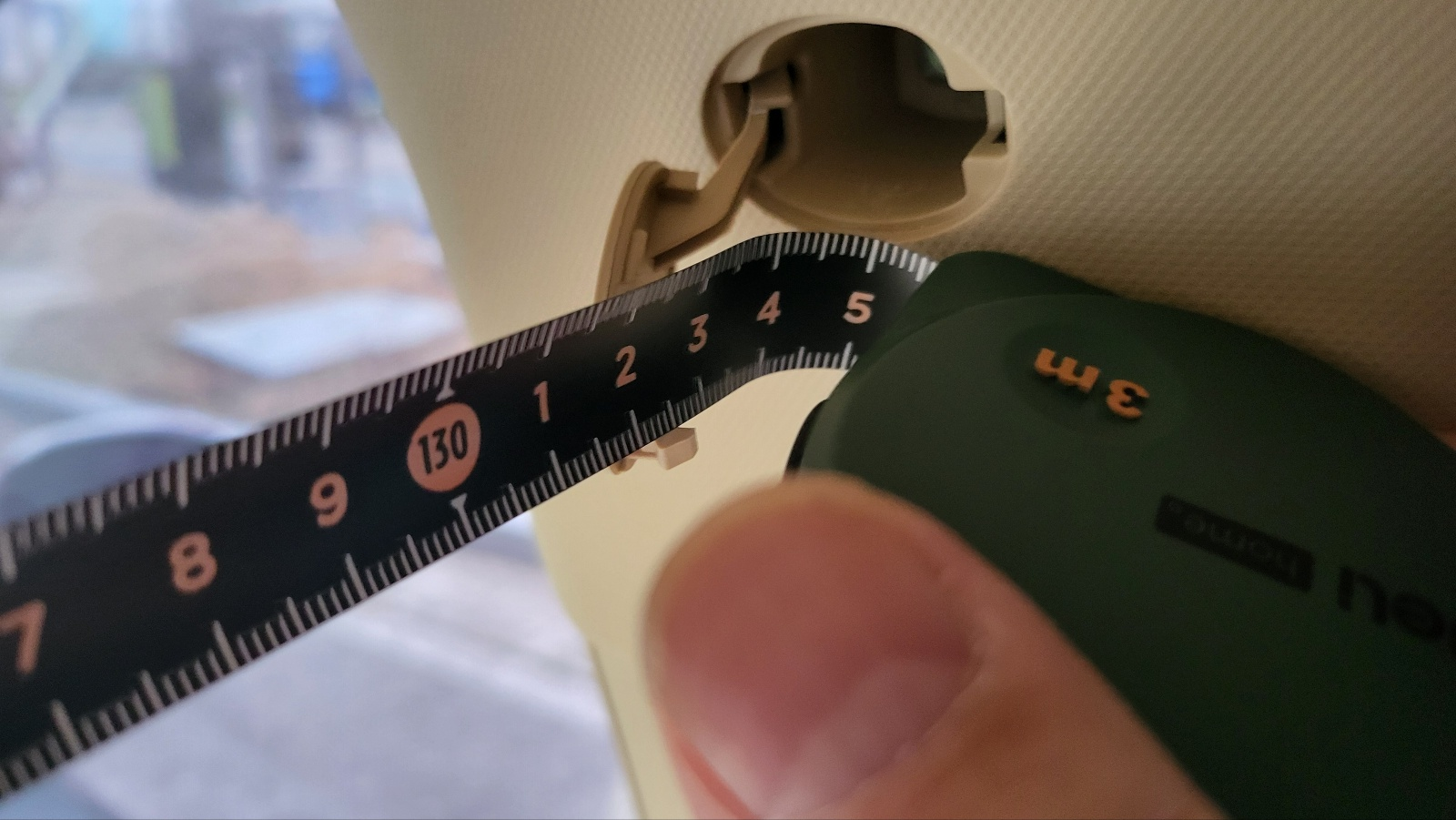

치수







운전석 어퍼  트림 볼트 구멍 에서 조수석 볼트 구멍 까지 길이  : 134.5 cm

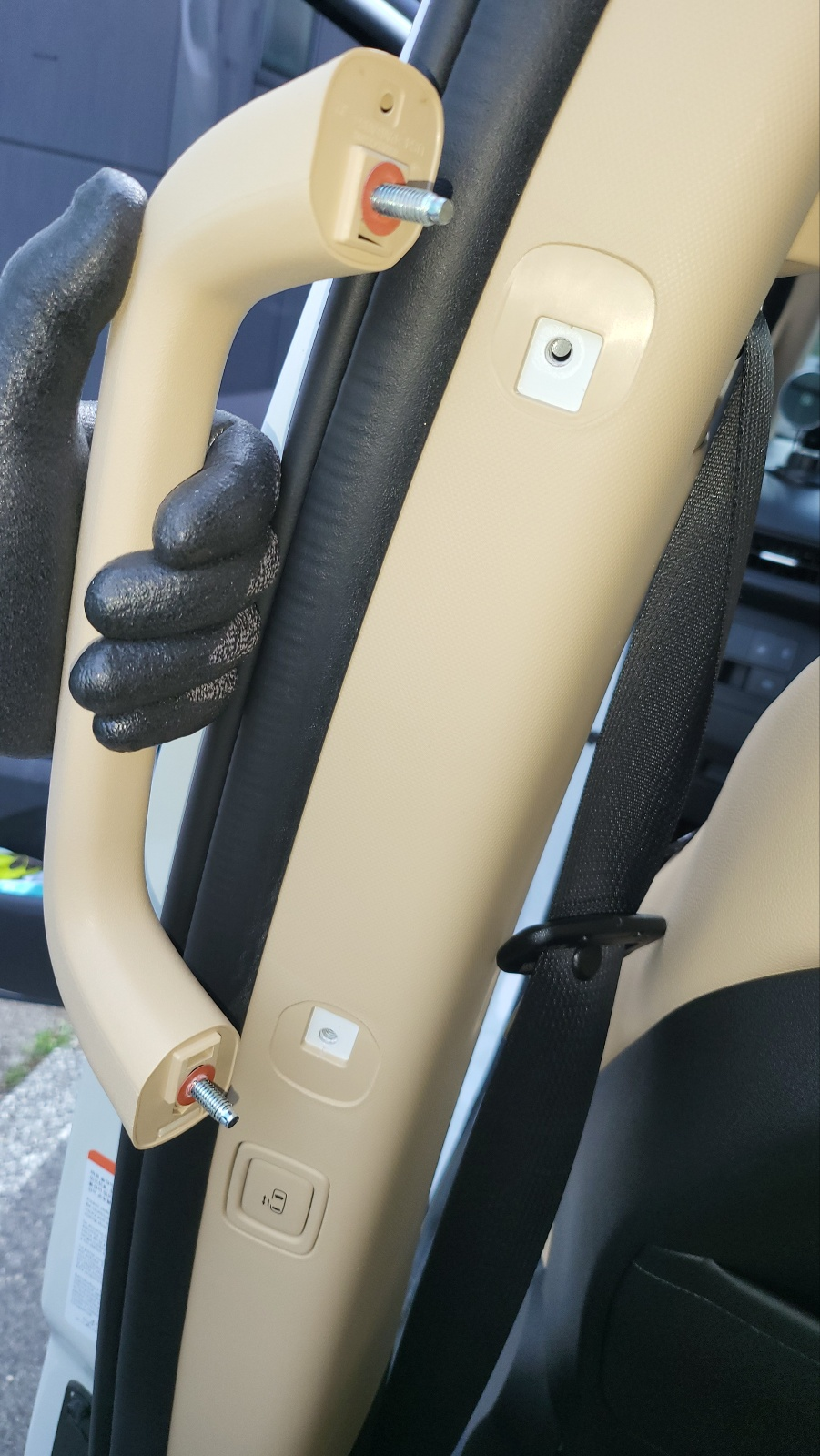

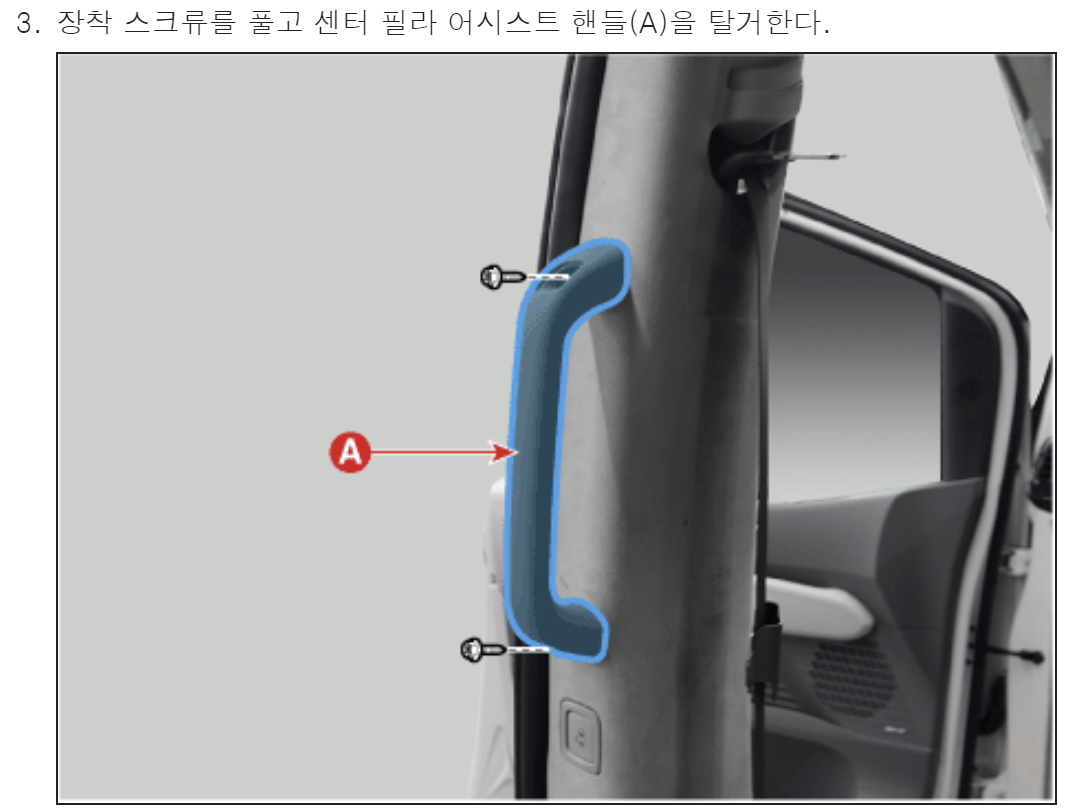

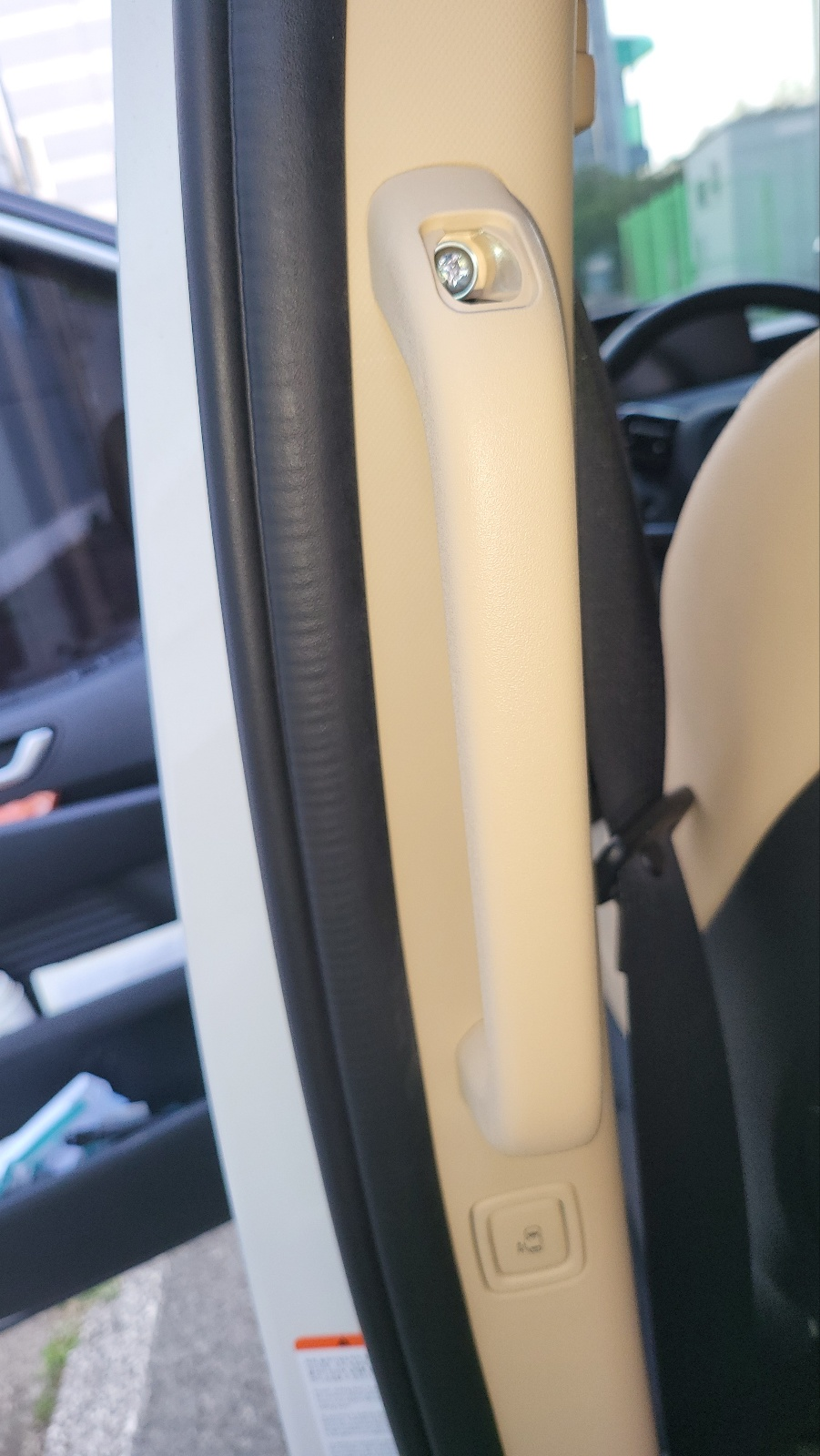

손잡이 볼트위치

- 커버 빼야 보임.

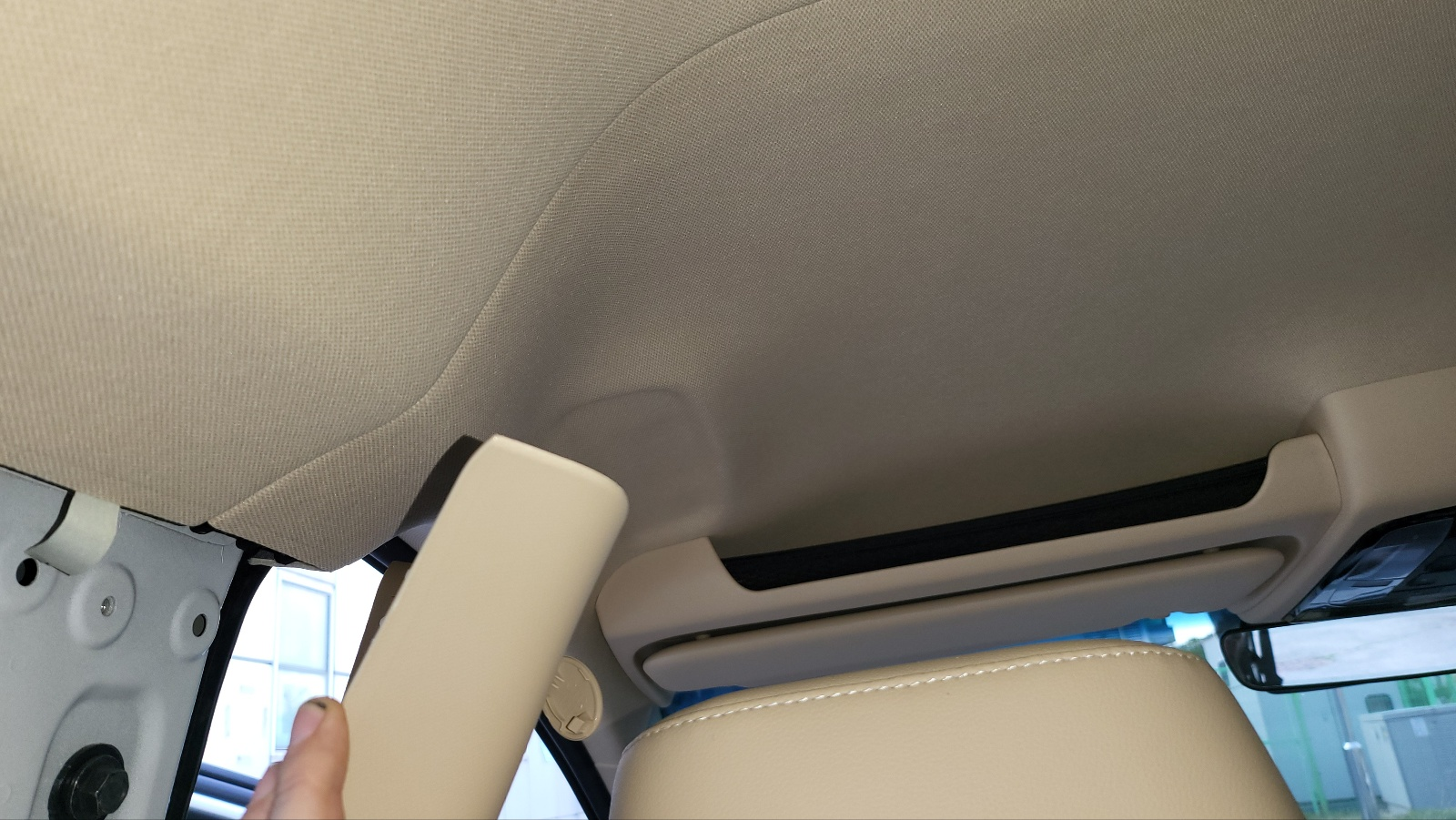

트림 윗부분

- 천장 트림 후면과 전면의 경계 위치.









연관



스타리아 투어러 9인승. LPi 3.5







---

첫 등록 : 2024.03.24

최종 수정 : 2024.04.10
