개요
- 개발과정 중 PCB 에 미세부품 5~6개 정도로 소량 땜 해야 하는 경우 업체에 의뢰하기도 애매하고 스텐실로 작업하기에도 비효율적이다. 이런 상황에서는 직접 장인 정신으로 수동 한땀 한땀 작업 하는게 더 효율적이다.

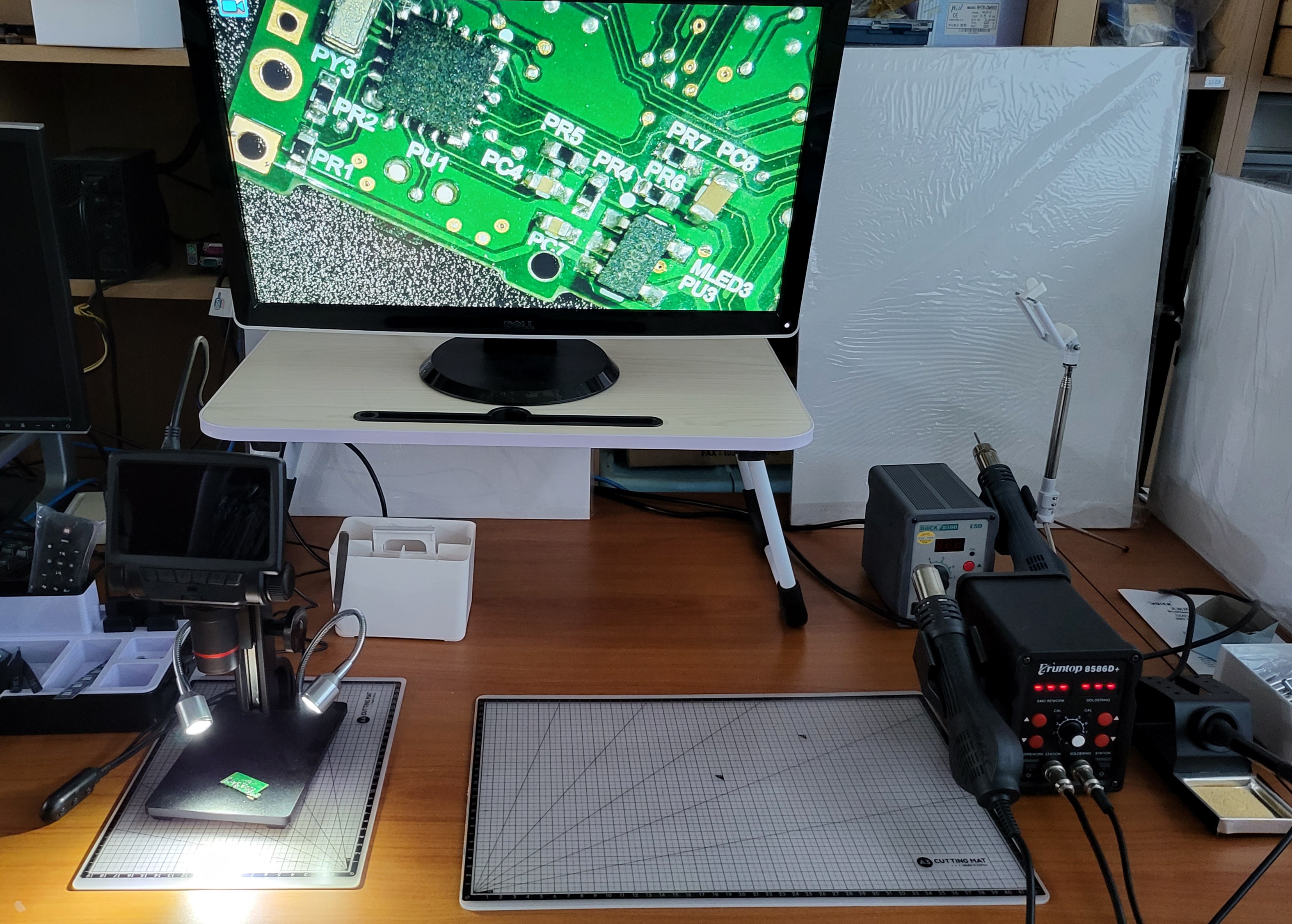

작업환경

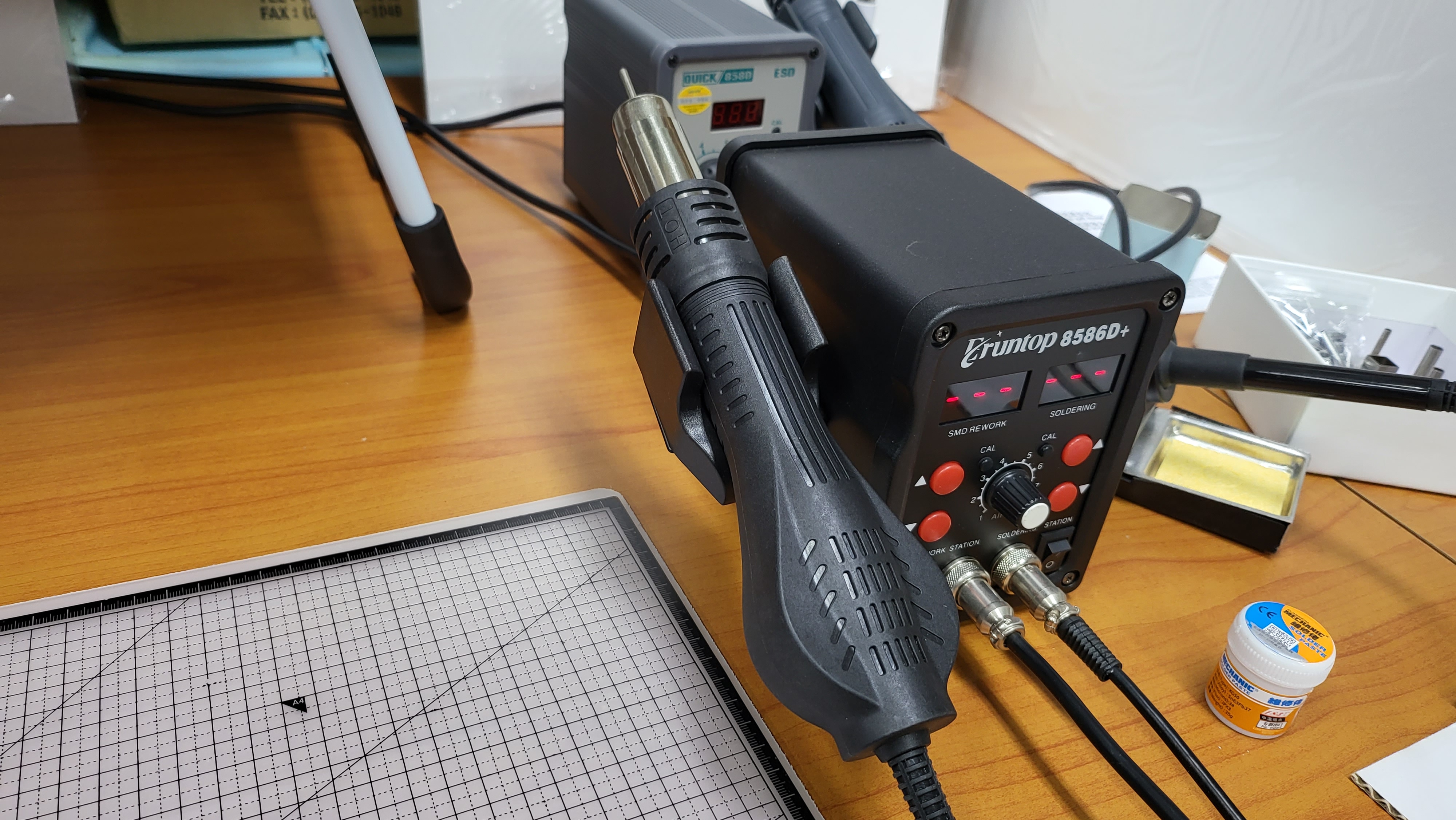

핫건
솔더 페이스트 PCB 패드에 바르기

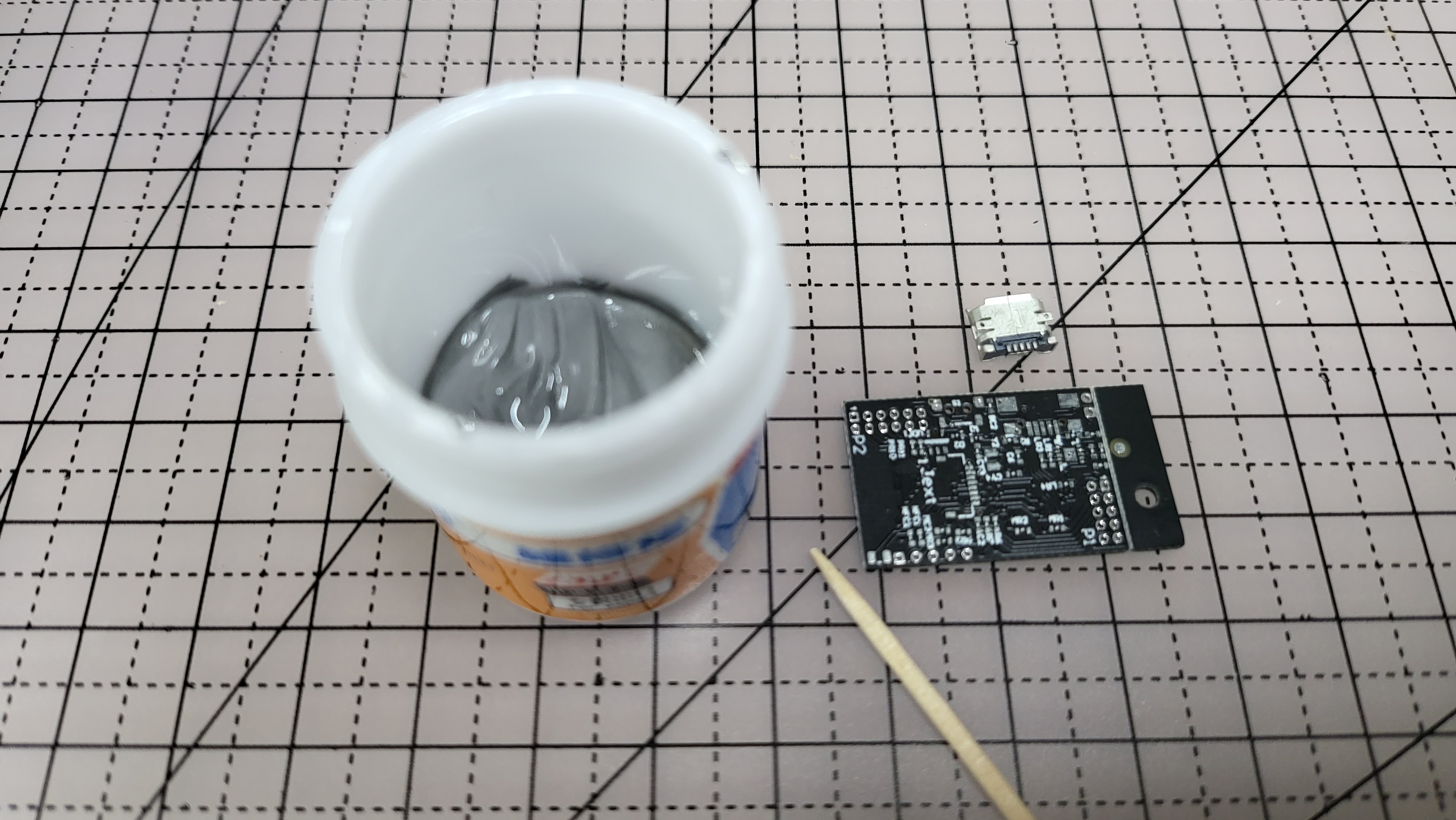

- 아래 검정색이 PCB 이고 장착해야할 부품은 마이크로 USB 커넥터.
- 솔드페이스트 : XG50

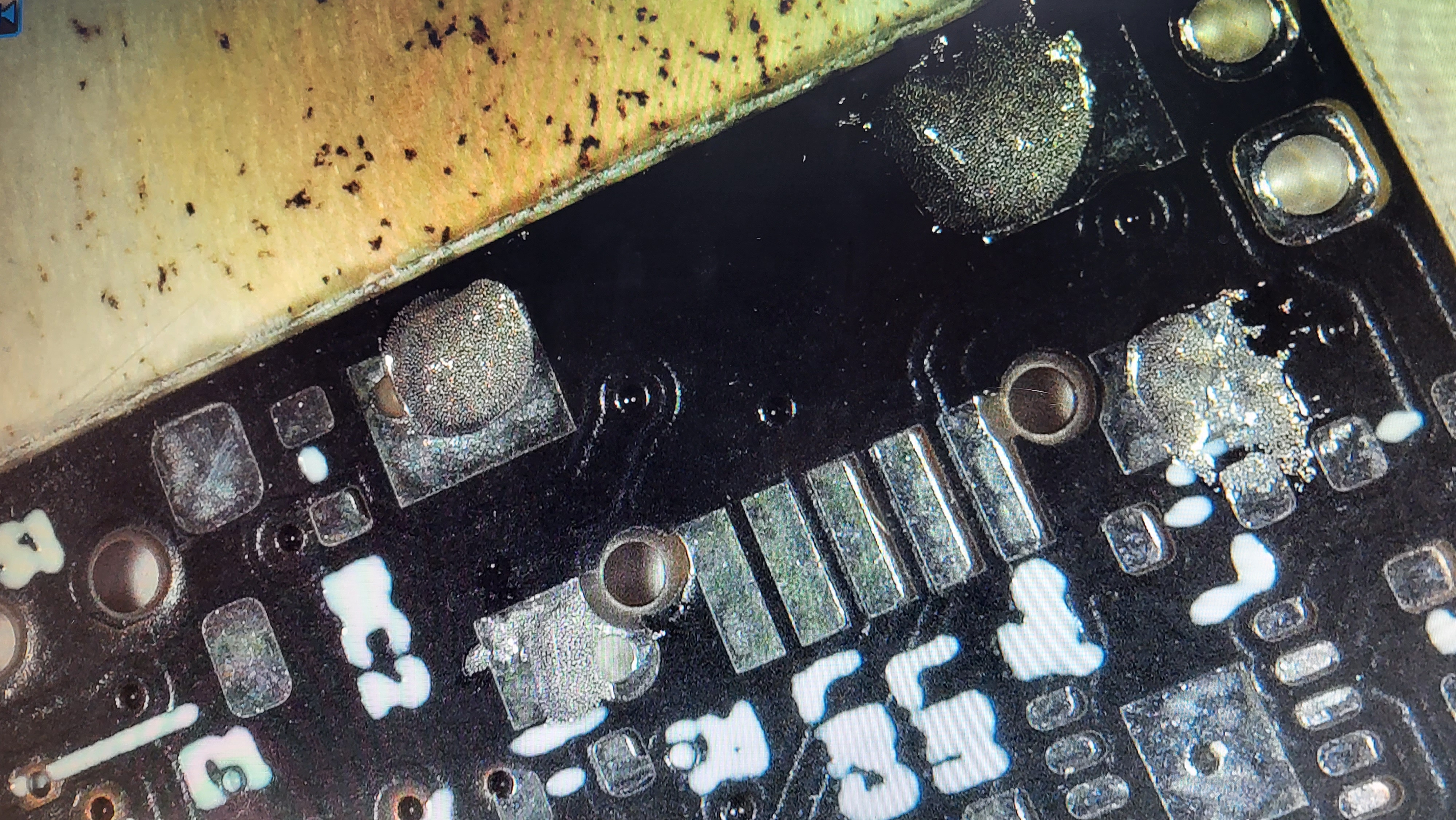

아래사진 . 이쑤시개로 솔더 페이스트 찍어서 패드에 발라뒀다.
이 상태에서 부품 배치하고 핫건으로 1분 정도 열 가하면 부품 장착 완료.
- 솔드 페이스트는 핫건 으로 열풍 불어주면 지들이 녹으면서 금속 패드에 몰리면서 적당하게 확고한 땜이 이뤄진다.
- 이 경험 하고 나면 핫건과 솔드 페이스트 찬양 하게 될거임.
