PCB 스텐실 납 프린팅 기구 , 지그

by i.got.it 2019. 11. 27.







위 동영상의 12분 40초 부터 보이는 수동작업에서 PCB와 스텐실배치를 간이로 하여 작업하고 있는데 여러 개 작업해야하는 경우에는 효율성 떨어진다. 아래와 같은 지그 이용하면 빠르고 정확한 프린팅 가능.

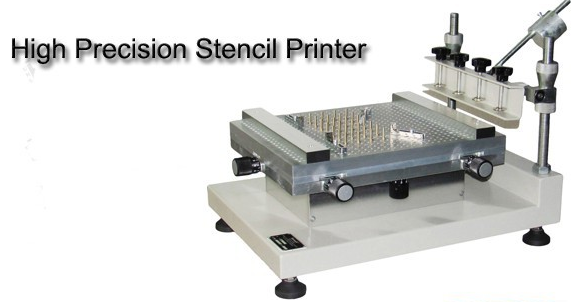

ZB3244H

- 단점 : PCB 고정수단 없음.



US $57.09 48% OFF|읽기 접착제 솔더 페이스트 스텐실 프린터 수동 조정 실크 스크린 인쇄 테이블 기계-에서가스 용접 설비부터 도구 의 AliExpress

Smarter Shopping, Better Living! Aliexpress.com

ko.aliexpress.com

ZB3040H

- 튼튼한 받침대 금속의 PCB 고정수단 있고, 닫침대에 옵틱 테이블 처럼 나사홀들이 있어서 기본 제공되는 고정수단외에 직접 편리한 도구 만들어서 직접 장착가능.



US $255.0 15% OFF|Smt 솔더 smt 고정밀 스틸 스크린 프린터 pcb 솔더 페이스트 스크린 인쇄용 수동 고정밀 스텐실 프린터-에서가스 용접 설비부터 도구 의 AliExpress

Smarter Shopping, Better Living! Aliexpress.com

ko.aliexpress.com

스텐실 프린터 사용설명 영상.







연관



스텐실 프린터 기에서 사용 가능한 솔더 페이스트 모음.

https://igotit.tistory.com/2381



솔더링 페이스트 . 녹는점 온도별로 정리

솔더 페이스트 - 열을 가해 녹여서 붙이는 전도성 재료 - "납땜"으로 흔하게 통용된다고 재료가 납만 있는건 아님 . - 납땜이라는 용어보다 솔더링 이라는 용어 사용이 합리적. - 솔더링 페이스트 종류 많다. 사용..

igotit.tistory.com



스텐실 프린터기에 PCB 에 솔더 페이스트 뭍히고 난 이후 부품 부착 수단.

- 수동으로 하는 경우 https://igotit.tistory.com/2383



미세 전자부품 진공흡착기. 수동 Pick & Place

US $0.1 |5 슬롯 smt 구성 요소 배치 기계 피더 랙 수동 피드 smt smd 5 슬롯 랙 진공 흡입 펜-에서공구 부품부터 도구 의 AliExpress Smarter Shopping, Better Living! Aliexpress.com ko.aliexpress.com US $1..

igotit.tistory.com

- 자동 SMT 머신 : https://igotit.tistory.com/2317



SMT 머신. 소량다품종 제작에 적합

ZB3245T 가격 : 2,300달러. http://s.click.aliexpress.com/e/MEFOEios US $2340.0 |자동 데스크탑 smt led smt 기계 수 포장-에서용접노즐부터 도구 의 Aliexpress.com | Alibaba 그룹 Smarter Shopping, Better..

igotit.tistory.com



부품 배치 후  페이스트 녹여 붙이기

- 리플로우 오븐 : https://igotit.tistory.com/2335



리플로우 오븐. PCB SMT 부품 솔더링. 가성비 굿.

QS-5100 - 사용되는 납종류에 맞게 온도 프로파일 설정 가능. 즉 150도에 녹는납 250도에 녹는 납 등 미리 설정되어있는 것을 골라서 히팅가능 - 소규모 PCB 부품 솔더링 작업에 최적. http://s.click.aliexpress...

igotit.tistory.com

- 핫건 . 소규모 수동으로 페이스트 녹여 붙이기 혹은 이미 부착한 부품 떼기 . https://igotit.tistory.com/2345



858D. 솔더링 용 핫건. 온도조절 . 바람세기 조절.

858D - PCB 전자부품 작업시 필수품 . - PCB 장착된 부품 제거 및 장착용도 모두 사용가능. - 온도조절 : 100도 ~ 450도 - 바람세기 조절 : 약한 바람부터 강한 바람 세기 조절 가능. - 바람 나오는 구멍 노즐 :..

igotit.tistory.com




첫등록 : 2019년 10월 5일

최종수정 : 2019년 11월 27일



본 글 단축주소 : https://igotit.tistory.com/2319
