미세 전자부품 진공흡착기. 수동 Pick & Place

by 리치굿맨 2019. 11. 25.





공기  흡입강도 조절 가능.



흡입강도 : 0 ~ 12,000 Pa



사용전원 : AC 220V







구입처

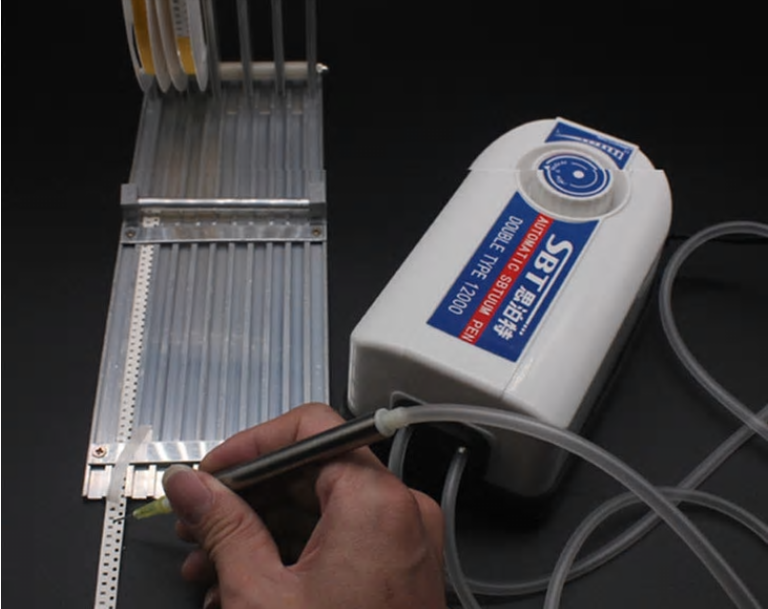

구입시 옵션에 전원 220V 선택해야 함. 전원 220V 용은 아래 제품 이미지 처럼 푸른색 스티커 붙어있다.

반면 110V 에서만 사용가능한 것은 스티커 색상이 분홍색임.



US $0.1 |5 슬롯 smt 구성 요소 배치 기계 피더 랙 수동 피드 smt smd 5 슬롯 랙 진공 흡입 펜-에서공구 부품부터 도구 의 AliExpress

Smarter Shopping, Better Living! Aliexpress.com

ko.aliexpress.com

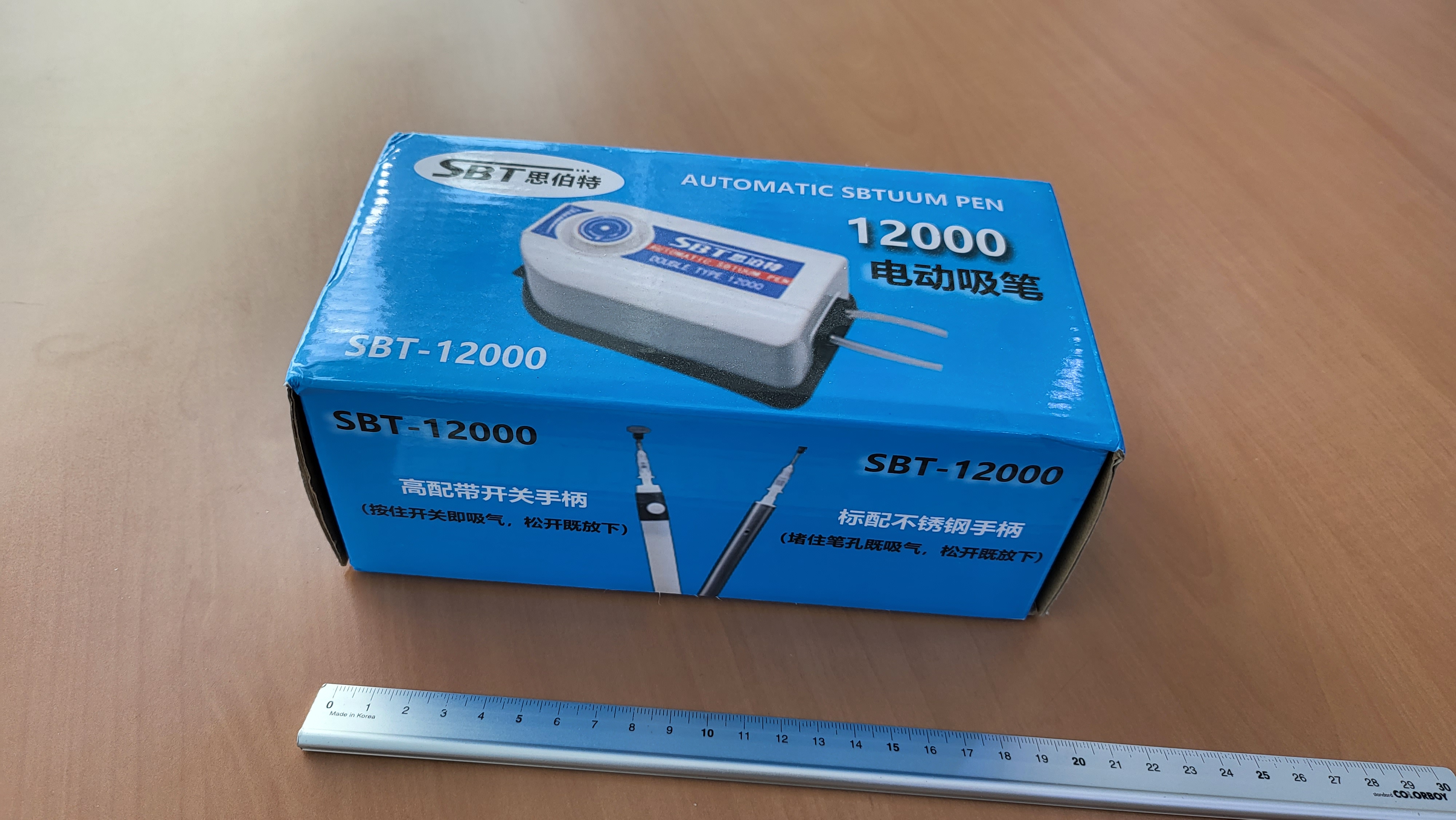

포장

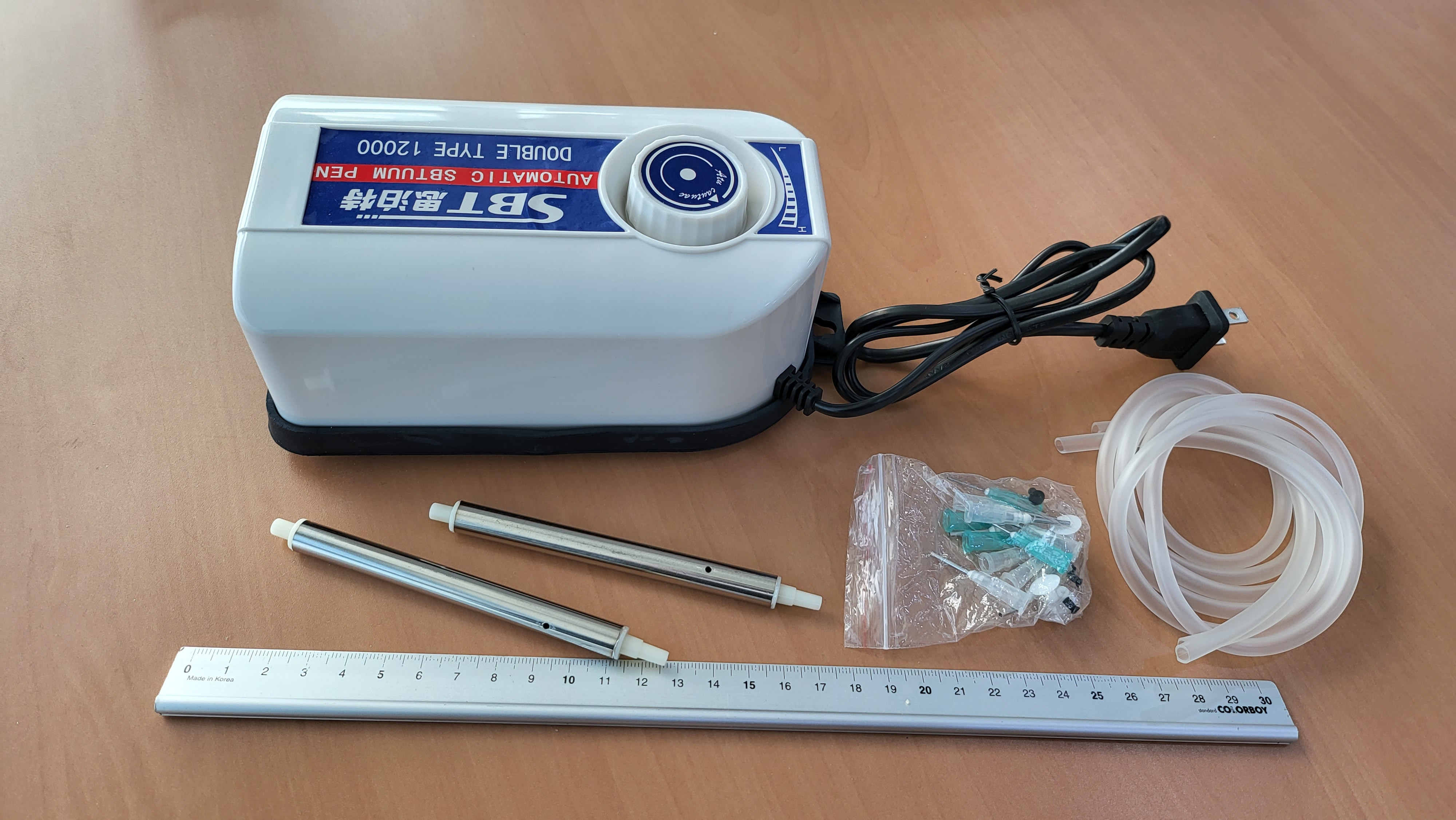

구성품 전체

- 펜 부분에 뚫려있는 작은 구멍을 손가락으로 막으면 부품이 팁에 부착되고 손가락을 떼면 부품이 떨어진다.

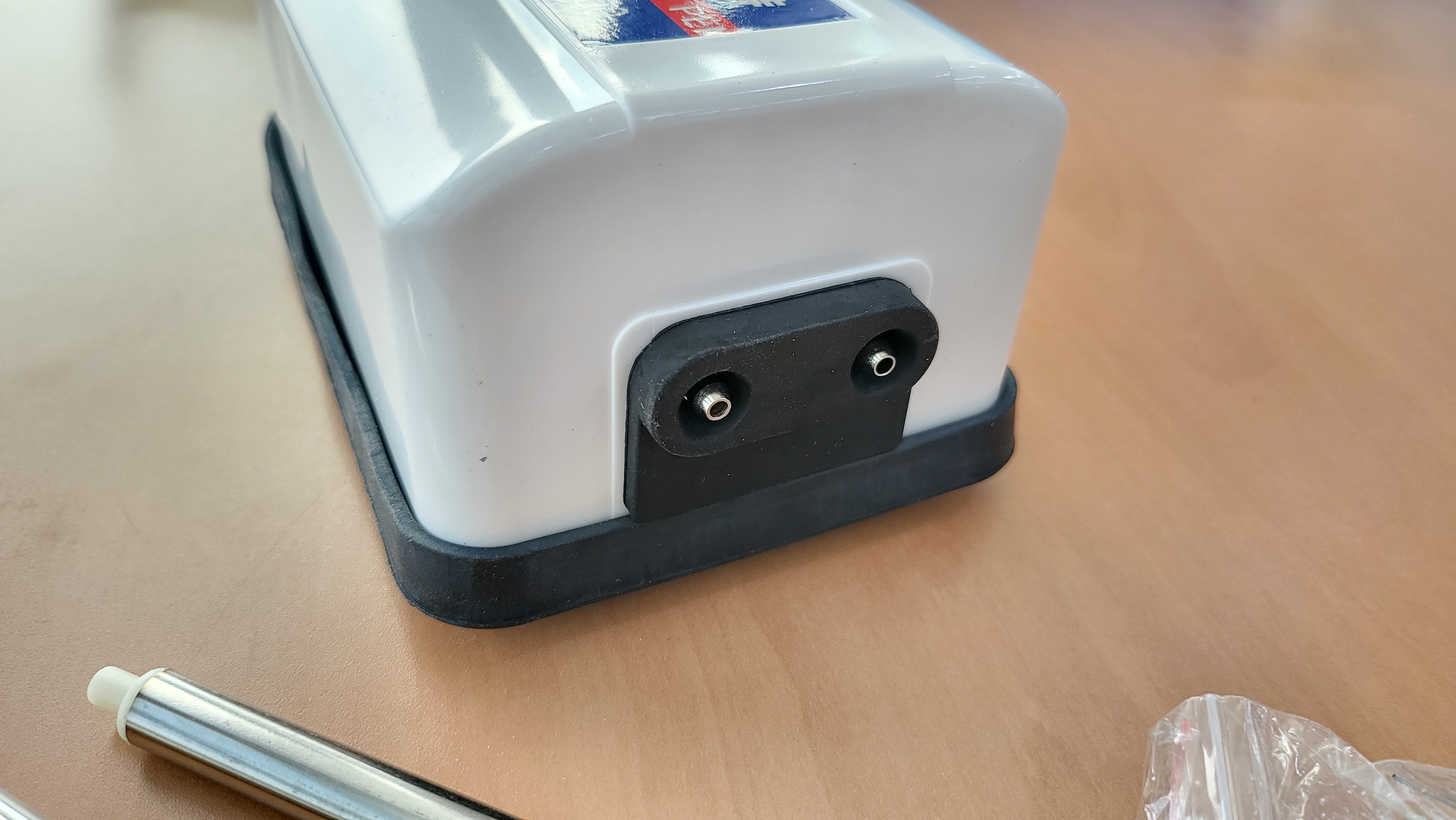

본체의 공기 흡입구

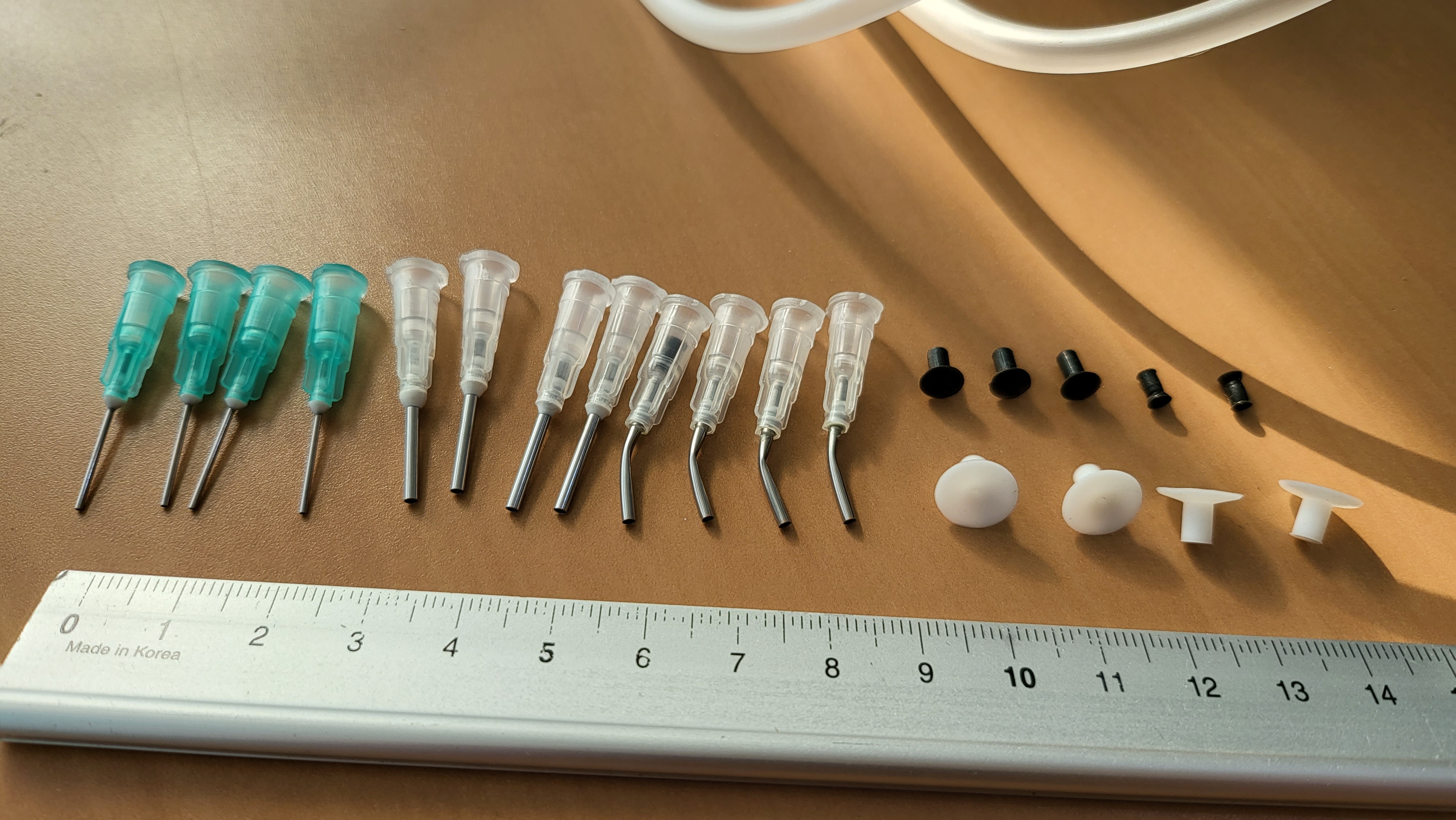

펜 앞에 끼우는 부속 전체

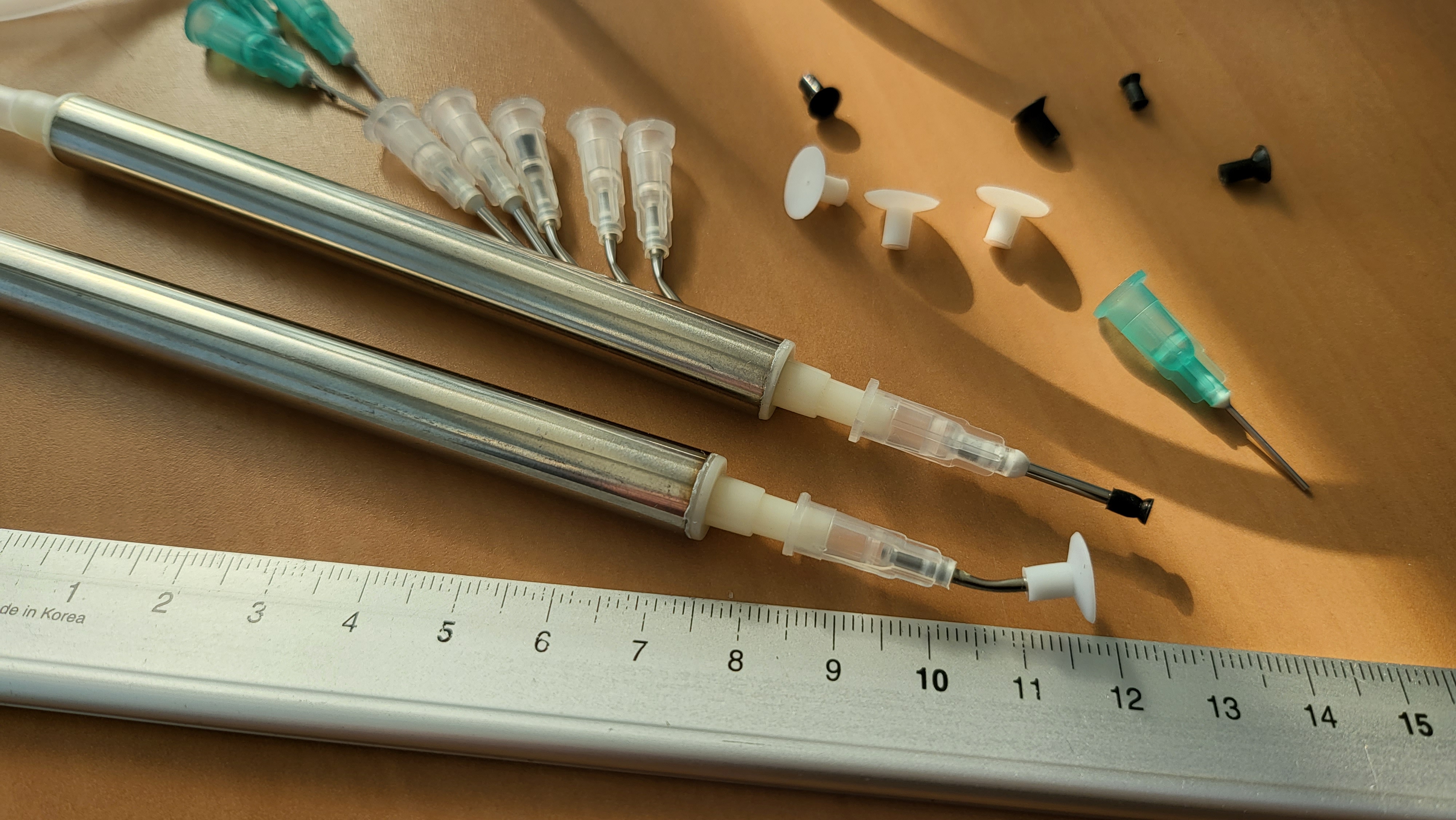

펜에 팁  장착

- 픽업할 부품면의 크기 보다 작은 고무판을 끼우면 된다.

- 흡착 고무판보다 더 작은 부품인 경우 고무판 장착하지 않고, 녹색 팁만 끼워서 사용한다.

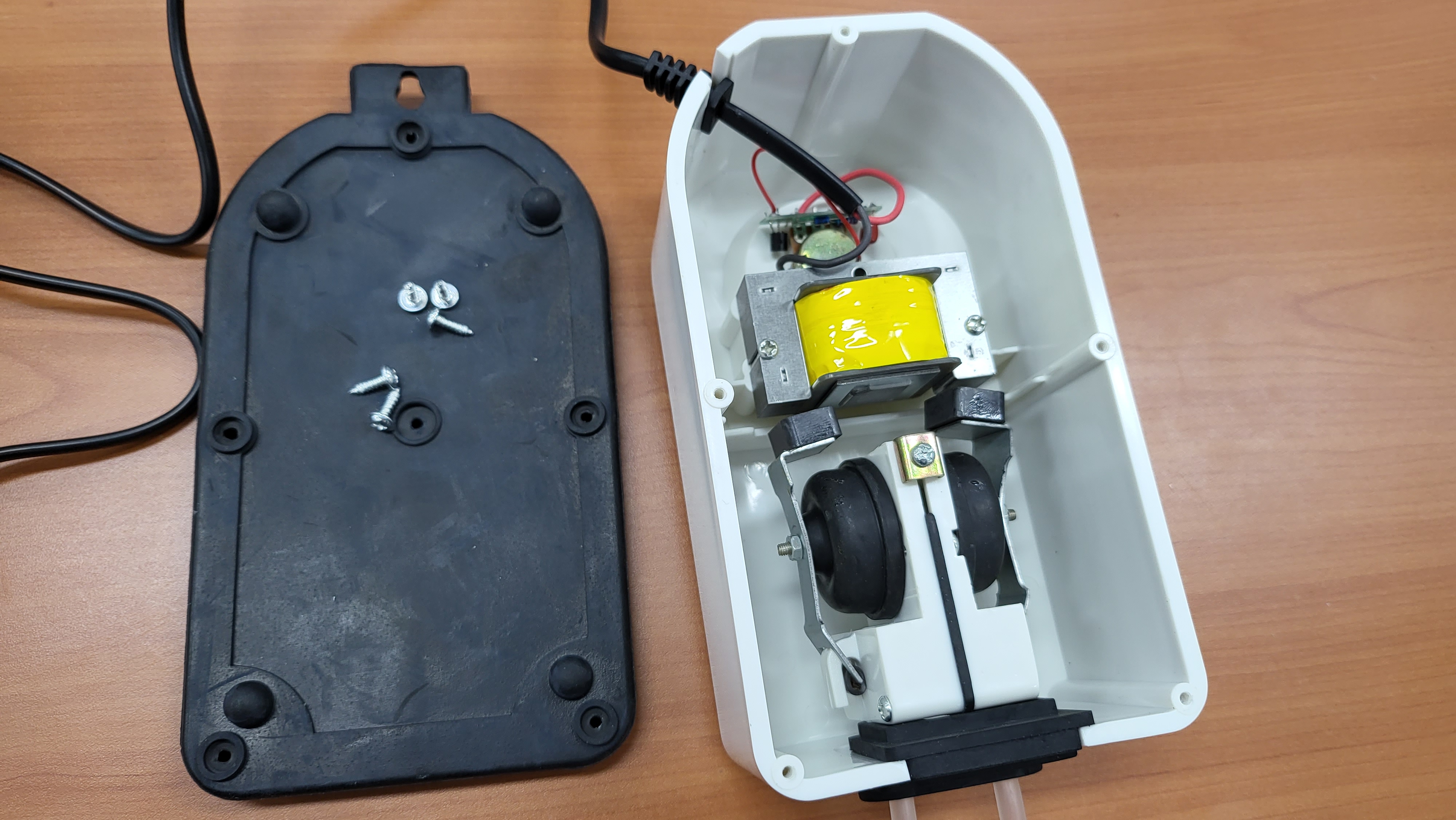

본체 내부

- 바닥의 볼트 풀면 쉽게 분해된다.

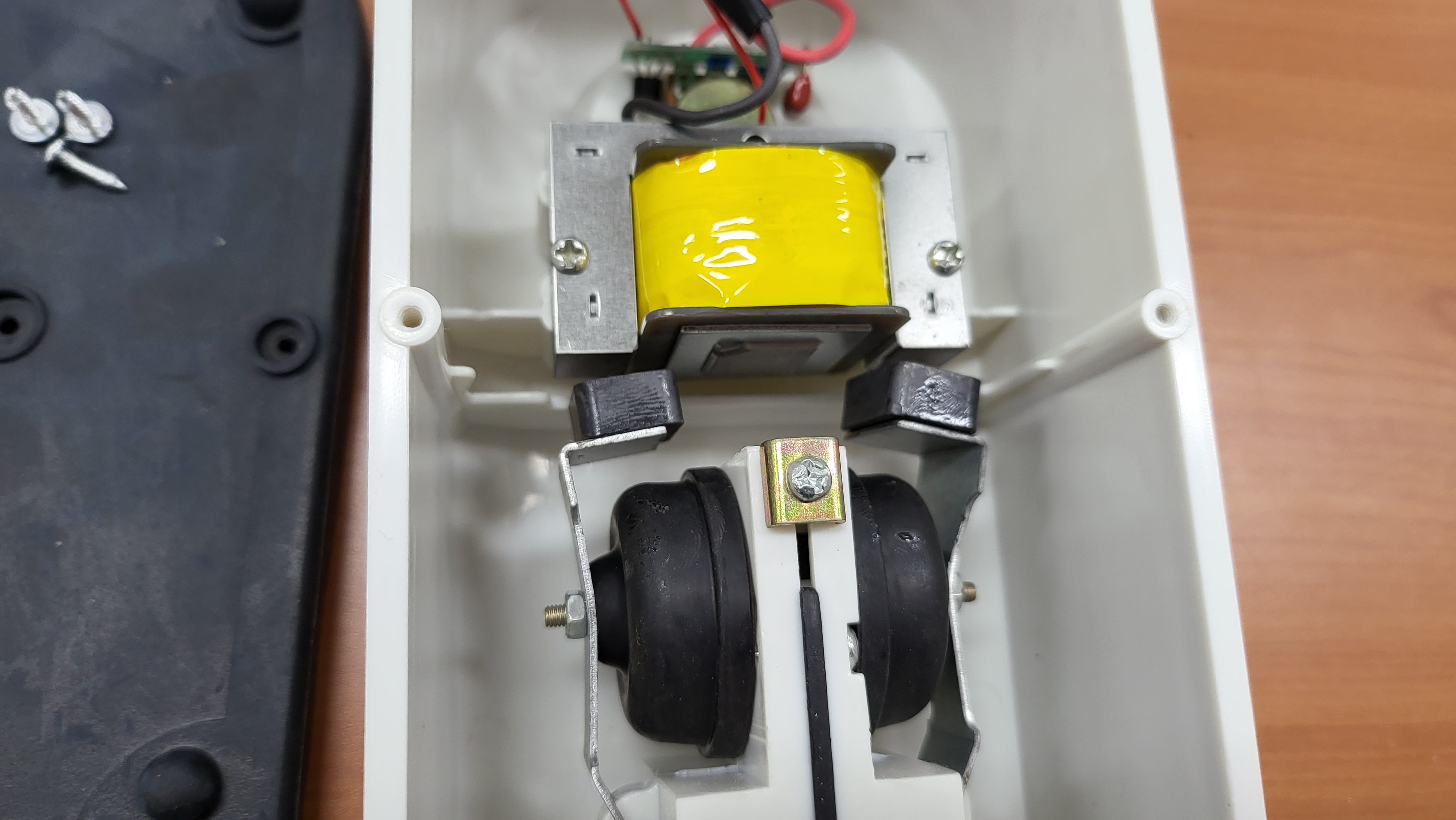

내부 구성

- 윗부분에 보이는 건 전자석 이고 AC 220V 입력부에 가변저항이 있다. 이 가변 저항으로 전자석에 가해지는 전압 크기 조정.

- 아래 부분에 보이는 건 고무재질의 다이아프램 방식 공기 펌프 , 다이아프램에 자석이 붙어 있고 전자석이 작동하면  다이아프램이 확장 축소 반복하면서 공기 펌프 동작 이뤄짐.









연관



흡입 펜 부분만 따로 판매





US $10.89 |무료 배송 전기 진공 흡입 펜 배치 기계 스테인레스 스틸 흡입 펜 100 pcs-에서전동 공구 부품부터 도구 의 AliExpress

Smarter Shopping, Better Living! Aliexpress.com

ko.aliexpress.com

팁 부분만

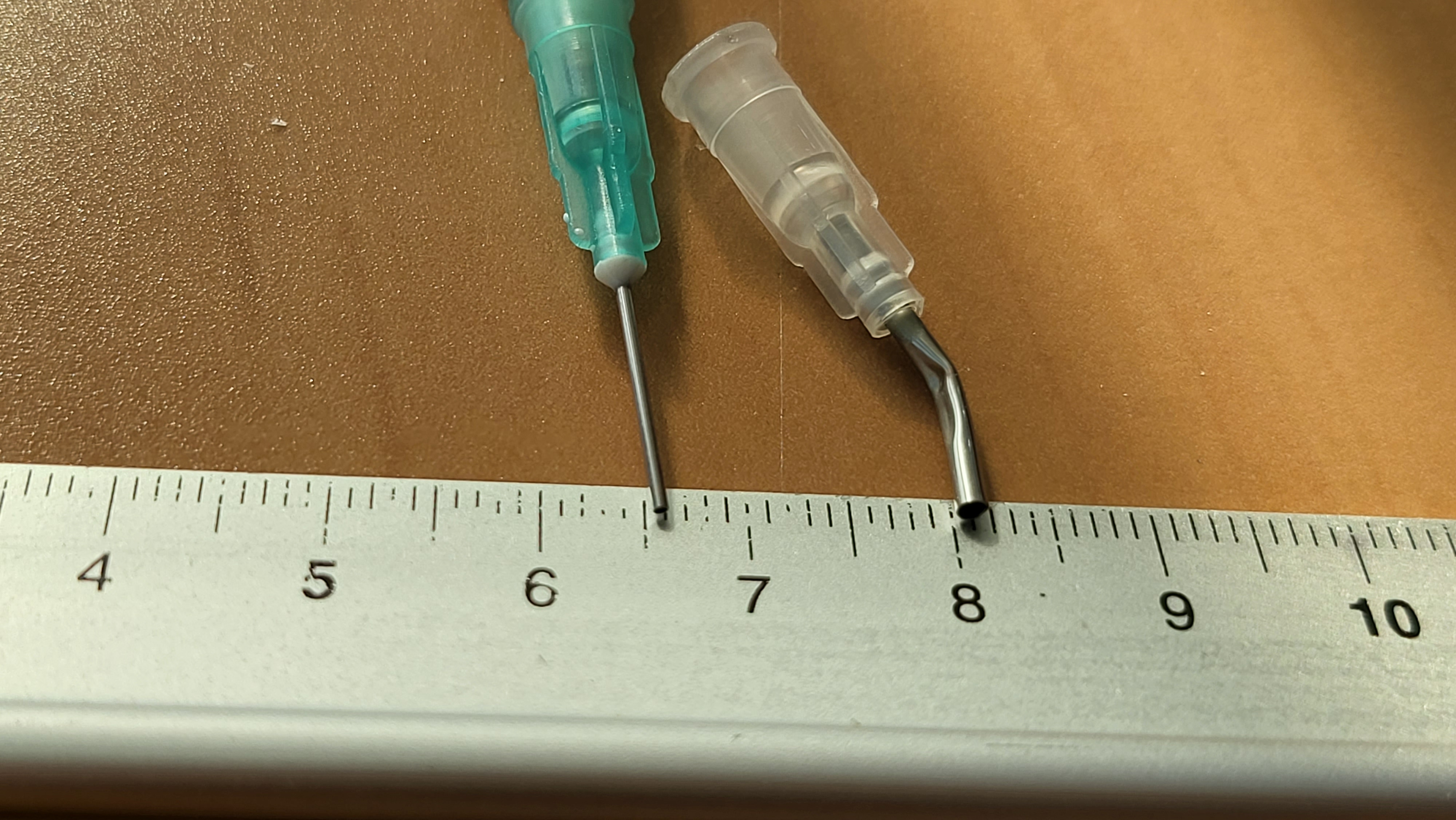

- 구부러진 타입





US $2.99 40% OFF|100 pcs 관개 구부러진 바늘 팁 용접 플럭스 치과 흐름 실란트 etchant 복합 수지 산성 시약 주사기 팁 장비-에서용접 용제부터 도구 의 AliExpress

Smarter Shopping, Better Living! Aliexpress.com

ko.aliexpress.com







https://igotit.tistory.com/2315



SMT 릴 피더 수동식 , 초저가

- SMT 부품릴 거치, 피더기능, 수동식 - 샘플제작시 유용. 구입처 13달러. http://s.click.aliexpress.com/e/rL0wcdjS US $13.0 |1 세트 5 웨이 smt 피더 smd 5 채널 smt 수동 급지 랙 선택 배치 배치 기계 피더..

igotit.tistory.com






스텐실 프린터 기에서 사용 가능한 솔더 페이스트 모음.

https://igotit.tistory.com/2381



솔더링 페이스트 . 녹는점 온도별로 정리

솔더 페이스트 - 열을 가해 녹여서 붙이는 전도성 재료 - "납땜"으로 흔하게 통용된다고 재료가 납만 있는건 아님 . - 납땜이라는 용어보다 솔더링 이라는 용어 사용이 합리적. - 솔더링 페이스트 종류 많다. 사용..

igotit.tistory.com



스텐실 프린터기에 PCB 에 솔더 페이스트 뭍히고 난 이후 부품 부착 수단.

- 수동으로 하는 경우 https://igotit.tistory.com/2383



미세 전자부품 진공흡착기. 수동 Pick & Place

US $0.1 |5 슬롯 smt 구성 요소 배치 기계 피더 랙 수동 피드 smt smd 5 슬롯 랙 진공 흡입 펜-에서공구 부품부터 도구 의 AliExpress Smarter Shopping, Better Living! Aliexpress.com ko.aliexpress.com US $1..

igotit.tistory.com

- 자동 SMT 머신 : https://igotit.tistory.com/2317



SMT 머신. 소량다품종 제작에 적합

ZB3245T 가격 : 2,300달러. http://s.click.aliexpress.com/e/MEFOEios US $2340.0 |자동 데스크탑 smt led smt 기계 수 포장-에서용접노즐부터 도구 의 Aliexpress.com | Alibaba 그룹 Smarter Shopping, Better..

igotit.tistory.com


부품 배치 후 페이스트 녹여 붙이기

- 리플로우 오븐 : https://igotit.tistory.com/2335



리플로우 오븐. PCB SMT 부품 솔더링. 가성비 굿.

QS-5100 - 사용되는 납종류에 맞게 온도 프로파일 설정 가능. 즉 150도에 녹는납 250도에 녹는 납 등 미리 설정되어있는 것을 골라서 히팅가능 - 소규모 PCB 부품 솔더링 작업에 최적. http://s.click.aliexpress...

igotit.tistory.com

- 핫건 . 소규모 수동으로 페이스트 녹여 붙이기 혹은 이미 부착한 부품 떼기 . https://igotit.tistory.com/2345



858D. 솔더링 용 핫건. 온도조절 . 바람세기 조절.

858D - PCB 전자부품 작업시 필수품 . - PCB 장착된 부품 제거 및 장착용도 모두 사용가능. - 온도조절 : 100도 ~ 450도 - 바람세기 조절 : 약한 바람부터 강한 바람 세기 조절 가능. - 바람 나오는 구멍 노즐 :..

igotit.tistory.com






첫 등록 : 2019년 11월 25일

최종 수정 : 2022.01.11

단축 주소 : https://igotit.tistory.com/2383
