파워 테일게이트 모듈 위치

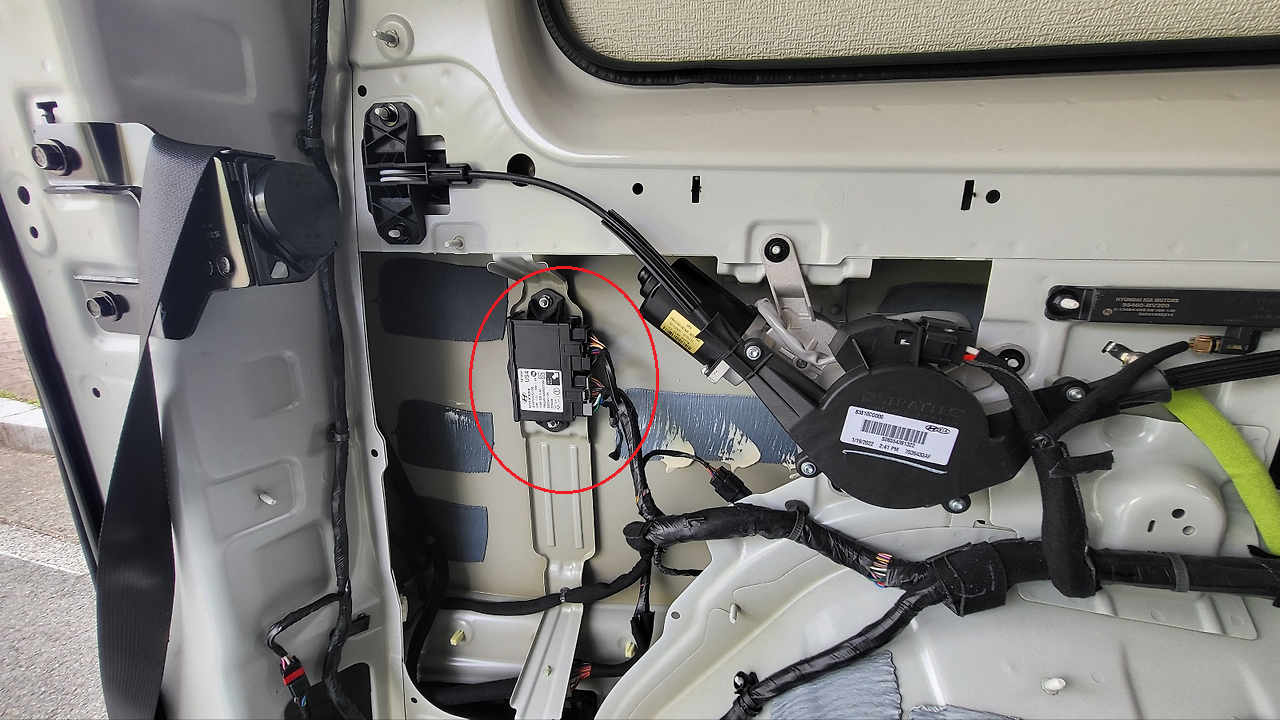

트렁크 왼쪽편 트림 탈거. 하여 보이는 측면에서 부착되어있다. (아래 사진의 붉은 색 원 부분)
파워 테일게이트 모듈 . 커넥터 핀맵

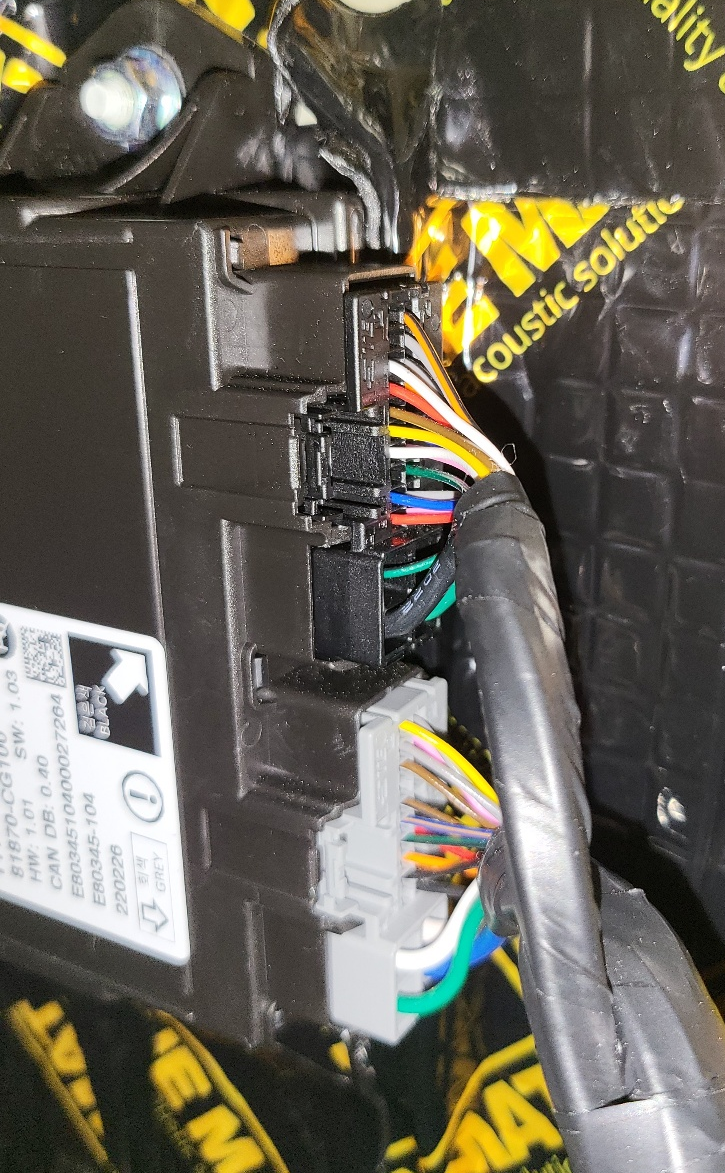

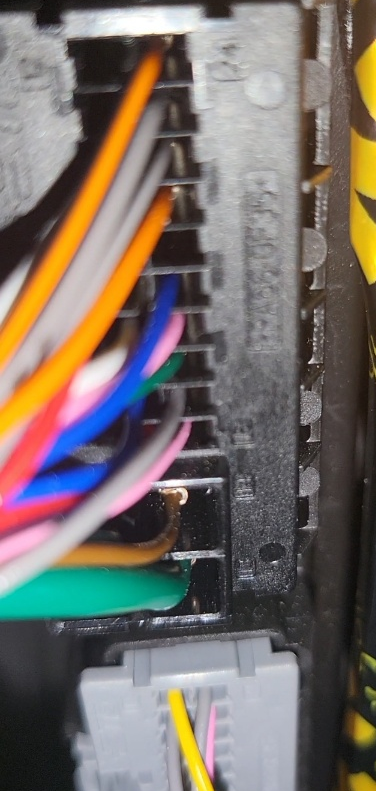

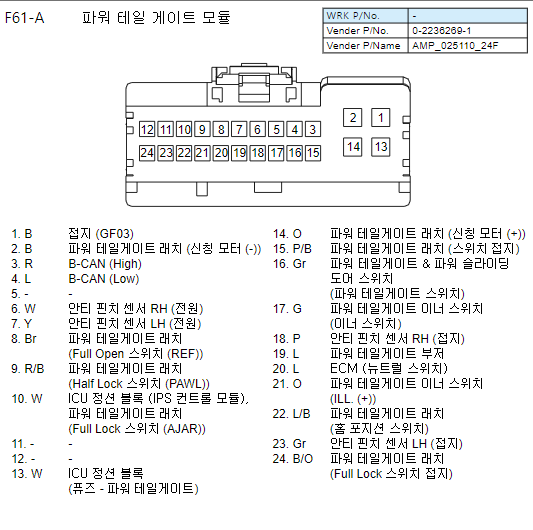

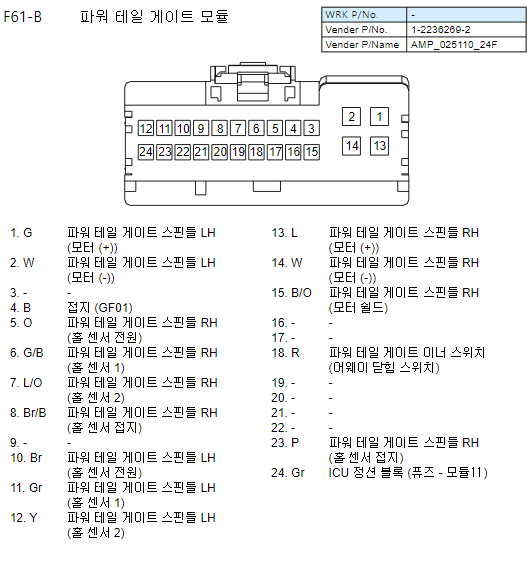

모듈 에 동일하게 생긴 2개의 커넥터가 꼽혀 있고, 위쪽이 F61-A, 아래 쪽이 F61-B 이다. 각각의 핀맵 정보는 아래.
( gsw 에서 전장회로도 -> 커넥터 정보 -> 플로어 하네스 -> 페이지 15에서 찾음. )
연관
스타리아 . 탈거 . 러기지 사이드 트림
먼저 탈거 해야하는 것. 1. 테일게이트 필라 트림 : https://igotit.tistory.com/5293 2. 리어 도어 필라 트림 : https://igotit.tistory.com/52953. 리어 트랜스버스 트림 : https://igotit.tistory.com/5330
igotit.tistory.com
첫 등록 : 2024.05.09
최종 수정 :
단축 주소 : https://igotit.tistory.com/5511
