DIY . 스타리아 . 트렁크 스위치









DIY .  트렁크 쪽에서  테일게이트 열고 닫는 스위치 달기.

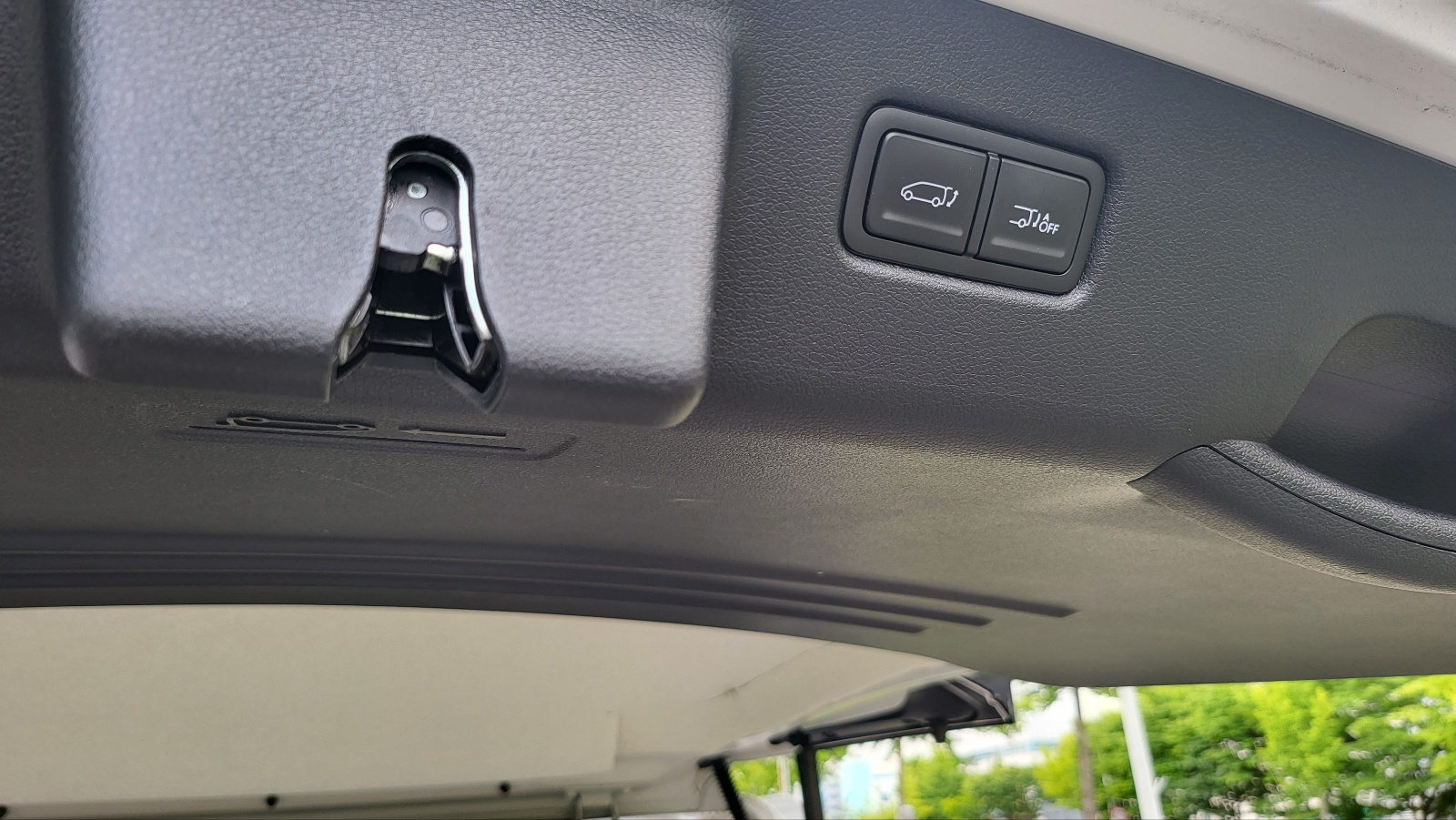

- 필요성 : 순정 스타리아 트렁크 쪽에는 테일게이트 열고 닫는 스위치가 없음. 트렁크 내부에서 문 열고 닫기 편하게 스위치 장착.



- 작업 방법 요점 : 순정 상태의 스타리아 스위치 전선에 추가 구입한 스위치 병렬로  연결.  스위치에 직접 접근할 필요없이 접근성 좋은 곳 찾아서 연결함(아래 상세 설명 있음).





스위치 구입

- DIY 용으로 판매되는 여러 종의 트렁크 스위치 중에서 제품2(아래 제품) 활용하기로 한다.

- 스위치 연결되는 전선이 커넥터 방식으로 되어있어 DIY 작업 이후 차량 트림 탈거시에도 편리하게 분리 가능.

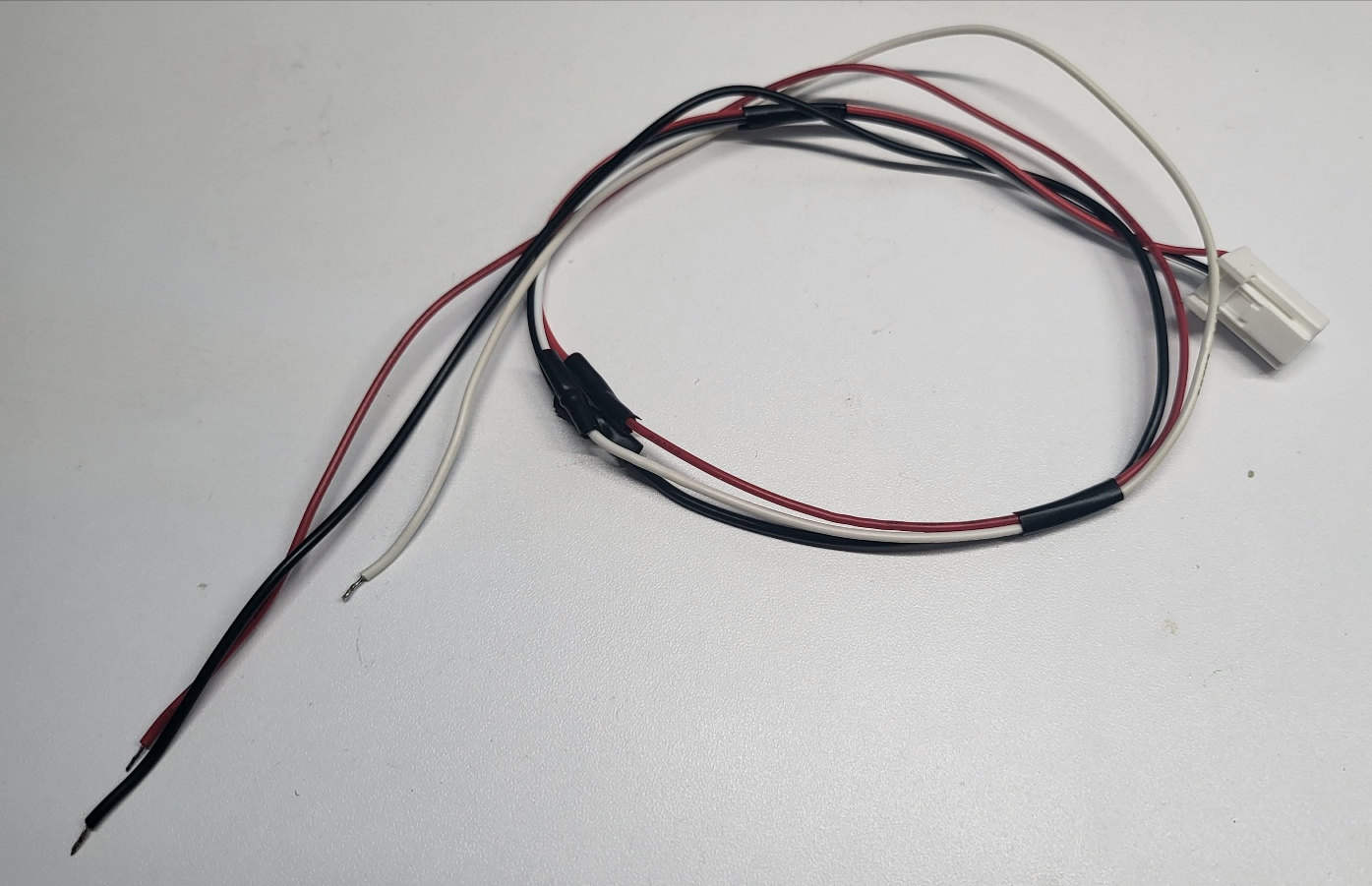

- 배선 방법

검정색 접지, 백색 스위치  로만 연결해도 스위치 역할 은 충분하다.

붉은색 선을 차량 전원 (12V~ 13V) 에 연결한 경우,  스위치 누르고 있는 중에만 스위치 내부 LED 켜지게 한다.  LED 켜진 상태의 소비전류 실측 값 4mA. 통상 트렁크 스위치 는 오래 누르고 있는게 아니라 잠시 한번 눌러주고 떼는 것이므로  LED 표시한다고 딱히 유용함은 없음.

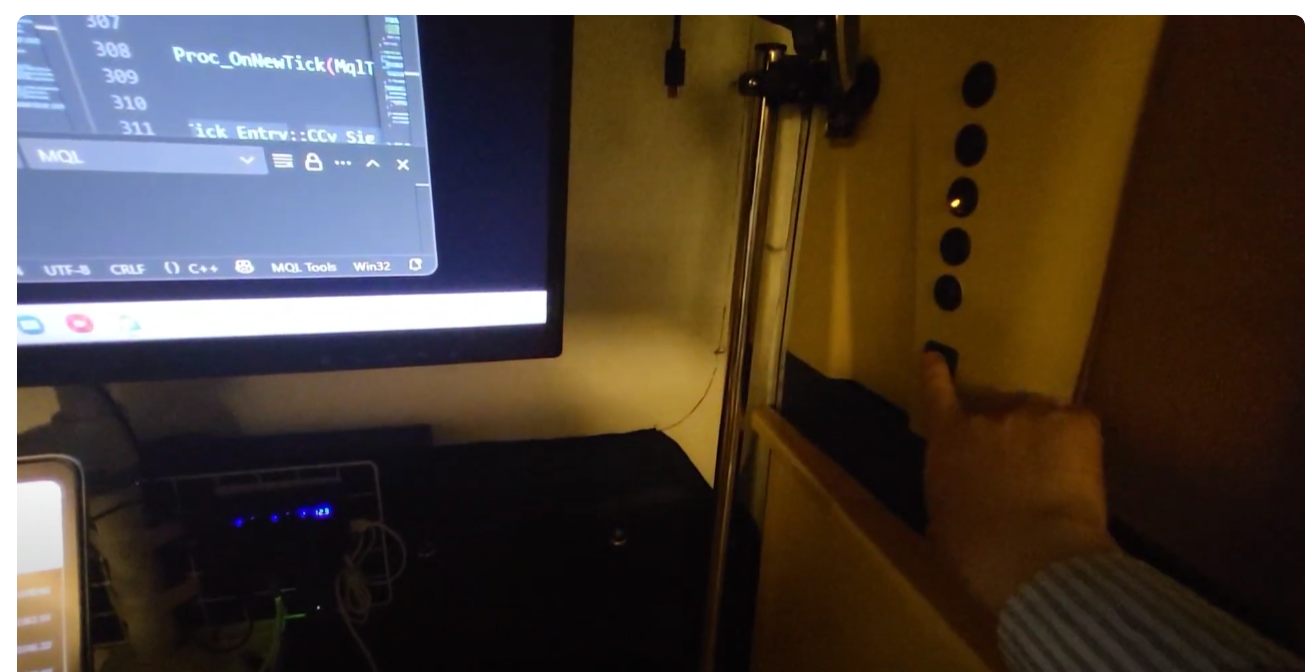

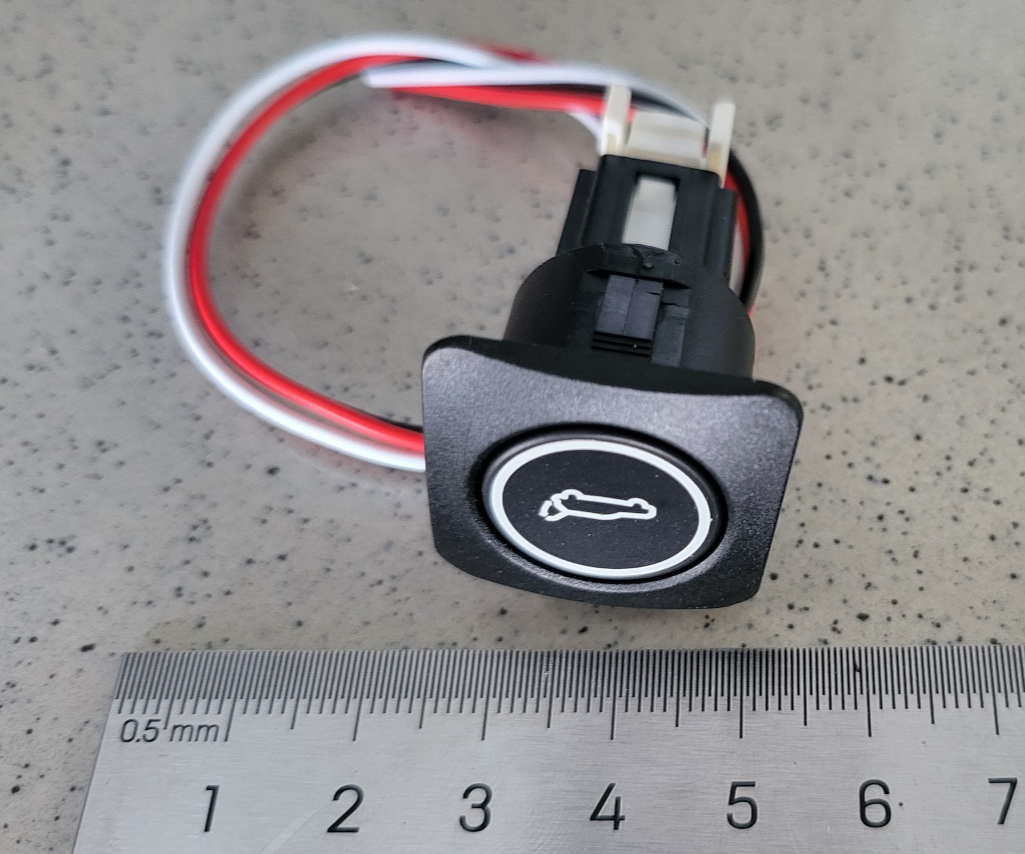

트렁크 스위치





스위치 구입처

2.65US $ 35% OFF|Car Tailgate Switch Innovative And Practical Tank Door Switch Intelligent Electric Trunk Release Reset Button U

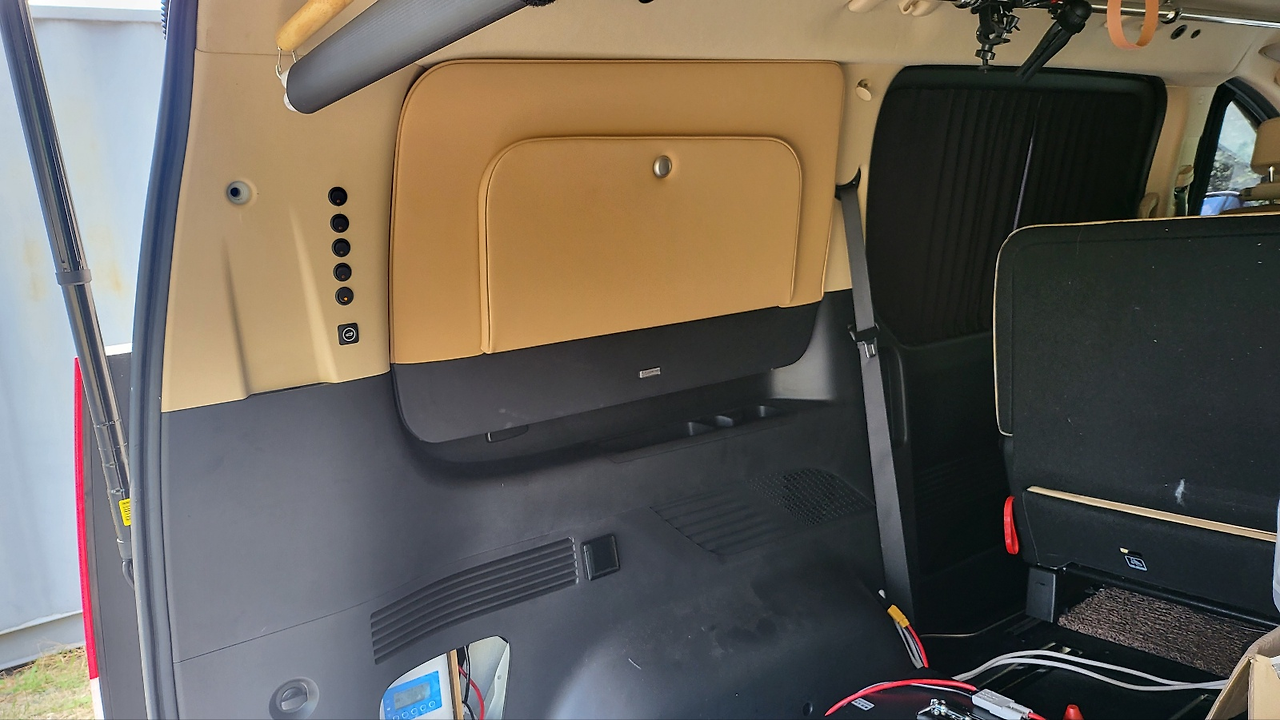

스위치 장착

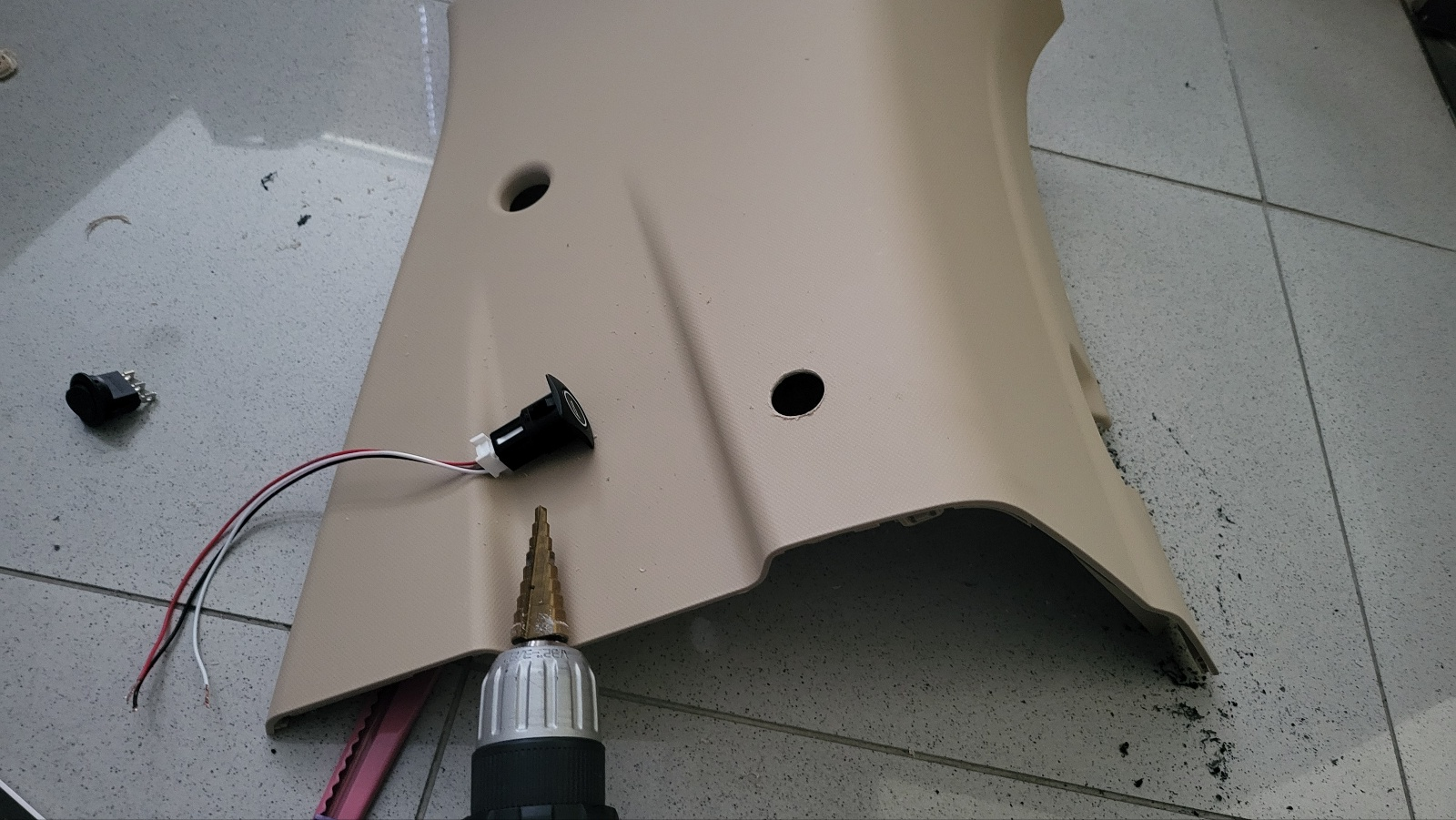

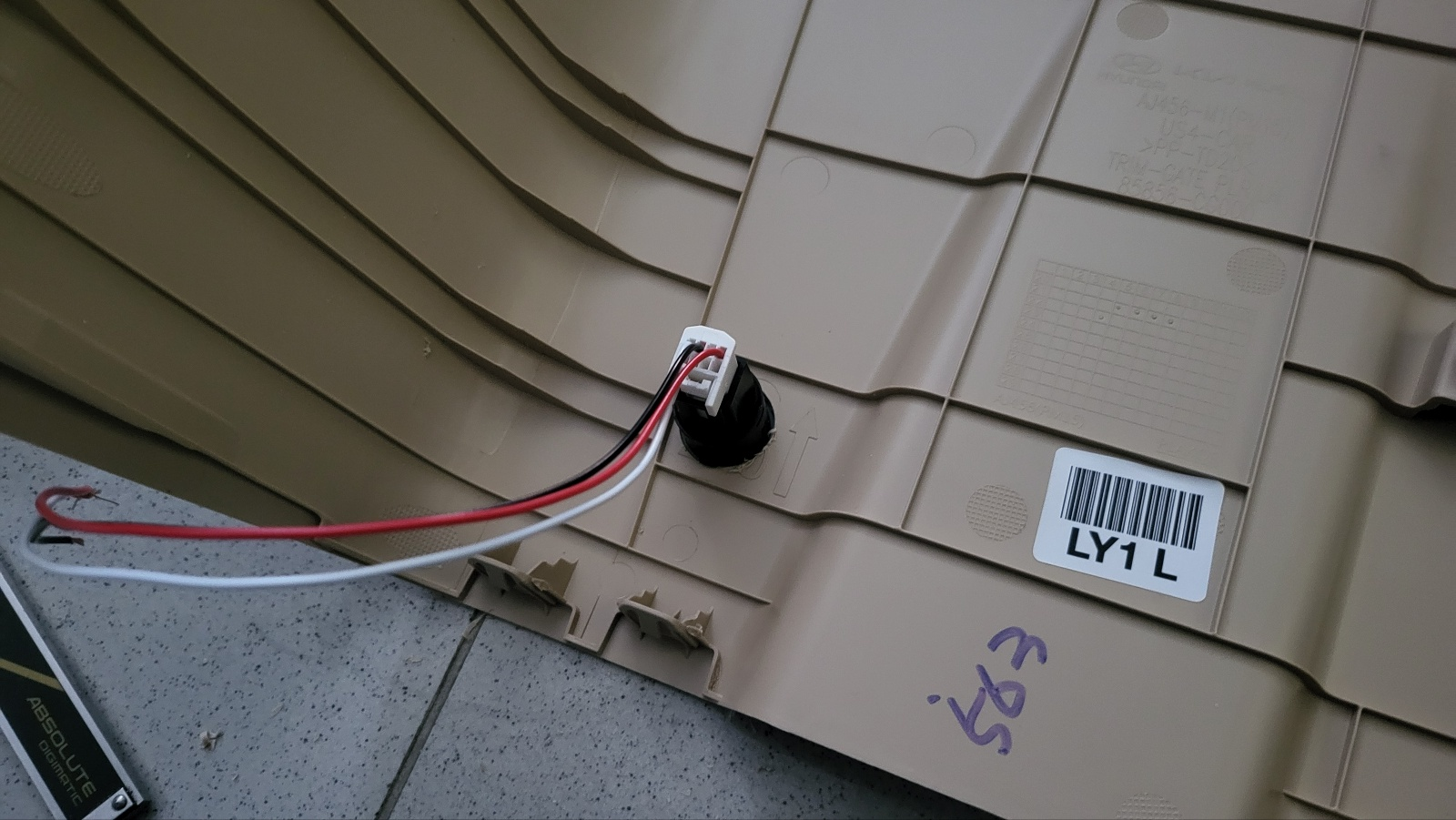

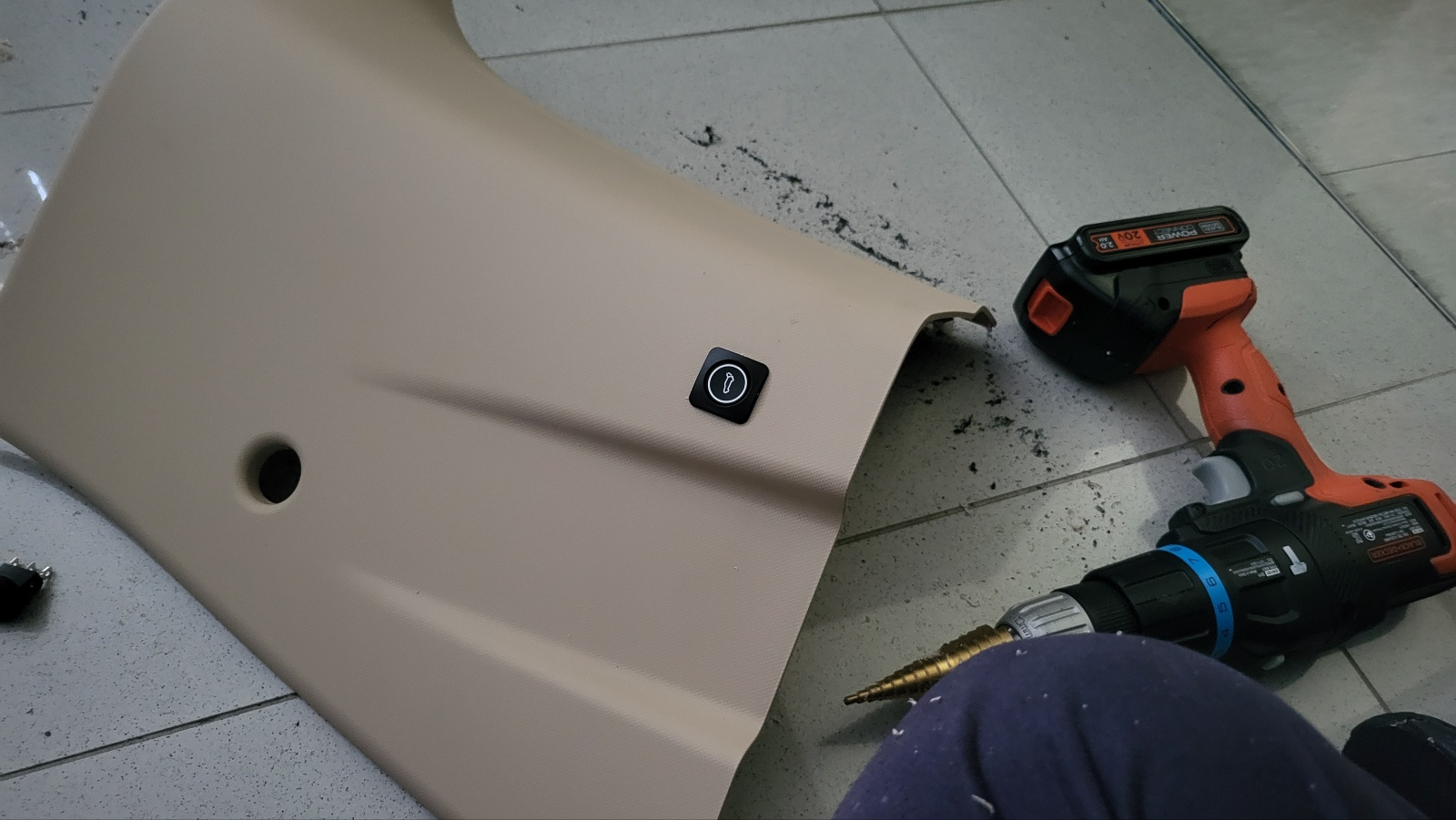

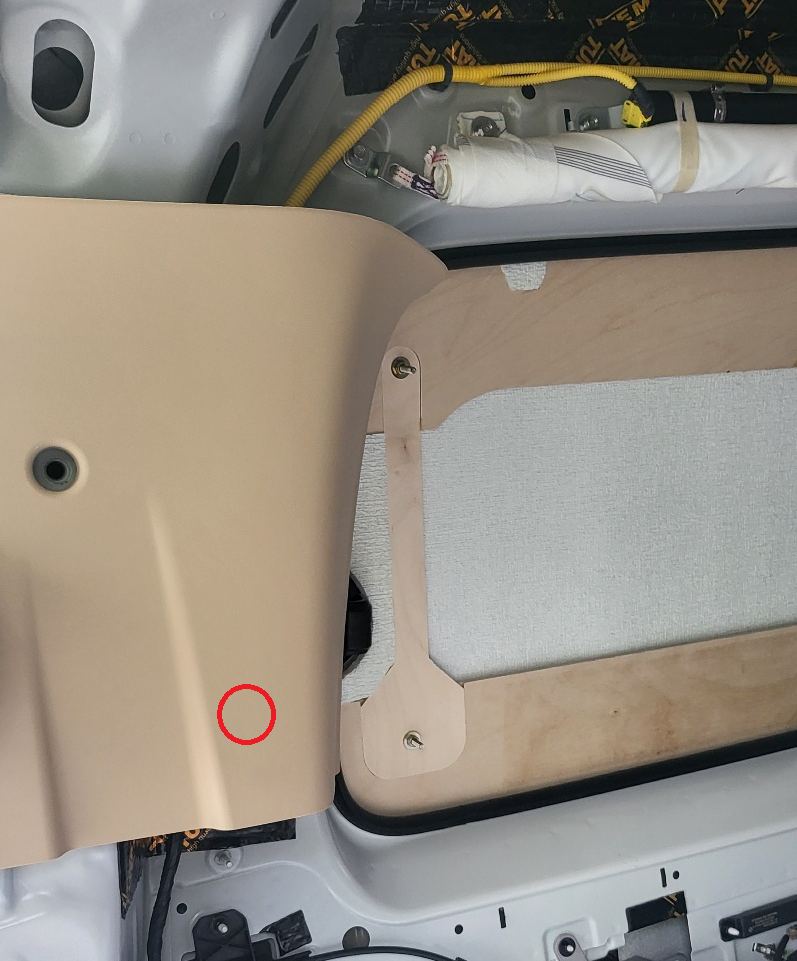

트렁크 측면 트림에 장착하기 위하여 왼쪽 트림 탈거 한다.

측면 트림 탈거 방법 상세 https://igotit.tistory.com/5294

스타리아 . 탈거 . 러기지 사이드 트림

위 링크 설명중 왼쪽편 탈거만 하면 된다.















스위치 결선 지점 찾기

- 순정 차량의 테일게이트 스위치에 추가 구입한 스위치를 병렬 연결하기만 하면 되는데, 스위치에 직접 연결하지 않아도 된다.

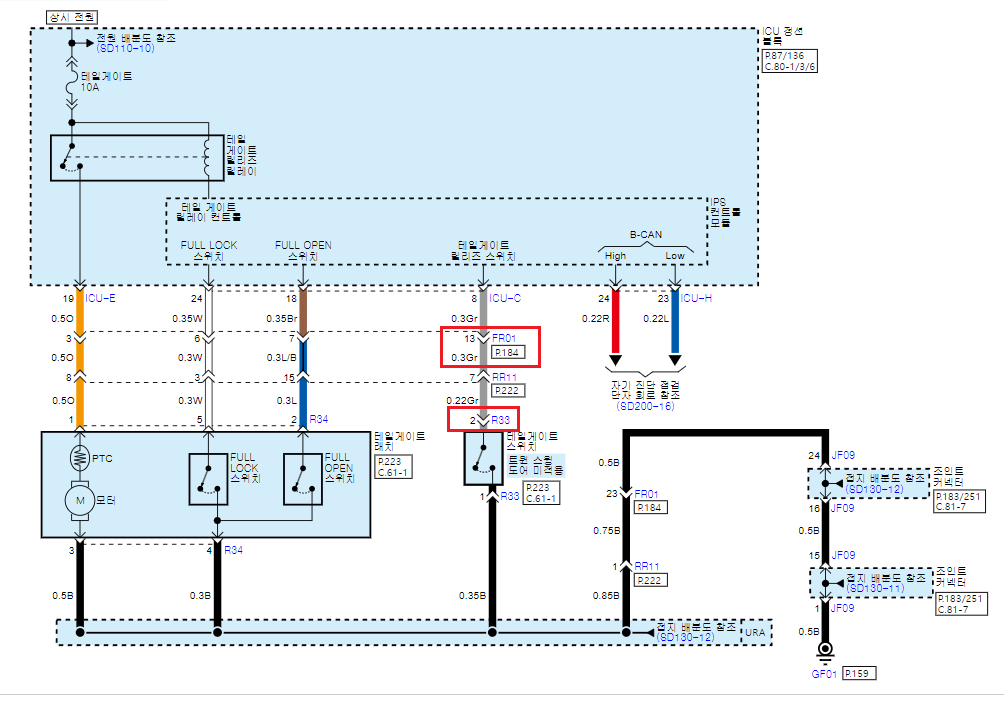

아래 회로도를 보면 R33 이 테일게이트 스위치 이며 이 스위치의 1번핀은 접지이고 2번핀의 연결 상황을 보면 커넥터 FR01 의 핀 13으로 연결되어있다. 선 색상은 Gr (그레이) 임.

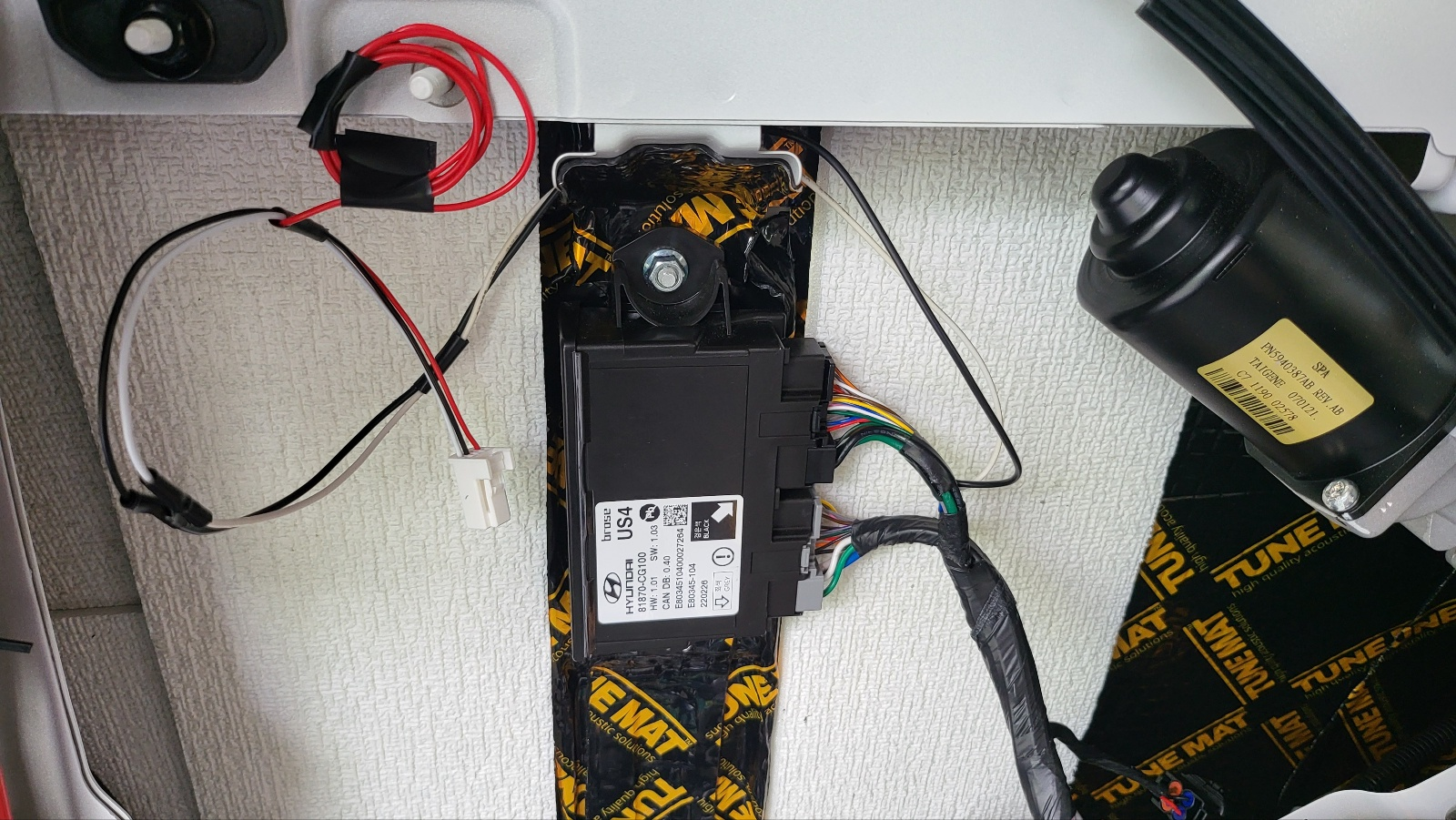

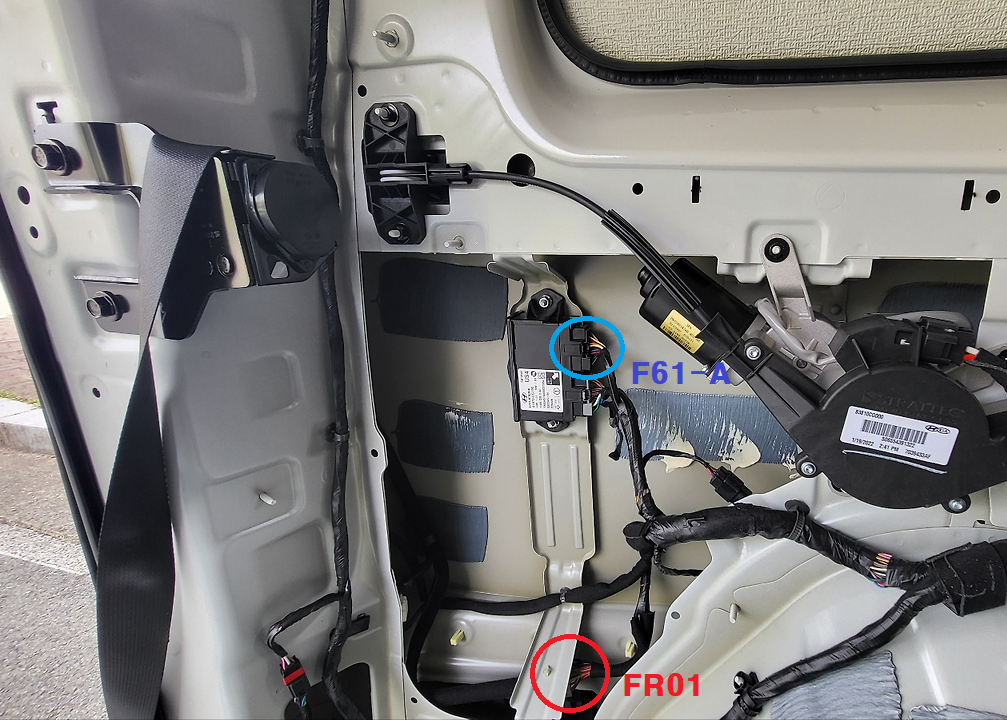

스위치 R33 에 직접 접근하려면  테일게이트 트림 분리해야 하는 반면, FR01 은 트렁크 측면 트림만 분리하면 쉽게 접근된다. FR01 위치는 아래 사진의 붉은색 원 부분.

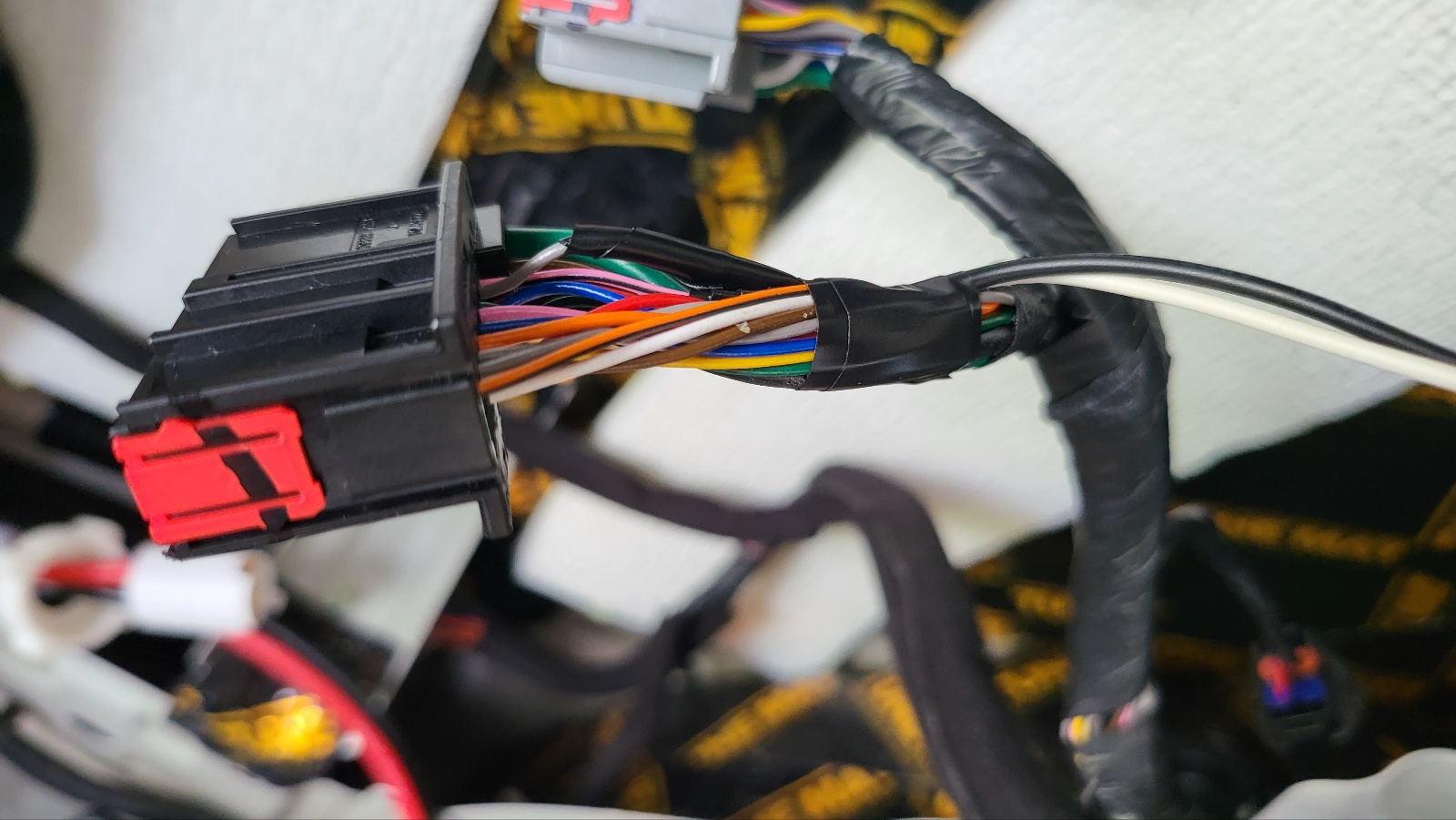

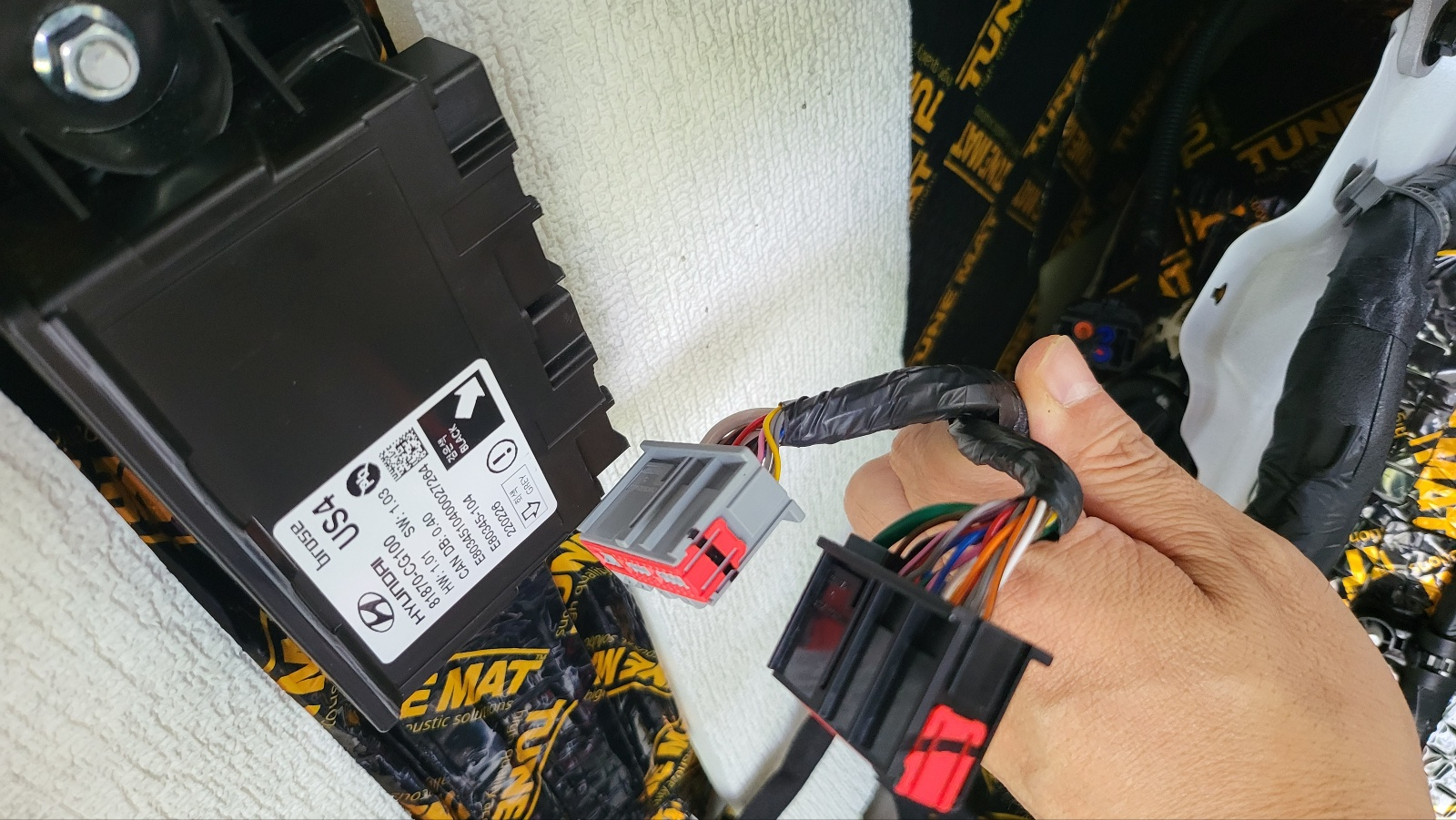

FR01 뿐만 아니라 아래 사진의 파란색 원형 부분인 F61-A 의 16번 핀 (핀맵 상세보기 : https://igotit.tistory.com/5511 )에도 연결 가능하다.  2개 중에 편한것 선택하면 됨.

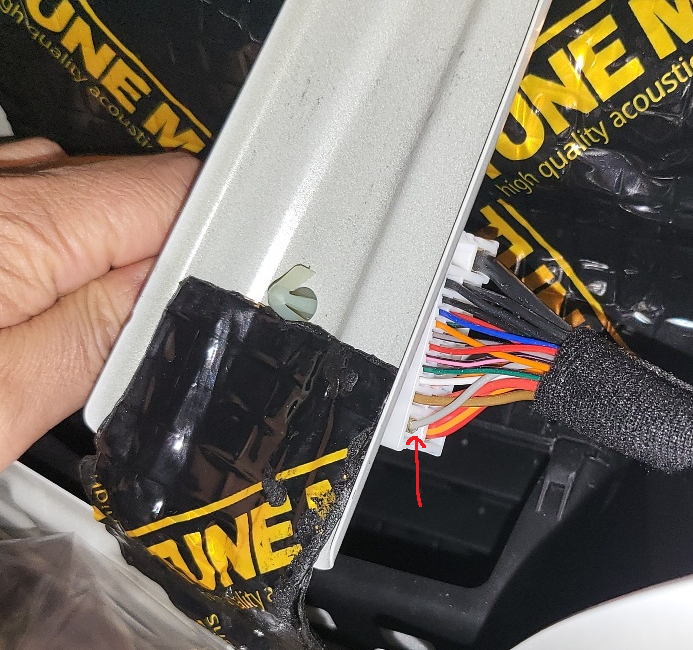

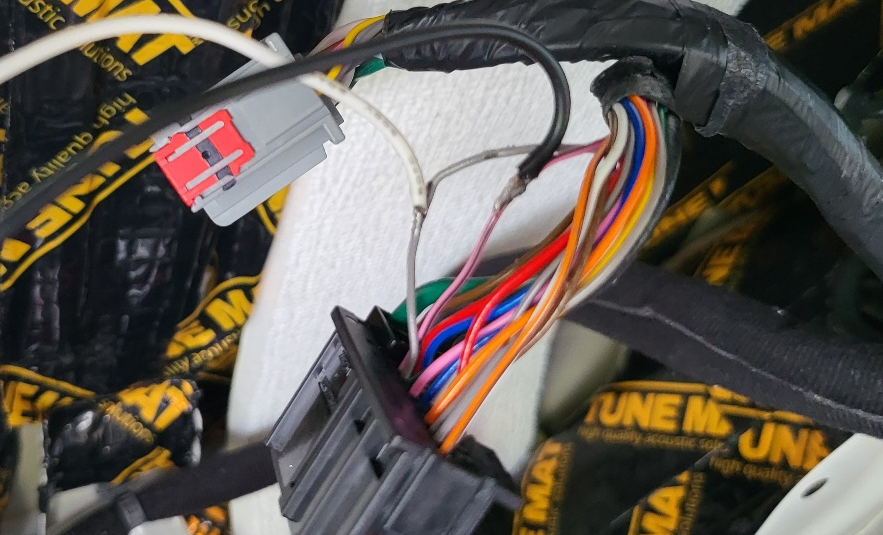

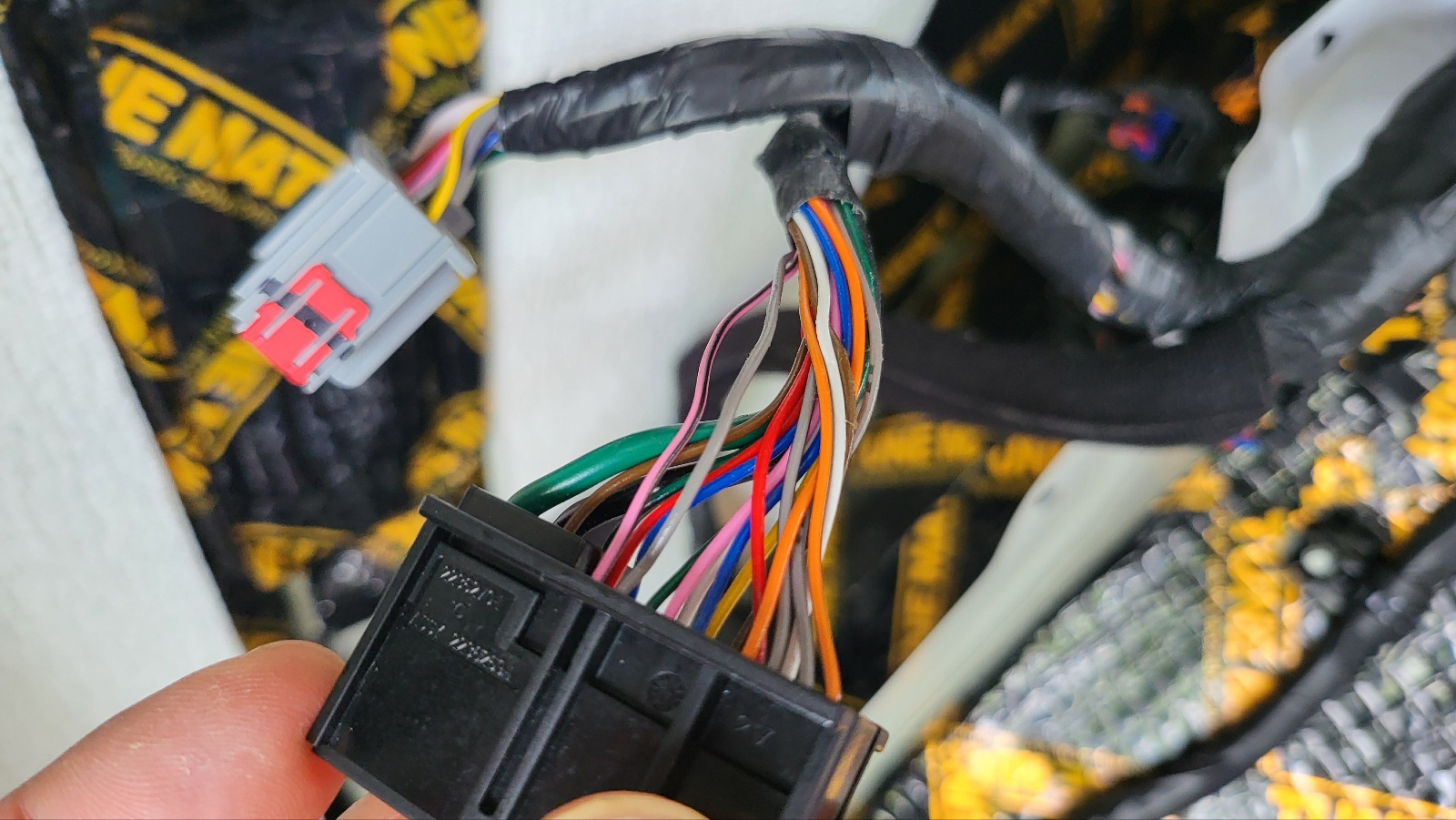

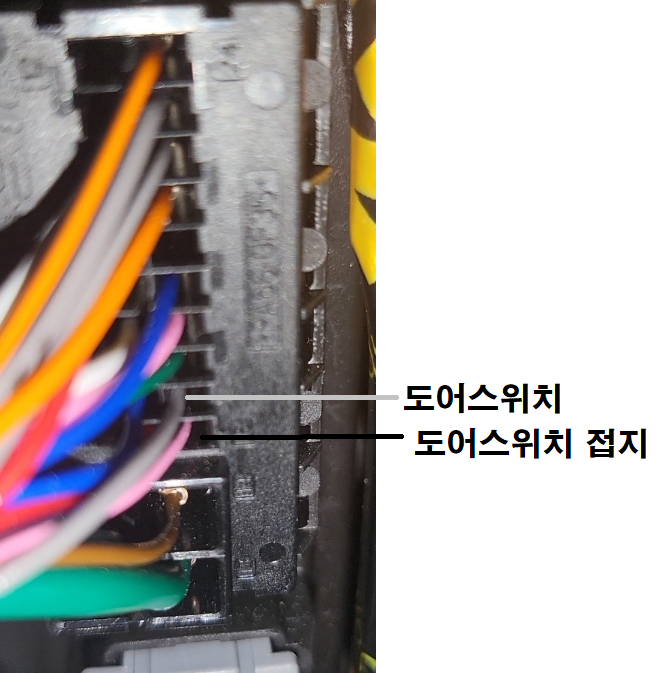

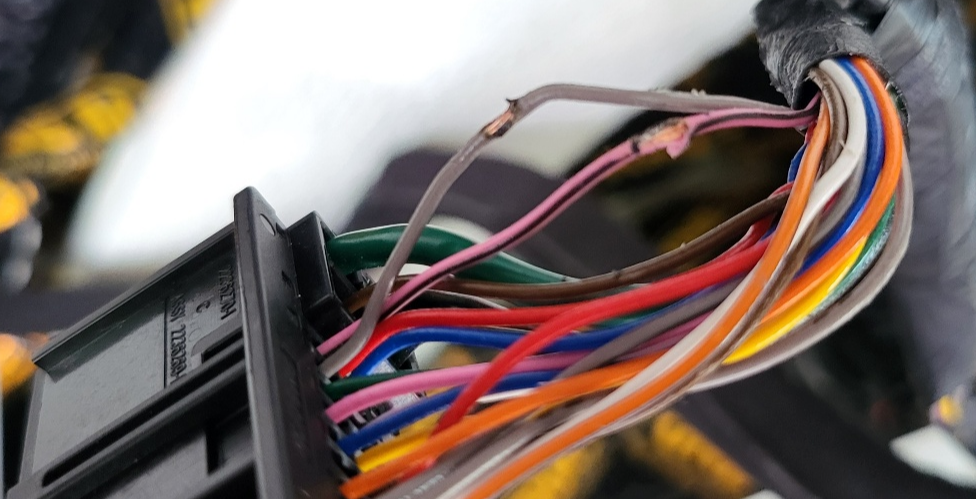

상기 사진의 FR01 근접사진(아래) 에서 가장 끝에 보이는 회색선이 순정 차량의 스위치 2번핀에 연결되어있다.

추가할 스위치의 핀2개 중 1개를 저 선과 연결하고 나머지 하나는 접지로 연결한다.
