DIY . 스타리아 . 트렁크 스위치









DIY .  트렁크 쪽에서  테일게이트 열고 닫는 스위치 달기.



- 필요성 : 순정 스타리아 트렁크 내부에서 테일게이트 열고 닫는 스위치 없음. 트렁크 내부에서 문 열고 닫기 편하게 스위치 장착.



- 작업 방법 요점 : 스타리아 테일게이트 스위치 에 추가 구입한 스위치 병렬로  연결.  스위치에 직접 접근할 필요없이 접근성 좋은 곳 찾아서 연결함(아래 상세 설명 있음).





스위치 선정

- DIY 용으로 판매되는 여러 종의 트렁크 스위치 중에서 제품2(아래 제품) 활용하기로 한다.

- 스위치 연결되는 전선이 커넥터 방식으로 되어있어 DIY 작업 이후 차량 트림 탈거시에도 편리하게 분리 가능.



- 배선 방법

검정색 접지, 백색 스위치  로만 연결해도 스위치 역할 은 충분하다.

붉은색 선을 차량 전원 (12V~ 13V) 에 연결한 경우,  스위치 누르고 있는 중에만 스위치 내부 LED 켜진다.  LED 켜진 상태의 소비전류 실측 값 4mA. 트렁크 스위치 는 오래 누르고 있는게 아니라 잠시 한번 눌러주고 떼는 것이므로  LED 표시한다고 딱히 유용함은 없음.

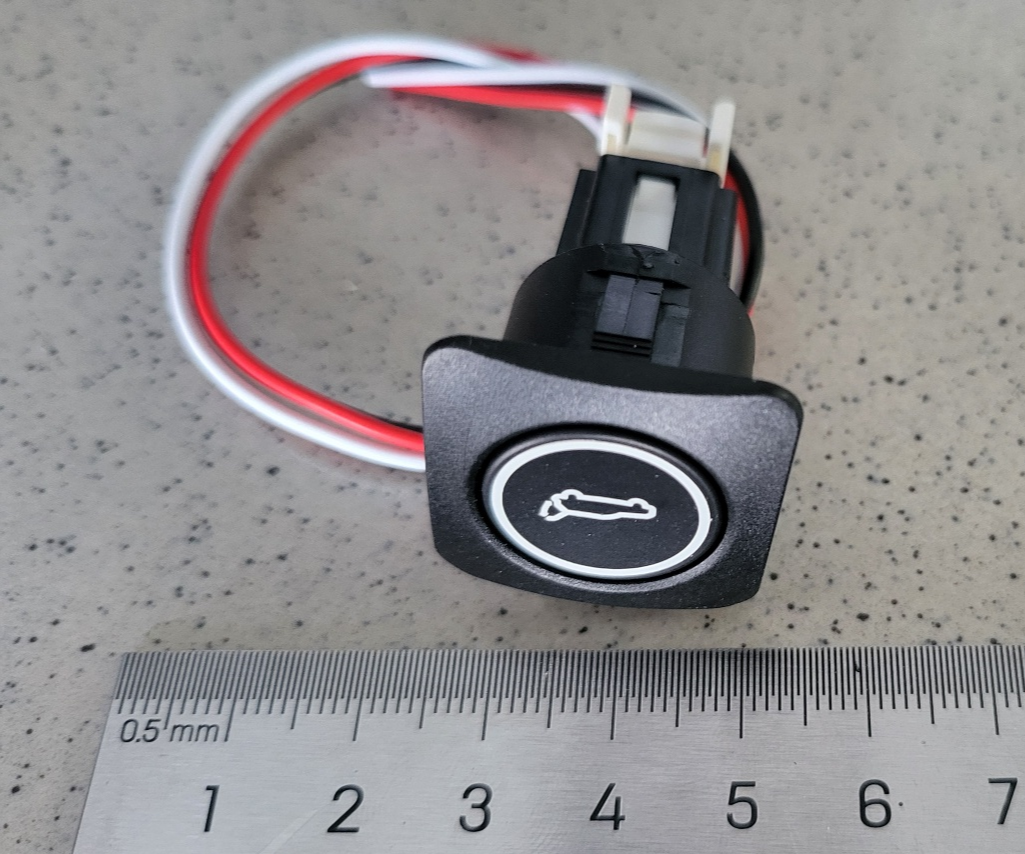

트렁크 스위치





스위치 구입처

2.65US $ 35% OFF|Car Tailgate Switch Innovative And Practical Tank Door Switch Intelligent Electric Trunk Release Reset Button U







스위치 장착

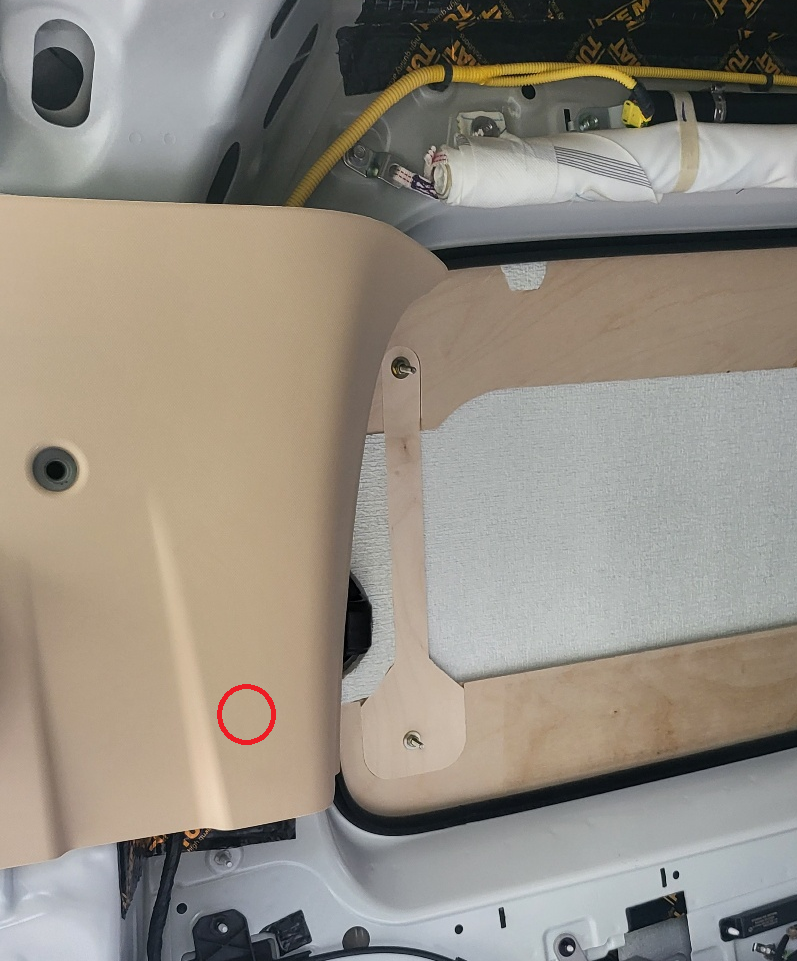

트렁크 측면 필라 트림의 아래 붉은 색 부분이 최적의 장소.

테일게이트 필라트림 탈거 상세. https://igotit.tistory.com/5293

스타리아 . 탈거 . 테일게이트 필라 트림





위 링크 설명중 왼쪽편만 탈거 하면 된다.

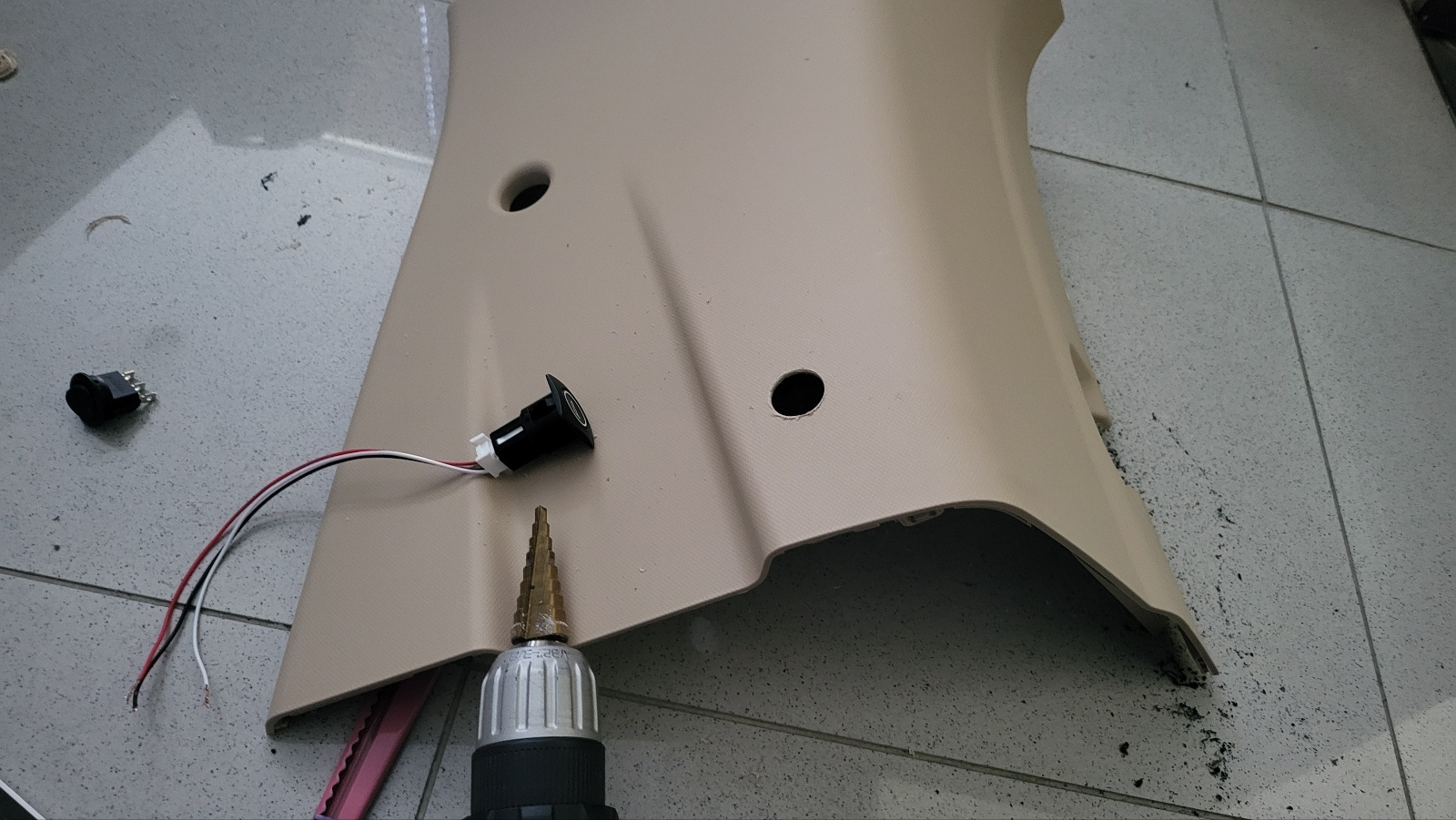

지름 22mm 구멍 내고

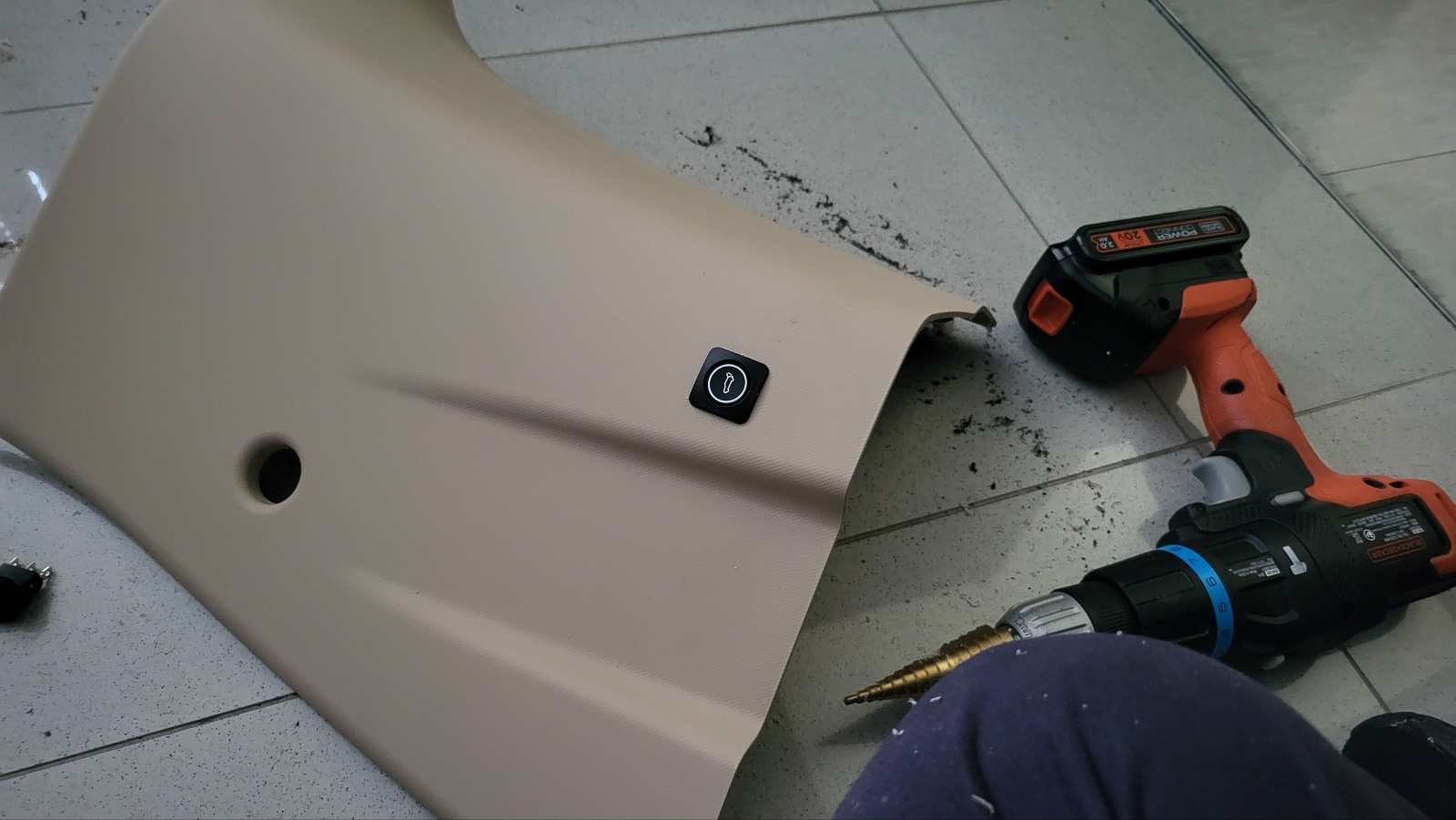

스위치 꼽아보면  빠지지는 않는데 헛돌므로 뒤에서 글루건 이나 접착제로 고정.

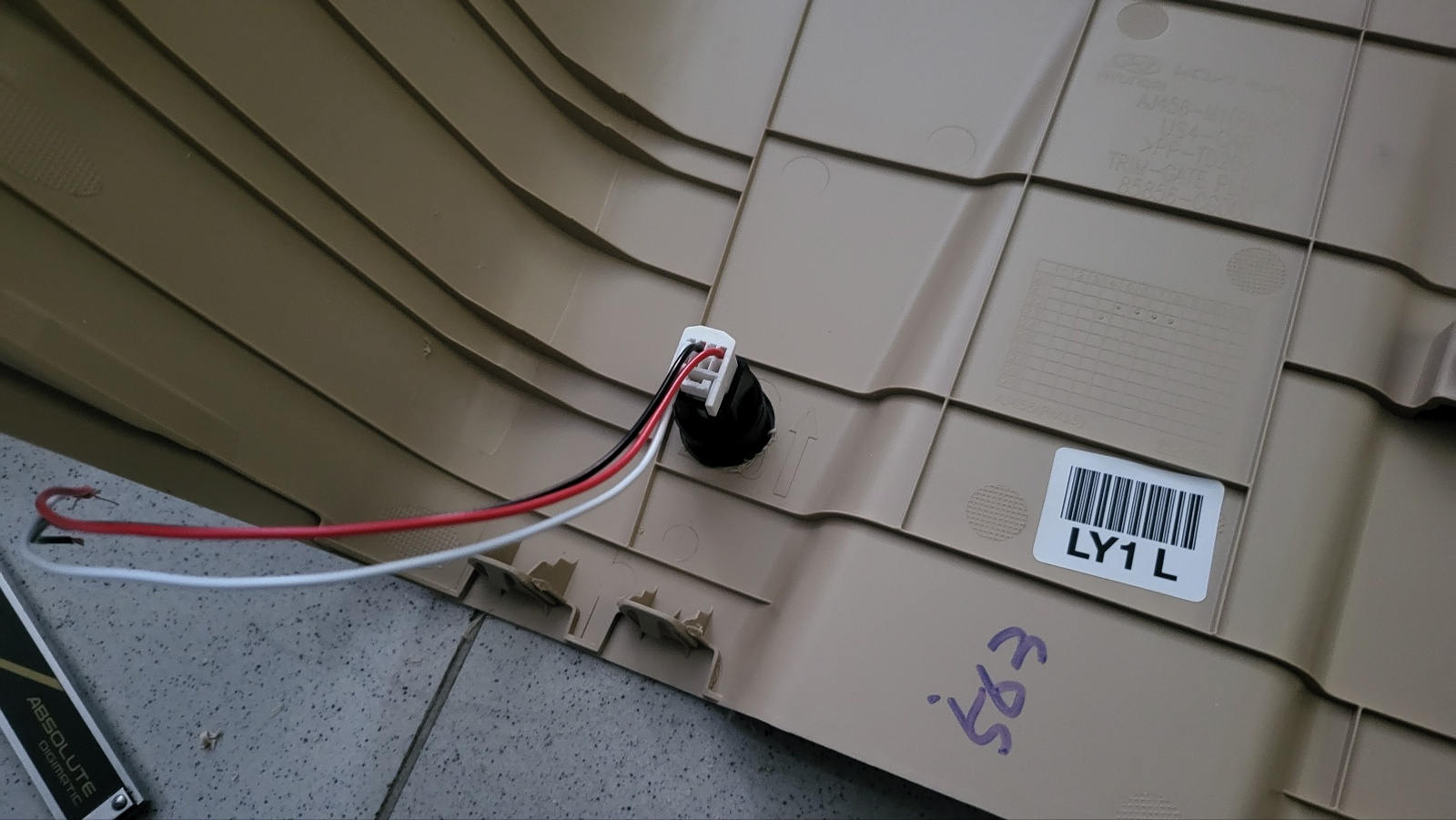

뒤에서 본 모습

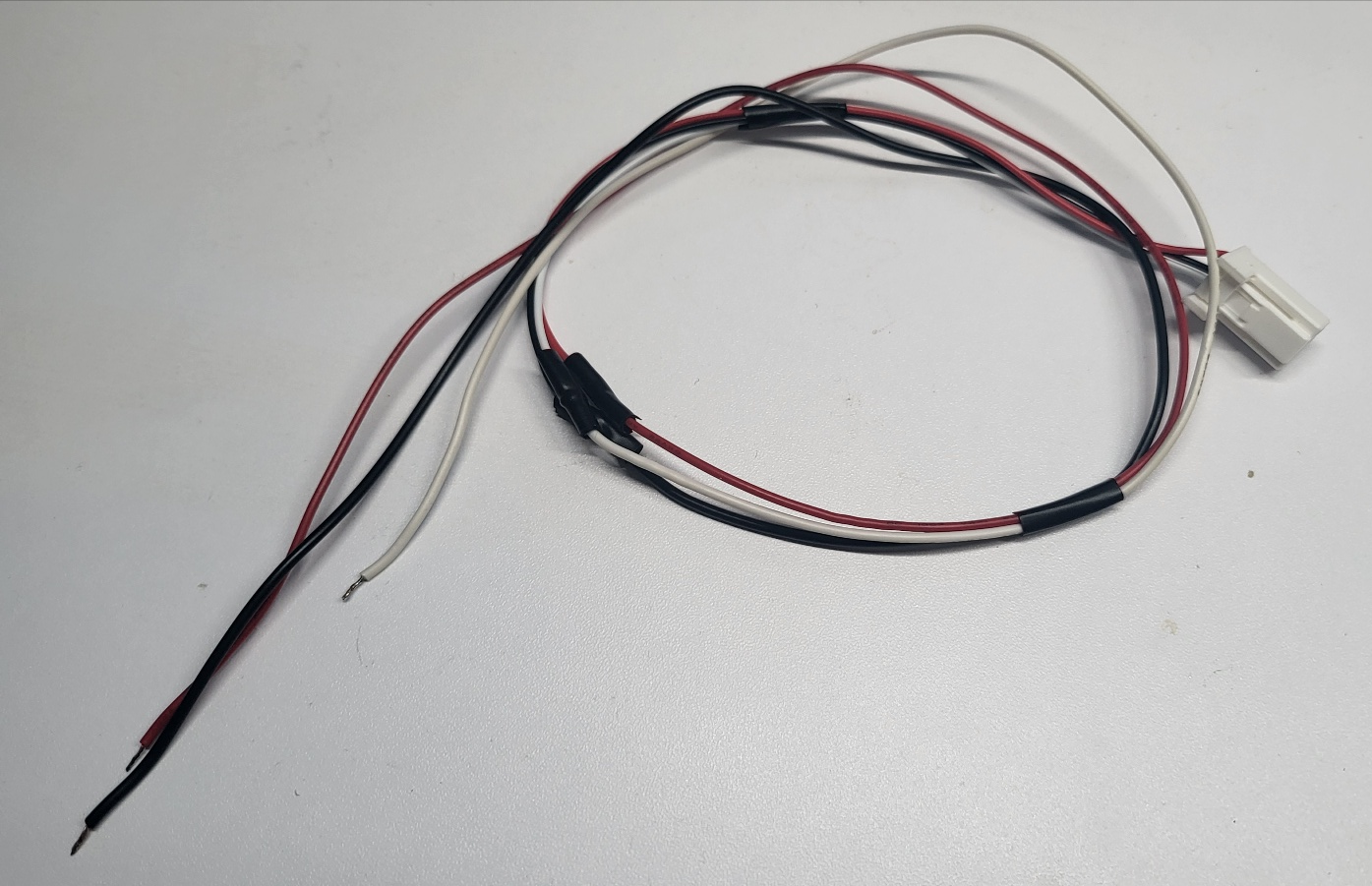

스위치 전선 길이 연장

- 60cm 로 길이 늘림. (60cm 는 좀 아쉬움 65~70cm 가 적당함)









스위치 결선 지점 찾기

- 순정 차량의 테일게이트 스위치에 추가 구입한 스위치를 병렬 연결하기만 하면 되는데, 스위치에 직접 연결하지 않아도 된다.

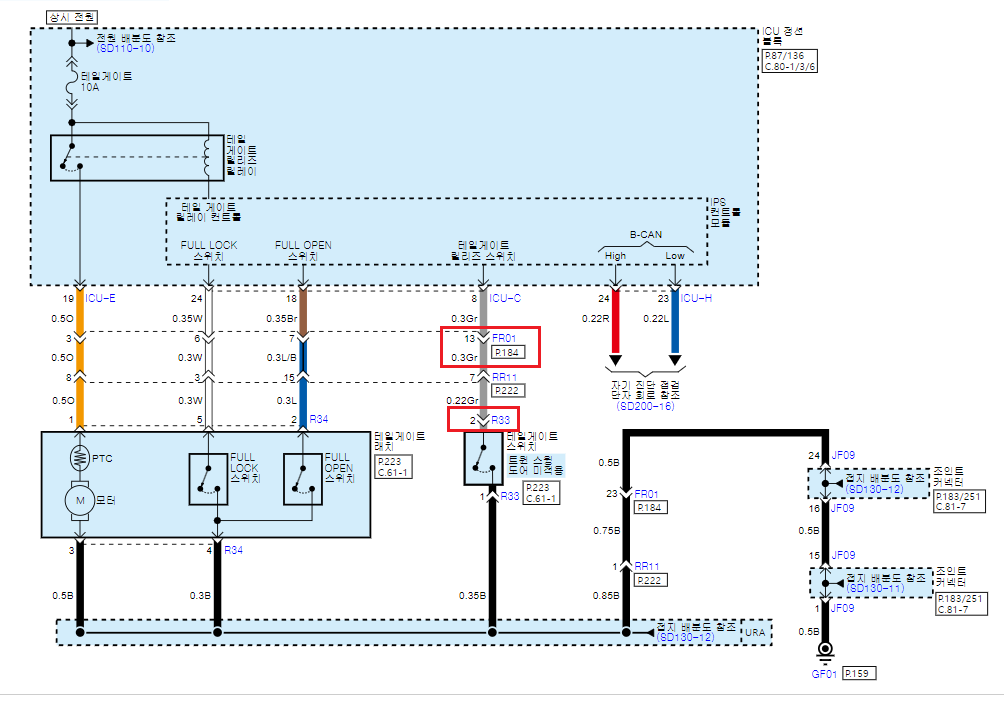

아래 회로도를 보면 R33 이 테일게이트 스위치 이며 이 스위치의 1번핀은 접지이고 2번핀의 연결 상황을 보면 커넥터 FR01 의 핀 13으로 연결되어있다. 선 색상은 Gr (그레이) 임.

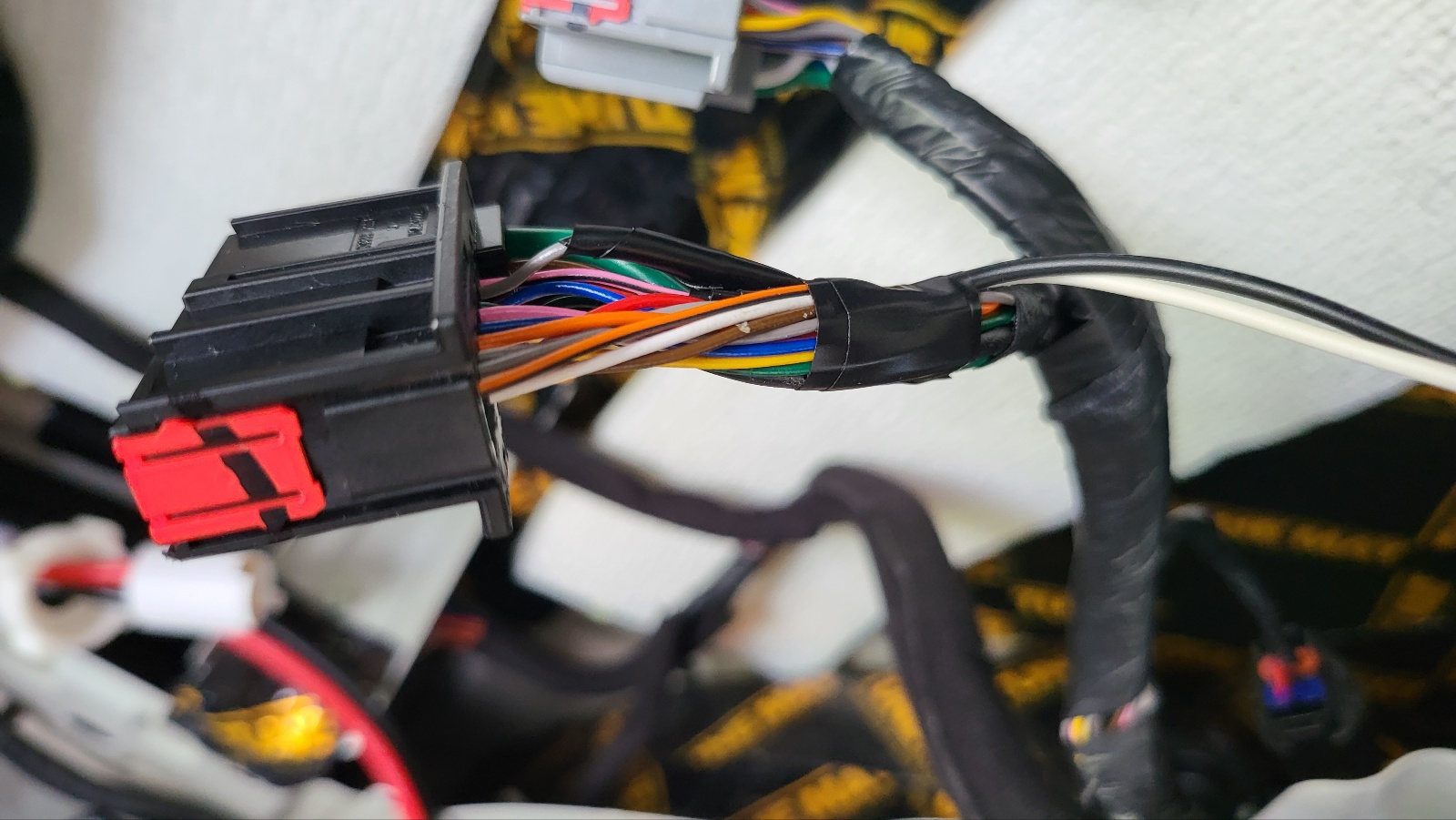

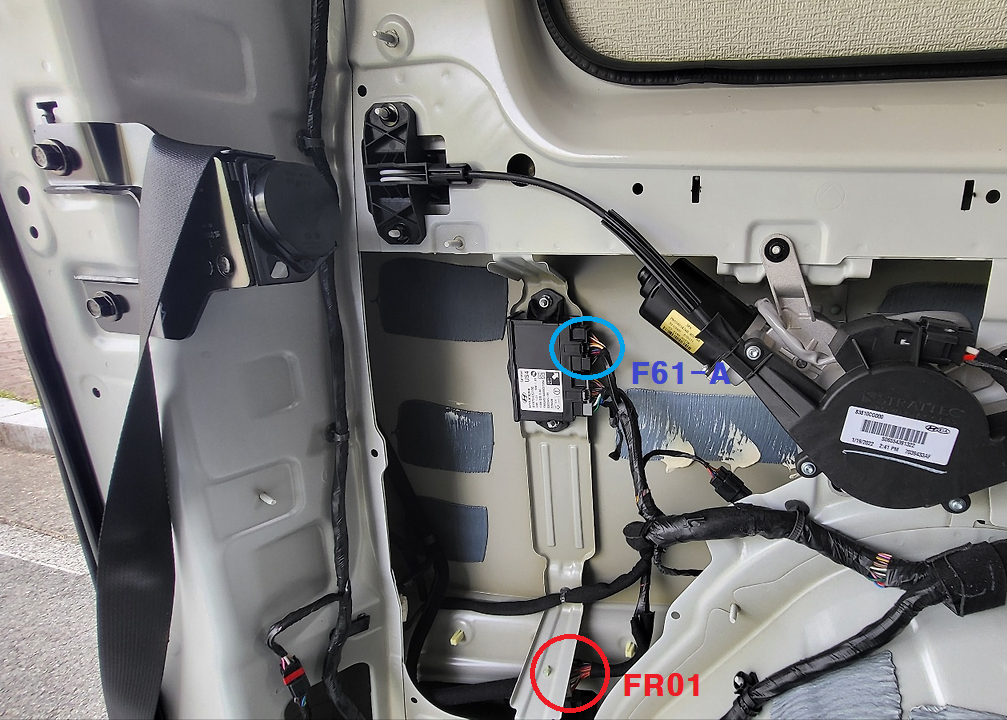

스위치 R33 에 직접 접근하려면  테일게이트 트림 분리해야 하는 반면, FR01 은 트렁크 측면 트림만 분리하면 쉽게 접근된다. FR01 위치는 아래 사진의 붉은색 원 부분.



FR01 뿐만 아니라 아래 사진의 파란색 원형 부분인 F61-A 의 16번 핀과 스위치 접지선 인 F61-A 의 15번 핀  (핀맵 상세보기 : https://igotit.tistory.com/5511 )에도 연결 가능하다.

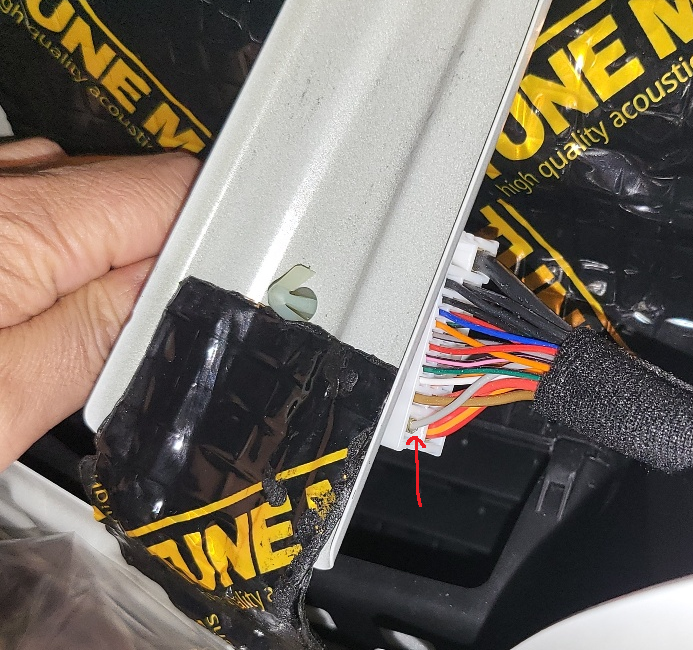

상기 사진의 FR01 근접사진(아래) 에서 가장 끝에 보이는 회색선이 순정 차량의 스위치 2번핀에 연결되어있다.

추가할 스위치의 핀2개 중 1개를 저 선과 연결하고 나머지 하나는 접지로 연결한다.

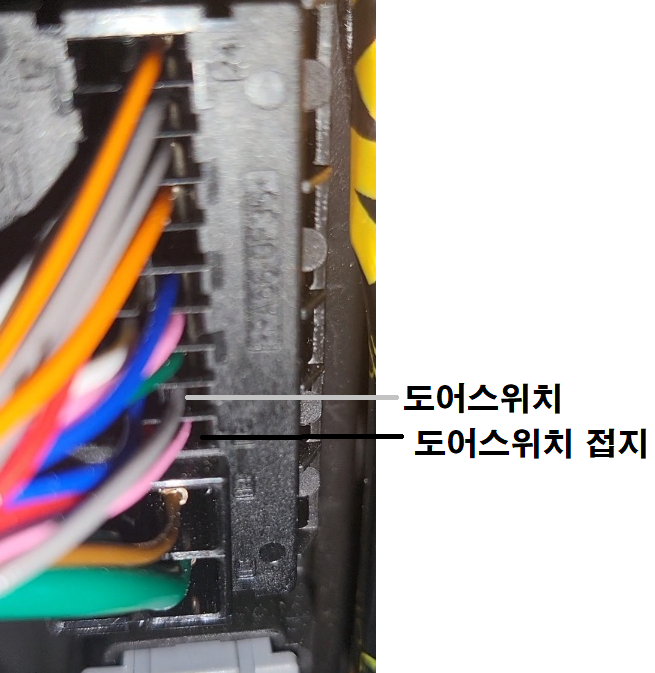

F61-A 의 도어 스위치 선

- 회색선이 도어 스위치선이며, 바로 아래 선이 스위치 접지선이어서 작업성 훨씬 용이함.

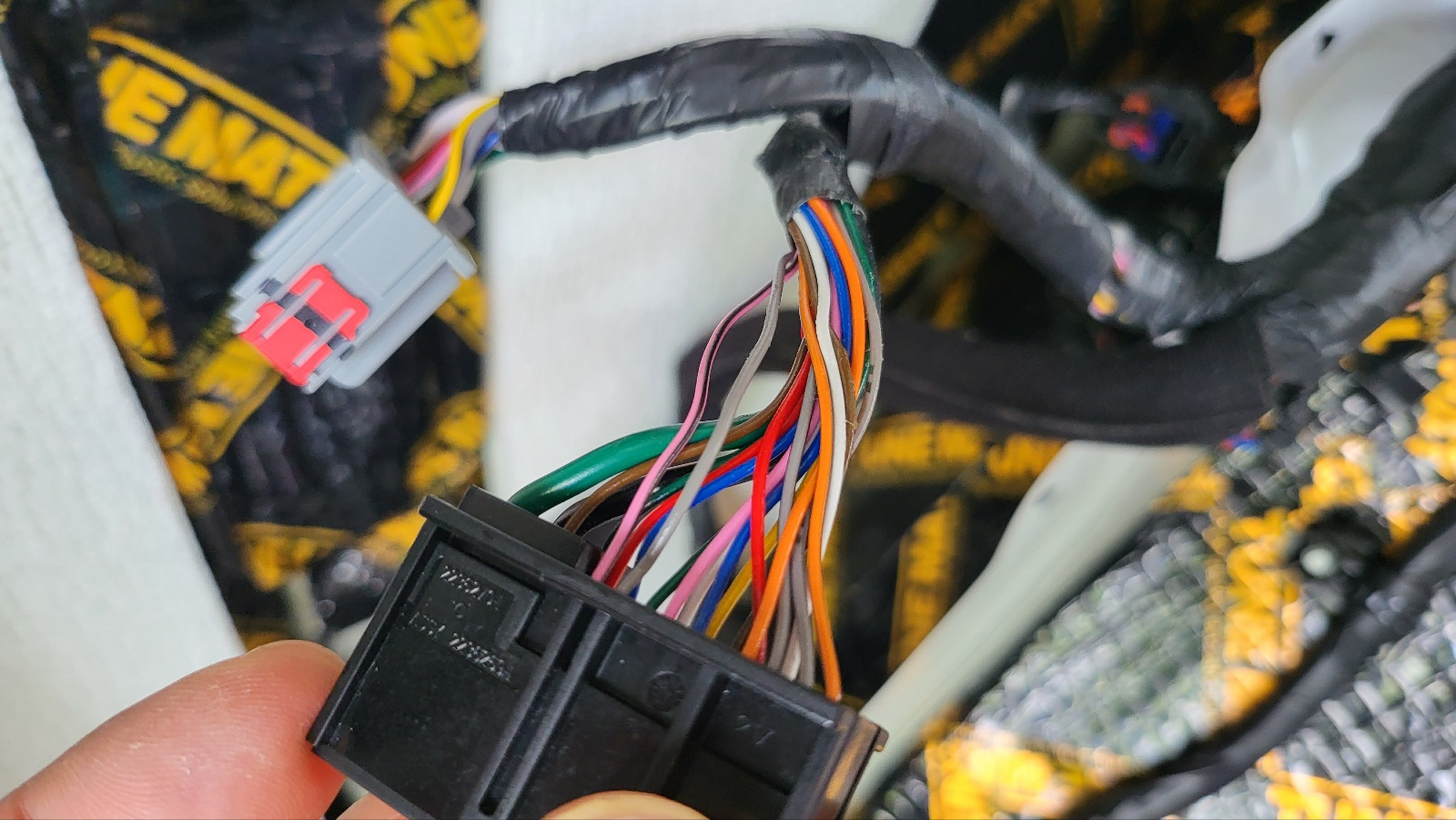

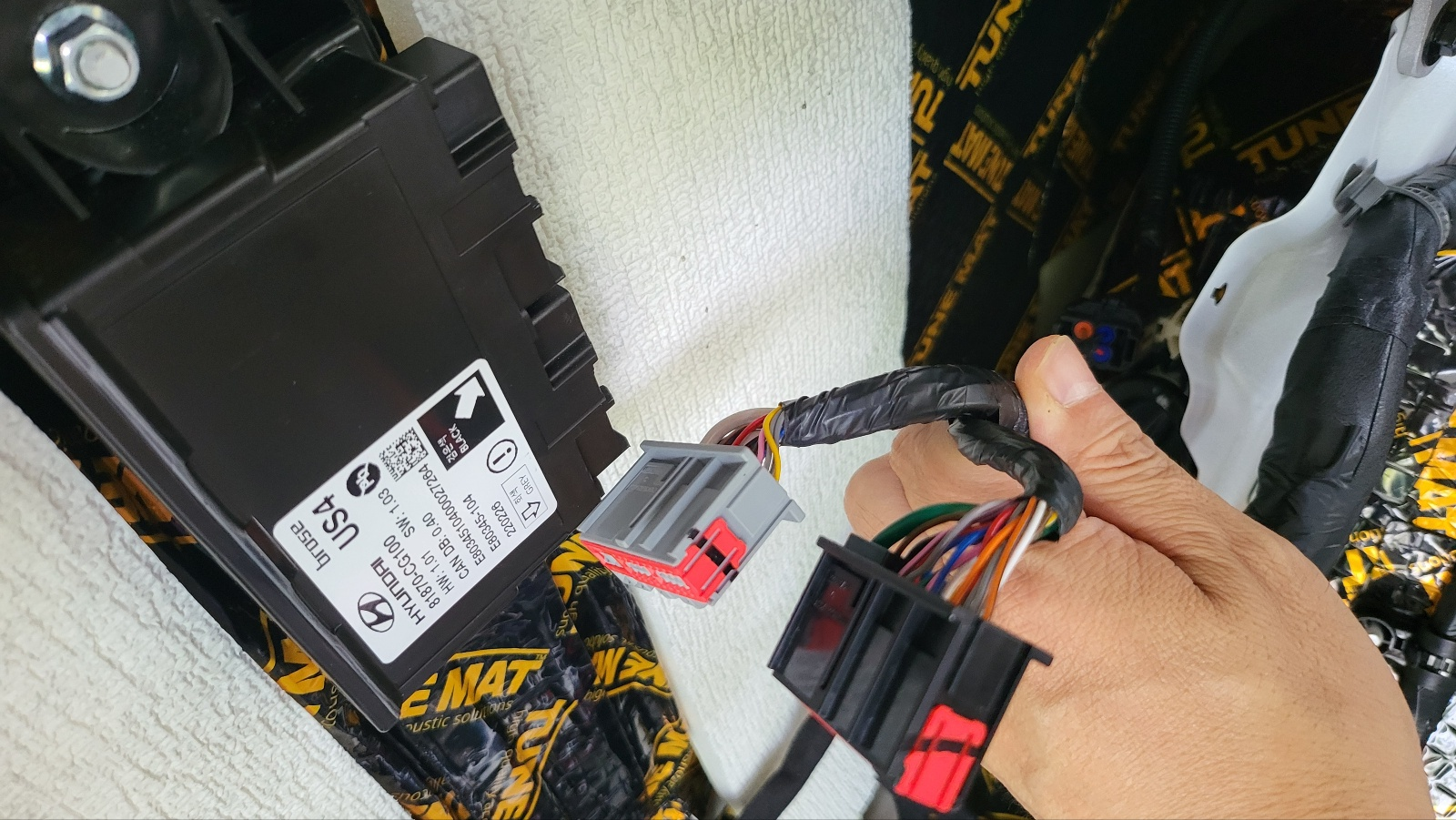

작업 용이하게 커넥터 빼고, 아래 사진의 검정색이 F61-A





전선에 감겨져 있는 절연 테이프 일부 벗겨낸다.

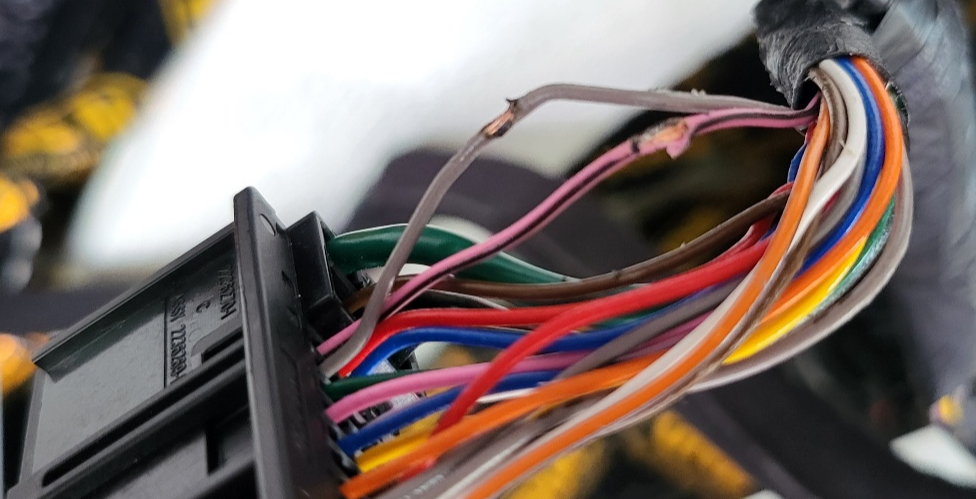

회색(트렁크스위치 신호선) 선과 분홍색에 검정줄무늬 있는 선(스위치 접지) 의 일부만 커터칼로 벗겨내서 구리선 노출시킨다.

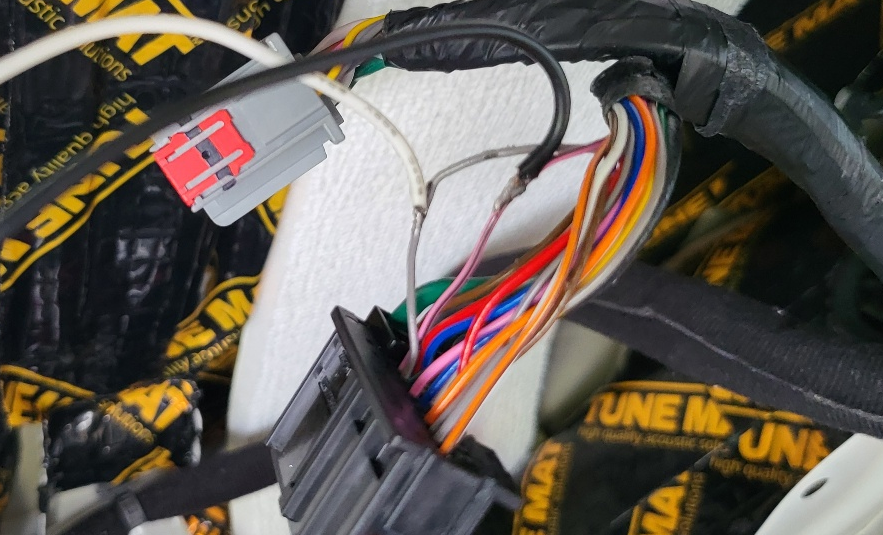

스위치로 연결할 선을 땜 한다.



절연 테이프로 마감하고,

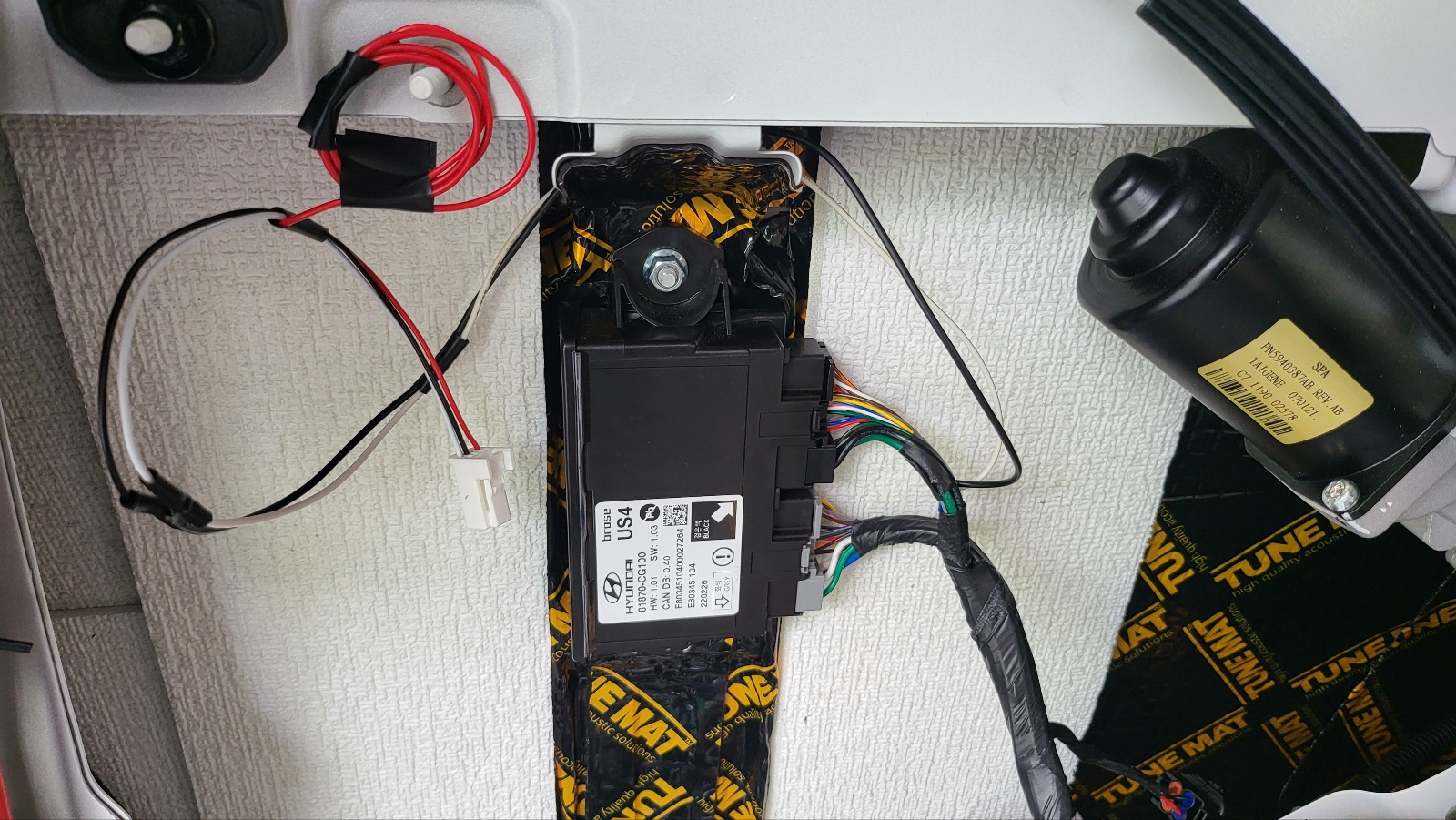

커넥터 다시 꼽아주고, 선정리



백색 커넥터를 스위치에 꼽아주면 작업완료.



참고.

커넥터 분리했다 다시 연결하면 트렁크 스위치 눌러도 정상 작동안한다. 테일게이트 리셋 시키면 정상 작동함.

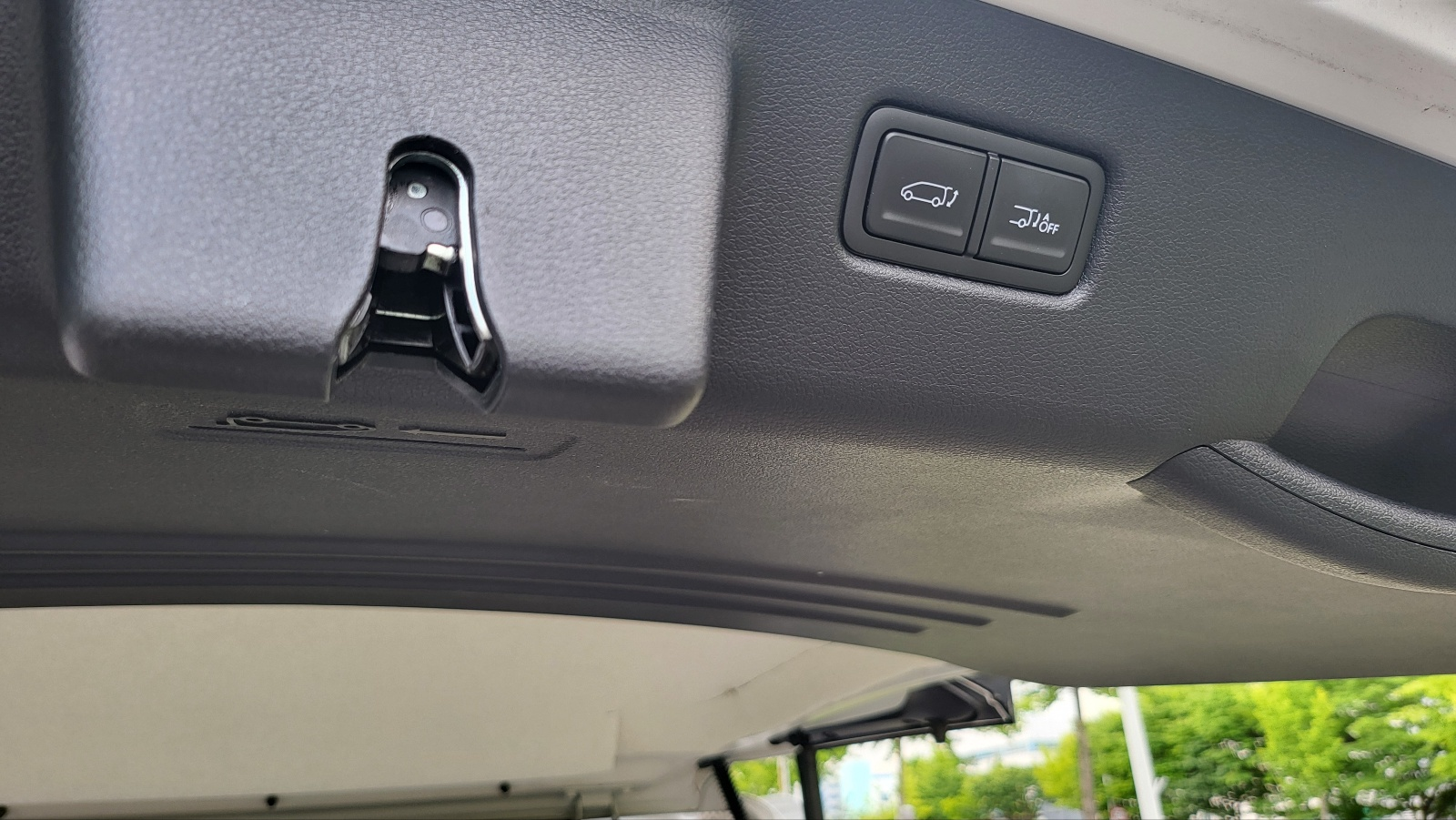

리셋방법 : 아래 사진의 왼쪽 버튼 누른 상태에서 번호판위에 있는 테일게이트 스위치 길게 누르고 3초정도 유지하면 삐 소리 나면서 리셋된다. 이후 수동으로 문 닫으면 완료. 스위치 눌러보면 정상 작동함.

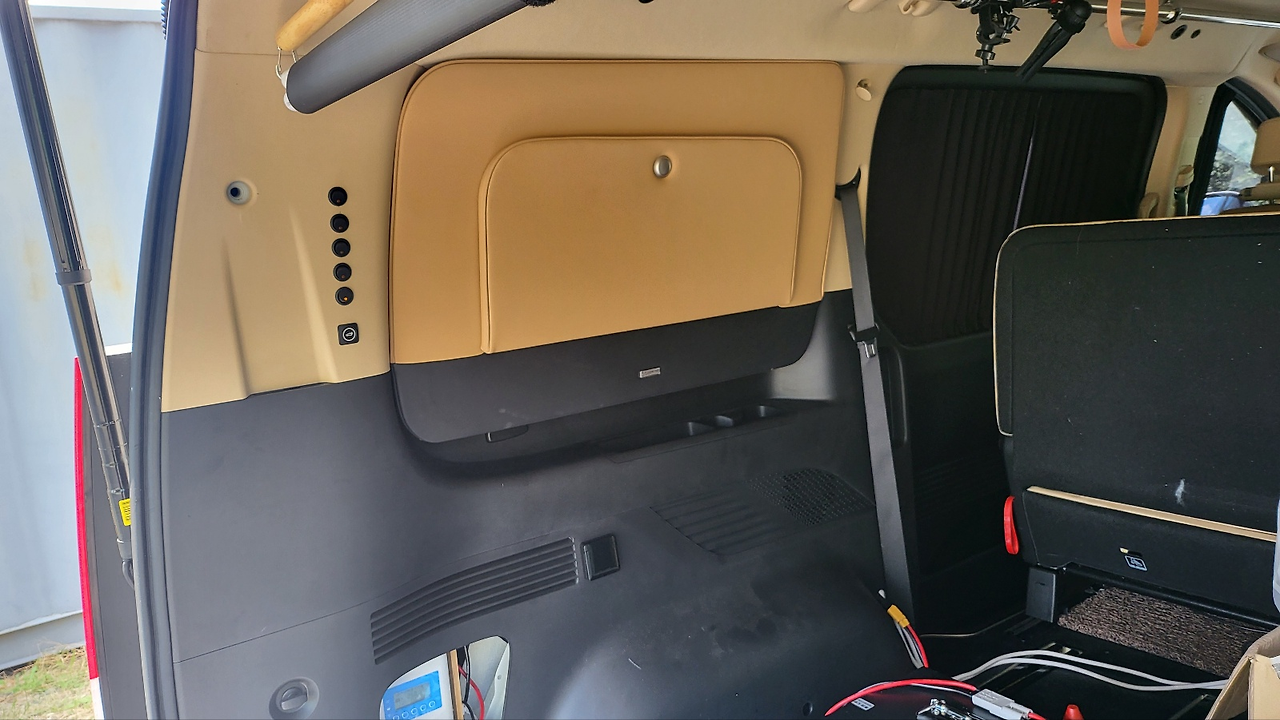

트렁크 스위치 최종 모습

- 아래 사진의 베이지 색  트림의 가장 아래 사각형 버튼이 트렁크 열고 닫는 버튼.

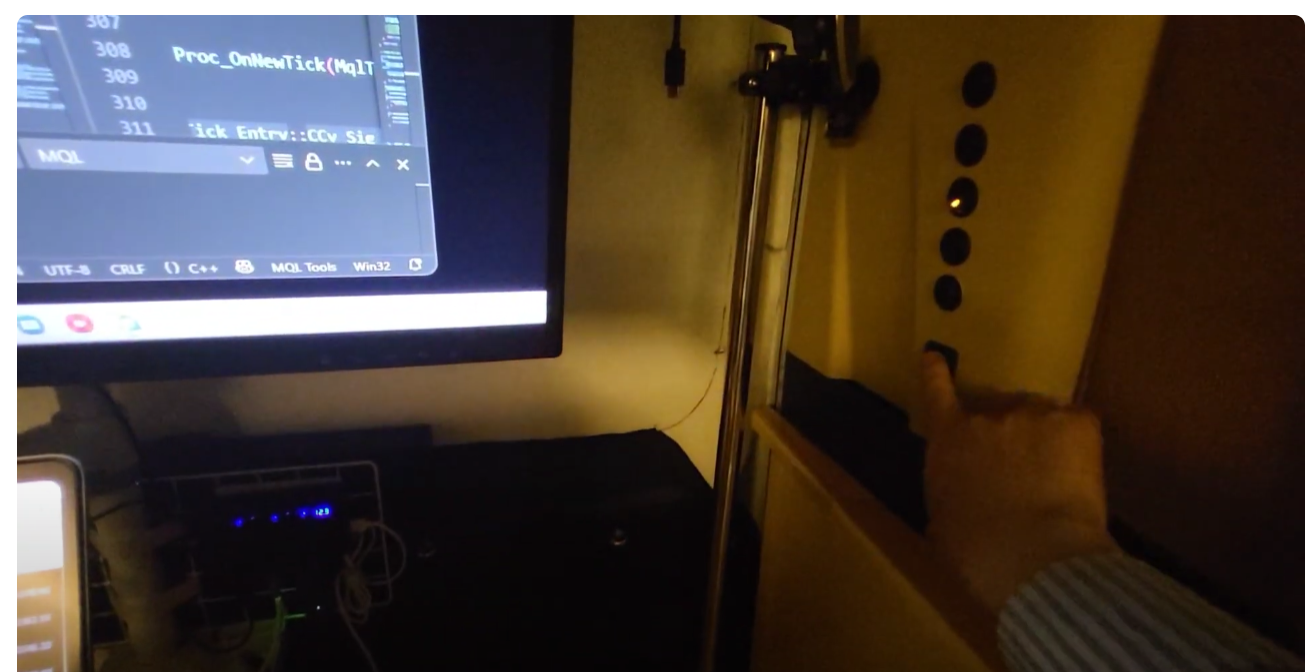

- 차량 내부에서 테일게이트 열고 닫기 완전하게 작동.

트렁크 스위치
