빔 스크린 . 반자동 롤 되감기. 60인치

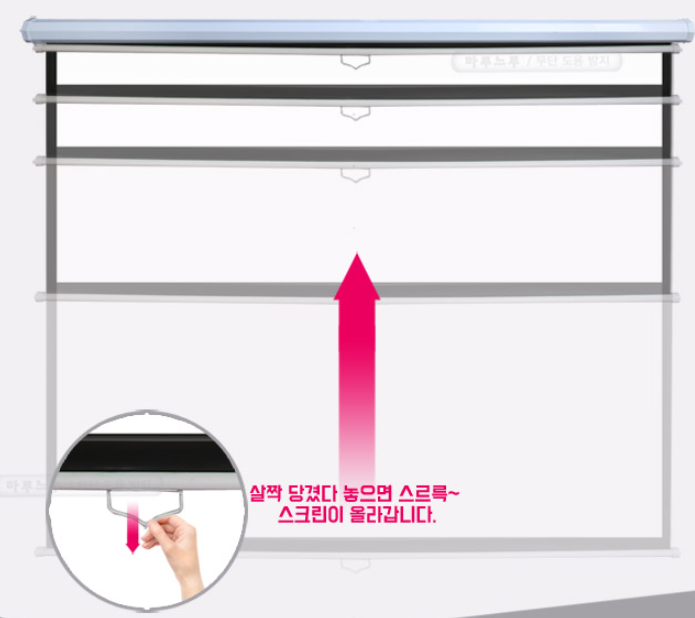

- 펼쳐진 상태에서 손잡이를 당기면 자동으로 감김

- 스크린 게인 : 1.3

- 무게 : 3.3kg . 제품 설명란에 무게 정보 없길래 구입후 직접 측정.

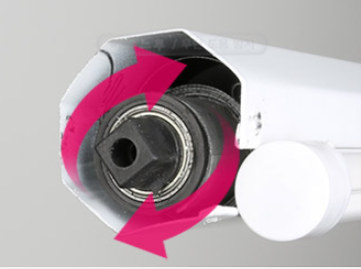

회전 스프링 및  버퍼 구현되어 있음 : 버퍼 구현 되어 있어야  천천히 회전 가능.







벽, 천장 고정 가능.





구입처



- 60인치 구입

마루느루 60인치 반자동 시네마 스크린 H60 - 스크린 | 쿠팡





포장

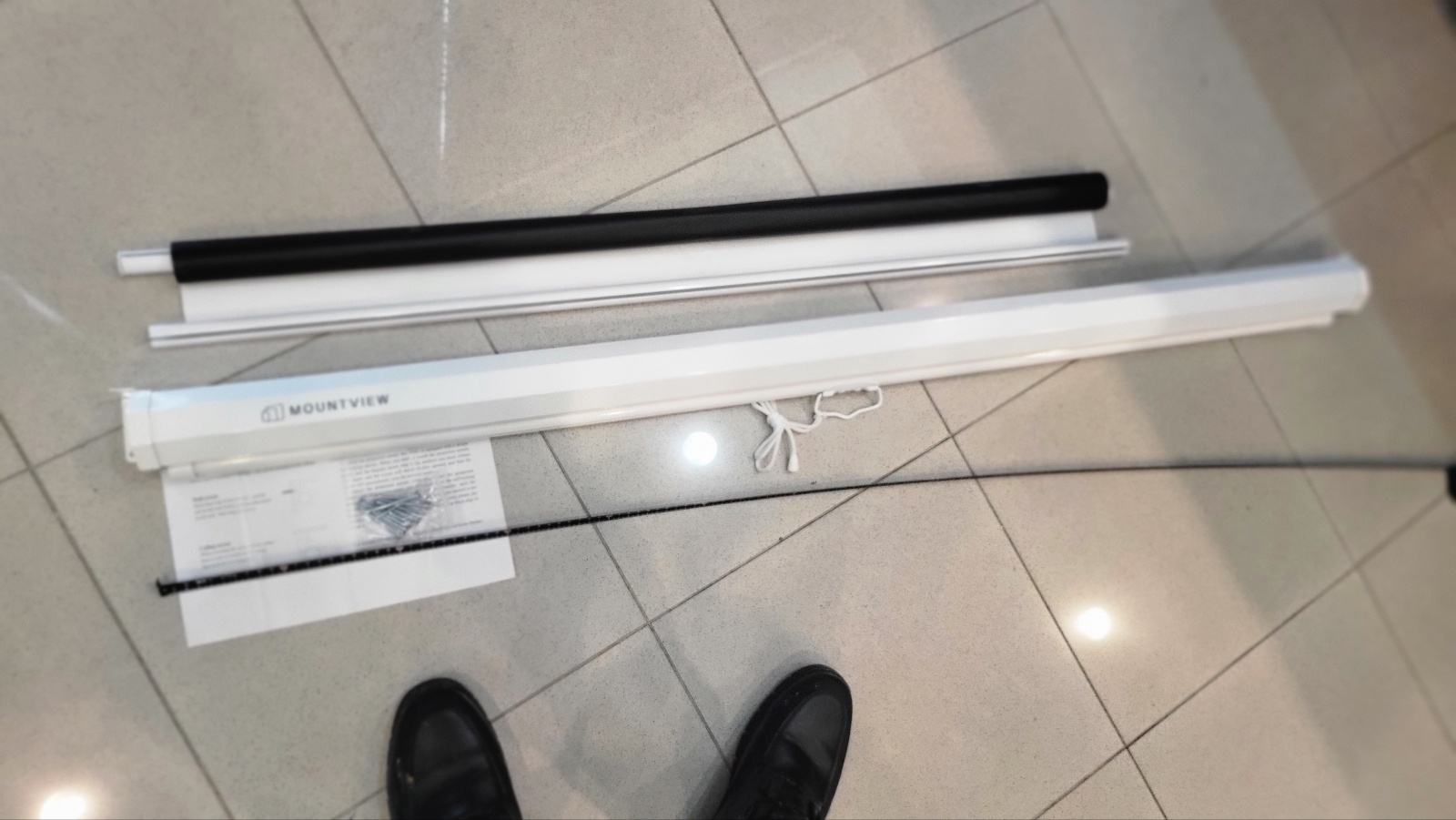

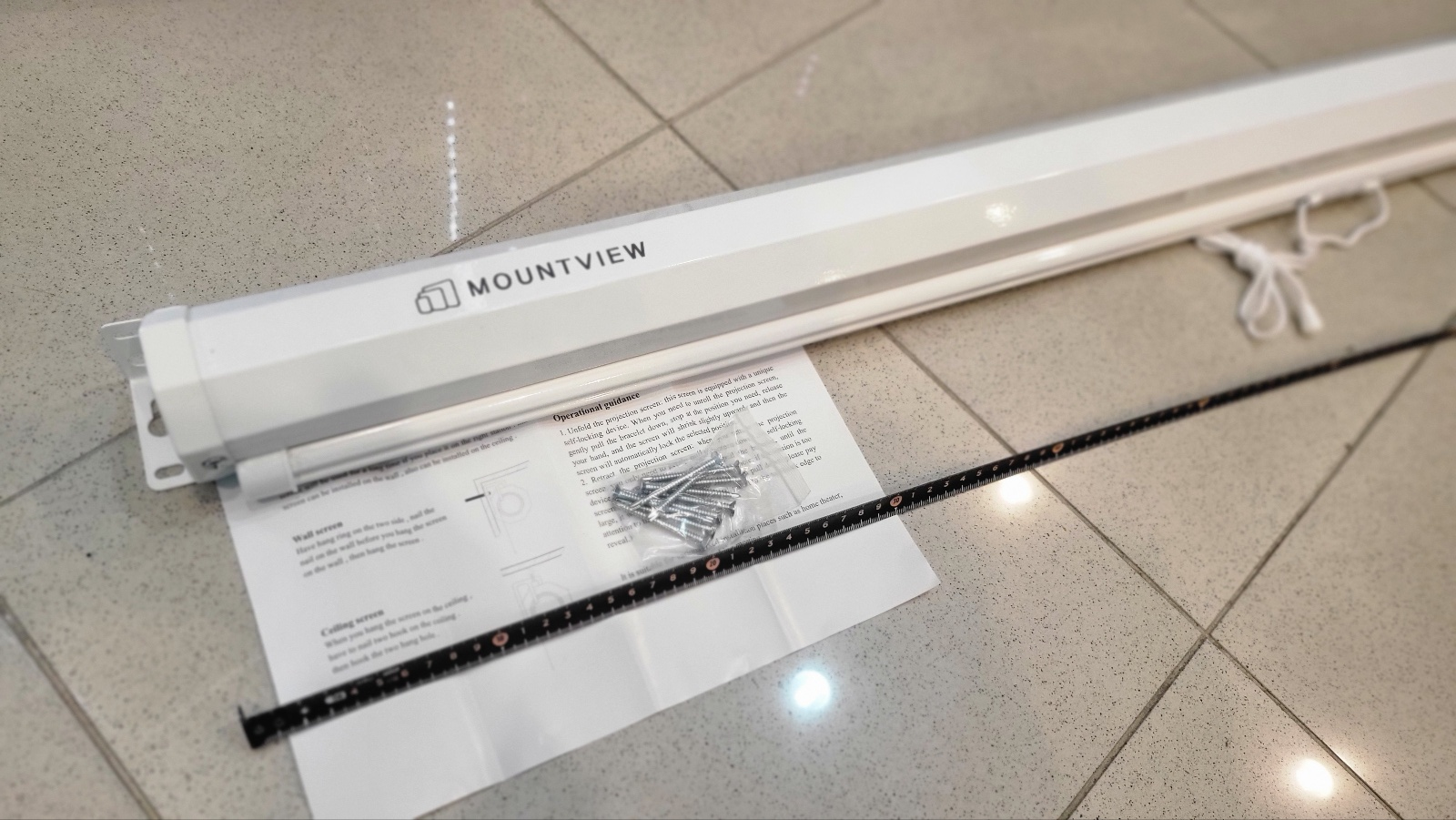

구성품 전체

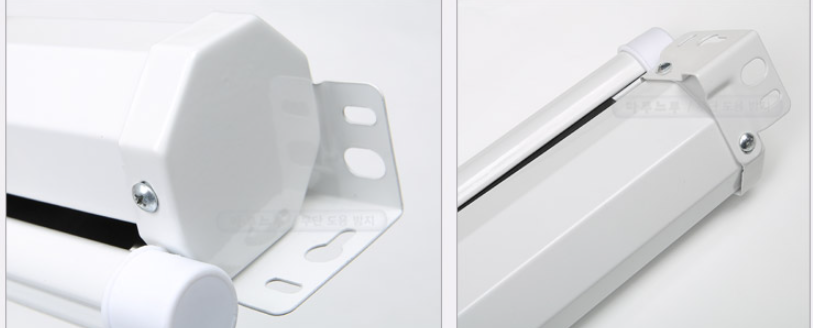

- 벽고정용 브라켓은 분리되어있지 않고 측면 마감 금속캡에 용접되어 있다.





기보유 50인치 족자형 스크린과 크기 비교

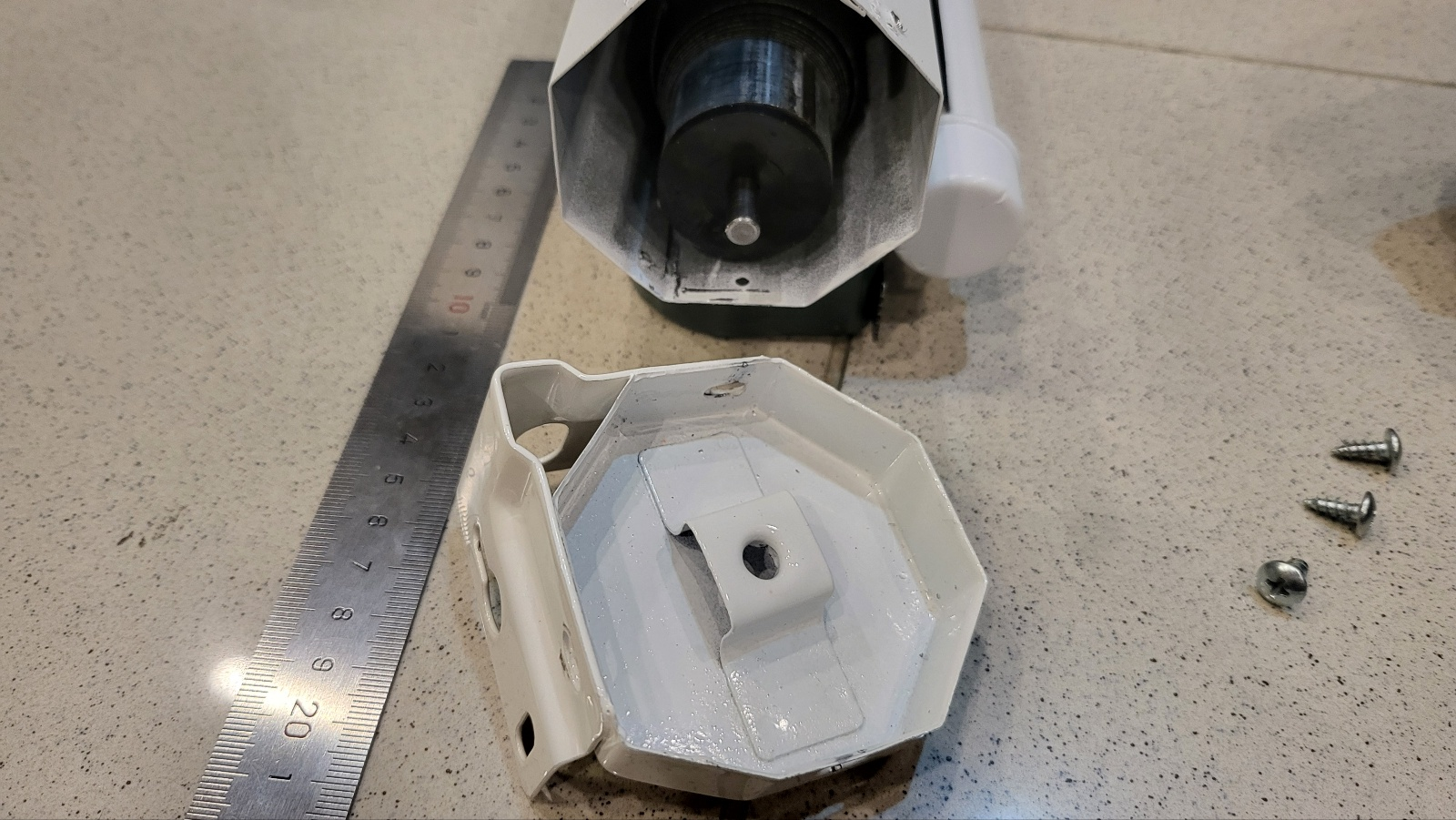

제조불량 : 스크린 펼치려는데 봉의 양끝이 금속 마감캡에  박혀있어서 안빠짐





마감캡 볼트 분리해야 스크린 빼낼 수 있음.

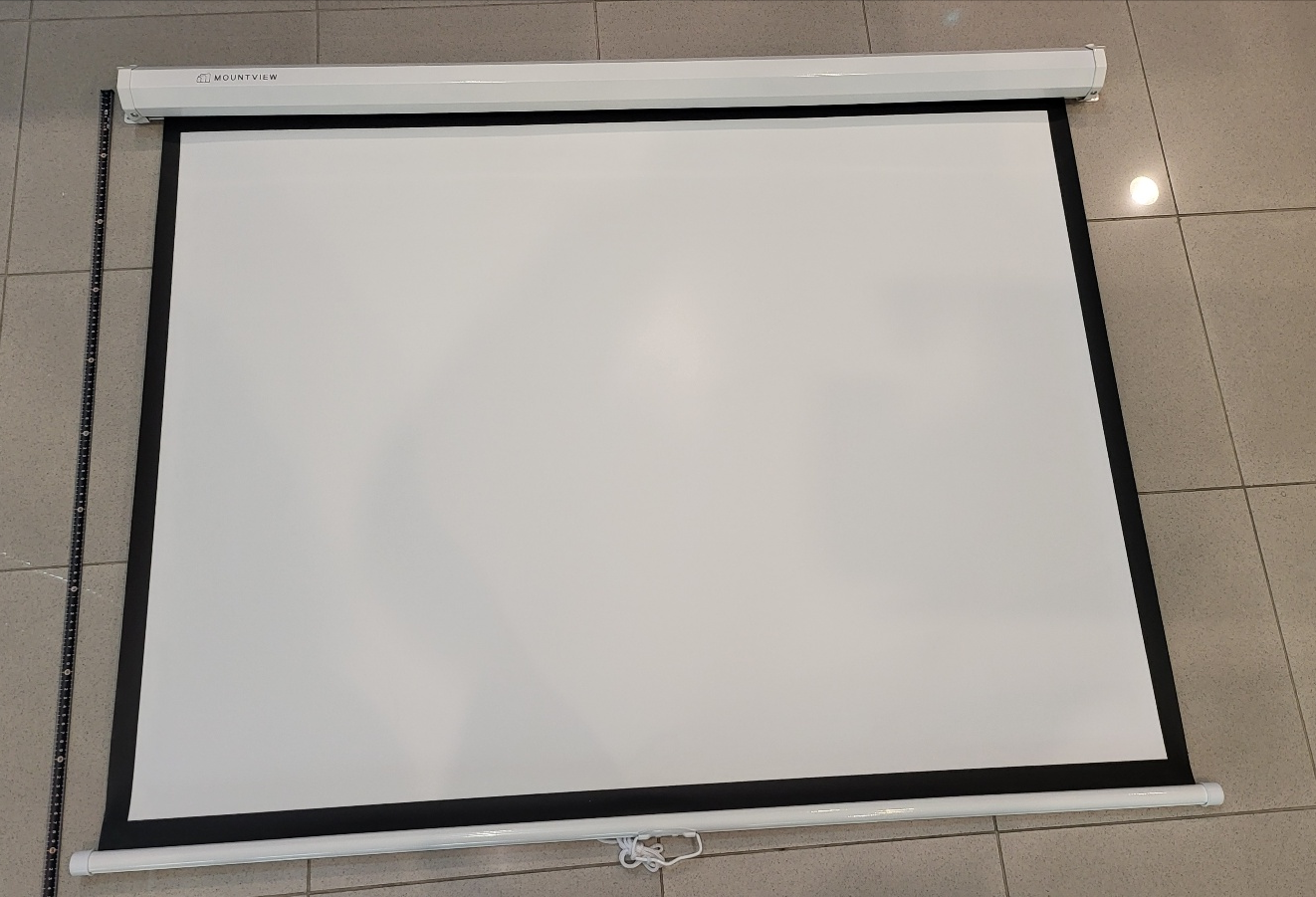

스크린 모두 펼침



- 적당한 스프링 텐션이어서 스크린 펼침 용이.

- 펼친 이후  스크린을 아래로 조금 더 당기면 락 해제되면서 자동으로 되감기되며 강도 적절.

- 족자형 대비 주름 없는 스크린 평활 품질 양호.

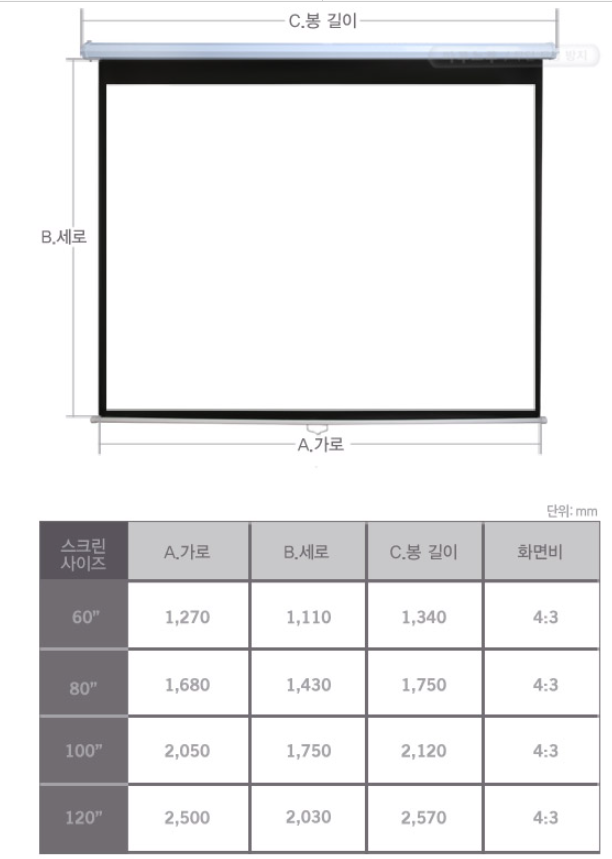

치수

스크린 세로 방향 치수

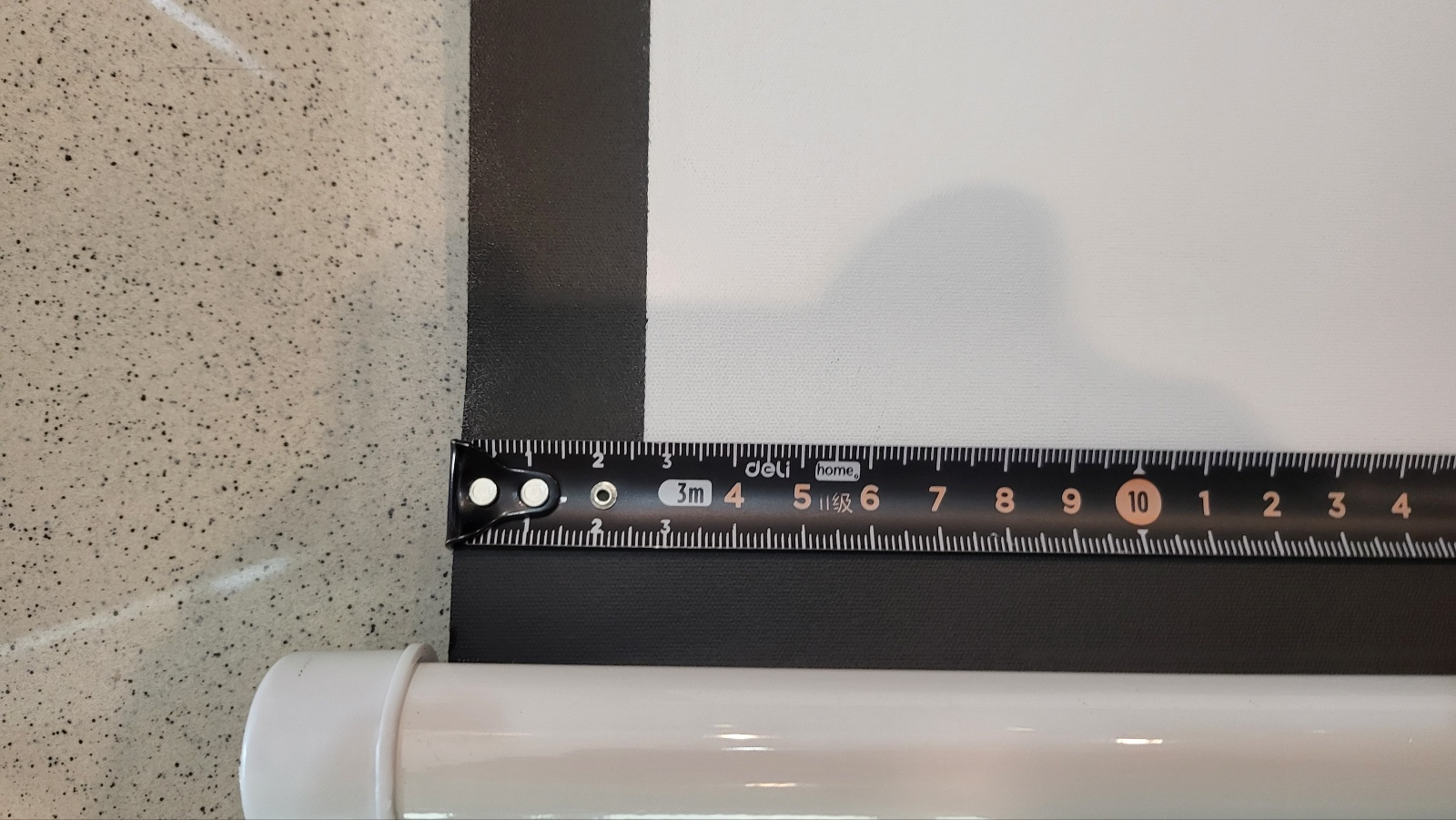

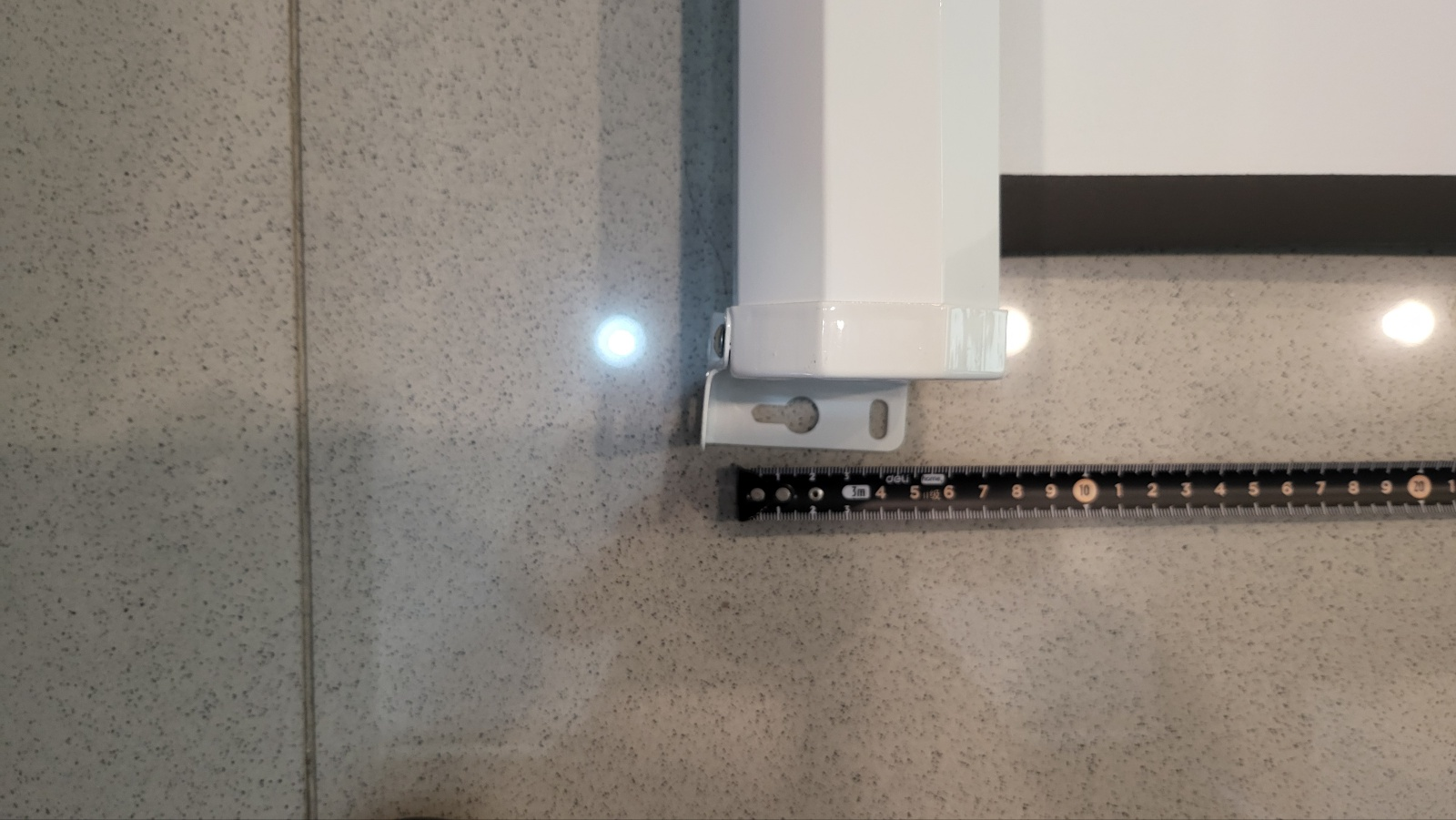

위 사진의 줄자 시작점





봉끝까지 1,030mm

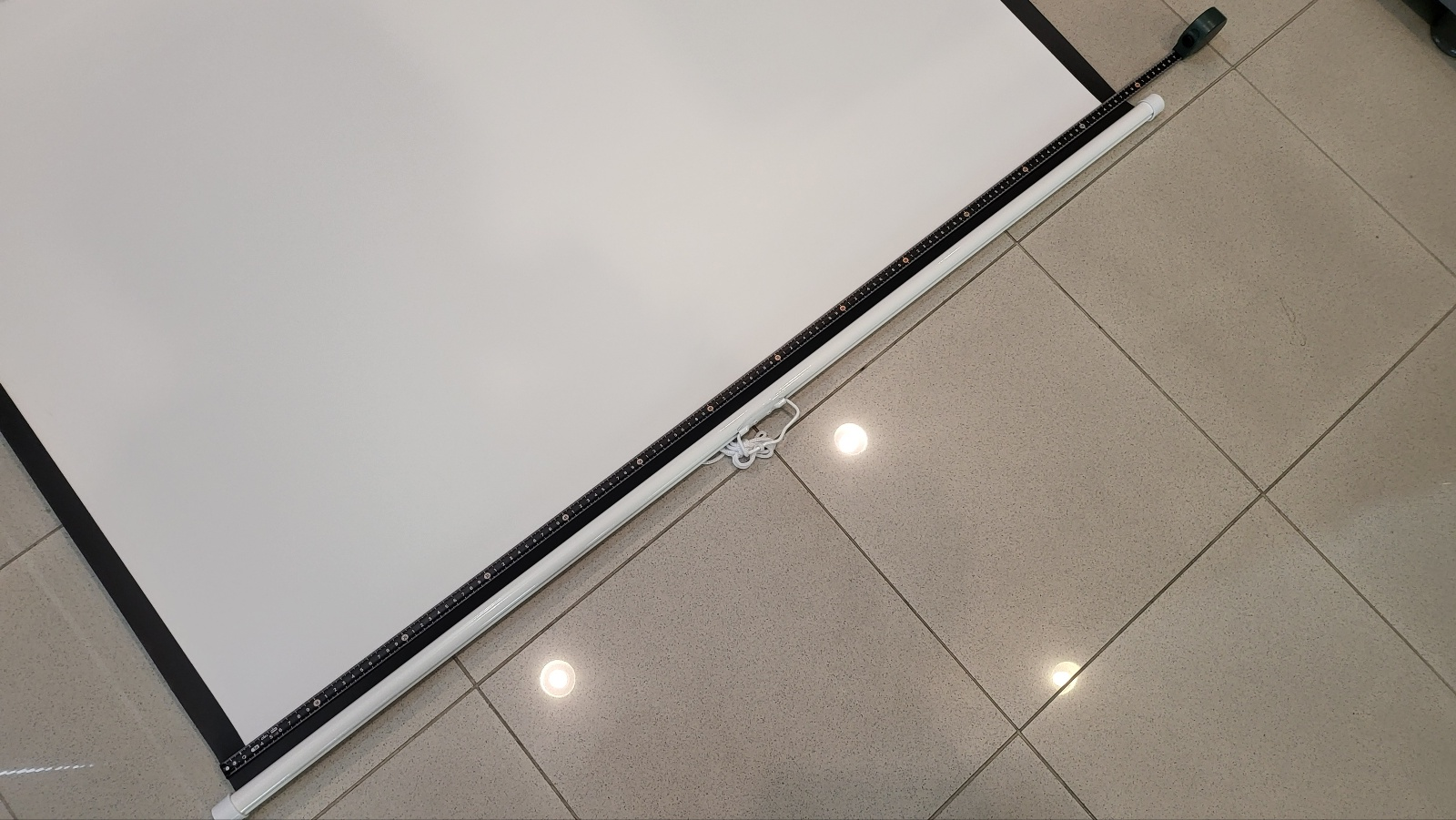

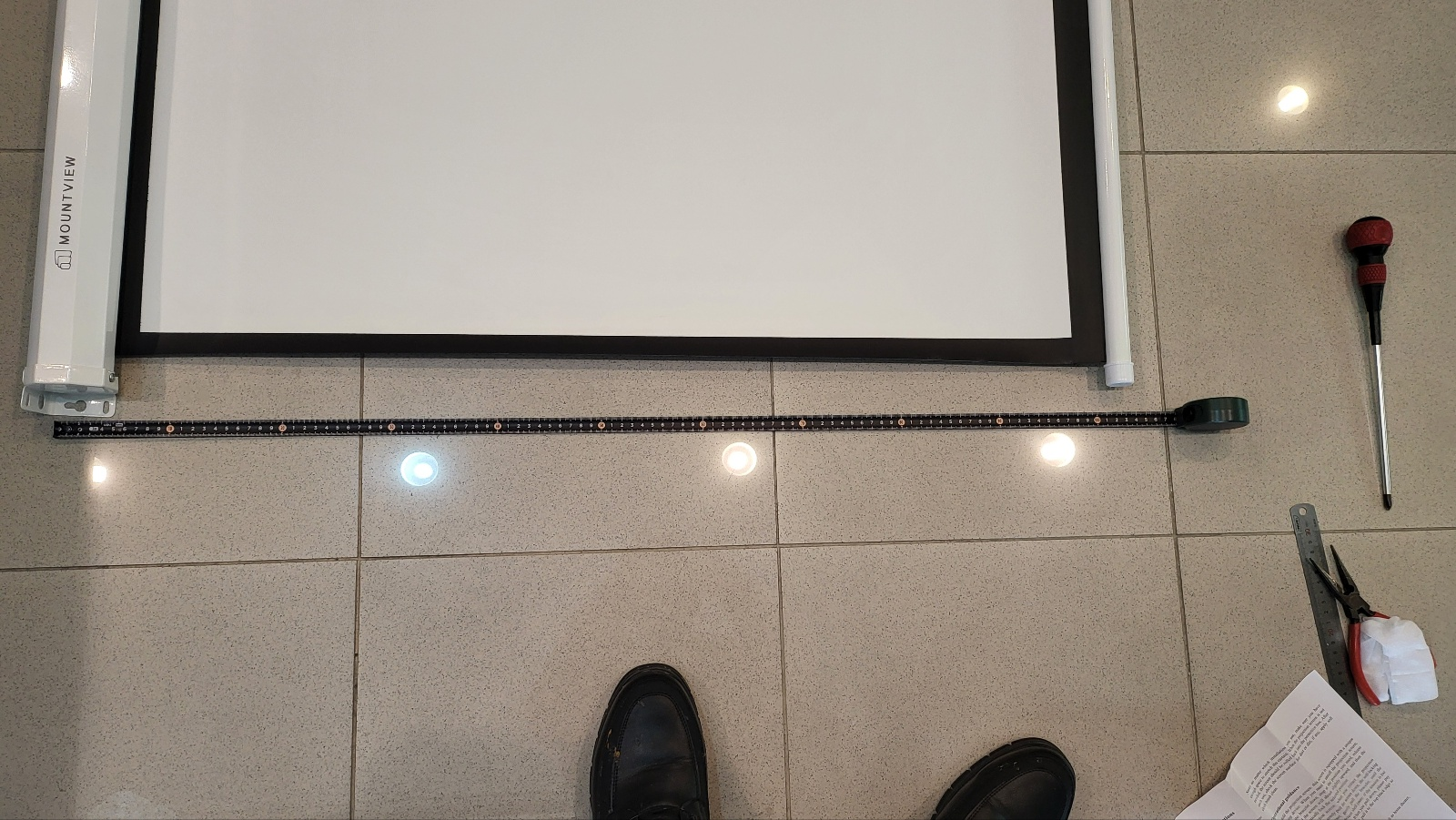

스크린 가로 방향 치수

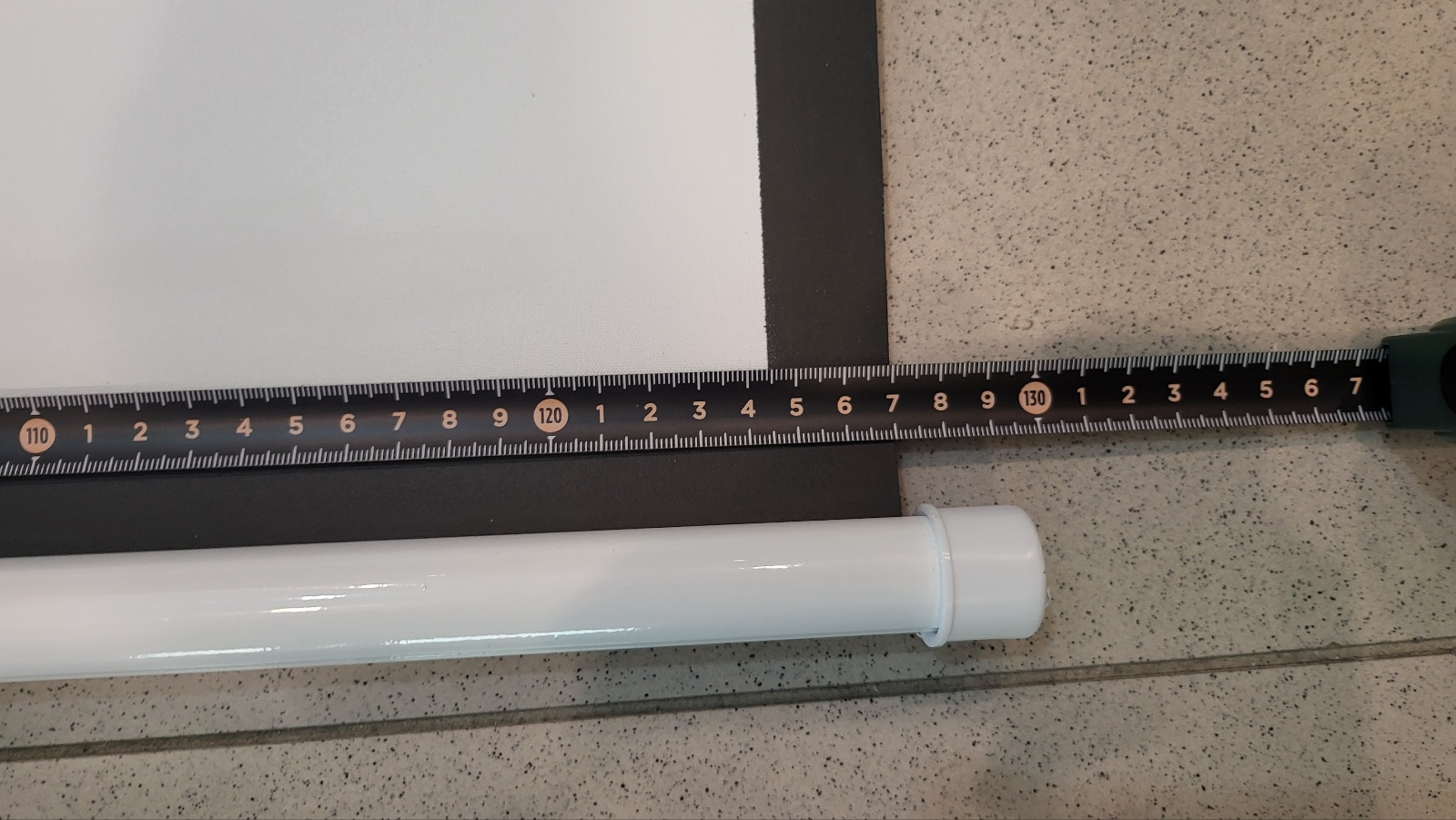

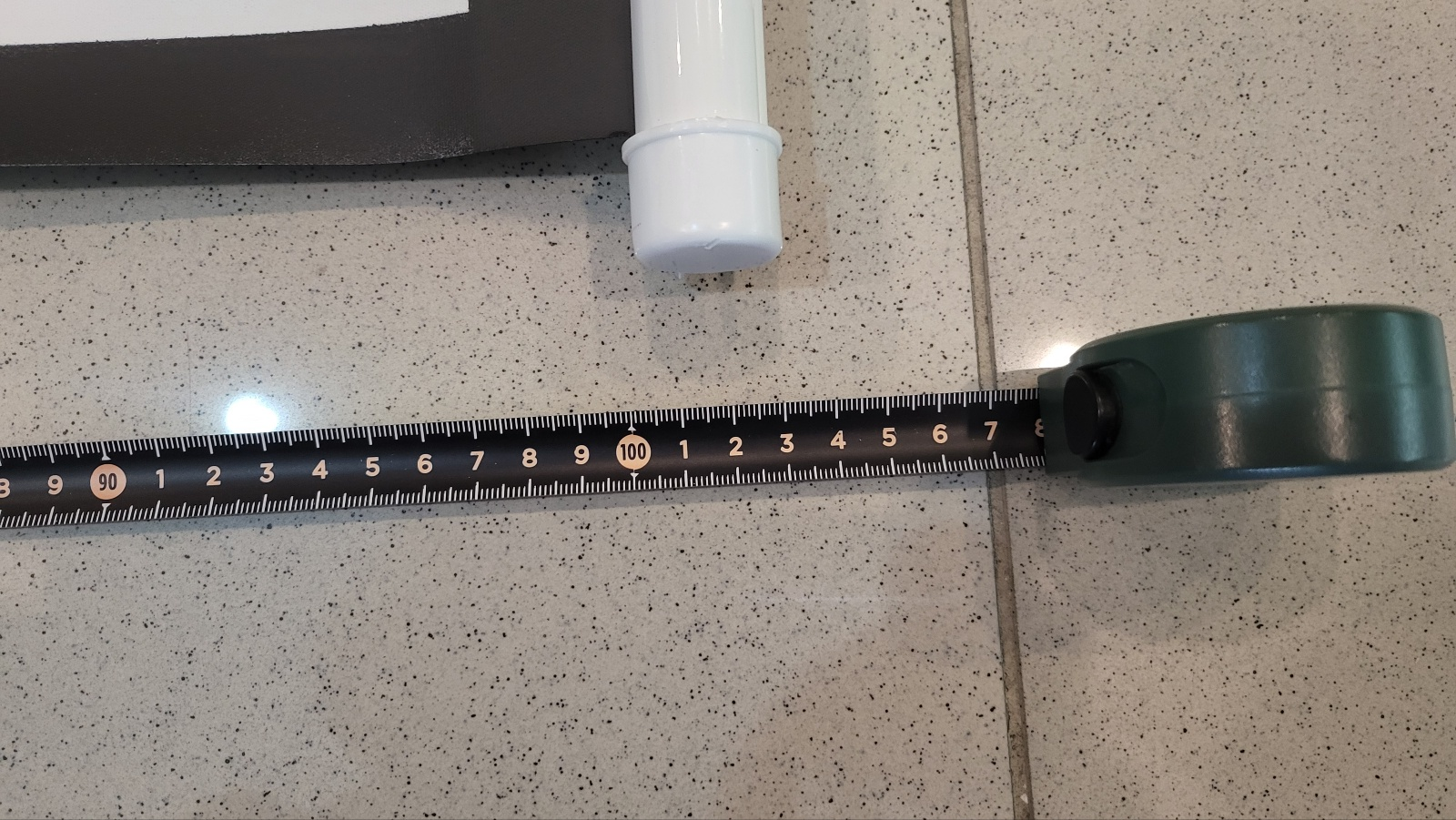

위 사진의 줄자 시작점





스크린 원단 전체폭 1,270mm





스크린 봉 길이 : 1,319mm







스크린  봉 상세

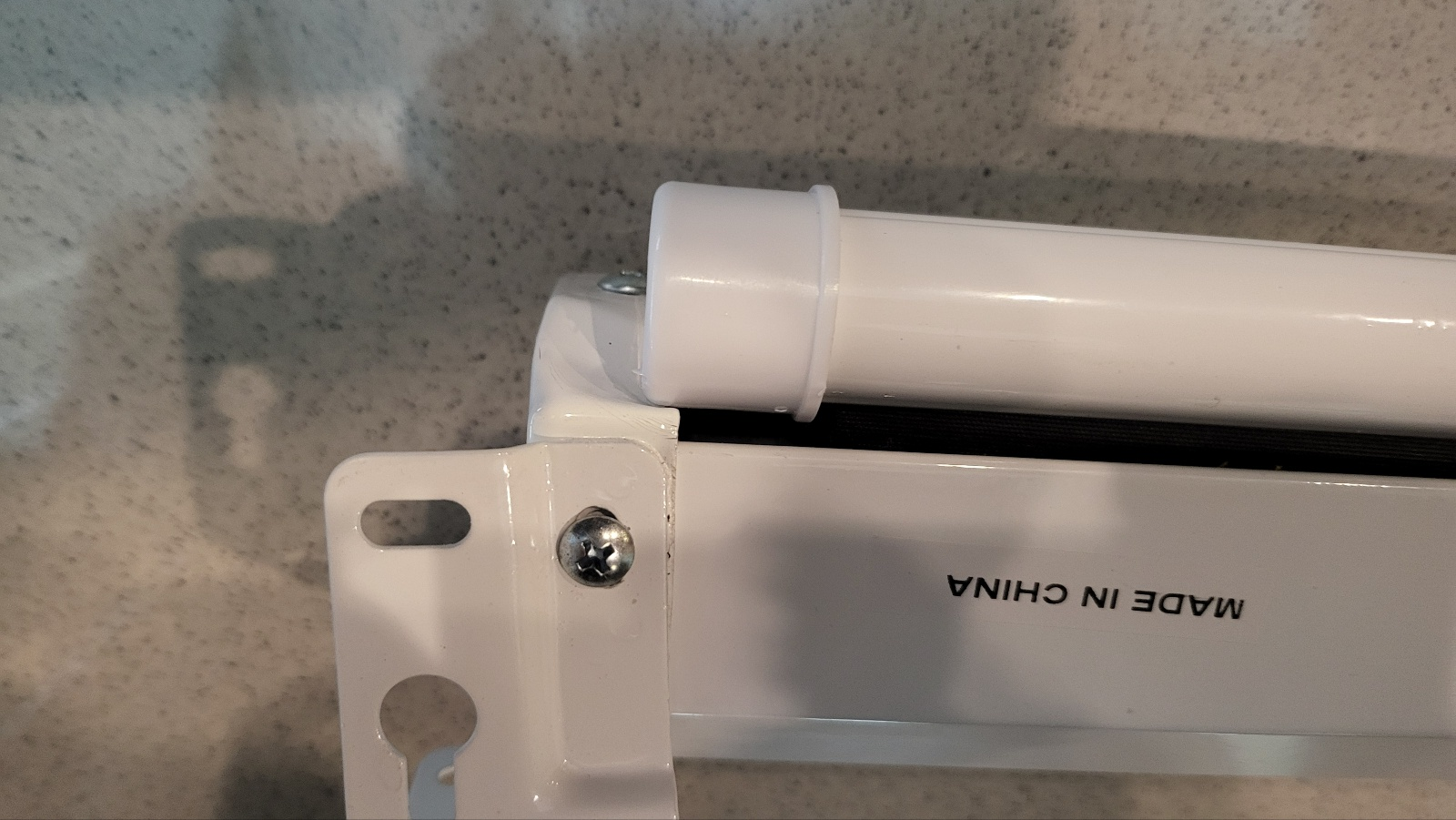

- 플라스틱 캡이 없으면 봉이 본체에 밀착되는데 캡이 밀착 방해. 봉 끝단을 조금 잘라내면 밀착 가능.

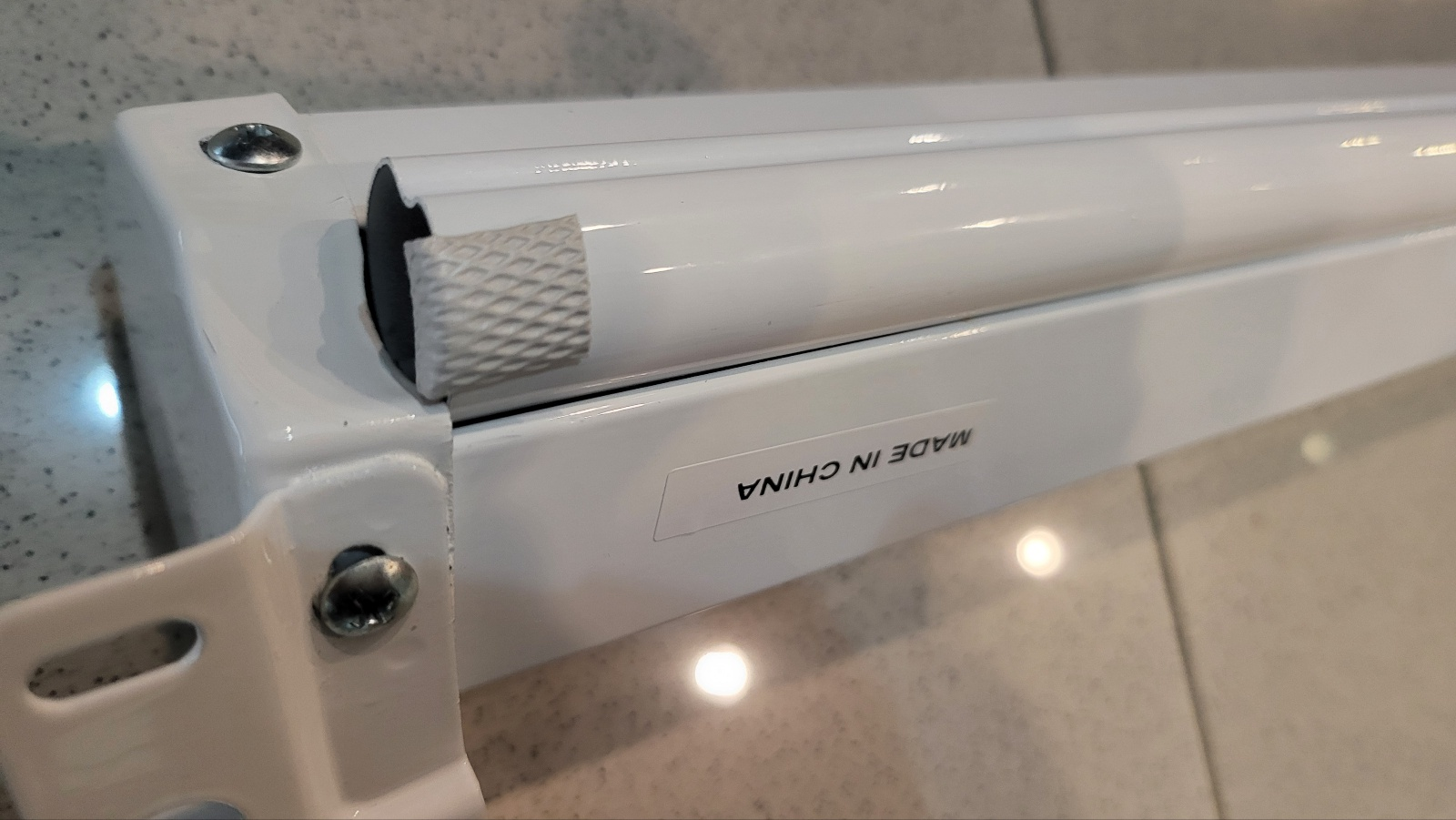

플라스틱 캡 빼냄





봉 지름

- 24mm



스크린을 봉의 측면으로 슬라이딩 시켜 빼낼 수 있다. 스크린이 봉에 빠지지 않도록 하는 용도의 대형 포장용 밴드가 스테이플로 고정.





스크린 원단 앞 뒤 2겹 의 밴드.

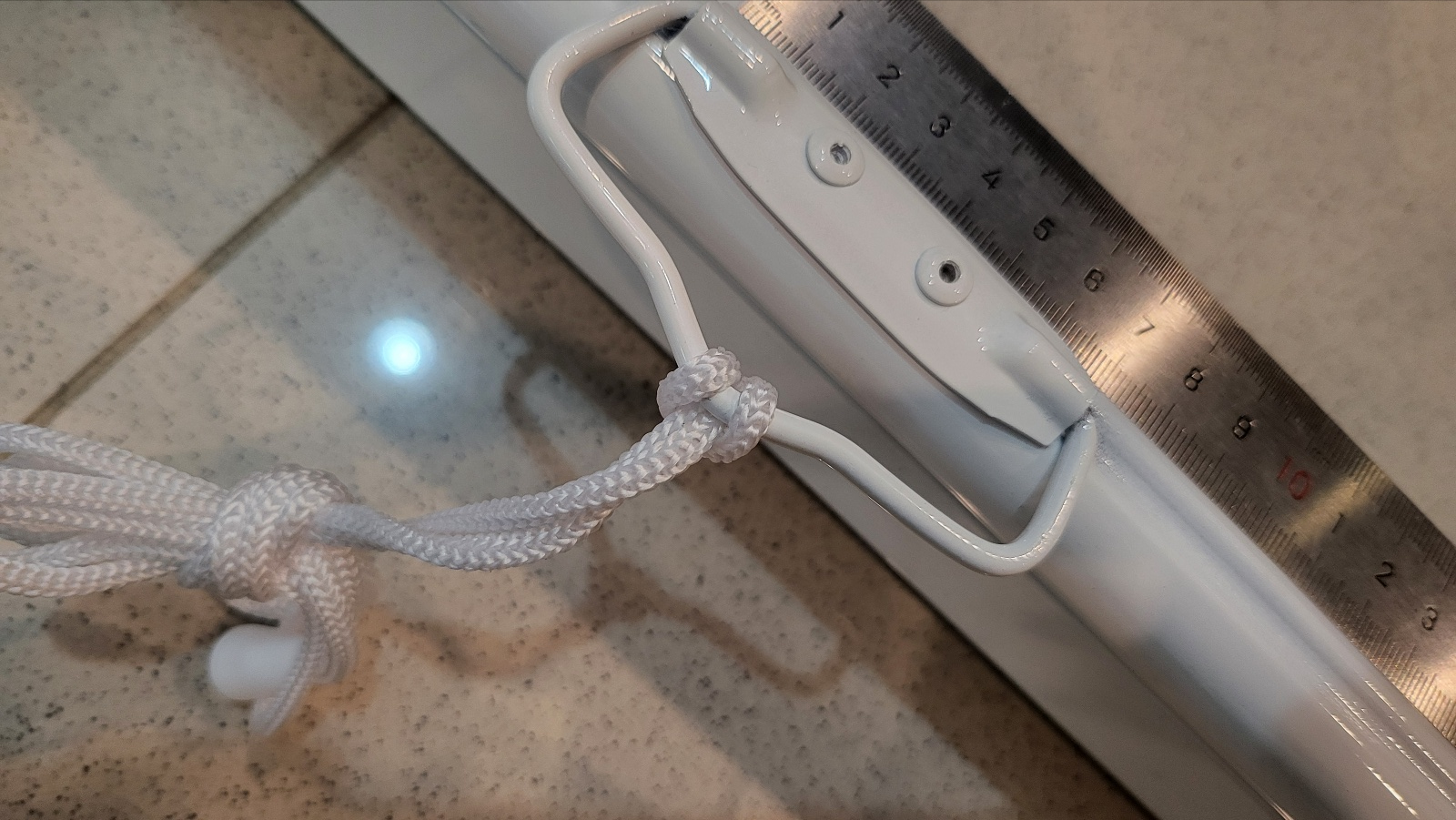

손잡이 부분

- 리벳팅으로 튼튼하게 고정.

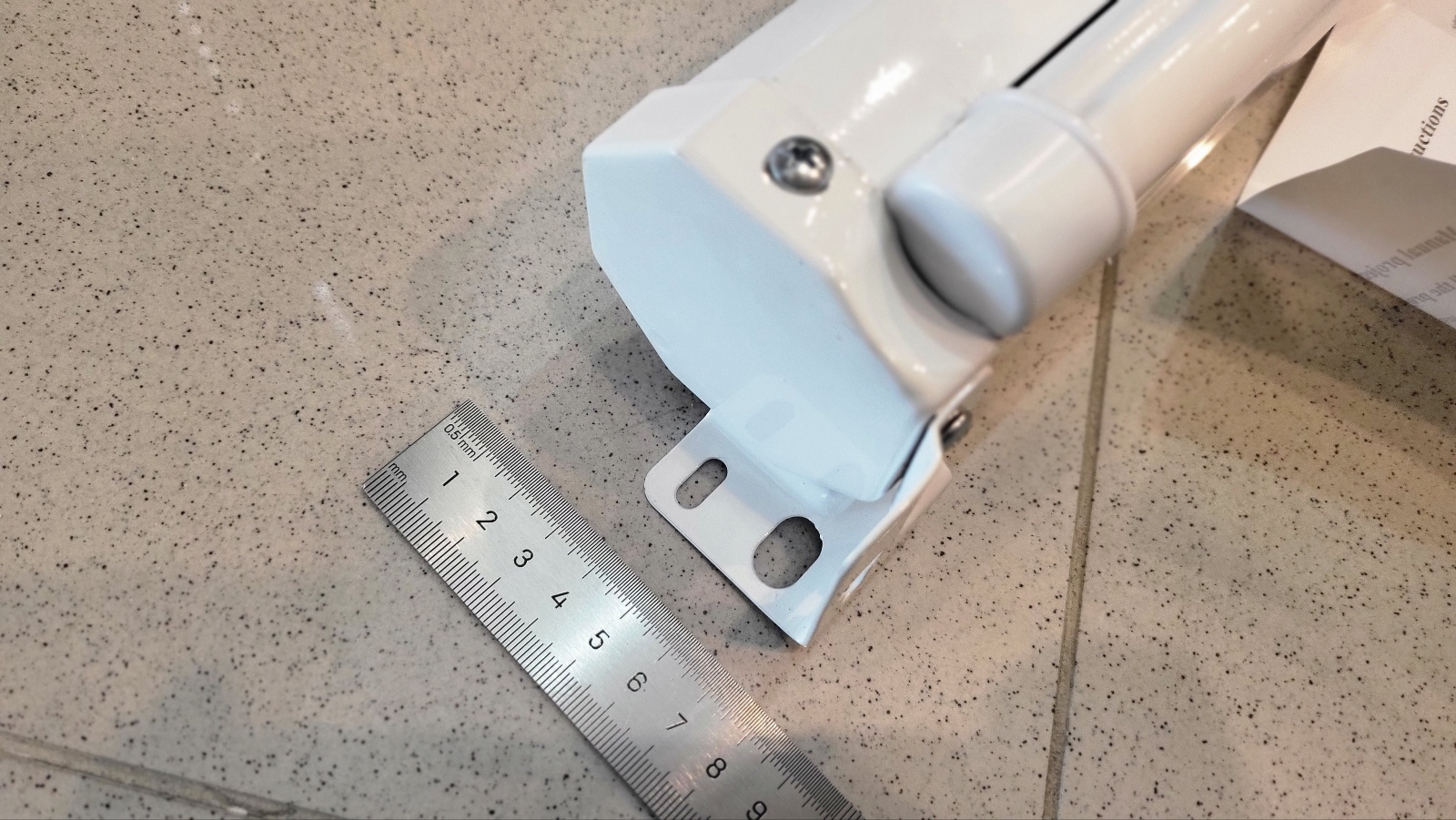

스크린 회전 스프링 롤러  상세

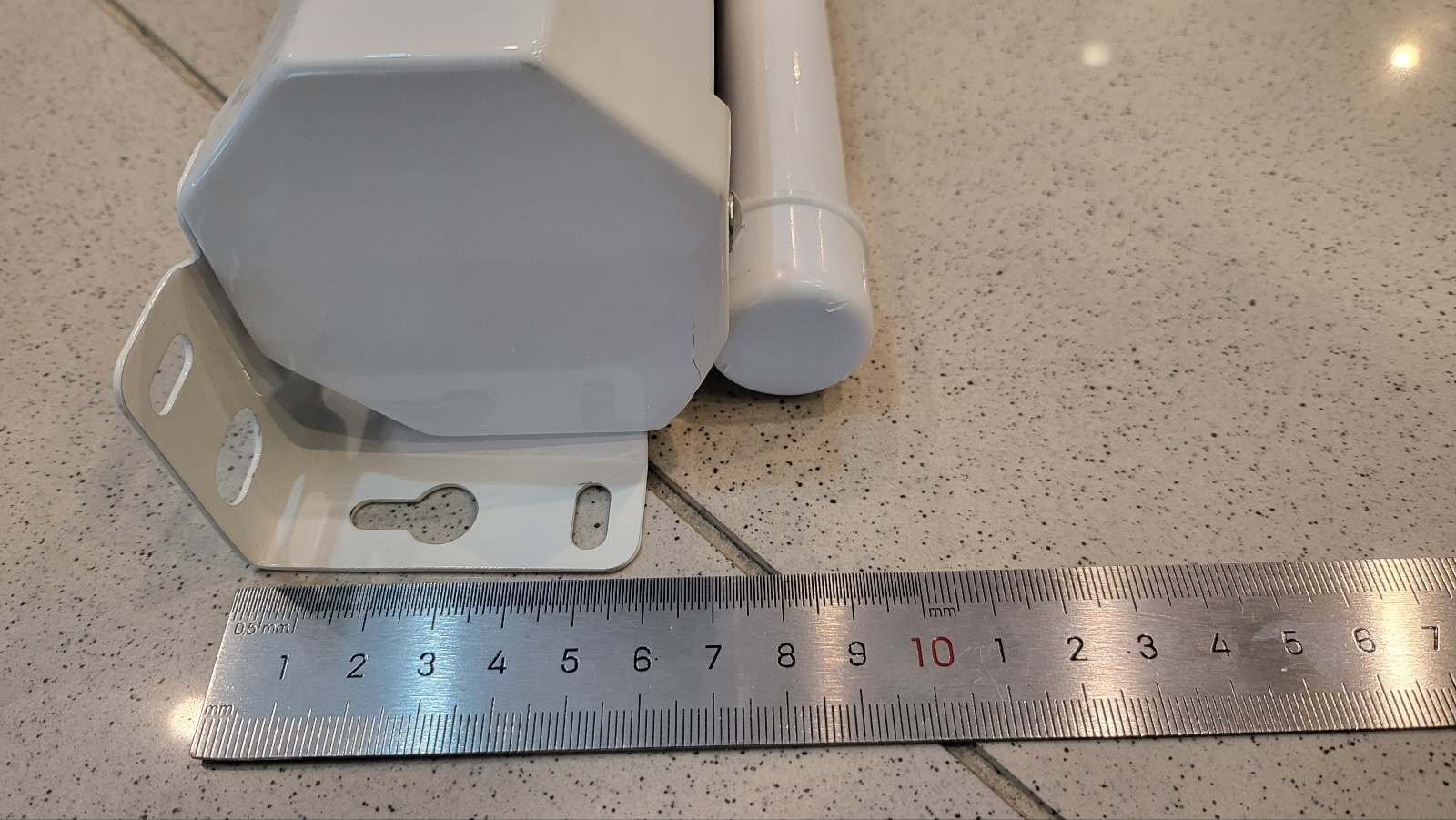

- 벽고정 브라켓이 마감 금속 캡에 용접되어 있음.

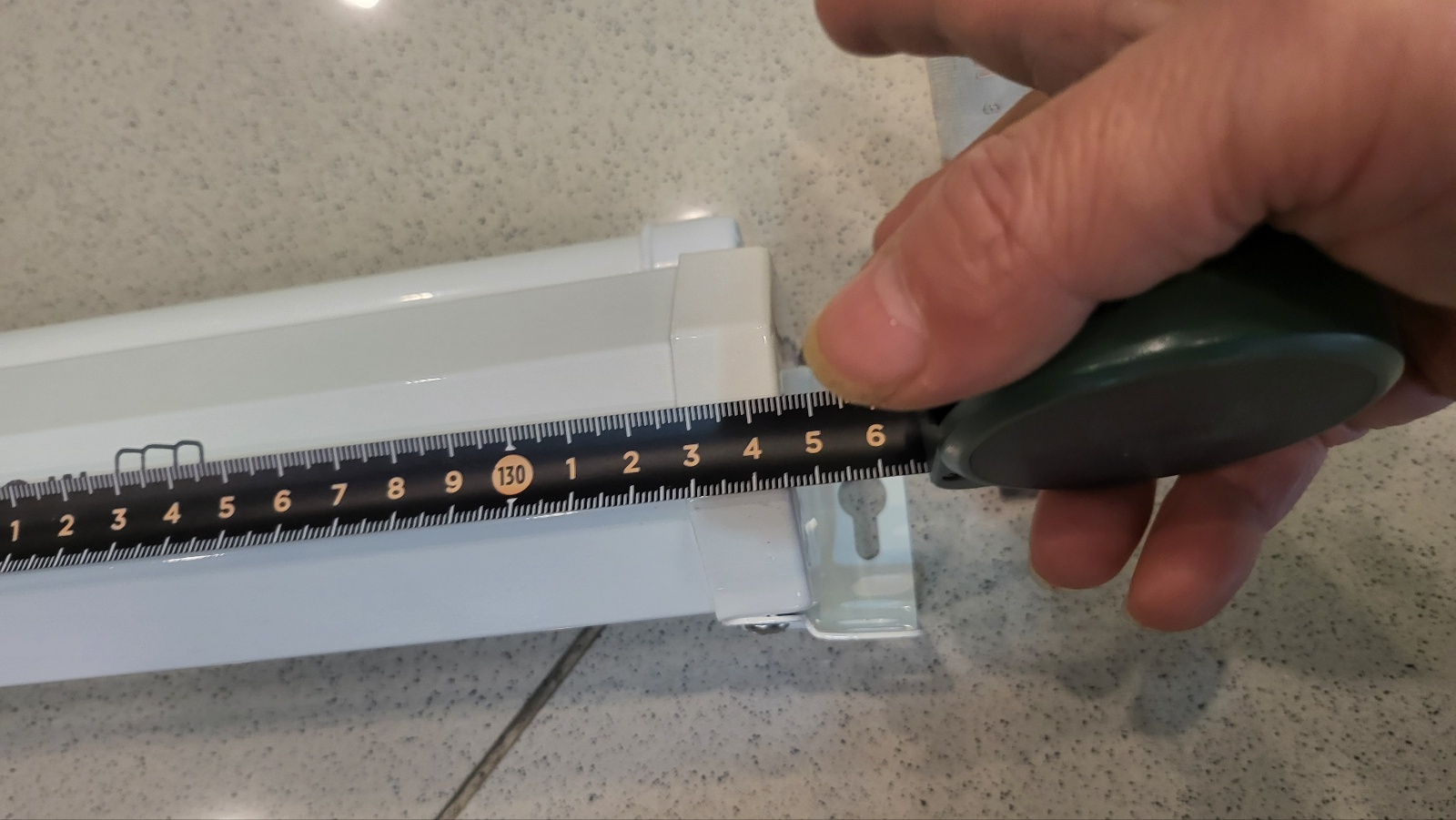

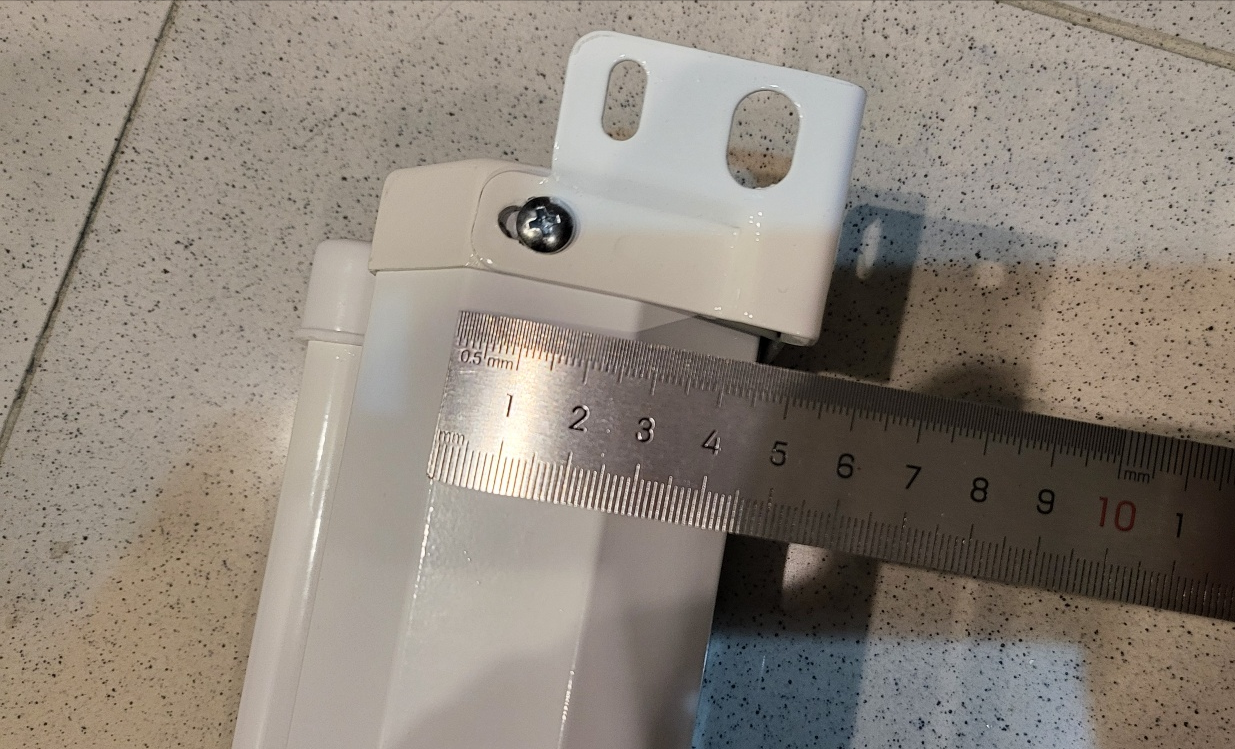

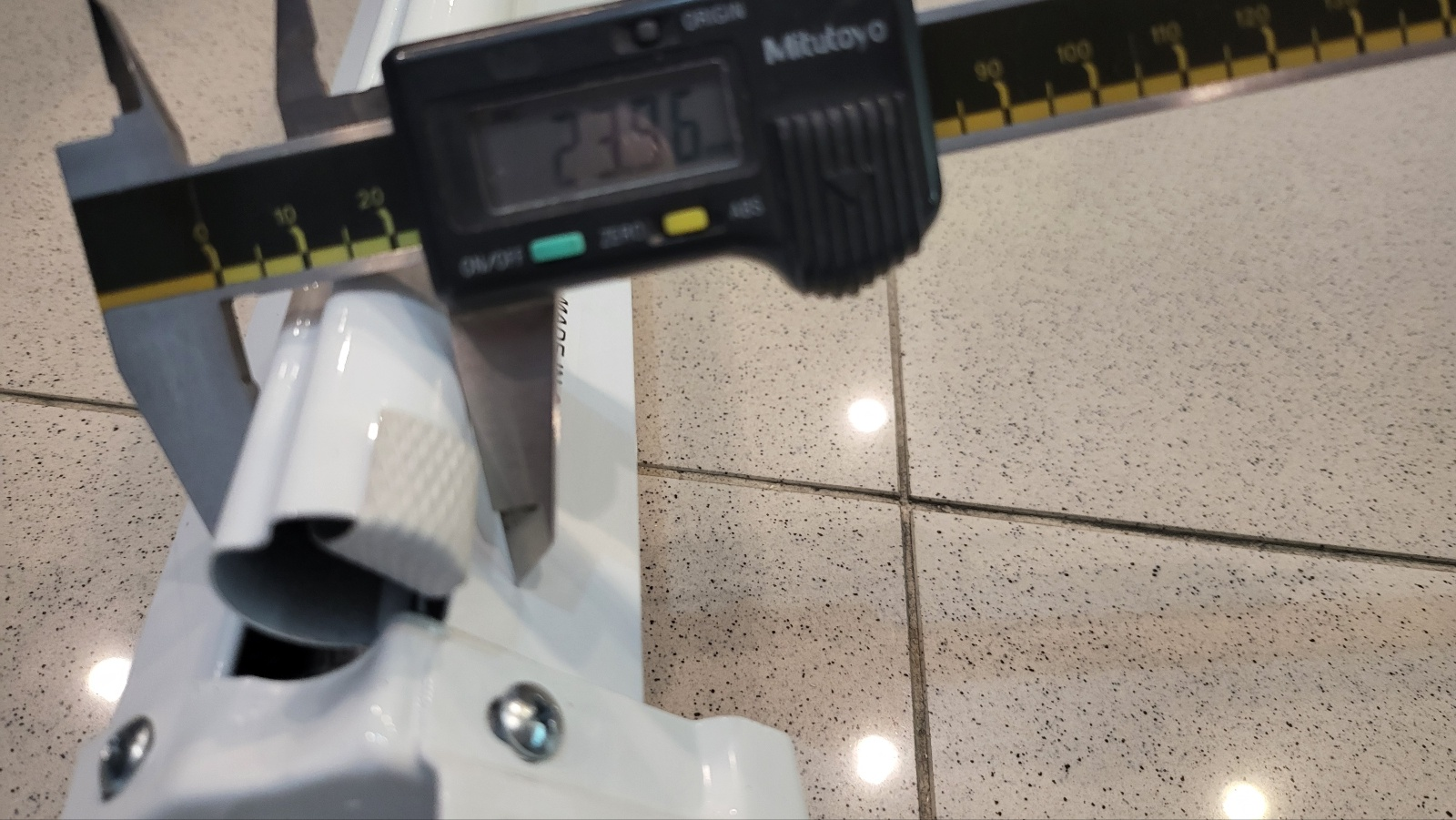

64.5mm









브라켓 제외 길이 : 1,345mm

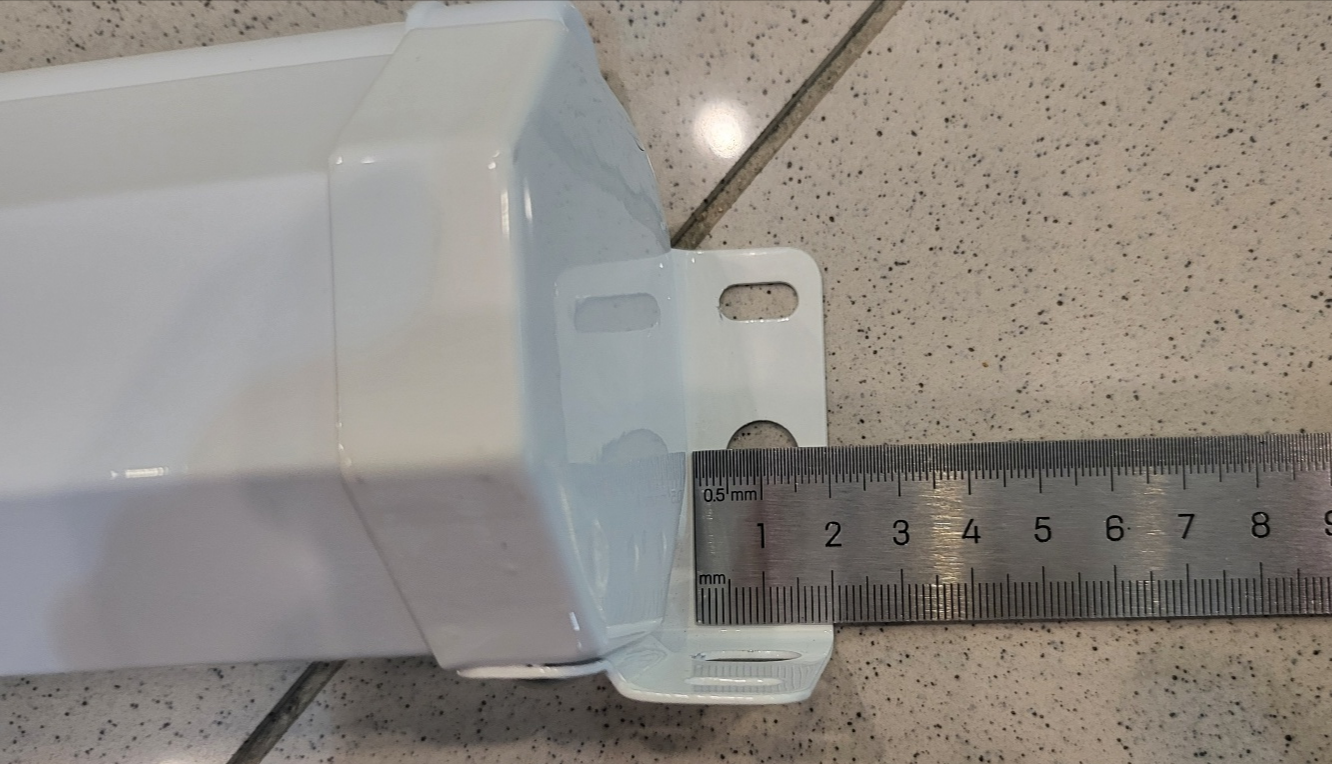

브라켓 돌출 길이 : 20mm

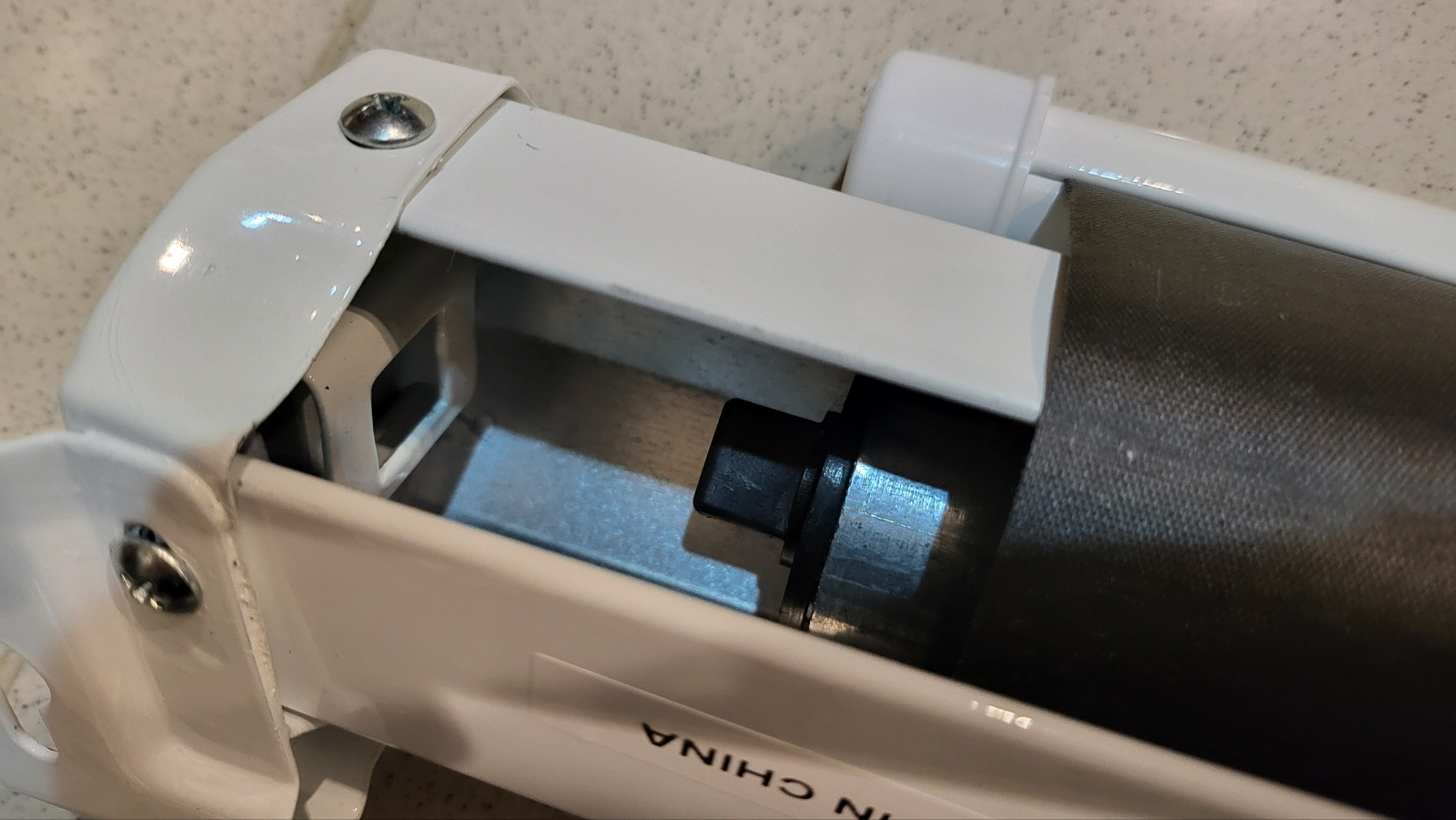

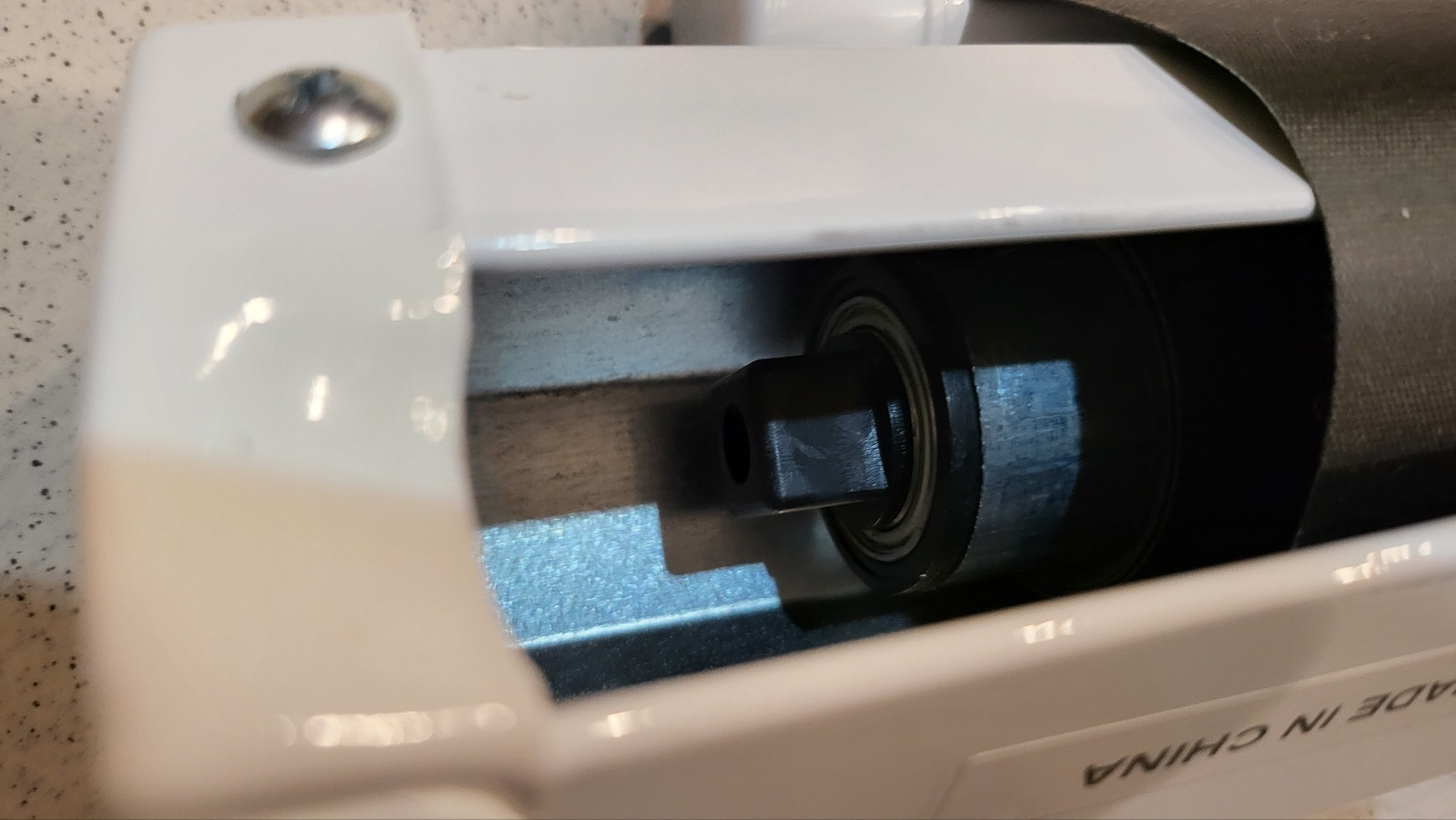

회전 스프링 왼쪽 끝 내부

- 회전 스프링의 중심축인 사각 기둥이 측면 금속 캡에 있는 사각 구멍에 끼워져서 스크린 당겨도 회전 스프링 중심축은 회전하지 않고 고정.







회전 스프링 오른쪽 끝 내부

- 회전 축 중심 잡아주는 역할.

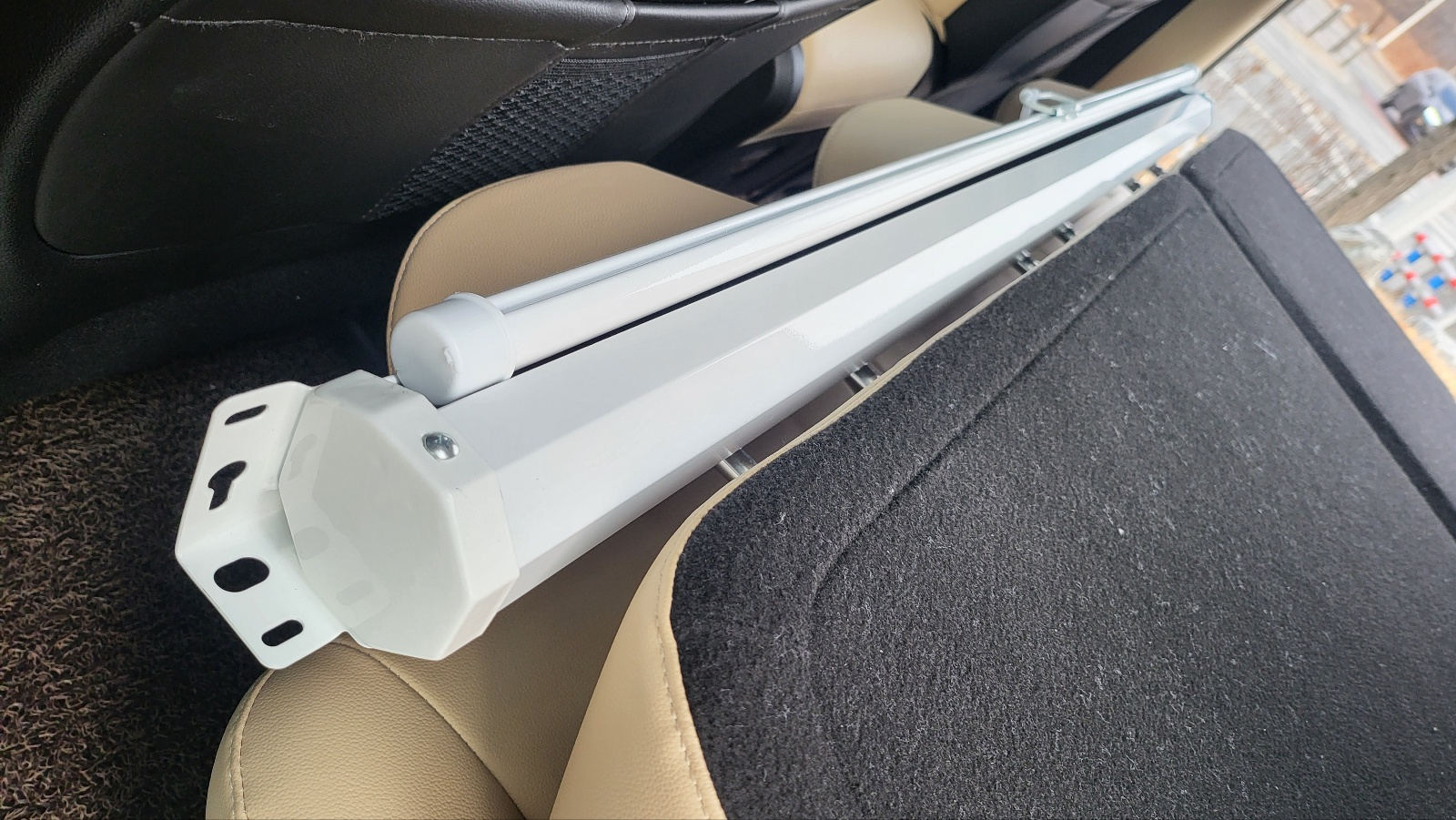

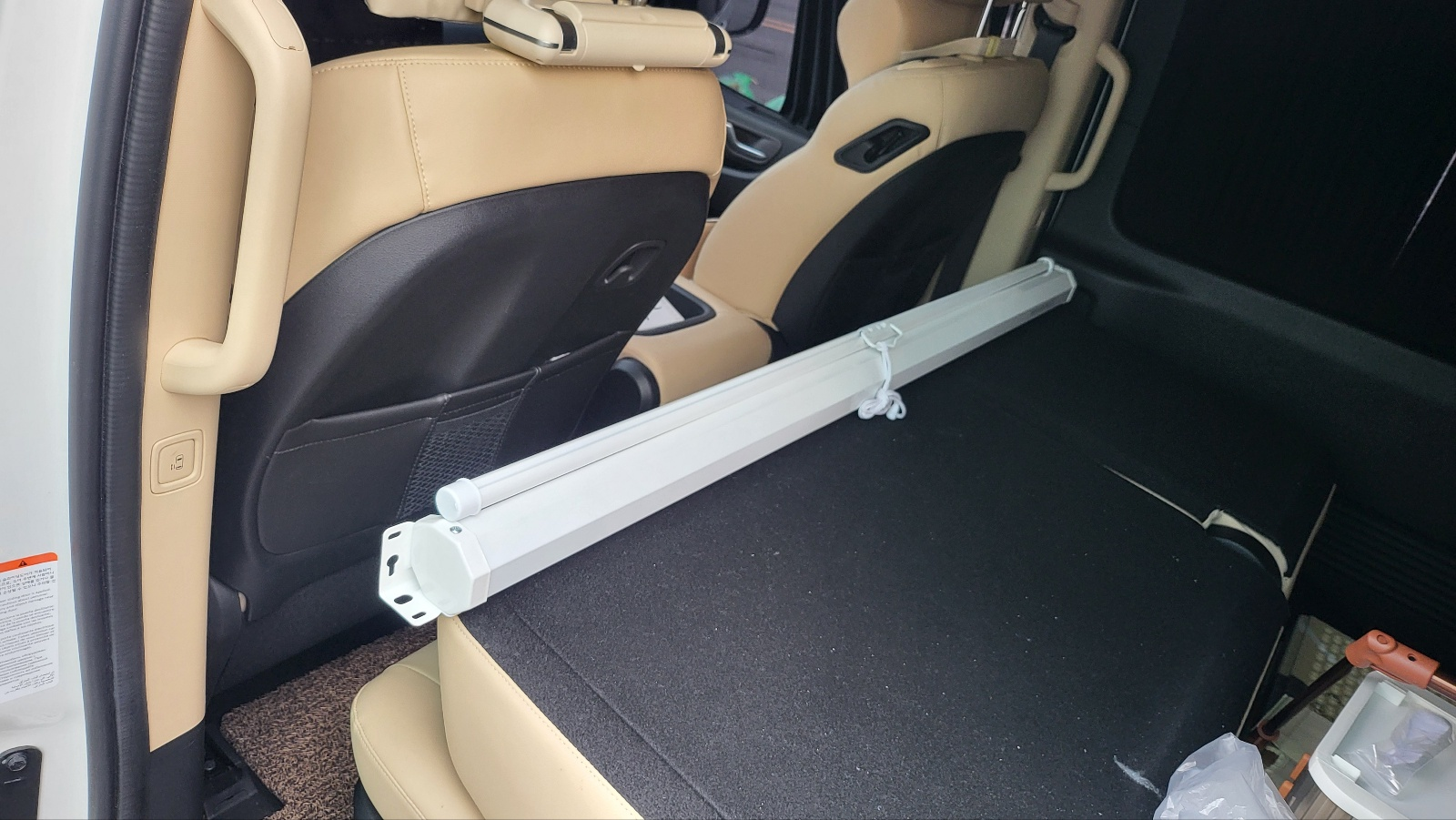

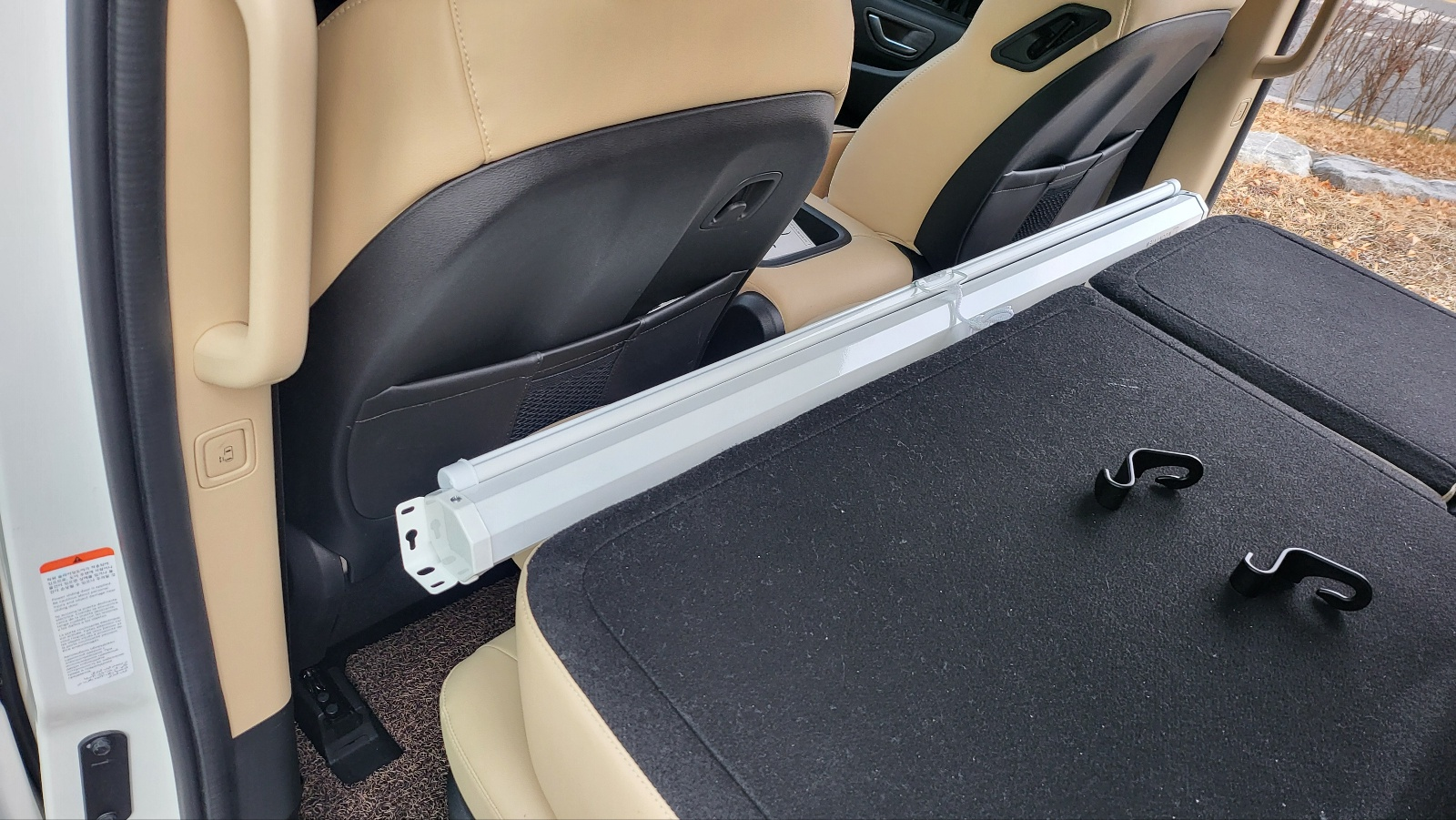

스타리아 차량 내부 폭과 비교





- 스크린 양끝이 시트 양쪽 경계 지점 정도

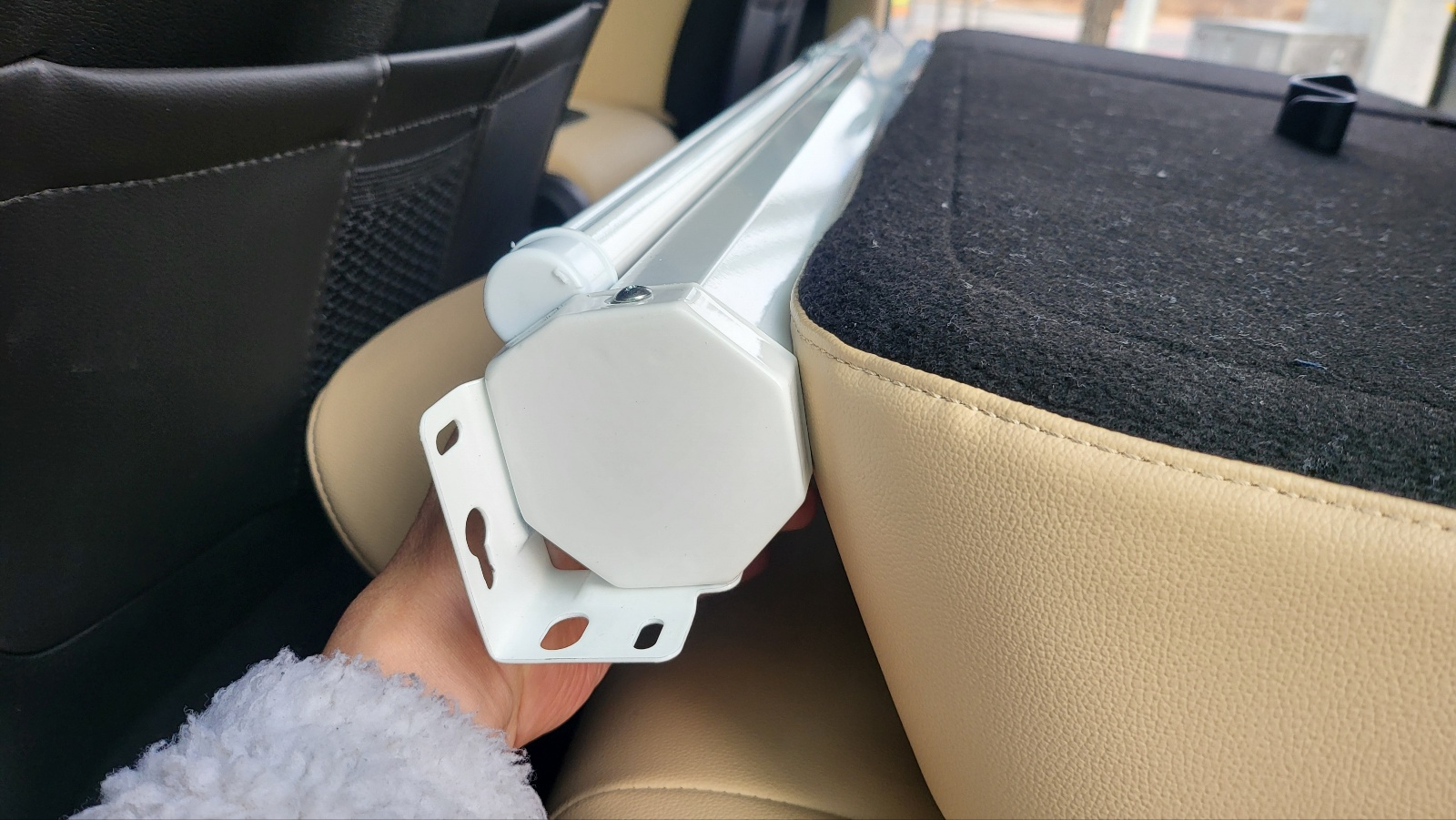

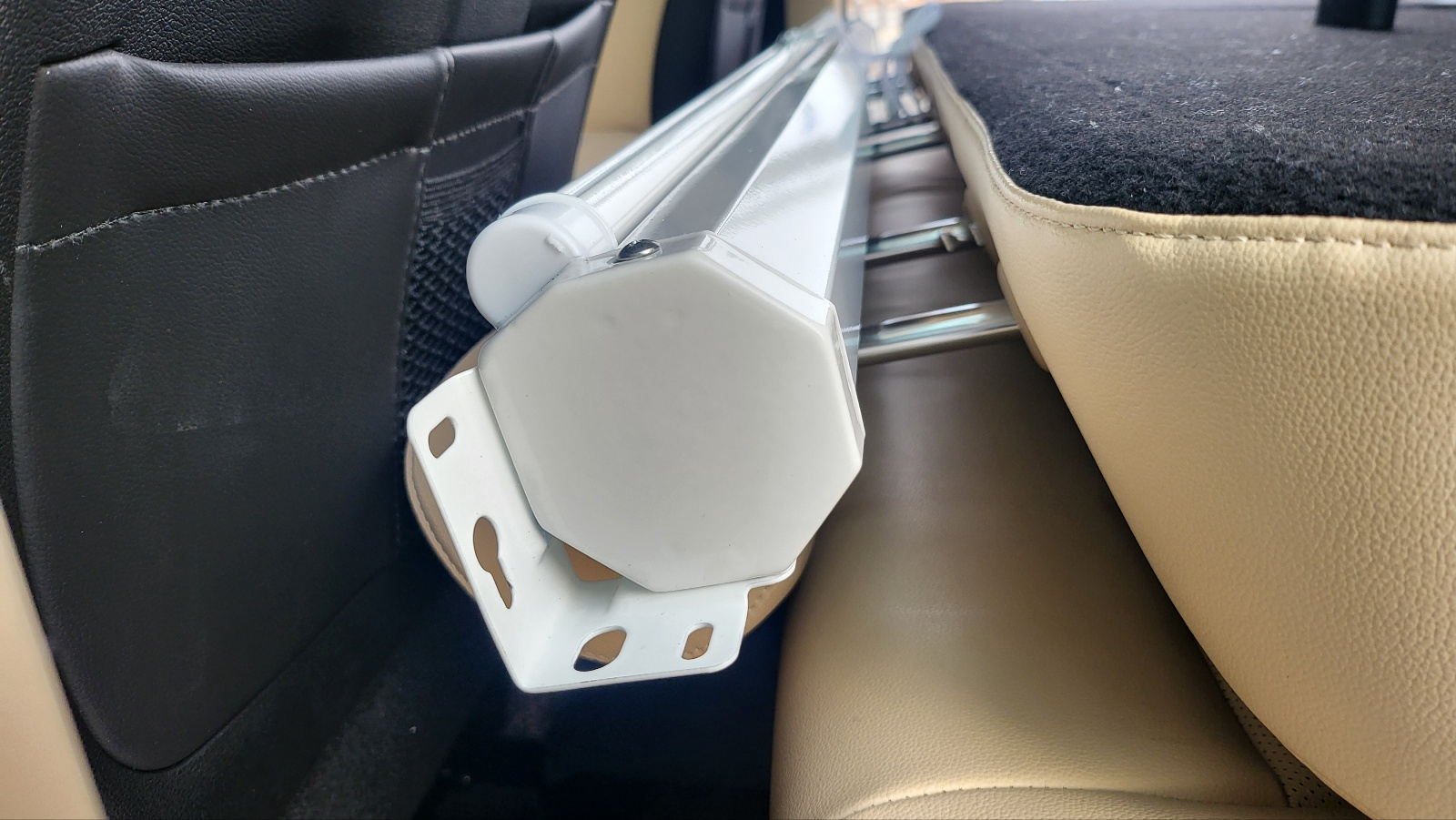

2열 시트 헤트레스트 금속 막대에 걸쳐봄

















---
