스타리아 . 탈거 . 후석 승객 카메라





스타리아 후석 승객 카메라

- 차종 : 스타리아 투어러 9인승 LPI

- 아래 사진의 붉은 원에 있는 것이 후석 승객 카메라.
- 탈거 및 내부 모습 확인

- 카메라는 탈거해도 차량 주행에는 아무 문제 없음.

- WPC 에서 검색해보니 이 모듈 정확한 품명코드와 부품번호 가격

-- 품명코드 : 96530F

-- 부품번호 : 96530CG000EYE

-- 가격 : 508,200 원 (2023년 5월 26일 시점)

WPC 검색하여 장바구니에 담았을때 보이는 모습







후석 승객 카메라 탈거

현대의 탈거 메뉴얼에 의하면 아래와 같이 설명하고 있다.





배터리 (-) 단자를 분리하고 하라는데, 안해도 됨.



위 첫번째 사진의 화살표 2개가 중요한 설명 인데 너무 단순하게 표현되어 처음 하는 사람은 실수하기 쉽다.



실제 분리된 모습인 아래 사진의 붉은 원 지점을 보면 어떻게 분리해야 하는지 감 잡힌다.





아래 사진에서 처럼 리무버  이용하여 돌기에 해당하는 지점을 밀면서 동시에 벌려준다. 2군데 모두 동일.



이후  카메라 케이스 전체를 슬라이딩 식으로 화살표 방향으로 밀어줘야 분리된다.





커넥터 분리

- 커넥터에 락커 눌러 당기면 빠짐 .



아래 사진.

검정색 커넥터 단자 구멍은 많은데   핀수는 5개.



아래사진 .

주황색 커넥터는  동축 커넥터





아래사진

뚫린 부분 위는 철골 구조 없고 차량 지붕 철판이 보인다. 거리는 약  6 cm



아래 사진

검정색 플라스틱 프레임 부착되어있고 카메라 하우징은 이 플라스틱에 고정되고 있다.

이 자리에 다른 무거운 것 거치 못함.





탈거된 후석 승객 카메라 상세



검정색 중앙에 카메라렌즈 , 렌즈 좌우로 붉은색으로 보이는 부분은 아마 야간 조명용도의 적외선 LED 투광창으로 보임 .

구멍은 마이크 있는 곳 , 스위치는 마이크 작동하게 하는 것.

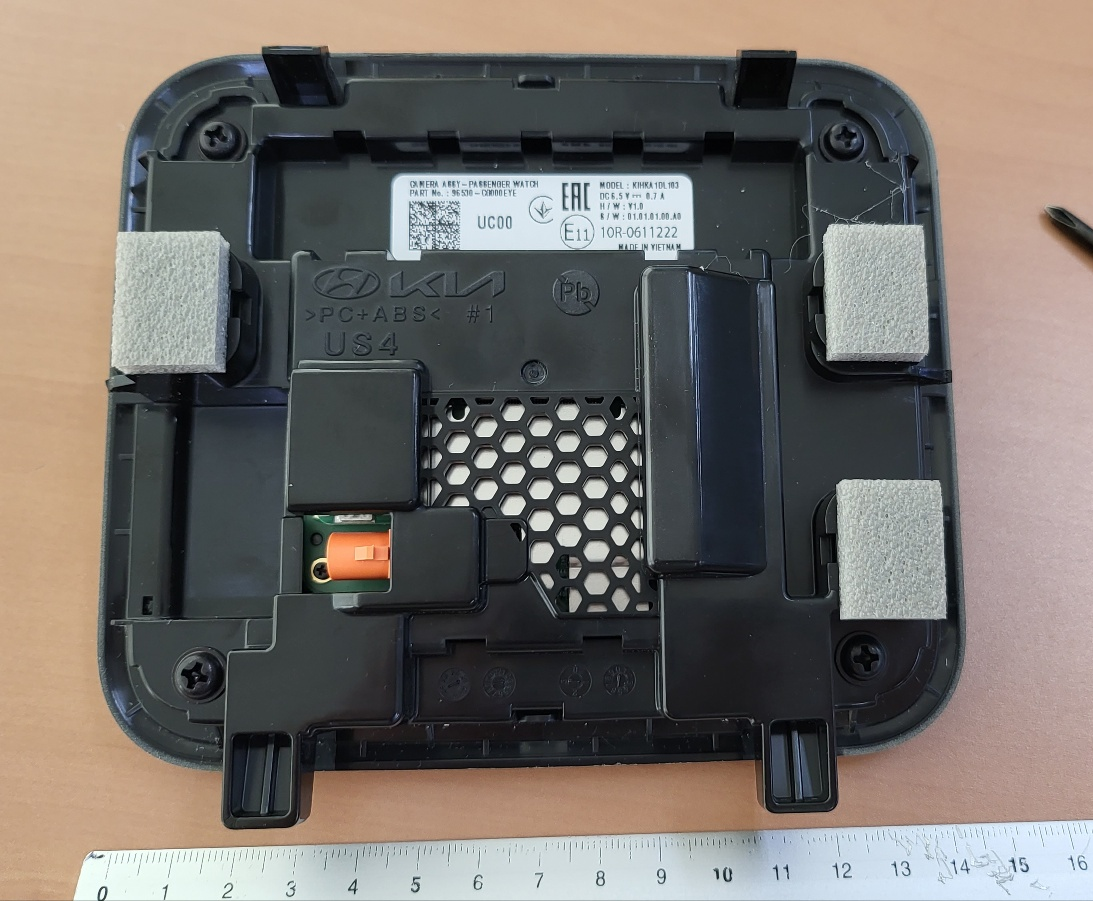

뒷면



커넥터 연결부



분해

뒷면 플라스틱 귀퉁이에 있는 4군데 볼트 풀어도 분리 안되어 내부 회로 PCB 부분 확인 못함.
