전동식 높이 조절 테이블 . HOMALL





HOMALL 전동식 높이 조절 테이블

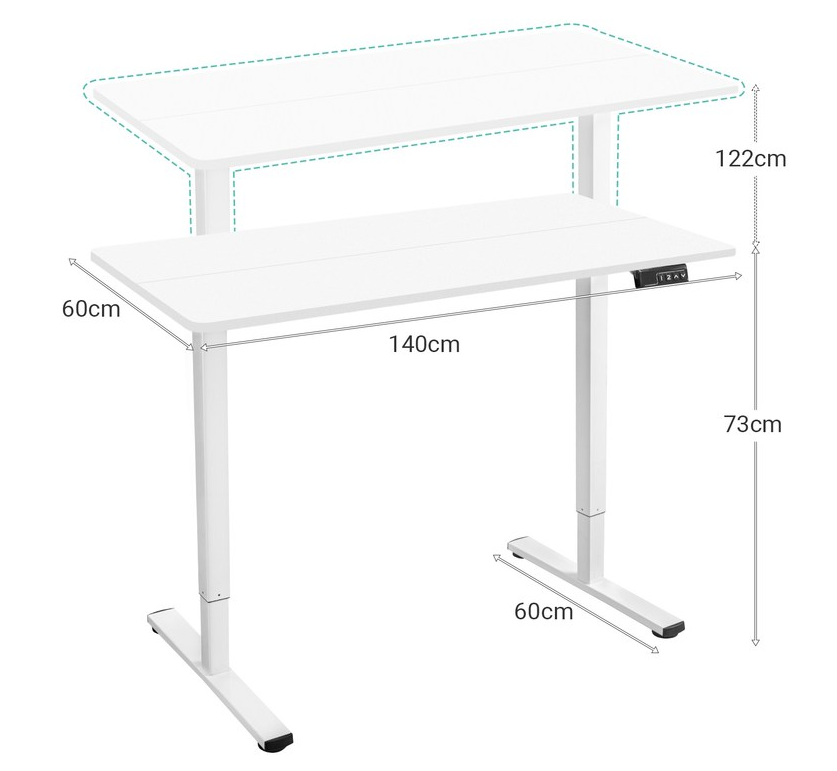

높이 조절 범위 : 73 cm ~ 122 cm

높이 기억 : 2개 지점 위치 기억하고 버튼 누르면 해당 높이로 자동 조절.

충돌방지 : 책상 내려오는 중 장애물 있다면 자동으로 다시 올림.

내하중 : 80kg

테이블 전체 무게 :   30kg 정도









호몰 전동식 테이블 소개 영상



구입처

가격 : 175,900원

색상 : 화이트

옵션 : 책상 폭 1, 1.2, 1.4 m 중에 1.4m 선택함.

호몰HOMALL 높이조절 전동책상 모션데스크 공부 사무용 조절 스탠드 테이블



포장

- 박스 하나로 포장되어있고, 전체 무게 약 30kg , 혼자 들기 무거움.

- 아래 사진은 박스 바닥을 개봉한 것.





테이블 프레임 구조물과 부속 전체, 종이아래 나무 상판 2장 들어 있다.





구성품 전체 , 주요  무게 실측

- 아래 그림의 필기 해둔것은 각 부품의 무게 실측 한것 . 단위 : kg

- 상판 전체 무게 : 8.78 kg ( = 4.42 + 4.36 )

- 프레임 전체 무게 : 15.6kg = ( 4.1 + 5 + 1.22 x 2 + 1.56 + 0.52 x 2 + 0.46 )

- 테이블 전체 무게 (볼트  컨트롤러등은 제외한 상판 + 프레임) :  24.38 kg .

호몰 전동식 높이 조절 테이블 구성품 전체, 무게 실측



조립 체결 악세사리들

높이조절 테이블 체결 부품들





조립 방법



전동 테이블 조립 단계 . 1/10



전동 테이블 조립 단계 2, 3

- 단계 2. 단계1의 것을 뒤집어서 바닥 받침대 부착,

- 단계 3. 다시 뒤집어서 상판 받침대 부착.

단계2까지 조립 한 모습.





전동 테이블 조립 단계 4





전동 테이블 조립 단계 5



단계 5까지 조립 완료한 모습.

- 위 단계5 그림은 복잡해 보이지만 연장봉 을 양쪽에 끼우면 됨. 이게 전부임. 봉에 있는 플라스틱 을 반시계 방향으로 돌려 느슨하게 하고 봉을 각각의 다리에 끼운다.



모터 기어 박스 회전 축에 연장 봉 연결 모습



모터 있는 반대편 다리에 연장봉 연결모습







전동 테이블 조립 단계 6, 7

- 단계 6. 상판 2개 연결하여 고정

- 단계 7. 상판을 프레임에 고정.



전동 테이블 조립 단계 8, 9





전동 테이블 조립 단계 10, 11





전동 테이블 조립 단계 12



테이블 높이 조절  컨트롤러 사용법





조립 완료하여 배치



테이블 최대 높이인 122 cm 인 상태





테이블 제일 낮은 높이인 73 cm 인 상태



키보드(로지텍 블투 멀티 페어 무선 키보드 ) , 마우스 (로지텍 블투 멀티 페어 무선 마우스 ) 올려봄







모터 구동시 매우 조용하고 움직임도 부드럽다.

영상확인







주요 부위 상세 - 모터 , 구동부

- 원통 형상의 모터가 기어 박스로 연결되어있고, 육각 금속 샤프트를 회전 시키게 된다.

- 육각 샤프트는 테이블 다리 2개 중 1개와는  직결 되어있다. 샤프트에 연장 금속 봉을 꼽아서  반대편 테이블 다리로 모터 구동력 전달한다.

- 모터 구동 전원 공급 위하여 아래 사진의 백색플러그를 컨트롤러로 연결한다.

테이블 구동 모터 와 기어 박스











모터 구동력 전달 연장봉









연장봉은 길이 조절 가능하다.

길이 조절 가능 모터 구동 파워 전달 봉





주요 부위 상세 - 모터 컨트롤러









전원 어댑터 출력이 컨트롤러로 공급되고 컨트롤러의 백색 소켓 에 모터 구동 전선 연결된다.



전원 어댑터 규격 확인

- 출력전압 29.0V , 출력 최대 전류 1.8A , 최대전력 52.2W

전원 어댑터 규격 . 출력전압 29.0V , 출력 최대 전류 1.8A , 최대전력 52.2W







다리 받침대와 다리 연결 부위가 어느정도 튼튼하게 설계되었는지 확인차 세부 확인 해봄.



다리 아래 4개의 볼트가 연결되는 부분 . 강도 확보 위하여 두꺼운 철판이 용접되어있고 나사산 처리되어있다.



받침대 부분의 볼트 체결되는 철판에 강도 확보위하여 추가 철판이 용접되어있다. 충분히 튼튼함.









테이블 추가 셋팅



모니터 받침대

- 철제 모니터 받침대(길이 90 cm ) 잘 어울림.









모니터 거치대 추가

- 기 활용 중이었던 거치봉을 달고 연결 브라켓 으로  모니터 고정.





봉 거치 조임 부분 압력 분산 처리

테이블 상판 목재가 두께 2cm 로 약해보인다. 면적이 작은 고정판 만 으로 압착하면 오래 사용하다보면 부서질것 같음.

딱딱한 판재로 끼워서 힘이 넓은 면적에 가해지도록 하면 좋다. 본 작업 에서는 PCB 작업 오류 나서 버려야 할 것들이 있었는데 4장 겹쳐서  힘을 분산 시키는 용도로 사용 해봤다. 매우 유용 . PCB 들을 먼저 겹쳐서 측면에 순간 접착제   2~3 방울만 도포해도 틈새로 스며들면서 지들끼리 잘 붙어 있다(아래 사진 PCB 측면의 진하게 보이는 부분이 접착제 도포한 부위).

테이블 목재 상판 보호용 판재 덧대었다.  판재는 폐 PCB 여러장 겹쳐서 활용해봤는데 매우 유용함





2023.12.20

모니터 거치대 아래 카멜 암으로 교체함.

모니터 암 . 트리플









테이블 상판 아래 케이블 정리 바구니

멀티탭등 지저분한 선들 모두 몰아둘 정리 바구니 달고 선들 모두 몰아뒀다.

바구니는 원래 선반 걸이용으로 판매 되는 것이나, 대충 테이블 뒤에 장착하기 용이했음. 바구니 상세 : https://igotit.tistory.com/4634





뒤에서 본 모습.

'
