전선 규격 . AWG SQ 최대허용전류







전선 규격 - 도체의 단면적 , 최대 허용 전류



- 전선의 도체 단면적이 주요 규격이며 도체 단면적에 따라 최대 허용 전류 결정됨.



- 단면적 표시하는 단위로 AWG , SQ 가 있다.



- AWG : 미국 규격, 숫자가 클수록 가는 전선 . 예 18AWG = 도체 지름 1.02mm, 36AWG = 도체 지름 0.127mm



- SQ :  국제 규격 IEC . 도체 단면적을 mm^2 로 표현.

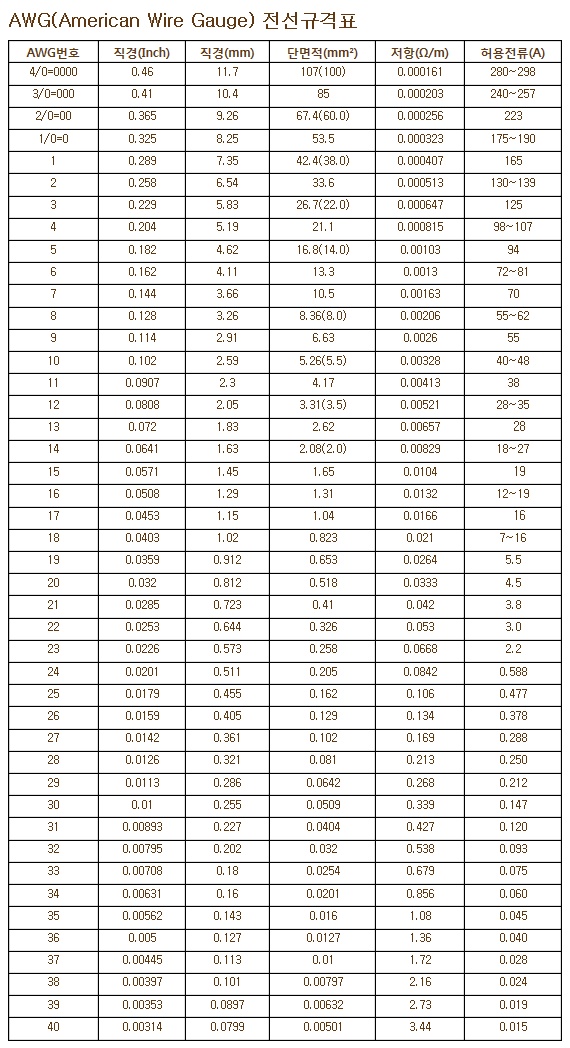

AWG 규격표

- AWG 번호에 해당하는 도체의 직경(단면적)과  허용전류를 보면 됨.







쿠팡등에서 구입가능한 전선 사양 예

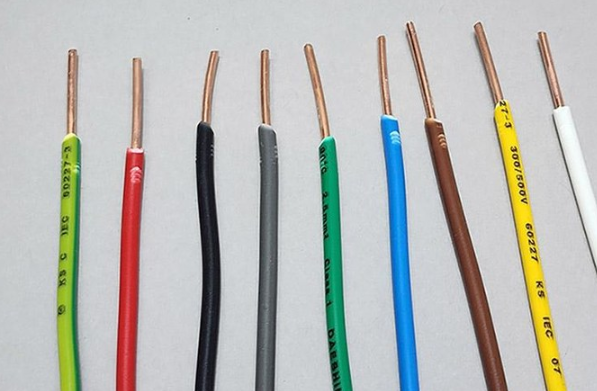

- 아래 제품의 경우 2.5SQ 라고 표기되어있고 단면적이 2.5 mm^2 이다 . 앞의 테이블에서 2.5 mm^2 에 근접한 것은 13 AWG 이며 최대허용전류는 28A 임을 알 수 있다.

대신전선 HIV전선 2.5SQ _ 1M절단판매 전선컷팅판매, 흑색, 1개





- 아래 제품의 경우 4 AWG 이고 앞의 테이블을 보면 최대허용전류 100A 정도인데, 아래 제품은 실리콘 피복 전선이어서 통상적인 전선 피복보다 고온에서도 녹지 않아 최대 허용전류를 400A 로 제시하는 것 같음..

4Awg 실리콘 케이블 1M단위 (검정적색별도상품) AWG4, 검정 1M









연관



실리콘 피복 전선 . 피복 내열 특성 양호 . 차량에서 사용하기 좋음







---
