FNIRSI DSO-TC3 . 포터블 DSO 충전지 사용 . 초저가









DSO-TC3

- FNIRSI 의 포터블  DSO 모델 중에 신호발생기 있는 모델.

- 휴대가능 DSO, 충전지 사용.









구입처

- 옵션에서 high configuration 선택.

44.16US $ 51% OFF|3in1 Digital Oscilloscope Transistor Tester Function Signal Generator Meter Handheld Oscilloscope 2.4inch TFT

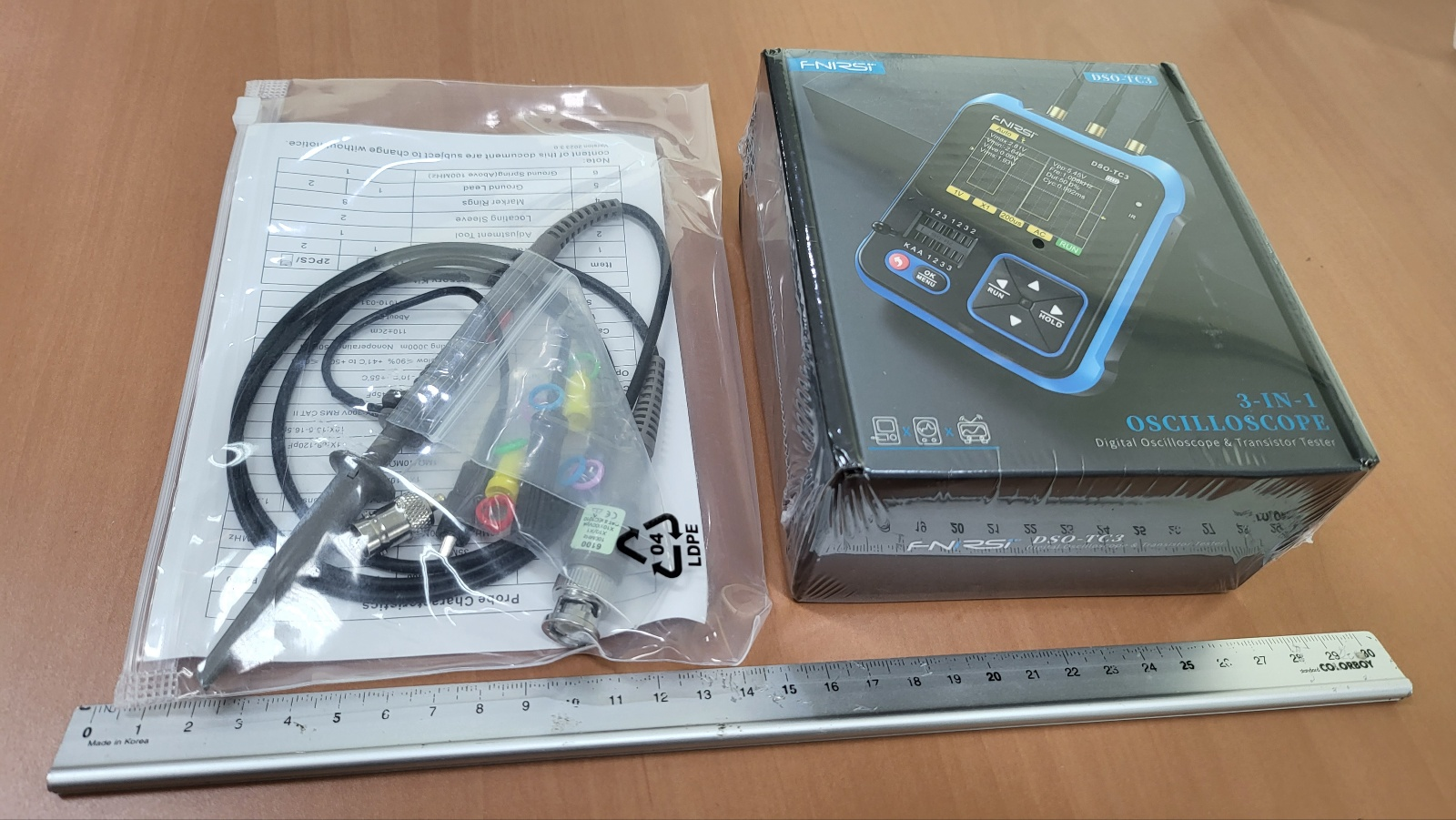

포장

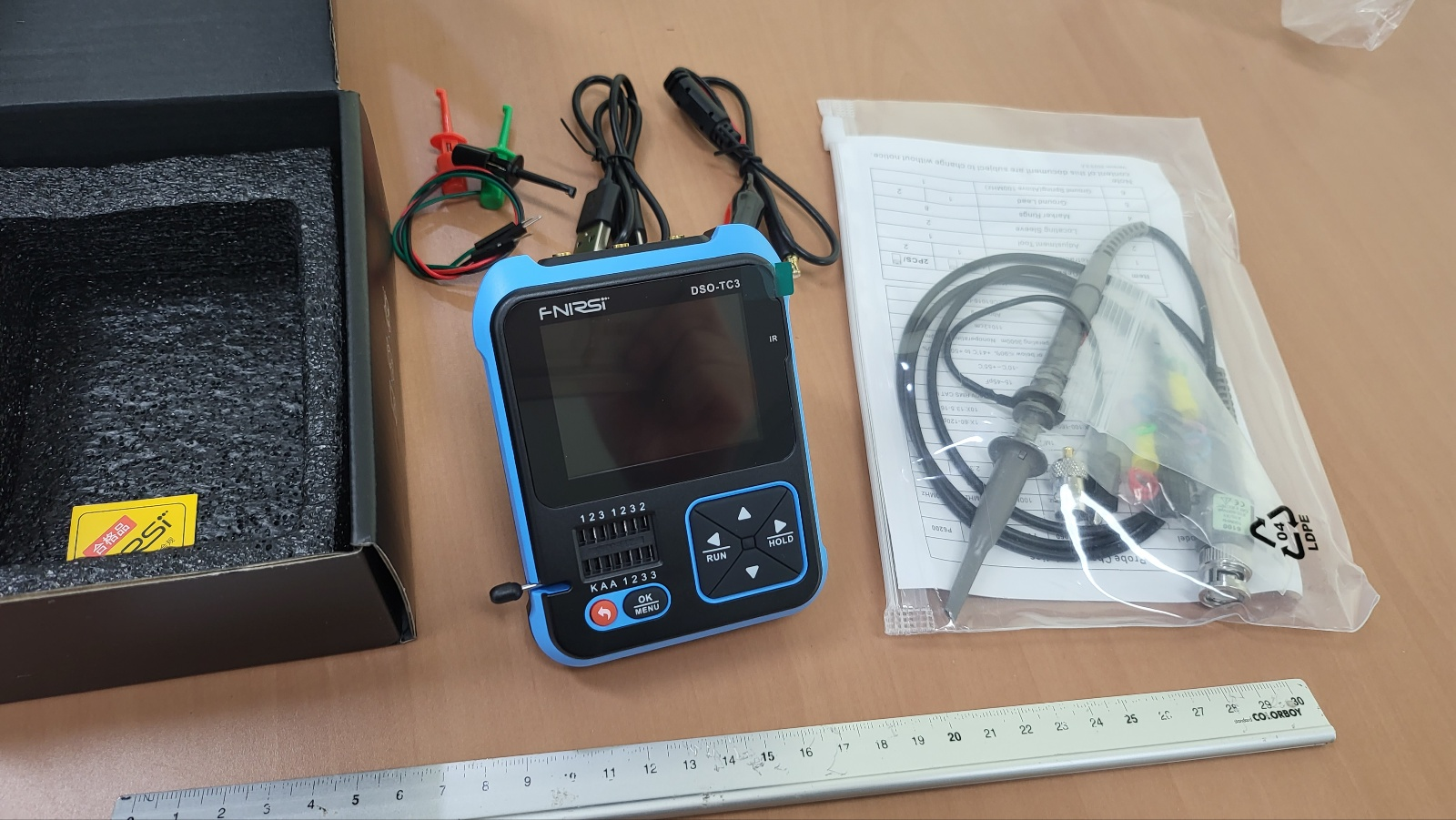

구성품 전체

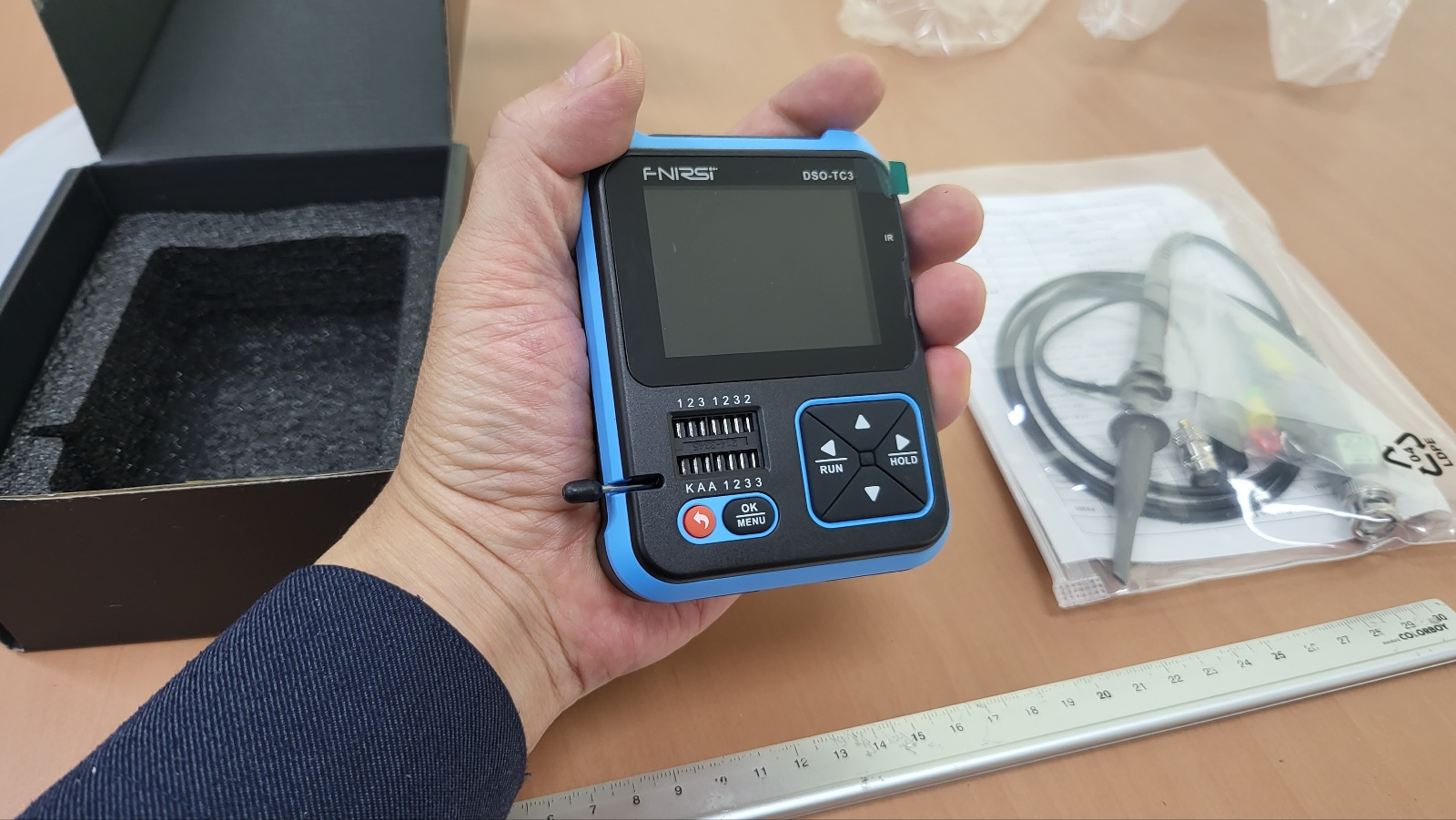

한 손에 쏙들어온다. 컴팩트한 사이즈에 휴대성 최고 강점.

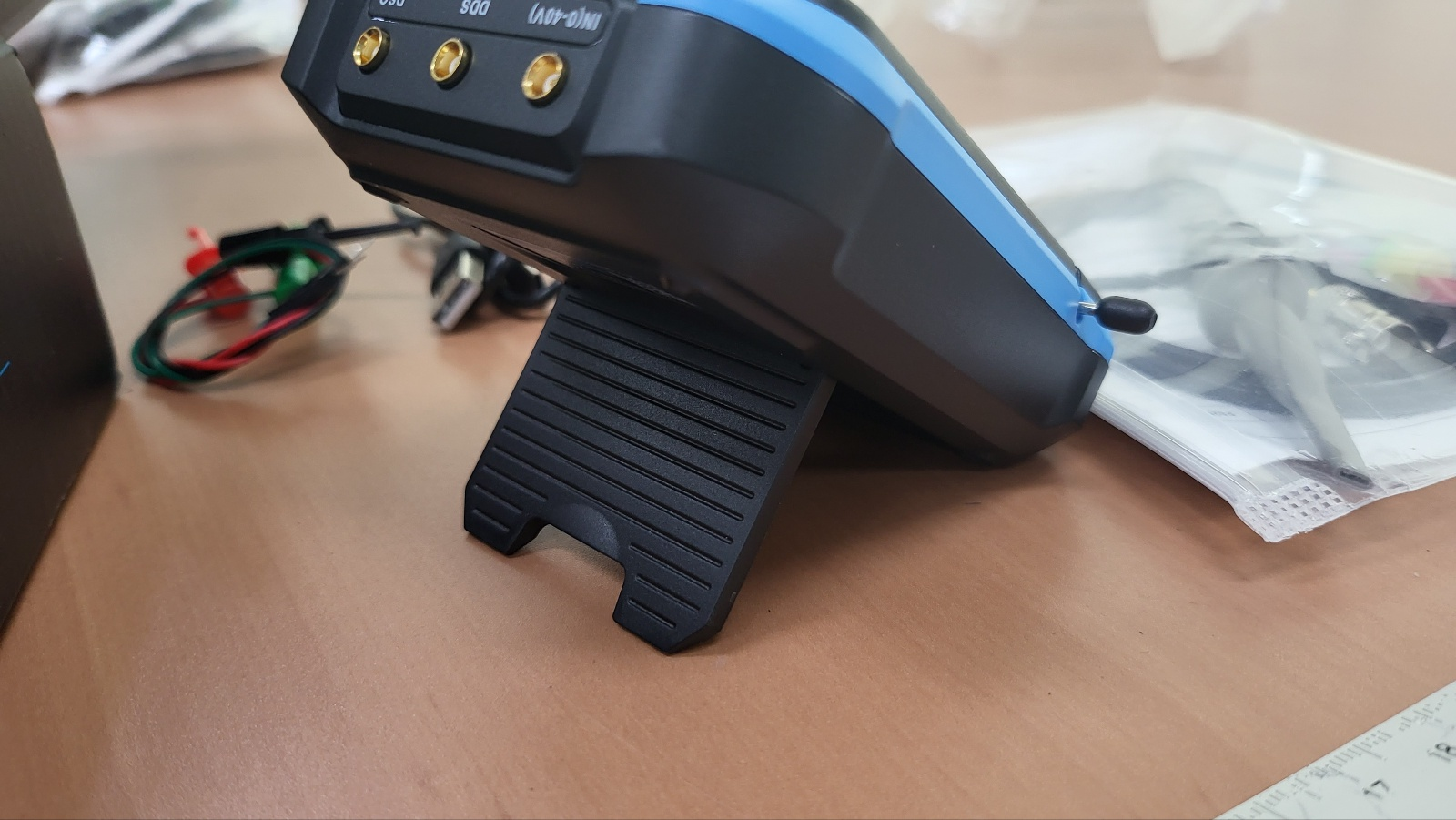

테이블위에 세워 둘 수 있는 접이식 거치수단.



DSO-TC3 . 입력 커넥터



위 사진에서 보이듯이 기기 상단에 프루브 연결 가능한 MCX coaxial socket 3개 있다.

IN (0-40V) : DC 전압측정용 . 최대 전압 40V . 화면  메뉴에서 Tools -> 2. Voltage 선택하면 DC 전압 측정가능.

 - DSO 로 DC 전압 측정가능하므로 이 단자로 전압측정해야하는 필연적 이유는 없음.

DDS : 신호발생기 출력

DSO : 오실로스코프 입력단자. 최대 전압 40Vpp.

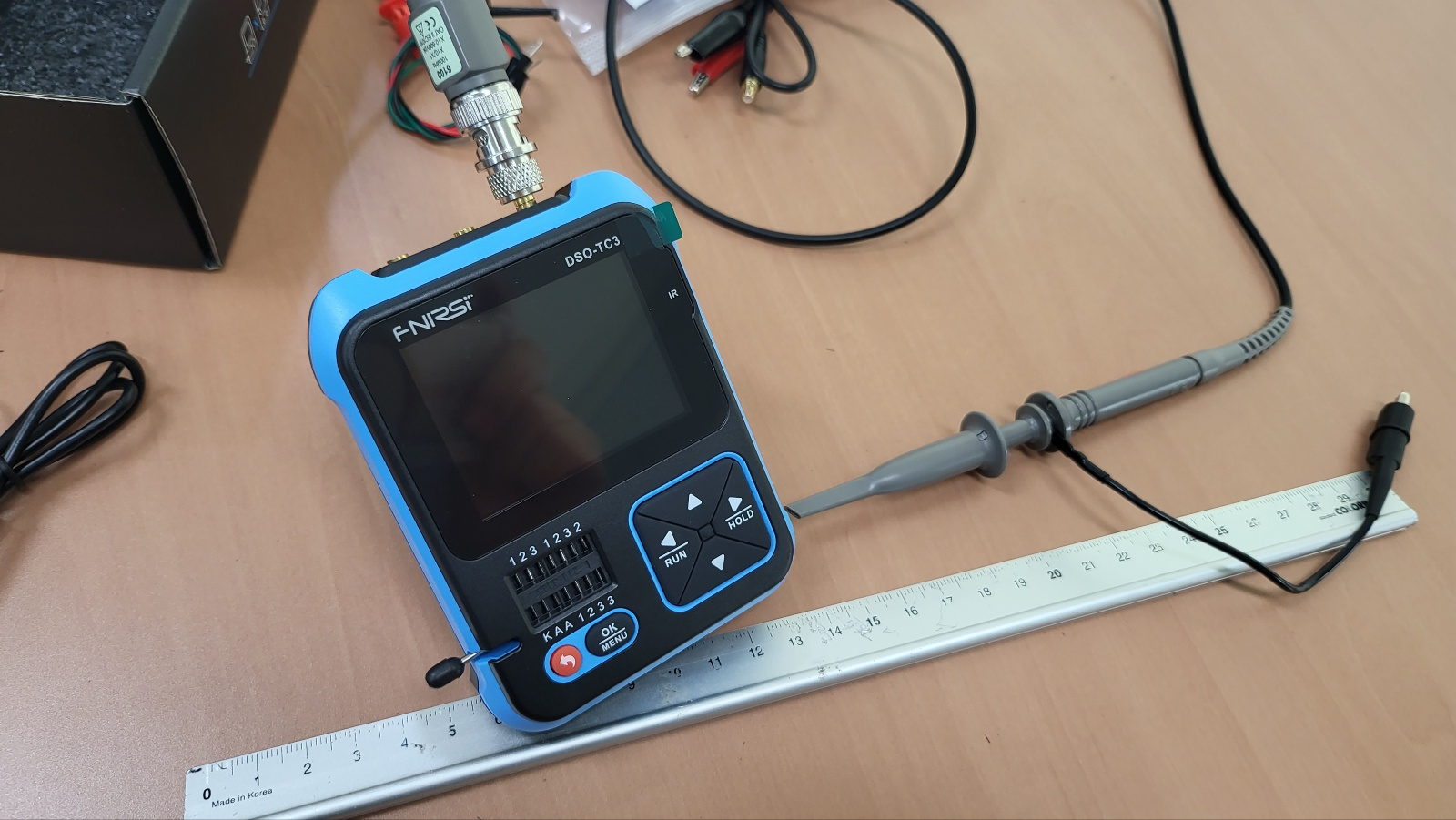

DSO 프루브의 끝단 BNC 인데,  소형 MCX coaxial 어댑터로 안정 장착됨.

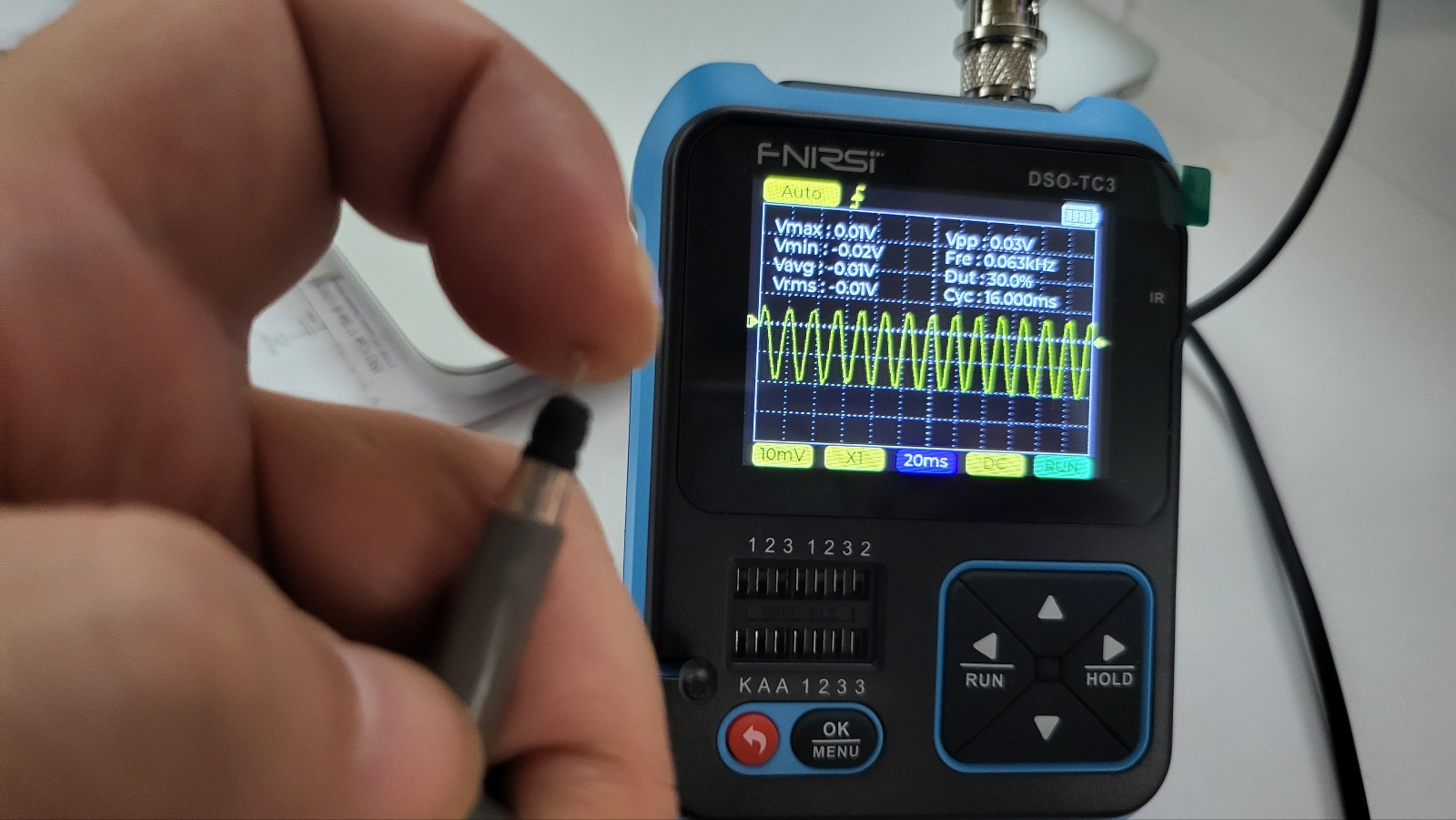

스코프 모드에서 팁에 손 접촉, 상용전원 60Hz  확인.

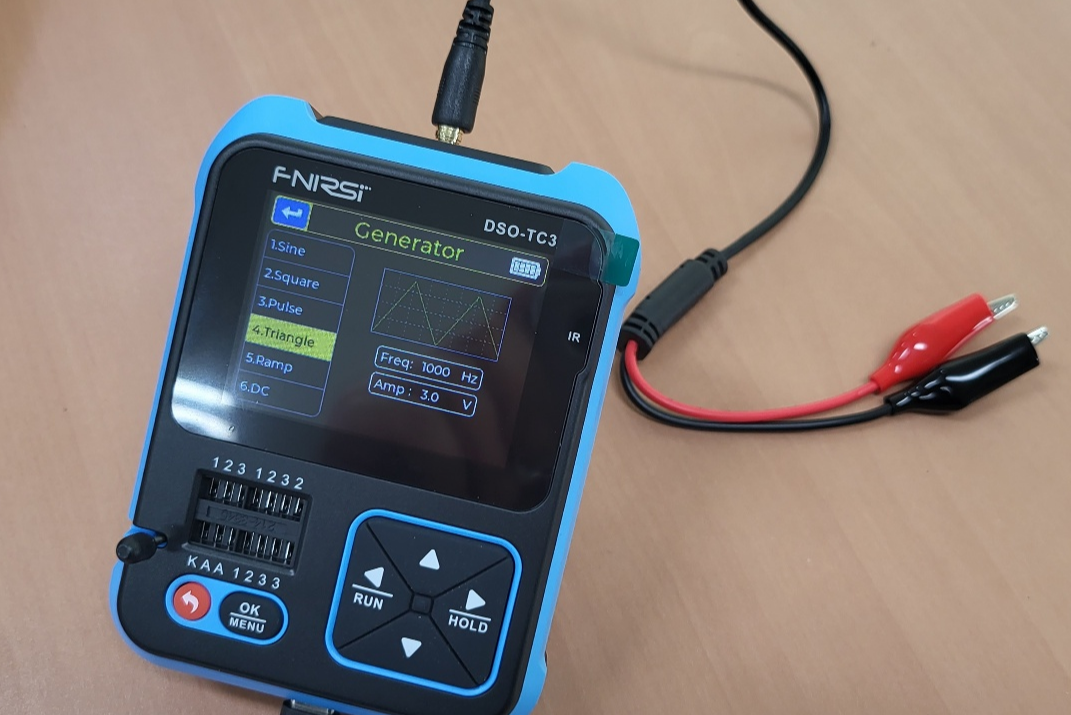

DSO-TC3 . 파형 발생기 모드

- 진폭 가변 : 0 ~ 3.3V, 주파수 가변 : 1Hz ~10kHz.

- 출력전압은 양전압만 가능하며, Amp 라고 표기된 것은 출력 파형의  (최고전압 - 최저 전압) 설정하는것. 즉 정확하게는 peak to peak 전압 (Vpp) 설정임.





DSO-TC3 . 캘리브레이션

- 사용자가 캘리브레이션 가능한 수단 제공된다.

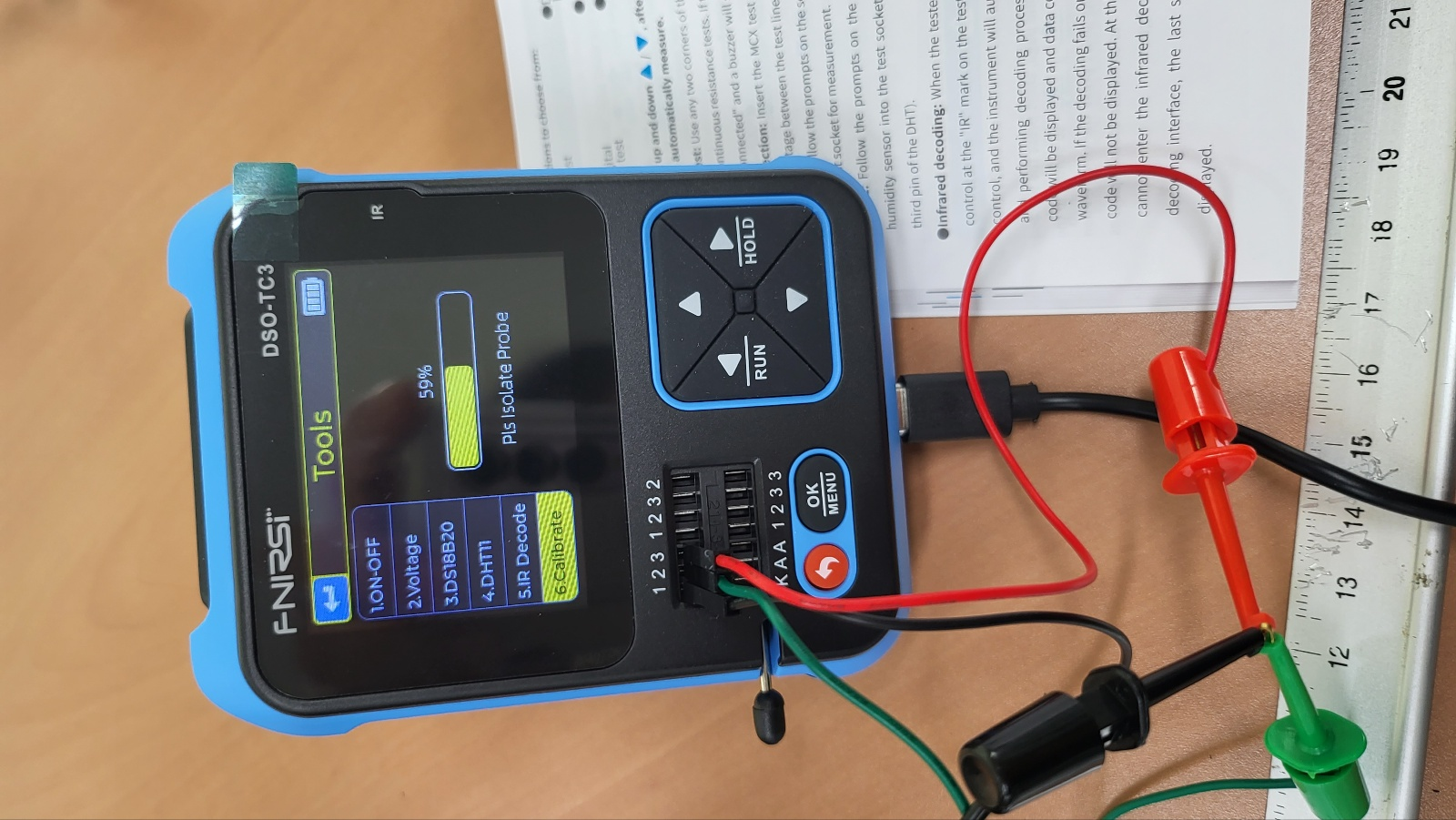

- 제공된 프루브 3개를 1,2,3 에 꼽고 팁을 모두 숏 시킨 상태에서 메뉴에서 calibration 선택하면 자동으로 보정 시작한다.





진행중간에 프루브를 숏시킨것 분리하라고 한다.

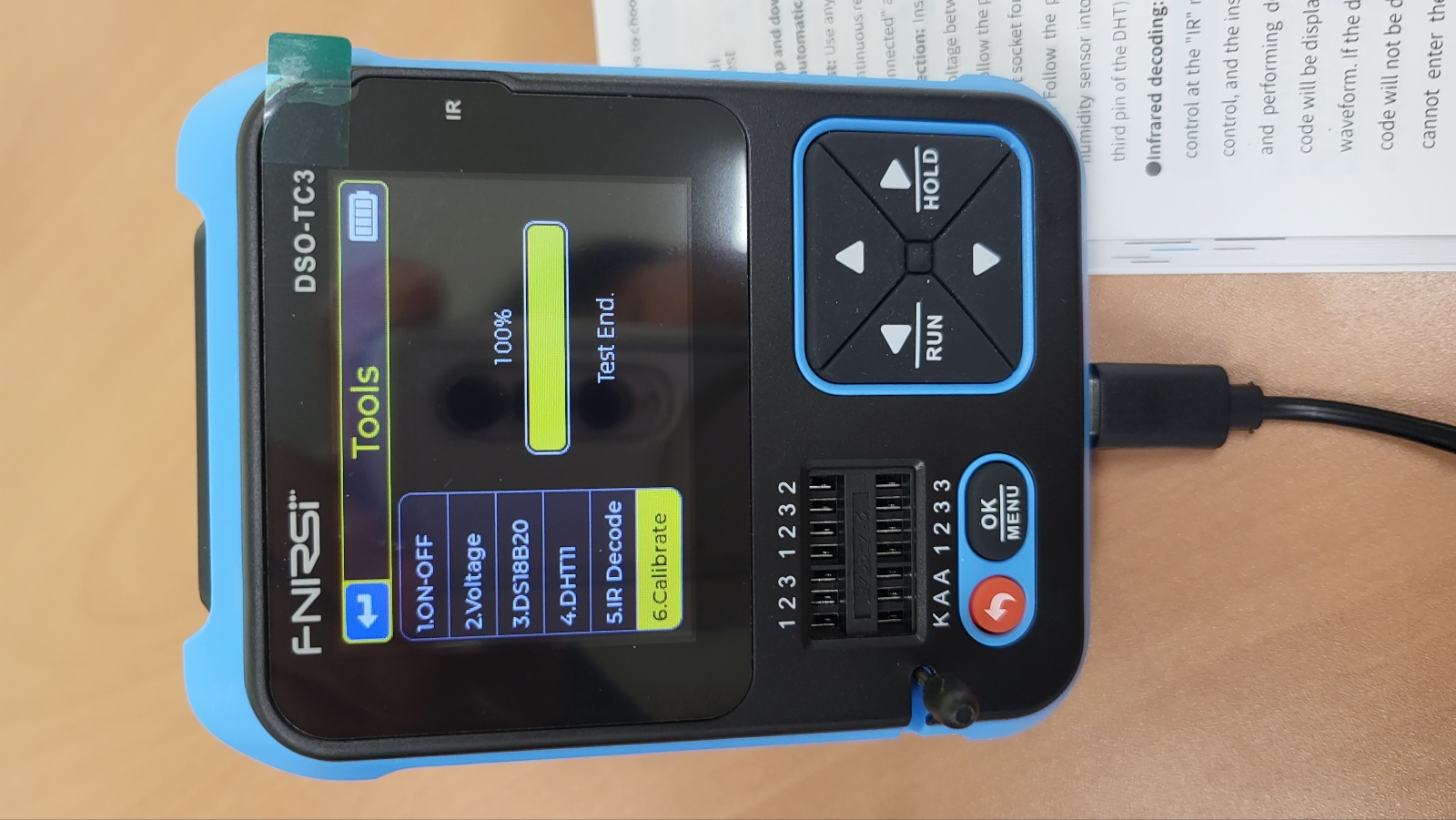

프루브 분리 시키면 자동으로 이후 진행되어 보정 완료.















연관



구입처

옵션에서 high configuration 선택

44.16US $ 51% OFF|3in1 Digital Oscilloscope Transistor Tester Function Signal Generator Meter Handheld Oscilloscope 2.4inch TFT





동일 제조사의 훨씬더 컴팩트한 스코프



FNIRSI DSO152 . 포터블 스코프 초소형 충전식









---

첫 등록 : 2023.10.16

최종 수정 : 2024.05.23
