OLED 컨트롤러 LD7032

by 리치굿맨 2019. 10. 20.

LD7032

- OLED컨트롤러.







데이터 시트.



LD7032 Device Spec (Rev 2.0).pdf
다운로드



주요특징.



VDD : 1.65~3.5V

VCC : 8.0~16.0V

픽셀 : 최대 128x40

램사이즈 : 128x40x1bit = 5,120 bit.

인터페이스 : SPI, I2C



전원 On/Off 시퀀스

전원온 시퀀스 : 먼저 로직 전원 VDD 인가 시점부터 최소 0.1msec 지연이후 고압(VCC)인가 리셋핀 High.

전원오프 시퀀스 : 고압 먼저 off 이후 최소 0.1msec 지연 이후 로직전원 VDD 오프.



디스플레이 행(C), 열(R).











메모리 vs.디스플레이맵.







SPI통신.





SPI mode 0 : 즉 CPOL=0, CPHA=0.



참고 : SPI mode 상세보기 https://igotit.tistory.com/2088



SPI mode 4종. CPOL, CPHA

SPI Mode 4종. SPI 통신 규격의 CPOL(0, 1) , CPHA(0, 1) 상태에 따라 4종의 SPI mode 가 있다. SPI mode 0 : CPOL = 0 , CPHA = 0 SPI mode 1 : CPOL = 0 , CPHA = 1 SPI mode 2 : CPOL = 1 , CPHA = 0 SPI mode..

igotit.tistory.com

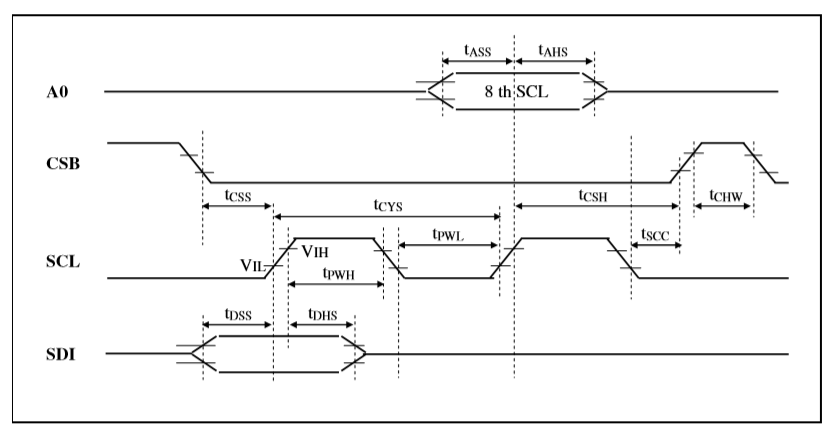

SPI통신 주요시간 규격









통신데이터 규격.

- Command + Parameter 구조.

- SPI통신에서는 Command 전송시 A0 에 L인가해야 하고, Pamameter 전송시 A0에 H인가해야한다.














첫등록 : 2015년 10월 12일

최종수정 : 2019년 10월 20일



short url : https://igotit.tistory.com/444
