개요

- PCB 에 부품배치하는 과정에 요구되는 부품의 좌표 정보 기록된 ASCII 텍스트 파일.

- 용어 : Pick & Place(P&P) file 혹은 Component Placement List (CPL) file 같은 것을 지칭하는 용어.

- 파일 확장자 : csv , xls, xlsx





CPL 파일에 필수 기록되어야 할 정보.

Designator

- 부품 식별 문자 . 예 ; C1, C2, U1,..

Mid X / Mid Y

-  부품 중심의 X, Y 좌표 .  단위 : mm

Layer

- PCB 의 Top 에 배치되는 경우 T, 바닥에 배치되는 경우 B

Rotation

- 부품의 회전 상태. 단위 . degree (도) . + 값이 시계방향.

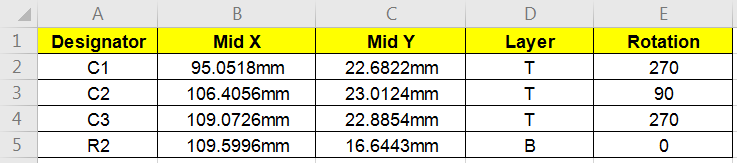

예.
