본 글 설명의 STM32 칩시리즈 : STM32L4+
- 다른 시리즈의 STM32도 개념은 유사.
EXTI
- event/interrupt 가능 총수량 : 39
- - cinfigurable line 수 : 26
- - direct line 수 : 9
- 각 line 별로 개별적으로 mask 가능.
- Configurable line
- - 상승, 하강에지 설정가능.
- GPIO 에 할당가능한 EXTI 라인 : 0~15 (총 16개)
Interrupt 와 event
- Interrupt : 코드상에서 인터럽트 핸들러 함수 실행되게 하는것. 즉 CPU 관여되는 처리.
- event : 페리페랄 하드웨어상으로 직접 신호 전송되어 CPU 관여없이(즉, 핸들러 코드없이) 처리되게하는것.

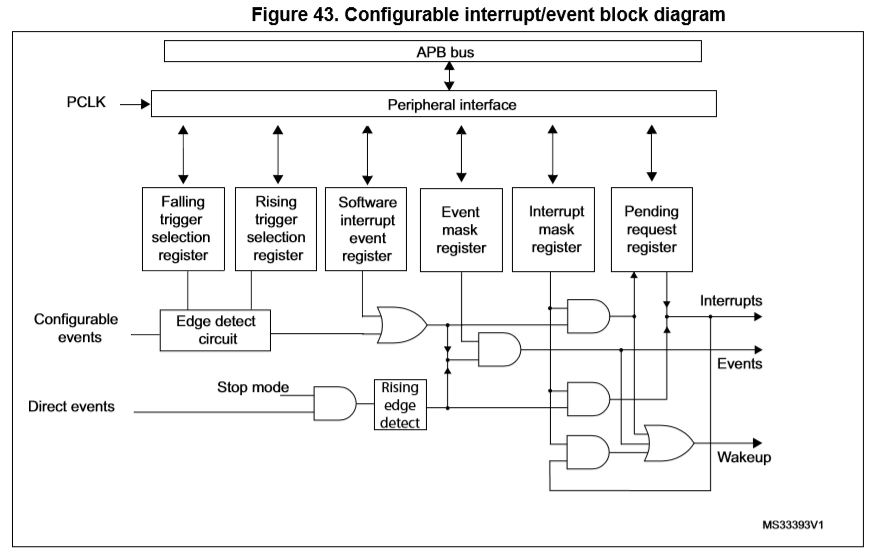

EXTI Block Diagram
EXTI for GPIO
- GPIO 는 총 16개의 EXTI line 에 연결 설정가능.

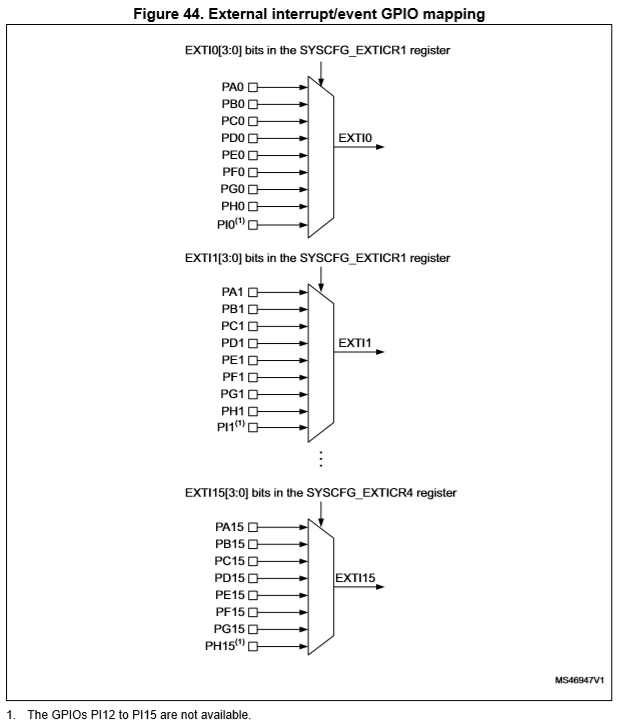

- 주의사항 : 아래 GPIO 의 EXTI mapping 상황을 보면 모든포트(A,B,C,...) 의 동일 번호의 핀은 1개의 EXTI 라인에만 연결가능함을 알 수 있고, EXTI0 을 PD0 으로 할당했다면 다른 포트의 0번핀은 인터럽트설정 불가함.
from : RM0432. STM32L4Rxxx and STM32L4Sxxx 페이지 477~
