STM32. SPI 읽기 쓰기. 동작특성.



	개요.

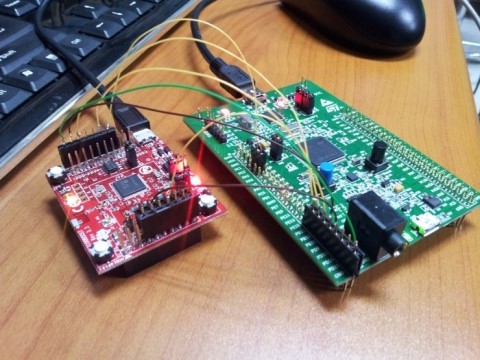

	STM32 의 SPI 이용하여 Keil MDK-ARM 에서 읽기 쓰기 간단한 코드와 쓰기 , 읽기 동작 특성 스코프로 확인.   SPI설정 : 상세보기 -> http://igotit.tistory.com/653  클럭 10.5MHz, 데이터 8비트.   SPI 통신 상황. 본 STM32 는 디스커버리 보드 (http://igotit.tistory.com/156)  이용하였고, SPI slave 는 아래 붉은색 보드인 cc3100 개발보드 (http://igotit.tistory.com/294).



	SPI Read, Write 코드 동작특성 스코프 확인.
	SPI Read 함수. Colored By Color Scripter™ 1 2 3 4 5 6 7 8 9 10 11 12 13   #define L_SPI2CS GPIOB->BSRRH = GPIO_PIN_12 // macro for SPI2 CS to low command #define H_SPI2CS GPIOB->BSRRL = GPIO_PIN_12 // macro for SPI2 CS to high command    //SPI Read  int spi_Read(Fd_t fd, unsigned char *pBuff, int len) {   L_SPI2CS; // SPI2_CS LOW   HAL_SPI_Receive(&hspi2, pBuff, len, 10000);   H_SPI2CS; // SPI2_CS HIGH   return len; }   SPI Write 함수. Colored By Color Scripter™ 1 2 3 4 5 6 7 8 9 10 11 12 13 14   #define L_SPI2CS GPIOB->BSRRH = GPIO_PIN_12 // macro for SPI2 CS to low command #define H_SPI2CS GPIOB->BSRRL = GPIO_PIN_12 // macro for SPI2 CS to high command    // SPI Write int spi_Write(Fd_t fd, unsigned char *pBuff, int len) {  int len_to_return = len;  L_SPI2CS; // SPI2_CS LOW  HAL_SPI_Transmit(&hspi2, pBuff, len, 10000); //Transmit an amount of data in blocking mode  H_SPI2CS;  // SPI2_CS HIGH   return len_to_return; }   위 2개의 함수를 시험하는 코드는 main.c 의 while문 내에 아래처럼 호출됨.  각 함수 1회 호출시 2바이트 연속으로 읽기, 2바이트 연속으로 쓰기 처리 이뤄진다.     while (1)   {     spi_Write(0, testbytes, 2);     spi_Read(0, testbytes, 2);   }     spi_Read(0, testbytes, 2);  실행시 SPI 클럭과 CS SPI Read 2바이트 연속 시 CS(아래), SPI 클럭. 1바이트 읽고 한참 있다가 1바이트 읽음.   spi_Write(0, testbytes, 2); 실행시 SPI클럭과 CS SPI Write 2바이트 연속 쓰기. CS(아래), SPI 클럭(위) 1바이트 쓰기 이후 끊김없이 2번째 바이트 기록됨.         spi_Write(0, testbytes, 2);   spi_Read(0, testbytes, 2);   쓰기 읽기 연속 실행시 SPI 클럭과 CS.        주요 동작 특징. spi read 동작에서 여러바이트 읽기 하면, 바이트들 사이에 쉬었다가 읽기 처리된다는점. write 는 연속으로 라이팅됨. SPI읽기 동작시 바이트 단위로 잠시 쉬는 구간이 발생하는 것이 칩의 원천적인 특성인지, 혹은 제공되는 라이브러리 함수인 HAL_SPI_Receive() 에서 의도된 쉬었다가 읽기 인지 현재 명확하지 않음.
