nRF5340
- Bluetooth 5.3
- LE Audio
- 블루투스 방향 탐지.
- Dual CPU : 128MHz / 64MHz ARM Cortex-M33
- Flash 1MByte, RAM 512kbyte.
- 작동온도 : -40도 ~ 105도.
- 작동전압 : 1.7 ~ 5.5V
- TX power : -20 ~ 3 dBm 1dB 스텝.
- RX sensitivity : -98dBm @ 1Mbps , -95dBm @ 2Mbps
- Analog : ADC 12 bit 200 ksps , comparator.
- 그외 nRF52840 의 모든 feature 지원

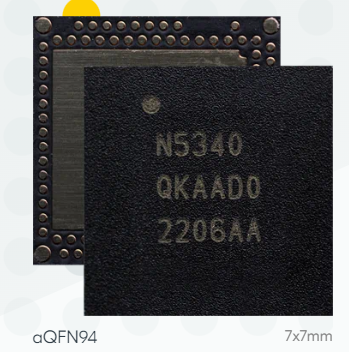

패키지
aQFN94(7x7mm) , WLCSP(4.4 x 4mm) 2종

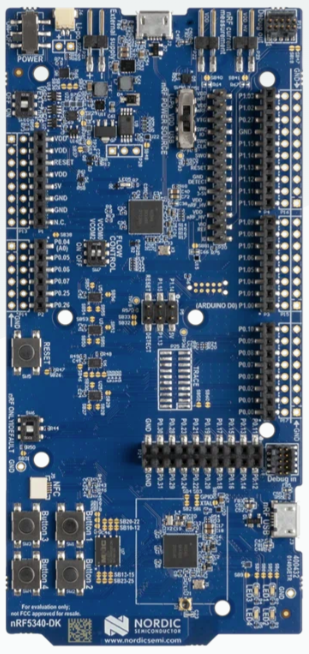

개발보드
nRF5340 DK
nRF5340 개발시 nRF Connect SDK 이용함.
2024.06.13
nRF Connect SDK 개발환경구축은 VS Code 기반으로 설치하는게 가장 간단.
nRF Connect for VS Code . 포터블 설치
nRF Connect for VS Code . 포터블 설치 - 외장 SSD 에 VS Code 를 Portable 설치(상세보기 : https://igotit.tistory.com/4313)하고 나서 - 포터블 VS Code 실행하여 아래 영상의 2분 40초 이후 의 설치 진행하면
igotit.tistory.com
nRF5340 장착 모듈.
HOLYIOT-21069-nRF5340 . BLE 5.3 모듈.
품번 : HOLYIOT-21069-nRF5340 - 장착칩 : nRF5340 - 사이즈 : 19 x 13.5 x 2.4 mm - 칩안테나 장착. 판매처 가격 : 1만원대. 8.5US $ |HOLYIOT nRF5340 BLE 5.0 Bluetooth ultra low power consumption module FCC CE certificated| | - AliExpress Sm
igotit.tistory.com
연관
nRF52840
칩. nRF52840. 블루투스 5.0
품번 : nRF52840 특징. - BT5.0 ( 및 ANT/802.154.4 Zigbee, Thread /Proprietary 용도로도 사용가능. Multi Protocol)- On Chip NFC Tag.- ARM Cortex M4F, 1MByte flash, 256kbyte ram. 64MHz.- SPI : 32MHz.- ADC : 12bit, 200ksps.- USB 2.0- 패키지 : 7x
igotit.tistory.com
상위 정리
STM32. nRF52. ESP32. EFM8. EFM32. PSoC 활용 정리.
STM32. nRF52. ESP32. EFM8. EFM32. PSoC 총정리 제조사 칩 주요특징 실리콘랩 8bit MCU EFM8 시리즈 32bit EFM32 시리즈 EFM8 싸다. STM STM32 . 최고 항상 만족. Cypress pSoC pSoC6 은 기대해볼만. NORDIC nRF52 블투 무선솔루
igotit.tistory.com
첫 등록 : 2023.01.31
최종 수정 : 2024.06.13
단축 주소 : https://igotit.tistory.com/4209
