미세 전자부품 진공흡착기. 수동 Pick & Place





공기  흡입강도 조절 가능.



흡입강도 : 0 ~ 12,000 Pa



사용전원 : AC 220V







구입처

구입시 옵션에 전원 220V 선택해야 함. 전원 220V 용은 아래 제품 이미지 처럼 푸른색 스티커 붙어있다.

반면 110V 에서만 사용가능한 것은 스티커 색상이 분홍색임.

US $0.1 |5 슬롯 smt 구성 요소 배치 기계 피더 랙 수동 피드 smt smd 5 슬롯 랙 진공 흡입 펜-에서공구 부품부터 도구 의 AliExpress









포장

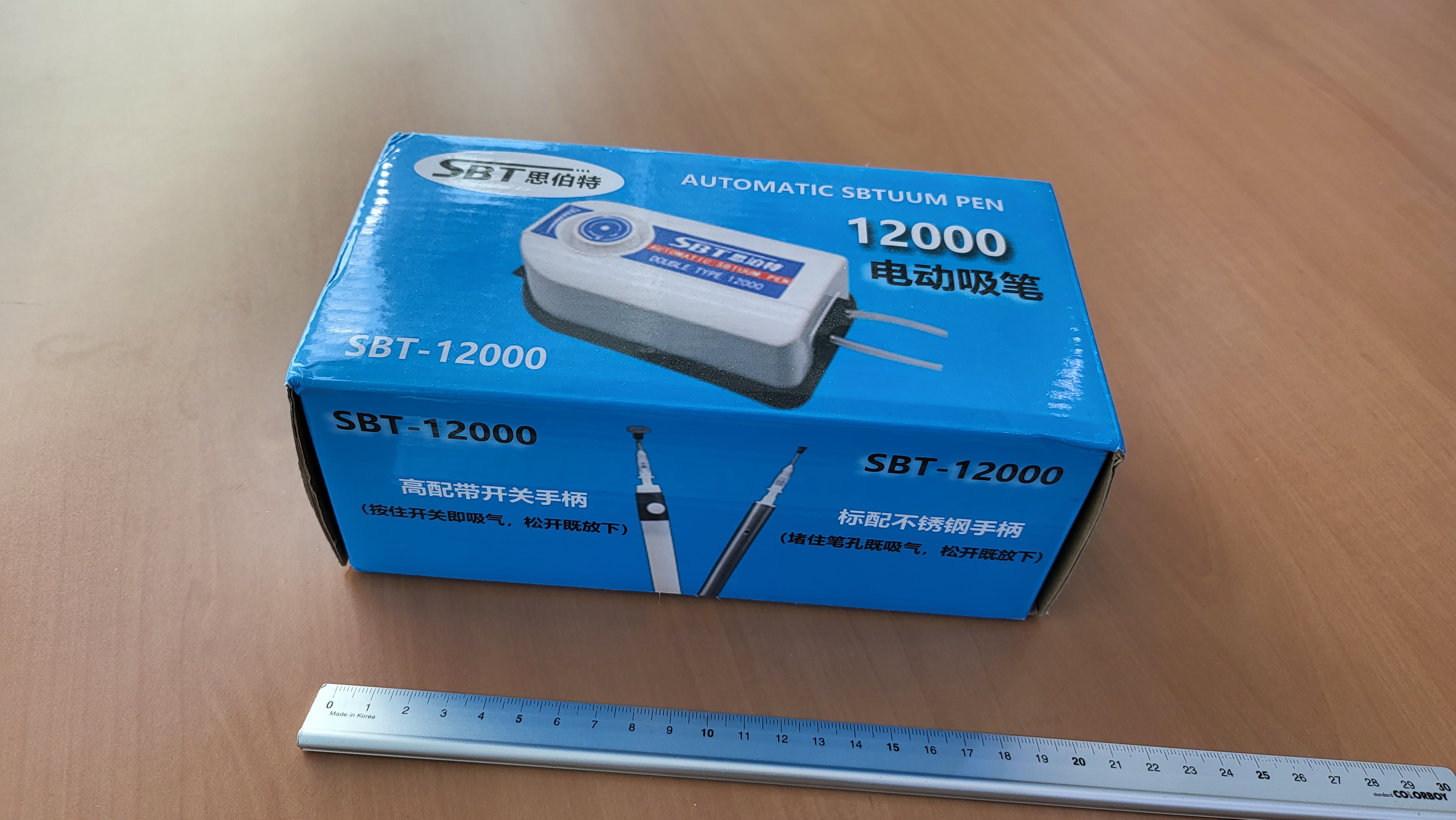

구성품 전체

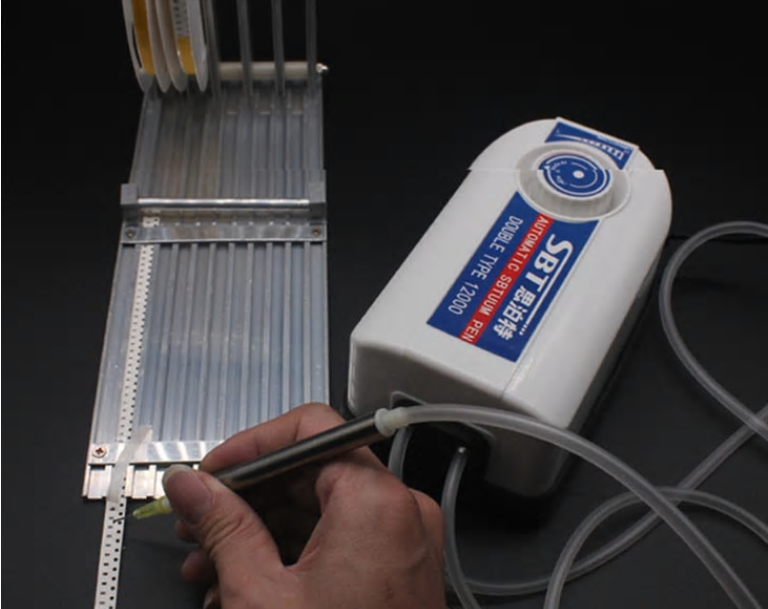

- 펜 부분에 뚫려있는 작은 구멍을 손가락으로 막으면 부품이 팁에 부착되고 손가락을 떼면 부품이 떨어진다.



본체의 공기 흡입구



펜 앞에 끼우는 부속 전체





펜에 팁  장착

- 픽업할 부품면의 크기 보다 작은 고무판을 끼우면 된다.

- 흡착 고무판보다 더 작은 부품인 경우 고무판 장착하지 않고, 녹색 팁만 끼워서 사용한다.









본체 내부

- 바닥의 볼트 풀면 쉽게 분해된다.





내부 구성

- 윗부분에 보이는 건 전자석 이고 AC 220V 입력부에 가변저항이 있다. 이 가변 저항으로 전자석에 가해지는 전압 크기 조정.

- 아래 부분에 보이는 건 고무재질의 다이아프램 방식 공기 펌프 , 다이아프램에 자석이 붙어 있고 전자석이 작동하면  다이아프램이 확장 축소 반복하면서 공기 펌프 동작 이뤄짐.
