심전도 . 표준 사지 유도 . Lead I, II, III

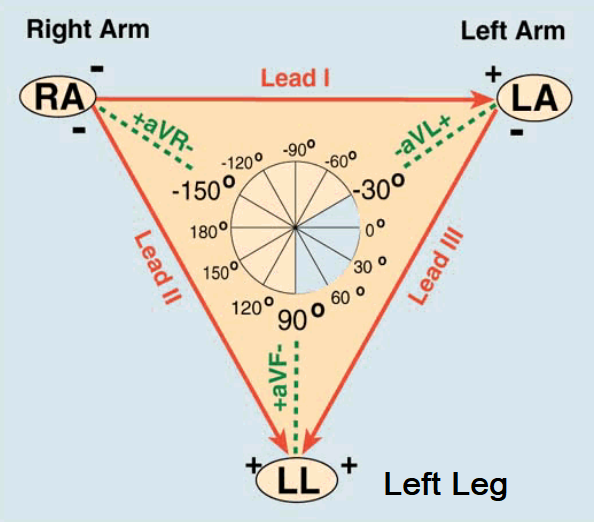

심전도 측정 표준  . Lead I , II, III

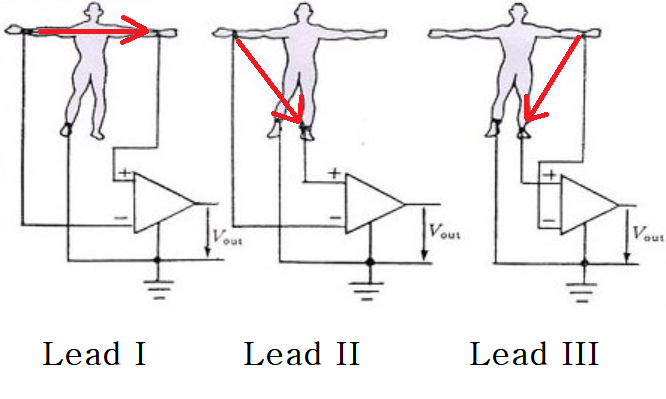

Lead I : RA (-) , LA (+) .

Lead II : RA (-) , LL (+) .

Lead III : LA (-) , LL (+) .





RA  = Right Arm  , LA = Left Arm,  LL = Left Leg 을 의미하나 꼭 팔목이나 발목을 측정점으로 하지 않아도 심장 위치 기준 우상, 좌상, 하 에 배치되면 동일 결과임.







RA, LA, LL 각 지점의 electric potential ( = 전위 )을 P_RA, P_LA, P_LL 이라고 하면,



Lead I  =  P_LA - P_RA

Lead II =  P_LL - P_RA

Lead II =  P_LL - P_LA





위 식을 보면, Lead III = Lead II - Lead1  의 관계임을 알 수 있다.



Lead II - Lead I = ( P_LL - P_RA ) - ( P_LA - P_RA ) = P_LL - PLA 이므로 Lead III 에 해당한다.

Lead 3 파형은 2 파형에서 1 파형을 빼기한 것과 동일.













---
