DIY . 스타리아 . 트렁크 스위치









DIY .  트렁크 쪽에서  테일게이트 열고 닫는 스위치 달기.



- 필요성 : 순정 스타리아 트렁크 내부에서 테일게이트 열고 닫는 스위치 없음. 트렁크 내부에서 문 열고 닫기 편하게 스위치 장착.



- 작업 방법 요점 : 스타리아 테일게이트 스위치 에 추가 구입한 스위치 병렬로  연결.  스위치에 직접 접근할 필요없이 접근성 좋은 곳 찾아서 연결함(아래 상세 설명 있음).





스위치 선정

- DIY 용으로 판매되는 여러 종의 트렁크 스위치 중에서 제품2(아래 제품) 활용하기로 한다.

- 스위치 연결되는 전선이 커넥터 방식으로 되어있어 DIY 작업 이후 차량 트림 탈거시에도 편리하게 분리 가능.



- 배선 방법

검정색 접지, 백색 스위치  로만 연결해도 스위치 역할 은 충분하다.

붉은색 선을 차량 전원 (12V~ 13V) 에 연결한 경우,  스위치 누르고 있는 중에만 스위치 내부 LED 켜진다.  LED 켜진 상태의 소비전류 실측 값 4mA. 트렁크 스위치 는 오래 누르고 있는게 아니라 잠시 한번 눌러주고 떼는 것이므로  LED 표시한다고 딱히 유용함은 없음.

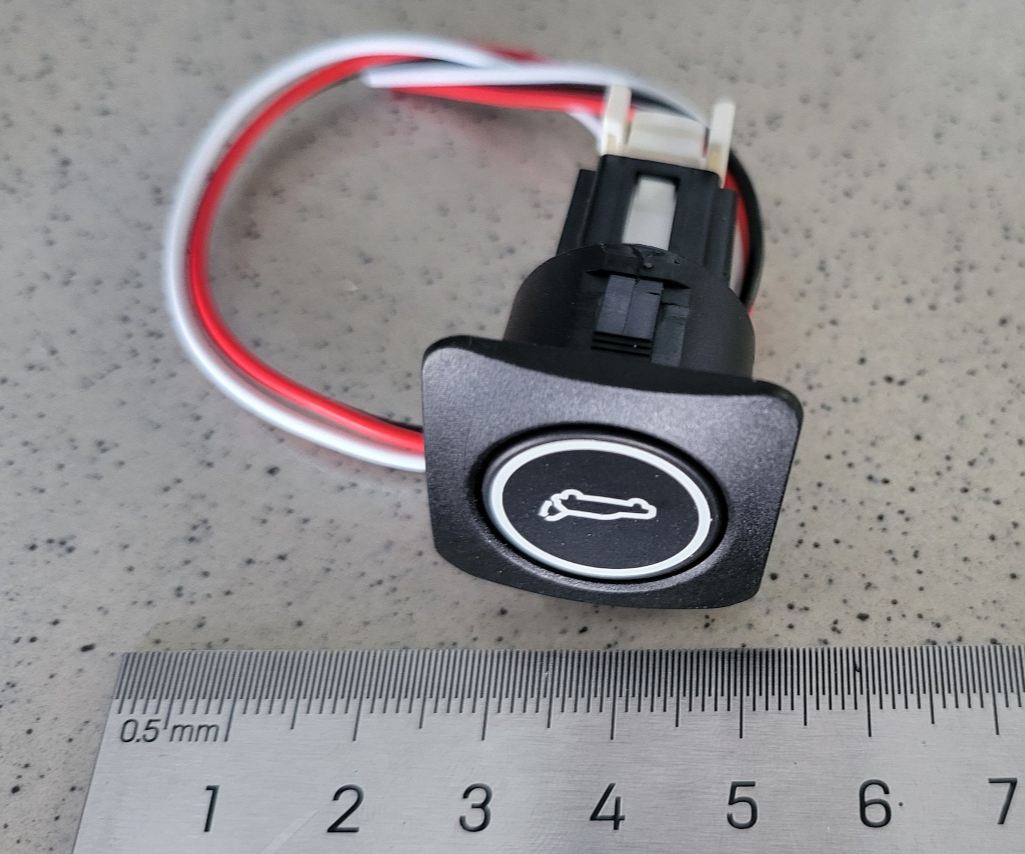

트렁크 스위치





스위치 구입처

2.65US $ 35% OFF|Car Tailgate Switch Innovative And Practical Tank Door Switch Intelligent Electric Trunk Release Reset Button U







스위치 장착

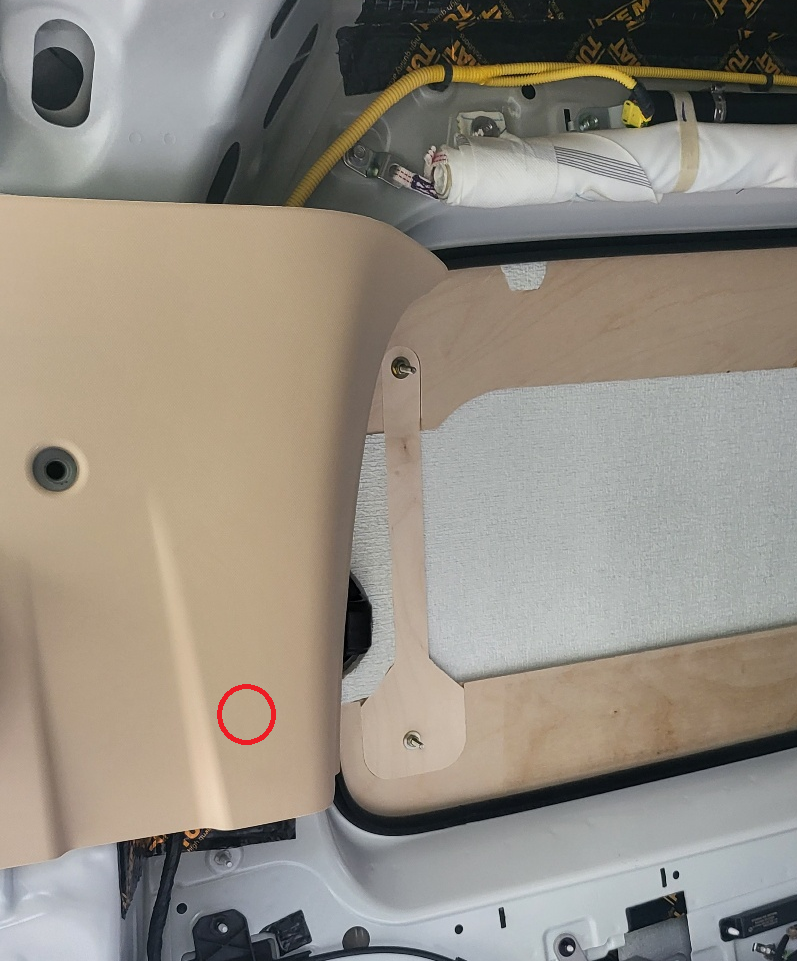

트렁크 측면 필라 트림의 아래 붉은 색 부분이 최적의 장소.

테일게이트 필라트림 탈거 상세. https://igotit.tistory.com/5293

스타리아 . 탈거 . 테일게이트 필라 트림





위 링크 설명중 왼쪽편만 탈거 하면 된다.

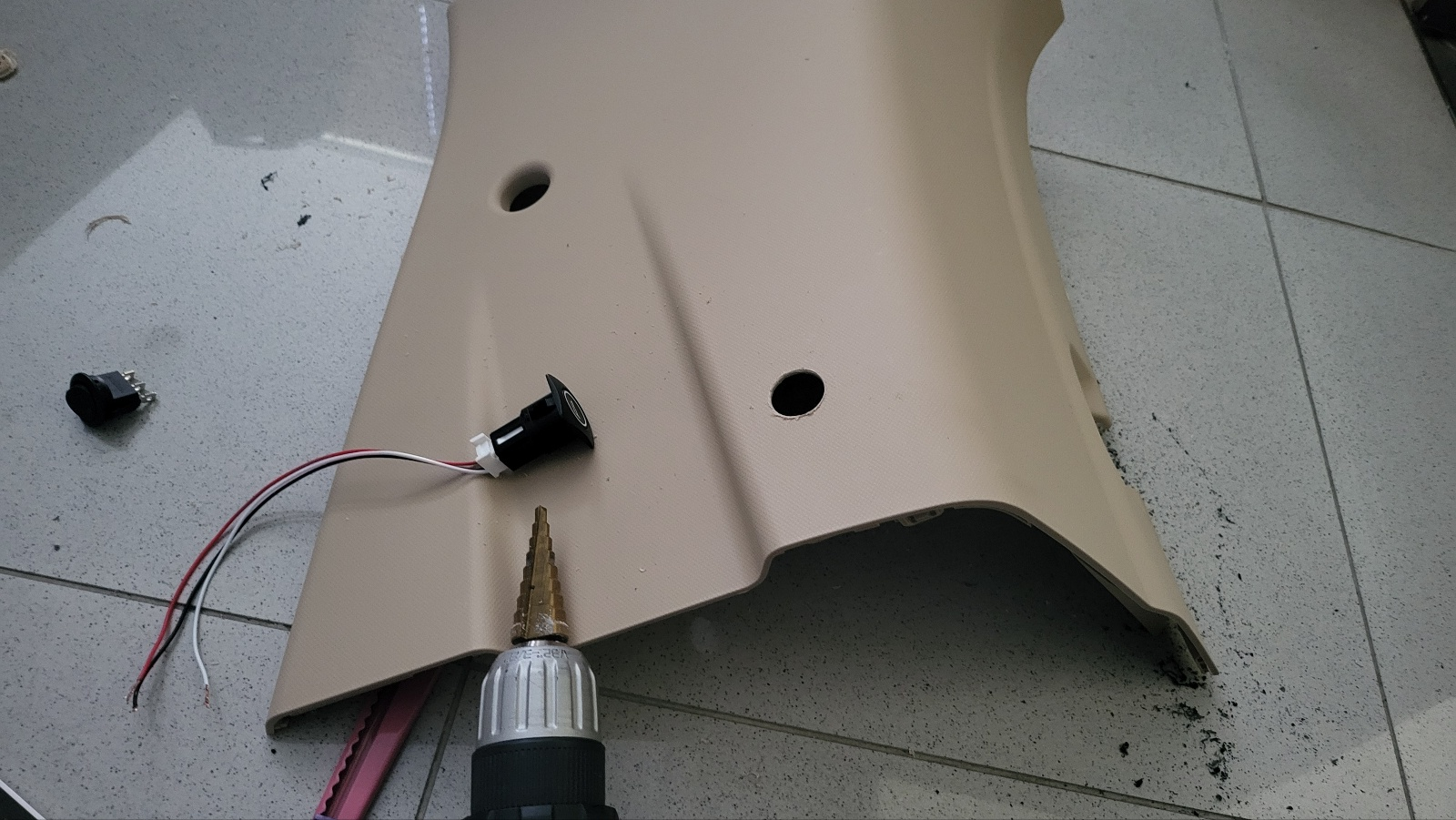

지름 22mm 구멍 내고



스위치 꼽아보면  빠지지는 않는데 헛돌므로 뒤에서 글루건 이나 접착제로 고정.

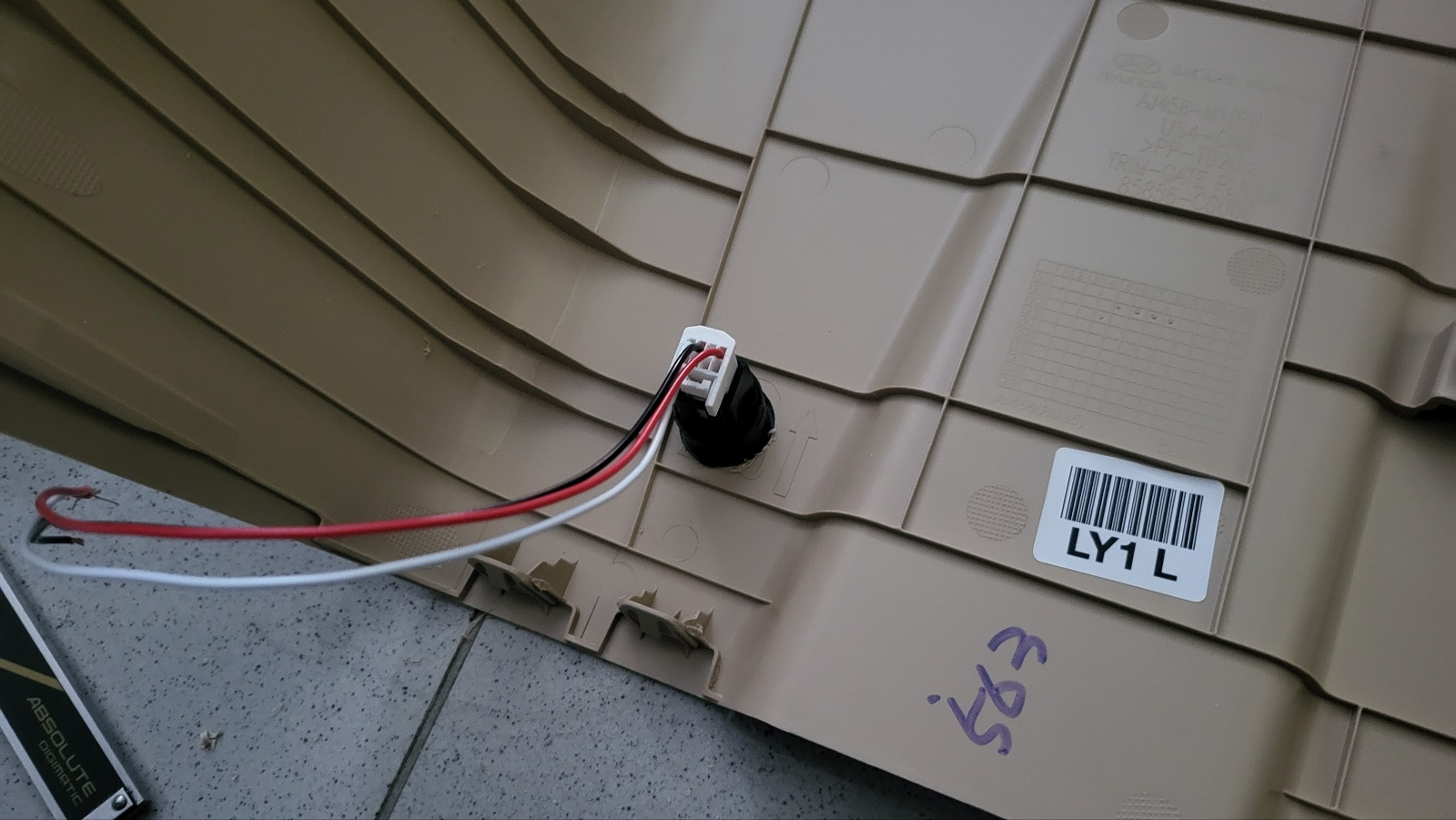

뒤에서 본 모습

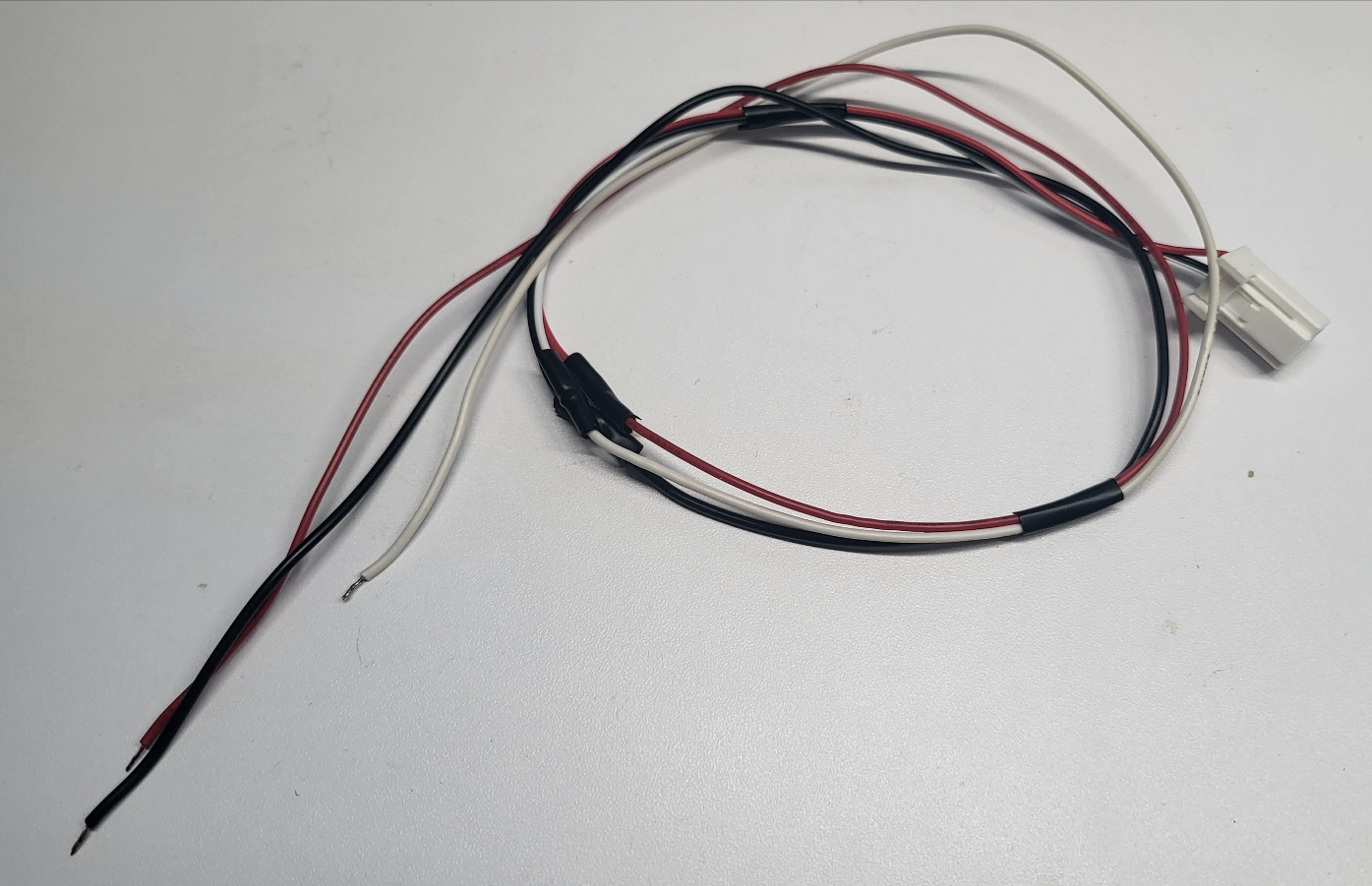

스위치 전선 길이 연장

- 60cm 로 길이 늘림. (60cm 는 좀 아쉬움 65~70cm 가 적당함)









스위치 결선 지점 찾기

- 순정 차량의 테일게이트 스위치에 추가 구입한 스위치를 병렬 연결하기만 하면 되는데, 스위치에 직접 연결하지 않아도 된다.

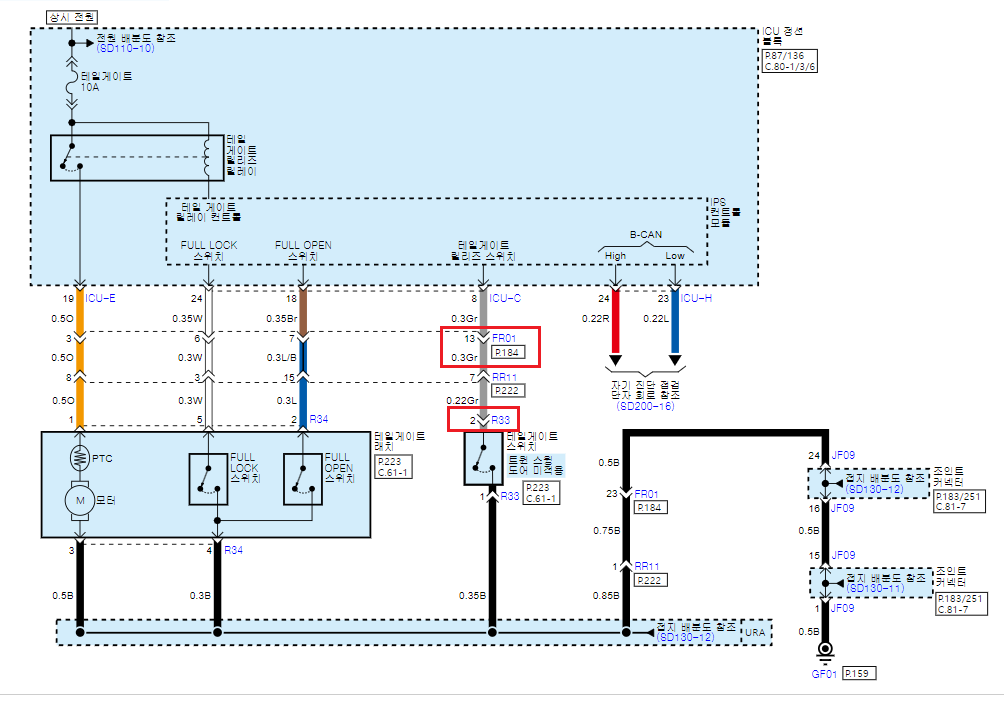

아래 회로도를 보면 R33 이 테일게이트 스위치 이며 이 스위치의 1번핀은 접지이고 2번핀의 연결 상황을 보면 커넥터 FR01 의 핀 13으로 연결되어있다. 선 색상은 Gr (그레이) 임.







스위치 R33 에 직접 접근하려면  테일게이트 트림 분리해야 하는 반면, FR01 은 트렁크 측면 트림만 분리하면 쉽게 접근된다. FR01 위치는 아래 사진의 붉은색 원 부분.



FR01 뿐만 아니라 아래 사진의 파란색 원형 부분인 F61-A 의 16번 핀과 스위치 접지선 인 F61-A 의 15번 핀  (핀맵 상세보기 : https://igotit.tistory.com/5511 )에도 연결 가능하다.

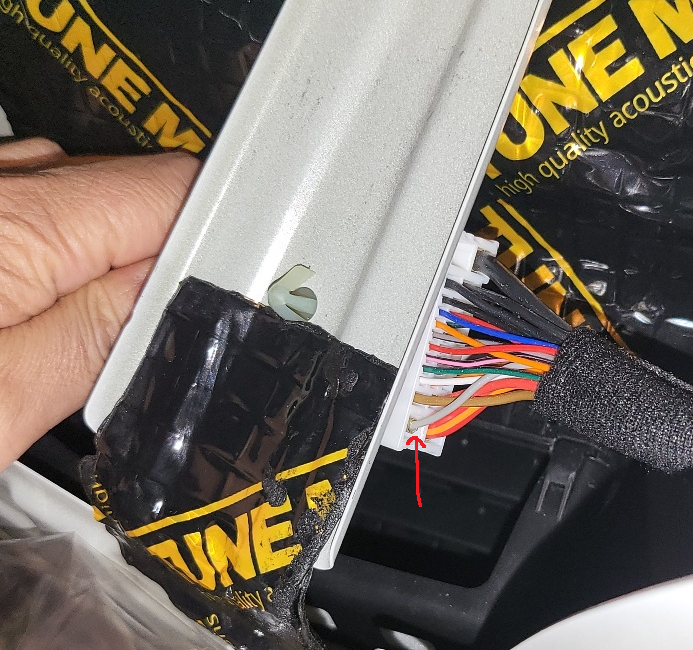

상기 사진의 FR01 근접사진(아래) 에서 가장 끝에 보이는 회색선이 순정 차량의 스위치 2번핀에 연결되어있다.

추가할 스위치의 핀2개 중 1개를 저 선과 연결하고 나머지 하나는 접지로 연결한다.

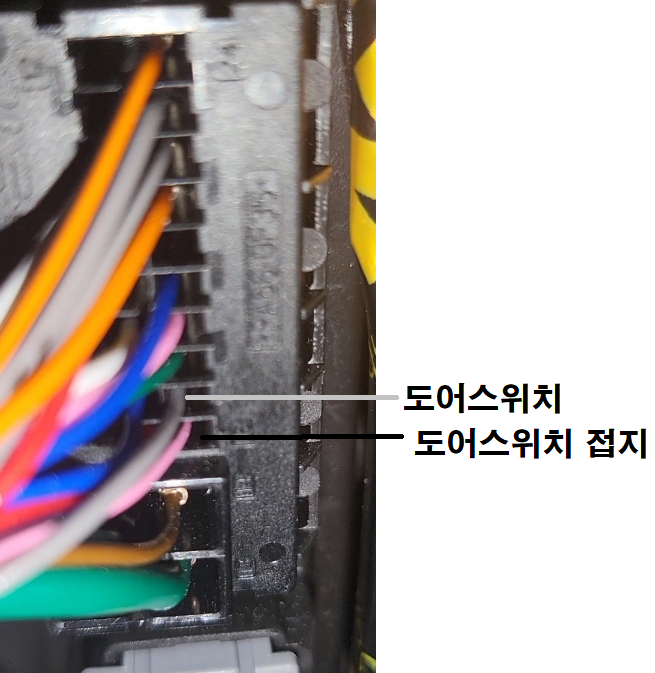

F61-A 의 도어 스위치 선

- 회색선이 도어 스위치선이며, 바로 아래 선이 스위치 접지선이어서 작업성 훨씬 용이함.

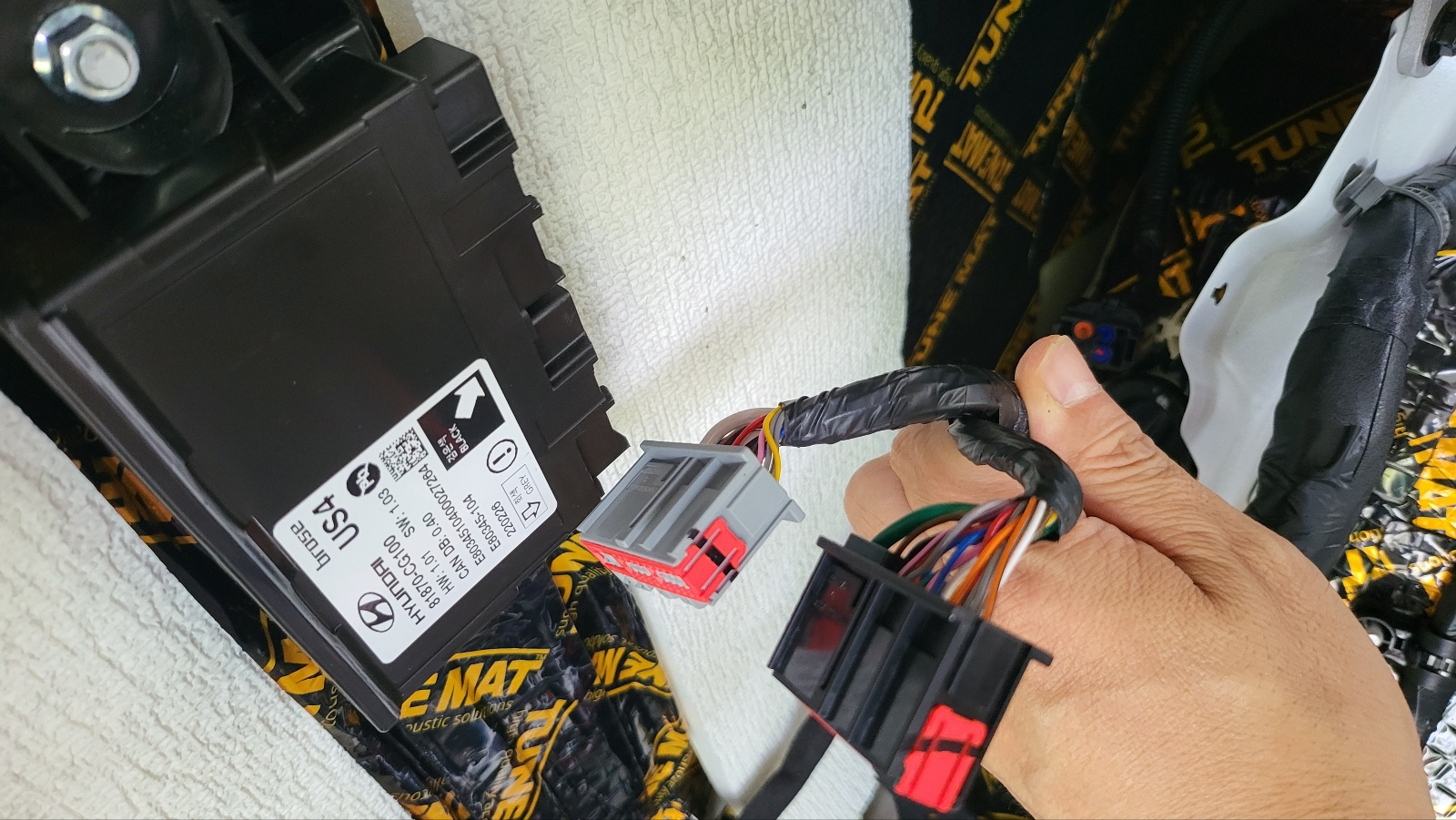

작업 용이하게 커넥터 빼고, 아래 사진의 검정색이 F61-A

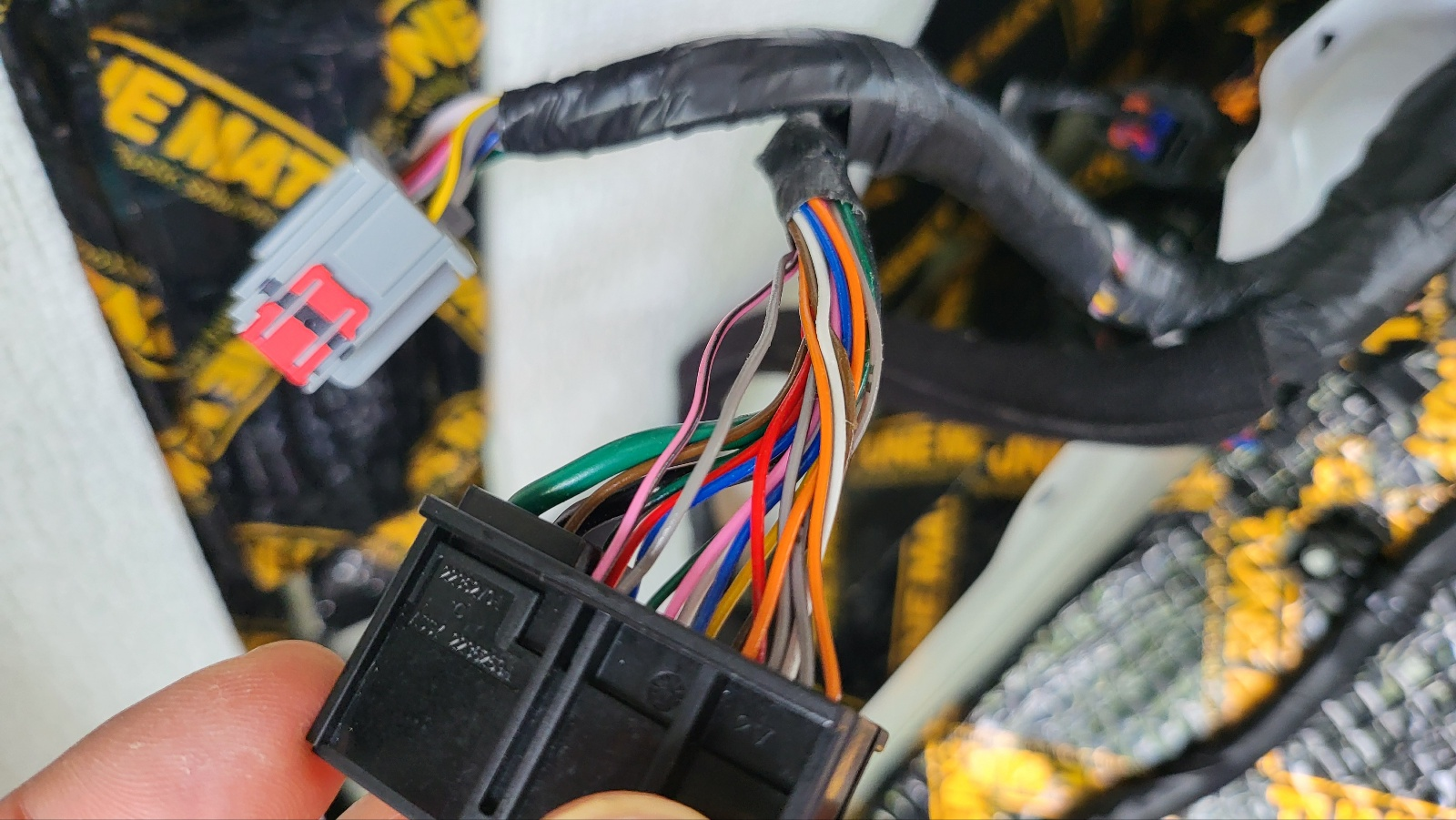

전선에 감겨져 있는 절연 테이프 일부 벗겨낸다.

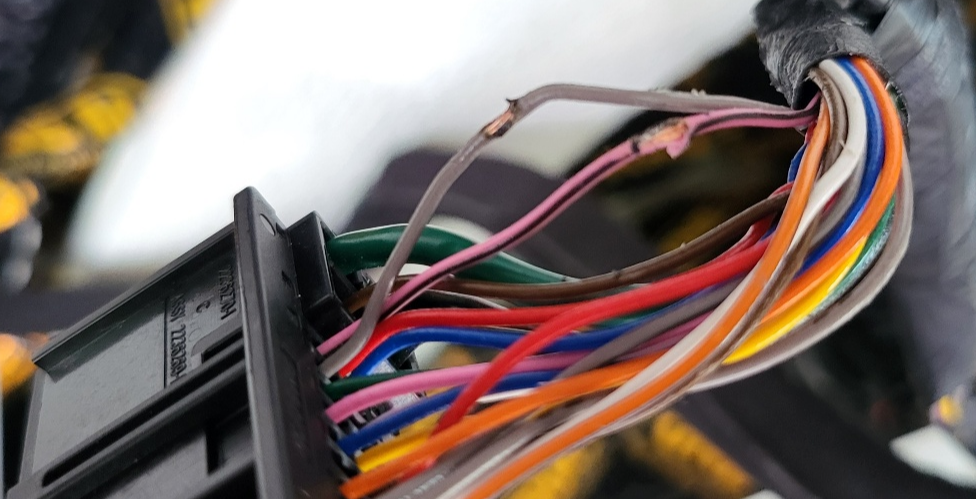

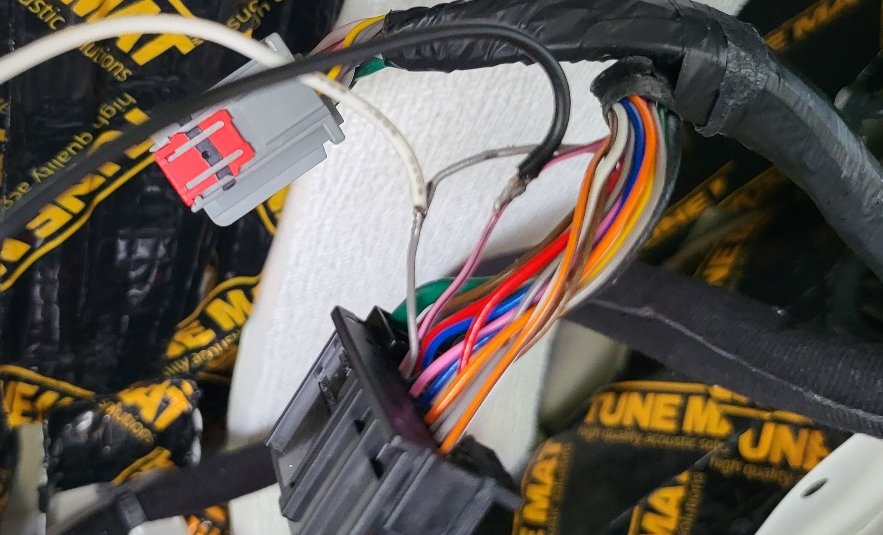

회색(트렁크스위치 신호선) 선과 분홍색에 검정줄무늬 있는 선(스위치 접지) 의 일부만 커터칼로 벗겨내서 구리선 노출시킨다.





스위치로 연결할 선을 땜 한다.



절연 테이프로 마감하고,

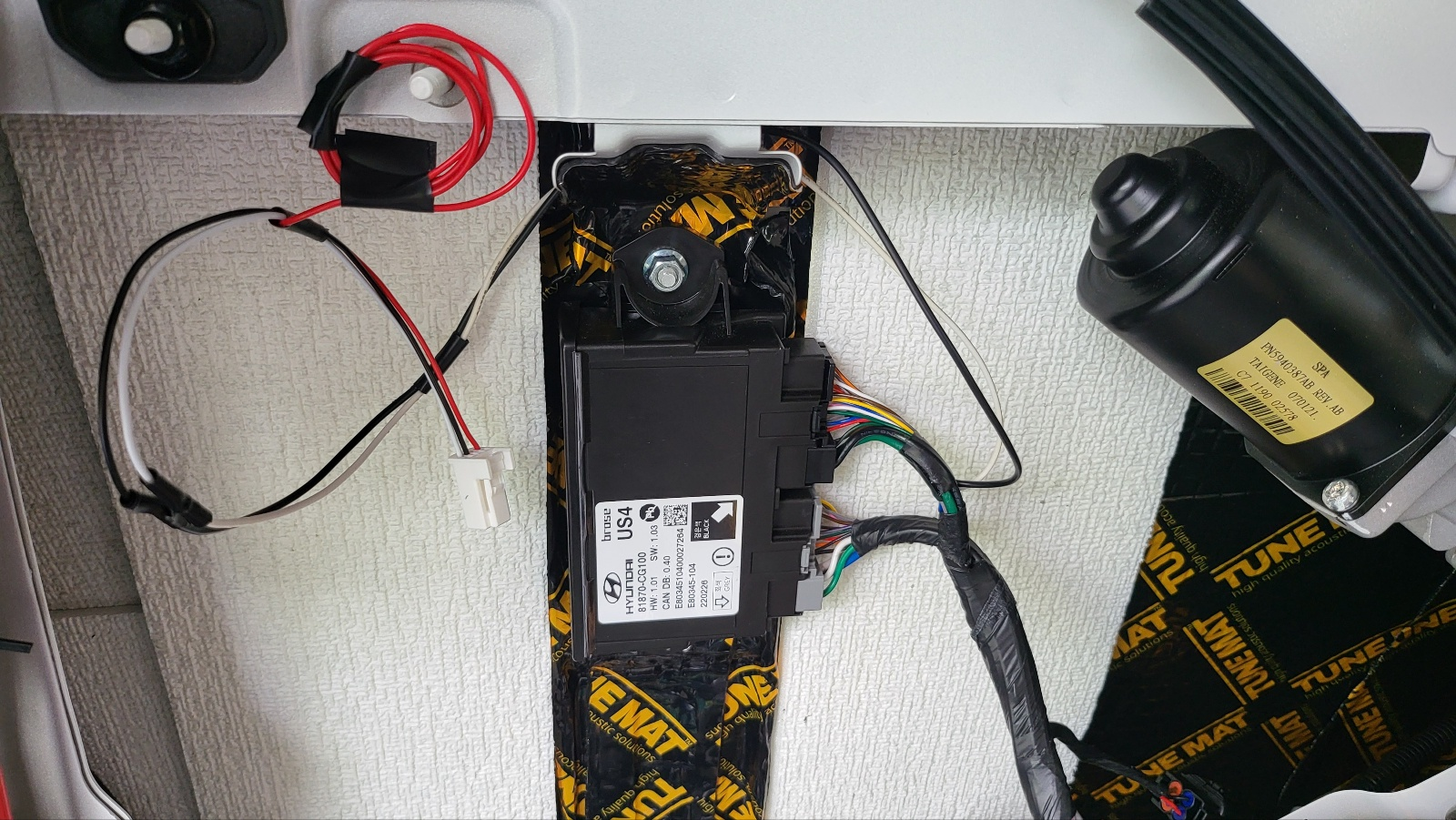

커넥터 다시 꼽아주고, 선정리



백색 커넥터를 스위치에 꼽아주면 작업완료.



주의.

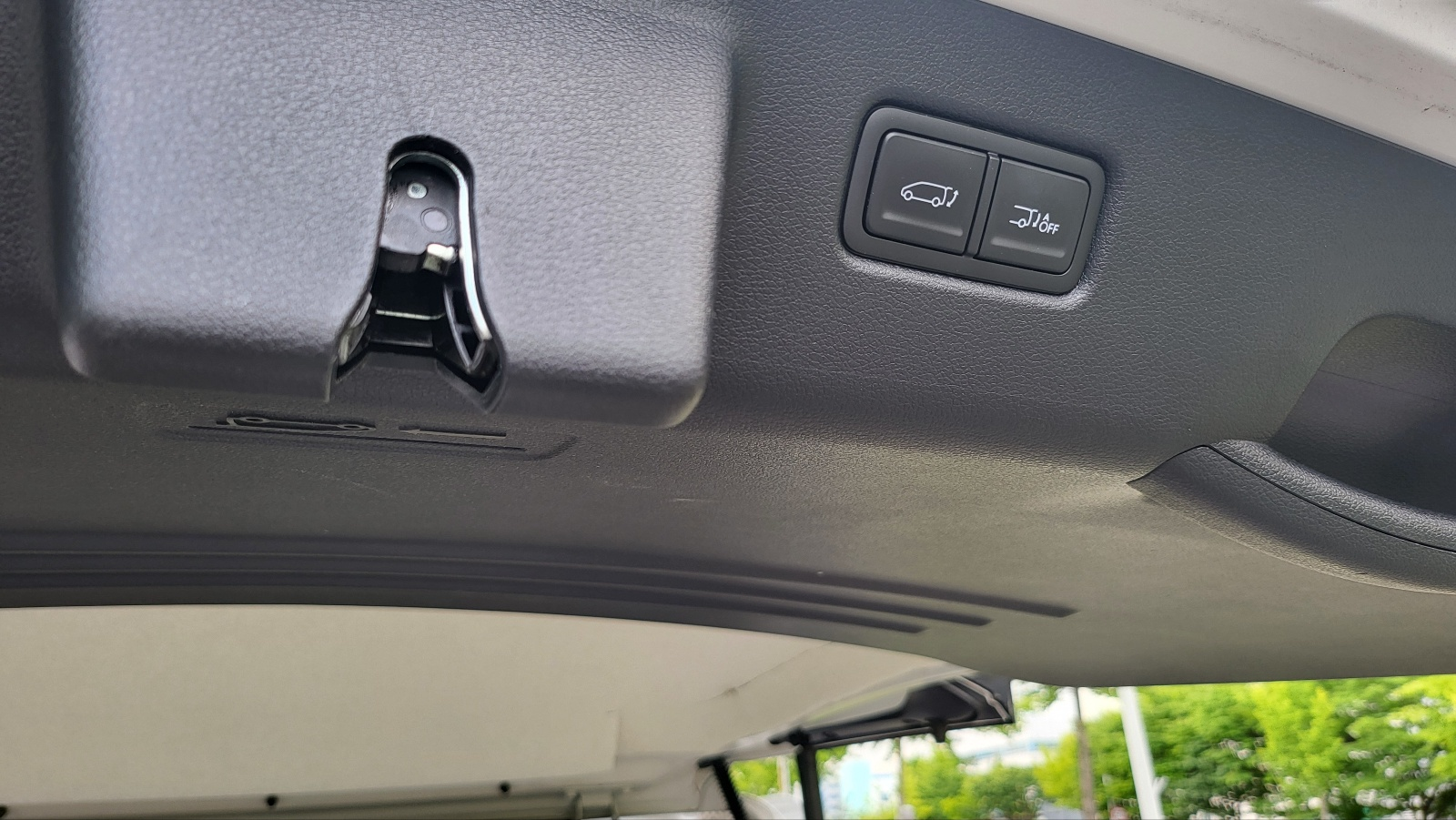

커넥터 분리했다 다시 연결하면 트렁크 스위치 눌러도 정상 작동안한다. OFF 스위치(아래 사진의 오른쪽) 눌러고 나서  손으로 트렁크 모두 닫은 상태에서 스위치 눌러주면 정상 작동함.
