USB 소켓 . USB 충전 모듈 . 차량 가구 등 패널 매립 가능

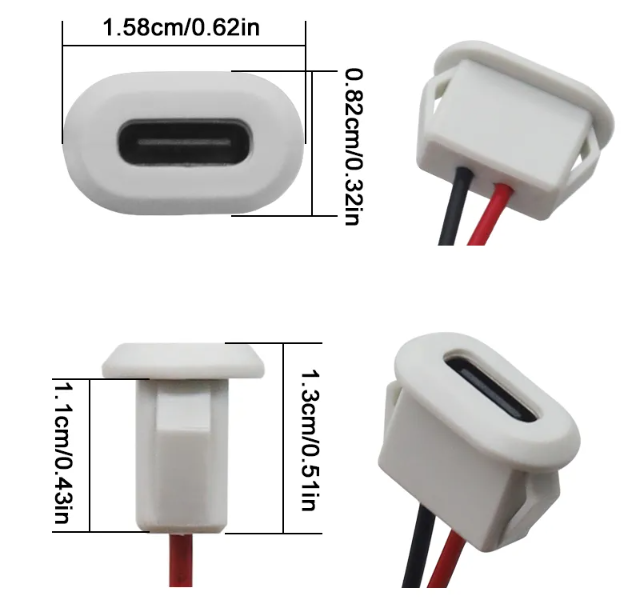

제품1.

- USB C,

- 전원선 연결.



제품1 구입처

https://s.click.aliexpress.com/e/_Dds3LsL

0.99US $ 92% OFF|USB Type C Connector Jack Female Type C With card buckle 3A High Current Fast Charging Jack Port USB C Charger





제품2.

- USB C, LED 램프.



제품2 구입처

0.37US $ 14% OFF|C C Panel|waterproof Usb C Female Connector With Snap Lock - High Current Charging Socket







제품3.

- 투명 케이스 내부에 LED

0.24US $ 14% OFF|1 10Pcs USB C transparent Connector Type C Direct compression female base Waterproof USB Socket High Current Fa







제품4.

- 차량 배터리 전원 입력

- 온오프 스위치

- USB A 2개, C 1개 , 100W



3.31US $ 54% OFF|12V/24V USB Type C Multiple Car Charger Socket PD3.0 & QC3.0 Ports Waterproof with Touch Switch Fast Charging C



제품5.



KDsafe 6번 고속충전 USB단자 매립형 QC3.0x2 PD 시거소켓





제품6.



인채널 가구매입형 빌트인 미니 USB 충전포트 29mm IBU-BIP200U매립







제품7.



3.02US $ 16% OFF|48w Type C Car Charger With Cable Usb Port Boat Panel Mount Plug Dual Power Socket QC3.0 Fast Charger Adapter W





제품8

-220V , USB



철물의민족 가구용 매립형 사각 USB 충전 매입 콘센트 국내생산 책상 전선캡 침대 빌트인 멀티탭,





제품9



5.71US $ 40% OFF|4 In 1 Panel 12v 4.2A Dual Usb Car Charger Socket Splitter Adapter Waterproof Thermometer Voltmeter Toggle Swit









제품10

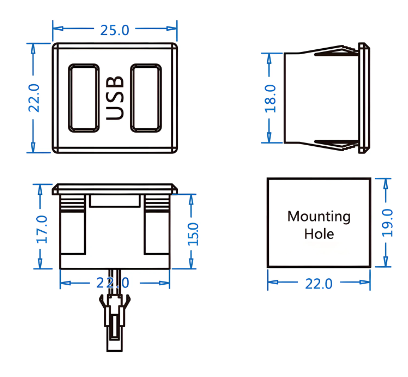

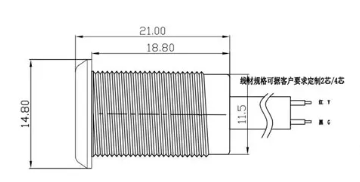

- 치수



제품10 구입처

0.99US $ 89% OFF|Double Layer Usb Female Base Type C Socket and Female Usb Lamp Charging Socket Power Socket With Cable Connecto

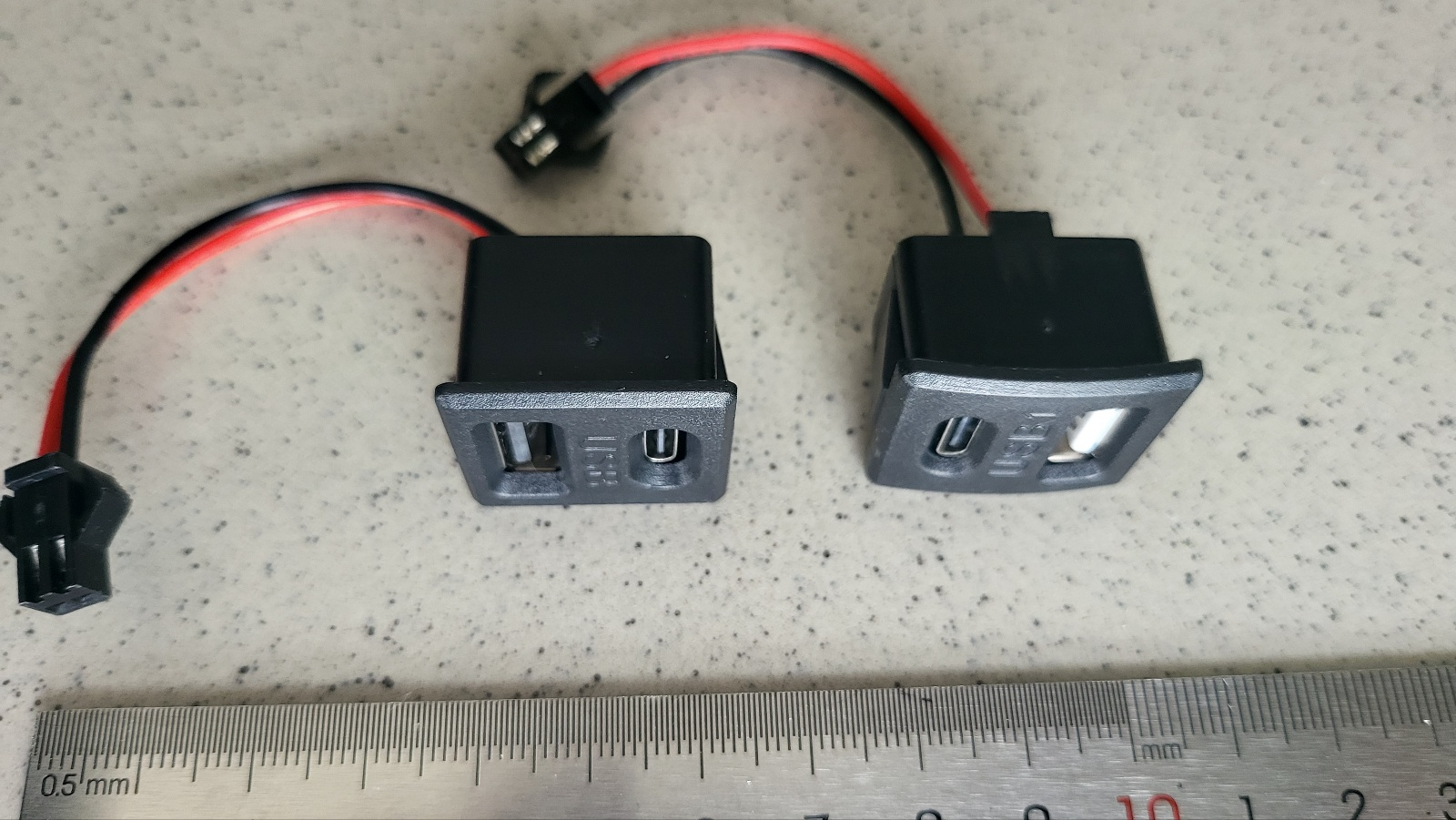

제품 10 구입 .  2024.05.07

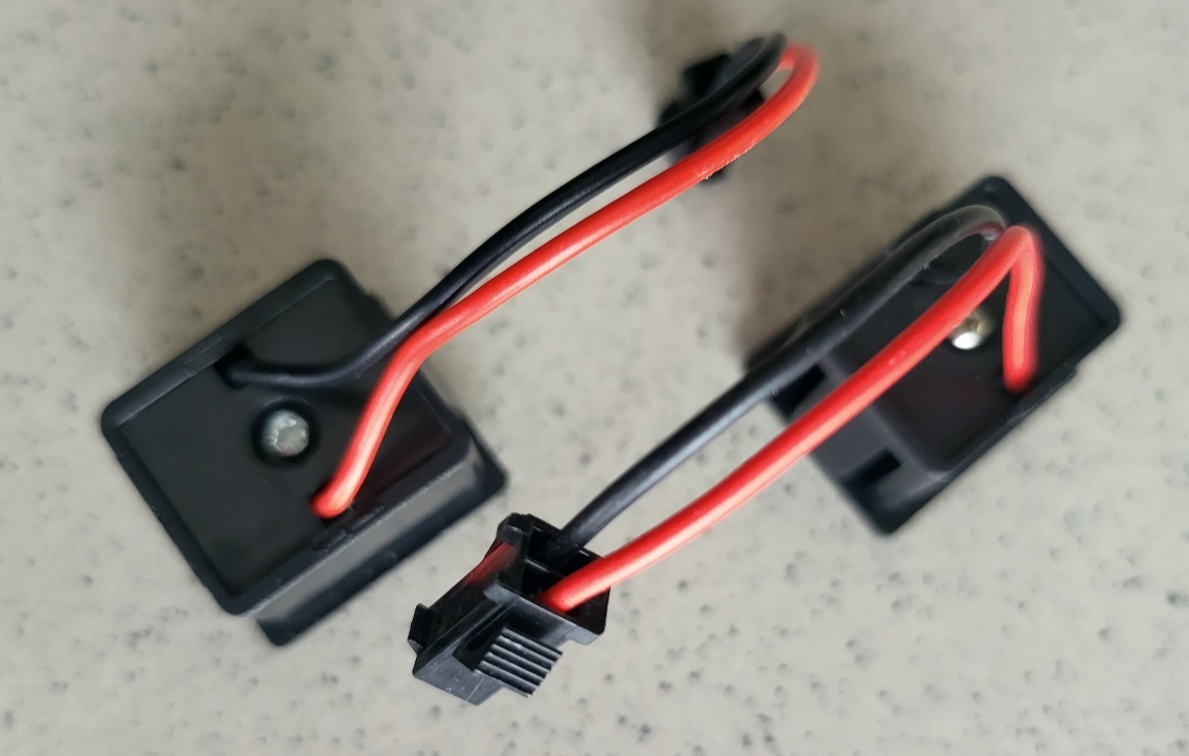

표면 평면타입과 곡면 타입.

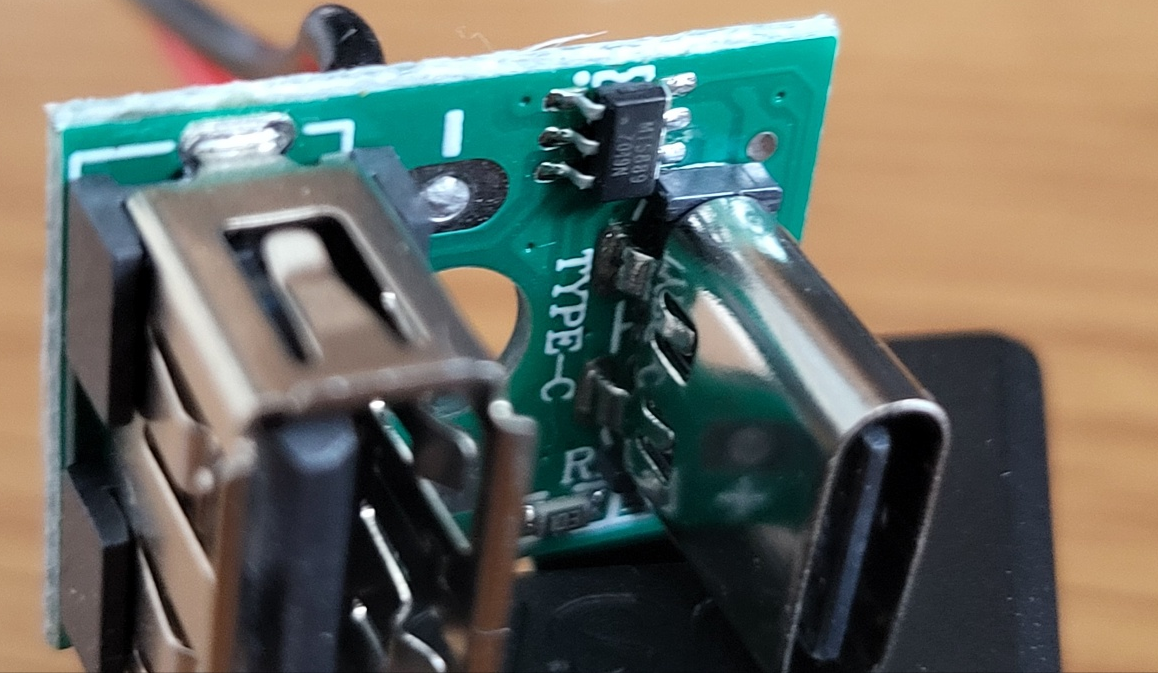

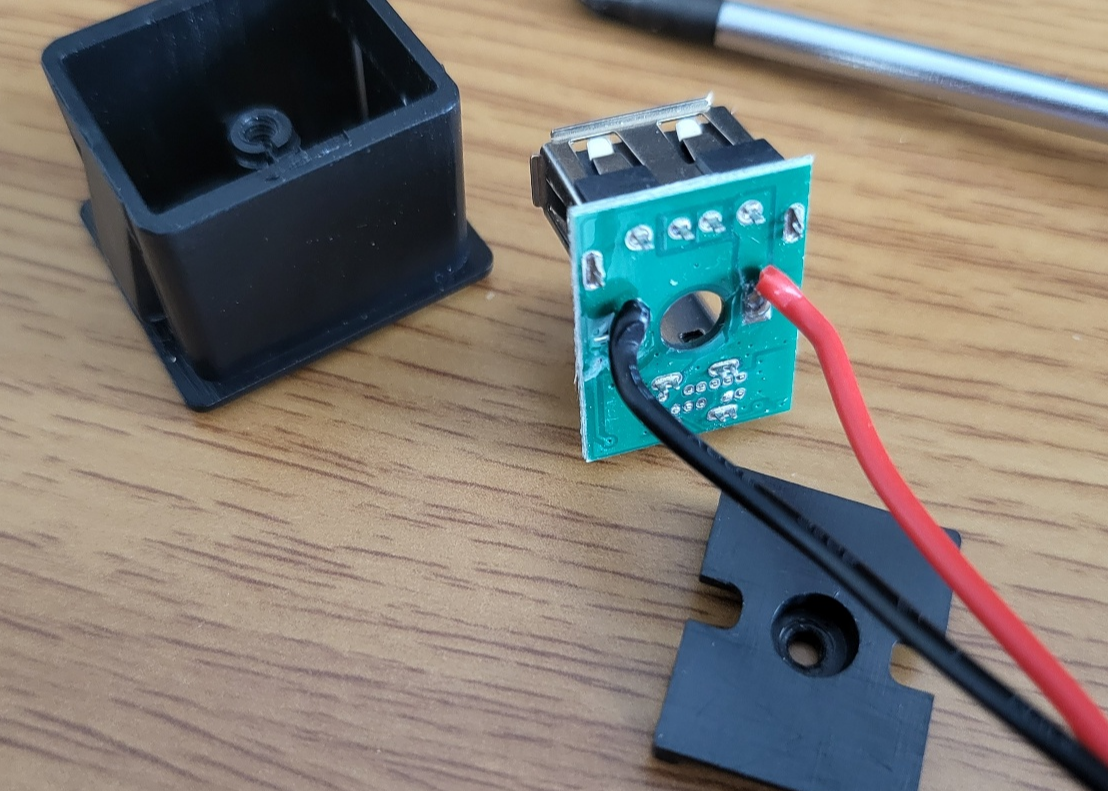

분해

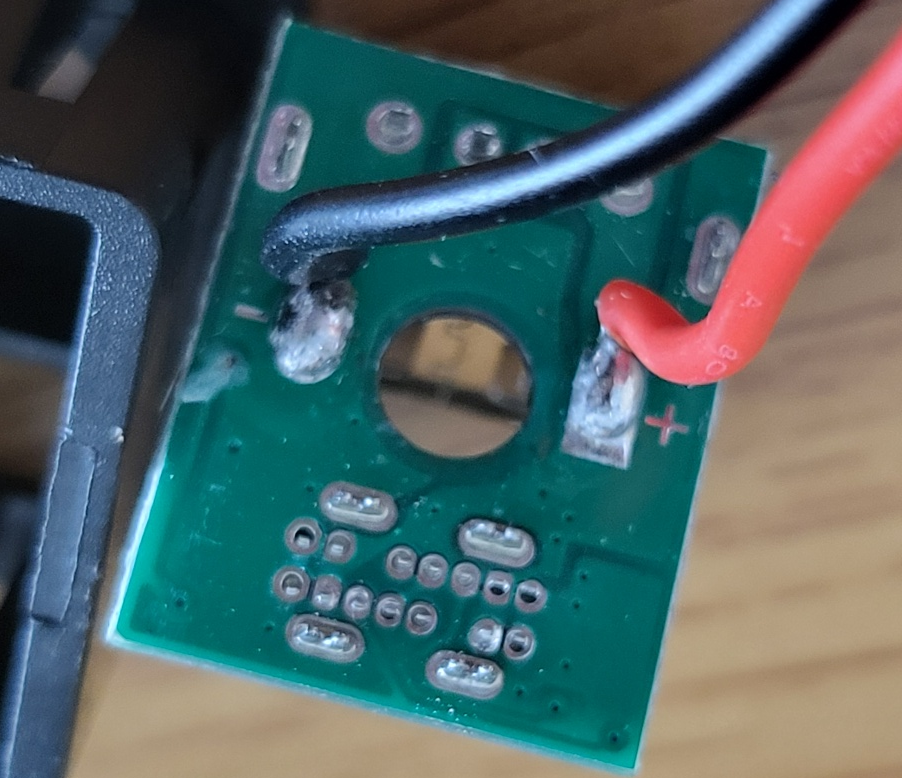

- 전선 +, - 는 USB A 의 전원 핀으로 직결.

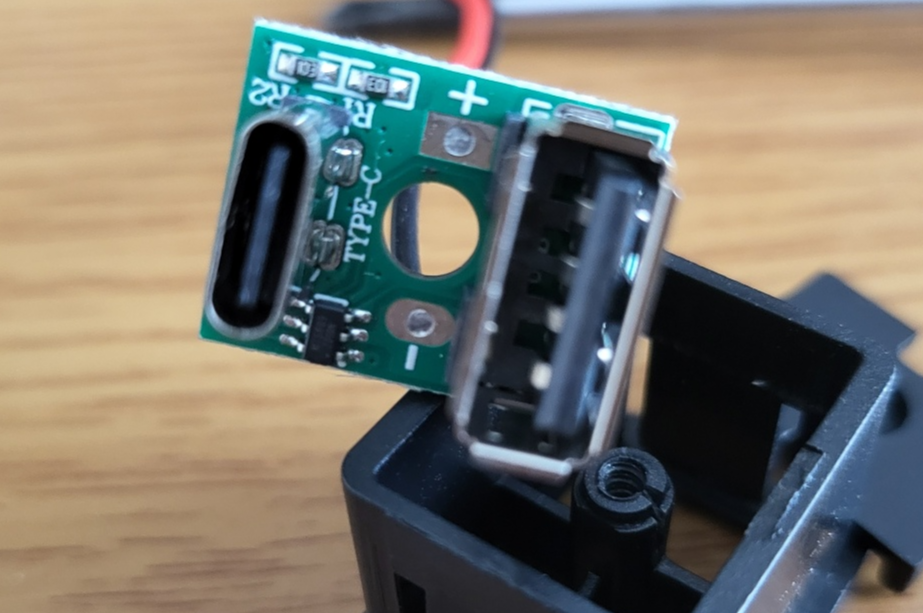

- USB C 핀으로도 전원 선이 직결 된 듯한데, 아래 회로를 보면10k 옴  저항 2개( USB C PD 기능에서 전원공급측임을 알리는 역할이며 + 전원 측에 풀업되어 USB C 핀 CC1, CC2 로 연결된다. 10k 풀업이면 3A @ 5V 파워 규격임 )와 능동소자 1개(마킹 M15889)가 붙어있다.



M15889 라고 마킹되어있는데 구글링 해도 부품 정보 안나옴.



제품10 활용

DIY . 스타리아 . 천장 시거소켓, USB 포트 달기

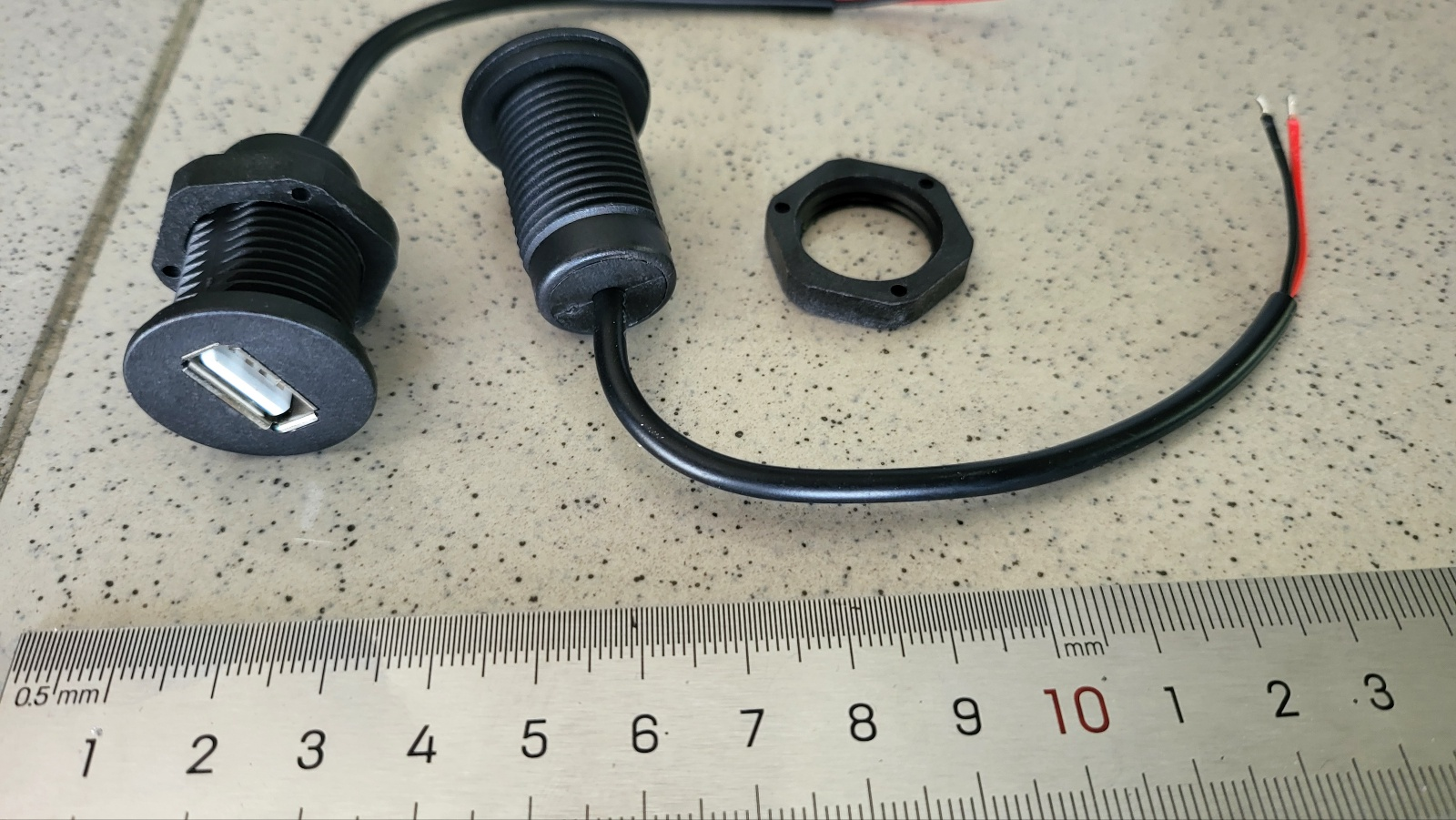

제품11

- USB A



0.99US $ 53% OFF|USB Female chassis connector waterproof with cable| | - AliExpress



제품11 구입. 2024.05.10



---

첫 등록 : 2024.04.29

최종 수정 : 2024.06.07
