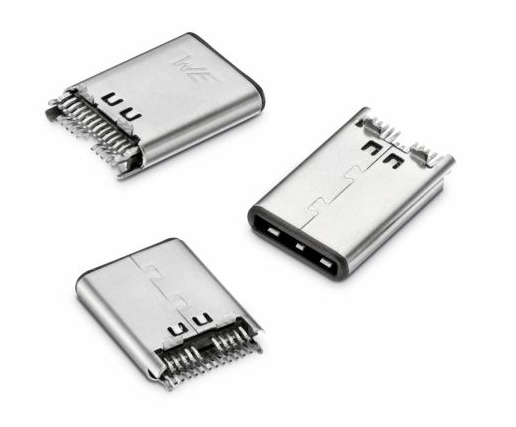

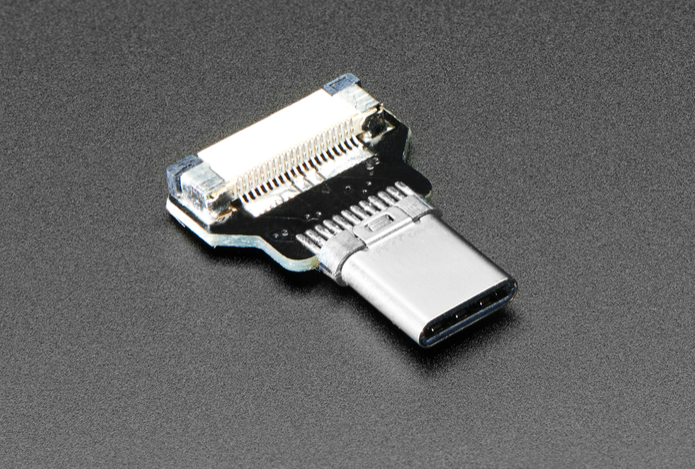

USB Type C 커넥터

- USB 타입 C 는 커넥터 규격 (통신규격 아님)













- 커넥터 연결시 방향구분 없어서 편리.

- USB3.0, USB2.0 규격의 기기 모두 USB 타입 C 에 연결가능.

- USB 타입 C 에는 USB Power Delivery (USB-PD)도 지원가능하여 기기 충전시 기존 전원어댑터 커넥터 사용하지 않고 USB 타입C로 기기 충전전원 공급가능.

- USB 타입 C 는 VGA(과거 DSUB15핀커넥터로 했던것), HDMI, 디스플레이포트 등의 영산신호들도 전송가능한 규격이다.

 - USB 타입 C 에 구현가능한 통신규격은 1:1 관계 아님. 즉, USB 2.0 USB3.0, USB3.1 , 썬더볼트 ,

- 위와 같은 기능들 덕분에 USB타입 C 커넥터는 매우 간편한 기기 연결성을 구현하게 해준다. 예로 모니터에 1개의 USB 타입C 연결로 전원공급과 동시에 영산신호도 전송가능하다.





USB C 규격서



pdf 문서제목 : Universal Serial Bus Type-C Cable and Connector Specification

- 가장 정확한 정보 있는 문서.

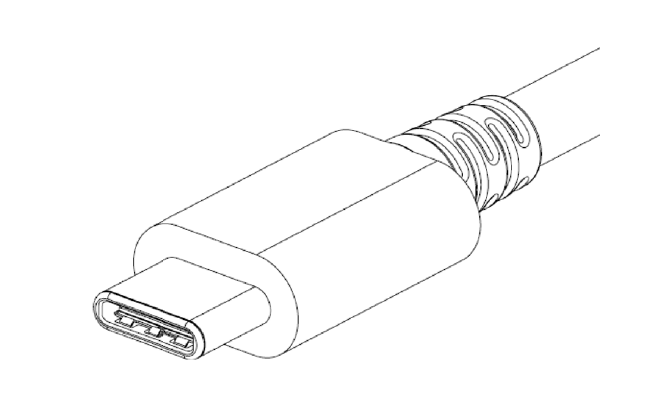

영상 설명

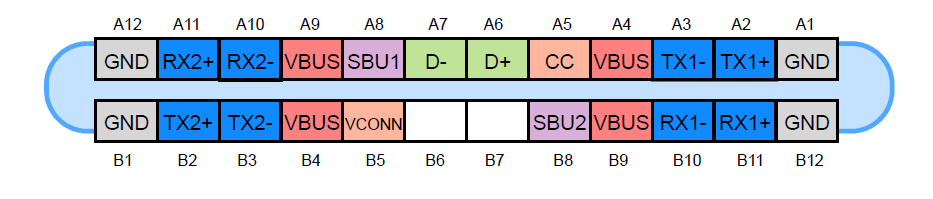

USB C plug (수컷) 핀맵

- B5 에 VCON 할당되어있음에 주의.

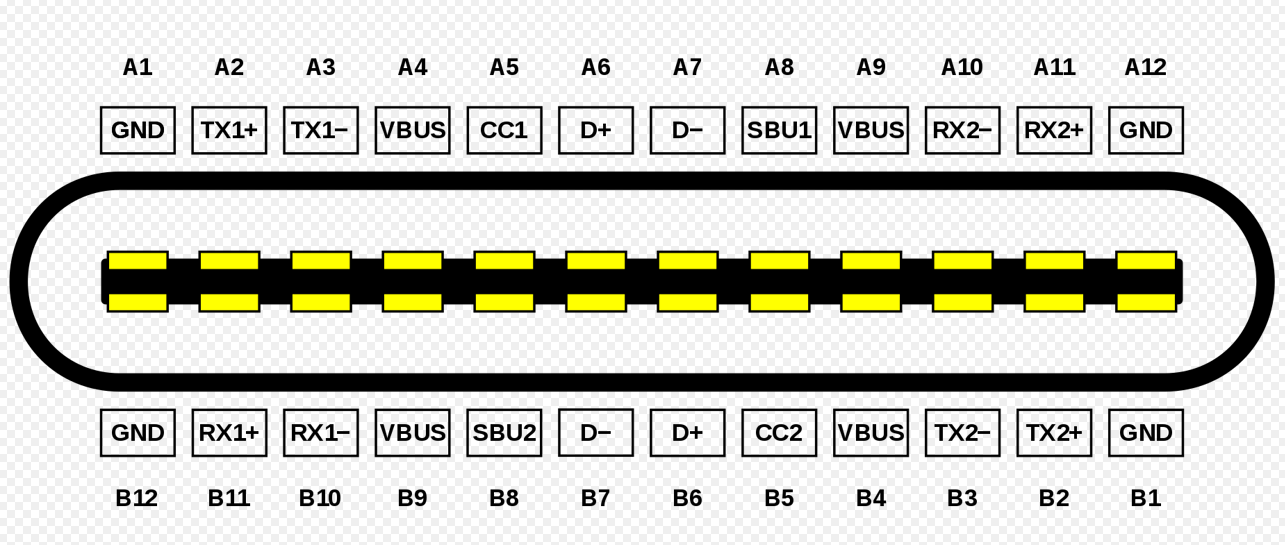

USB C receptacle (암컷) 핀맵.

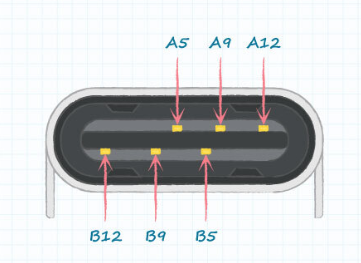

- B5 가 CC2 임.



CC : Configuration Channel

 - 장치 식별용 프로토콜 교환핀.

SBU : Sideband use

 - .

TX+ : SuperSpeed data line positive , USB 3.0 / 3.1 의 최대 5Gbps 통신 가능 핀.

TX- : SuperSpeed data line negative , USB 3.0 / 3.1 의 최대 5Gbps 통신 가능 핀.

RX+ : SuperSpeed data line positive , USB 3.0 / 3.1 의 최대 5Gbps 통신 가능 핀.

RX- : SuperSpeed data line negative , USB 3.0 / 3.1 의 최대 5Gbps 통신 가능 핀.

D+ : USB2.0 High Speed data line positive ,

D- : USB2.0 High Speed data line negative



CC, SBU 핀의 도입으로 USB Type C 커넥터의 용도가 고정된 USB 만이 아닌 다른 규격의 통신 가능.



CC 핀 활용예

- 케이블 검출 , 방향검출,

- USB PD(Power Delivery, 전력 전달 규격 ) 사용시 PD Manager 로직과 통신하여 공급할 전압과 전류 결정시 활용

- CC 핀끼리의 통신으로 타입C 커텍터를 HDMI, 썬더볼트 등으로 활용방식 결정하며 이를 Alternative mode 라고 하며,

Alternative DP(Display Port) 용도로 사용시 SS핀들(RX, TX) 의 용도를 디스플레이 신호 통신용으로 활용하고 SBU 를 AUX 음성신호 전송용으로 핀의 용도를 통신규격에 요구되는 것으로 변경하여 사용가능.

Alternative DP 연관 칩 : EZ-PD™ CCG3 USB Type-C to DisplayPort Cable Solution (cypress.com)

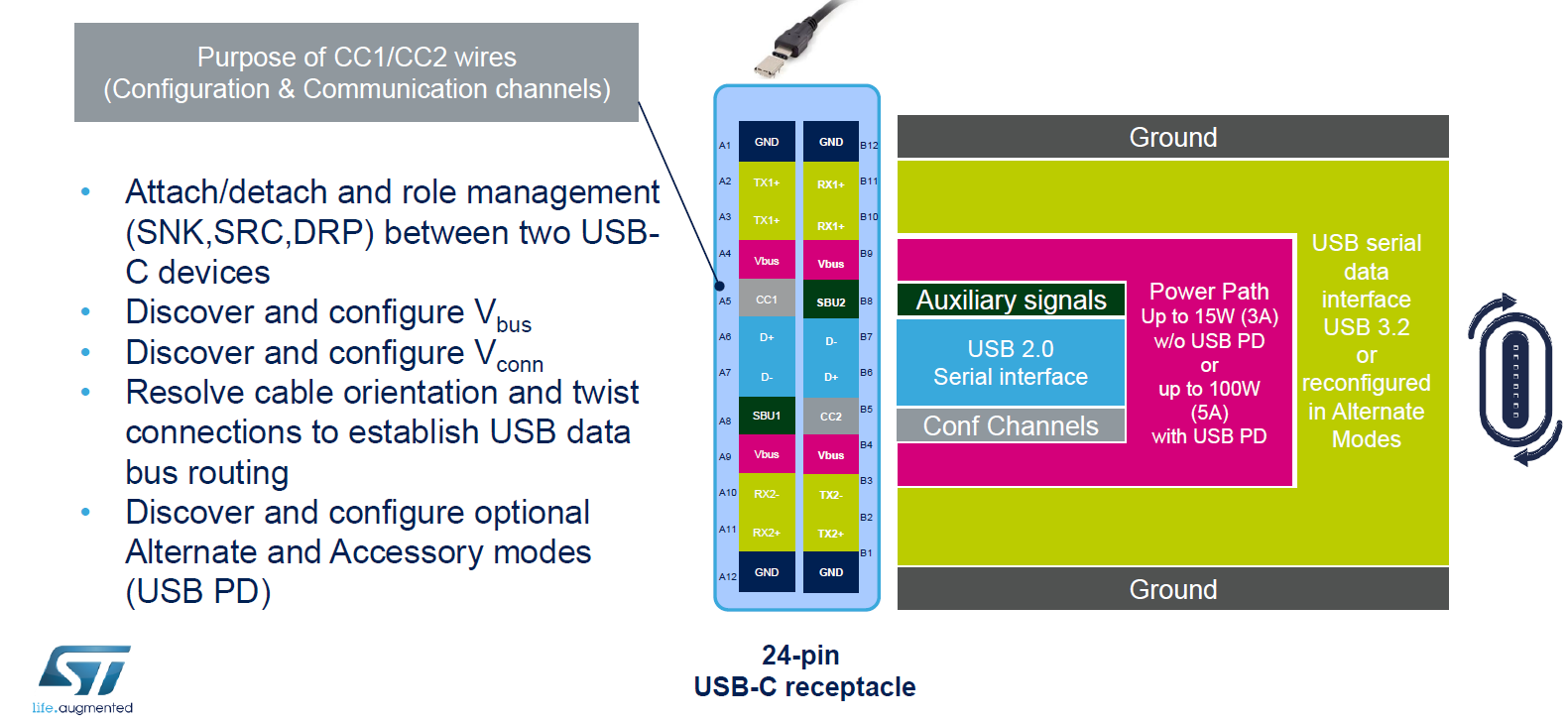

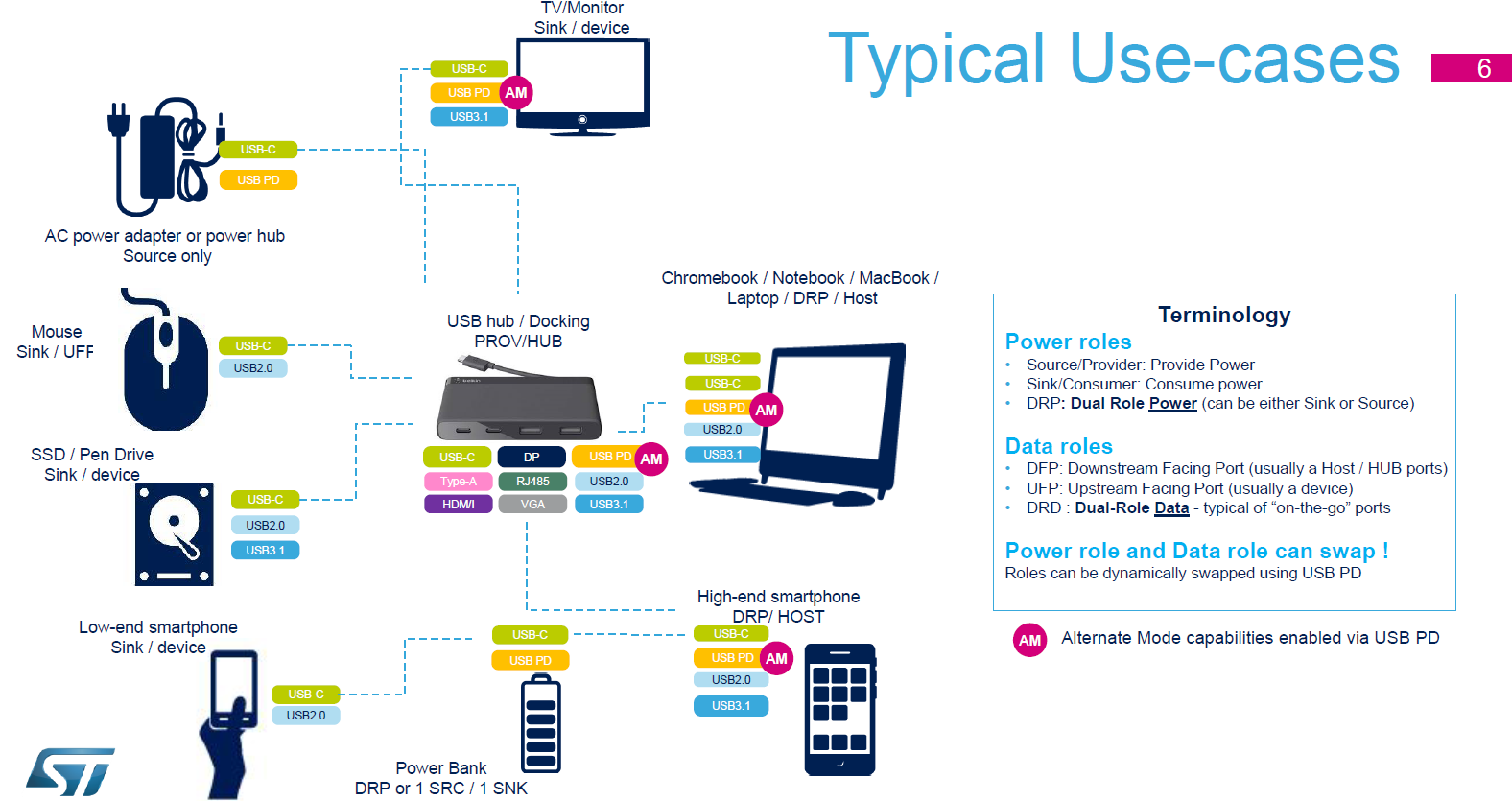

from : https://www.st.com/content/ccc/resource/sales_and_marketing/presentation/product_presentation/group0/38/5e/db/ee/e7/be/44/f1/usb_type-c/files/usb_type-c.pdf/jcr:content/translations/en.usb_type-c.pdf

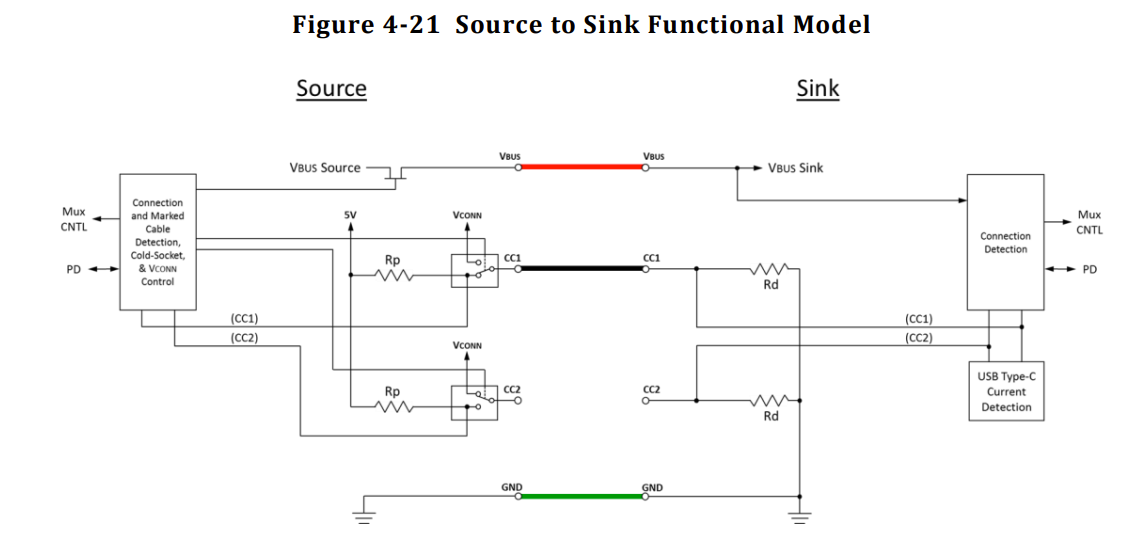

Type-C™ CC and VCONN Signals - Developer Help

Because of the reversibility of the cable, both the CC1 and CC2 pins must be capable of assuming the roles of CC and VCONN.

microchip.wikidot.com





USB Type-C Configuration Channel (CC) pin function (English version)

USB Type-C Configuration Channel (CC) pin function When you realized the Type-C Configuration Channel pin function, you would under...

kevinzhengwork.blogspot.com

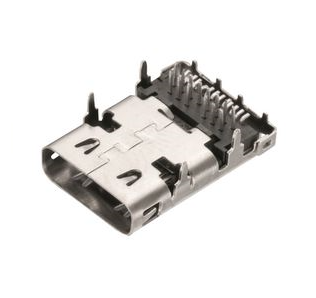

USB C Ctype 커넥터 저가 구입 가능한곳





US $8.42 5% OFF|100 개/몫 마이크로 usb 3.1 type c 16pin smd 및 dip 여성 커넥터 휴대 전화 충전 포트 충전 소켓 좋은 품질-에서커넥터부터 등 & 조명 의 AliExpress - 11.11_더

Smarter Shopping, Better Living! Aliexpress.com

ko.aliexpress.com





US $1.68 30% OFF|10 개/몫 마이크로 USB 3.1 유형 C 16pin SMD 90도 여성 커넥터 휴대 전화 충전 포트 충전 소켓 좋은 품질-에서커넥터부터 등 & 조명 의 AliExpress - 11.11_더블 11

Smarter Shopping, Better Living! Aliexpress.com

ko.aliexpress.com


충전전용인 경우엔 핀 많은것 오히려 제조 불편. 아래처럼 핀수 작은것 적용



US $0.89 21% OFF|10 개/몫 6 핀 smt 소켓 커넥터 마이크로 usb 유형 c 3.1 여성 배치 smd 딥 pcb 디자인 diy 높은 전류 충전-에서커넥터부터 등 & 조명 의 AliExpress - 11.11_더블

Smarter Shopping, Better Living! Aliexpress.com

ko.aliexpress.com



위와 동일 형태이면서 USB2.0 통신 핀 구비된 것. 다른 커넥터 형태와 비교해보면 PCB 면적을 가장 적게 차지한다.





US $1.1 21% OFF|10pcs 마이크로 USB 3.1 smd 16 p type c 암 커넥터 소켓 스마트 폰용 dip4 hd 전송 인터페이스 엔드 플러그 충전 플러그-에서커넥터부터 등 & 조명 의 AliExpress -

Smarter Shopping, Better Living! Aliexpress.com

ko.aliexpress.com





아래 커넥터는 충전 전용. 돌기 부분이 옆으로 돌출되어 면적 많이 차지하는 단점.



US $0.8 39% OFF|10 pcs 마이크로 usb 커넥터 유형 c 3.1 6 핀 smt 소켓 커넥터 여성 배치 smd 딥 pcb 디자인 diy 높은 전류 충전-에서커넥터부터 등 & 조명 의 AliExpress - 11.11

Smarter Shopping, Better Living! Aliexpress.com

ko.aliexpress.com



연관





D-Line2. USB C 타입 충전케이블 전압 전류 표시

D-Line2 - USB 타입 C - 고속충전. 최대 3A - 전압, 전류 표시 - 데이터 통신도 가능. 최대 480Mbps. - 케이블 길이 : 1.2m 구입처 초저가. US $4.27 |Topk D Line2 고속 충전 usb 3.0 usb 유형 c 케이블, 전압..

igotit.tistory.com





USB 타입 C - USB A 변환

구입처 US $3.74 |Baseus 유형 c 남성 usb 여성 otg 어댑터 미니 usb c otg 충전기 플러그 어댑터 변환기 usb 여성 type c 남성-에서휴대폰 충전기부터 전화기 & 통신 의 AliExpress - 11.11_ Smarter Shopping,..

igotit.tistory.com







USB C - A 변환 젠더

구입처 가격 : 5,480원. 1개 요이치 C타입 to USB-A 3.0 변환젠더 FLOW CA COUPANG www.coupang.com 가격 : 10,140원 2개. 요이치 USB-C 3.0 to USB-A 3.0 변환젠더 FLOW 3.0 CA 2p COUPANG www.coupang.com 첫..

igotit.tistory.com





USB 타입 C 암컷 2개 어댑터. 케이블 연장 등 다용도

충전, 데이터 통신 모두 가능. http://s.click.aliexpress.com/e/3veG1MGC US $1.69 15% OFF|Usb 타입 c 어댑터 여성 여성 변환기 휴대용 USB C 충전 데이터 싱크 어댑터 type c 전화 태블릿 용 연장 케이블-에..

igotit.tistory.com





USB 2.0,3.0 A, B, Mini, Micro



USB 커넥터 Type-A,B, mini, micro, 2.0, 3.0

연관 USB Type C 는 위 그림에 없고 별도 정리됨. https://igotit.tistory.com/2275 USB 타입 C 커넥터. USB Type C 커넥터 - USB 타입 C 는 커넥터 규격 (통신규격 아님) - 커넥터 연결시 방향구분 없어서 편리...

igotit.tistory.com



이 기기가 USB C 커넥터로  뭘 할 수 있는데?

USB C 는 커넥터의 물리적 규격이며 통신 규격은 달라질 수 있게 되어버렸다.. 내가 가진 기기의 USB C 커넥터를 통하여 어떤 통신이 가능한지는 해당 기기의 하드웨어 내부적으로 어떤 회로(컨트롤러 칩들)가 구현되었는지에 따라 다른 통신규격이 적용가능하므로 식별수단이 요구된다.

ASUS 에서 제조되는 제품인 경우에는 기기의 외장에 표기를 보고 식별가능하다.

https://www.asus.com/kr/support/FAQ/1042843/



[노트북] USB Type-C의 기능을 결정하는 방법 | 공식지원 | ASUS 한국



www.asus.com








첫등록 : 2019년 8월13일

최종수정 :



본 글 단축주소 : https://igotit.tistory.com/2275
