개요
USB 타입 C 커넥터 는 물리적 커넥터 규격이며 , USB C 로 가능한 통신 프로토콜은 기기 내부의 회로요소가 어떤 것이 구현되었는지에 따라 다르다. 특히 혼선을 일으키는 것은 내 기기(데스크탑, 노트북등)에 USB C 커넥터가 있는데 이것이 USB 통신만 지원하는지 DisplayPort 규격도 구현되어있어서 모니터 연결 하여 영상출력이 가능한지 확인할 수단이 필요하다.

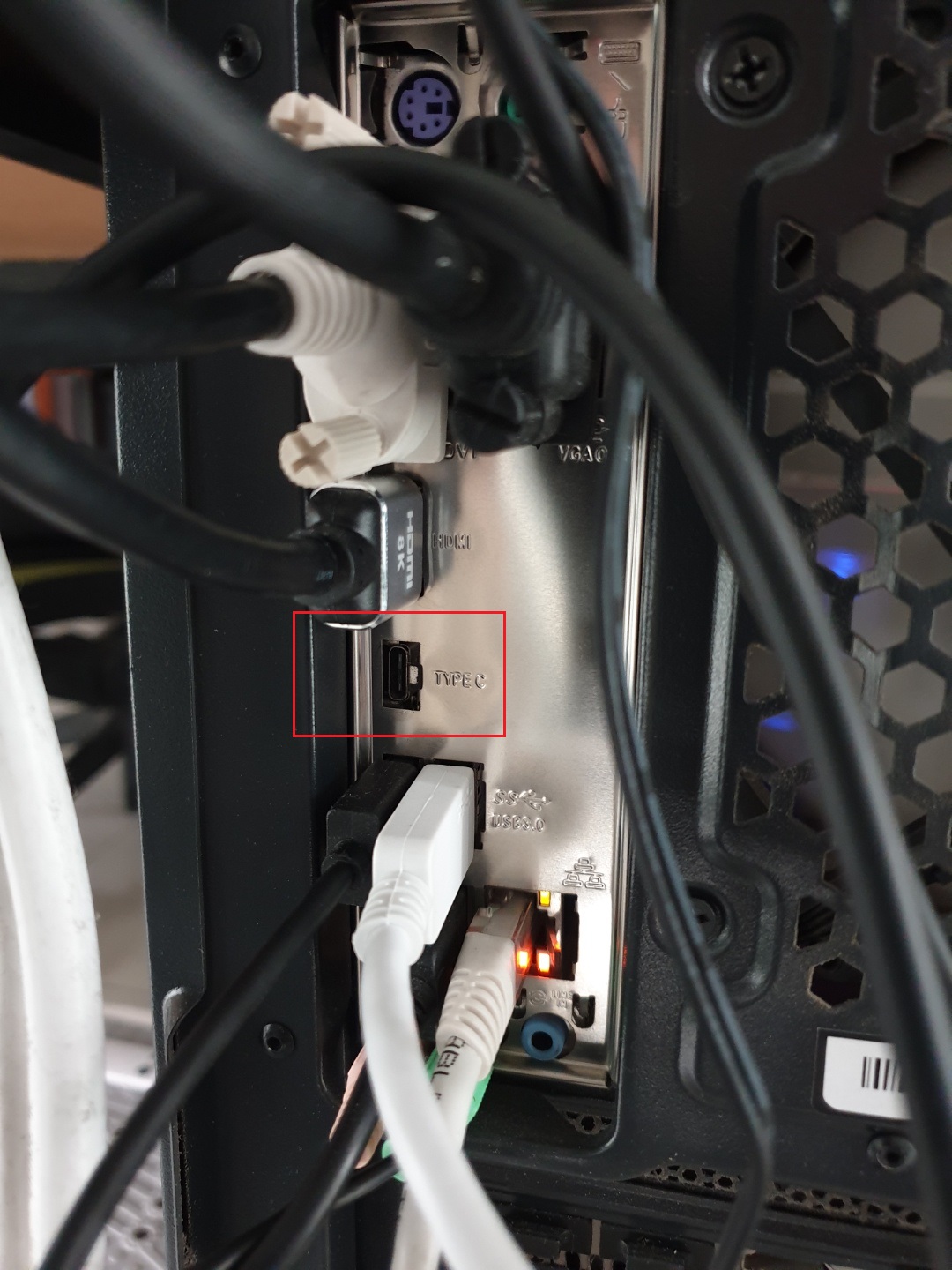

위 사진은 데스크탑 (메인보드 ASUS H170 PRO )에 USB Type C 커넥터가 구비된것을 볼 수 있는데, DisplayPort 규격의 출력이 가능한지 알 수 없다. USB C 모니터에 연결시 모니터 인식을 못하면 지원안되나 보다라고 생각해도 되나 이걸로 판단하기엔 애매하다.
USB -C 커넥터 주변에 DP 표시된 것은 "Display Port " 통신 지원됨.

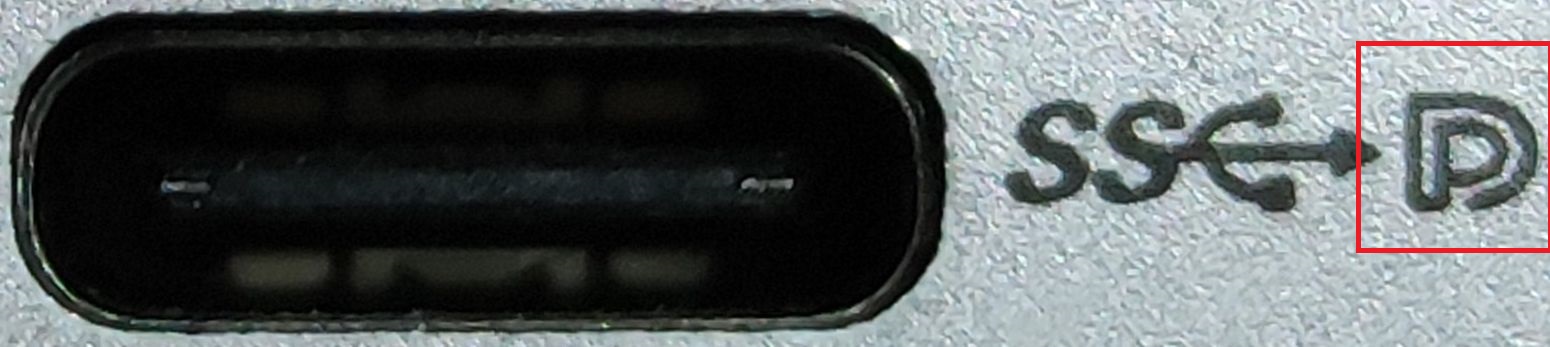

기기의 외장에 아래 사진과 같은 DP 로고가 명시된 것은 영상출력 가능한 것임. 아래그림의 붉은 박스의 아이콘.
참고 : SS 로고는 슈퍼스피드 USB 통신 지원 한다는 의미.
그러나, DisplayPort 규격의 출력이 가능함에도 외장에 표시되지 않은 기기들도 많기때문에 해당기기의 제품 스펙부분을 별도로 조사해봐야 함.
ASUS 노트북 인 경우에 제품에 있는 USB Type C 기능 확인방법.
[노트북] USB Type-C의 기능을 결정하는 방법 | 공식지원 | ASUS 한국
[노트북] USB Type-C의 기능을 결정하는 방법 | 공식지원 | ASUS 한국
www.asus.com
USB -C 커넥터 주변에 아래 그림같은 번개 아이콘이 표시된 것은 썬더볼트 통신 지원됨.
연관
USB C + DP 출력 가능한 확장카드.
PC 에 DisplayPort 지원되는 USB C 포트 확장카드.
UPD2018-B 가격 : 66,920원. 넥스트 USB3.1 & Displat Port Alt Mode PCI Express Host Card with Dual USB Type-C 그래픽 확장카드 SUNIX-UPD2018-B COUPANG www.coupang.com 가격 : 66,200원 MDG8311 이지넷 S..
igotit.tistory.com
첫 등록 : 2021.07.10
최종 수정 : 2022.12.13
단축 주소 : https://igotit.tistory.com/2884
