nRF5. PPI ( Programmable peripheral interconnect )

by i.got.it 2018. 6. 11.

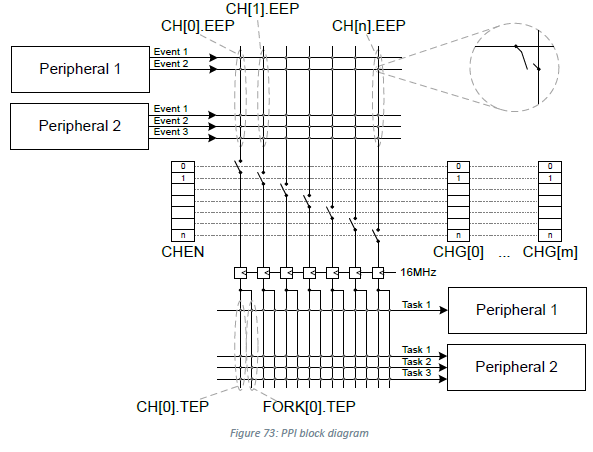

Programmable Peripheral Interconnect

- peripheral 들간의 tasks, events 상호작용이 CPU 개입없이 이뤄지는것.

- peripheral 간의 실시간 정밀 동기화 가능.

- 하드웨어적으로 event end point(EEP), task end point (TEP) 가 고정된 채널들이 있고 각 채널들은 활성화, 비활성화 가능.

- PPI 는 특정 peripheral 의 event 를 다른 peripheral 의 task 로 자동화 된 트리거 기능 제공.

- PPI Channel 은 3개의 end point register 로 구성되고 1개는 EEP, 2개는 TEP .

- 각각의 PPI Channel 은 16MHz Clock 에 동기 되어있다.













from : datasheet http://infocenter.nordicsemi.com/pdf/nRF52840_PS_v1.0.pdf   page 230 ~ 235









본 글 포함된 상위 정리글

https://igotit.tistory.com/244 의 nRF52



STM32. nRF52. ESP32. EFM8. EFM32. PSoC 활용 정리.

STM32. nRF52. ESP32. EFM8. EFM32. PSoC 총정리 제조사 칩 주요특징 실리콘랩 8bit MCU EFM8 시리즈 32bit EFM32 시리즈 EFM8 싸다. STM STM32 . 최고 항상 만족. Cypress pSoC pSoC6 은 기대해볼만. NORDIC nRF5..

igotit.tistory.com




첫등록 : 2018년 6월 11일

최종수정 :



본 글 단축주소 : https://igotit.tistory.com/1697
