plotly . 다이아그램 그리기











원 여러개 그리고 라인으로 연결 예



	import plotly.graph_objects as go
	# 네트워크 구조 정의
	layers = {
	'Input Layer': [(0.2, 0.8), (0.2, 0.6), (0.2, 0.4), (0.2, 0.2)],
	'Hidden Layer': [(0.5, 0.8), (0.5, 0.6), (0.5, 0.4), (0.5, 0.2)],
	'Output Layer': [(0.8, 0.6), (0.8, 0.4)]
	}
	# Plotly Figure 생성
	fig = go.Figure()
	# FCNN 연결 그리기
	for (layer1, layer2) in zip(layers.values(), list(layers.values())[1:]):
	for (x1, y1) in layer1:
	for (x2, y2) in layer2:
	fig.add_trace(go.Scatter(
	x=[x1, x2],
	y=[y1, y2],
	mode='lines',
	line=dict(color='blue', width=2),
	showlegend=False
	))
	# 뉴런 위치에 원 그리기
	colors = {'Input Layer': 'red', 'Hidden Layer': 'green', 'Output Layer': 'blue'}
	for layer_name, neurons in layers.items():
	for (x, y) in neurons:
	fig.add_trace(go.Scatter(
	x=[x],
	y=[y],
	mode='markers+text',
	marker=dict(size=12, color=colors[layer_name]),
	text=[layer_name],
	textposition='top center',
	showlegend=False
	))
	# 레이아웃 설정
	fig.update_layout(
	title='Fully Connected Neural Network (FCNN) Diagram',
	xaxis=dict(
	range=[0, 1],
	showgrid=False,
	zeroline=False,
	showticklabels=False
	),
	yaxis=dict(
	range=[0, 1],
	showgrid=False,
	zeroline=False,
	showticklabels=False
	),
	showlegend=False
	)
	# 결과 표시
	fig.show()

view raw plotly_diagram.py hosted with ❤ by GitHub

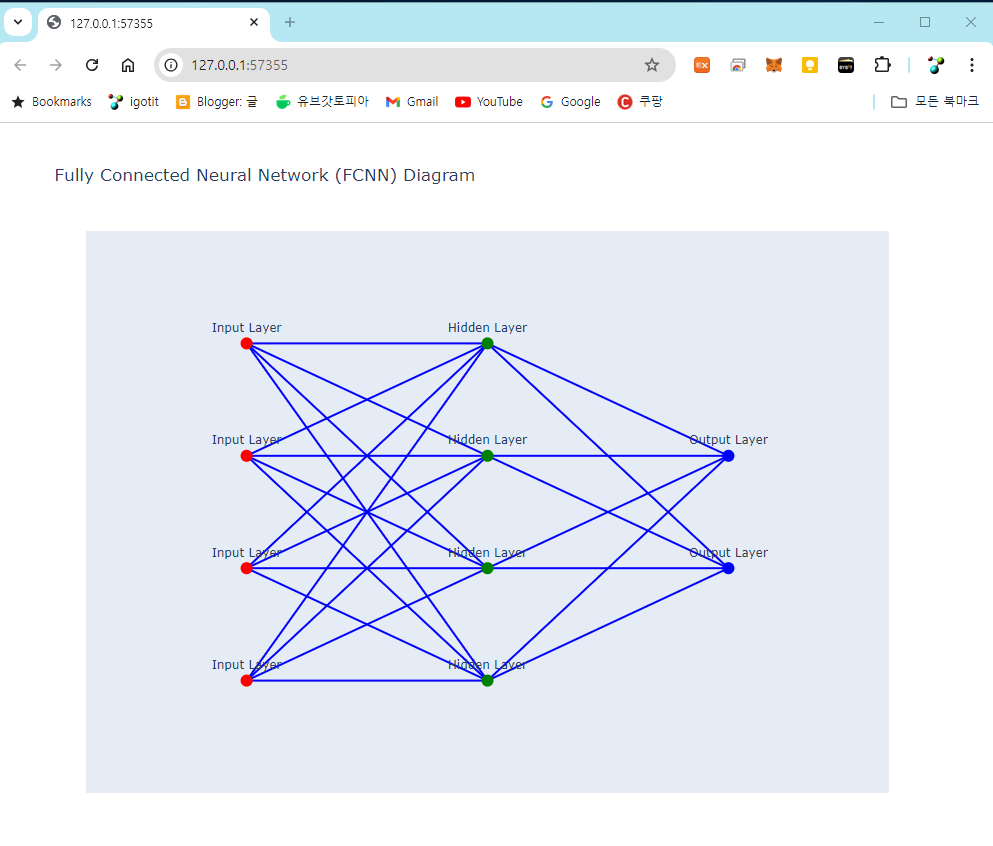

실행 결과

- 웹브라우저 실행되면서 아래처럼 표현됨.







---
