오목 부분 반사판 . 가로 15cm . 차량 HUD 반사판



오목 부분반사판



- 원래용도 : 챠량용  HUD 제품인 렛츠허드 에서 사용되는 반사판.

- 오목한 쪽에 반사된 상을 보면 실물보다 확대되어 보임.

- 시중 판매중인 HUD 제품들에서 사용되는 오목 반사판 중에서 가장 큰 사이즈. 다른 것들(대부분 중국산)은 가로 12cm 정도.

- 반사판 사이즈 : 15 cm x 7cm . 두께 : 2mm

- 반사판 거치수단 제공.











구입처

- 제조사 온라인 숍에서 반사판만 별도 구입가능.

- 가격 : 53,500원.

- 주소 : https://letshud.co.kr/product/detail.html?product_no=13&cate_no=1&display_group=3

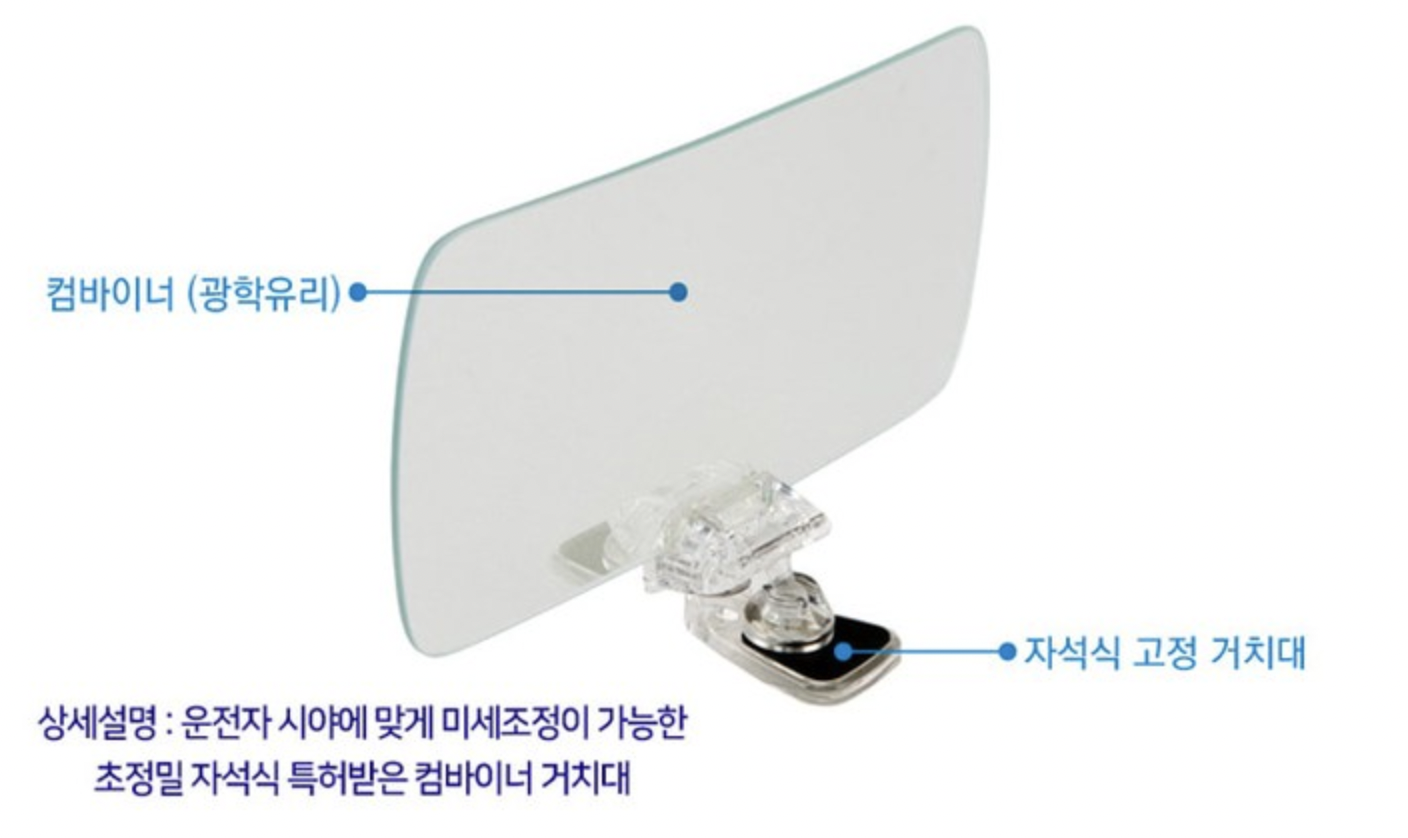

렛츠허드 컴바이너 (컴바이너 스티커 포함)







구입일자 : 2022.01.03

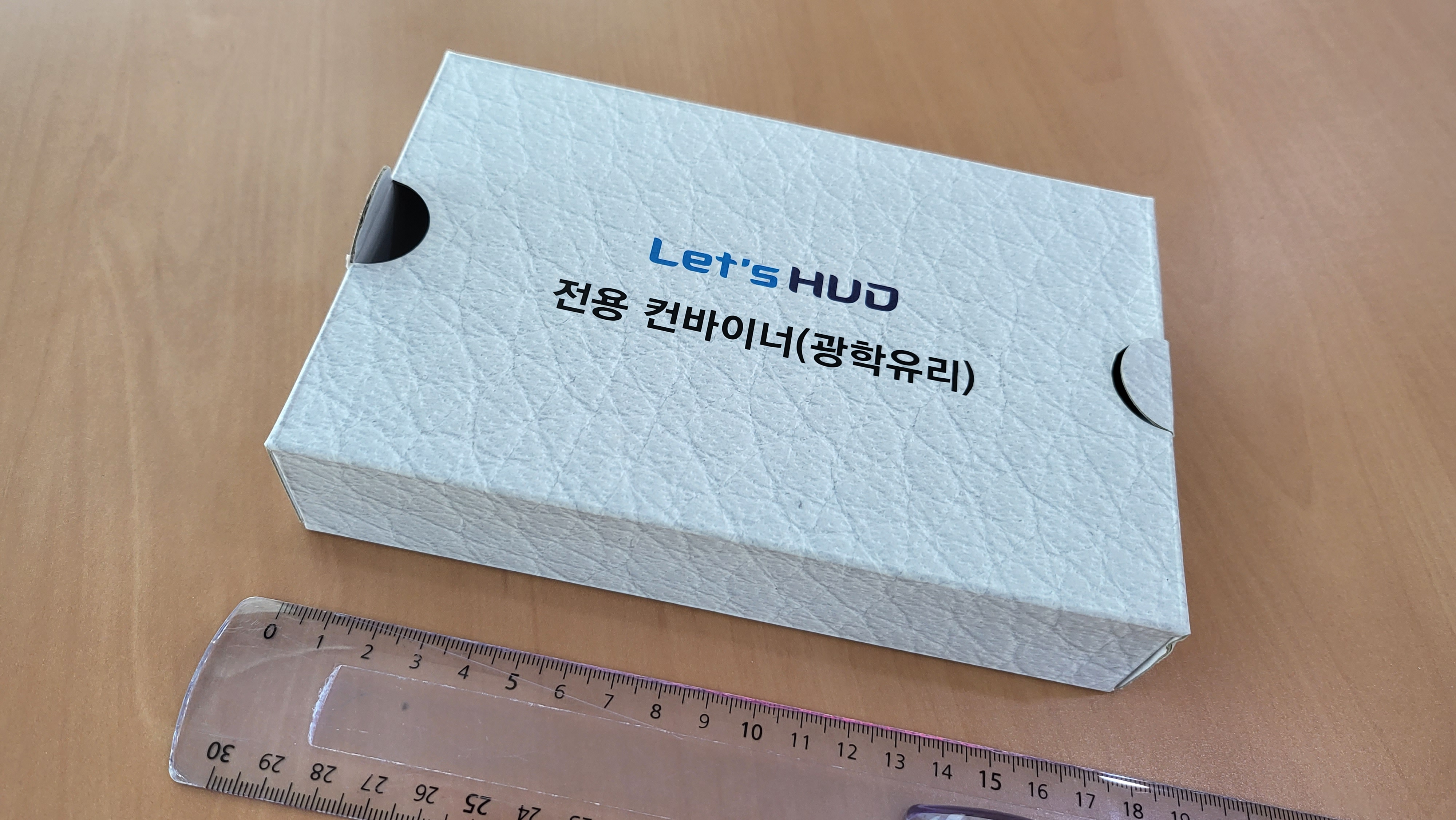

포장

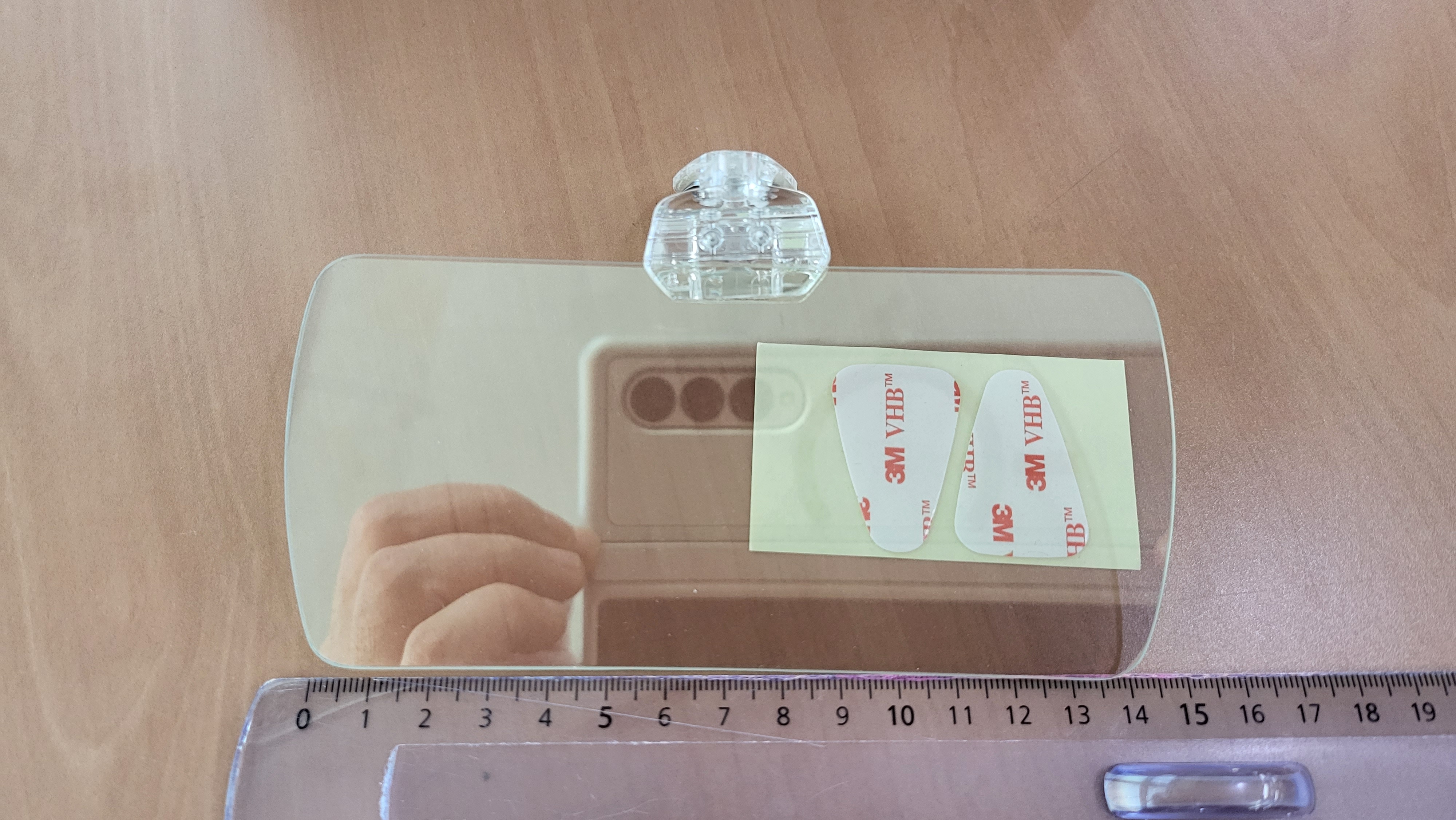

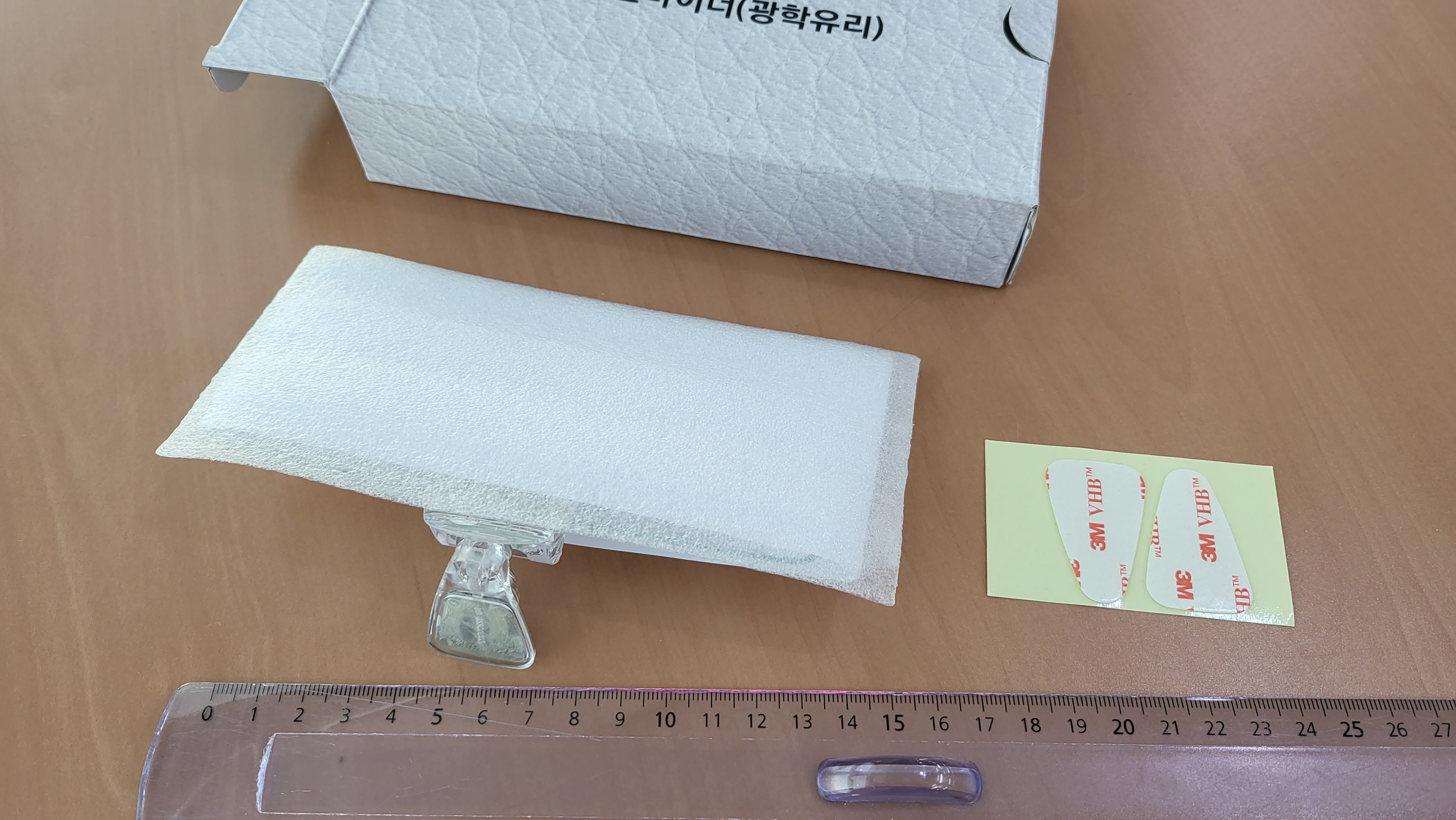

구성품 : 반사유리와 장착용 앙면테이프.

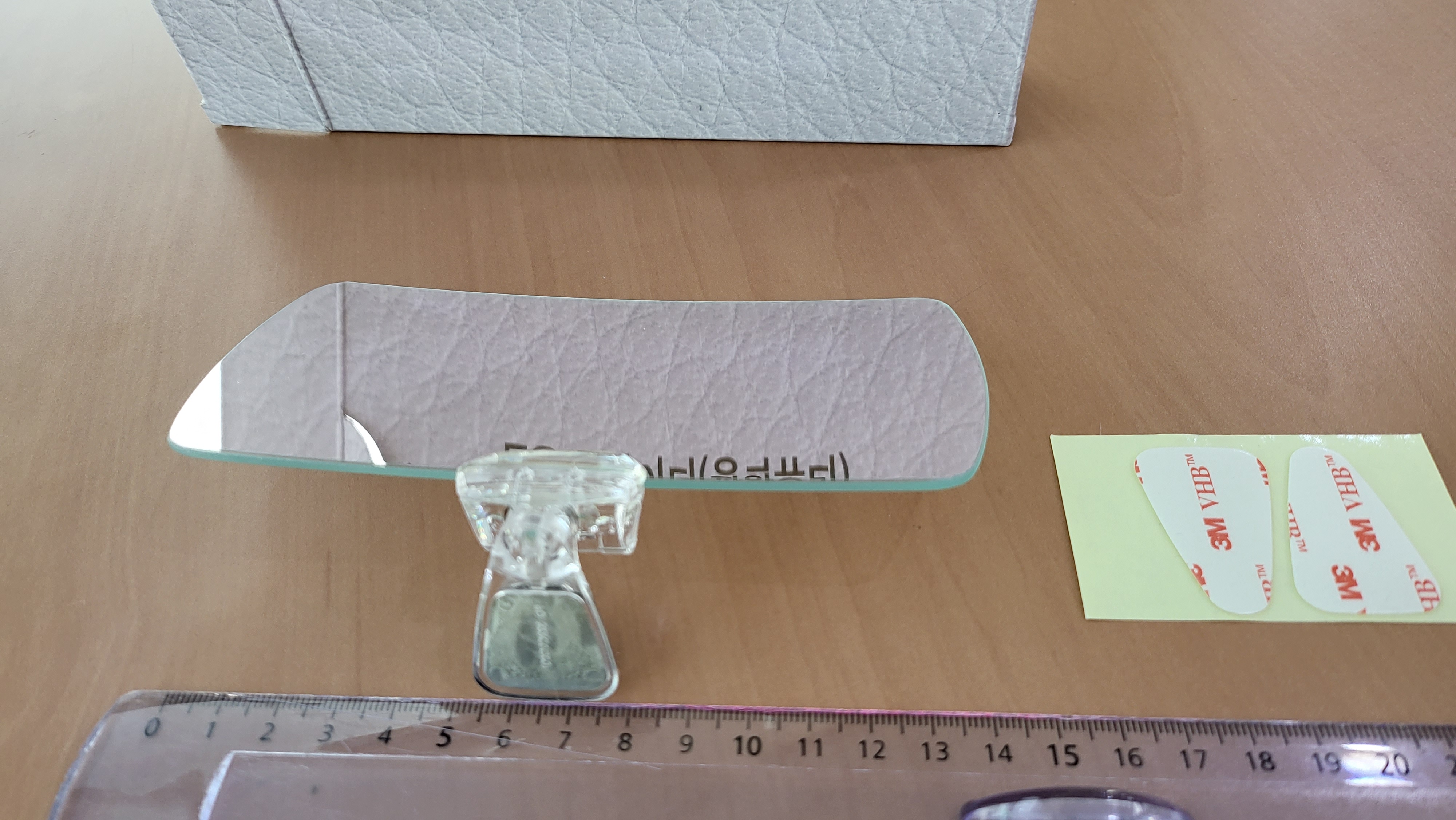

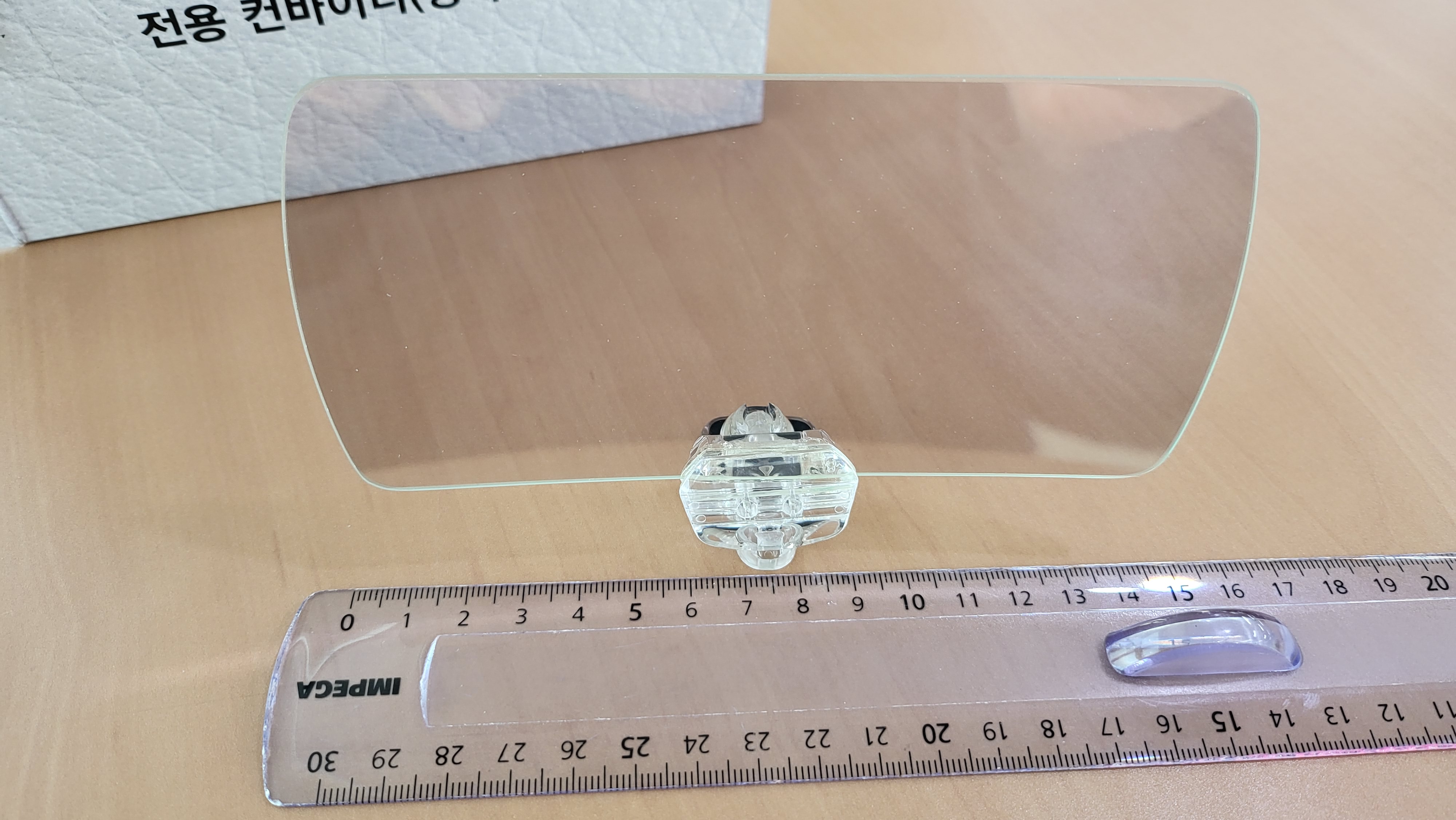

사이즈

- 반사유리 가로방향 가장 긴쪽 : 15cm

- 반사유리 세로방향 : 7cm

- 거치대 바닥 부분 : 3cm



반사 및 투과 되는 정도.

- 아래 사진은 유리의 오목한 면을 보고 있는 중이며, 유리 뒷편에 있는 책상 바닥은 잘 보이지 않고 밝은 부분인 스티커는 잘보인다.

동시에 반사되는 휴대폰의 모습을 보면 오목경의 장점인  확대되어 보이는 것을 알 수 있다.  오목경의 면이 균일하지 않으면 반사된 상의 왜곡이 생기는데  이 제품의 오목한 면의 균일도는 매우 양호하여 왜곡이 느껴지지 않는다.

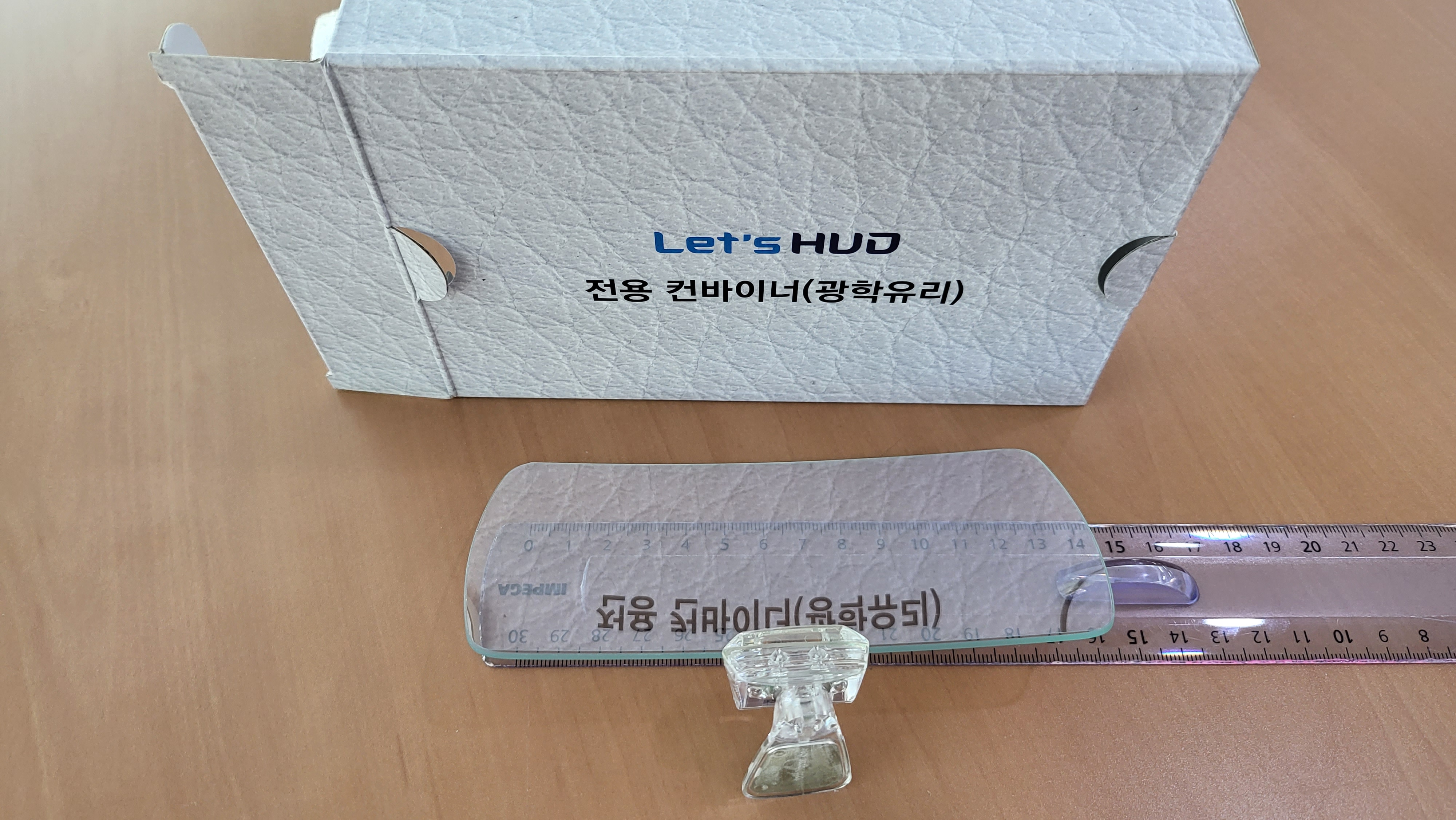

아래사진 : 반사경의 왜곡 정도 확인하기 위하여 포장지의 글자를 반사 시켜 본것.

- 글자 반사 품질 뛰어남 확인.

- 이중 반사 느껴지지 않을정도로 선명하게 단일면 반사 이뤄지고 있음.



아래 사진 : 반사유리의 볼록한면을 보는 경우에는 오목과는 반대로 상이 축소되어 보인다.

유리의 오목한 면에서 보든 볼록한 면에서 보든 반사/ 투과 비율은  동일 함.





거치대 부분

- 유리 한쪽 모서리에  플라스틱 재질의 거치대 관절부가 있다.



아래사진 : 유리는 플라스틱에 끼워진 상태에서 접착제로 부착한 것 같음.

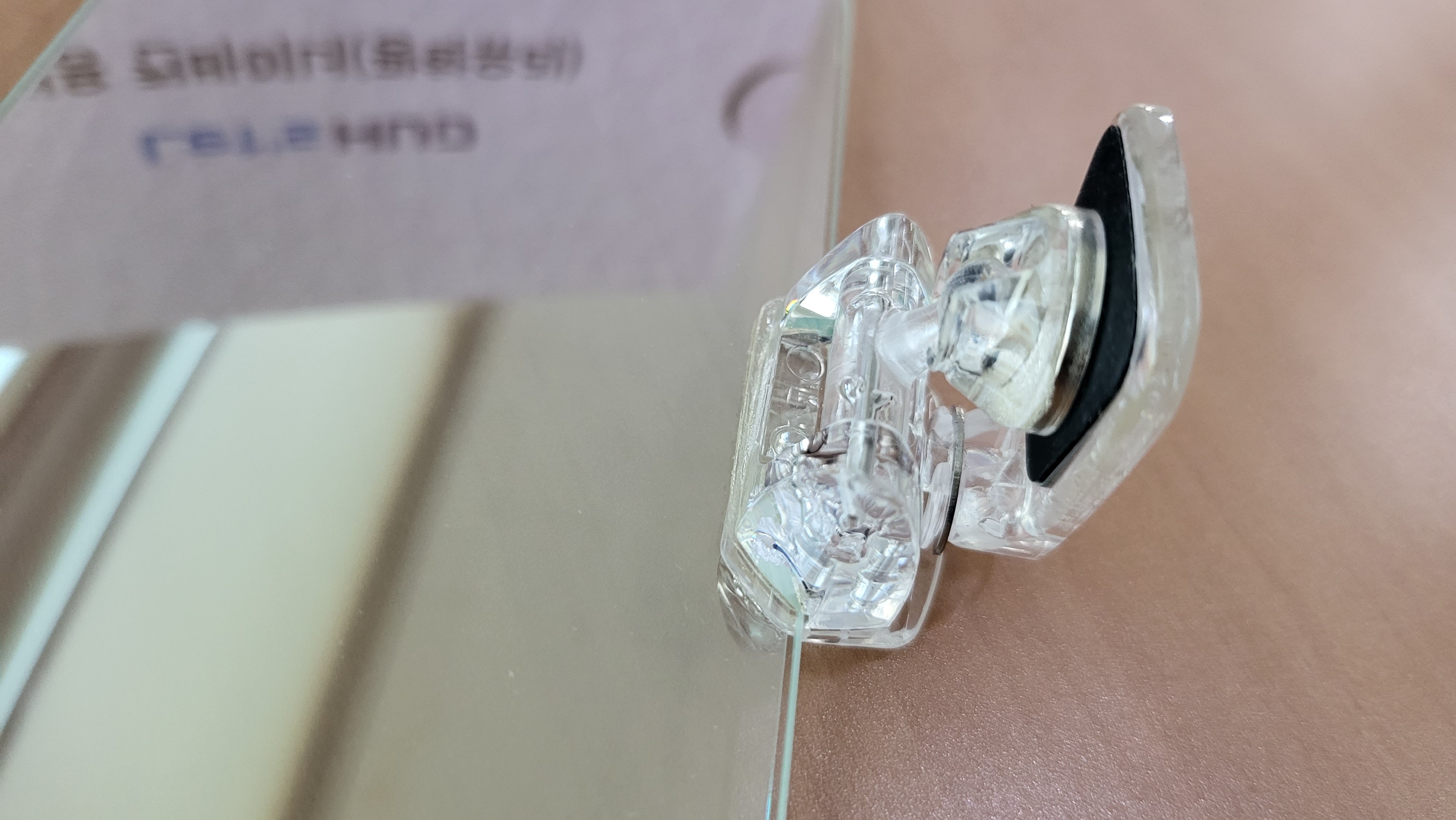

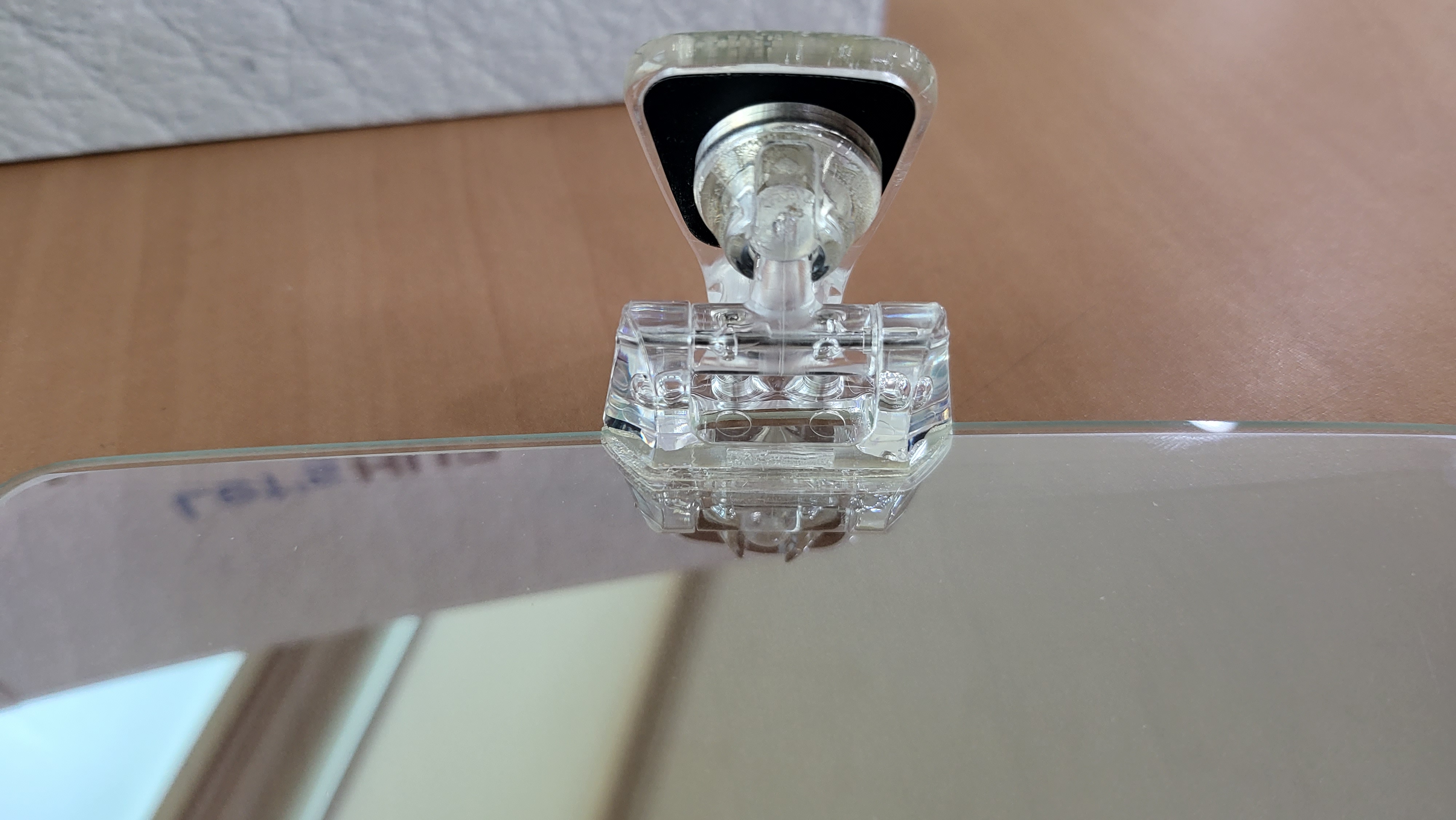

거치대 관절 부위.

- 아래사진의 은색 금속으로 보이는 것은 자석이며 검정색 패드는 마찰있는 재질이다.

ㅓ

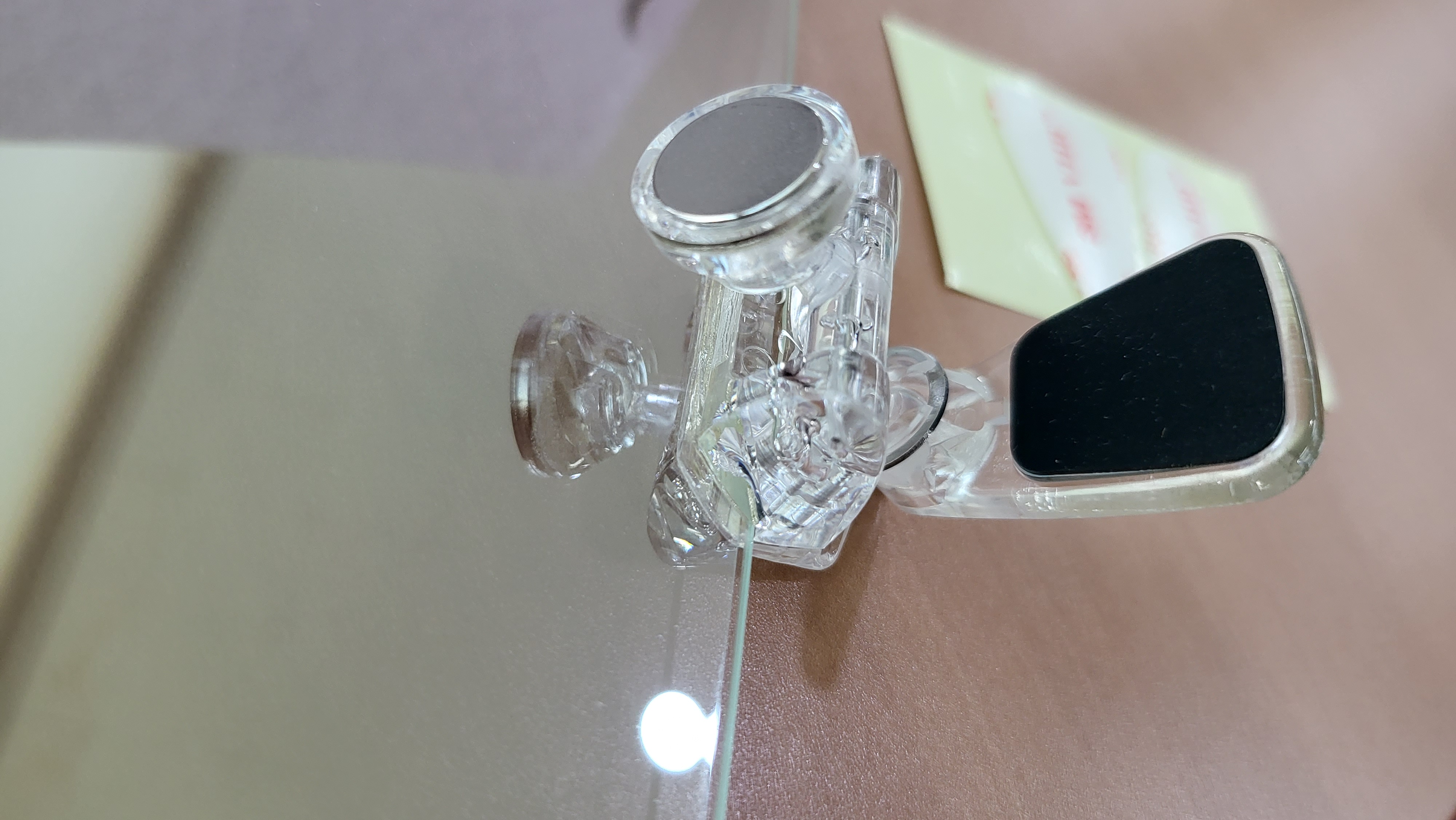

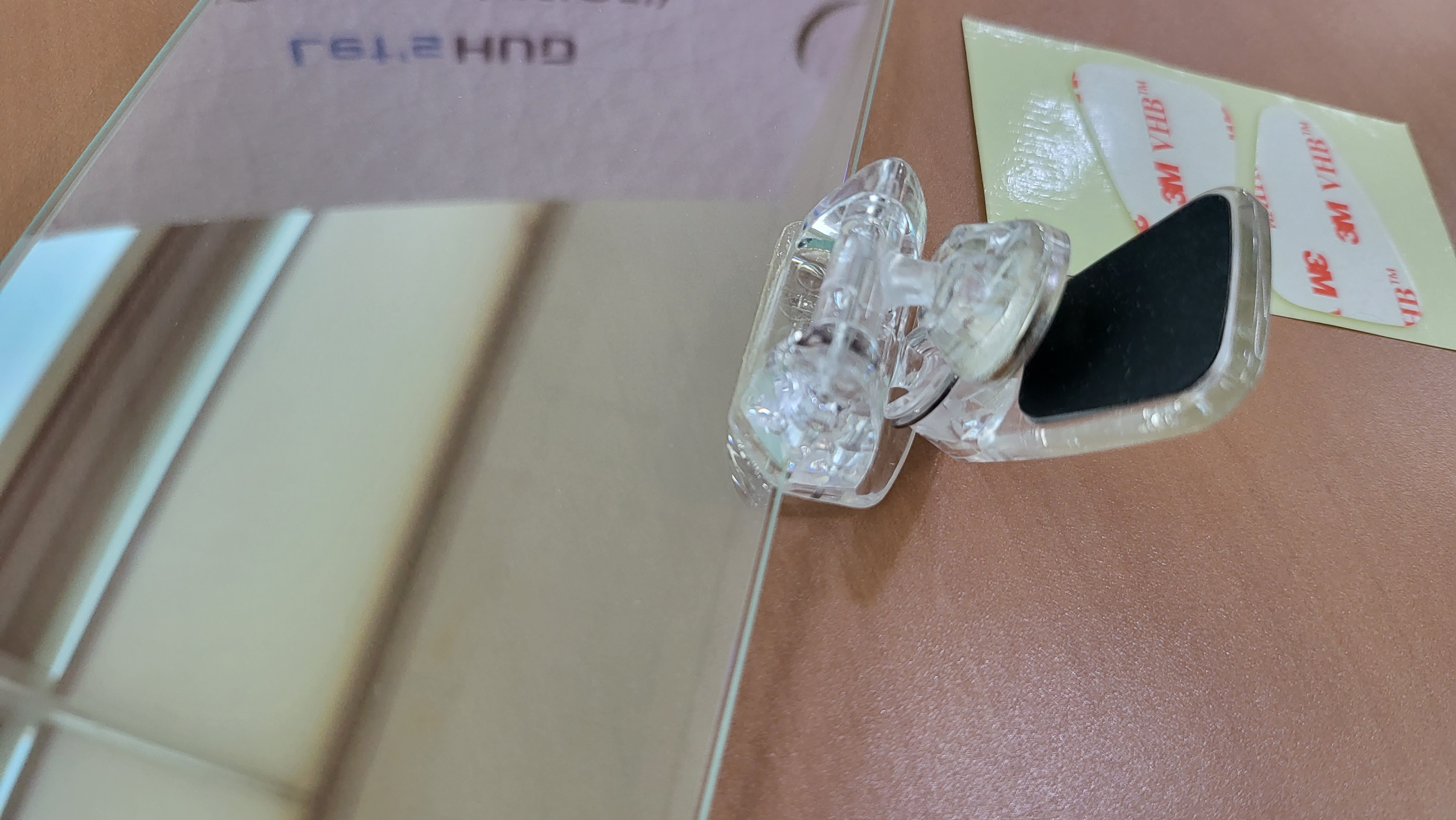

아래사진 : 유리 고정 플라스틱은  1축 1방향 회전 가능한 구조이고,자석있는 부분은 볼 타입 관절이어서 회전 자유도 높다.



검정색 패드뒤에 철판이 있어서 자석면이 검정색 패드에 닿으면 자력으로 밀착되면서 동시에 헐겁지 않은 움짐임이 가능하다.









바닥 장착 활용 가능.



- 원래 이 제품의 주용도는 차량 운전석 앞유리에 부착하여 HUD 용도로 사용하는 것이나, 바닥면 등 본인 필요에 따라 원하는 곳에 장착해서 활용 가능함.









오목경  초점거리 실측

- 개략  1m 정도의 초점거리를 보여줬음.

- 초점거리 측정 방법 : 점광원(LED 혹은 폰의 후레시 )이용하여 오목면 가까운 곳에서 부터 멀리 이동하면서 눈으로 오목경의 반사광을 봤을 때 점광원이 반사경 전체로 확산되어 보일 때의 거울과 점광원 사이의 거리로 초점거리 측정함.
