nRF52 . Watch Dog Timer

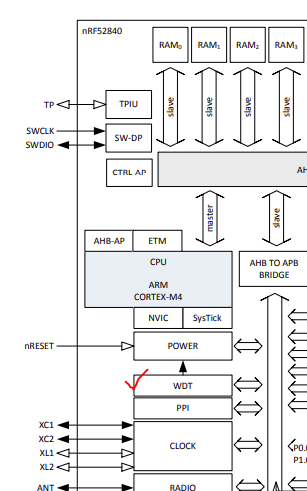

nRF52 WDT









WDT 활용 코드

- WDT 에서 지정한 시간 이내에 main while 문 내의 마지막 에 추가한 WDT리로드 함수 실행 되지 않으면 리셋된다. 즉, 어떤 사유이든 cpu 먹통 된 경우 WDT 가 자동 리셋 해준다.

#include "nrf_drv_wdt.h"

nrf_drv_wdt_channel_id m_channel_id;


static void wdt_event_handler(void)
{

    //NOTE: The max amount of time we can spend in WDT interrupt is two cycles of 32768[Hz] clock - after that, reset occurs
}

static void init_wdt()
{
     uint32_t err_code = NRF_SUCCESS;
    //Configure WDT.
    nrf_drv_wdt_config_t config = NRF_DRV_WDT_DEAFULT_CONFIG;
    config.reload_value = 5000 ; // in msec unit. 15-4294967295
    err_code = nrf_drv_wdt_init(&config, wdt_event_handler);
    APP_ERROR_CHECK(err_code);
    err_code = nrf_drv_wdt_channel_alloc(&m_channel_id);
    APP_ERROR_CHECK(err_code);
    nrf_drv_wdt_enable();
}

main()
{

    init_wdt(); //while 진입 직전에 wdt 활성화.

    while(1){


        nrf_drv_wdt_channel_feed(m_channel_id);// WDT reload 하여 WDT 리셋안되게 한다.
    }

}
