DC-DC 스텝다운 모듈 . 초저가



DC-DC 스텝다운 모듈 .

- 높은 전압(예 12V ) 을 낮은 전압(예 3.3V, 5V )으로 변환

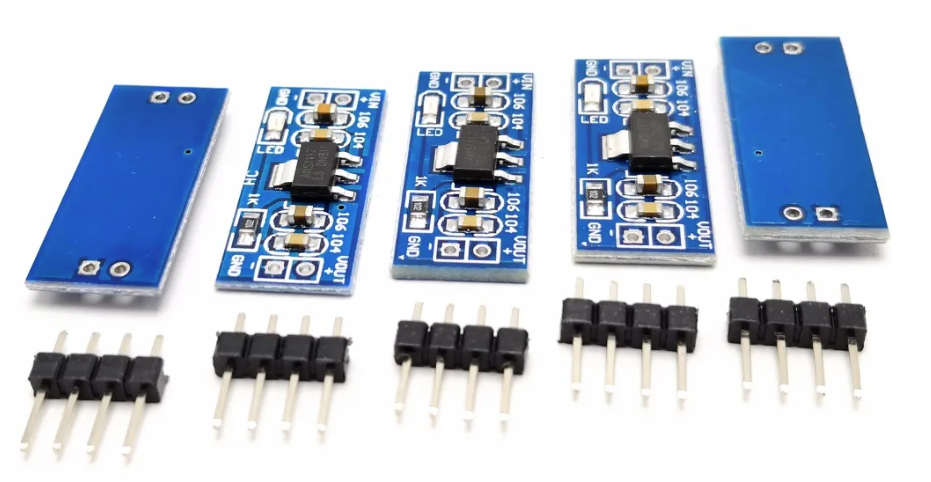

제품1

입력전압 : 4.75~12V

출력전압 : 제품옵션에서 선택가능 1.5V 800mA, 1.8, 3.3 ,5V 800mA



0.49US $ 10% OFF|1~10pcs Lm1117 Ams1117 4.5-7v Turn 3.3v 5.0v 1.5v 1.2v 2.5v 1.8v Dc-dc Step Down Power Supply Module For Blueto







제품2



사용된 칩 : XL1509

출력 전력 : 5W

2.03US $ 38% OFF|10 Pcs 5 Pcs XL1509 DC DC Step Down Module The Output Voltage Can be Adjusted from 5V~40V to 1.2~35V DC DC Buck

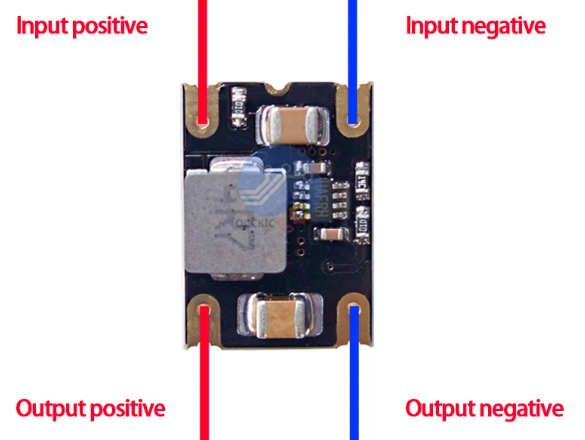

제품3



 출력 전류 : 최대 3A

0.35US $ 45% OFF|Mp1584en 3a Ultra-small Size Dc-dc Step Down Supply Module Adjustable Power Step-down Descending Output 24v 12v





제품4

출력 전력 : 40W (5V x 8A)

5.04US $ 11% OFF|Dc-dc Buck Power Supply Module 6v 12v To 5v 8a Switch Power Supply Module 40w Mini Module High-efficiency Intel





제품5

출력 전류 : 최대 3A

2.52US $ 41% OFF|12v Dc 24v Dc Converter | 24v 5v Dc Converter | Dc 5v 12v Converter | Power Supply Module - Inverters & Convert





제품6

출력 전류 : 최대 4A

입력 전압 : 6.5~16V



1.44US $ 40% OFF|Dc Step Converter 5v 12v Mini | 12v 5v Buck Converter | 12v 9v 5v Dc Converter - Dc-dc - Aliexpress











제품7



출력전류 : 최대 8A  (전력 40W)

 - 2024.06.07 . 5V 출력모듈의 경우 최대 출력 실측 결과 9W 였음.

입력전압 :  6V-25V (출력 전압보다 1V 이상 높아야 함).





3.7US $ |High Efficiency Output DC DC 25V to 3.3V/5V/9V/12V 8A Buck Step Down Converter Board Module Voltage Regulator PCB Board

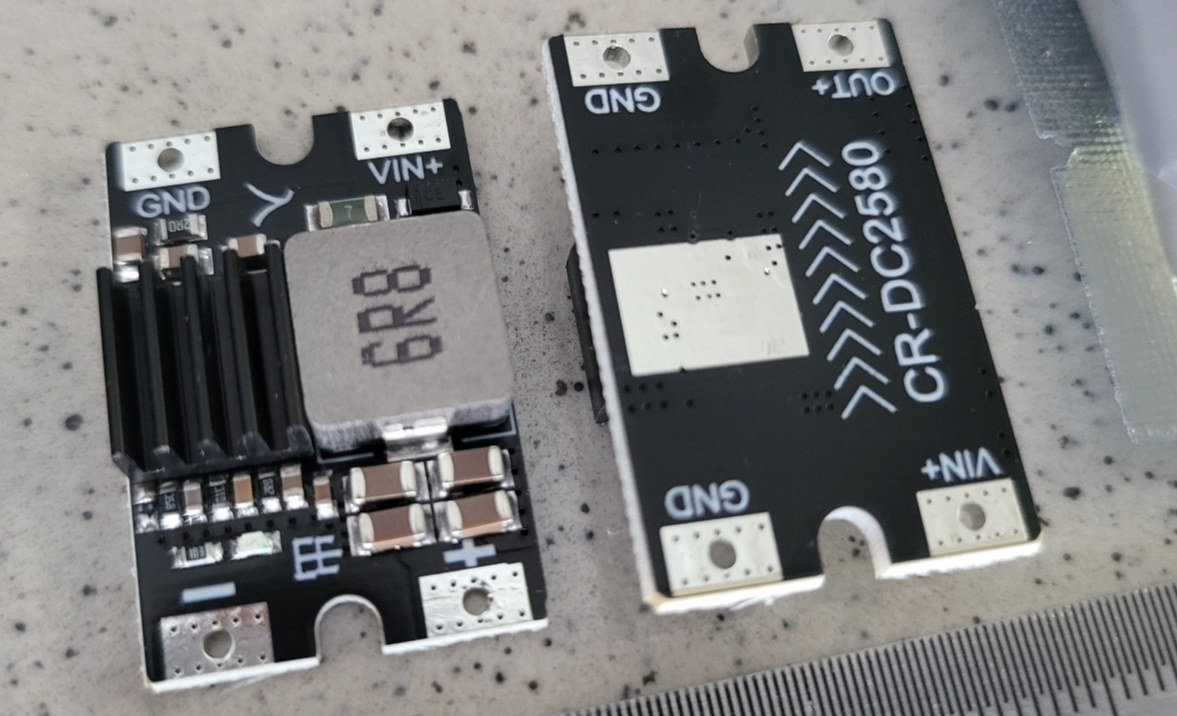

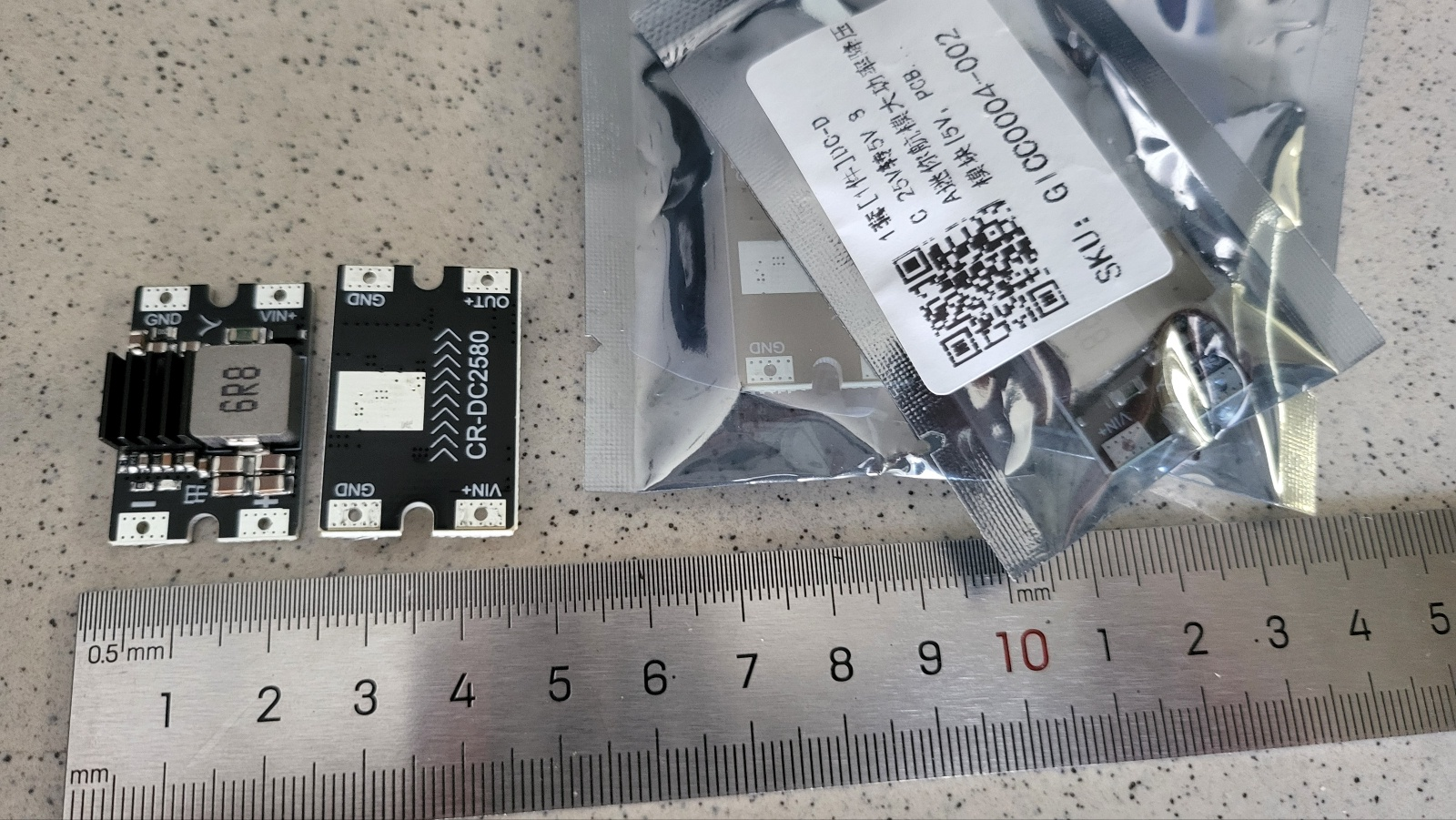

이 제품 출력 5V 짜리 구입함.  2024.05.11







기본 동작 시험

전원입력 : 6V ~ 25V  인가시 출력전압 5V 정상적으로 나오는지 확인.

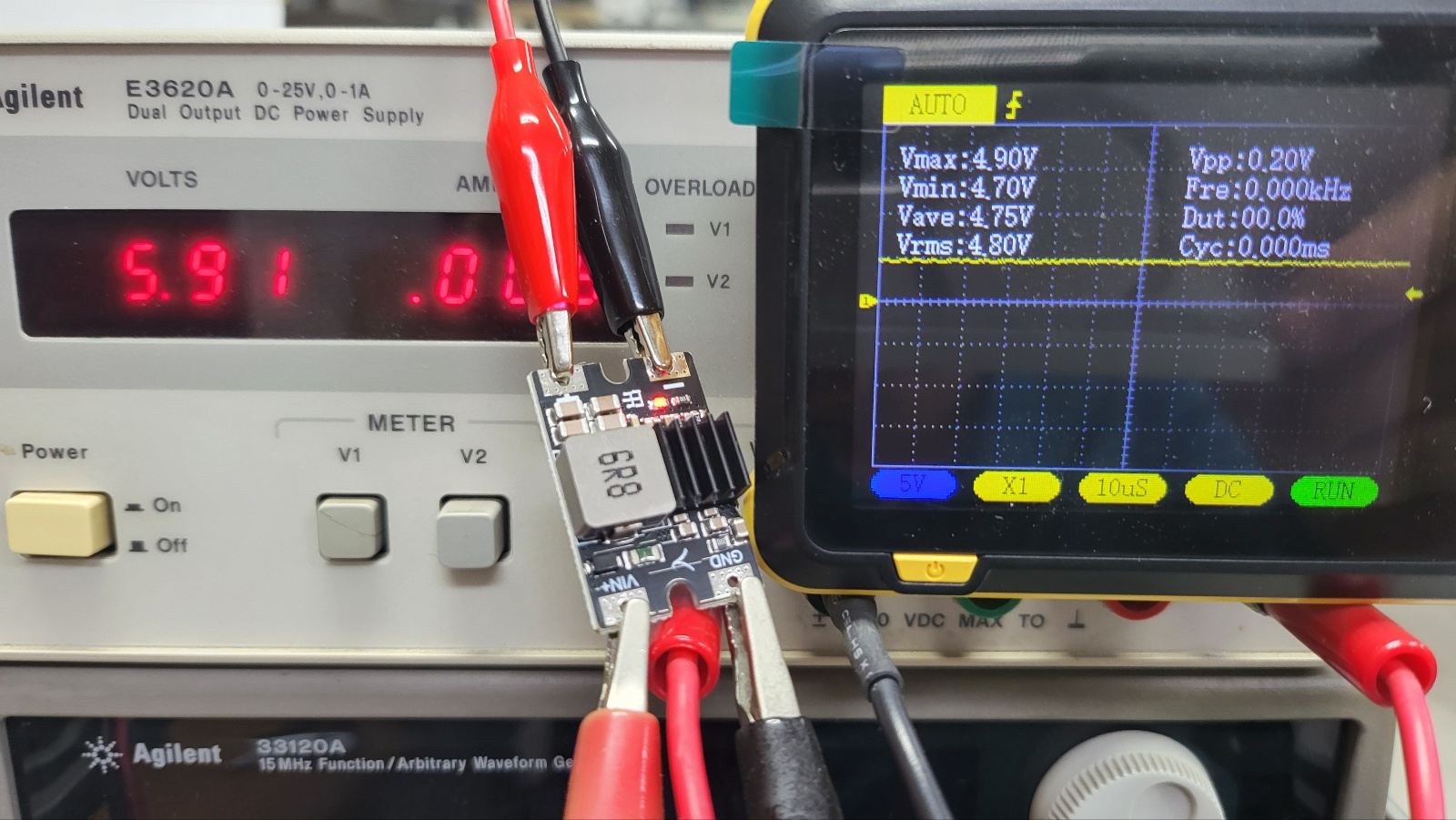

전원입력 : 5.91V

- . 스코프 에서 출력전압 4.9V 표현되나, 저 스코프 ( FNIRSI DSO152 )가 오차가 0.1V 있는 상태라서 정확하게 5V 출력됨.

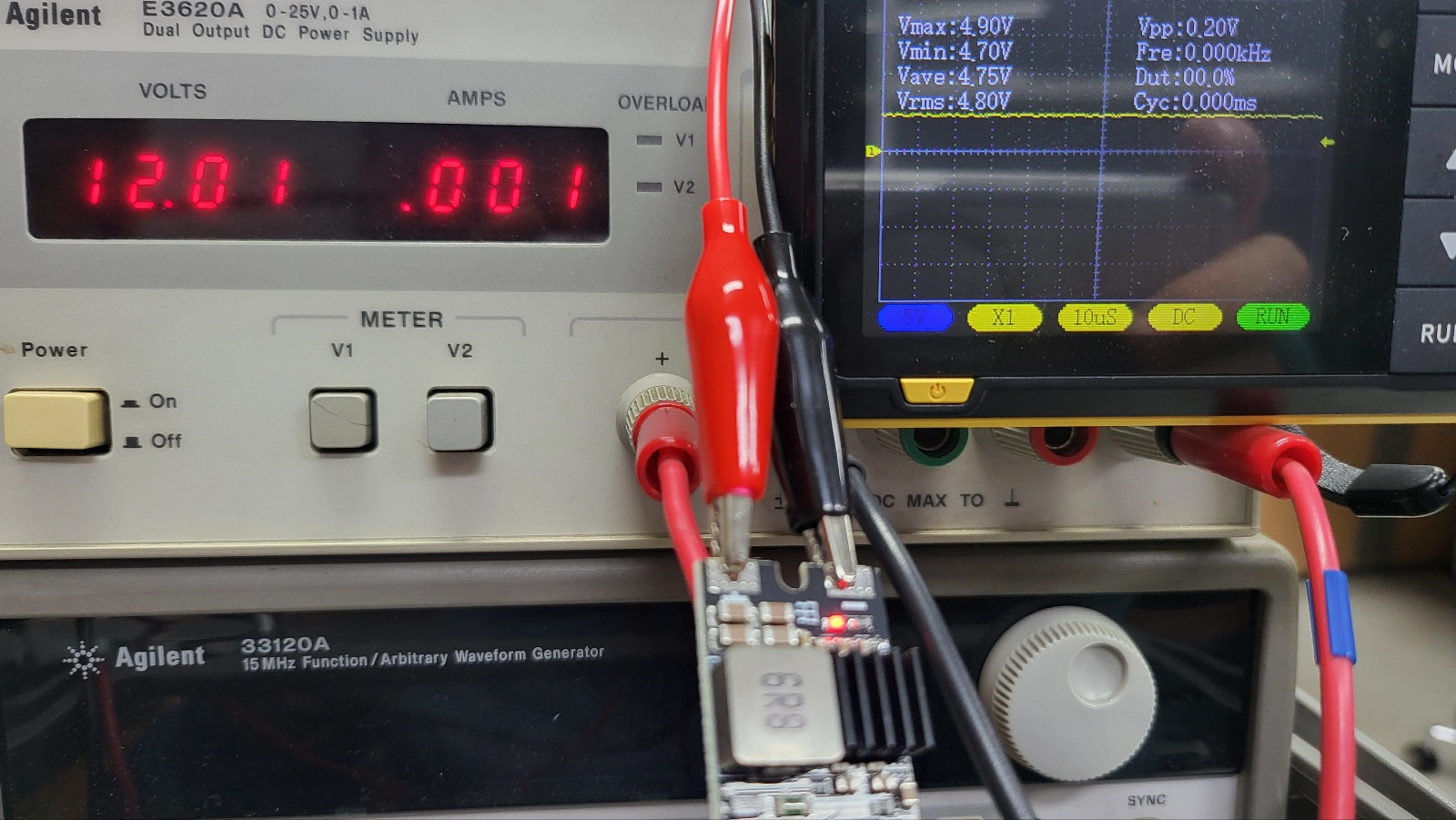

전원입력 : 12 V , 출력전압 정상 5V

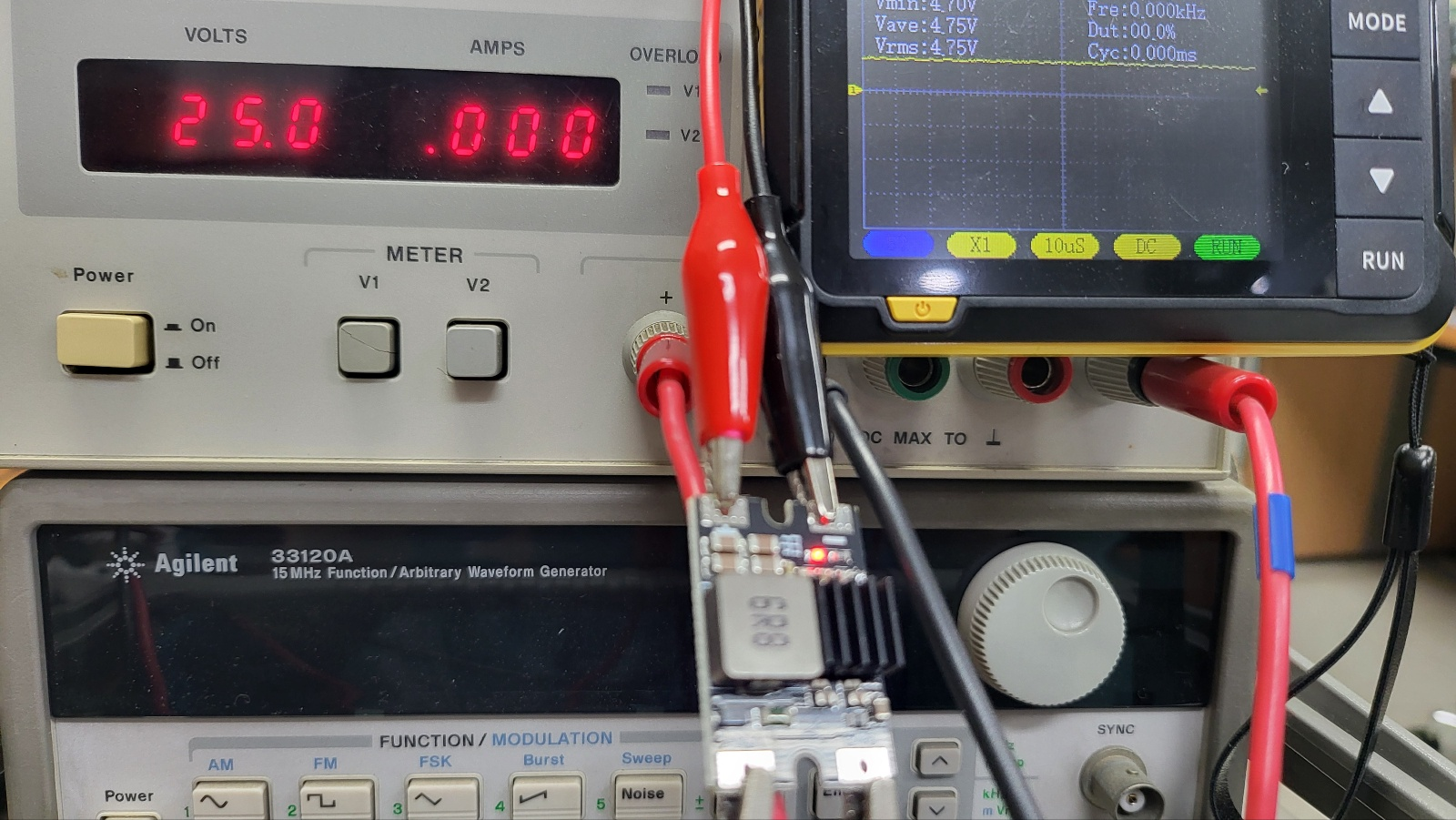

전원입력 : 25 V , 출력전압 정상 5V

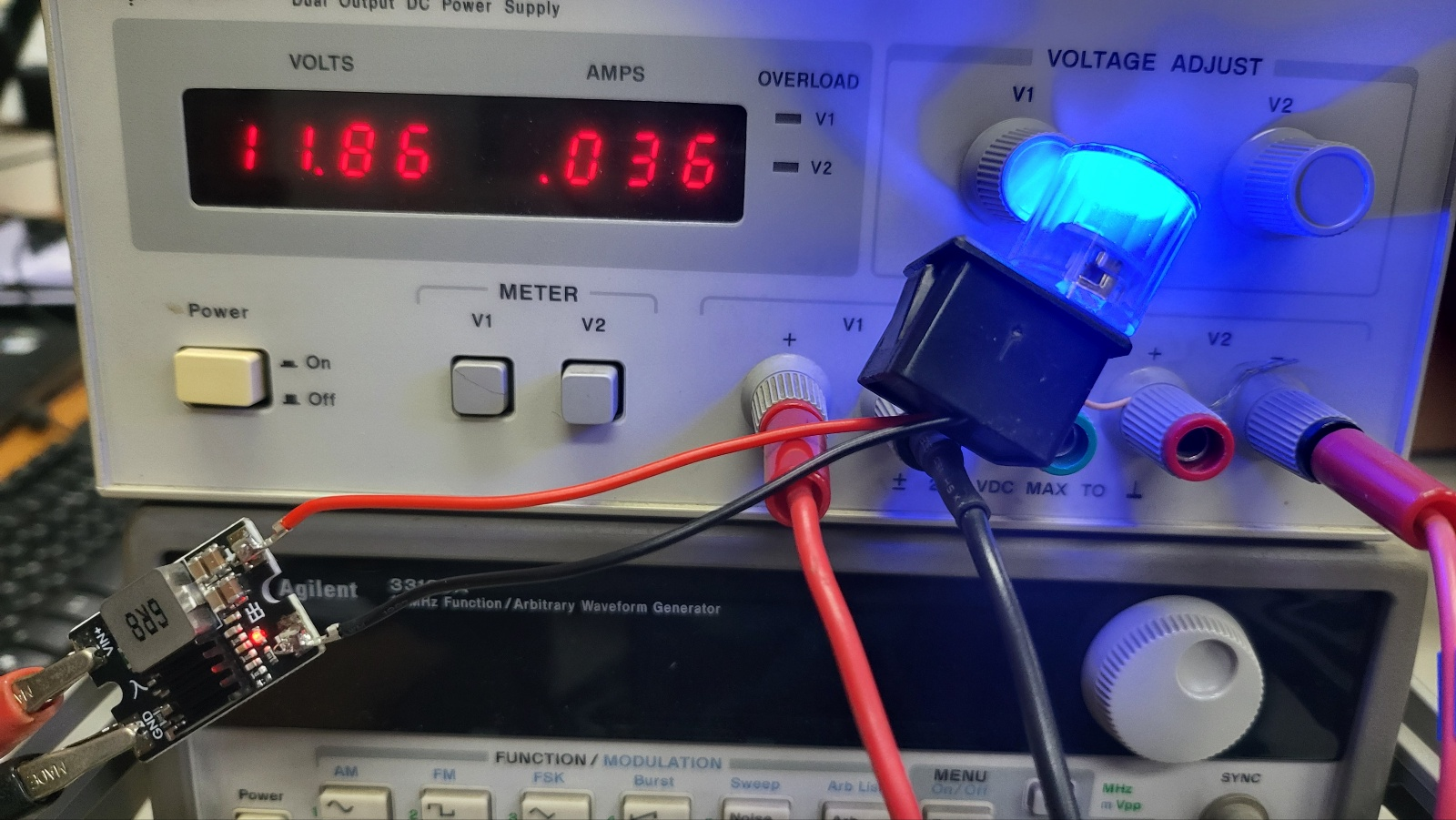

위 시험 검사조건은 출력전압에 부하 연결되어있지 않은 상태였고, 아래는 USB LED 램프 (최대 소비전력  5V 135mA) 구동시험.







LED 램프가 소비전류 36mA 로 작아서 보드에서의 발열은 전혀 없었다.



스마트폰에 연결하여 충전시 보드로 공급되는 전력은 7.2W  ( = 12V x 0.6A) 였고, 이 정도에서도 보드에서 열 발생은 전혀 없었음.



2024.06.07

최대출력 실측 결과 10W 도 안됨. 개략적으로 9W 가 최대 였음.







제품 7 활용

DIY . 스타리아 . 천장 시거소켓, USB 포트 달기











제품8

출력 : USB A 커넥터

-출력 전력 : 24W

0.49US $ 81% OFF|USB QC3.0 QC2.0 DC DC Buck Converter Charging Step Down Module 6 32V 9V 12V 24V to Fast Quick Charger Circuit R





제품9

USBC

전력   최대 65w (5V3A, 9V3A, 12V3A, 20V3.25A 등)

4.36US $ |65W 8~30V DC to USB Type C PD 3.1 QC3 Fast Charge Step-Down Power Module Mobile Phone Quick Charge Adapter for Arduino





제품10



3.73US $ |Arduino-compatible Power Module For Solderless Breadboard - Type-c, -10°c To +50°c







연관

- 낮은 전압을 높은 전압으로 변환하는 스텝업 모듈.



DC-DC 부스트 (스텝업) 모듈 . 입력 2.5V ~ , 출력 5 / 8 / 9 / 12 V











---

첫 등록 : 2023.11.22

최종 수정 : 2024.06.07
