스타리아 . 탈거 . 도어 스커프 트림







앞문 스커프 트림









뒷문 스커프 트림

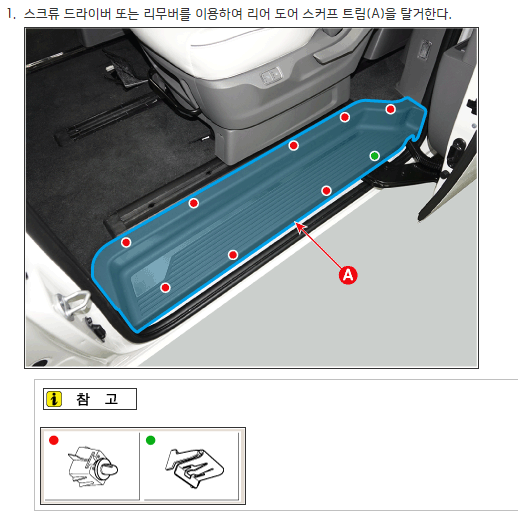

뒷문 스커프 트림 탈거 상세







탈거전 상태.





트림 탈거.

- 볼트 없기에 그냥 왼쪽 위쪽 부터 손으로 잡고 위로  당긴다.







내부 상세









위 사진의 원형 검정색은 고무재질의 구멍 마개이고 이것 빼보면 지름 45mm 구멍이 있고 차체 하부로 직결되어 있다.



아래사진 . 구멍으로 보이는 차체 하부와 그 아래 도로 보임.











위 사진에 보면 슬라이딩 도어 레일 금속 판이 보이고 금속 판위에  롤러  있는 구조. 아래 확대사진.













상위 정리
