차량 프레임에 팝너트 달기









차량 프레임에 팝너트 달기

- 아래 사진처럼 차량 프레임에 볼트 체결 가능한 팝너트 장착 하기.







도구 준비



아래 사진 .  팝너트 건 에 체결대상인스텐 재질의 M8 팝너트 끼워져 있고, 뒷단에 라쳇 렌치 연결.





홀에 팝너트 장착

- 아래 사진 예에서는 순정상태 7mm 홀 이었는데, M8 팝너트 장착하기 위하여  구멍 지름 11mm 정도로 (지름 10.8mm 로 해도 됨)로 확장하였다.

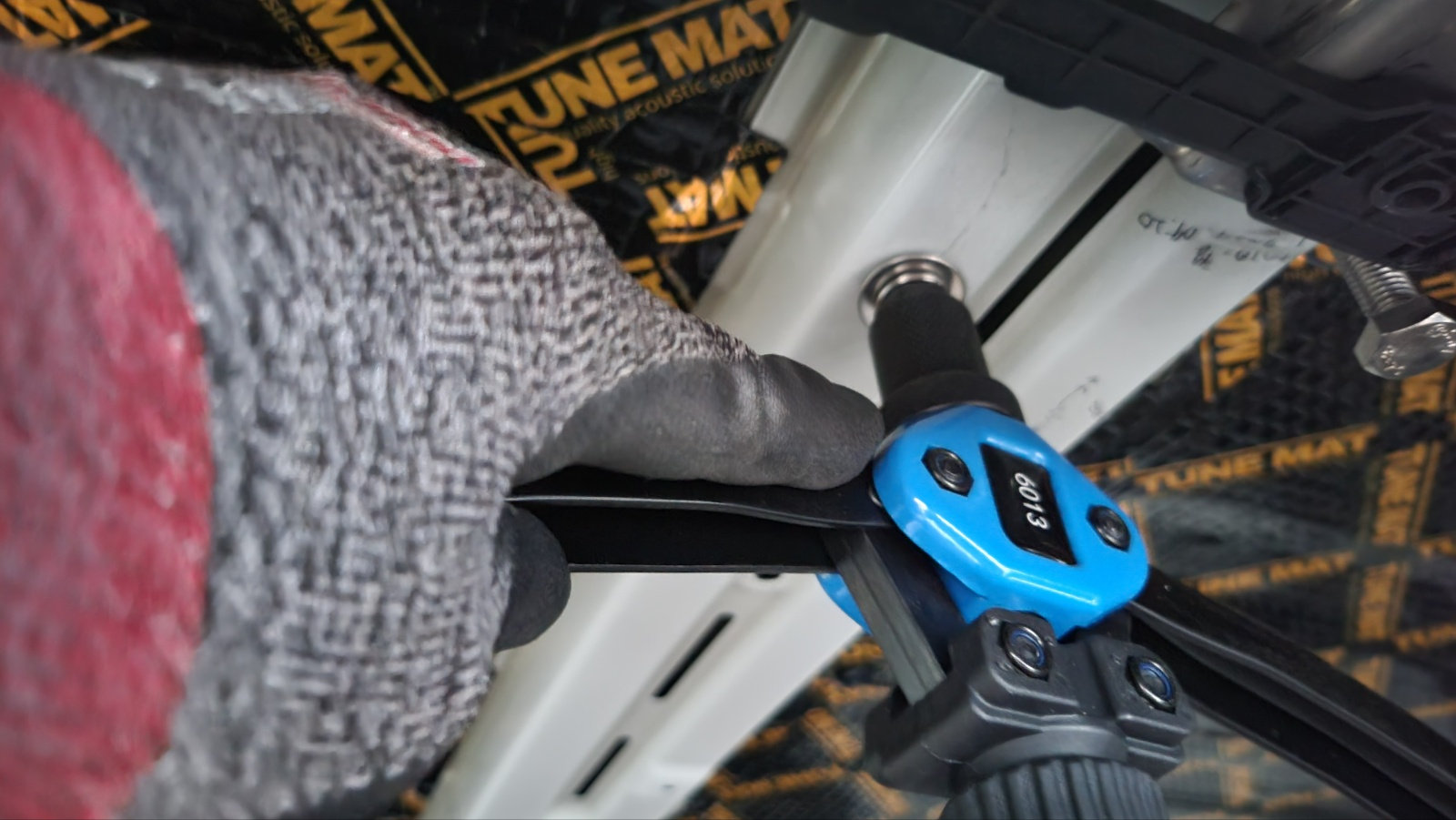

아래사진. 팝너트가 차체 프레임 에 밀착되게 밀어 넣는다.



위 상태에서, 수동으로 라쳇렌치 를 시계방향으로 6회  정도 회전 시키면 팝너트가 내부에서 찌그러지면서 차량 프레임에 강력하게 고정된다.



더 이상 힘을 줘도 안돌아가는 정도에서, 라쳇렌치를 반시계 방향으로 회전 시켜서 도구 빠지게 하면 아래 사진처럼 너트 구조 장착 완료. 프레임에 강력하게 부착되어 헛돌지 않음.





















스타리아에 팝너트 장착 해둔 곳 정리

- 아래 내용은 스타리아  차량에 팝너트 장착해둔 것들 위치 기록해둠.





스타리아 트렁크 상단

아래 사진 .  스타리아 천장 뒷부분 트림 고정 클립 꼽히는 위치이며 , 이 곳에 팝너트 장착.







아래사진. 3개의 홀 ( 붉은색 원부분 ) 에 앞에서 설명한 장착 방법으로  M8 팝너트 장착.







아래사진. 장착된 팝너트에 볼트 체결 해봄 .





아래 사진. 3군데 모두 볼트 체결 해봄.









손잡이 근처 프레임



- 천장 트림 탈거 하여 2열, 3열 손잡이에 인접한 프레임을 보면, 사용되지 않는 홀 지름 7mm 있던 곳 (아래 사진 붉은 원 )구멍 확장하여 팝너트 장착해둠. 차량 오른쪽도 동일.









연관 치수 .







아래사진 . 2열 왼쪽 손잡이 위에 있는 프레임 . 팝너트 M10 장착.











고하중 견뎌야 하는 경우 해결책

- 차량 프레임 철판이 얇아서 팝너트 만으로는 무거운 부하는 못견딘다.

- 삽입너트 사용하면서 내 하중 증가 시키는 방법 별도 정리 . https://igotit.tistory.com/5442

얇은 금속 판재 삽입 너트 내 하중 강도 향상









연관



팝너트 ( 리벳너트 ) 장착 도구 . 드릴 연결 가능 수동 작업 가능







팝너트 (리벳너트) . 규격 . 장착 공구 팝너트 리벳건



---
