스타리아 . 탈거 . 손잡이 . 2,3열







스타리아 의 2, 3열 위에 있는 손잡이 탈거

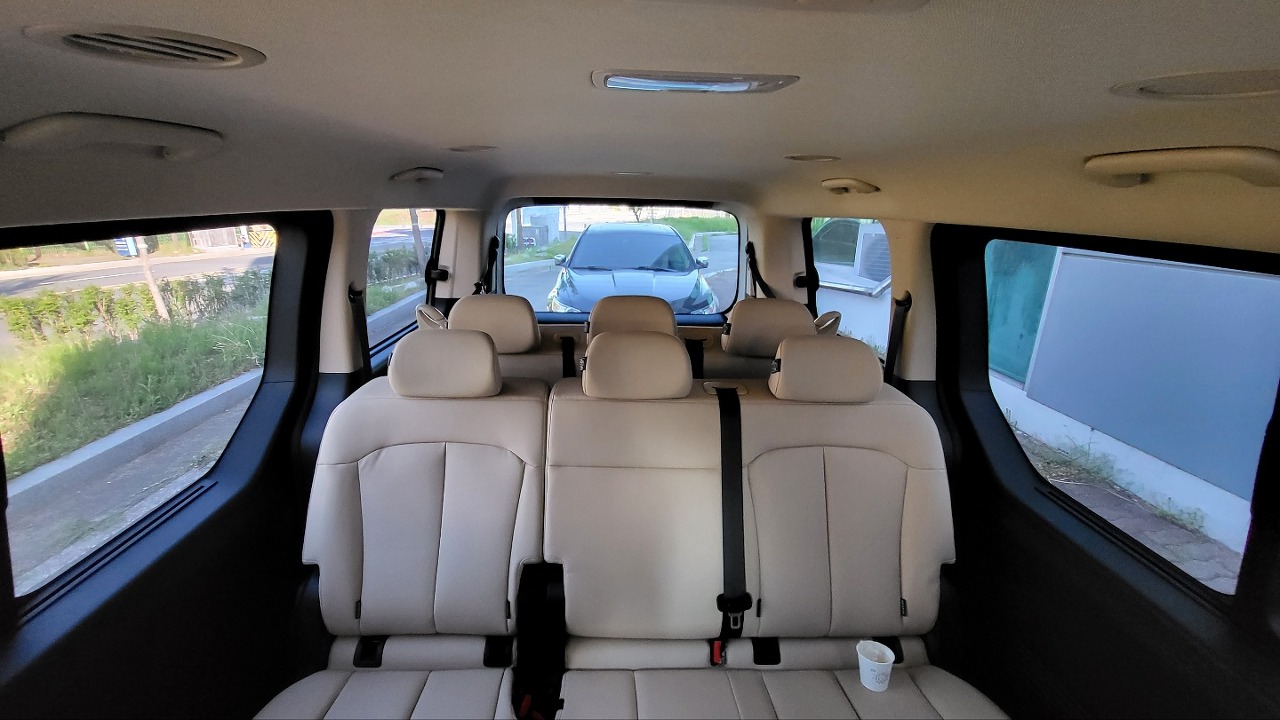

손잡이 위치 : 아래 사진의 차창 위에  4개

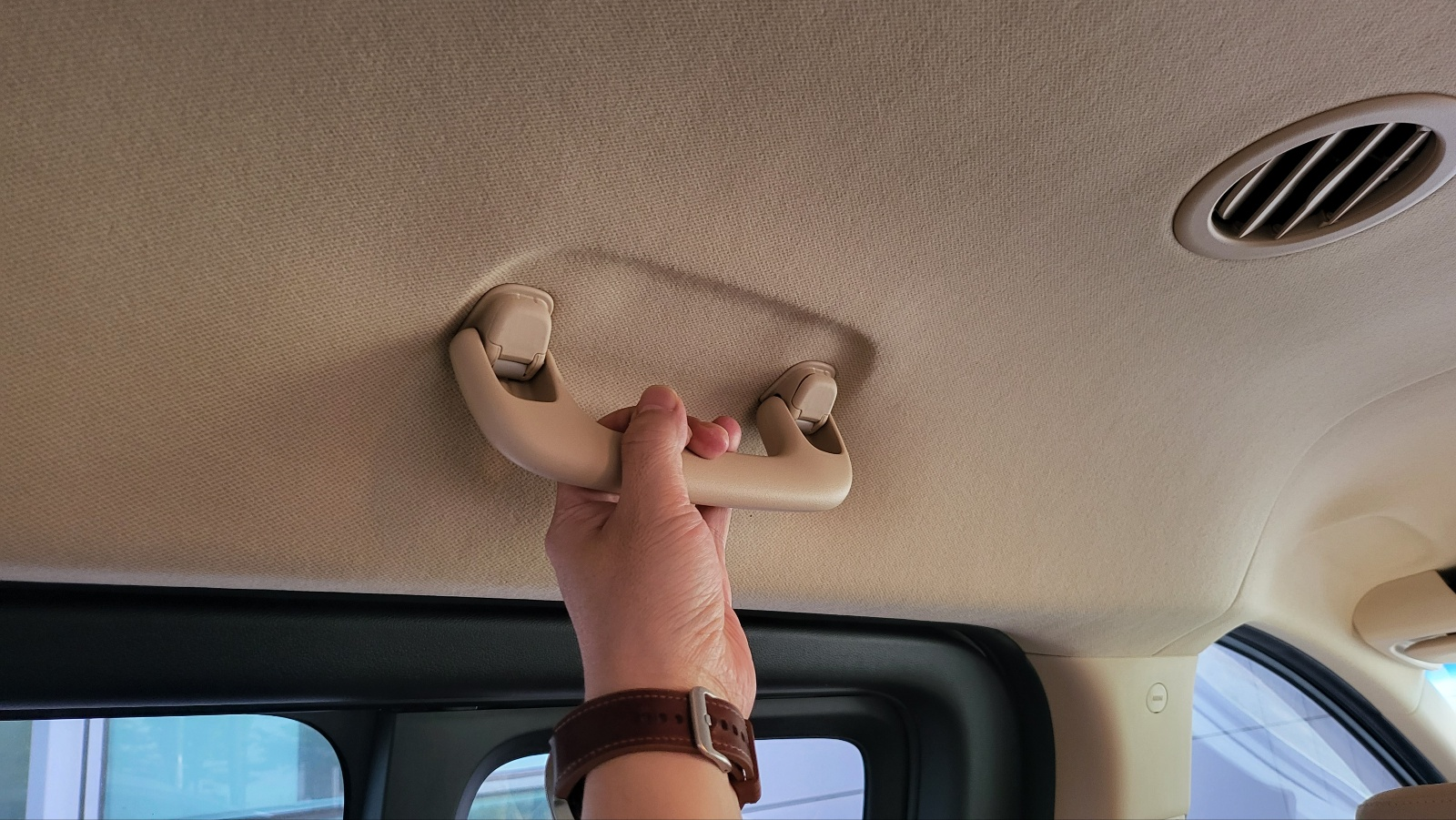

2열 왼쪽 손잡이





손잡이 탈거 방법

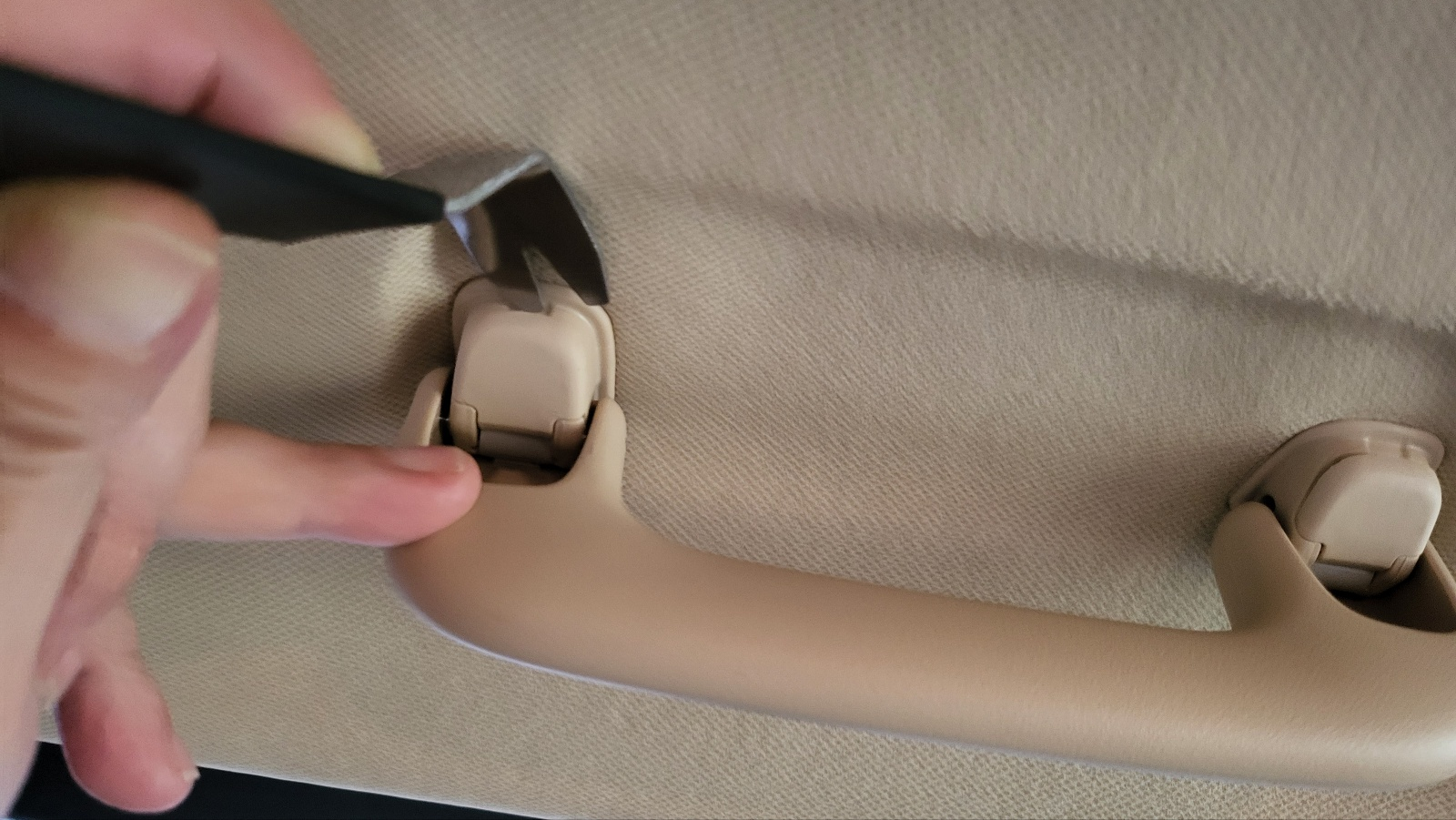

- 리무버로 덮개 열어  속에 보이는 나사 푼다.



천장을 받침대 삼아 지렛대 처럼 살짝만 힘줘도 쉽게 열린다.

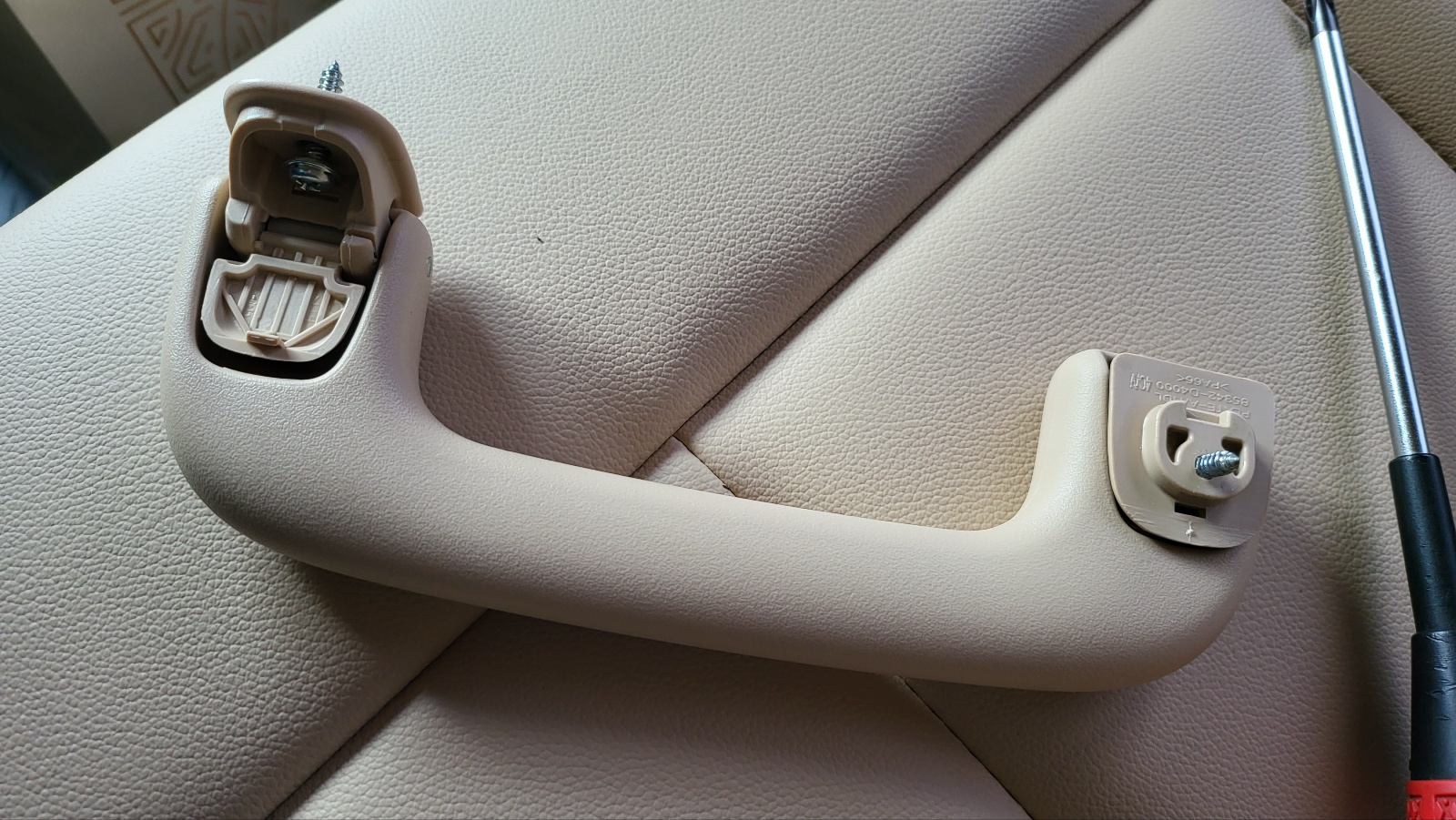

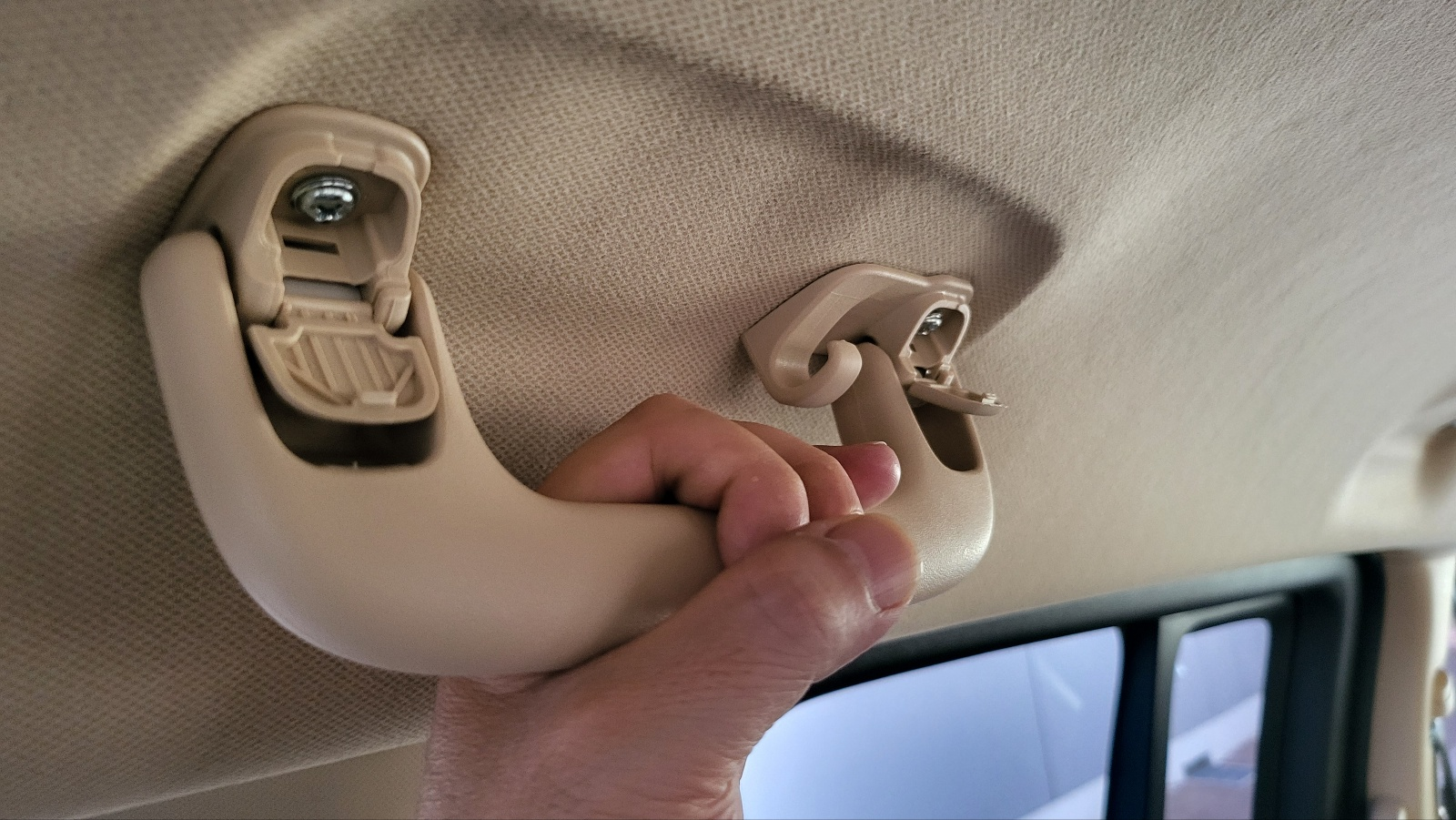

3열 왼쪽 손잡이 덮게 연 상태

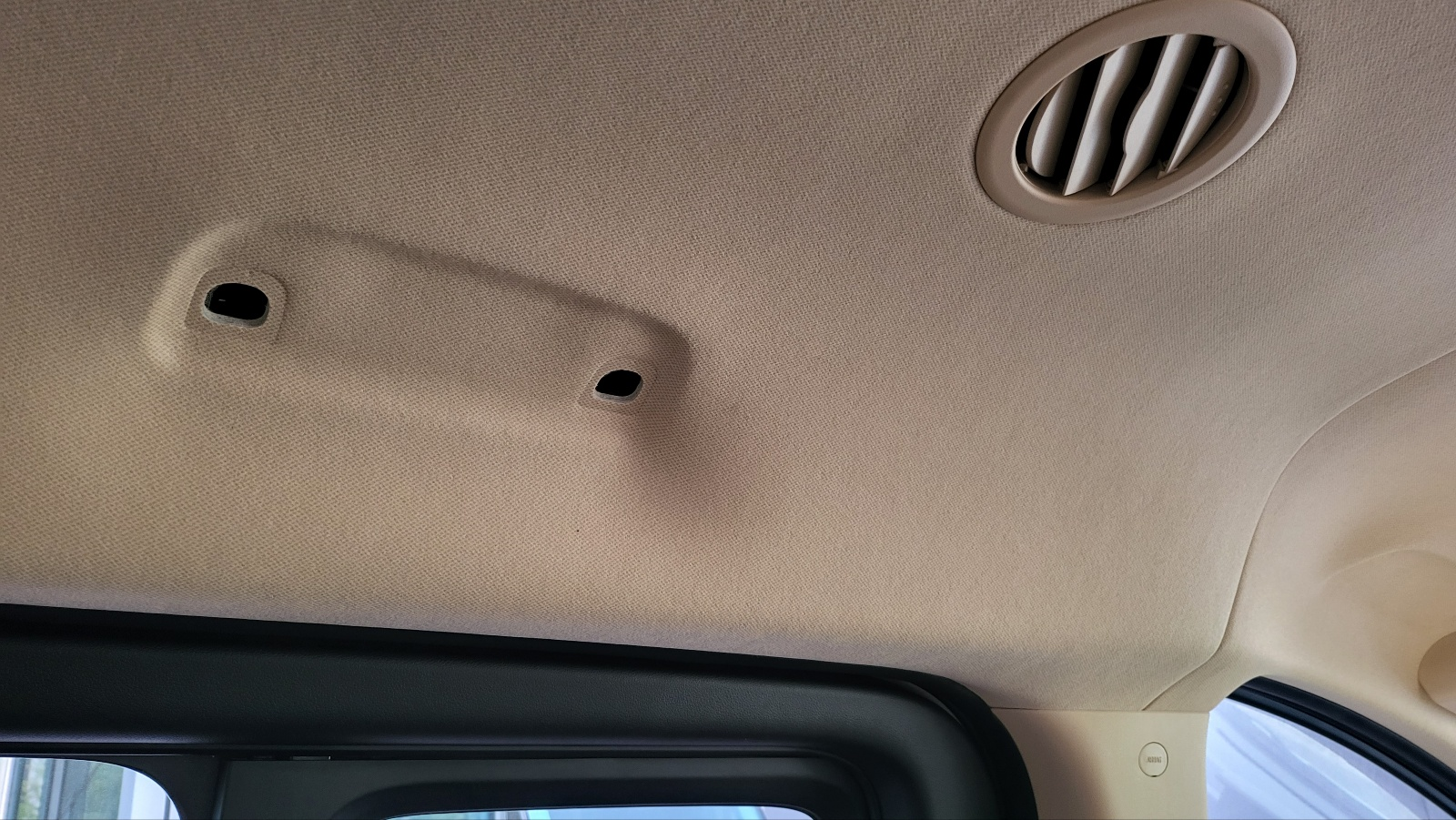

덮게 속에 보이는 나사를 드라이버로 반시계 방향으로 돌려 풀면 손잡이 바로 떨어지고 아래 사진 처럼 보인다.

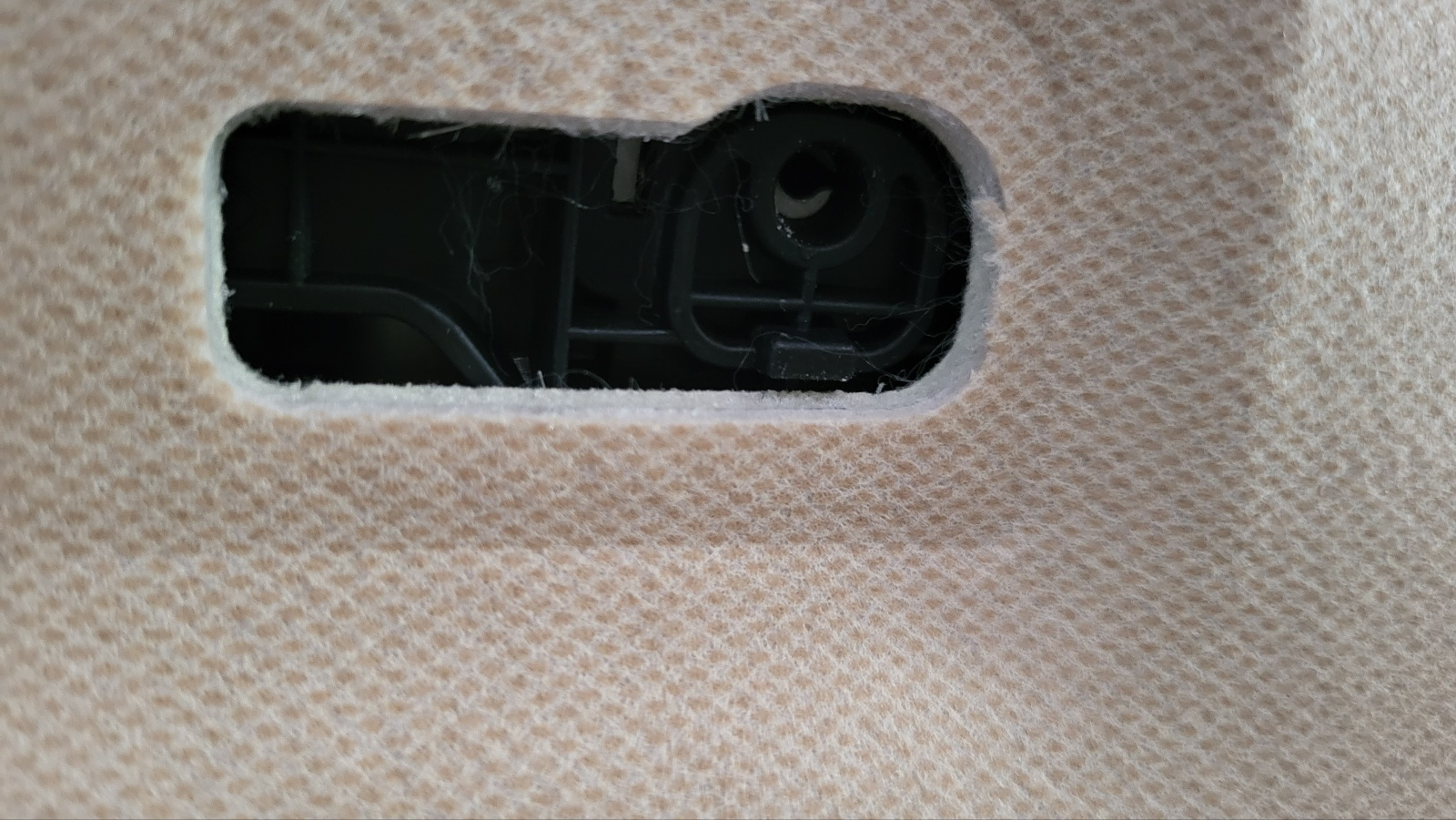

2열 손잡이 탈거

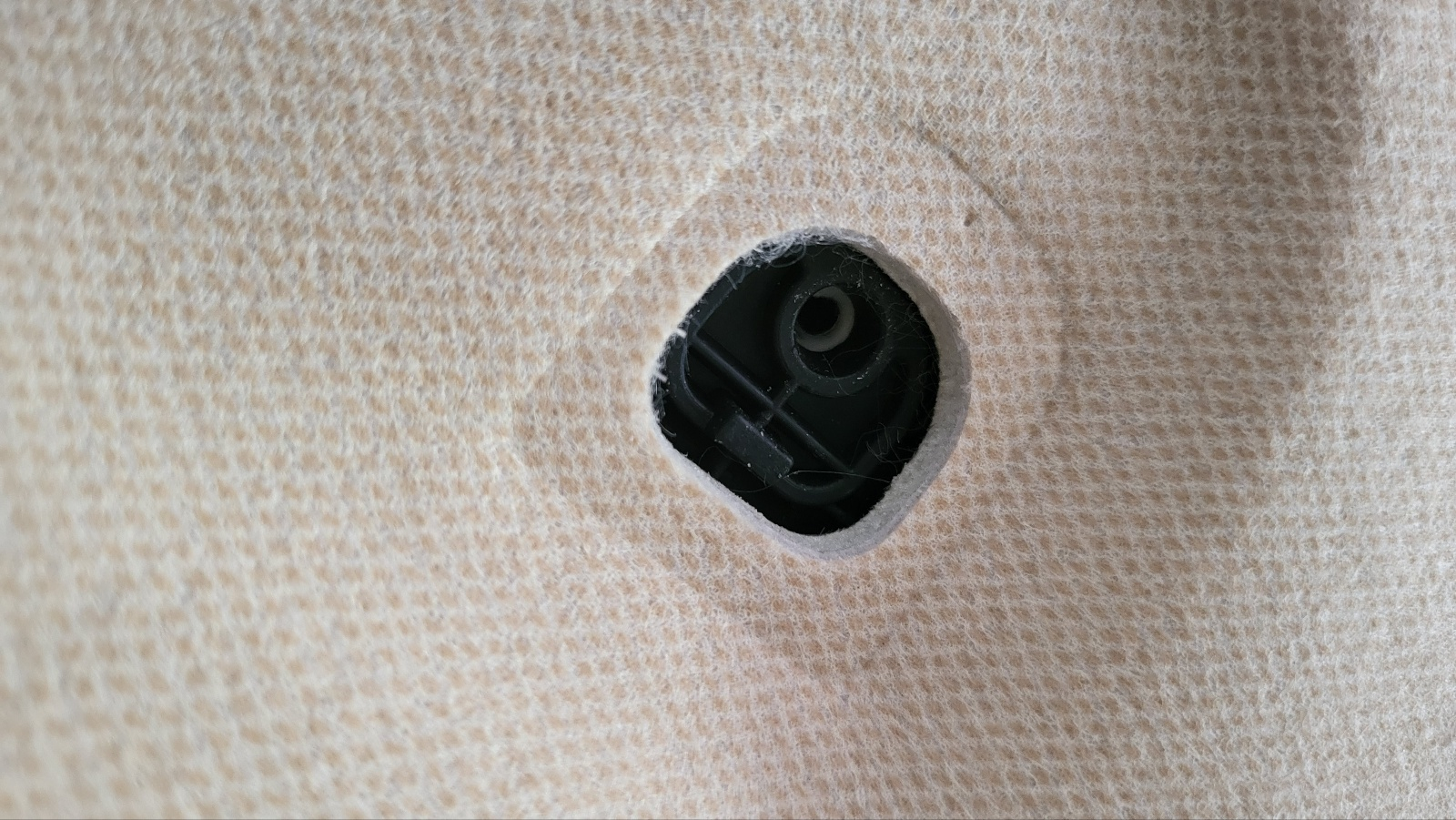

3열 손잡이 탈거

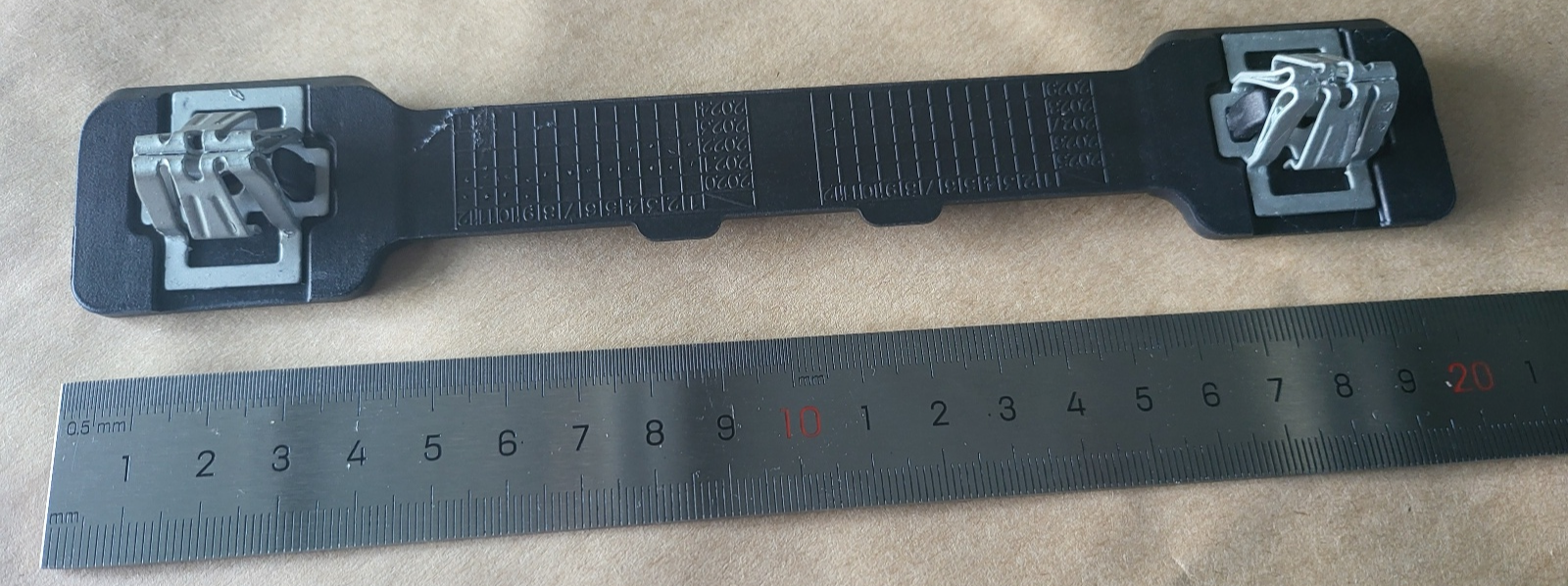

천장 내장재 속 상태

검정색( 플라스틱 재질) 은 내장재와 차체 부분 직접 닫지 않게 하는 용도이며,  하얀 색 부분이  나사못 체결되는 곳.

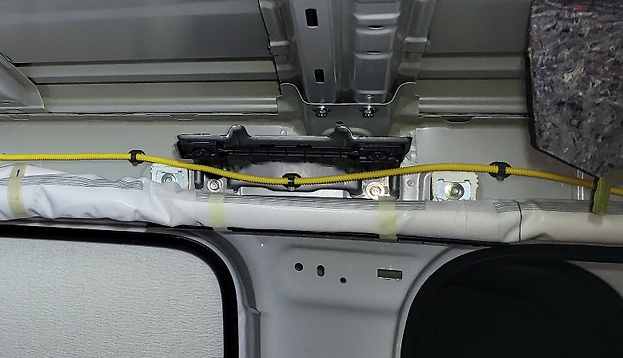

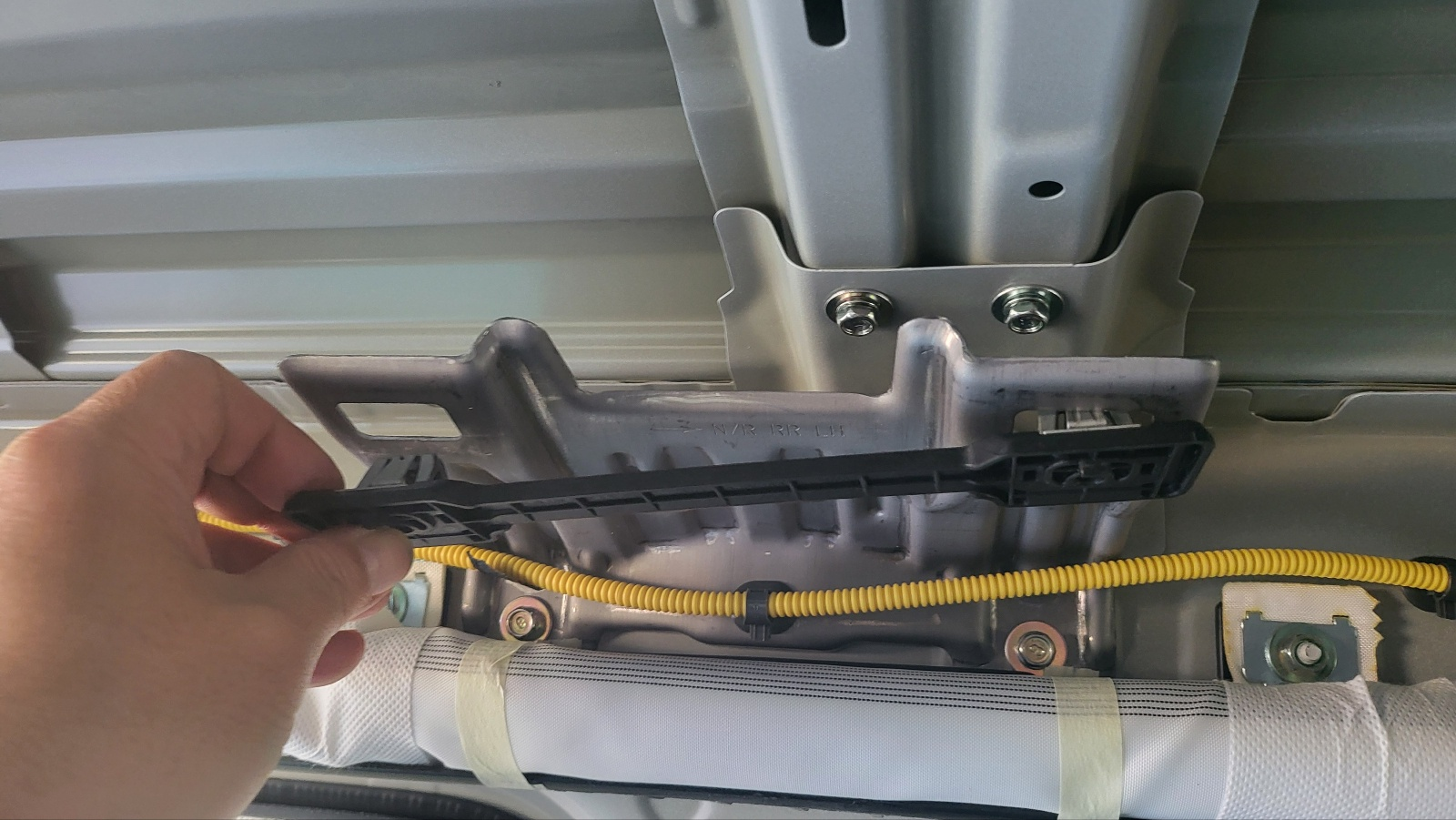

손잡이 장착되는 브라켓

- 천장 트림 탈거 해야 볼 수 있음. 천장 트림 탈거 상세 보기 : https://igotit.tistory.com/5360

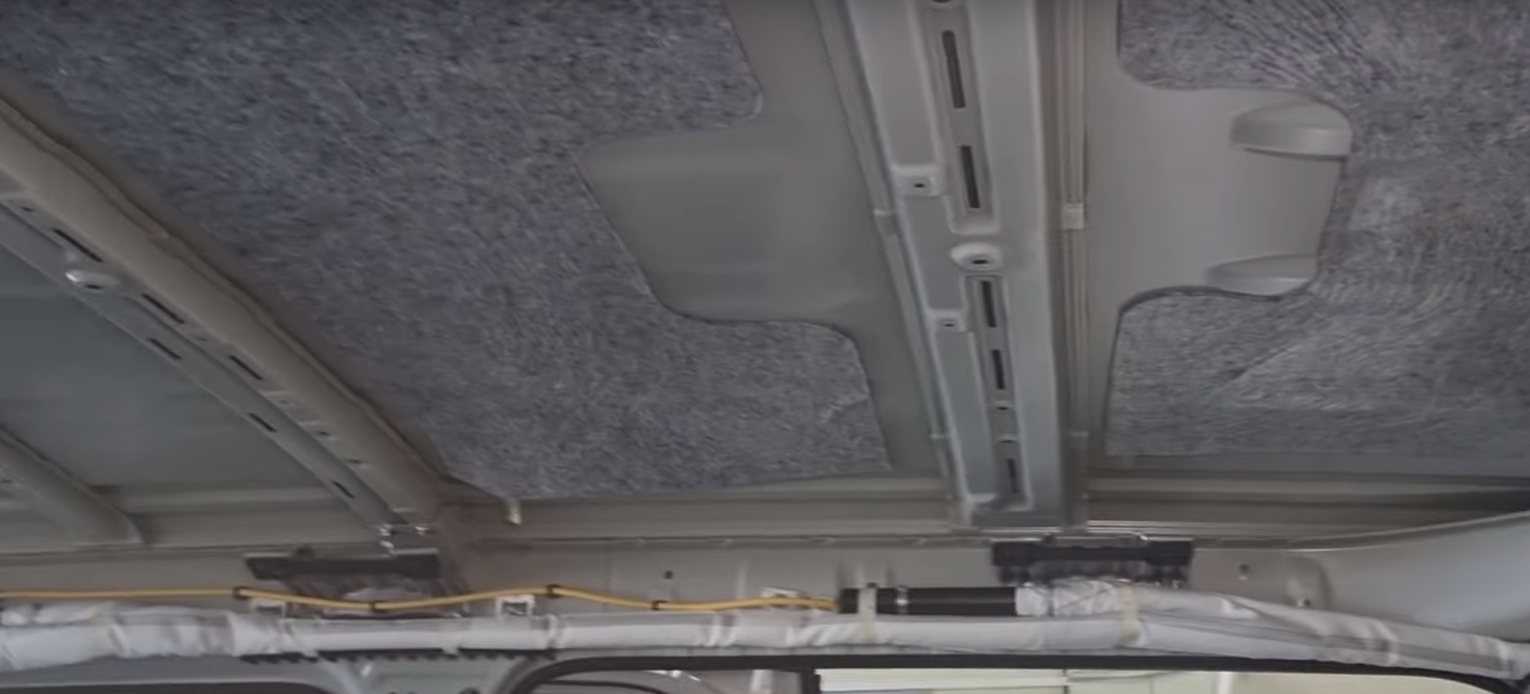

아래 사진의 검정색 2개 중 사진의 오른쪽 것이 2열좌석 위에 있는 손잡이브라켓 왼쪽것은 3열 좌석 위에 있는 손잡이 브라켓.

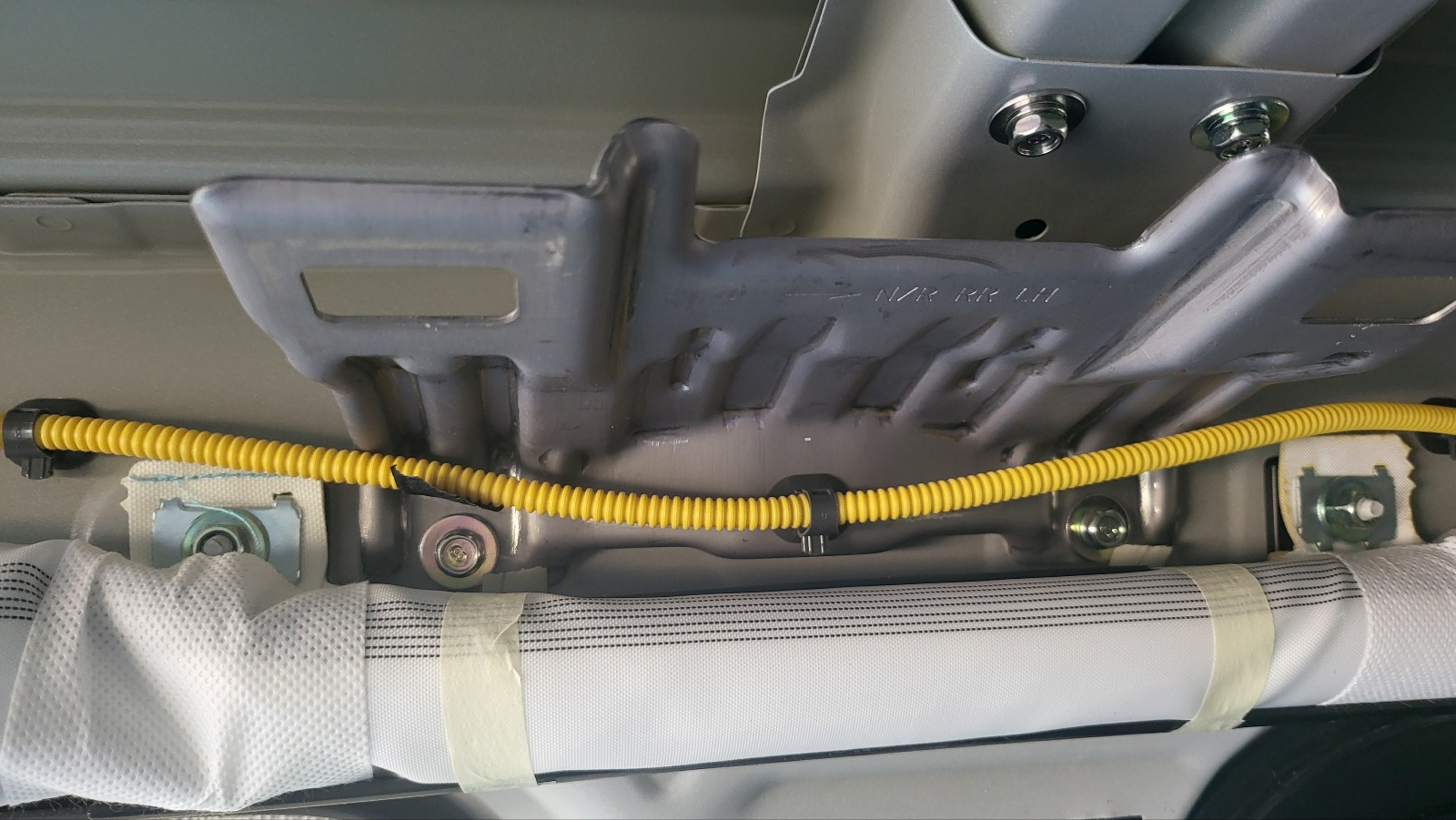

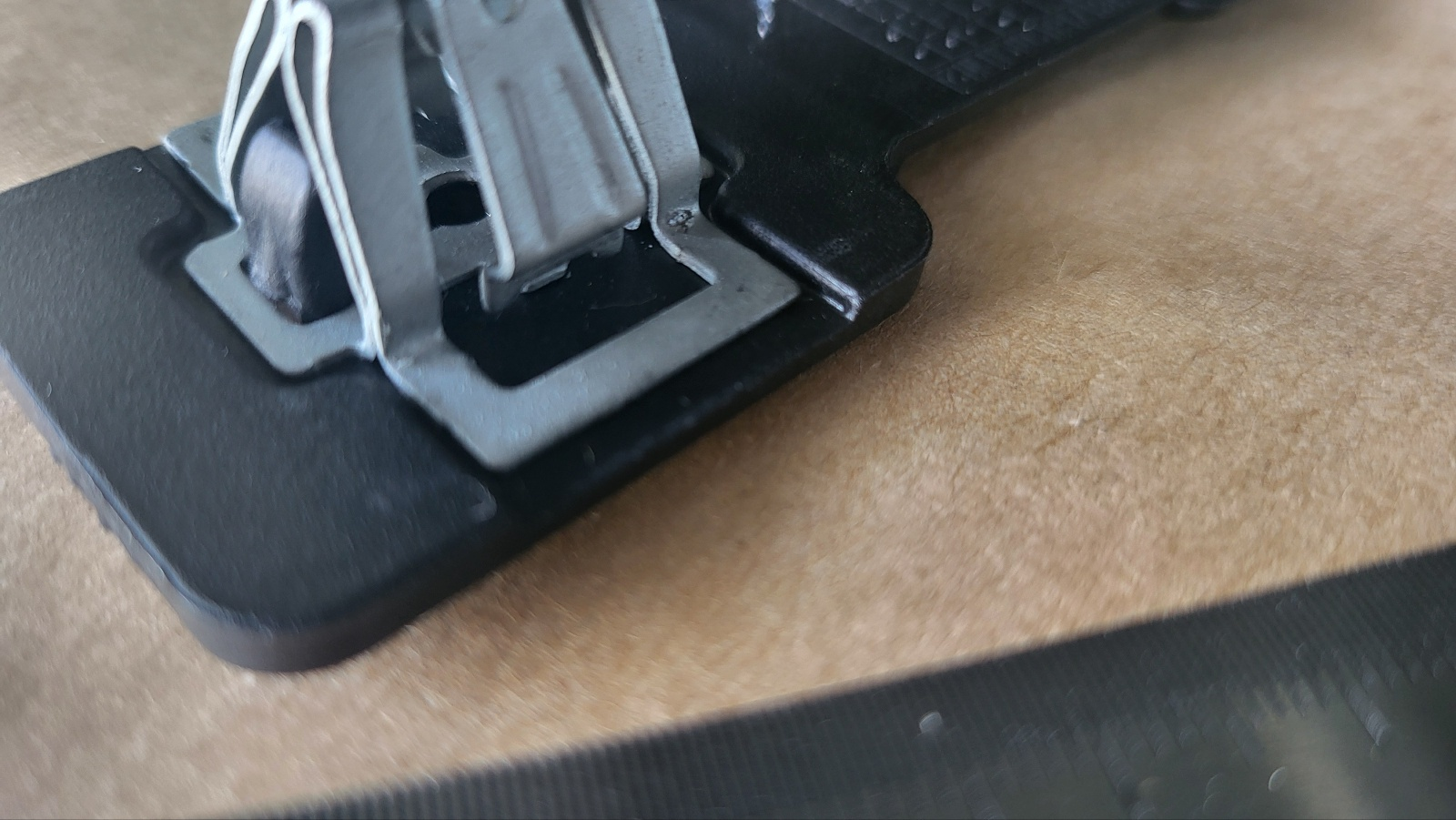

아래사진 : 3열 손잡이 지지부 상세







아래 사진 : 3열 손잡이 지지부 상세

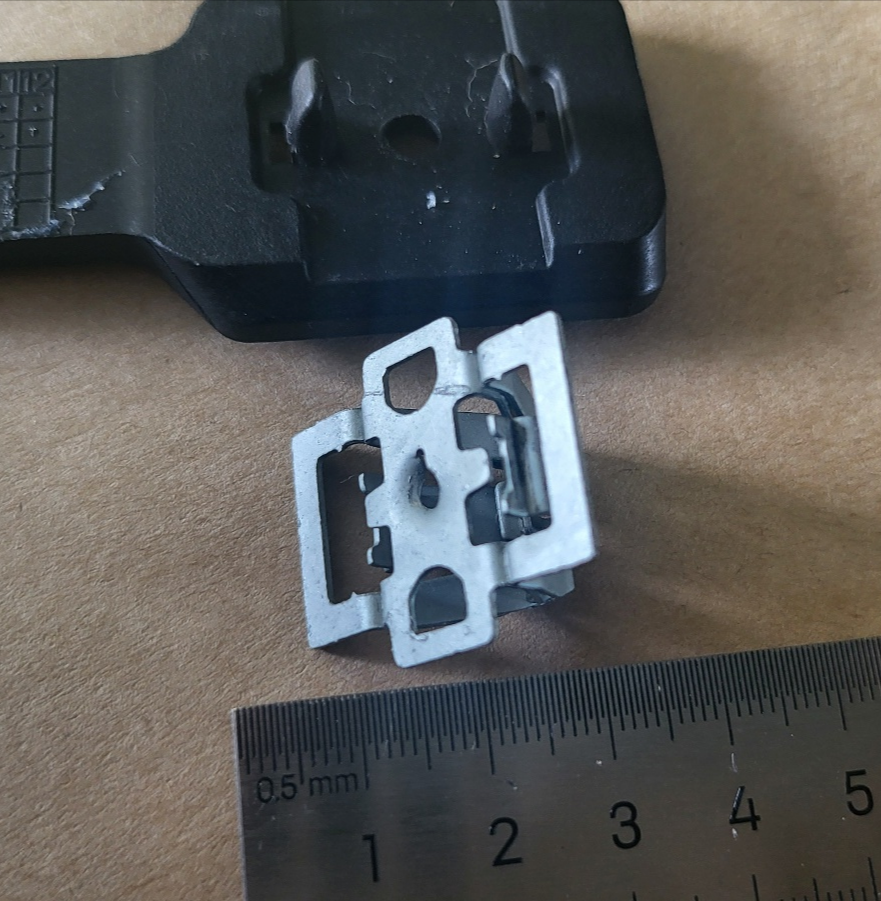

- 검정색 플라스틱은 완충역할이고 실제 손잡이 나사가 고정되는 것은 검정색 플라스틱위에 밀차되어있는 금속부분.









아래 사진. 금속의 원형 구멍이 손잡이의 나사못이 고정되는 곳.

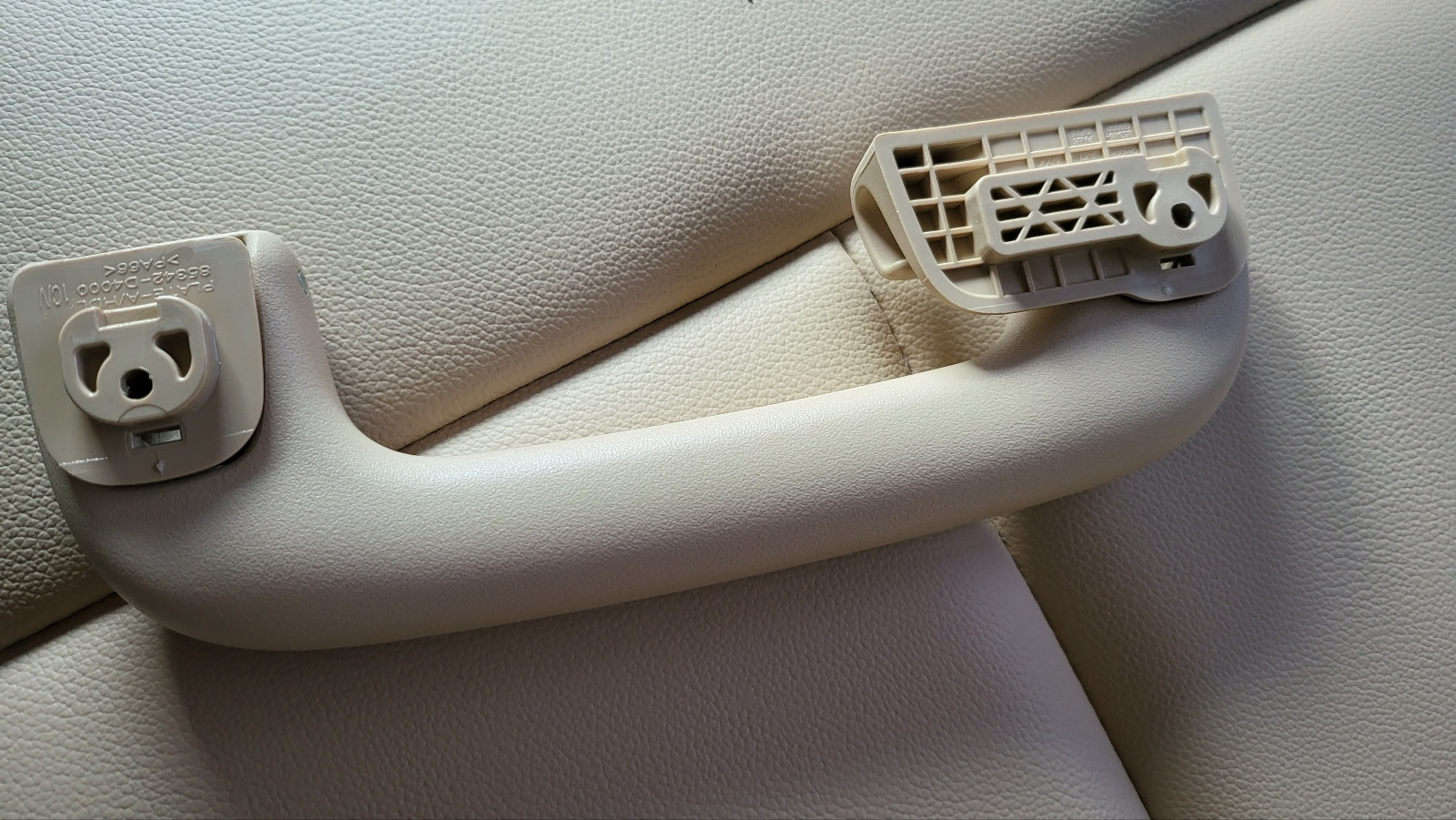

손잡이 상세



체결수단으로  나사못 사용됨 ( 나사못은 볼트 대비 큰 힘을 견디지 못함 )

2열 왼쪽 손잡이





3열 왼쪽 손잡이

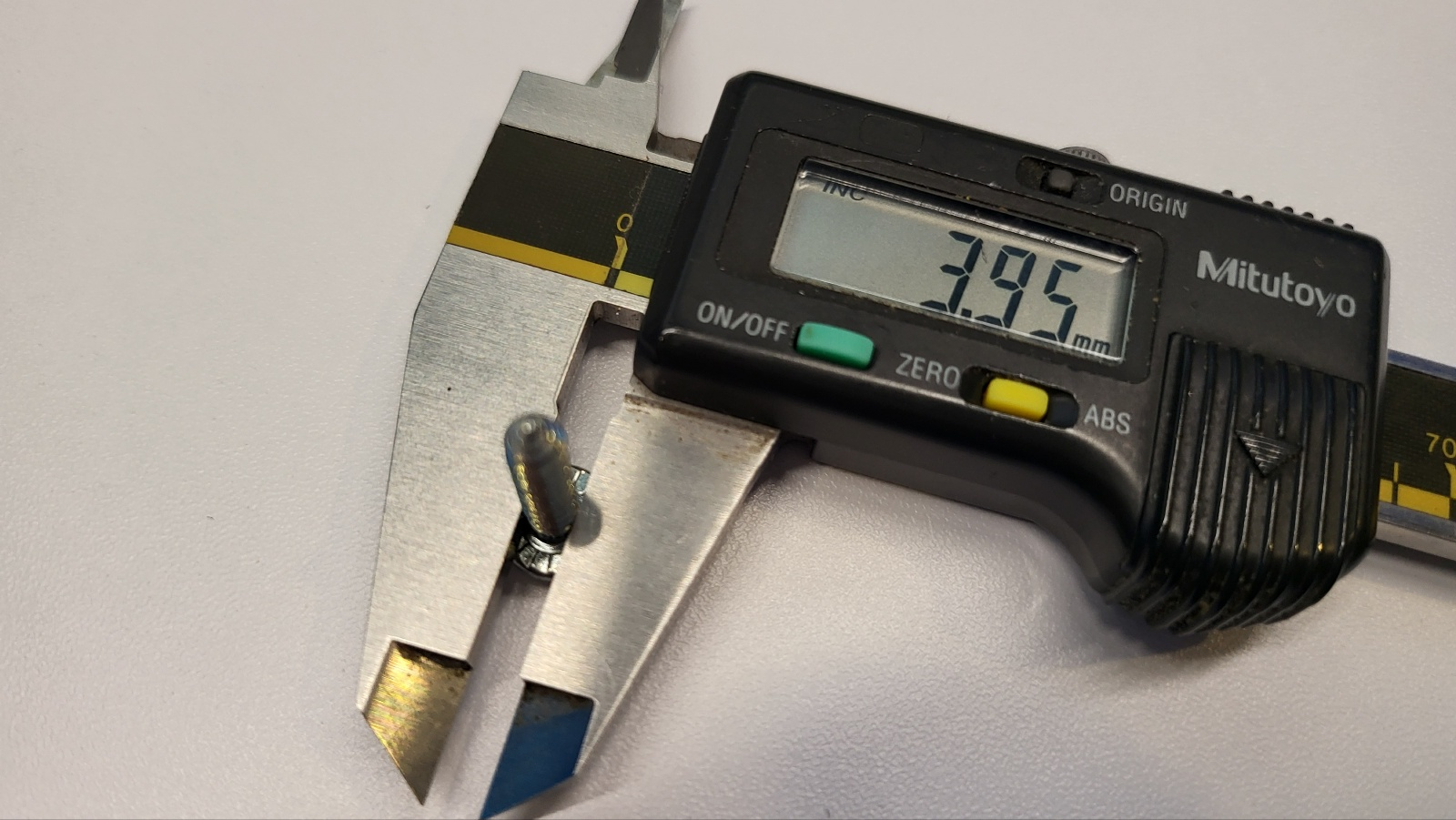

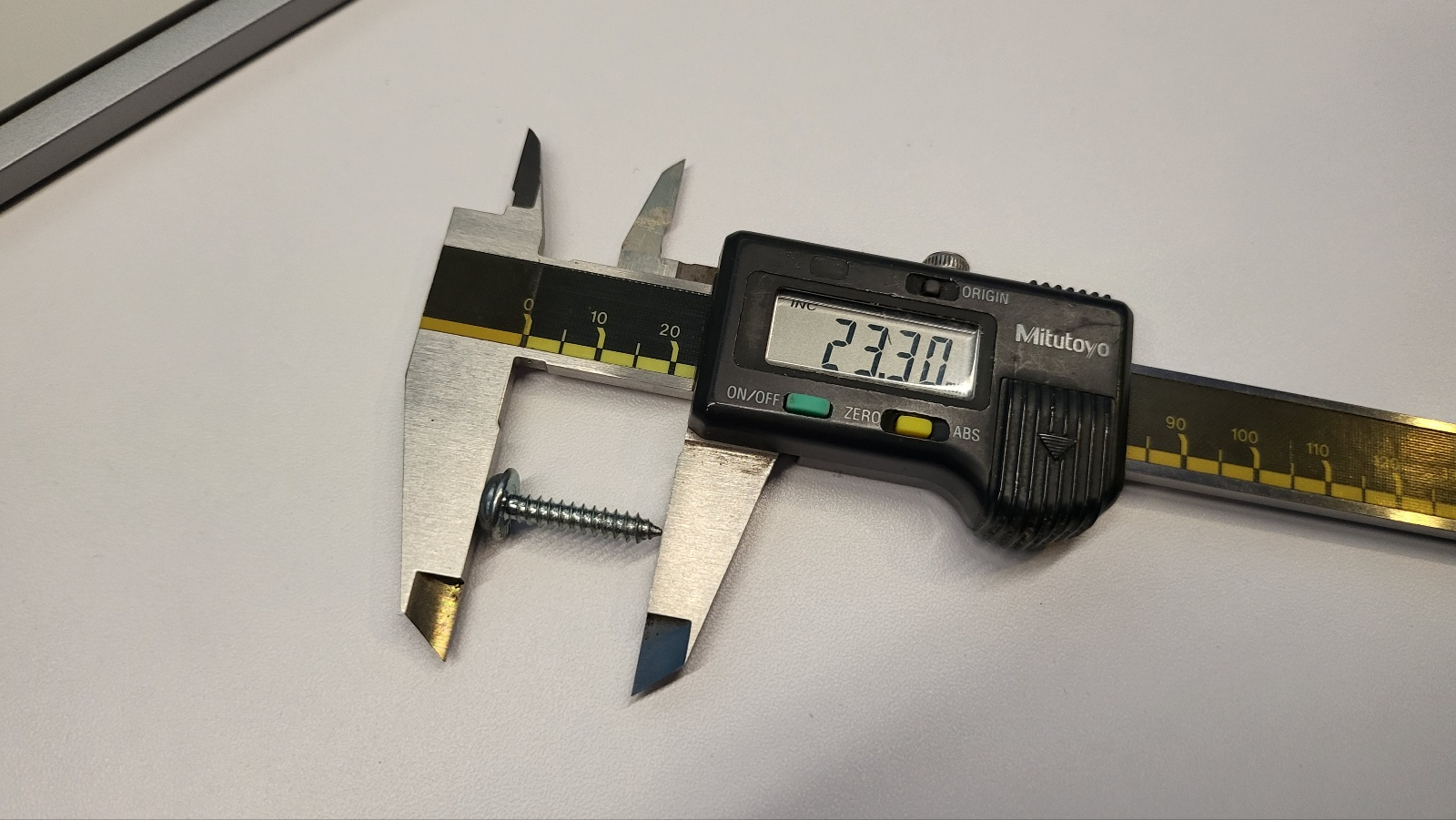

손잡이에 있는 나사못 치수









연관







스타리아 투어러 9인승. LPi 3.5









---

첫 등록 : 2023.05.22

최종 수정 : 2024.04.13
