팝너트 (리벳너트) . 규격 . 장착 공구 팝너트 리벳건



팝너트 (= 리벳 너트)

- 철판 등의 뒷면에 접근하지 못하는 상황에서 너트를 리벳팅 방식으로 고정 가능하여 볼트 체결 가능하게 하는 것.







팝너트 장착 방법

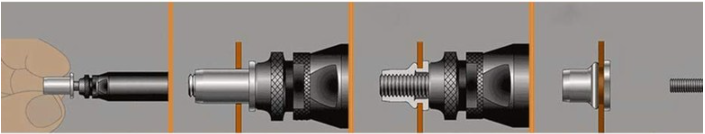

팝너트 장착 원리 이해





차량에서 수동공구 이용하여 팝너트 장착 방법 설명







규격

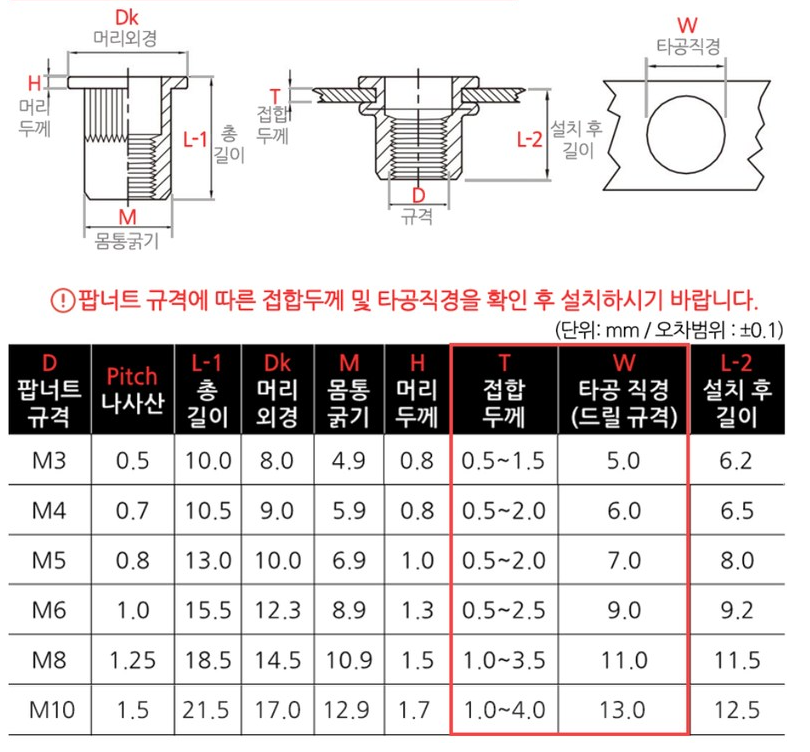

- 팝너트 제품사양 보면  M3, M10 등으로 지칭하는데 이것은 아래 도면의 D 이며 팝너트에 체결 가능한 볼트의 지름을 의미한다.

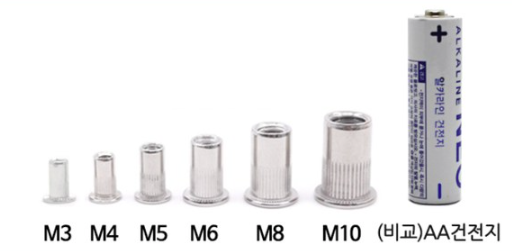

팝너트 제품예



1.

스테인레스

외경  :  3,4,5,6,8,10 mm

가격 : 600원 ~

팝너트 인서트 리벳건 스텐 블라인드 넓은머리 m3 m4 m5 m6 m8 m10





M6 1개 280원

팝너트 리벳 스텐 리벳트못, M4 10개, 10개







- 저렴.

- 304 스테인레스

- M3~M10,

- 주문단위 : 1 = 50개.

0.98US $ 94% OFF|Stainless Steel Rivnut Nutssert Set - 50pcs M3-m10 Threaded Rivet Gun Inserts



2.

철, 스테인레스

팝너트 세트 인서트 스텐 철 블라인드 넓은 작은머리 m3 m4 m5 m6 m8 m10 낱개 소량 개당 판매



3.

알루미늄



0.39US $ 90% OFF|M4 Rivnut Nut Aluminum Alloy | Aluminum Alloy Nutsert Cap | Rivet Nut Threaded Inserts - Nuts - Aliexpress

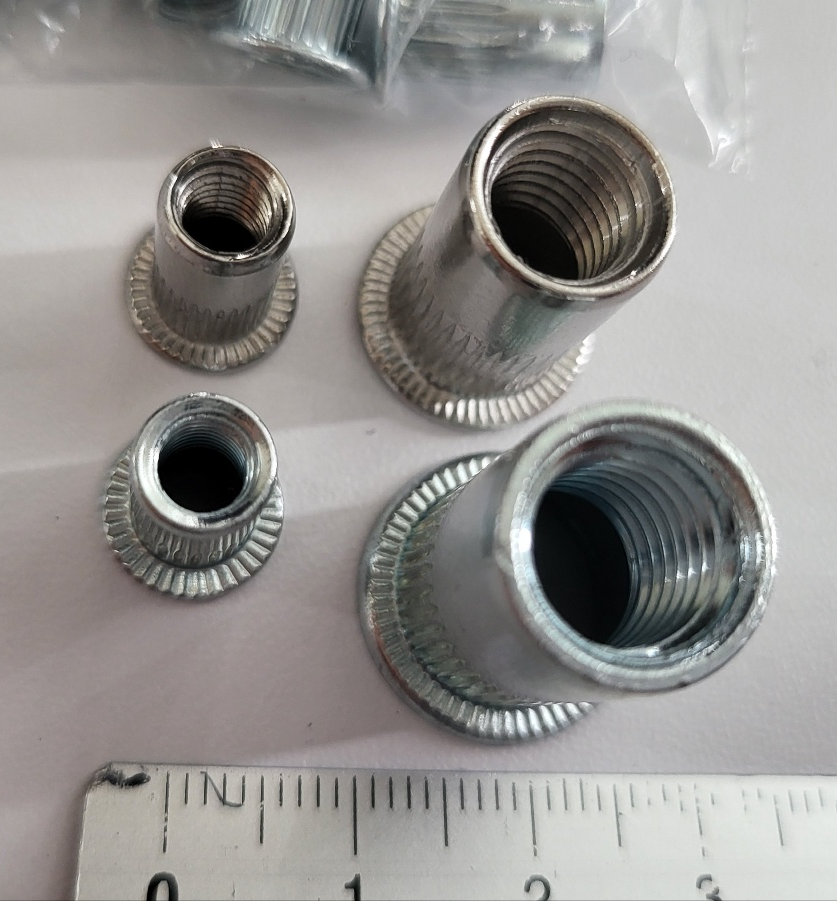

팝너트 철, 스텐 M5 , M8 , M10

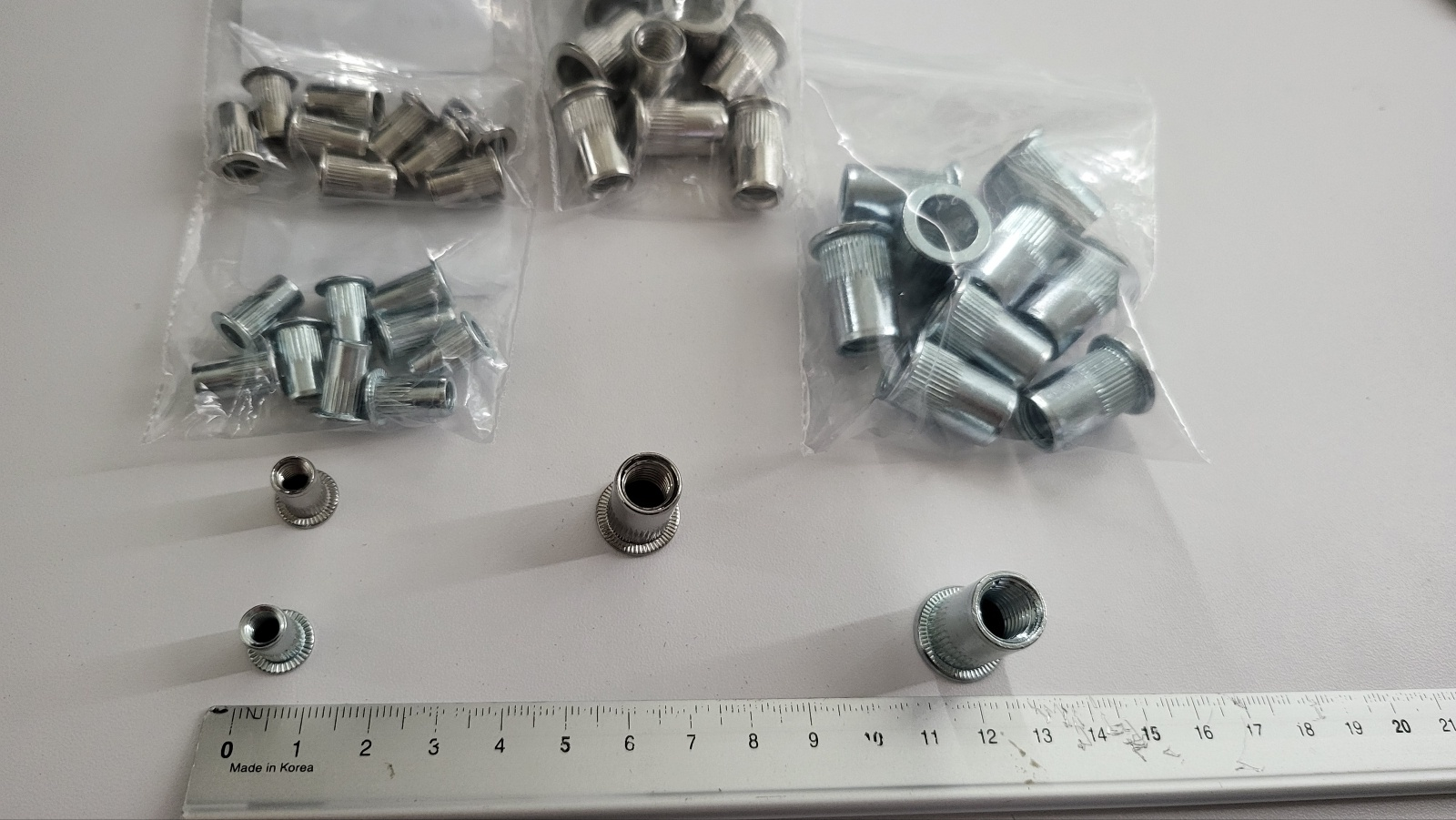

- 앞의 판매처 2 에서  철제 , 스텐 넓은 머리 타입 팝너트 구입.  아래 사진에서 푸른색을 띠는 것는 철제, 은색으로 보이는 것이 스텐,

 ( 철제 M10 은 원래 주문은 M8 로 했는데 M10 으로 잘못 배송되었음, 그냥 사용하기로 함)

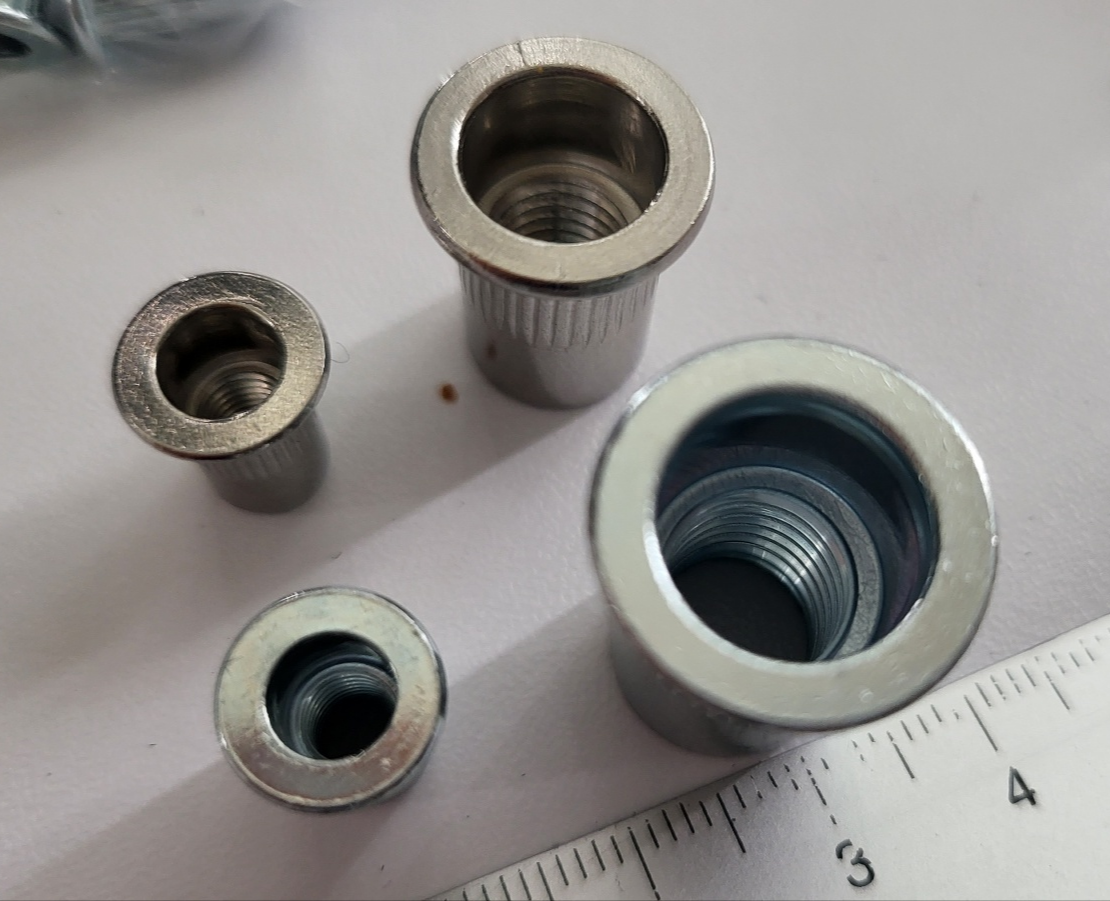

스텐, 철 납너트 왼쪽 부터 M5, M8, M10



팝너트 상세



- 너트 측면의  주름진 부분이 리벳팅 도구로 작업시 찌그러 지면서 판재를 압착하게 됨.

- 압착과정에서 너트 머리의 주름이 판재를 꽉 눌러주게 되고 팝너트 헛 도는것 방지 역할 한다.

- 나사산 : 8개



리벳팅 도구로 압착 시 찌그러지는 부분에는 나사산 없음.







팝너트 리벳팅 공구

판매처



팝너트 건 리벳건 리벳기 리베트 너트 어댑터







43.95US $ 31% OFF|BT 606 Riveter Gun Tool Hand Riveter Interchangeable Mandrel Insert Threaded Nut Rivet Drilling Rivet Tool M3



치수별로 개별 구입가능

- 기본 사용은 수동, 드릴로 돌릴 수도 있음.



3.65US $ 30% OFF|1pc M3 M4 M5 M6 M8 M10 Hand Rivet Nut Gun Head Nuts Simple Installation Riveter Rivnut Tool Accessory For Nuts







0.39US $ 94% OFF|Rivet Nut Tool M6 Mandrel Head | Rivet Nut M3 M8 Mandrels | Mandrel Manual Rivet Nut - Nuts - Aliexpress



위 판매처에서는 M10 만 구매함. 3,4,5,6,8 은 아래 제품에 모두 포함되어있음.



드릴에 장착하여 사용 가능

드릴에 물려서 사용할 수도 있고, 수동으로 렌치로 돌리면서 작업 가능한 것.



10.22US $ 30% OFF|Rivet Nut Adaptor Cordless Drill Riveting Tools | Electric Rivet Nut Tool Cordless - Riveter Guns - Aliexpress











차량 프레임에 팝너트 장착 예



차량 프레임에 팝너트 달기







강한 내 하중 달성 방법

- 팝업 너트는 얇은 철판에도 사용은 가능하나 강도 확보 안된다. 이 문제 해결책.

얇은 금속 판재 삽입 너트 내 하중 강도 향상





연관









팝너트 장착 툴 구입한 것 1

- 회전력 이용하여 너트를 압착하는것.

팝너트 ( 리벳너트 ) 장착 도구 . 드릴 연결 가능 수동 작업 가능



팝너트 장착 툴 구입한 것 2.

- 양손 지렛대 방식으로 너트를 당겨서 압착 . 너트구경이 M8 이상인 경우 이 방식이 회전력 압착 방식보다 훨씬 작업결과 품질 좋음.

팝너트 리벳건 양손 지렛대 방식 . 품번 6013







잭너트 . 꽃잎 확장 너트





---

첫 등록 : 2023.05.19

최종 수정 : 2023.06.11
