차량 프레임에 팝너트 , 잭너트 달기

by i.got.it 2024. 4. 17.









차량 프레임에 팝너트 달기

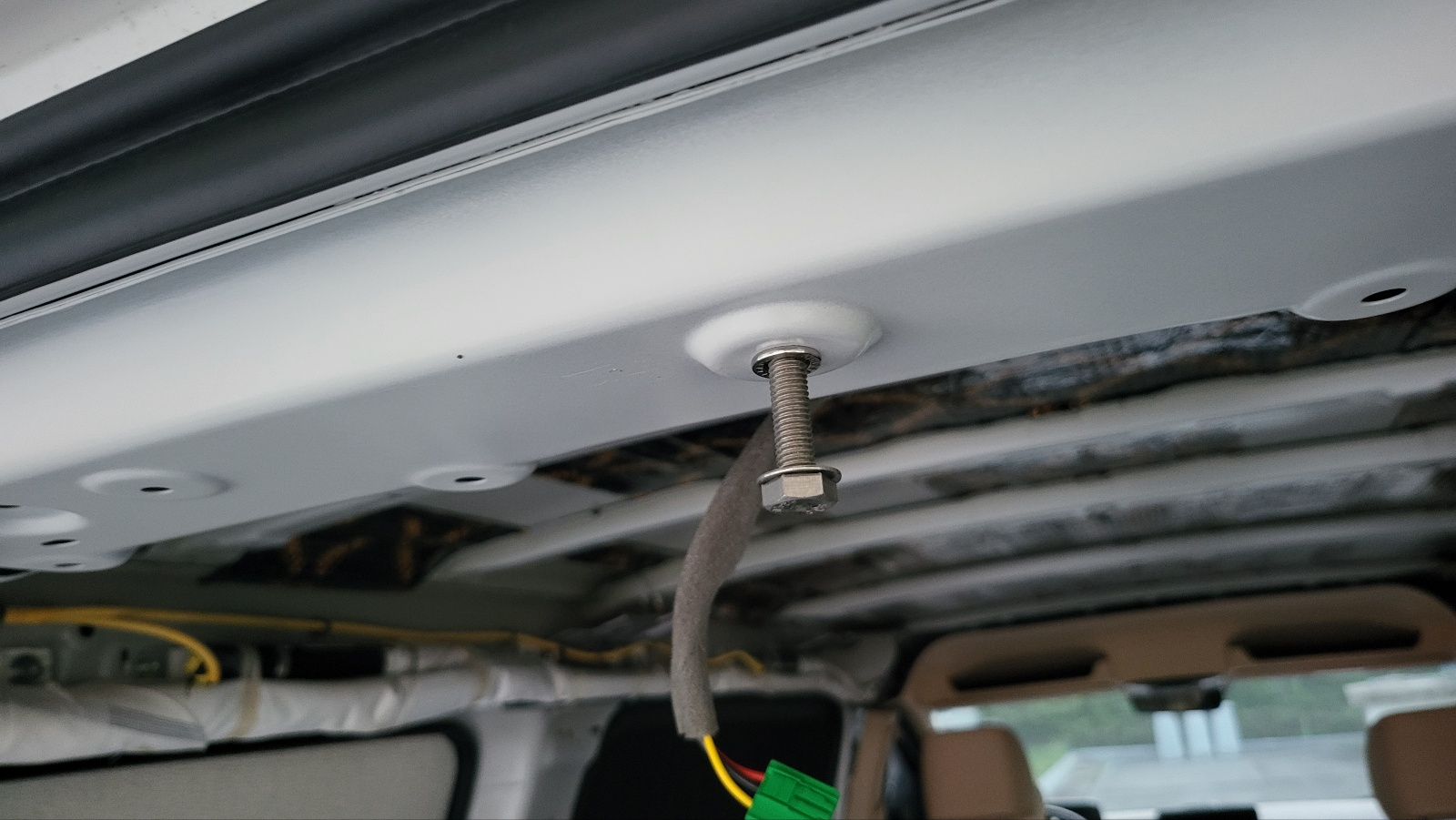

- 아래 사진처럼 차량 프레임에 볼트 체결 가능한 팝너트 장착 하기.







도구 준비

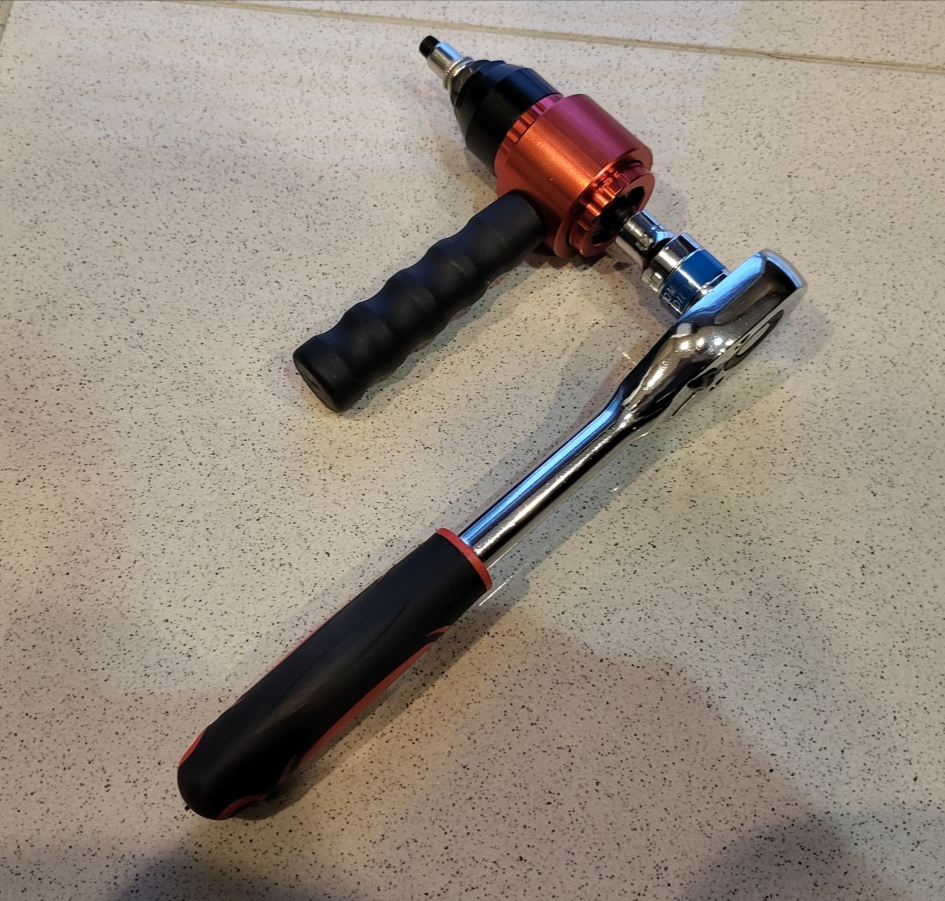

아래 사진 .  팝너트 건 에 체결대상인스텐 재질의 M8 팝너트 끼워져 있고, 뒷단에 라쳇 렌치 연결.





홀 확장

- 팝너트 들어갈수 있도록 홀 확장 .  M8 팝너트 장착하기 위하여  구멍 지름 11mm 정도로 (지름 10.8mm 로 해도 됨)로 확장한다.

- 주의사항 : 차량 지붕 철판 구멍 내는 것 방지 위하여 드릴 비트 스토퍼 끼우고 작업.

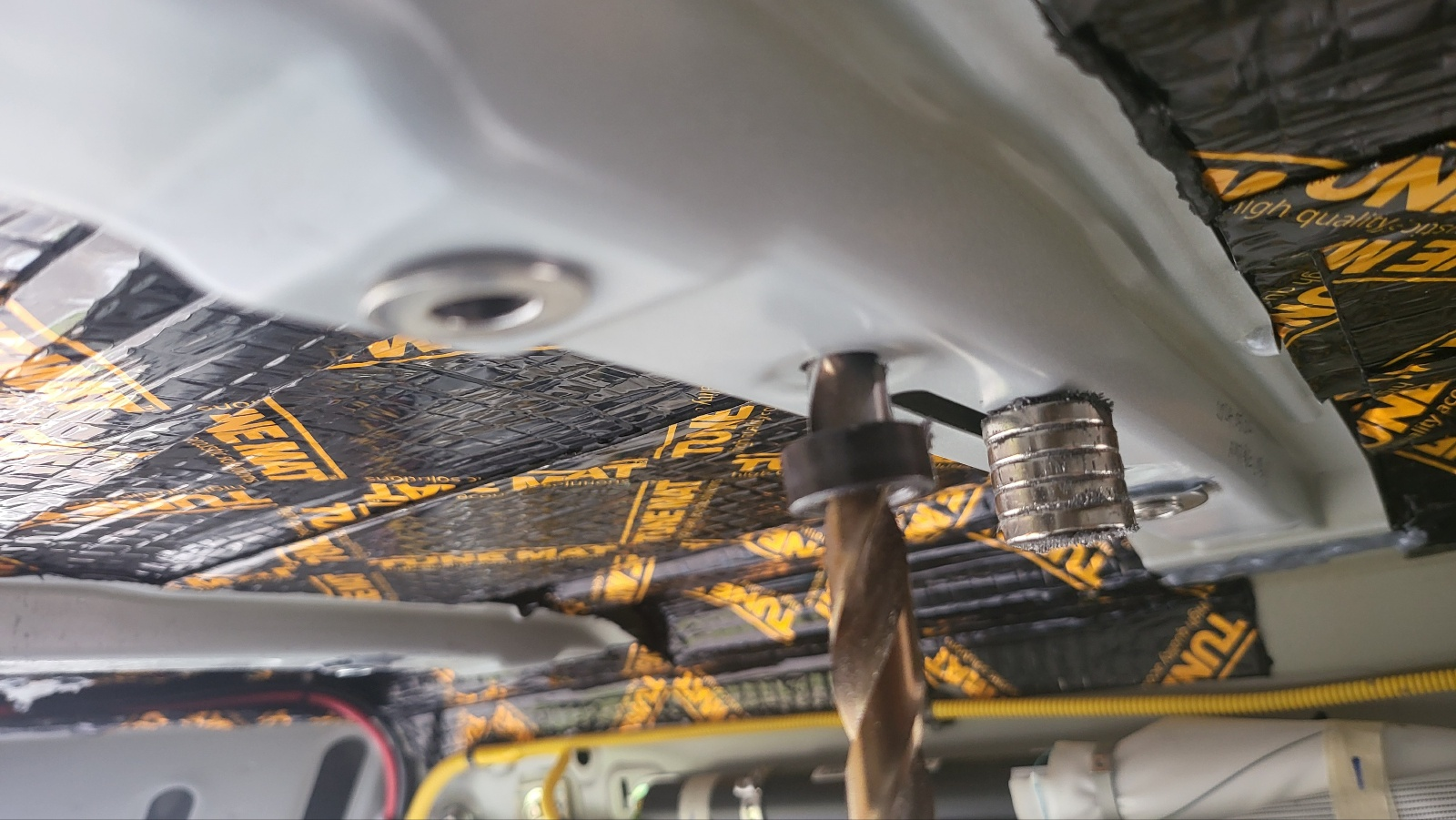

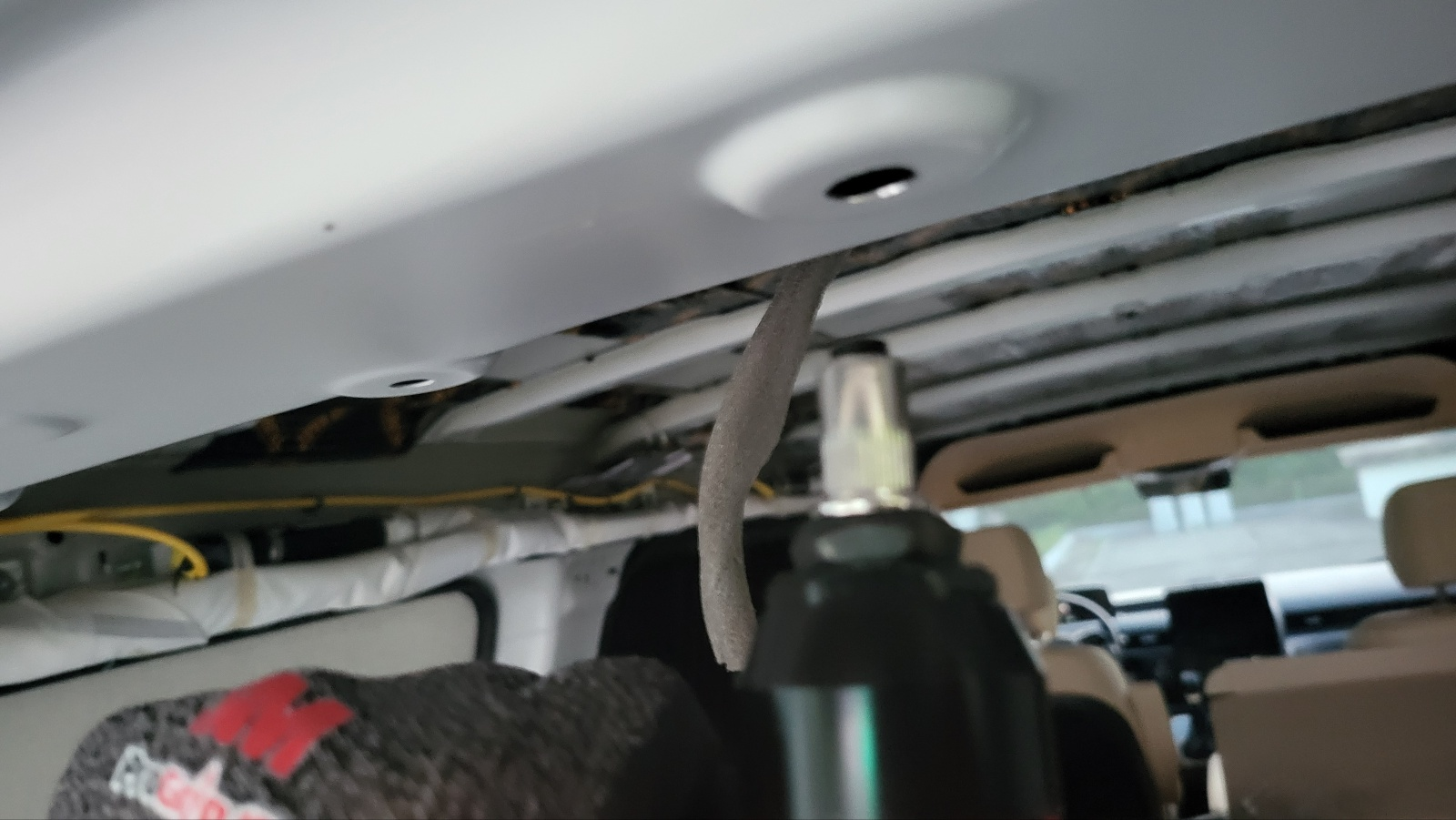

드릴비트에 스토퍼 끼우고 드릴링 작업















홀에 팝너트 장착

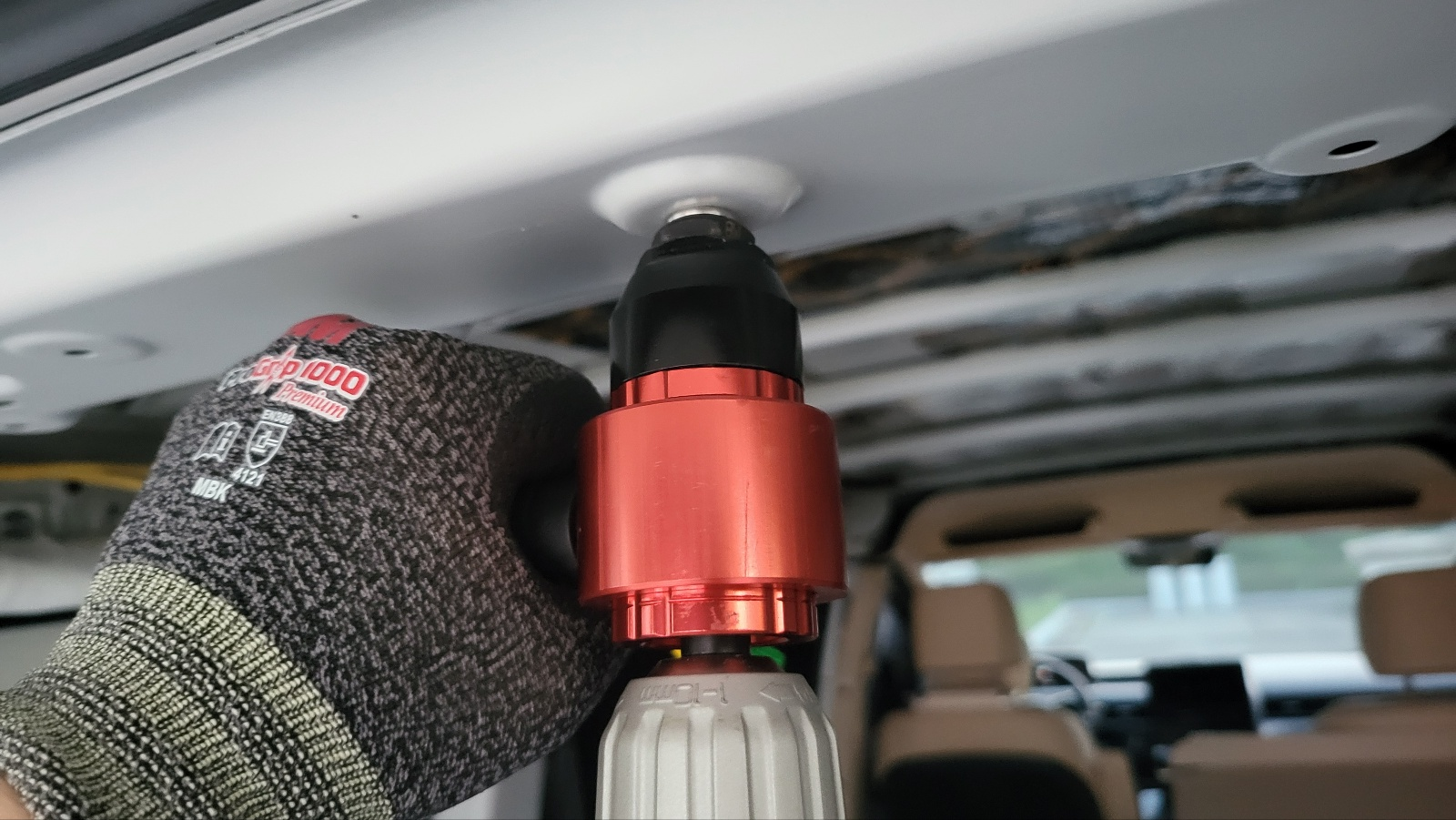

아래사진. 팝너트가 차체 프레임 에 밀착되게 밀어 넣는다.



위 상태에서, 수동으로 라쳇렌치 를 시계방향으로 6회  정도 회전 시키면 팝너트가 내부에서 찌그러지면서 차량 프레임에 강력하게 고정된다.

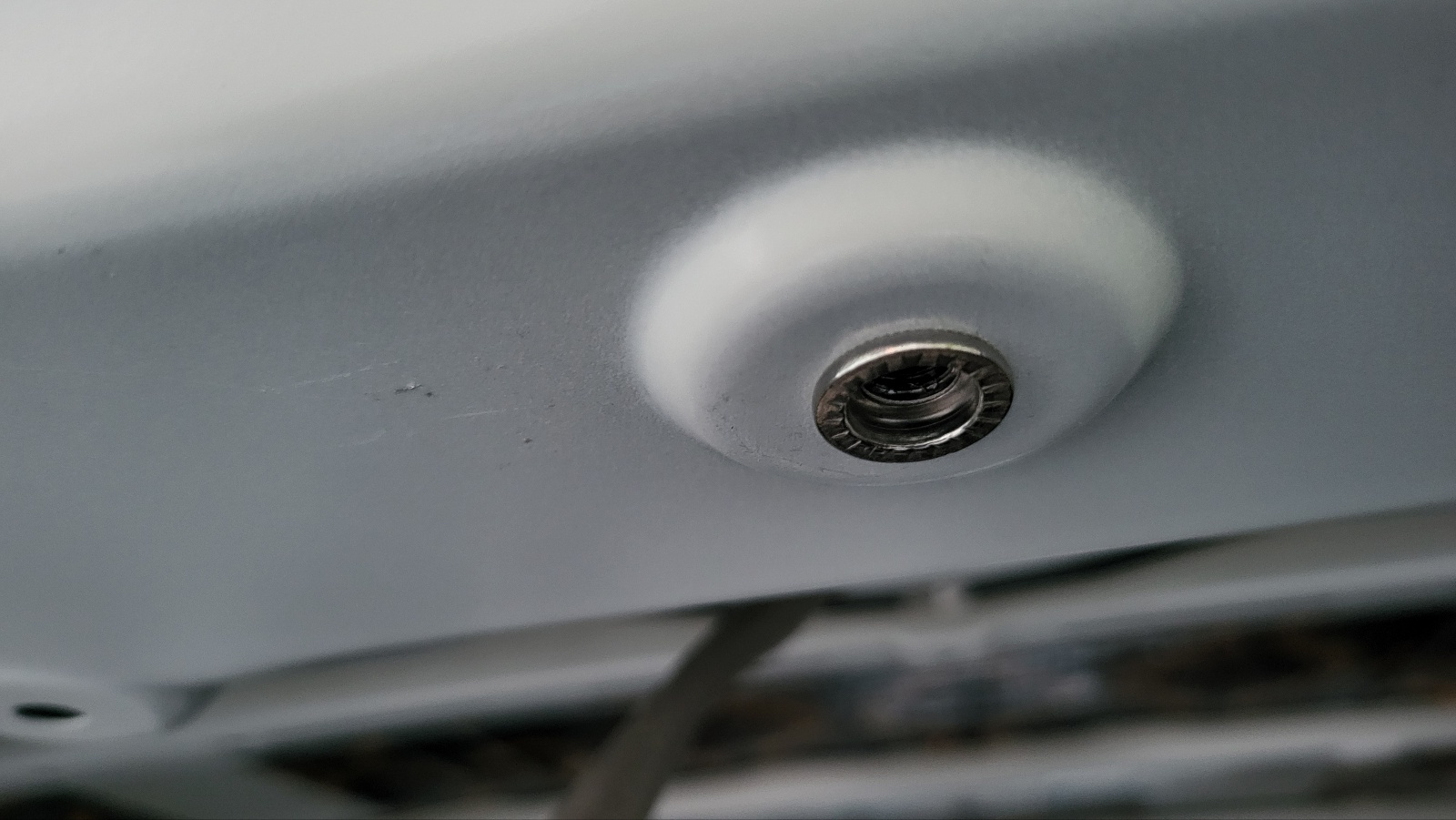

더 이상 힘을 줘도 안돌아가는 정도에서, 라쳇렌치를 반시계 방향으로 회전 시켜서 도구 빠지게 하면 아래 사진처럼 너트 구조 장착 완료. 프레임에 강력하게 부착되어 헛돌지 않음.





















스타리아에 팝너트 장착 해둔 곳 정리

- 아래 내용은 스타리아  차량에 팝너트 장착해둔 것들 위치 기록해둠.





스타리아 트렁크 상단

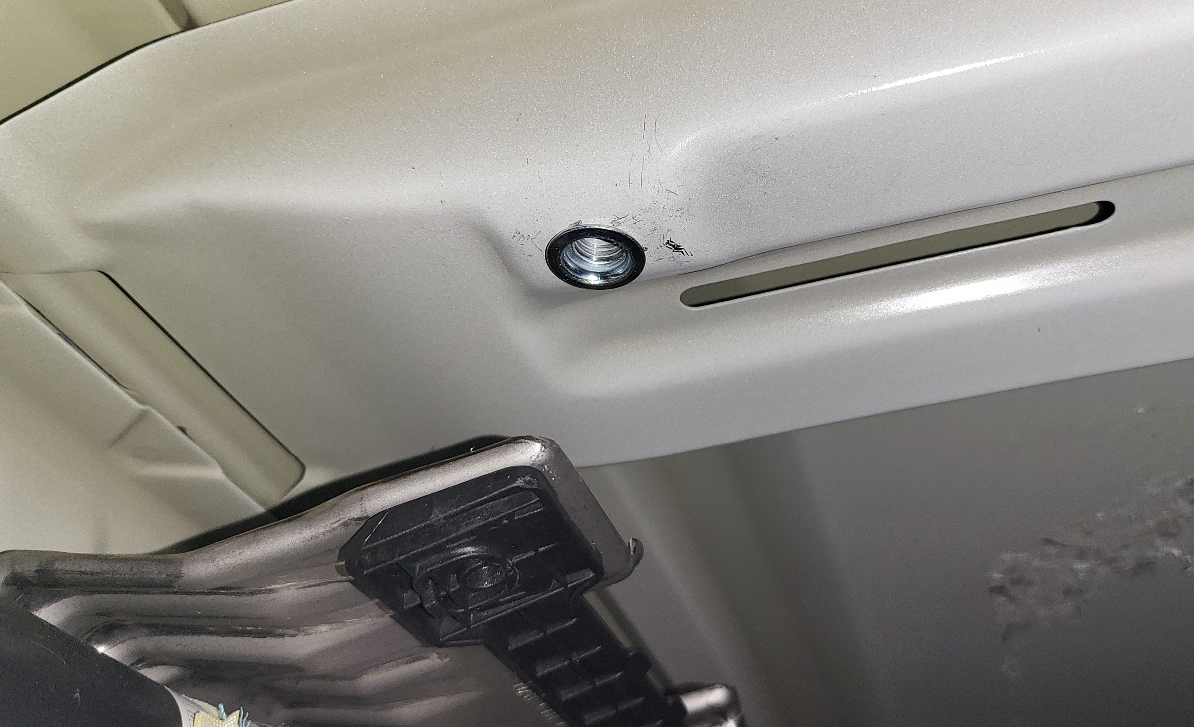

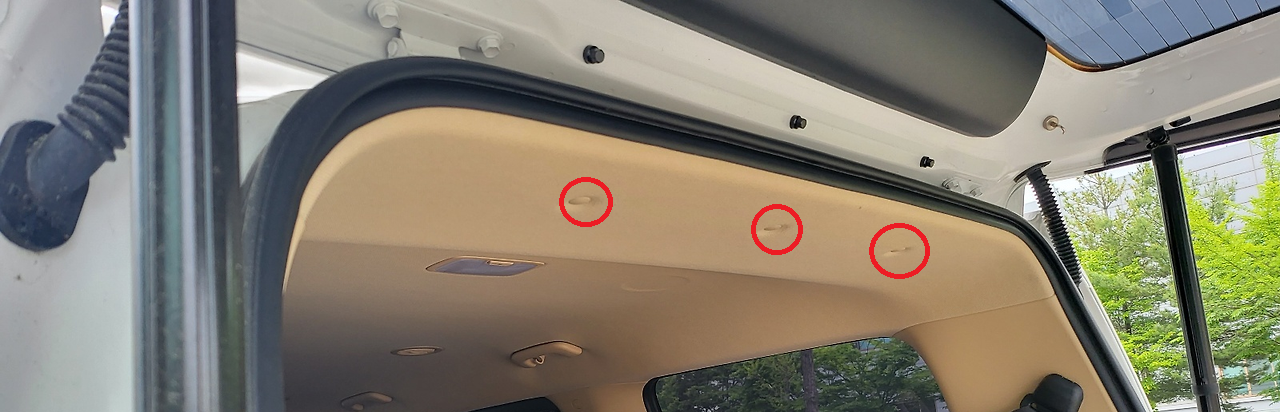

아래 사진 .  스타리아 천장 뒷부분 트림 고정 클립 꼽히는 위치이며 , 이 곳에 팝너트 장착.

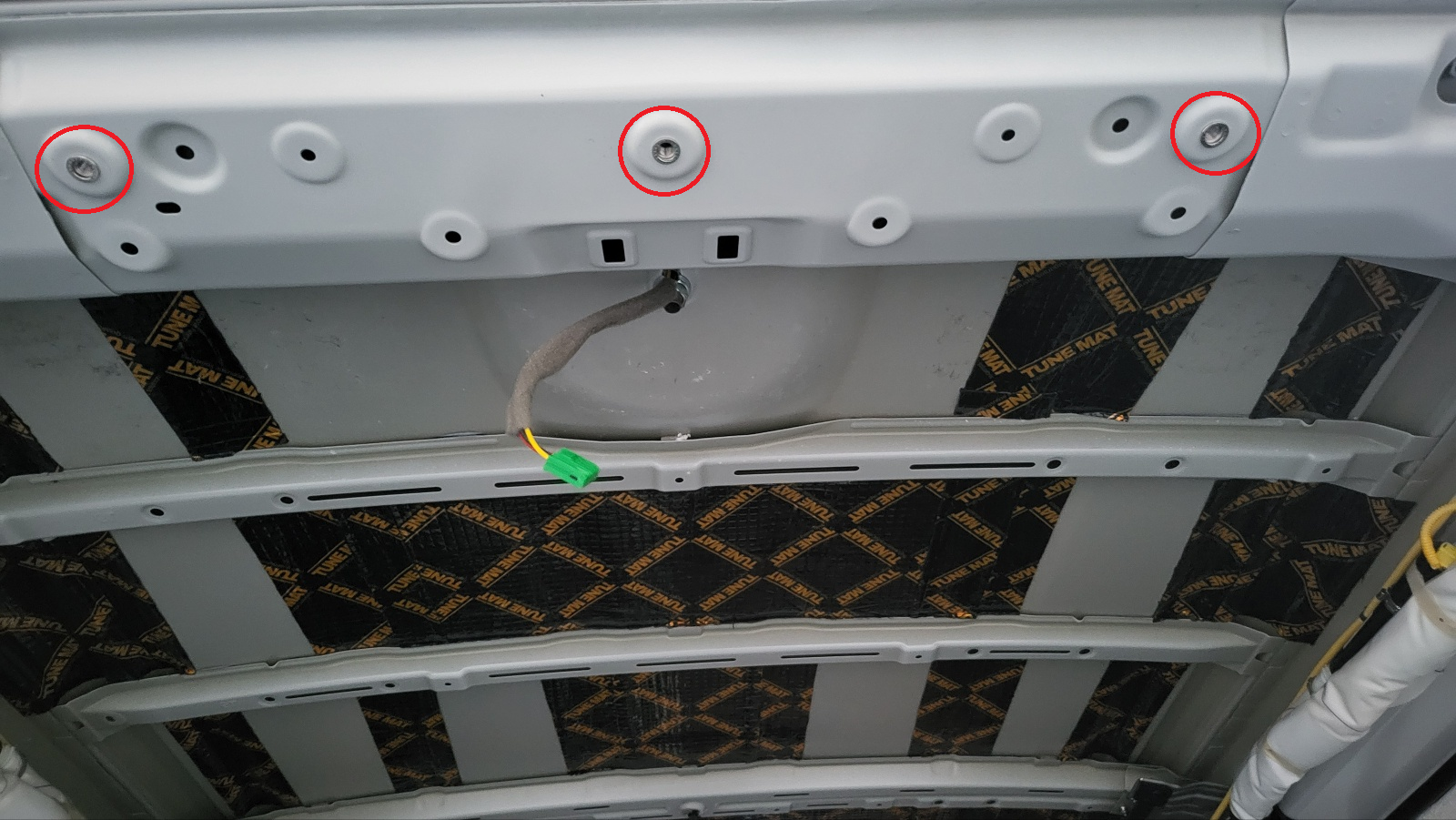

아래사진. 3개의 홀 ( 붉은색 원부분 ) 에 앞에서 설명한 장착 방법으로  M8 팝너트 장착.

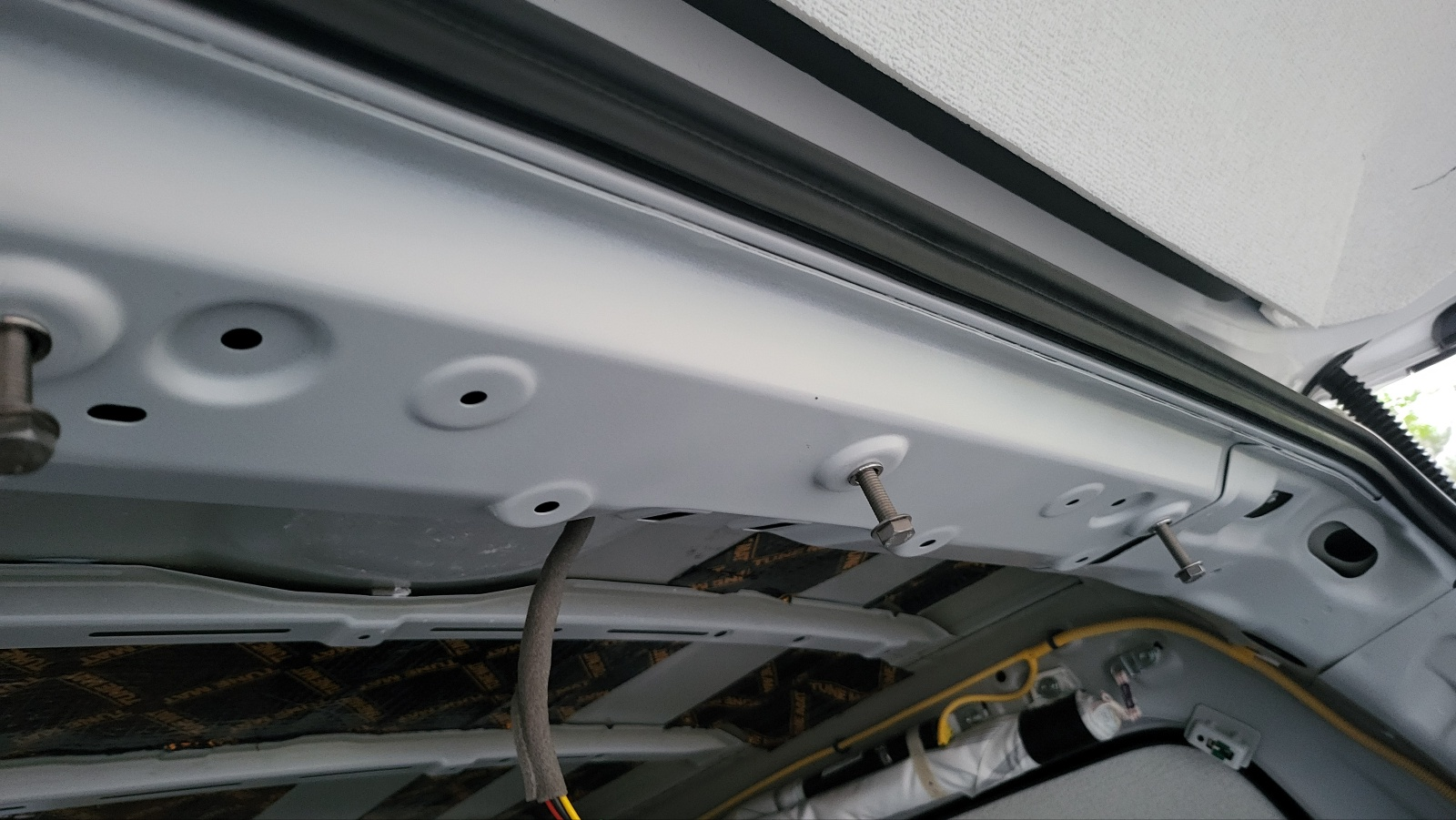

아래사진. 장착된 팝너트에 볼트 체결 해봄 .





아래 사진. 3군데 모두 볼트 체결 해봄.









손잡이 근처 프레임

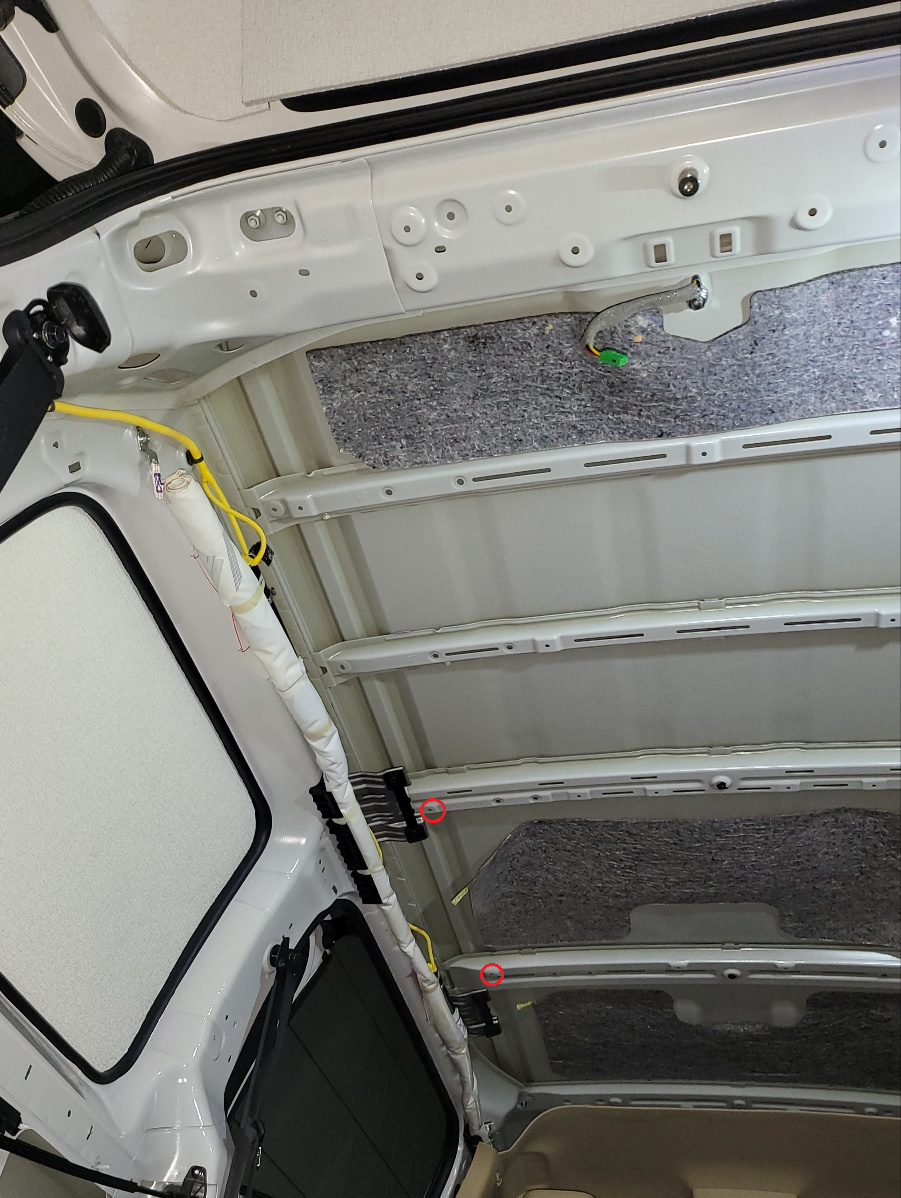

- 천장 트림 탈거 하여 2열, 3열 손잡이에 인접한 프레임을 보면, 사용되지 않는 홀 지름 7mm 있던 곳 (아래 사진 붉은 원 )구멍 확장하여 팝너트 장착해둠. 차량 오른쪽도 동일.

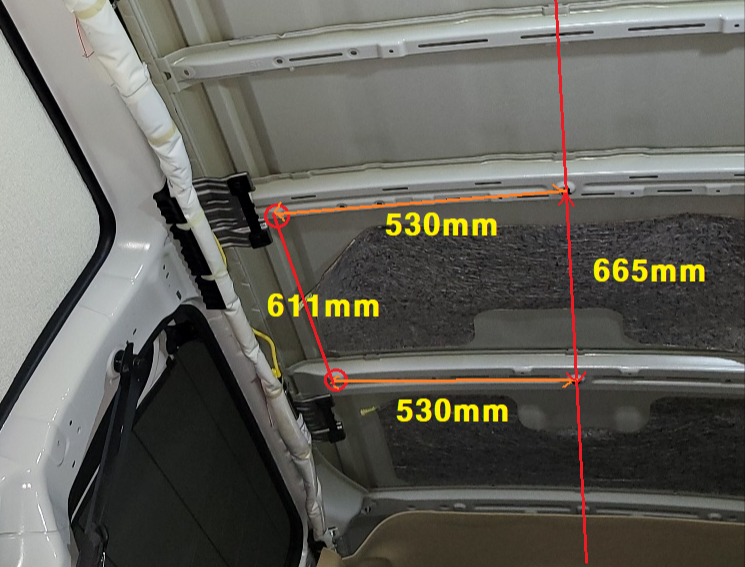

연관 치수 .

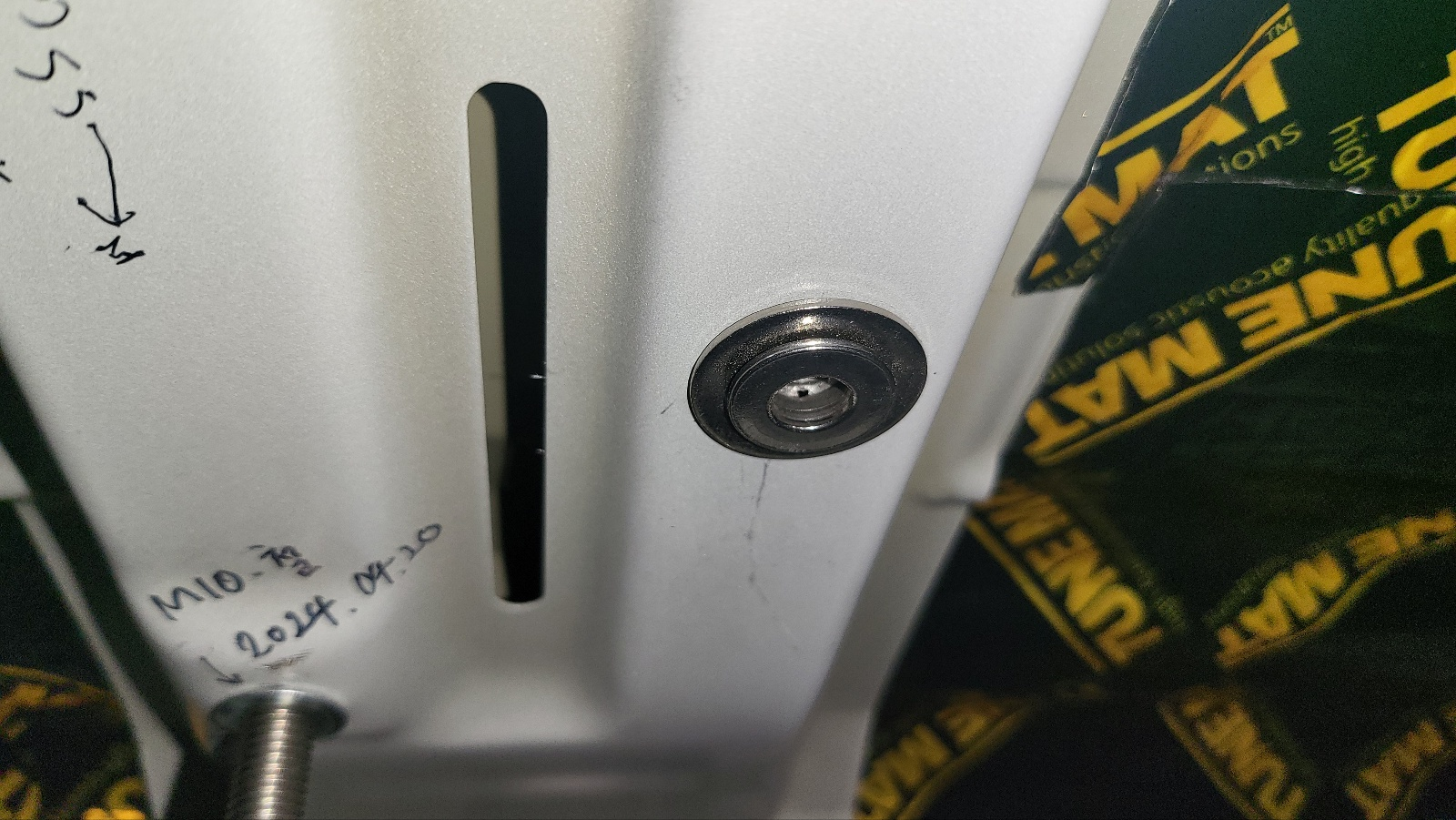

아래사진 . 2열 왼쪽 손잡이 위에 있는 프레임 . 팝너트 M10 장착.











고하중 견뎌야 하는 경우 해결책

- 차량 프레임 철판이 얇아서 팝너트 만으로는 무거운 부하는 못견딘다.

- 삽입너트 사용하면서 내 하중 증가 시키는 방법 별도 정리 . https://igotit.tistory.com/5442



얇은 금속 판재 삽입 너트 내 하중 강도 향상

얇은 철판에 팝너트 장착시  문제 상황 - 아래 사진은  차량 프레임 철판에 M8 팝너트 삽입 한 것인데 (방법 상세 : https://igotit.tistory.com/5401), 볼트에 연결될 하중이 무거운 경우 (예 : 50kg 이상 )

igotit.tistory.com





 잭너트 + 와셔 보강 장착

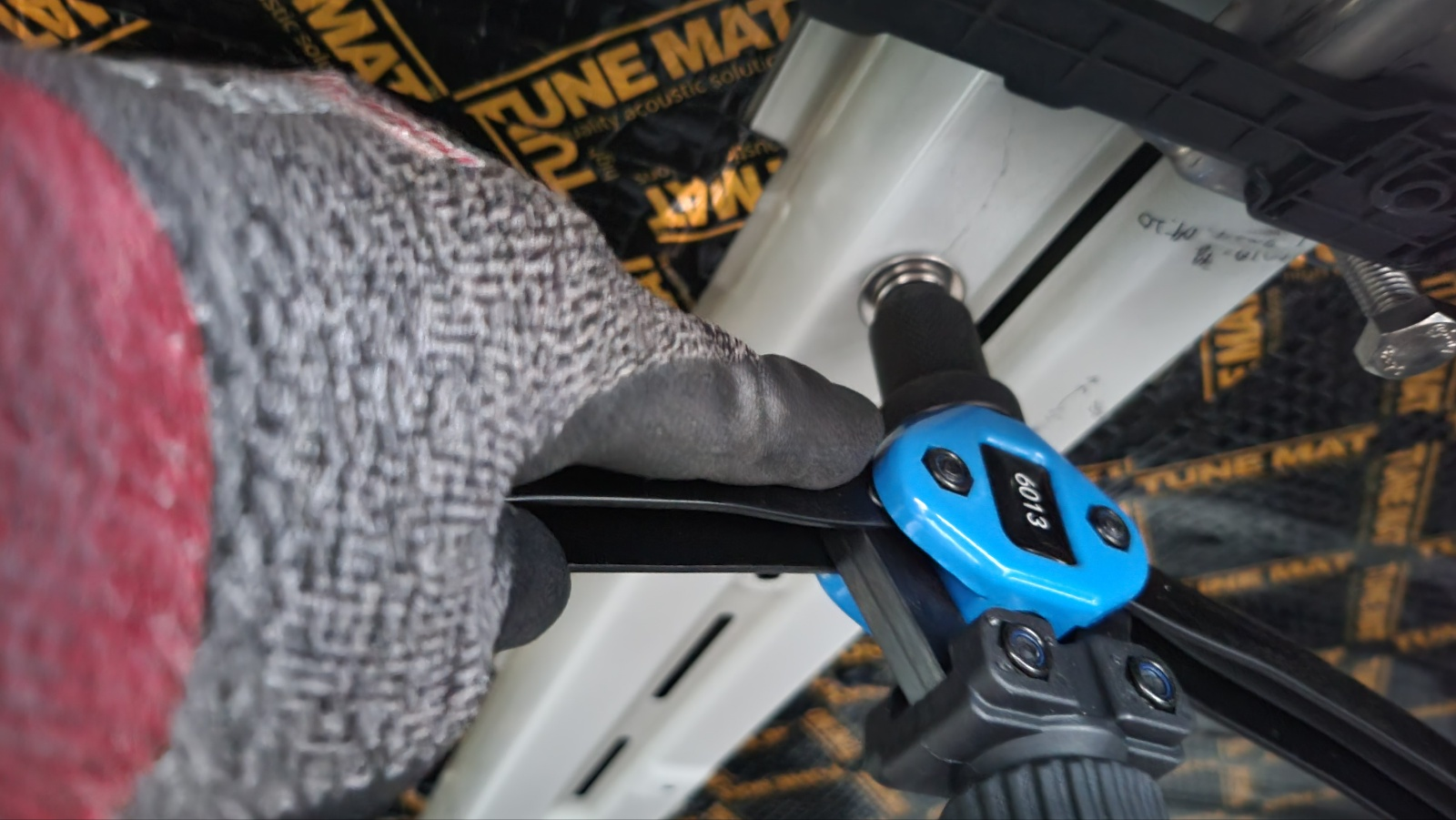

M8 잭너트 에   와셔 보강하고 수동 리벳건으로  장착.











차량 천장 철골에 장착한 팝너트 활용예







DIY . 스타리아 . 천장 세로봉 가로봉 장착

세로봉 설치   - 차량 천장 철골에 M8 팝너트 고정 해둔 것을 이용하여 지름 25mm, 길이 2m 스텐 파이프 튼튼하게 고정한다.   - 팝너트 위치에 트림에 작은 구멍내고,  길이 8cm M8 무두 볼트  장

igotit.tistory.com









DIY . 스타리아 . 트렁크 천장 가로봉 장착

트렁크 천장 가로봉      내부에서 본 모습  작업 방법 -  차체 철골에  M8 팝너트 장착 해둔 곳에 목재로 접합부 제작하여 M8 볼트로 먼저 고정하고,   원통 25mm 고정 가능한 브라켓 이용

igotit.tistory.com













연관





팝너트 ( 리벳너트 ) 장착 도구 . 드릴 연결 가능 수동 작업 가능

팝너트 장착 수단은 여러 방법이 가능한데 , 현재 시점 (2023.06.05) 가장 효율적이고 가성비 좋아보이는 툴 선택함. 드릴에 연결해도 되고 렌치로 수동으로도 작업 가능 구입처 가격 : 개략 1만5천

igotit.tistory.com









팝너트 (리벳너트) . 규격 . 장착 공구 팝너트 리벳건

팝너트 (= 리벳 너트) - 철판 등의 뒷면에 접근하지 못하는 상황에서 너트를 리벳팅 방식으로 고정 가능하여 볼트 체결 가능하게 하는 것. 팝너트 장착 방법 팝너트 장착 원리 이해 차량에서 수동

igotit.tistory.com











팝너트 리벳건 양손 지렛대 방식 . 품번 6013

팝너트 리벳건 양손 지렛대 방식 - 품번 : 6013  팝너트 M8, M10 등 크기가 큰 너트 장착시 너트를 당기는 방식이 작업 결과 품질이 더 양호함.   비교 : 1. 회전력 기반 압착 방식의 툴 (예  :  htt

igotit.tistory.com





잭너트 . 꽃잎 확장 너트

잭너트- 꽃잎 확장 너트 라고도 함.     제품1.   구입처 3.14US $ |Wholesale M4 M5 M6 M8 Petal Shape Rivet Nut Screw Bolt Kit Expansion Metal Rivetnut Panel Car License Plate Clamp LockSmarter Shopping, Better Living! Aliexpress.com

igotit.tistory.com








첫 등록 : 2024.04.17

최종 수정 : 2024.07.30

단축 주소 : https://igotit.tistory.com/5401
