스타리아 . 탈거 . 루프 트림

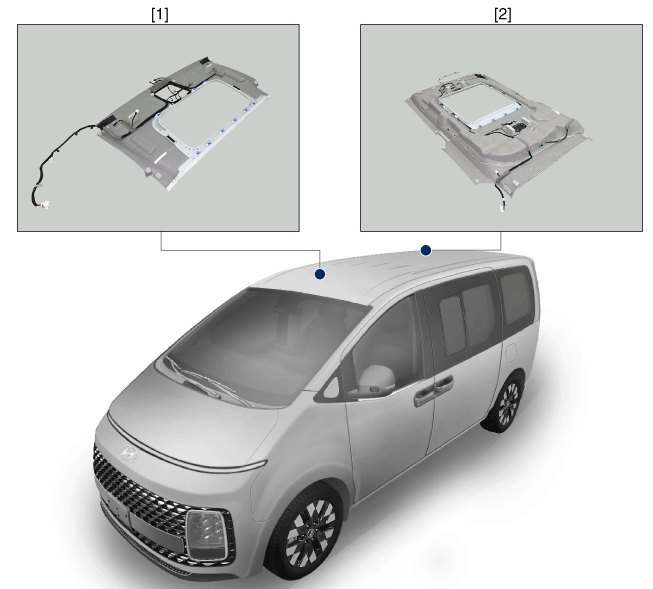

스타리아 루프 트림은 2개(전면, 후면)로 분리되어있다.

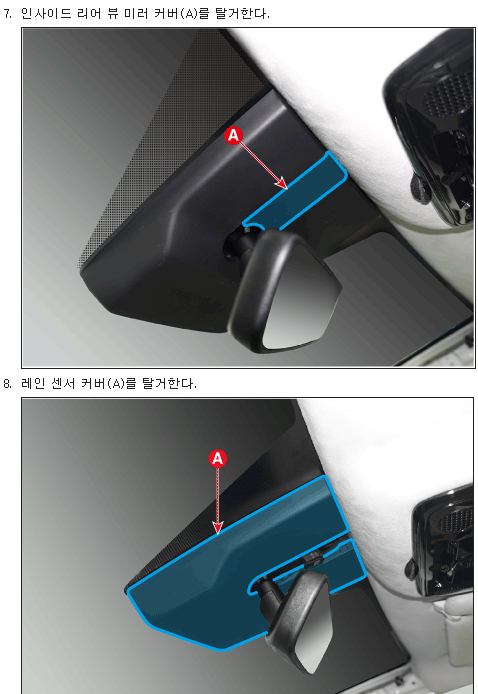

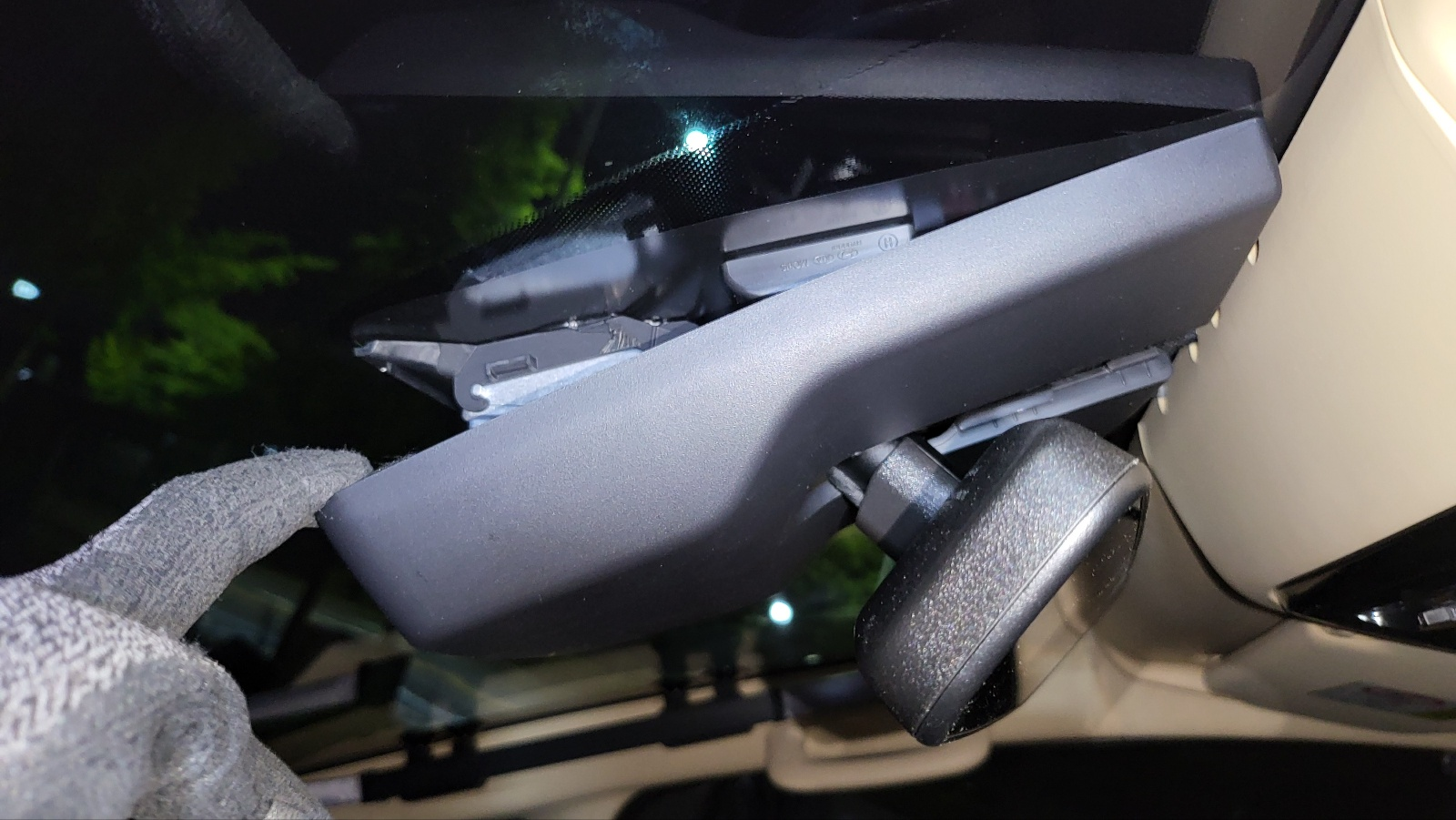

루프 트림 전면 탈거

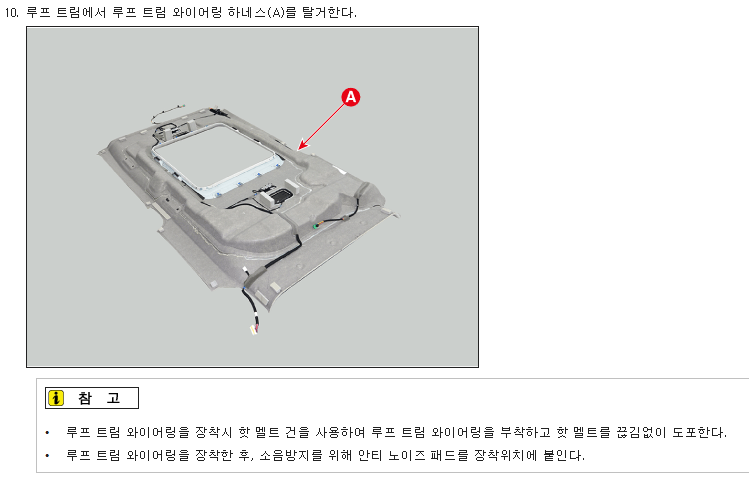

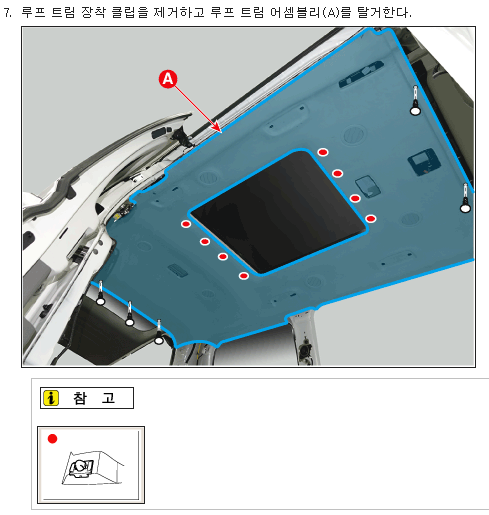

루프 트림 후면 탈거





루프 트림 탈거 전 먼저 분리할것들.



설명문에는 전면 먼저 탈거하라고 되어있지만 후면 트림만 분리 하려는 경우 전면 트림 모두 탈거 안해도 됨.



리어 필라 트림 탈거 . 상세 : https://igotit.tistory.com/5295

테일게이트 필라 트림 탈거 . 상세 : https://igotit.tistory.com/5293

























































후면 트림 탈거 상세

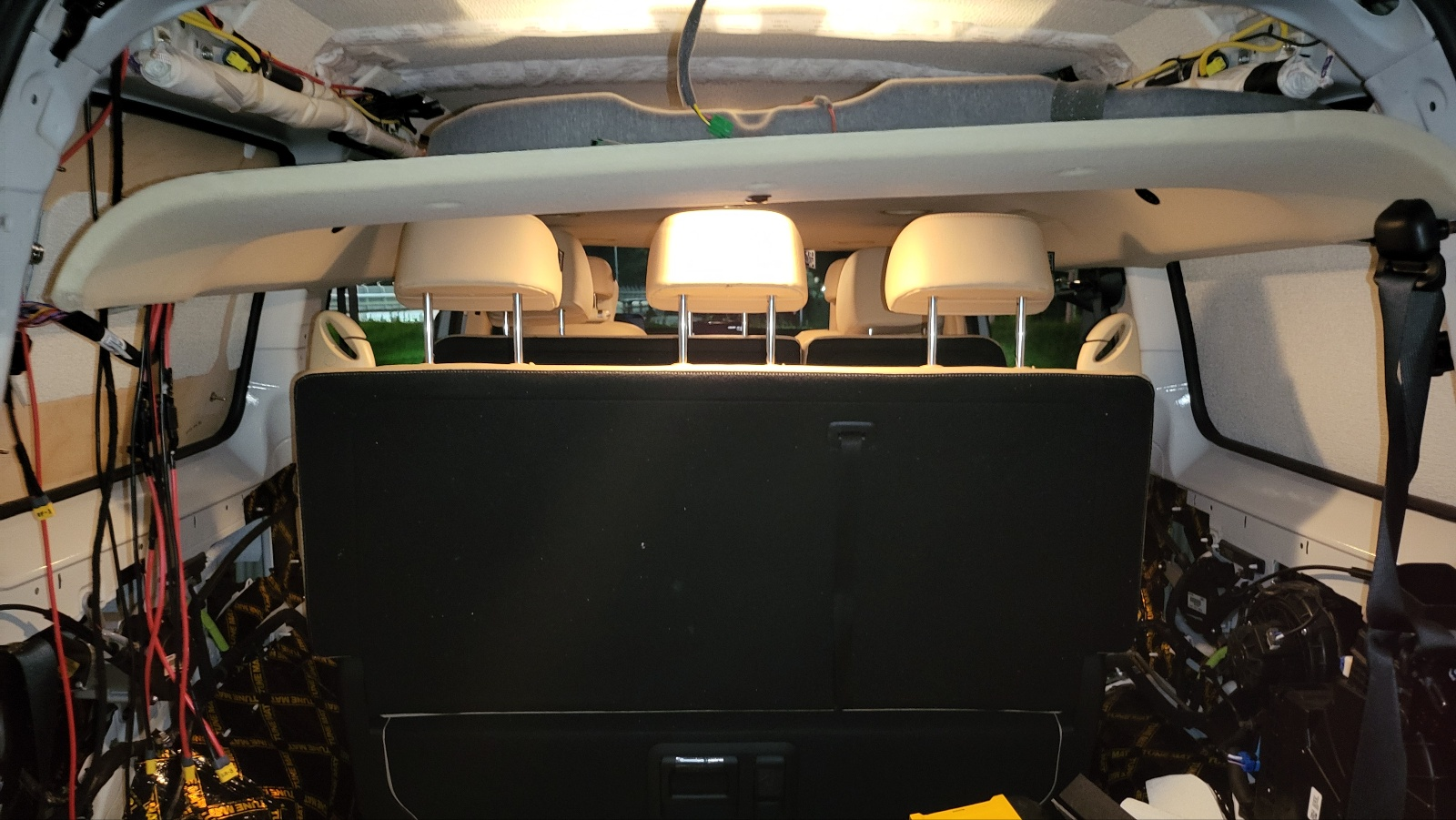

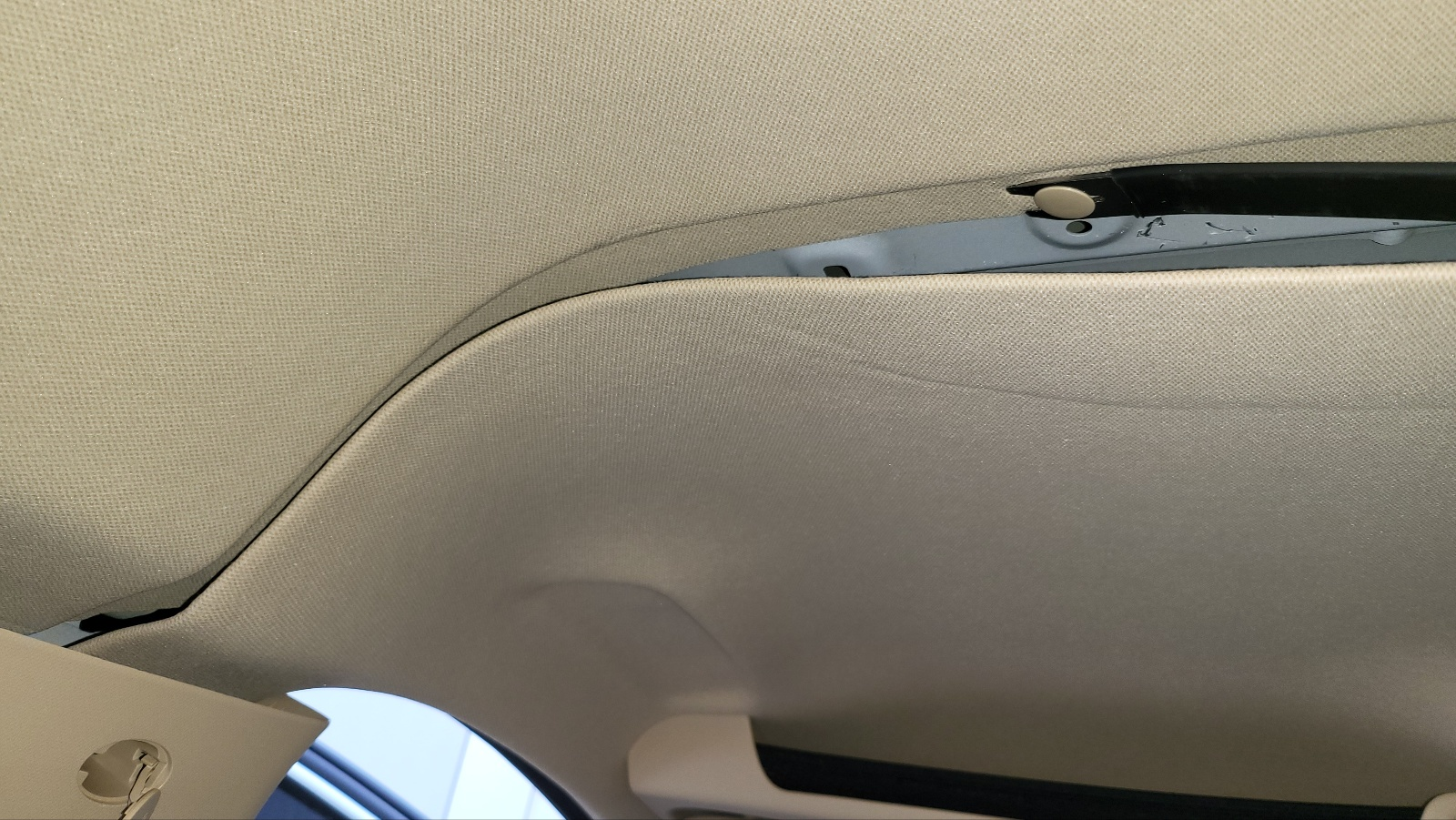

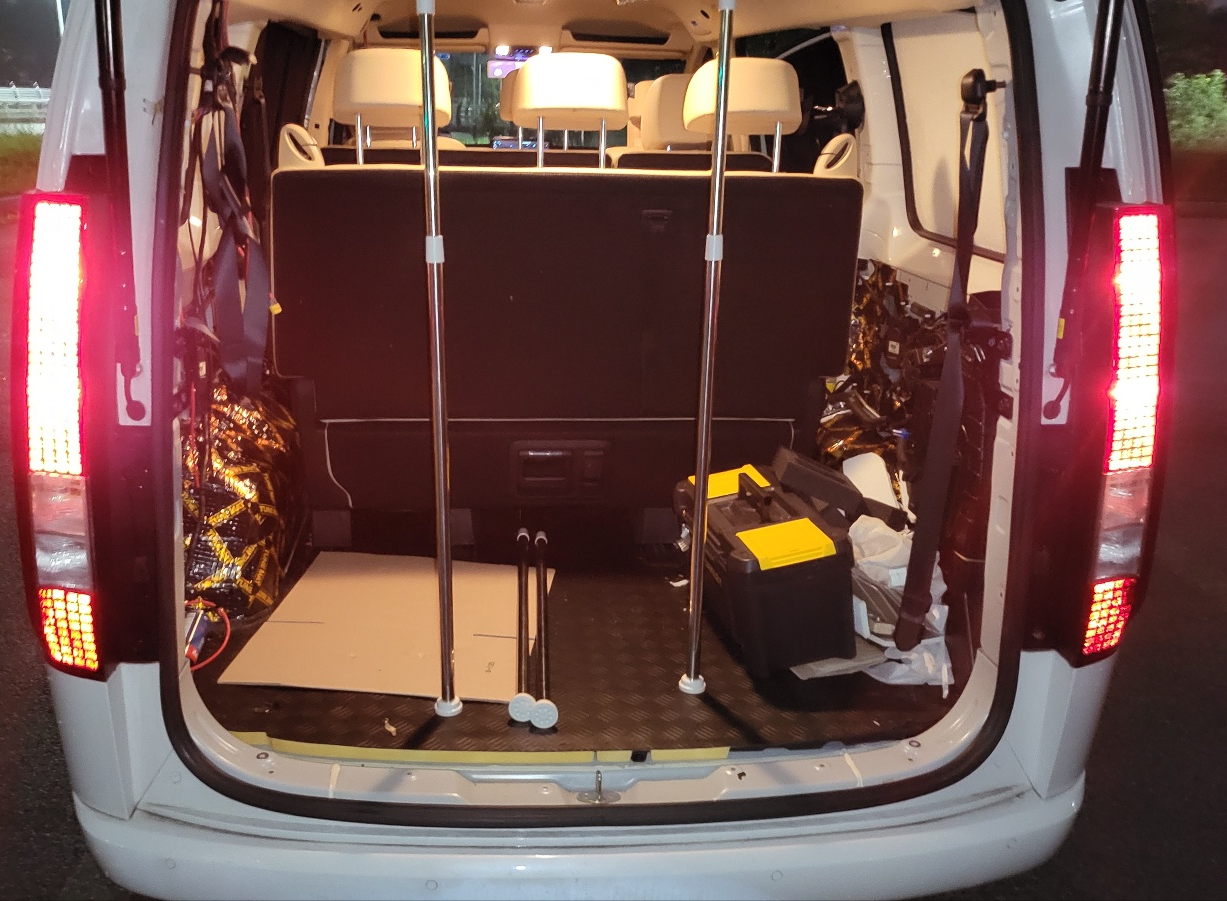

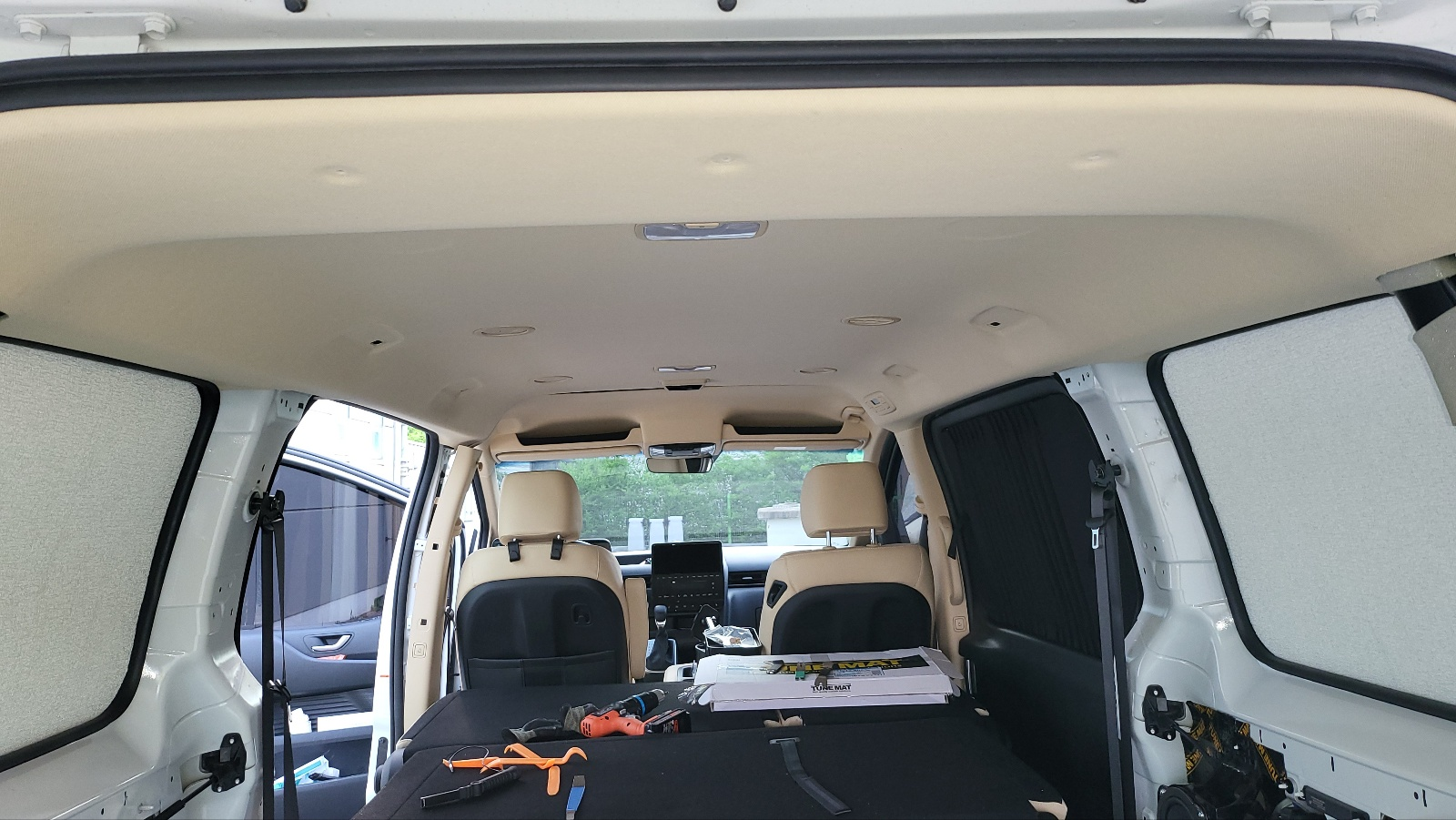

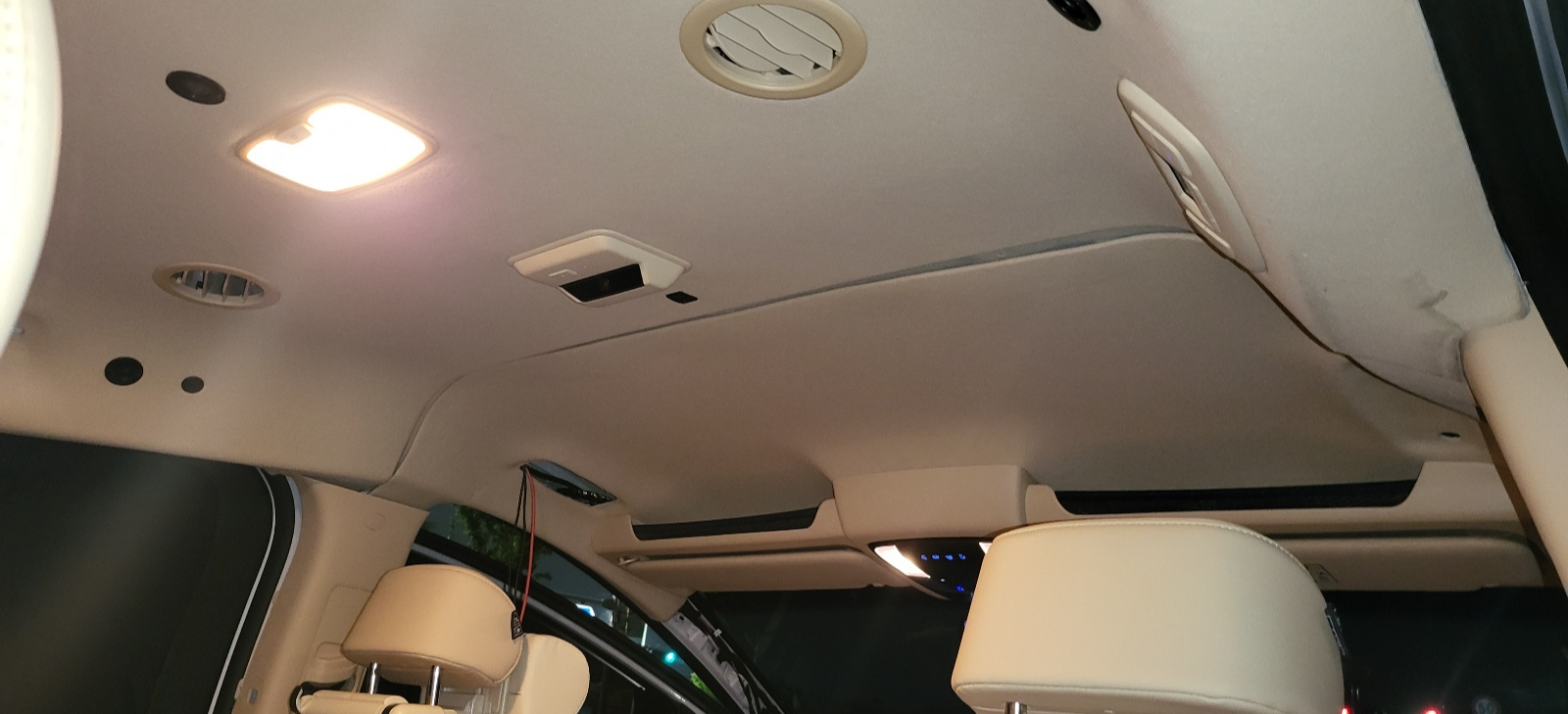

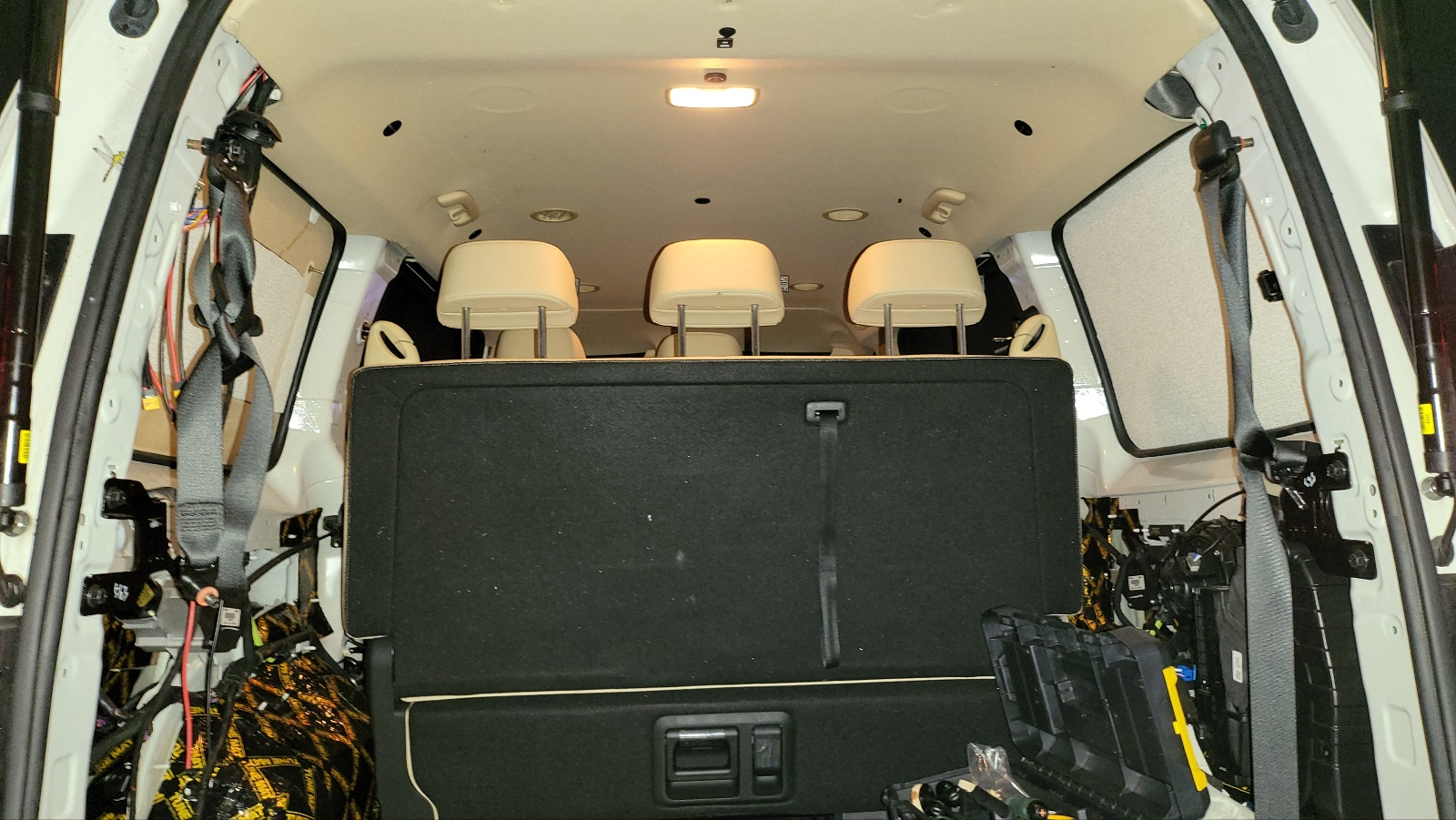

천장 탈거 전





전면 트림 전체 탈거하지 않고 후면만 분리하려는 경우,

전면 후면 경계 부위의 전면만  일부 벌려서 후면 트림에 박혀 있는 클립 뽑는다.

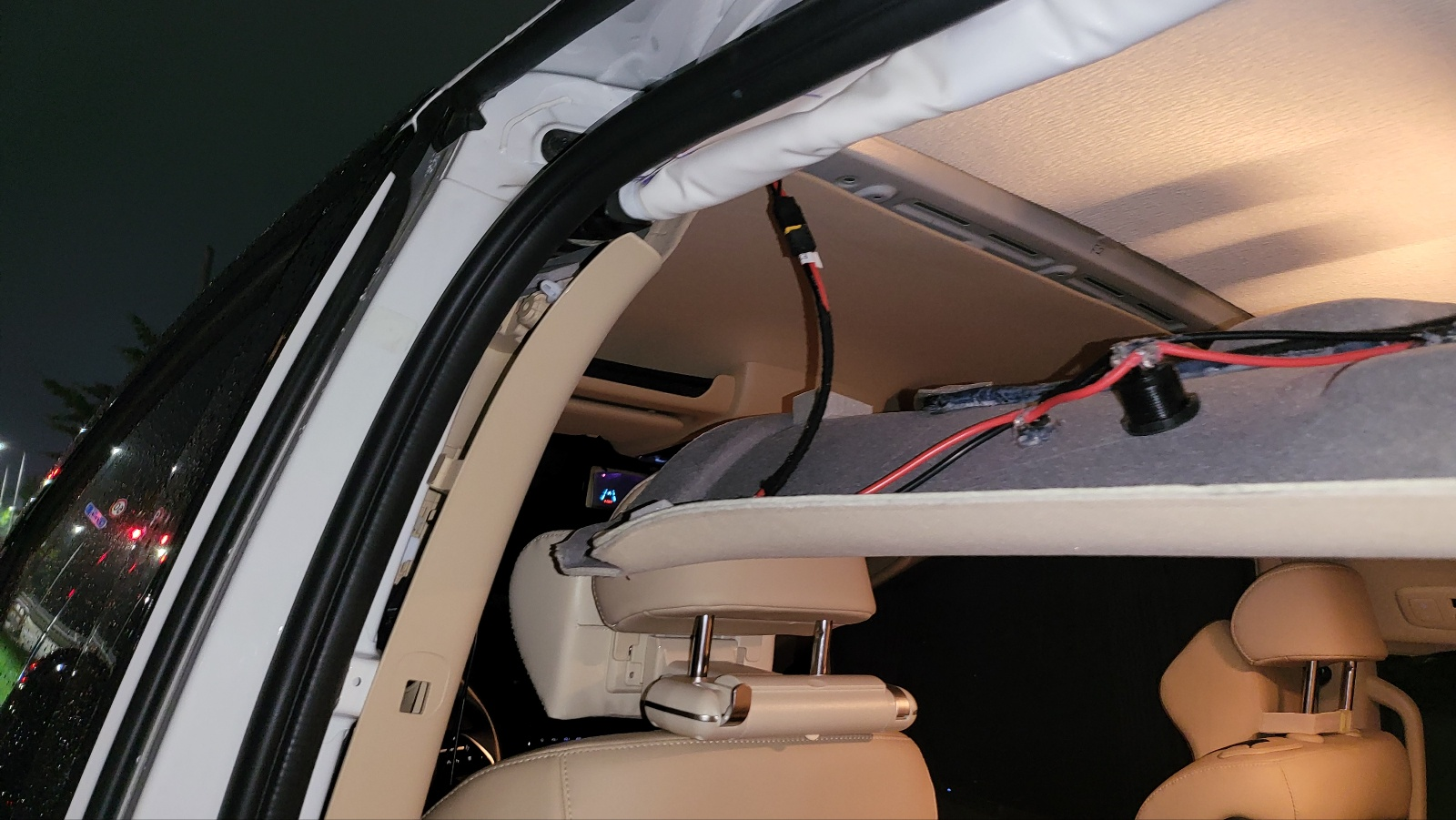

전면트림 일부 탈거

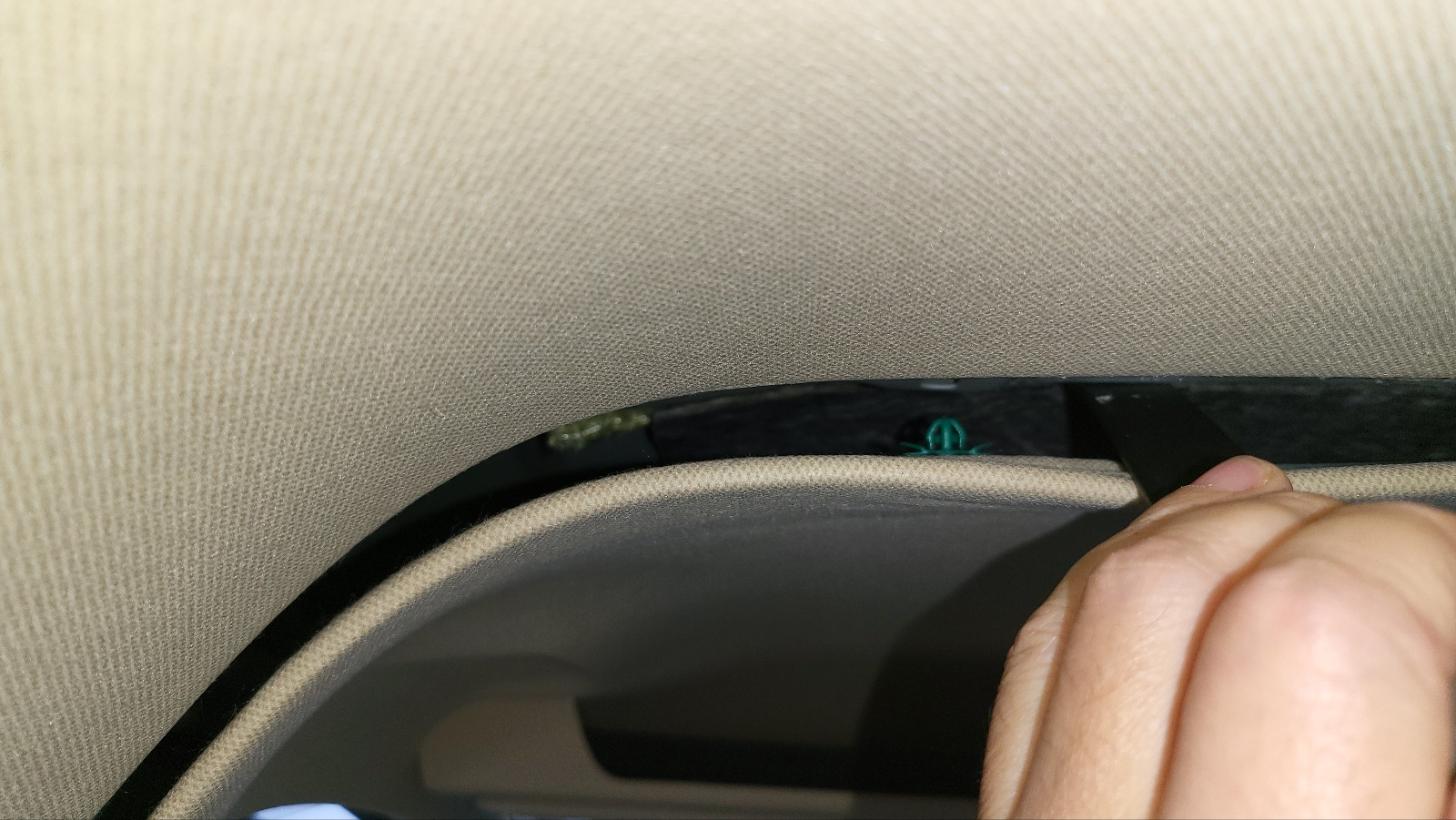

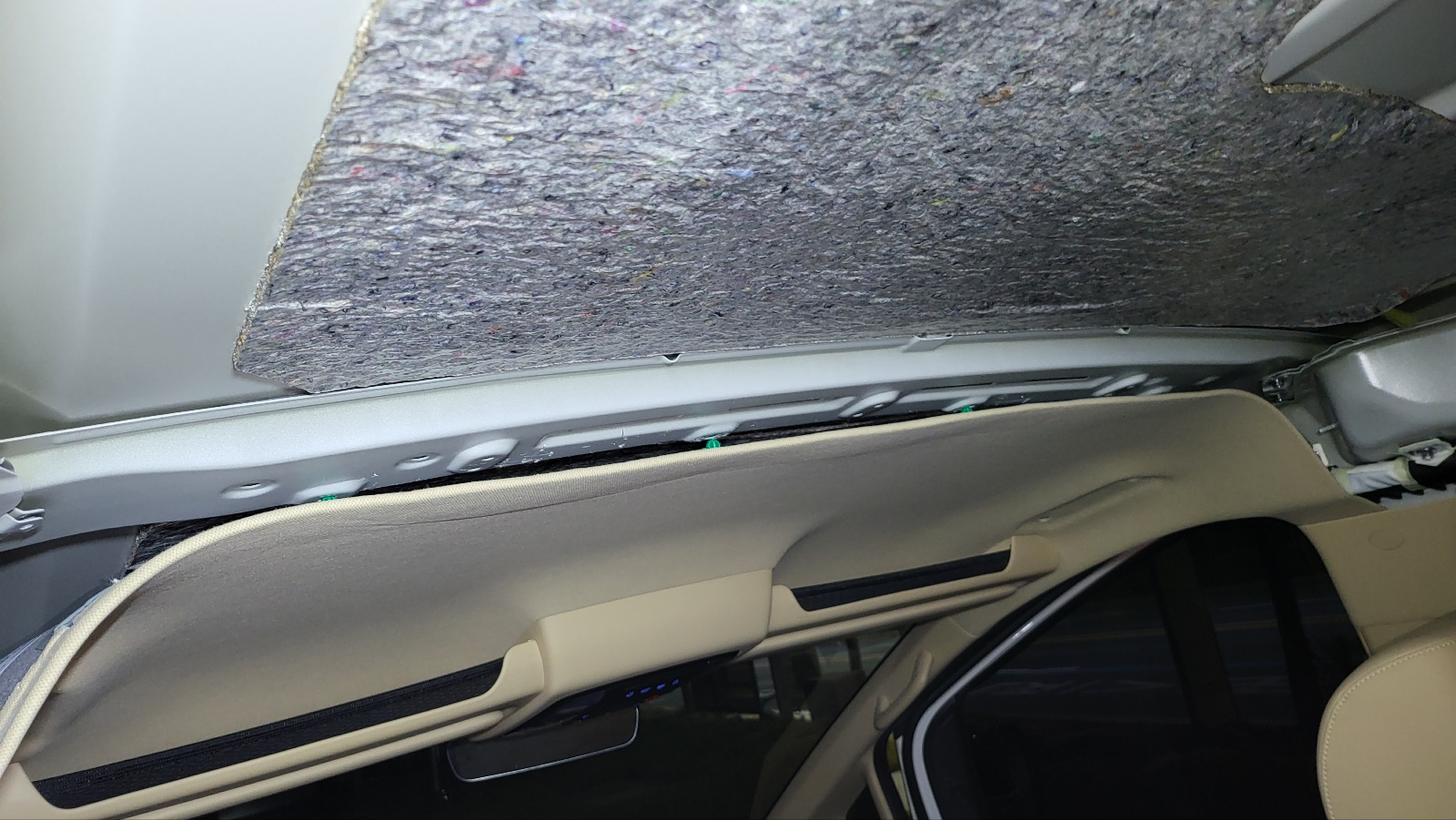

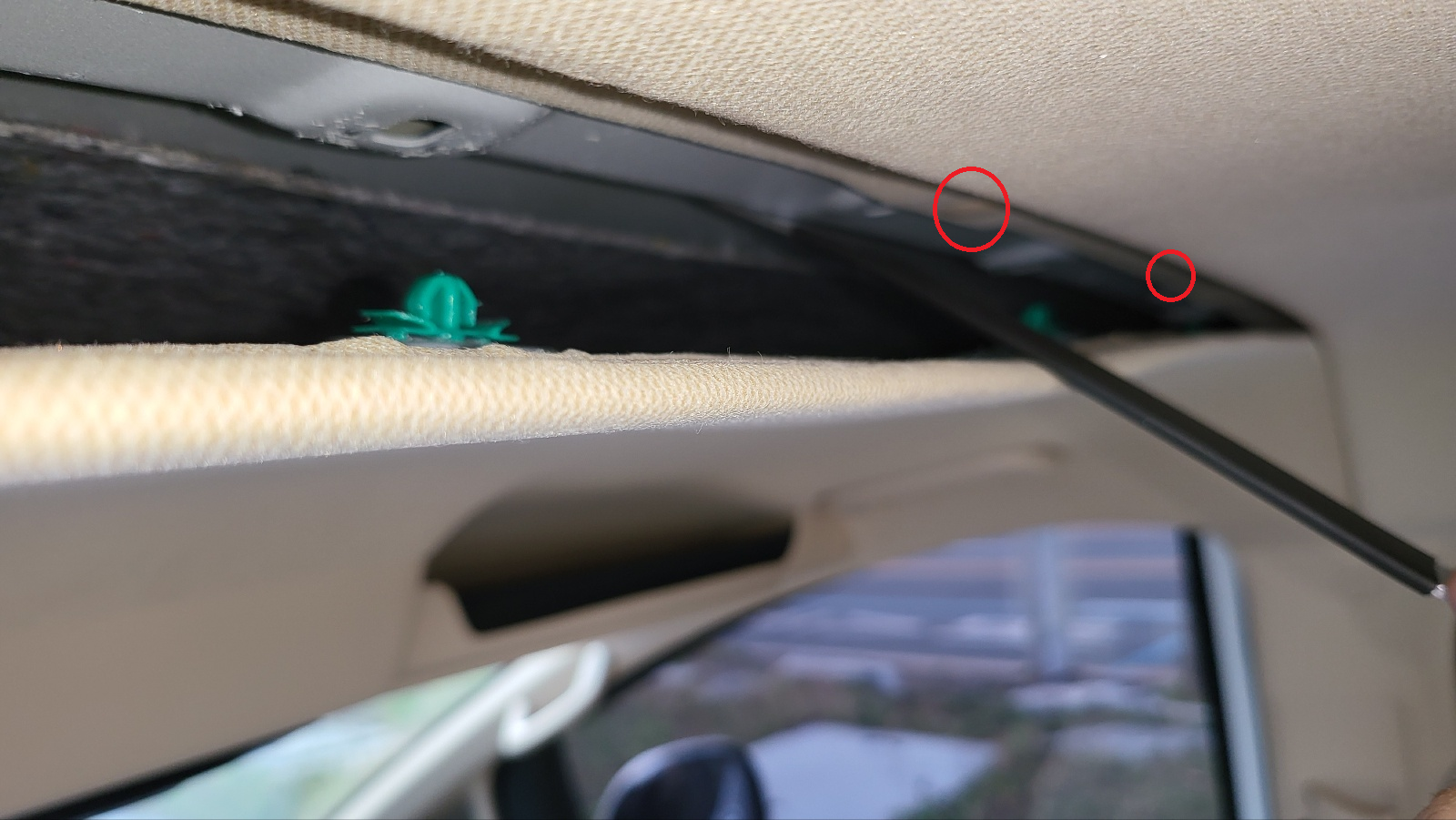

아래 사진 . 앞의 사진  경계부 왼쪽 편에서 일부 탈거 했다. 녹색 클립 빠진 상태.



아래 사진. 후면 트림에 끼워져 있는 클립 뽑기.



아래 사진 . 중간에 1개, 오른쪽에 1개 다 뽑아야 함.

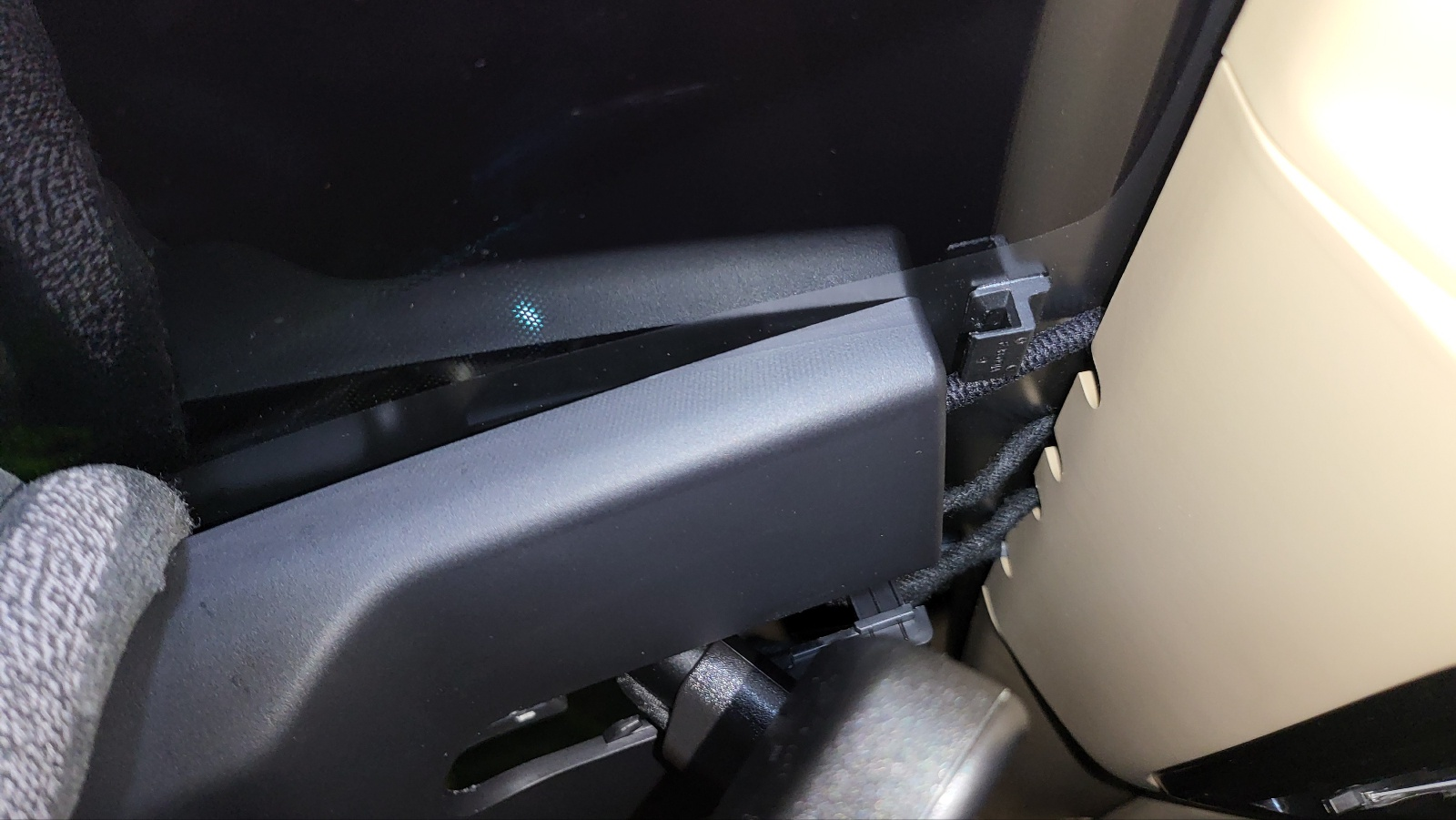

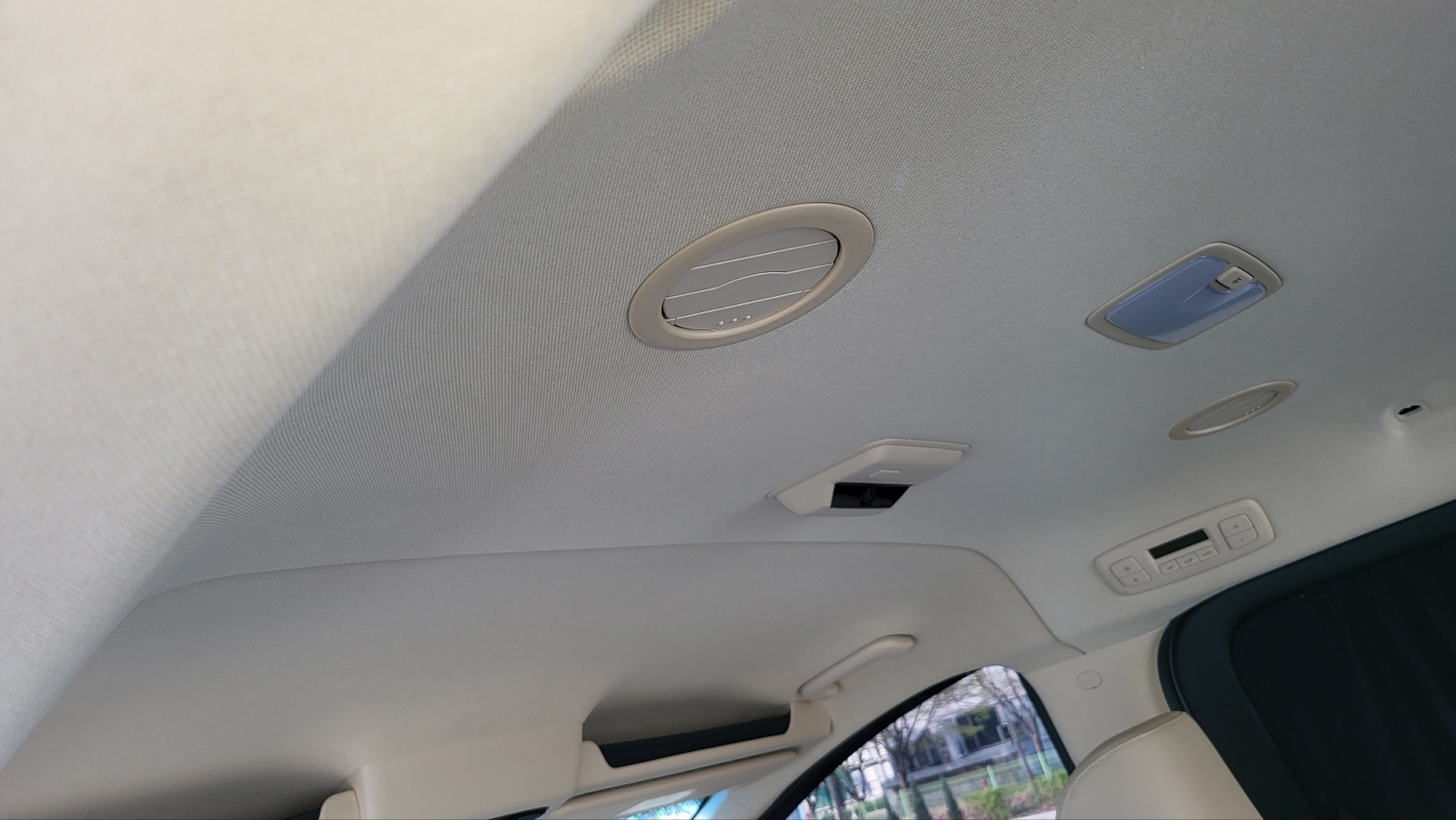

공조기 덕트 분리

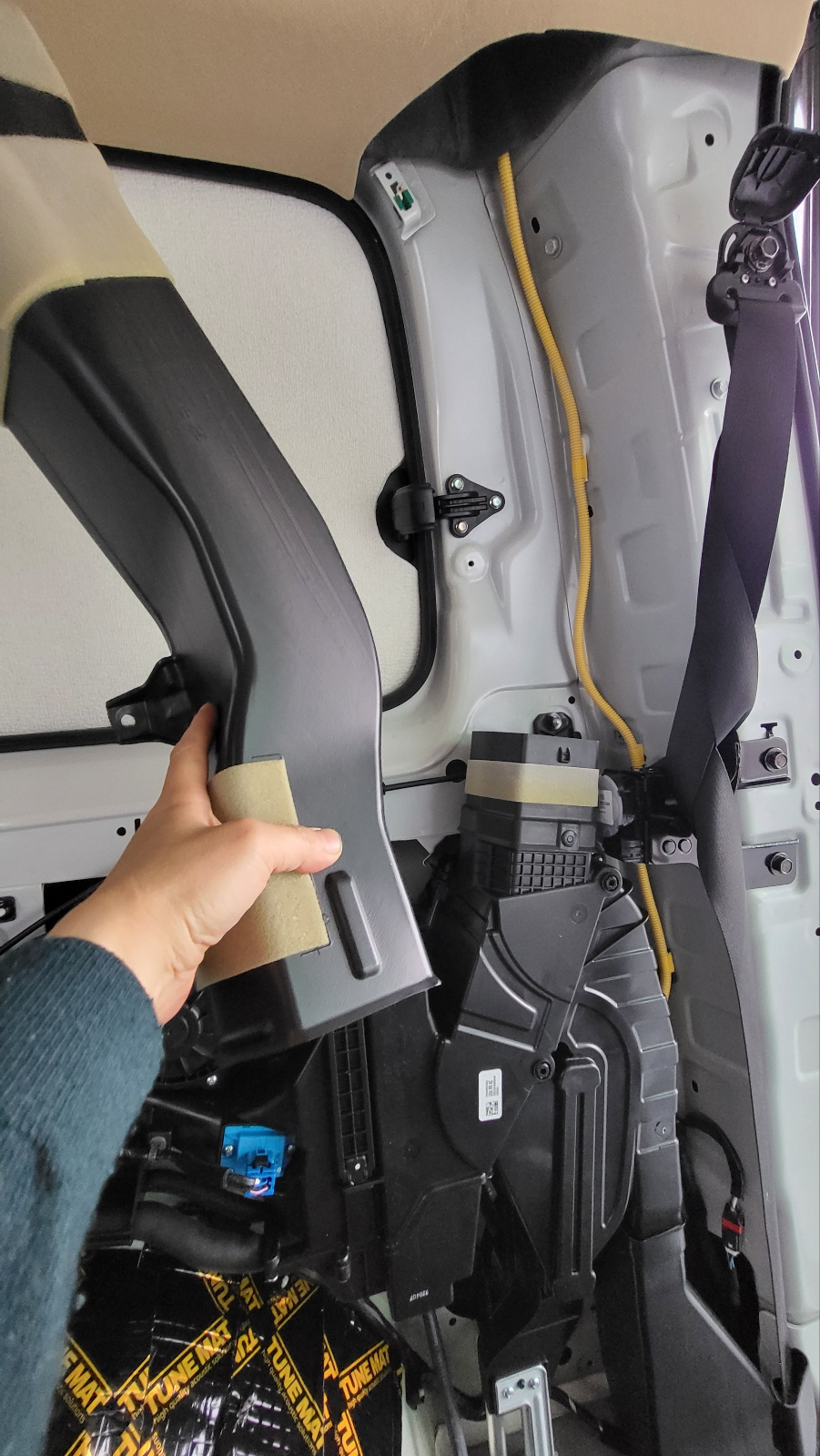

천장 트림으로 올라가는 덕트 분리해야한다.

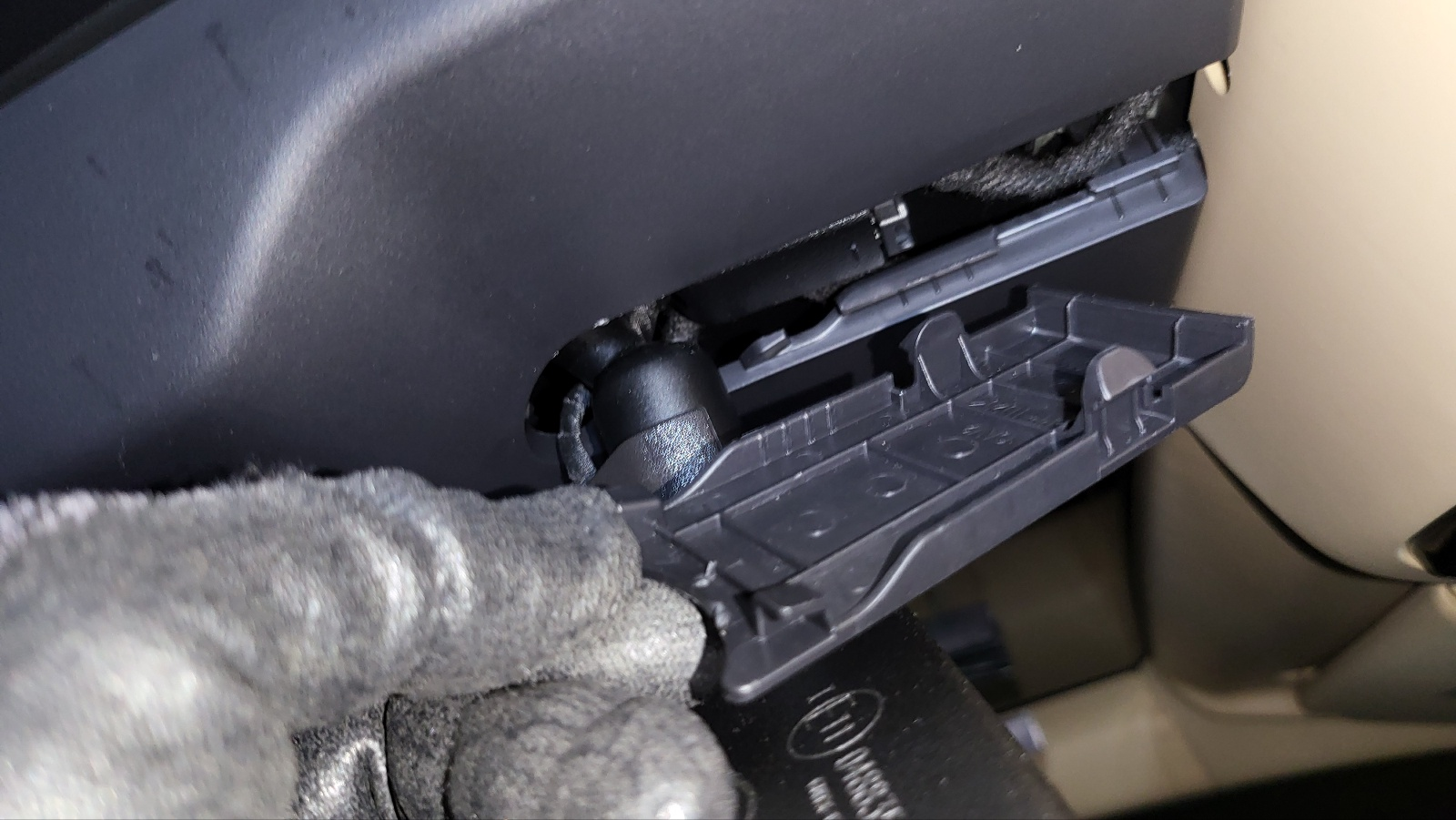

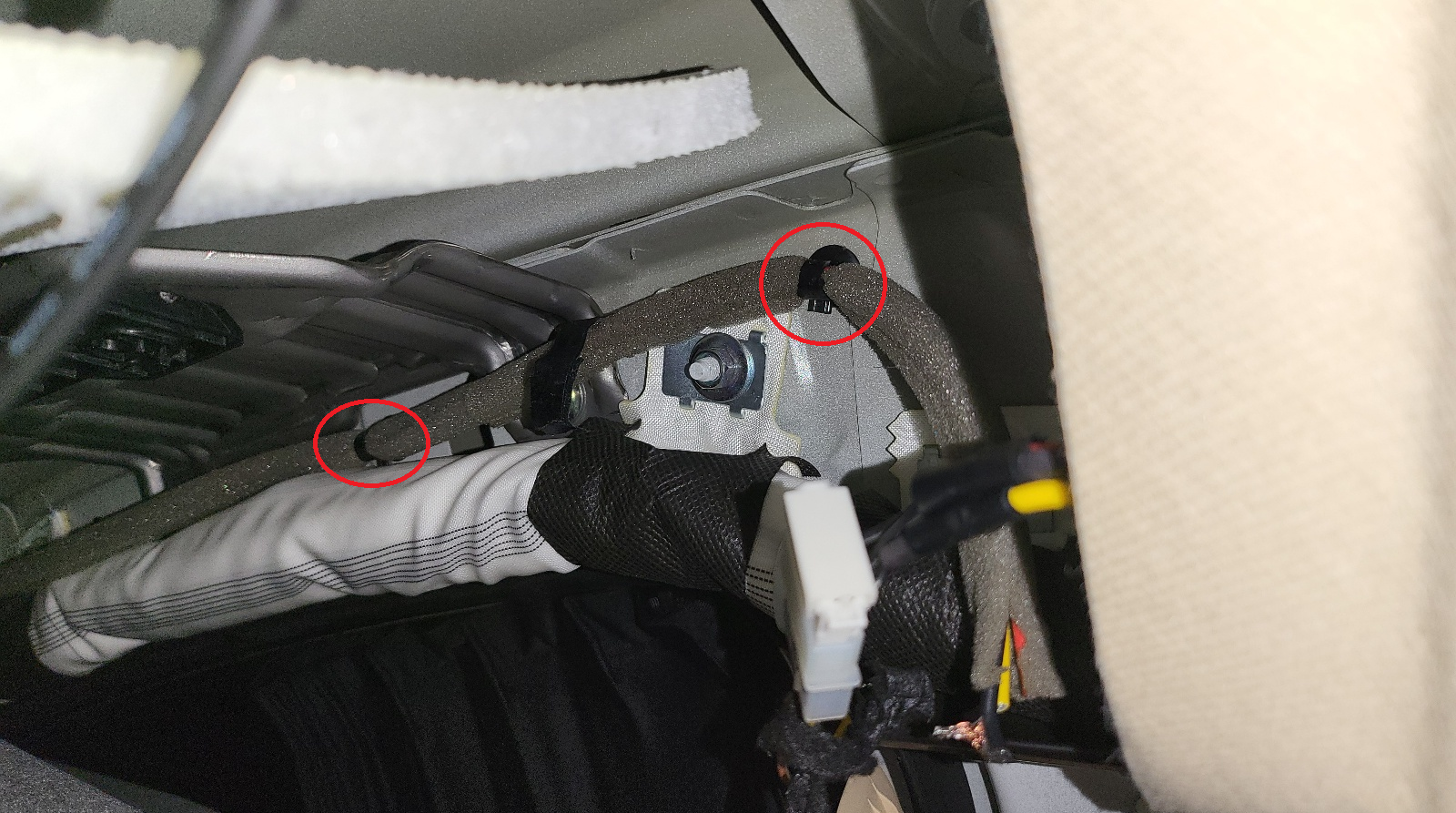

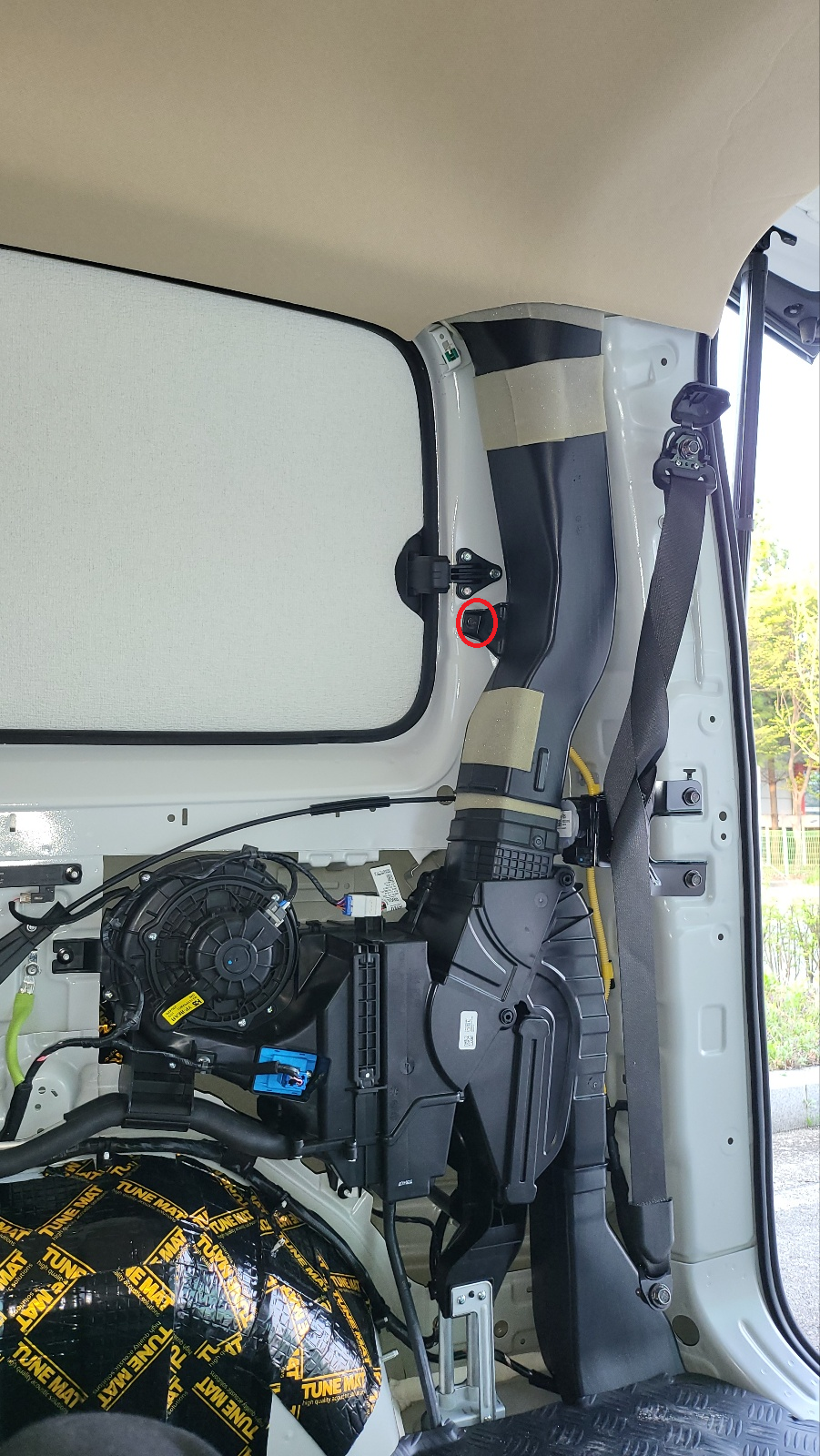

아래 사진 붉은 원에 있는 볼트 풀고,

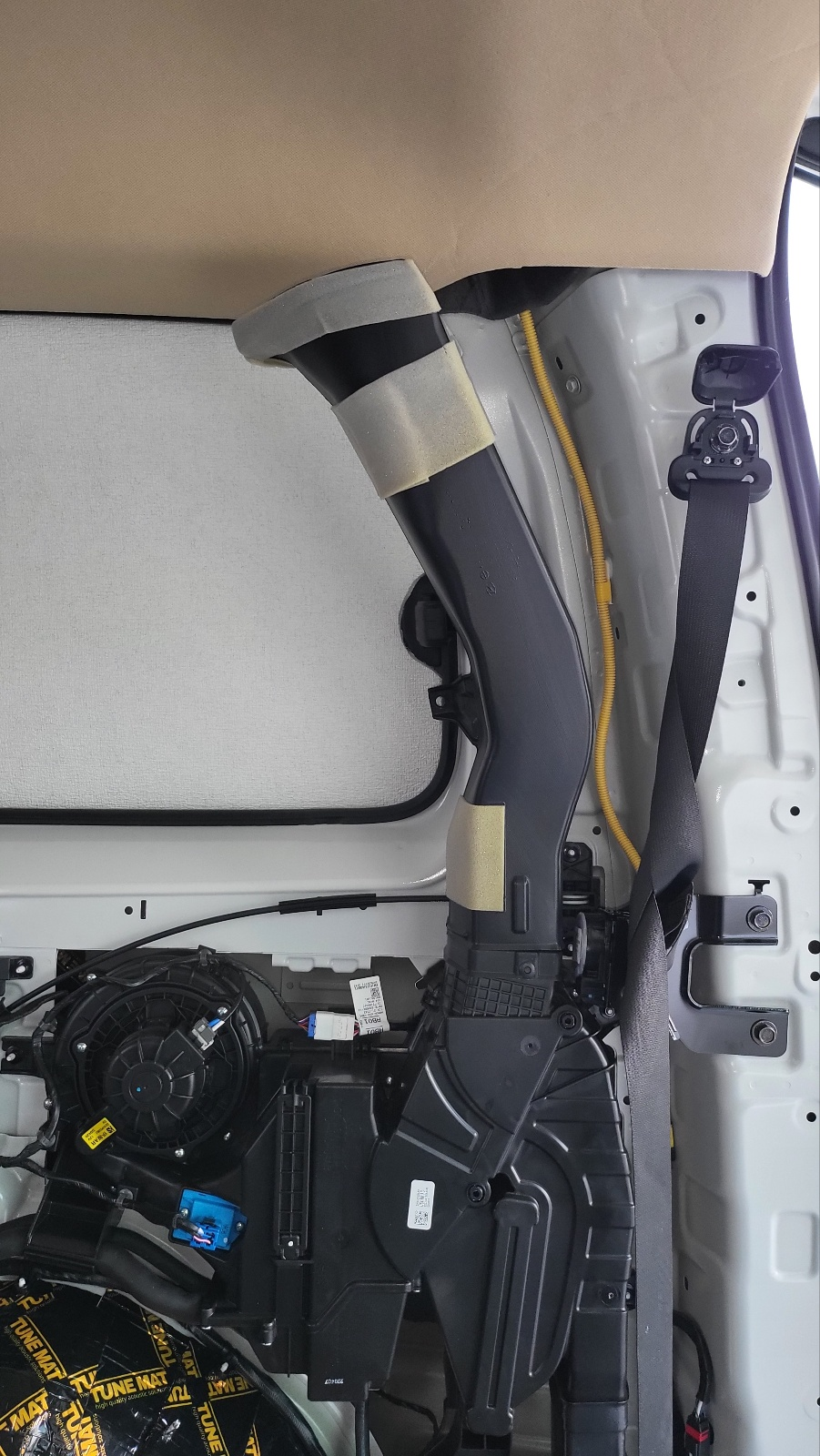

아래사진.  천장 덕트 에 단순 끼워져 있는 상태여서 쉽게 분리된다.

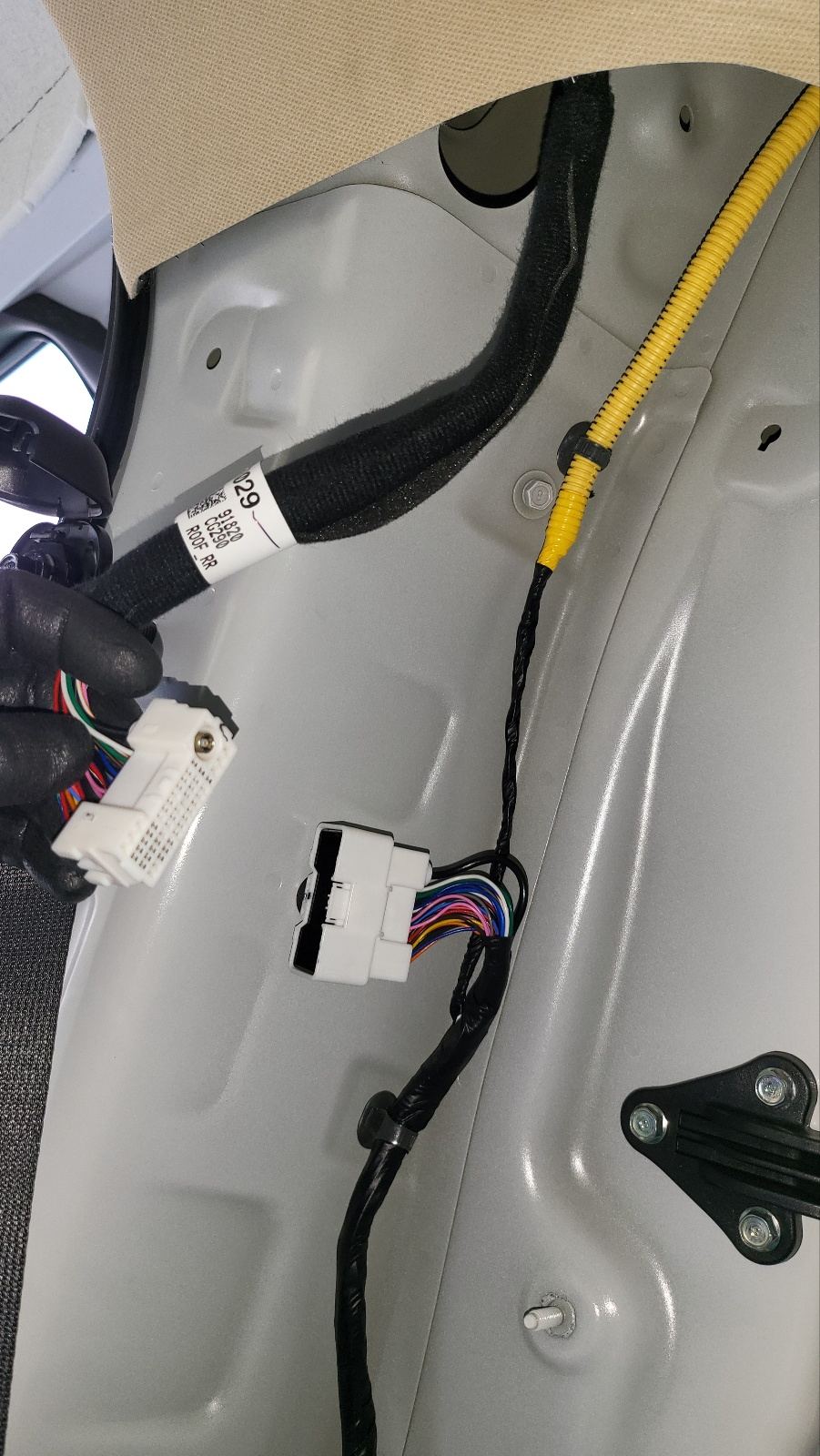

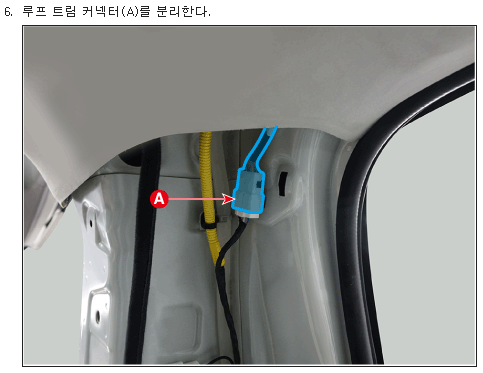

루프 트림 연결 커넥터 뽑기

위치 : 테일 게이트  왼쪽.

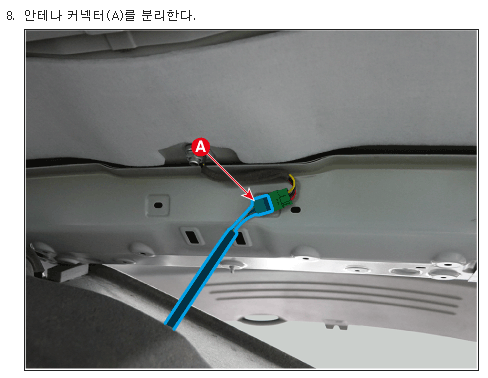

뒤 왼쪽 부터  당기면서 안테나 커넥터 분리.

- 아래 녹색 커넥터가 지붕 위에 있는 안테나로 연결된것.







아래 사진 . 뒤에서 저렇게 잡고 몇번 아래로 흔들어 주면 쉽게 분리된다.





차량 전면 안테나 케이블 절단

- 차량 전면 경계부위를 보면 아래 사진처럼 안테나 선이 전면 까지 이어져 있다.

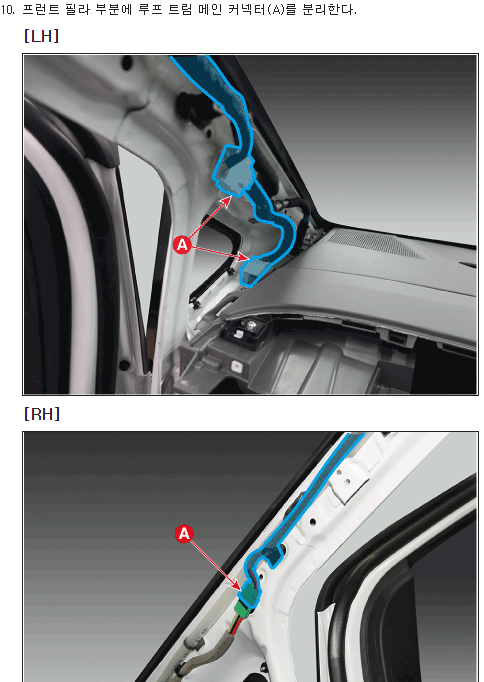

- 안테나 케이블의 커넥터는 A 필라 내부에 있는데,  커넥터를 분리해도 선이 고정되어 있어서 쉽게 제거 불가능한 구조여서 , 3개의 선을 잘랐다가 나중에 재 장착시 결선 해주는 방법이 최선임.

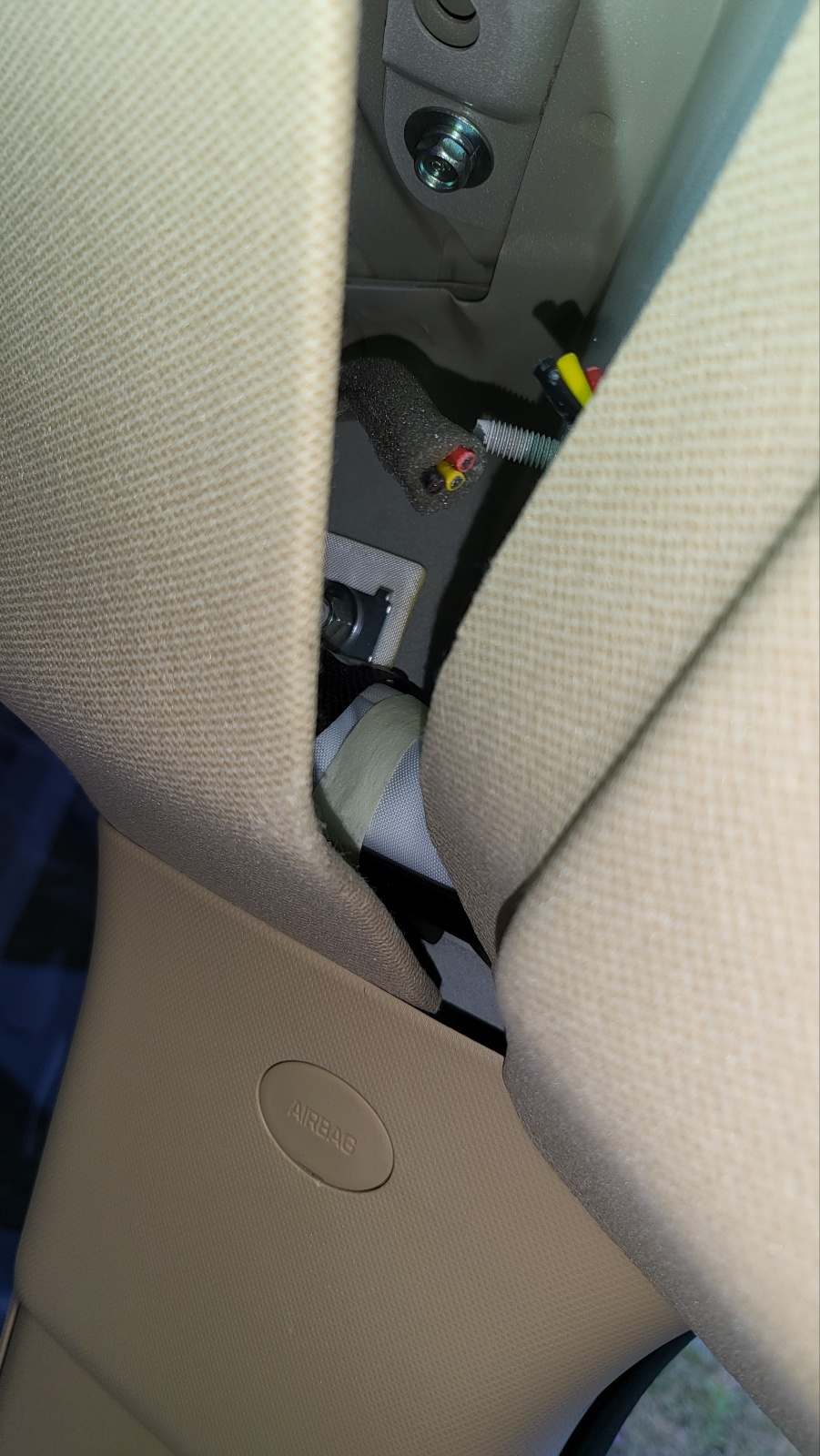

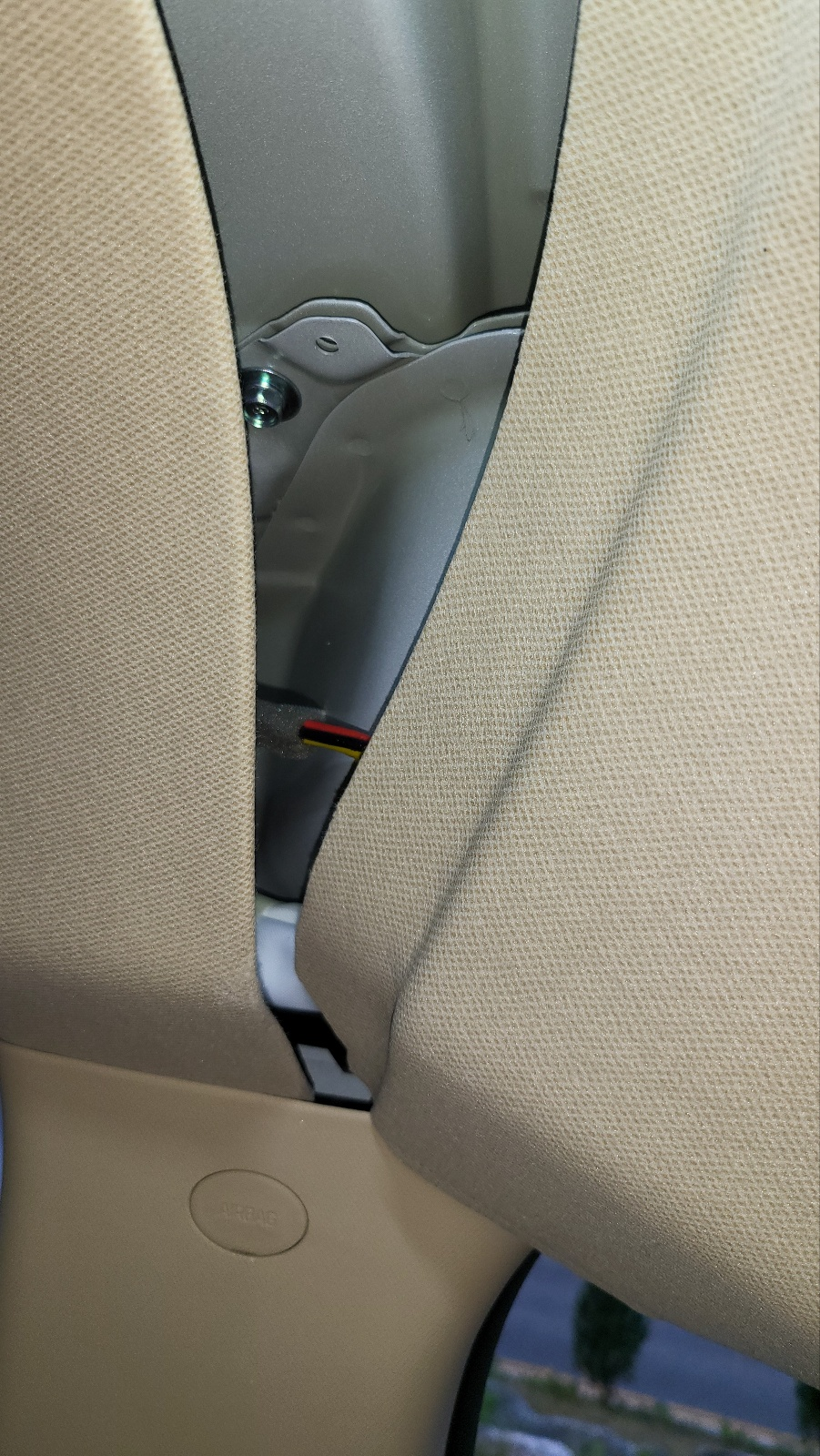

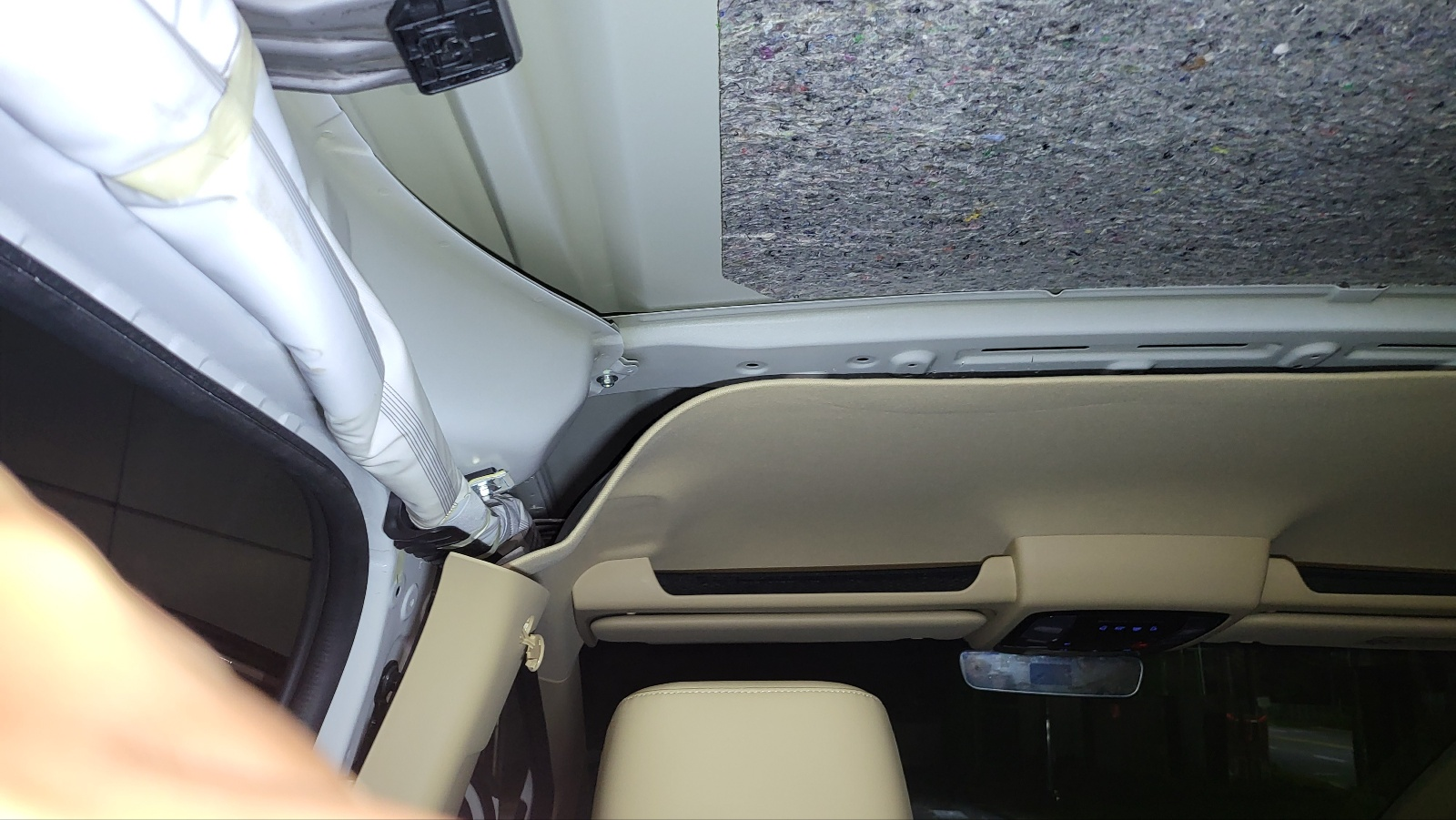

아래사진 : 차량 조수석 위 트림 경계부위에서 보이는 안테나 전선.

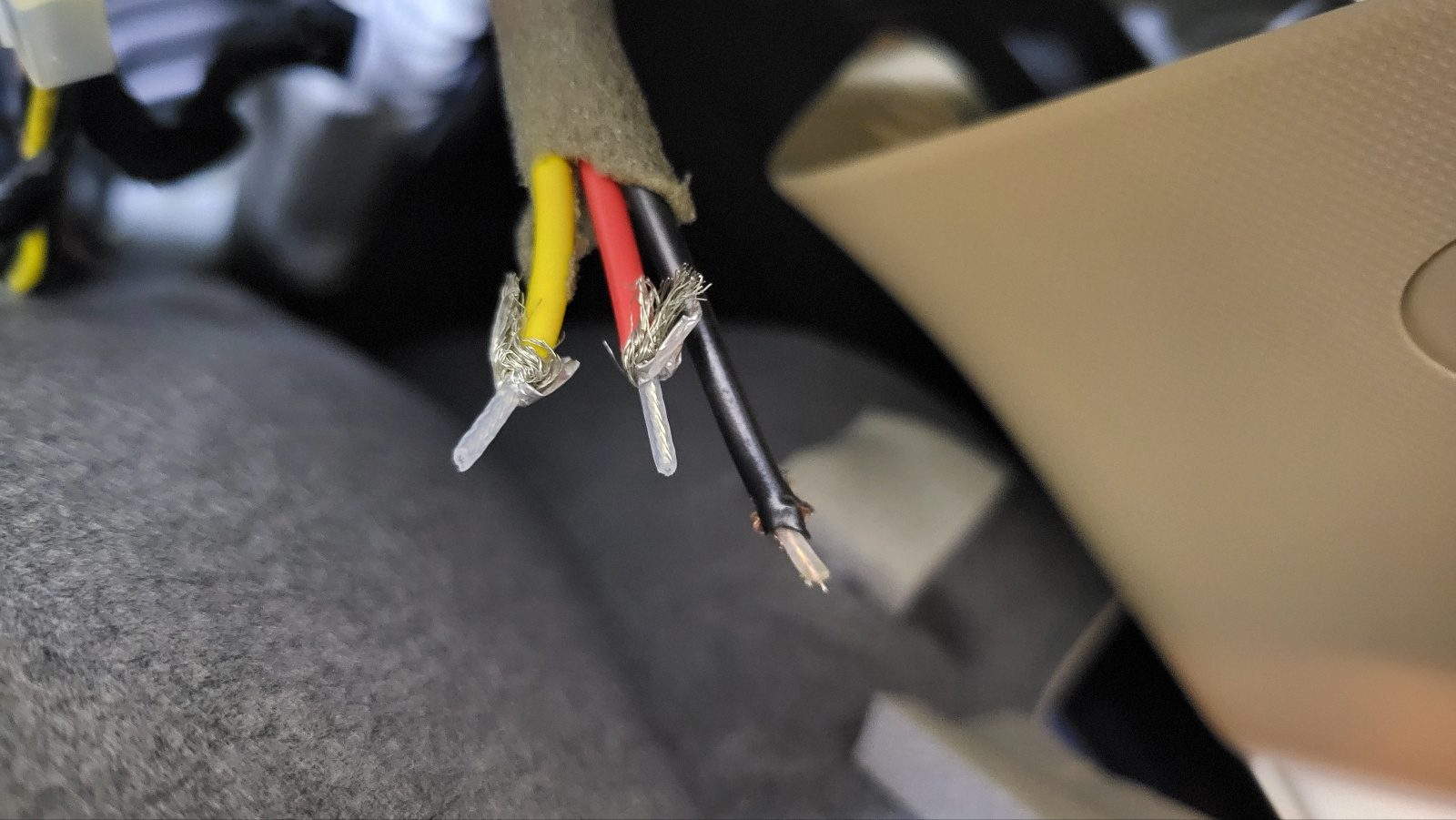

아래사진 . 안테나선 절단함.

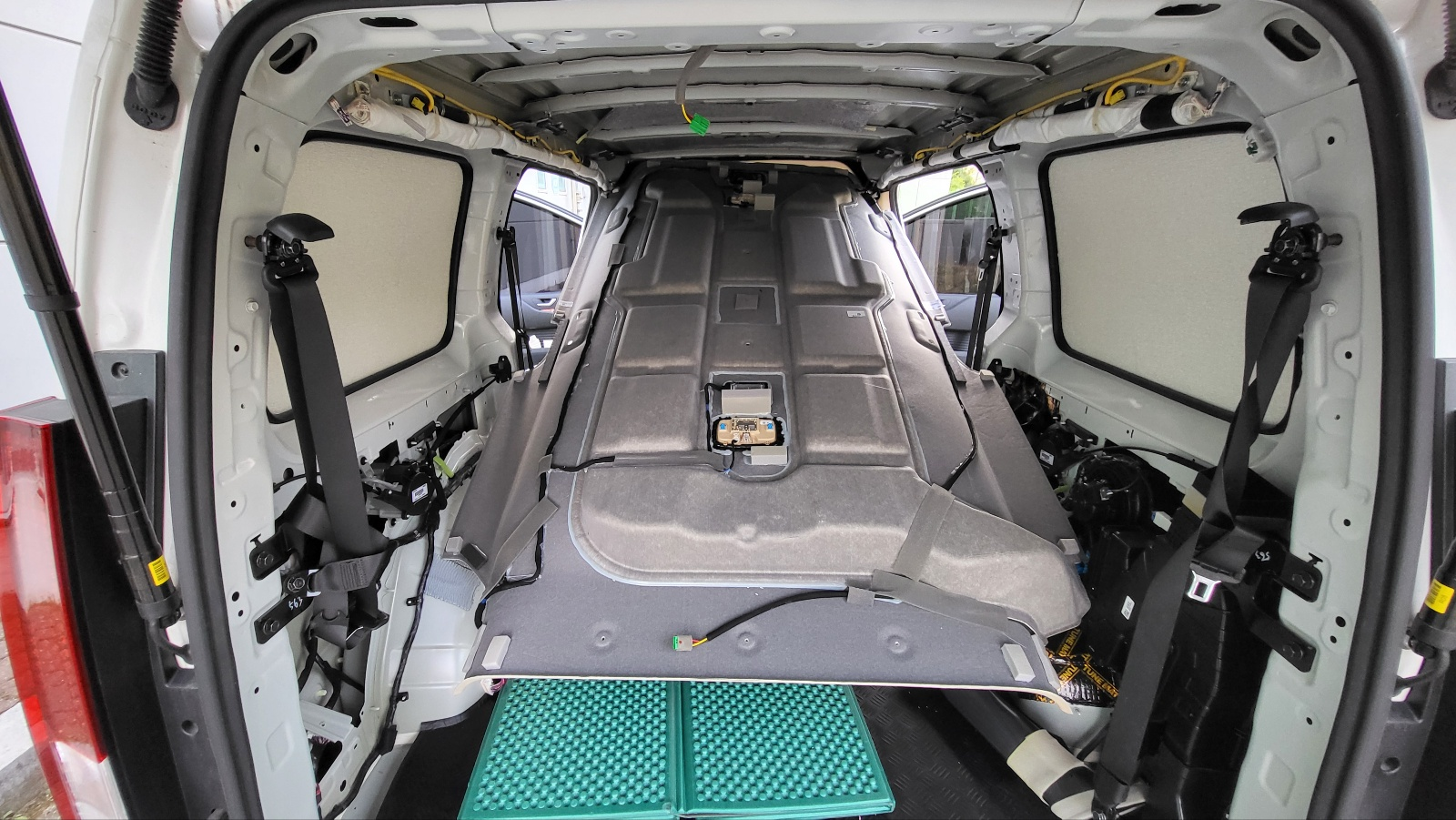

후면 천장 트림 모두 탈거

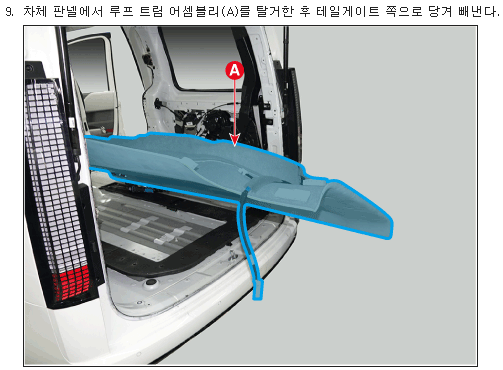

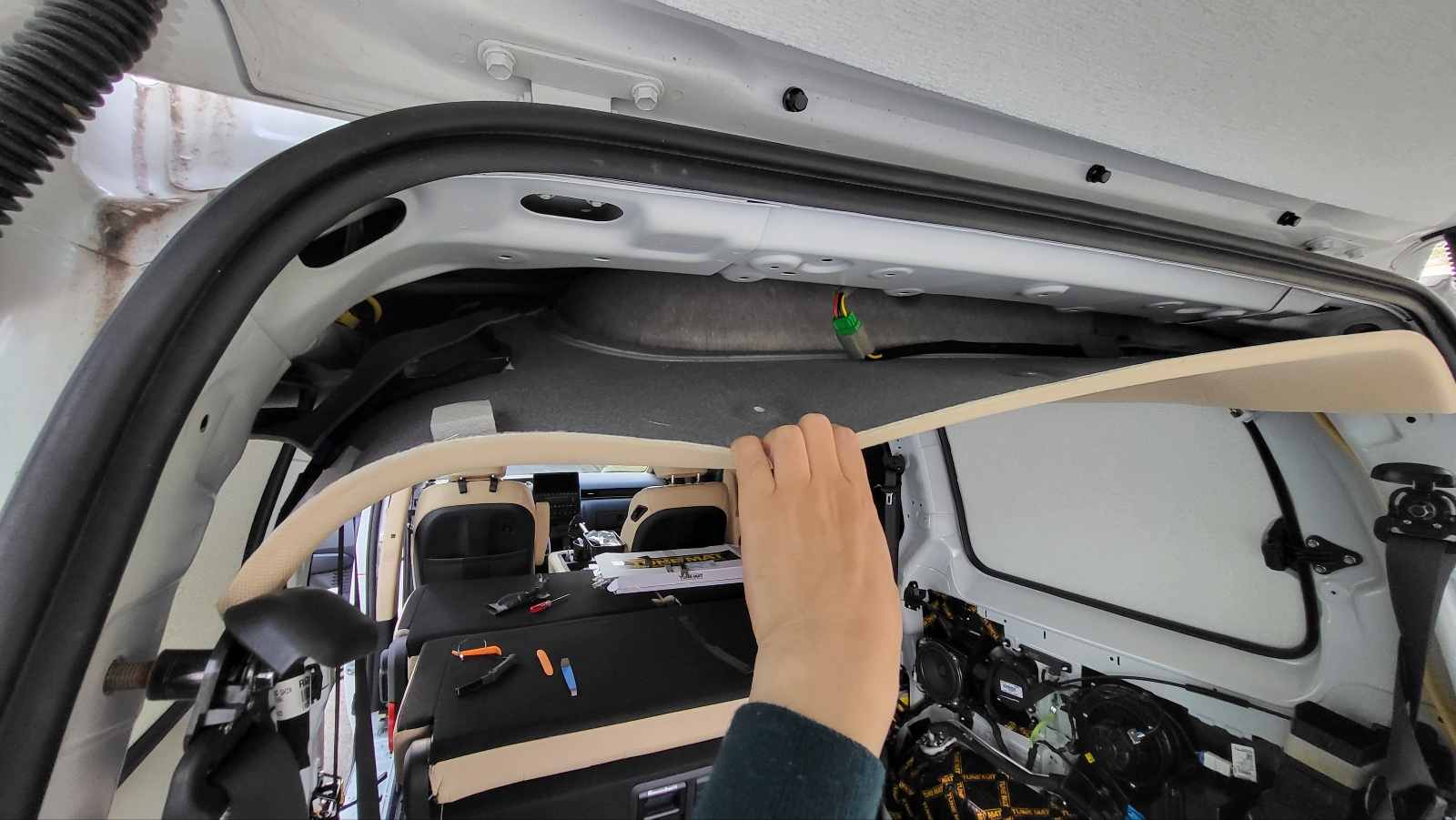

- 트렁크 쪽으로 45도 기울이면 모두 빼낼 수 있다. 가벼워서 혼자서도 가능.

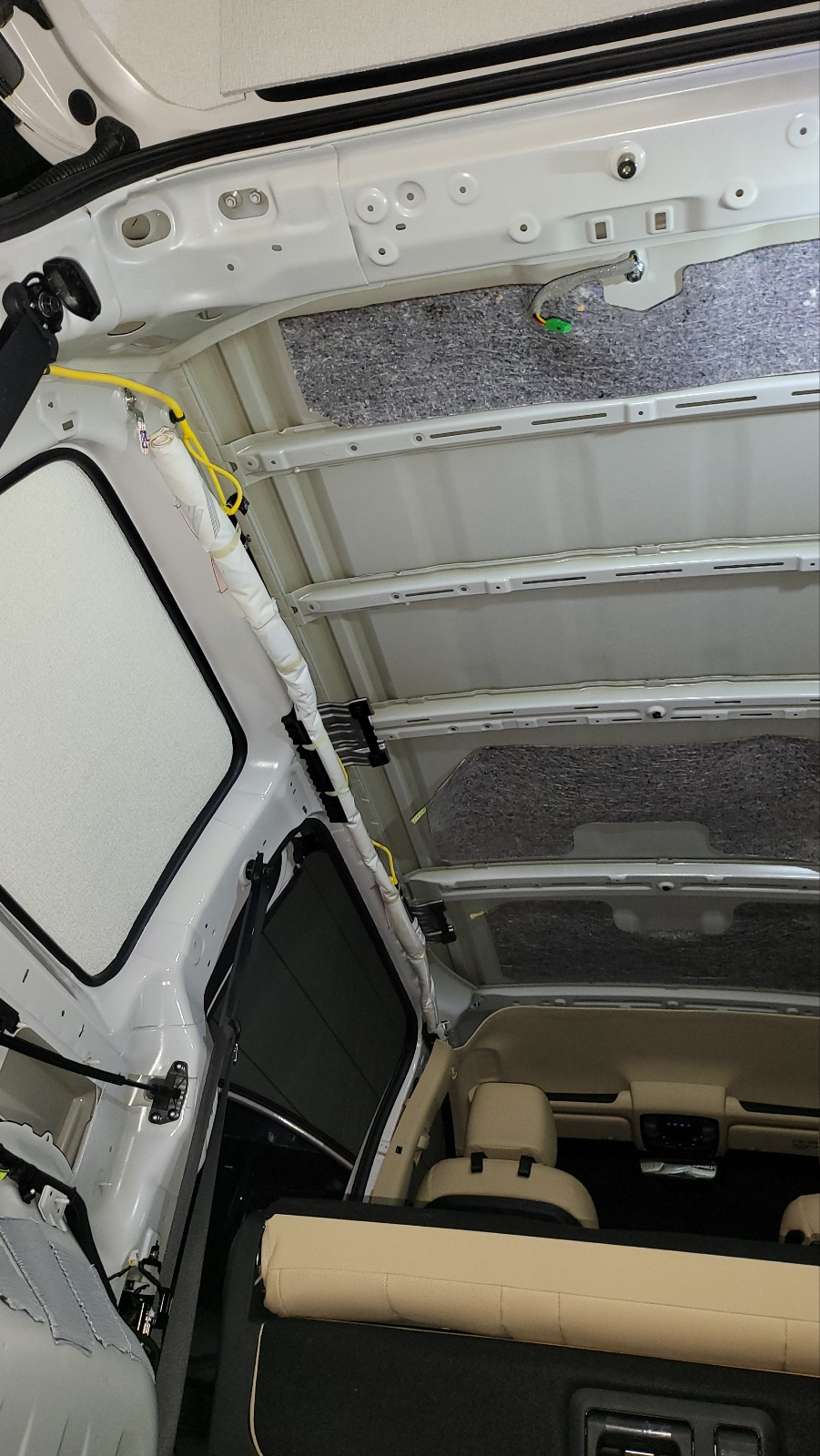

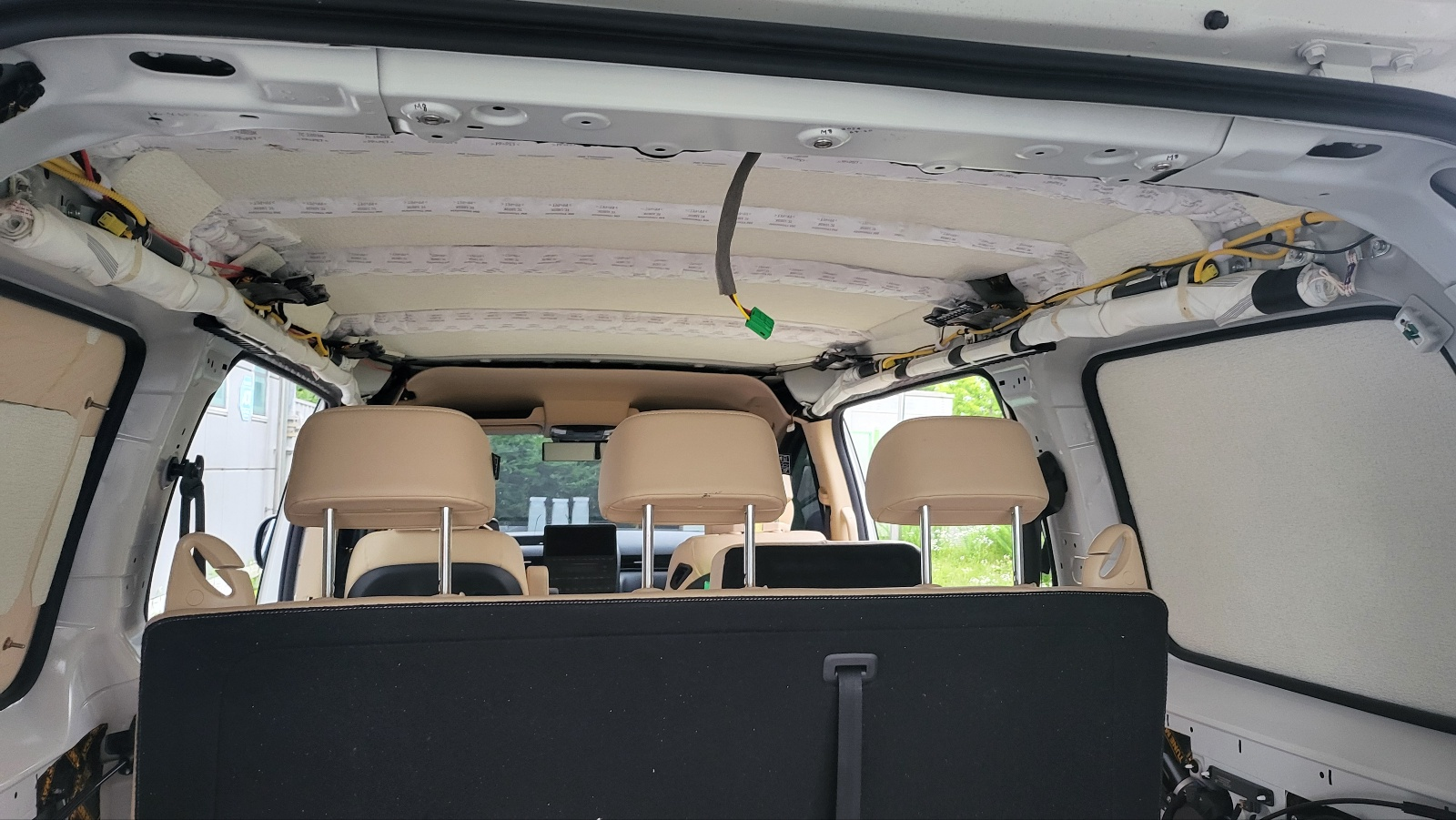

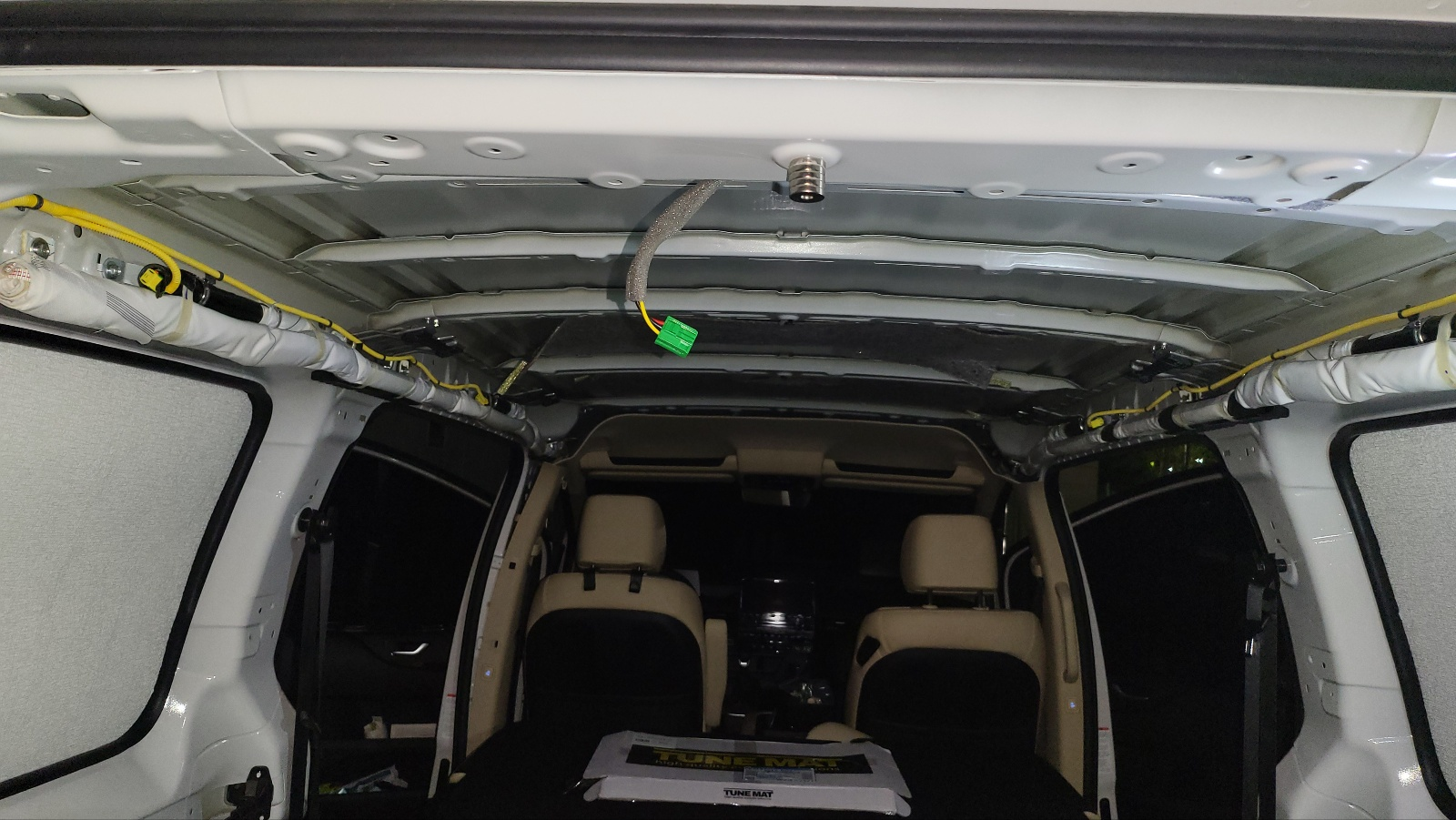

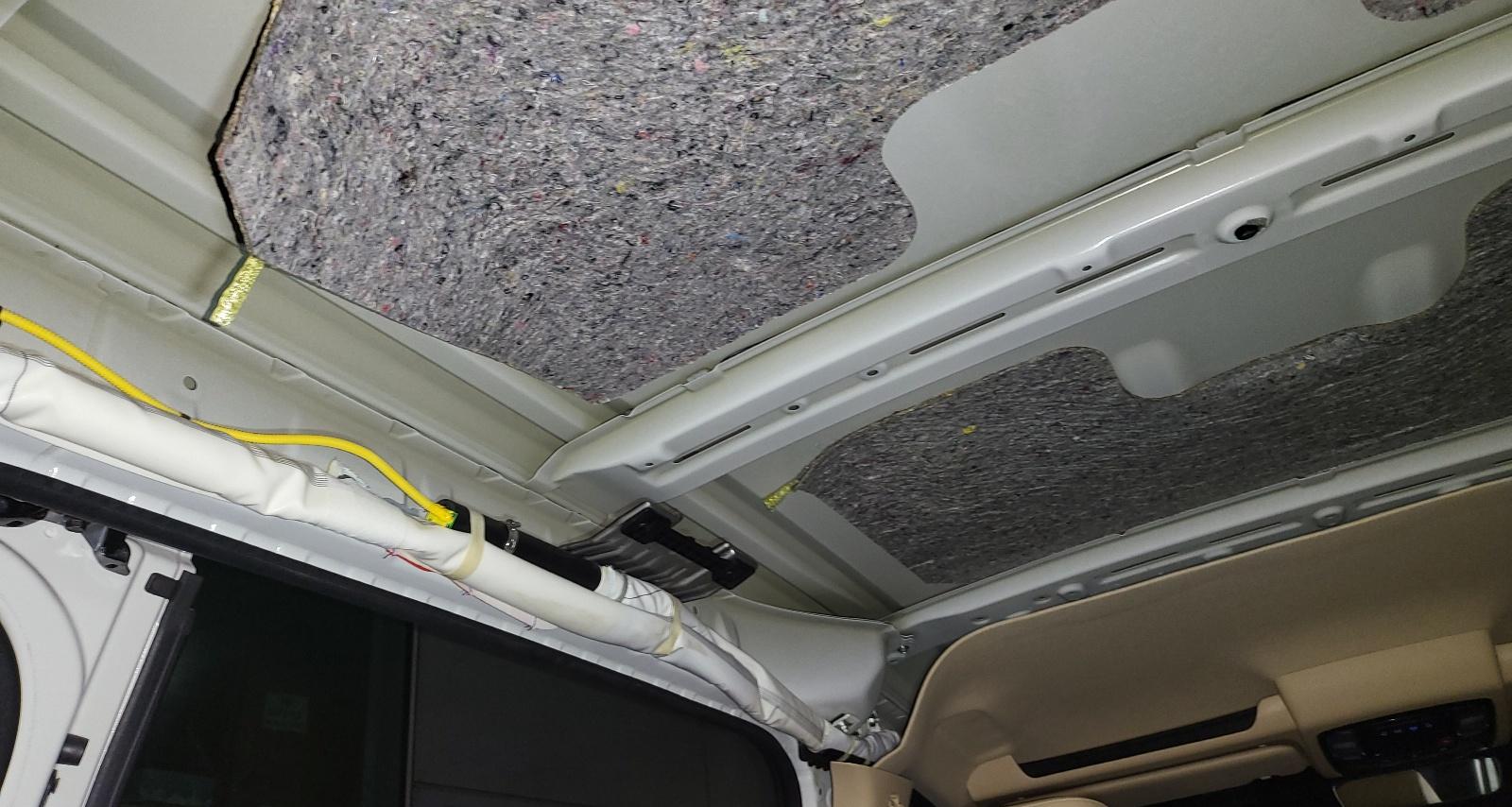

트림 탈거한 부위 상세보기



- 순정 천장에 부착되어 있는 저 천은 두께 1cm 정도의 폐섬유로 만들어진것 같은데, 방진 효과는 약해보이고 방음, 단열 용도로 보인다.



- 하 .... 그런데 군데 군데 떨어져 전체 면이 밀착되어있지 않고, 심지어 쓰레기 (아래 사진의 노란색 노끈 ) 도 5개 정도가 붙어 있다. 저기요...  현대차 제조 라인에서는  이 정도  저품질 작업 상태로  통과 되는거임?   접착이 떨어진 것 까지는 제조 이후  여름철 열 받아 떨어질 수 도 있기에 억지로 라도 이해 가능하지만,,,  저 노란색 노끈 쓰레기는  절대 이해 불가하다네... 작업 이 따위로 할거면  퇴사해라... 그게 당신도 행복하고 고객도 행복한 거라네..

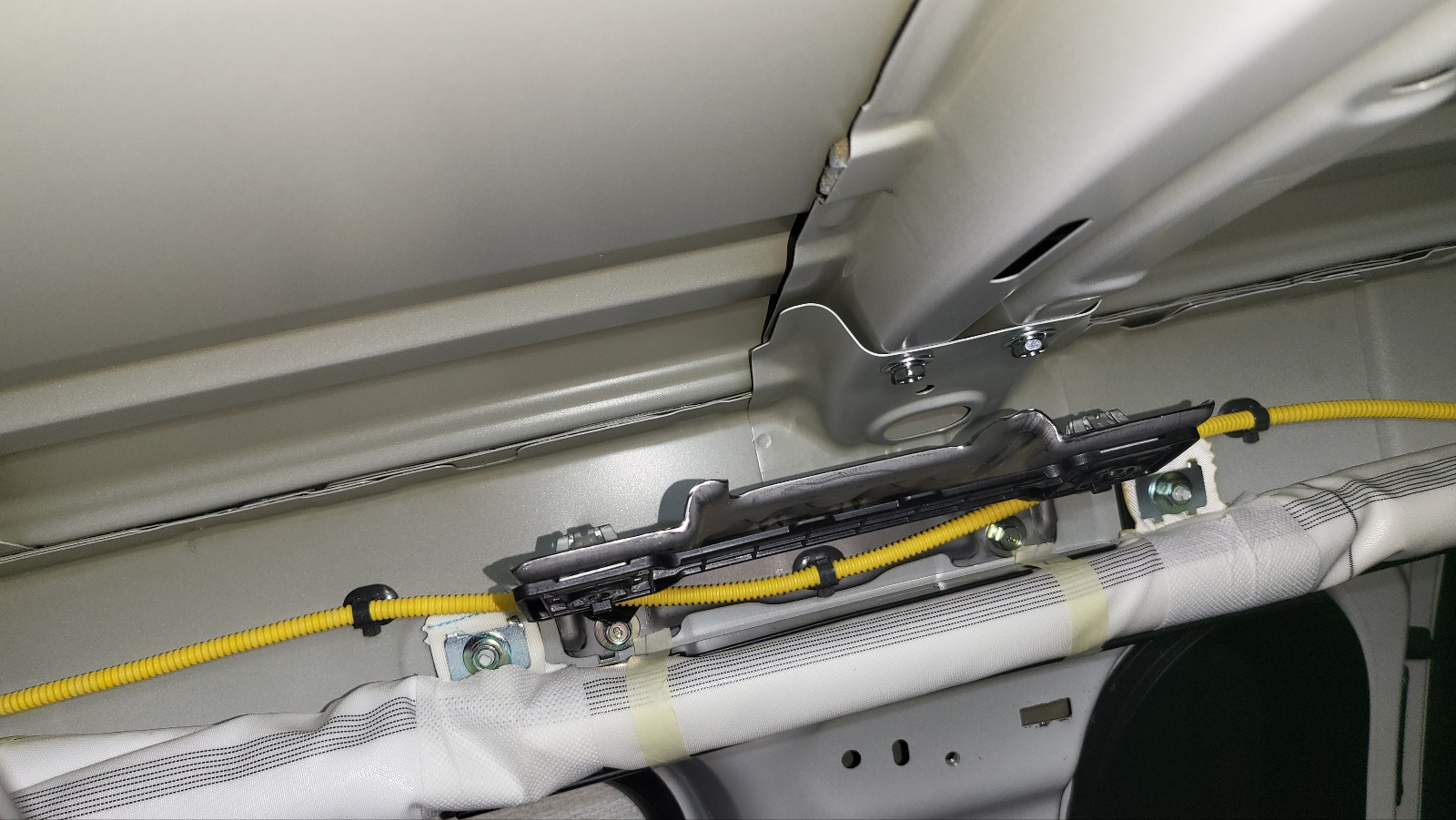

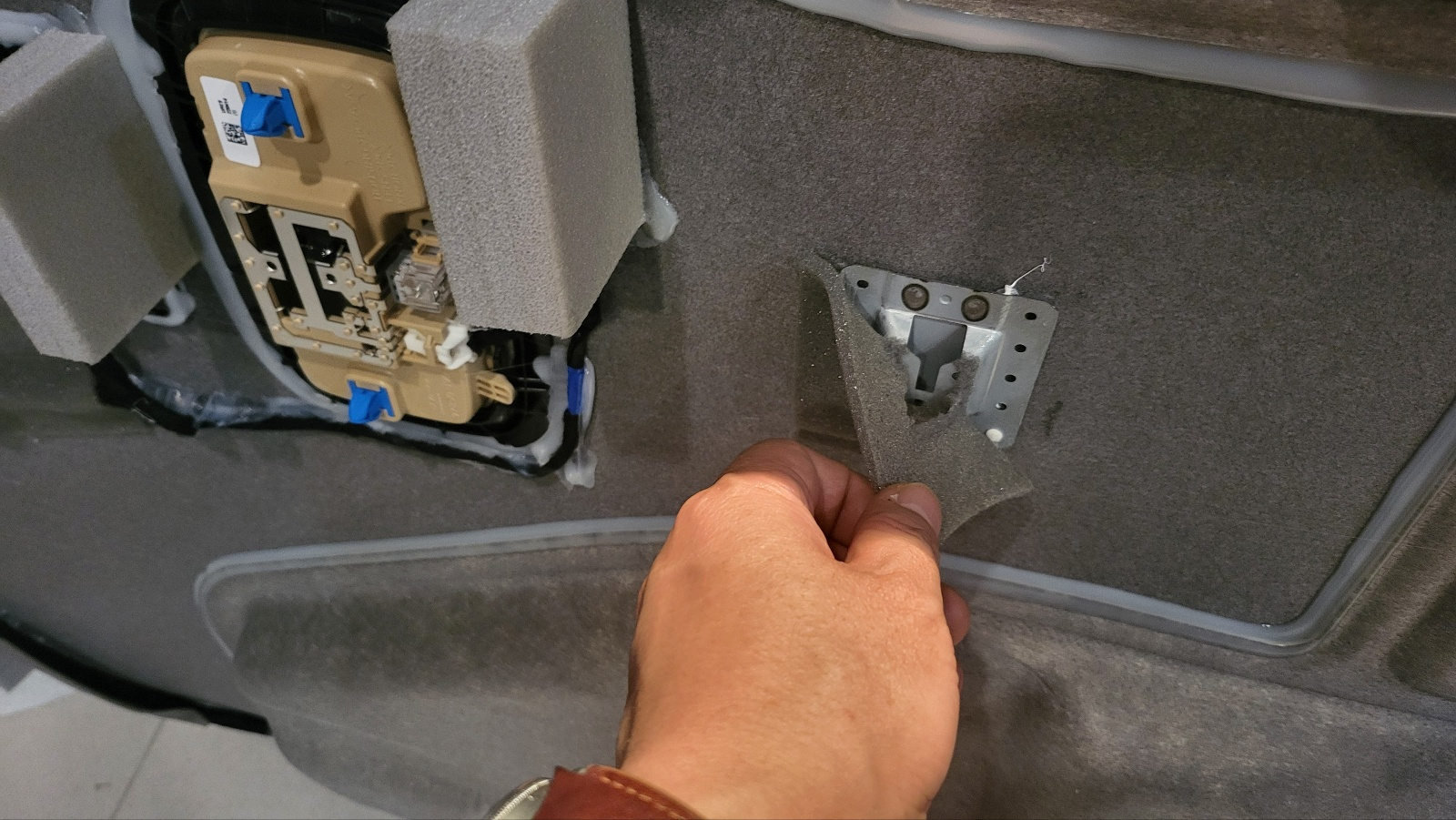

아래사진 . 3열 왼쪽 천장 손잡이 거치대 부분.

-  손잡이 ,  고정 브라켓 상세 정보 별도 정리 : https://igotit.tistory.com/4442

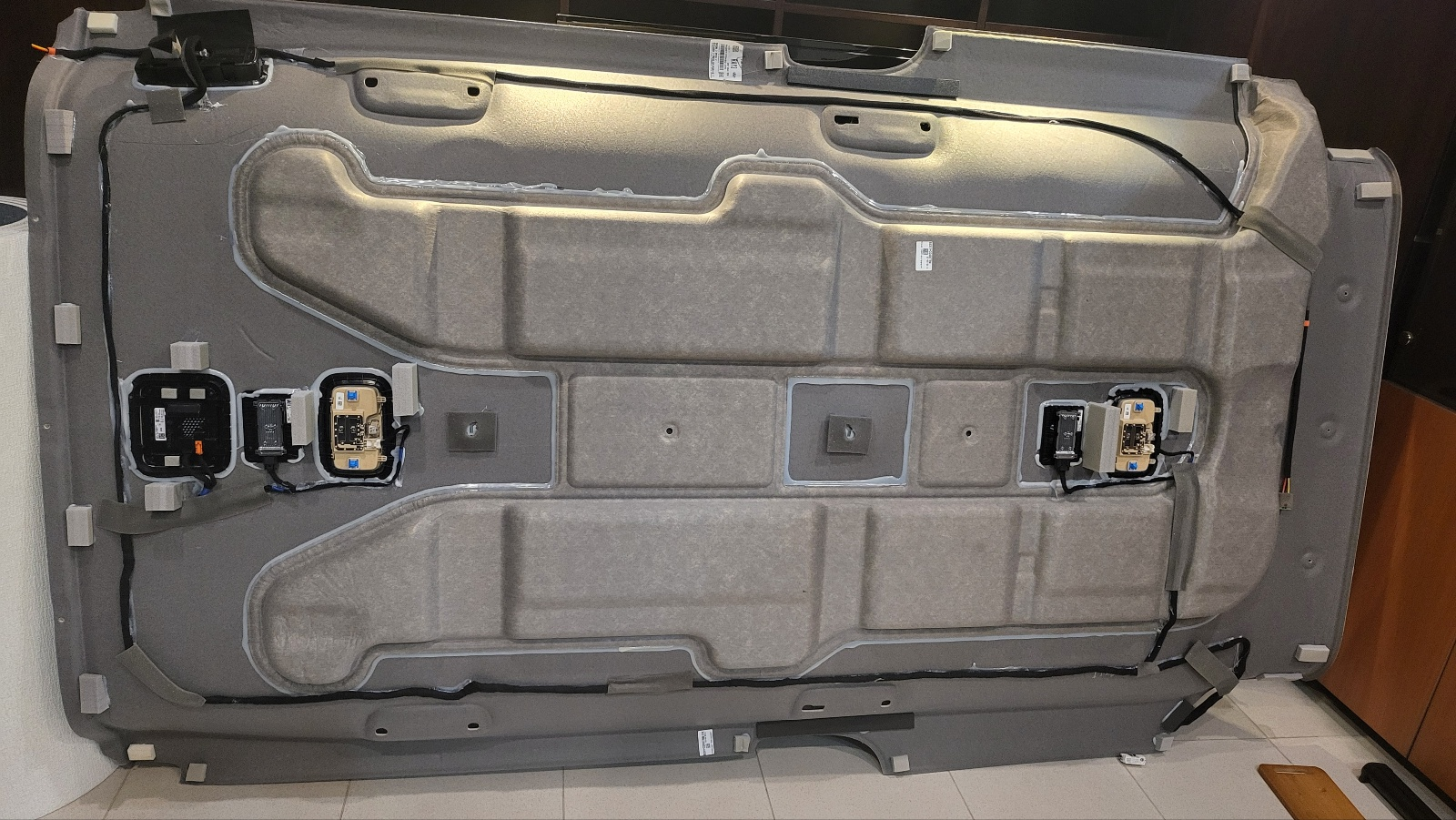

트림 뒷면



- 사진에서 왼쪽이 차량 앞쪽.

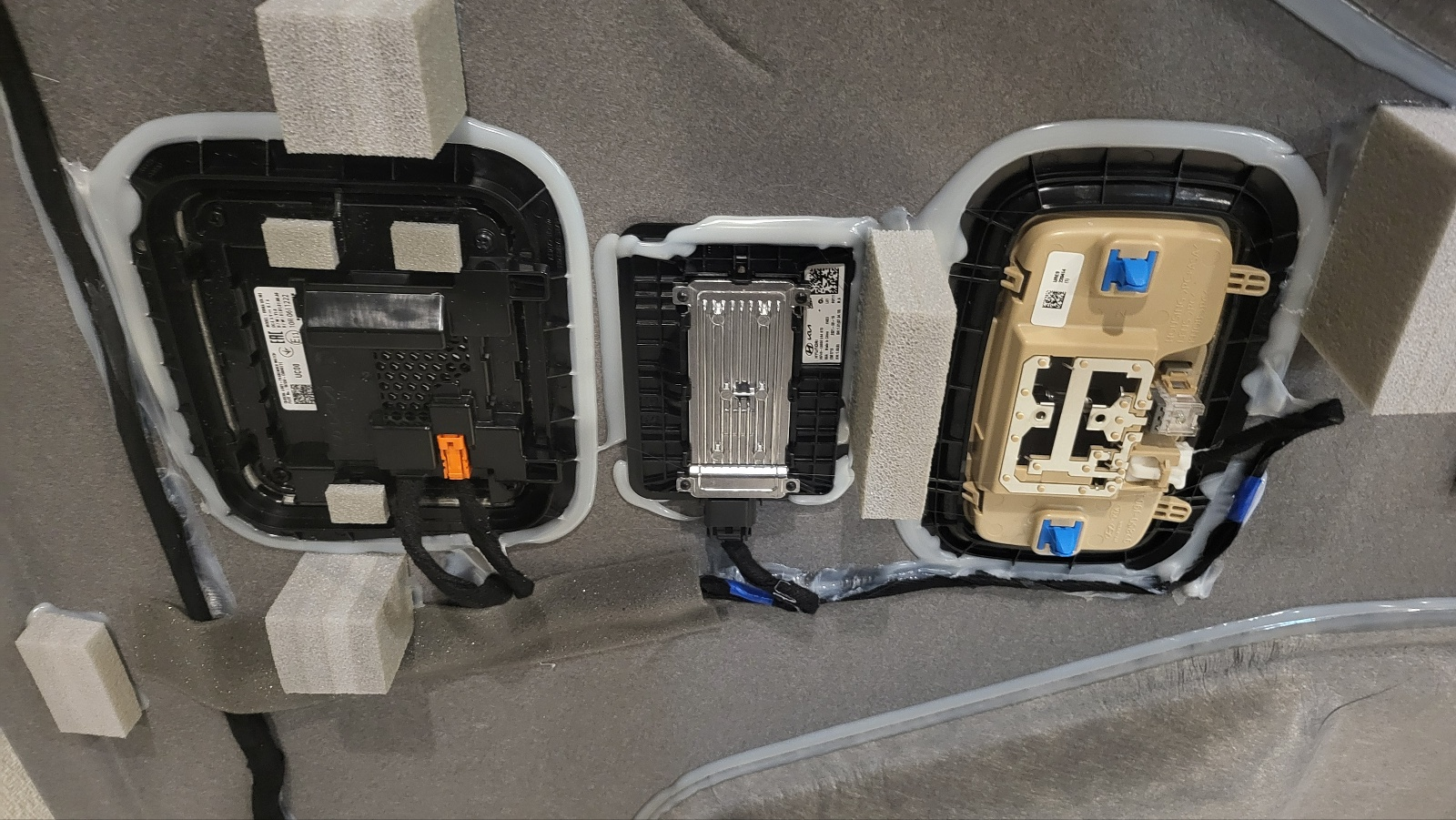

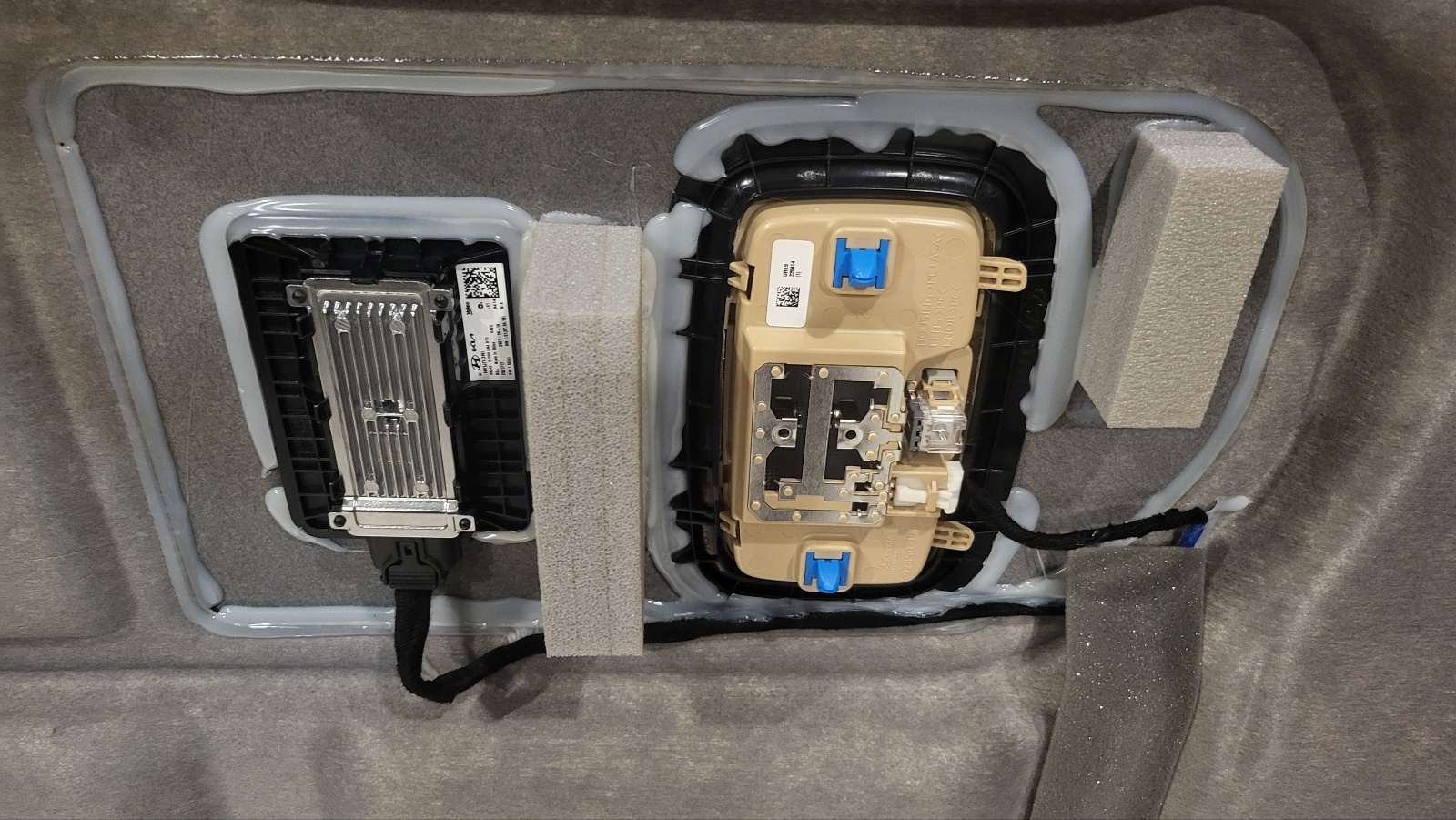

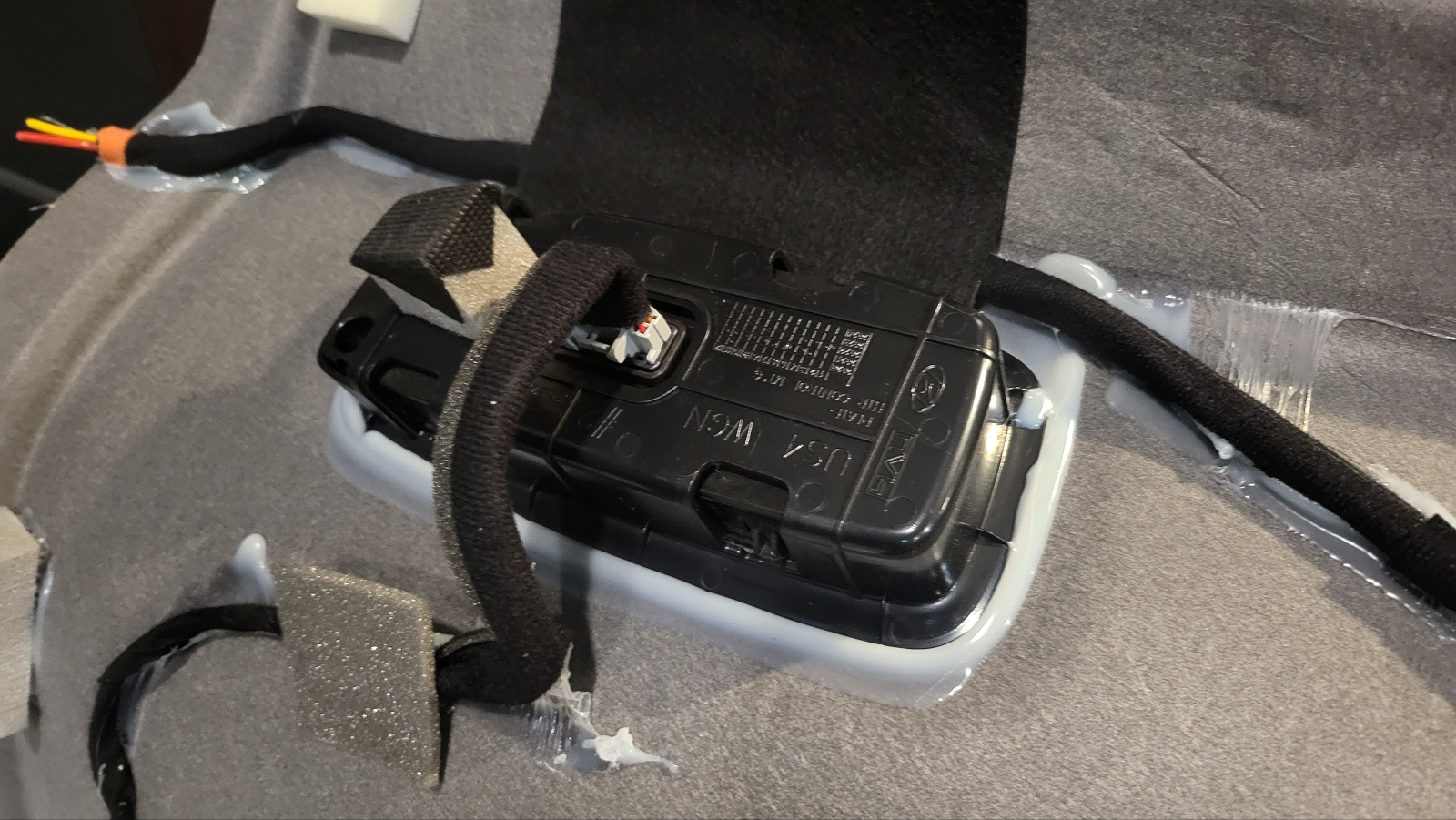

왼쪽부터 후석 승객카메라, 사람 탑승여부 감지 센서 , 조명





천장 철골에 꼽히는 플라스틱 후크 꼽히는 곳. - 탈거 과정에서 후크가 빠져서 천장 철골 구멍에 꼽혀 있는 상태.





사람 탑승 여부 감지 센서, 조명.



에어컨 컨트롤러
