스타리아 . 탈거 . 러기지 사이드 트림







먼저 탈거 해야하는 것.

1. 테일게이트 필라 트림  :  https://igotit.tistory.com/5293

2. 리어 도어 필라 트림 : https://igotit.tistory.com/5295

3. 리어 트랜스버스 트림  : https://igotit.tistory.com/5330

























탈거 상세



1. 테일게이트 필라 트림  :  https://igotit.tistory.com/5293

2. 리어 도어 필라 트림 : https://igotit.tistory.com/5295

3. 리어 트랜스버스 트림  : https://igotit.tistory.com/5330



위 3개 모두 탈거 하고 나서

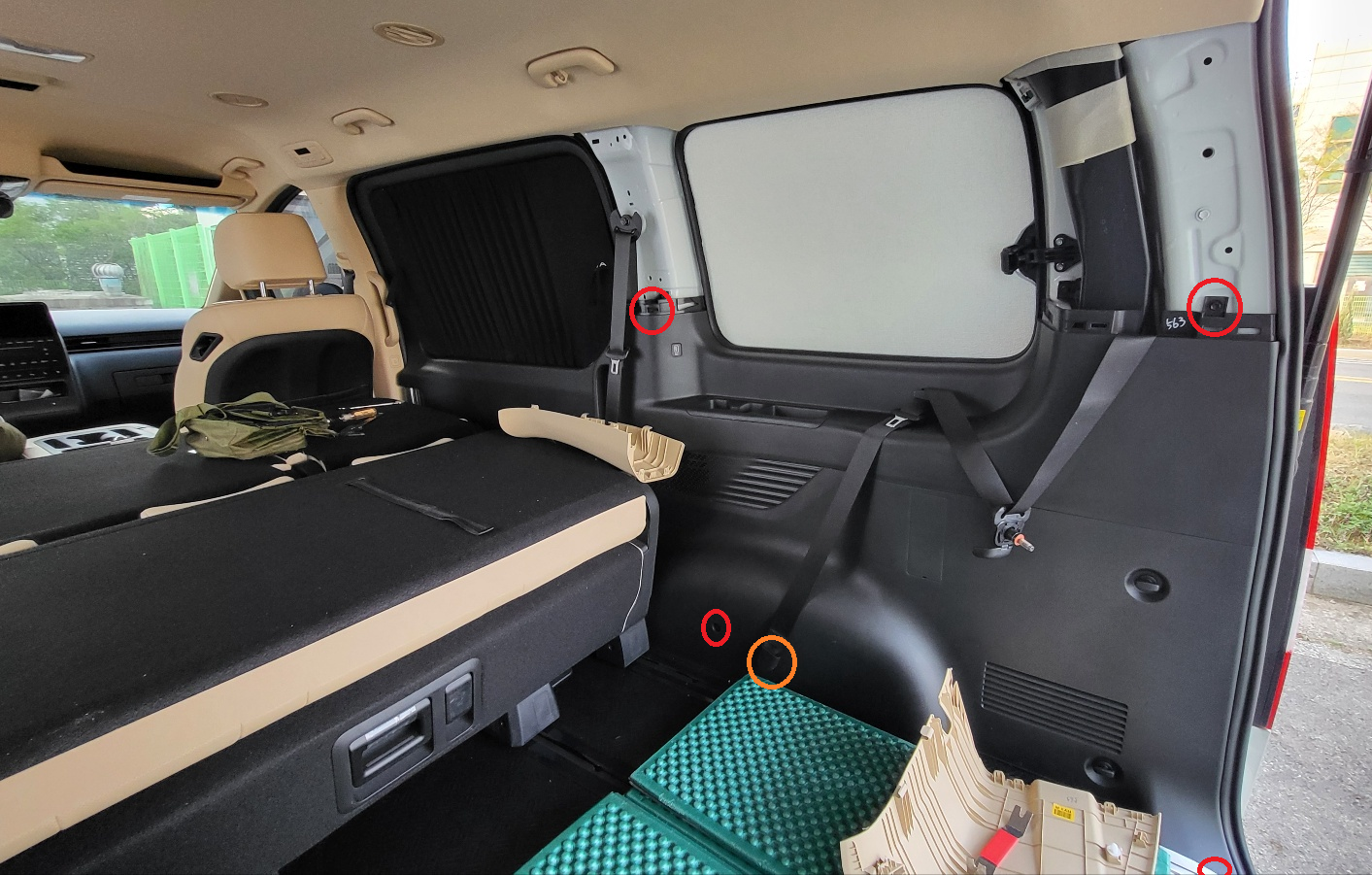

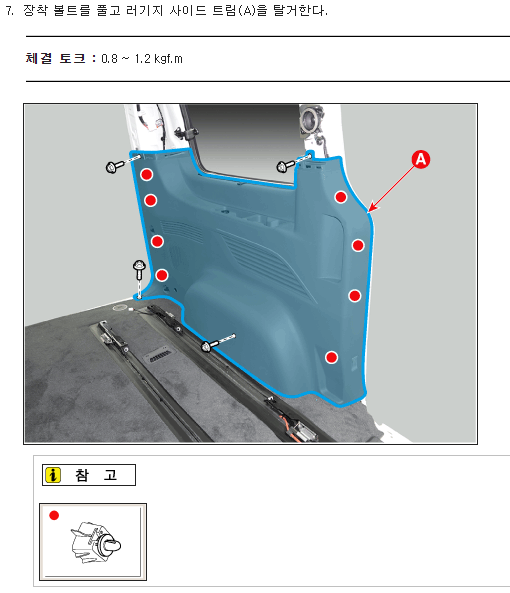

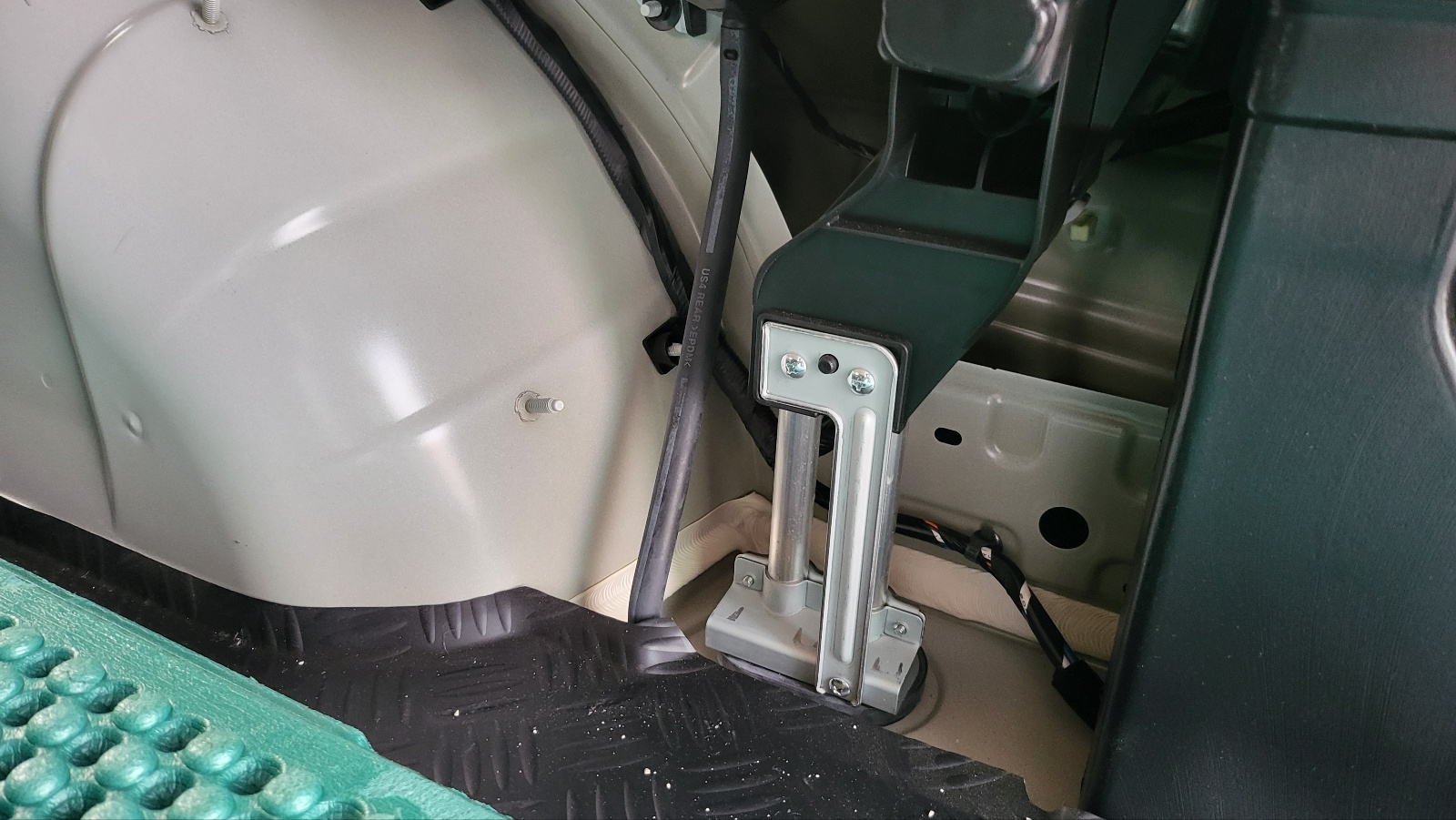

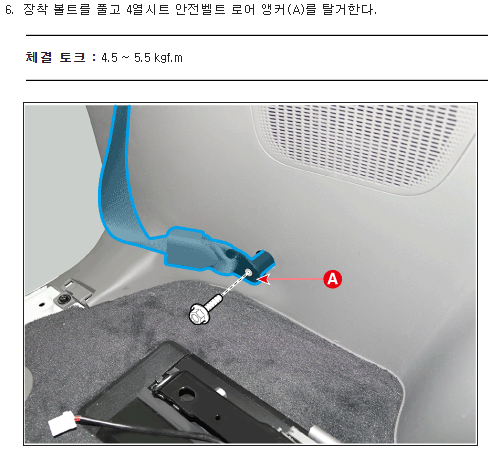

- 붉은 원 부분 4군데 볼트 풀고, 주황색 안전벨트 볼트 풀고,

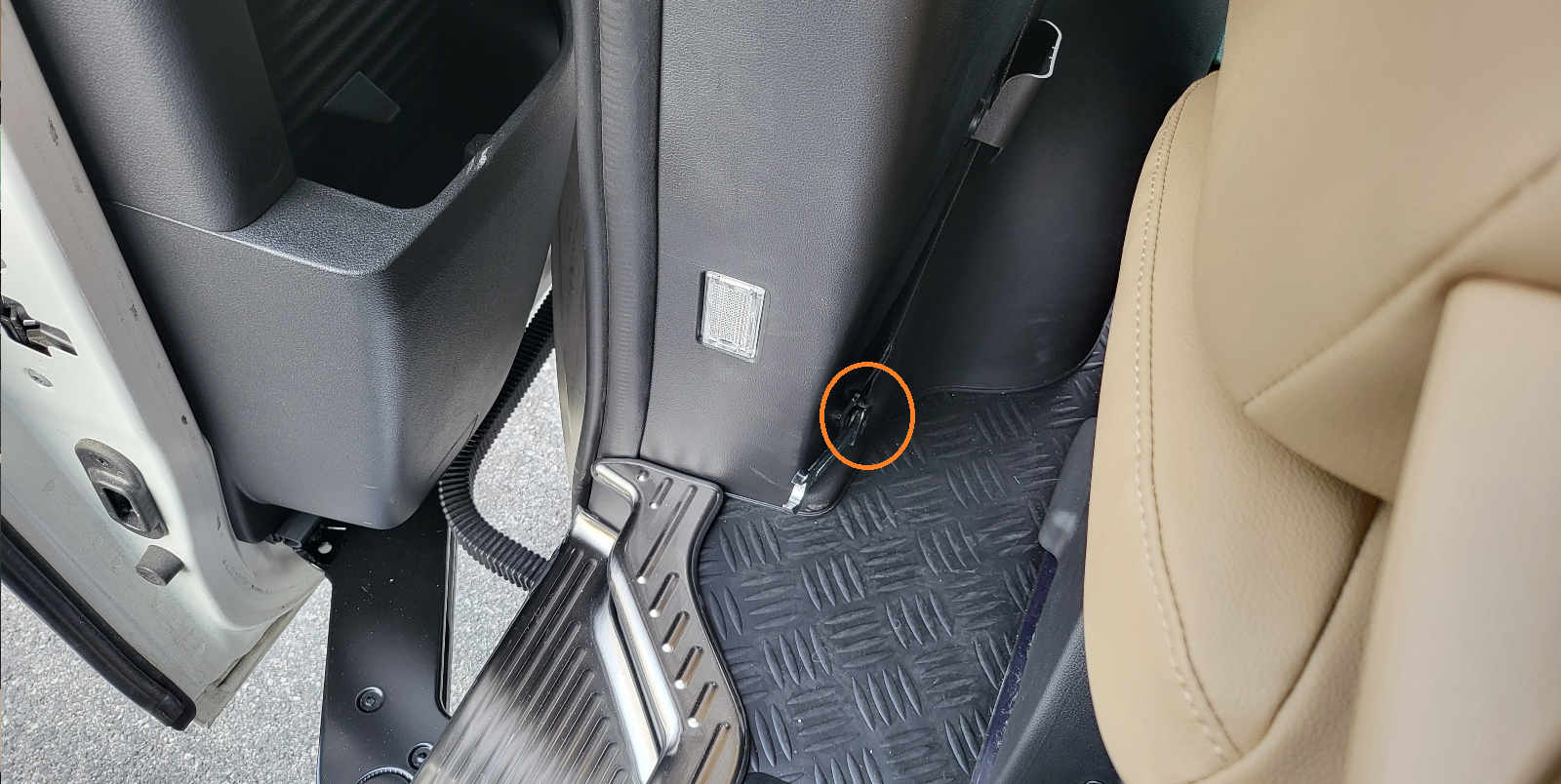

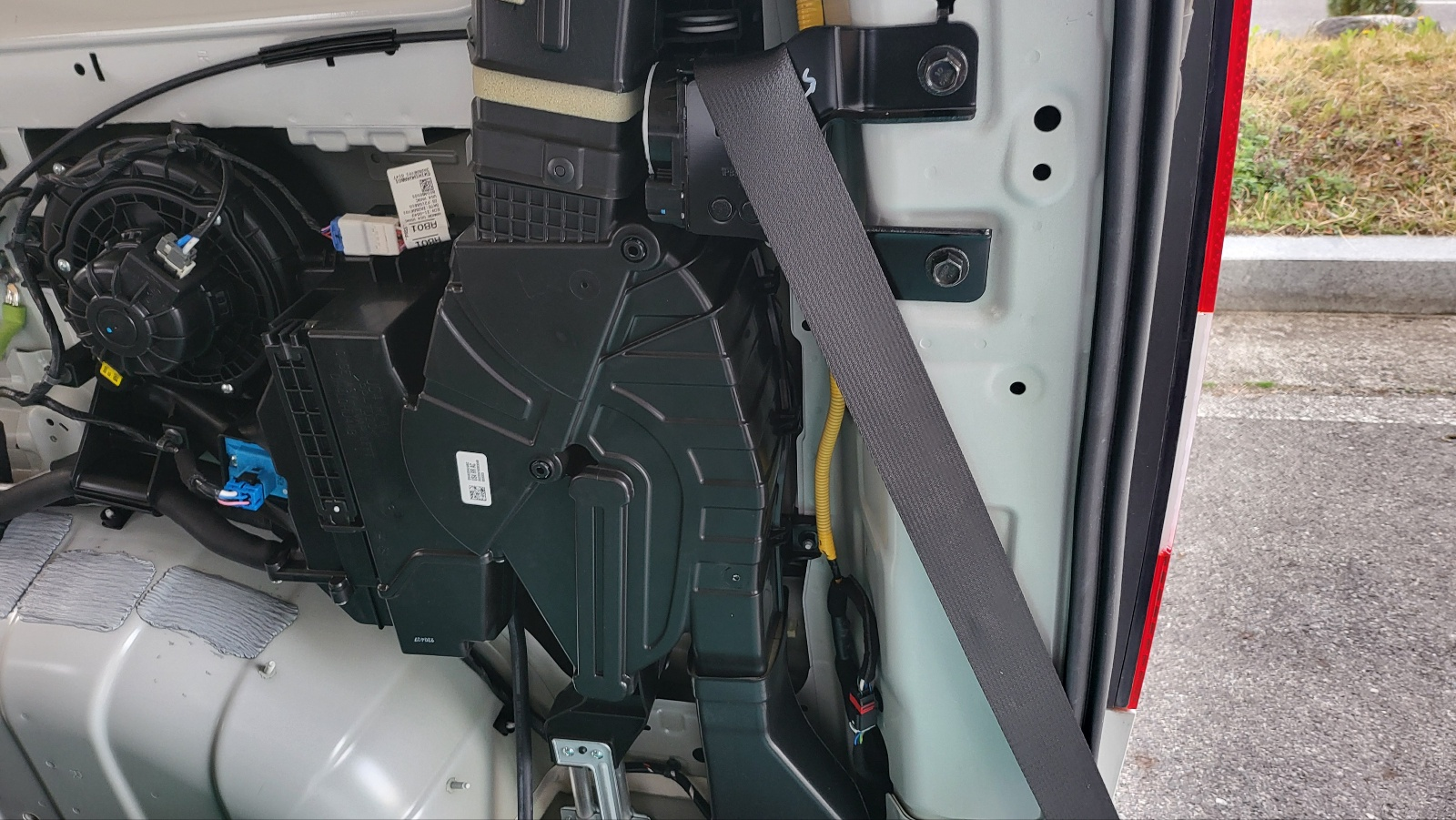

위 사진에서는 안보이는데, 사이드 도어 열어서 보이는 안전벨트 볼트(아래 사진의 주황색 원) 도 풀어야 한다.

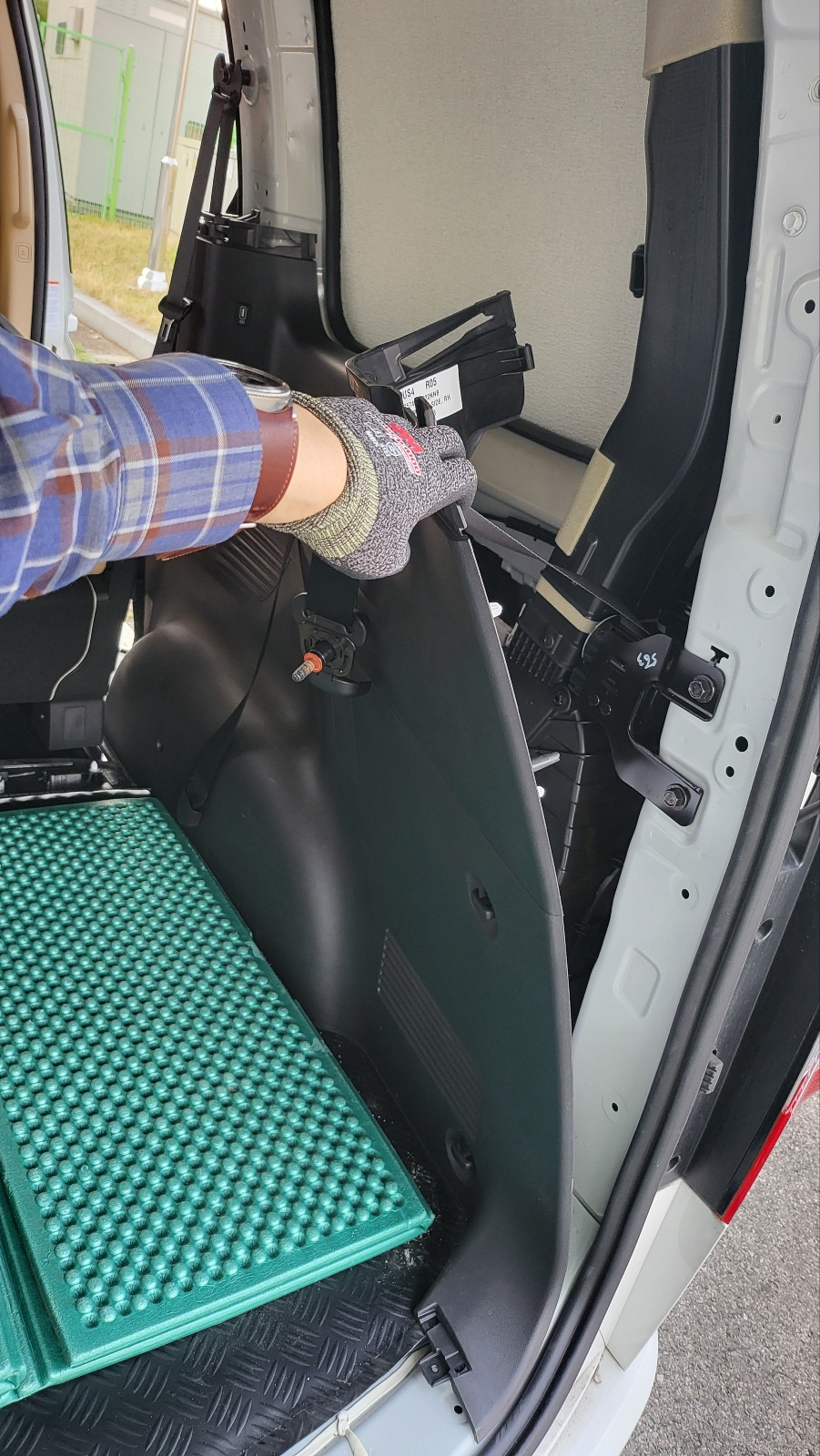

사이드 트림 뒷부분 탈거

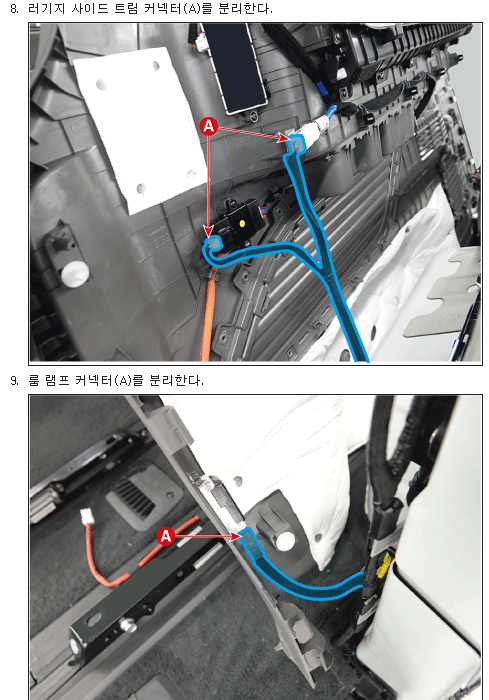

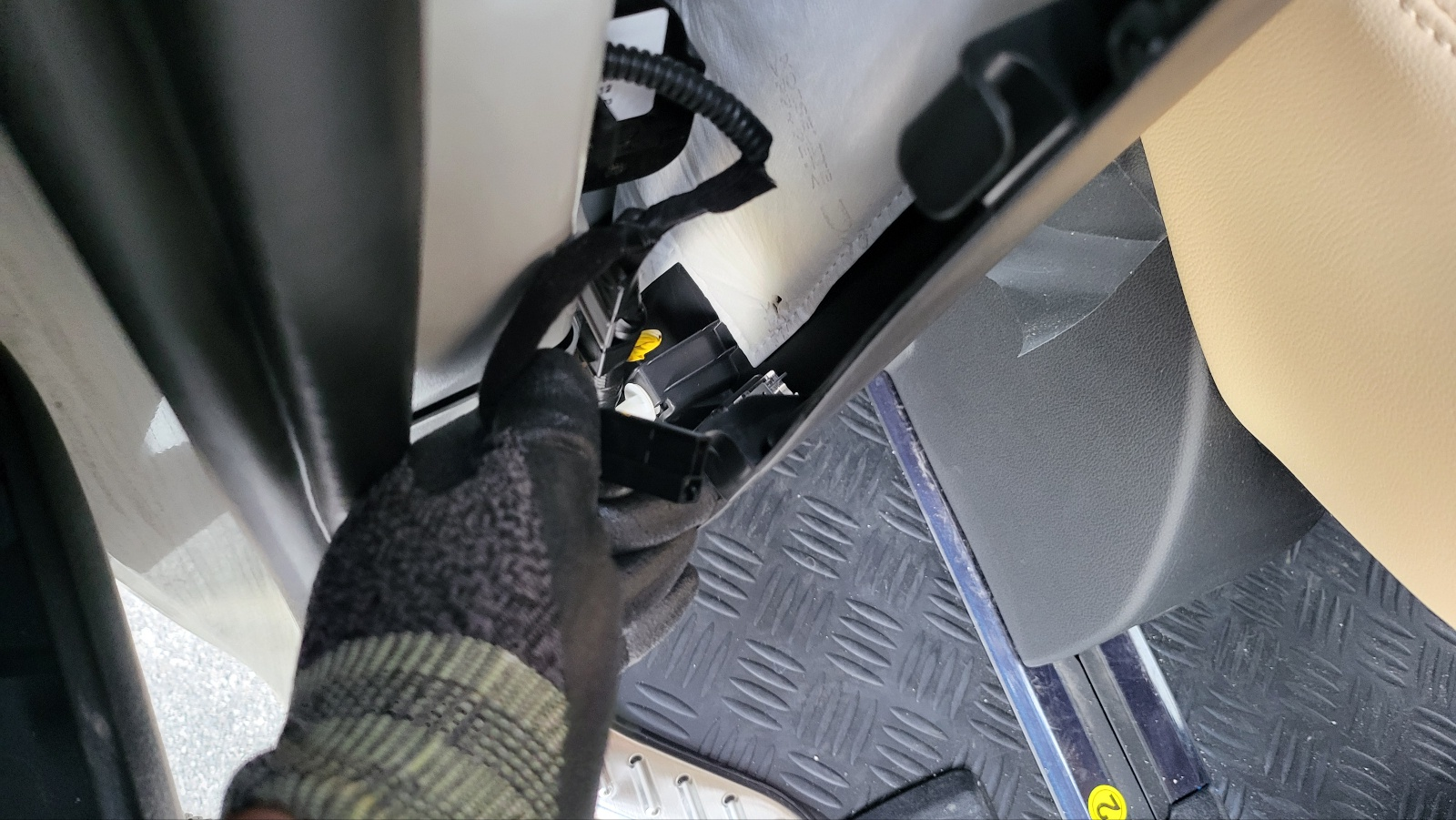

앞부분 탈거하면서 , 커넥터 2개 분리.

- 아래 사진 . 조명 으로 연결된 커넥터 분리한 상태.



아래 사진 . USB 충전 모듈로 연결된 커넥터 분리.



트림 탈거 완료

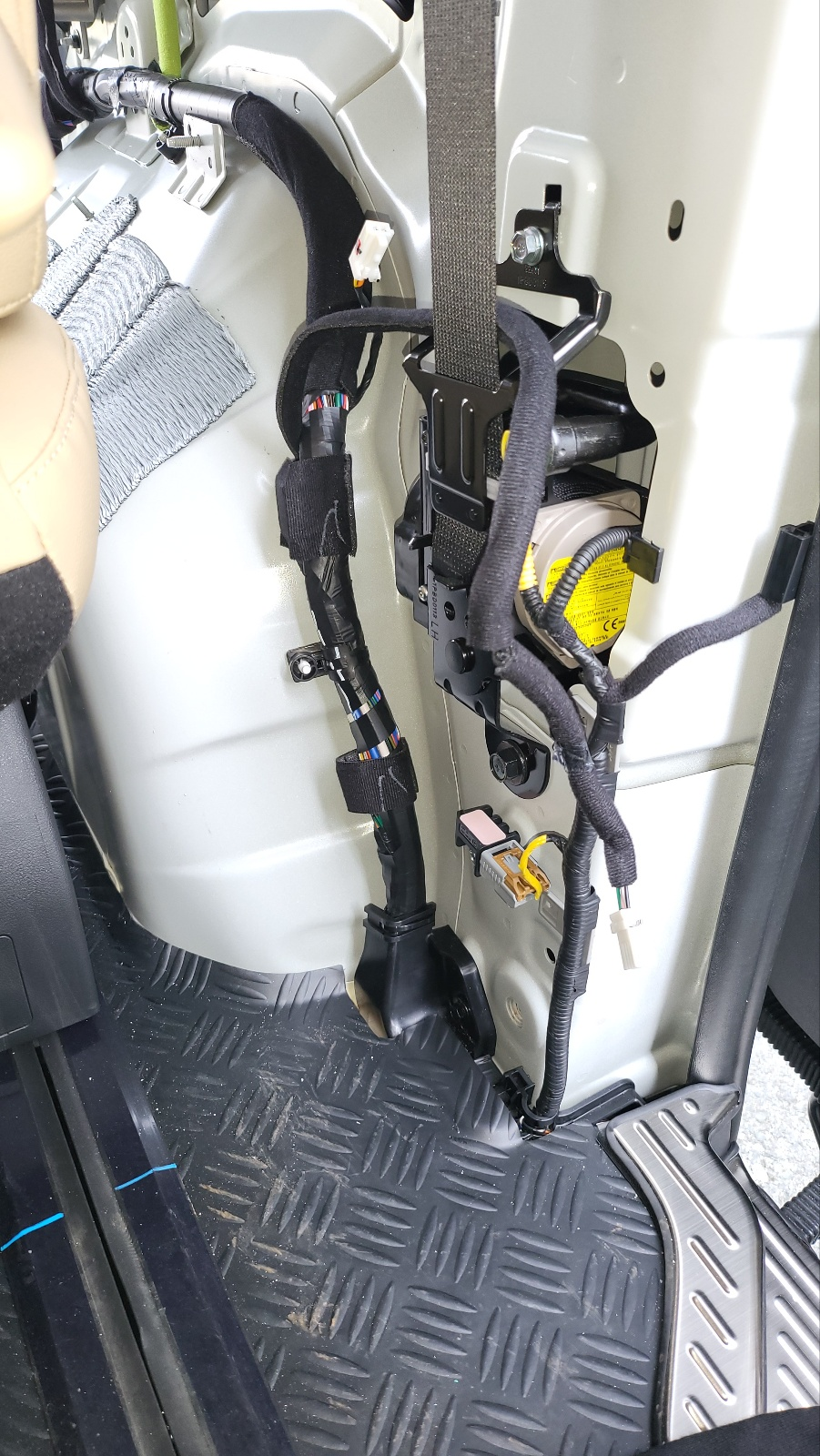

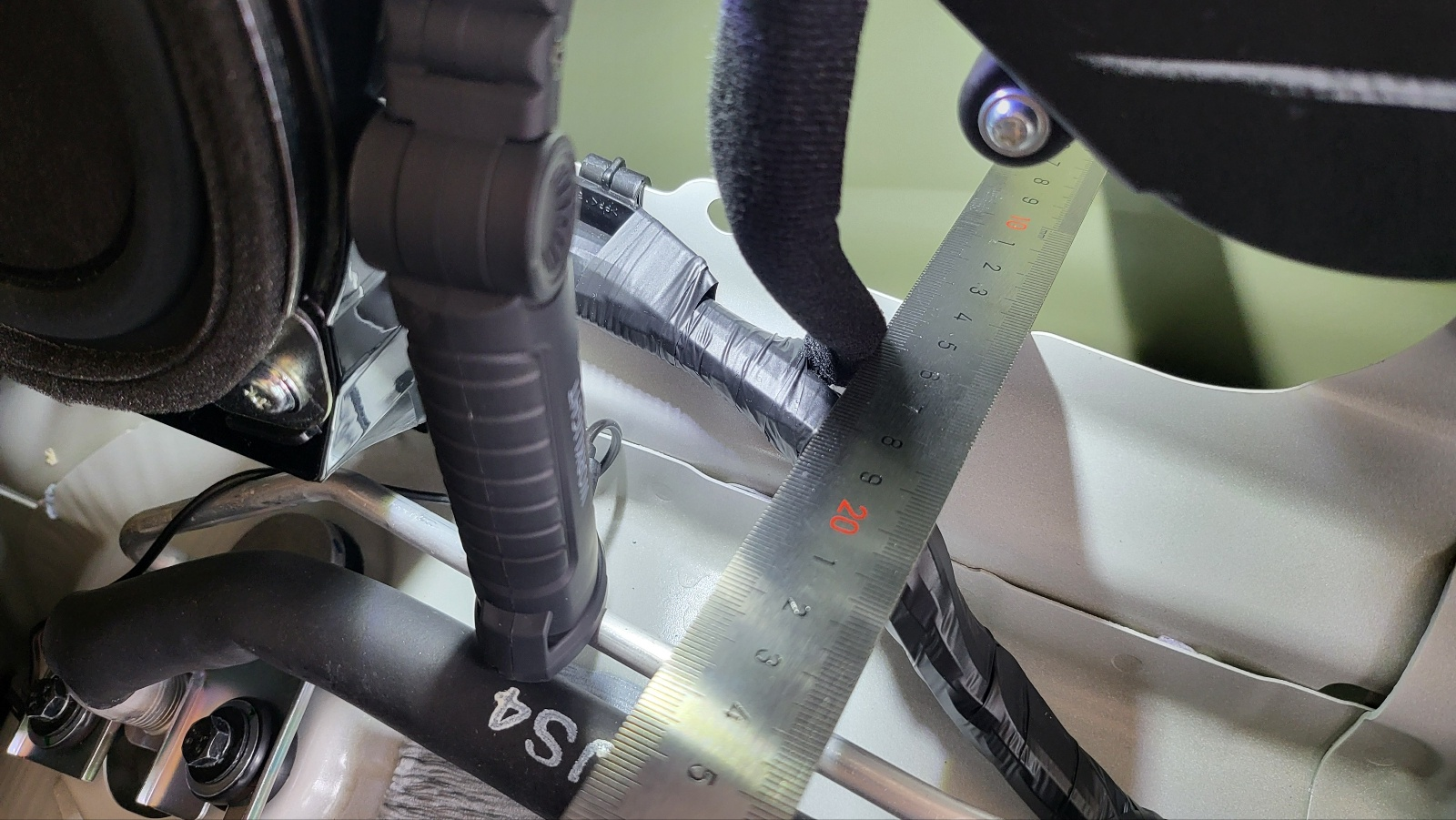

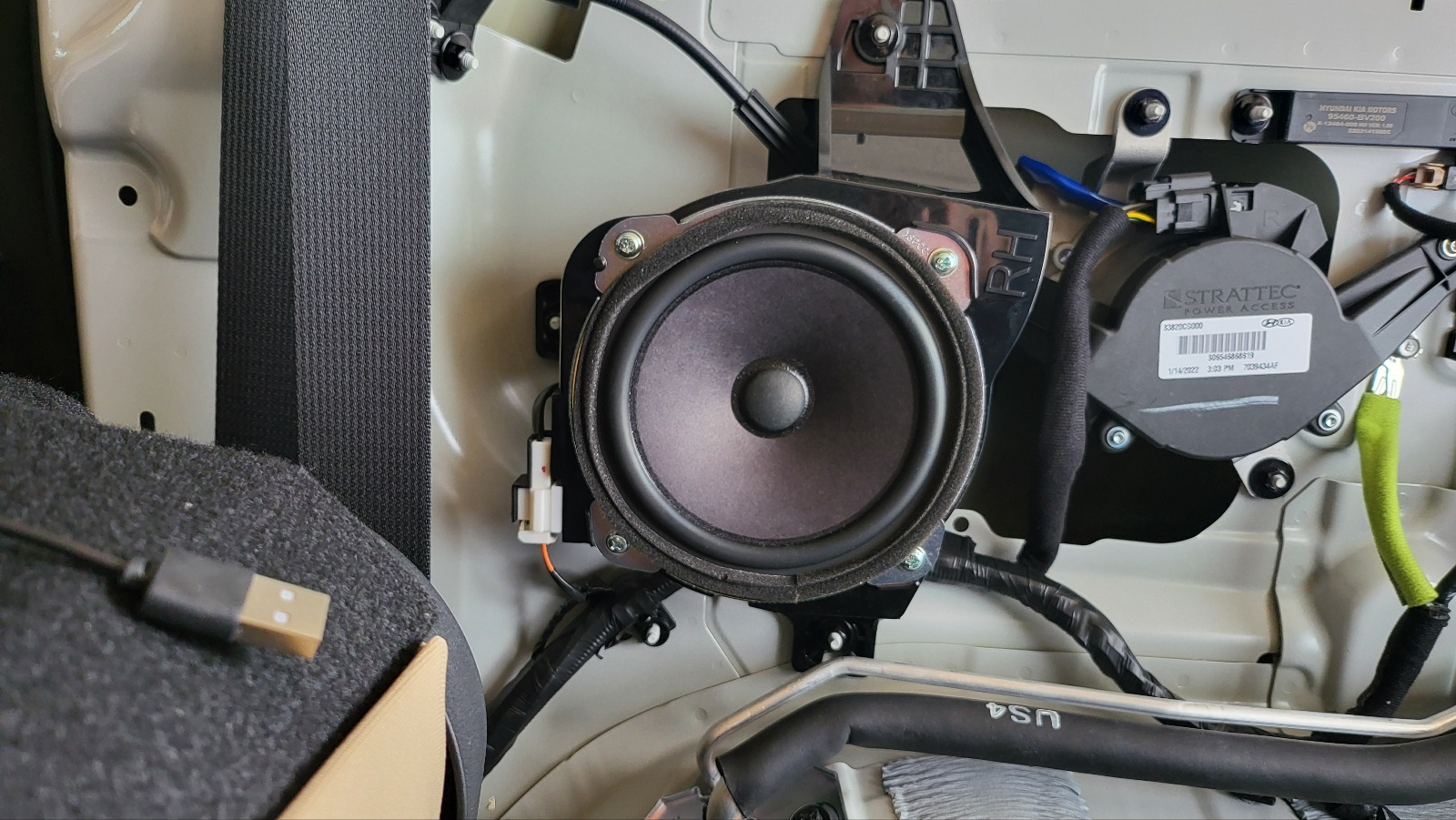

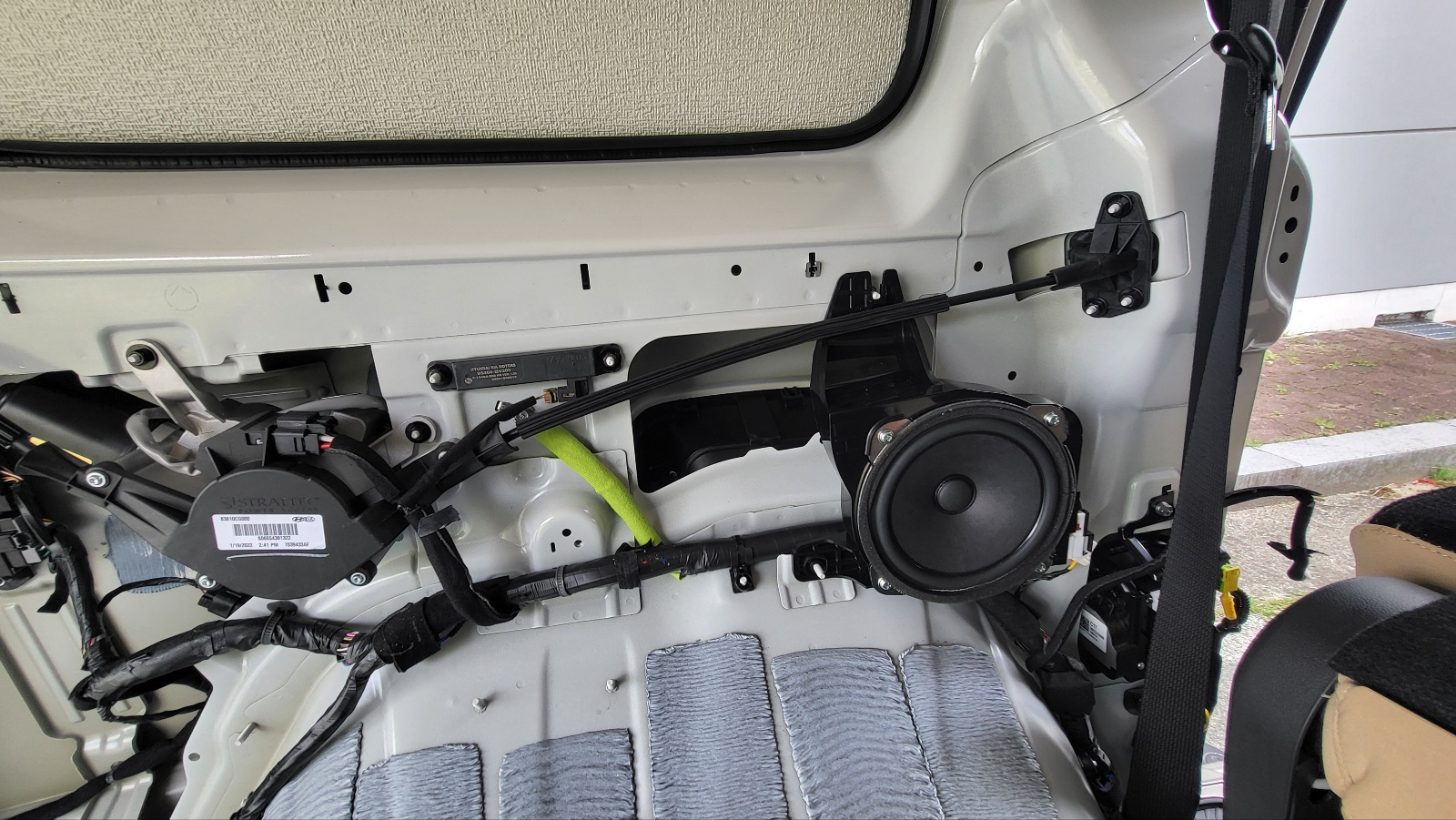

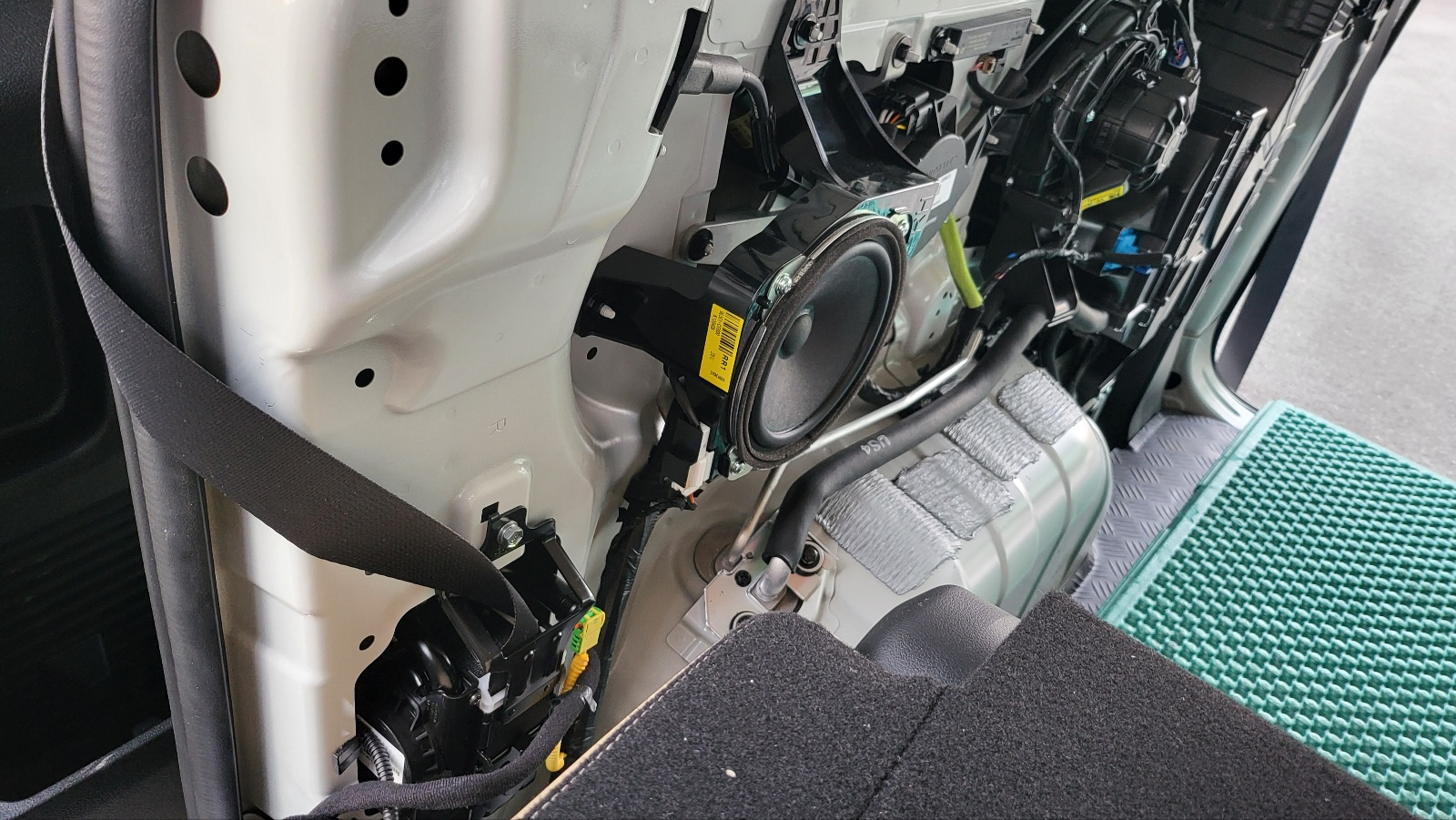

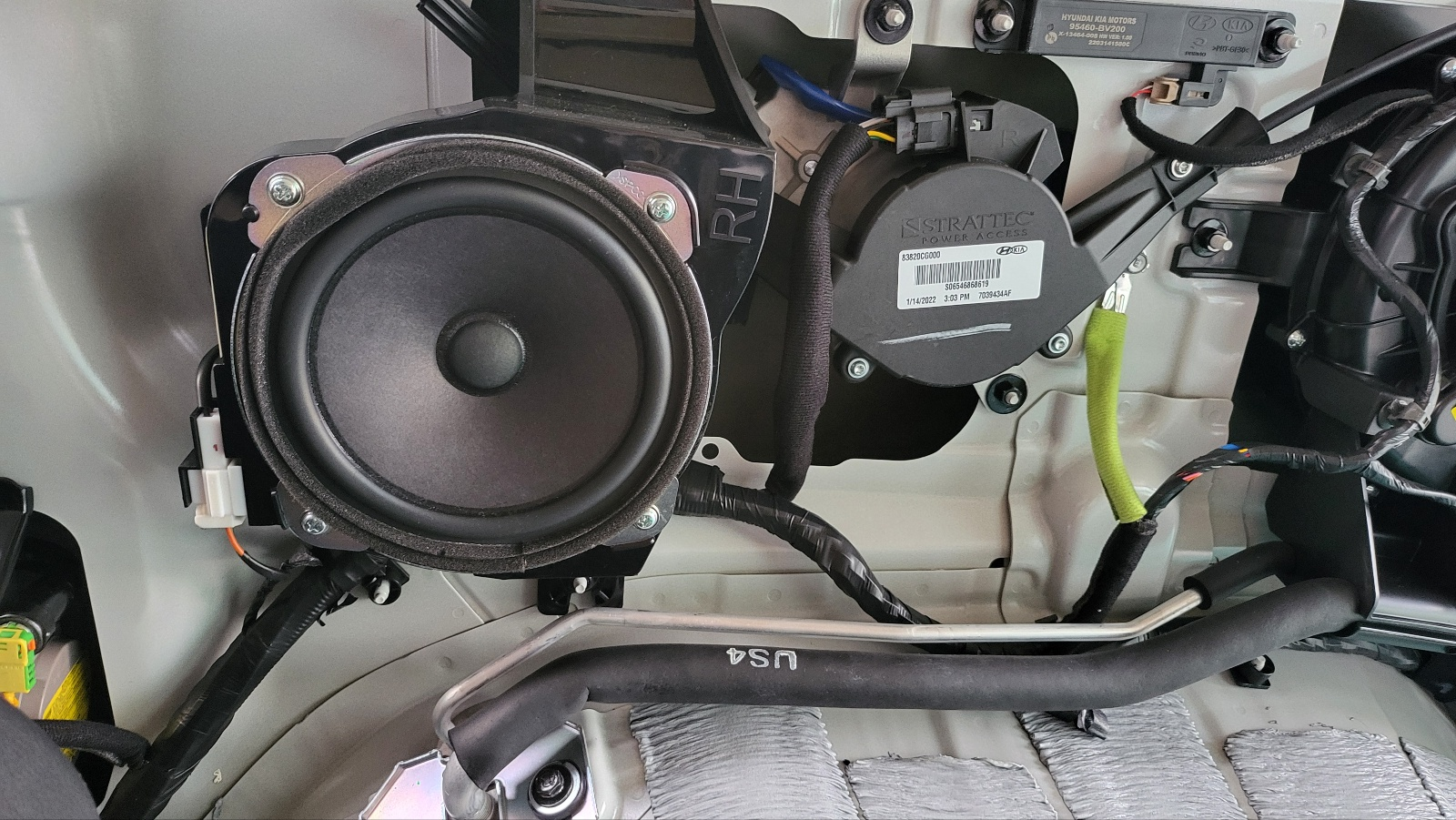

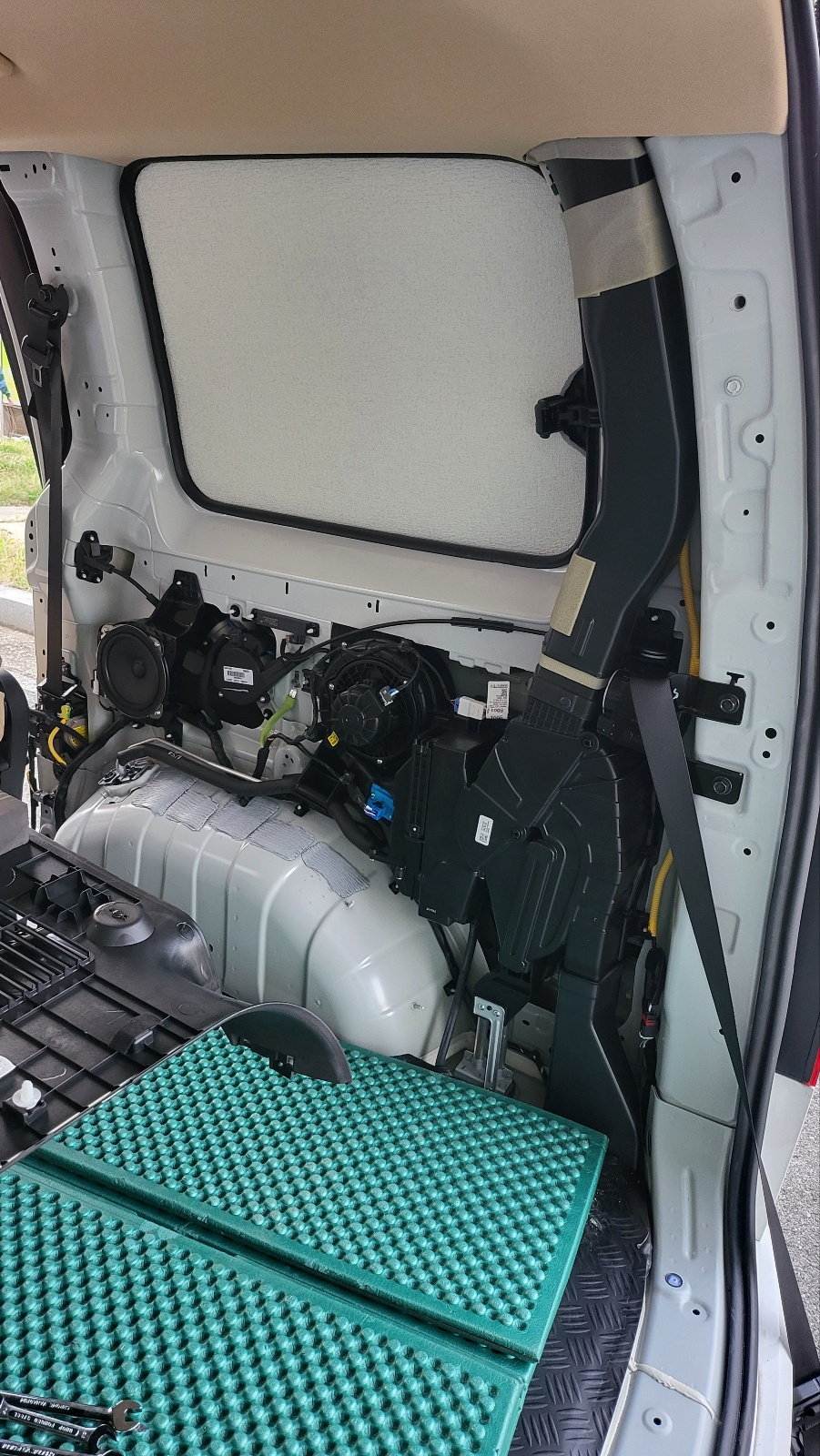

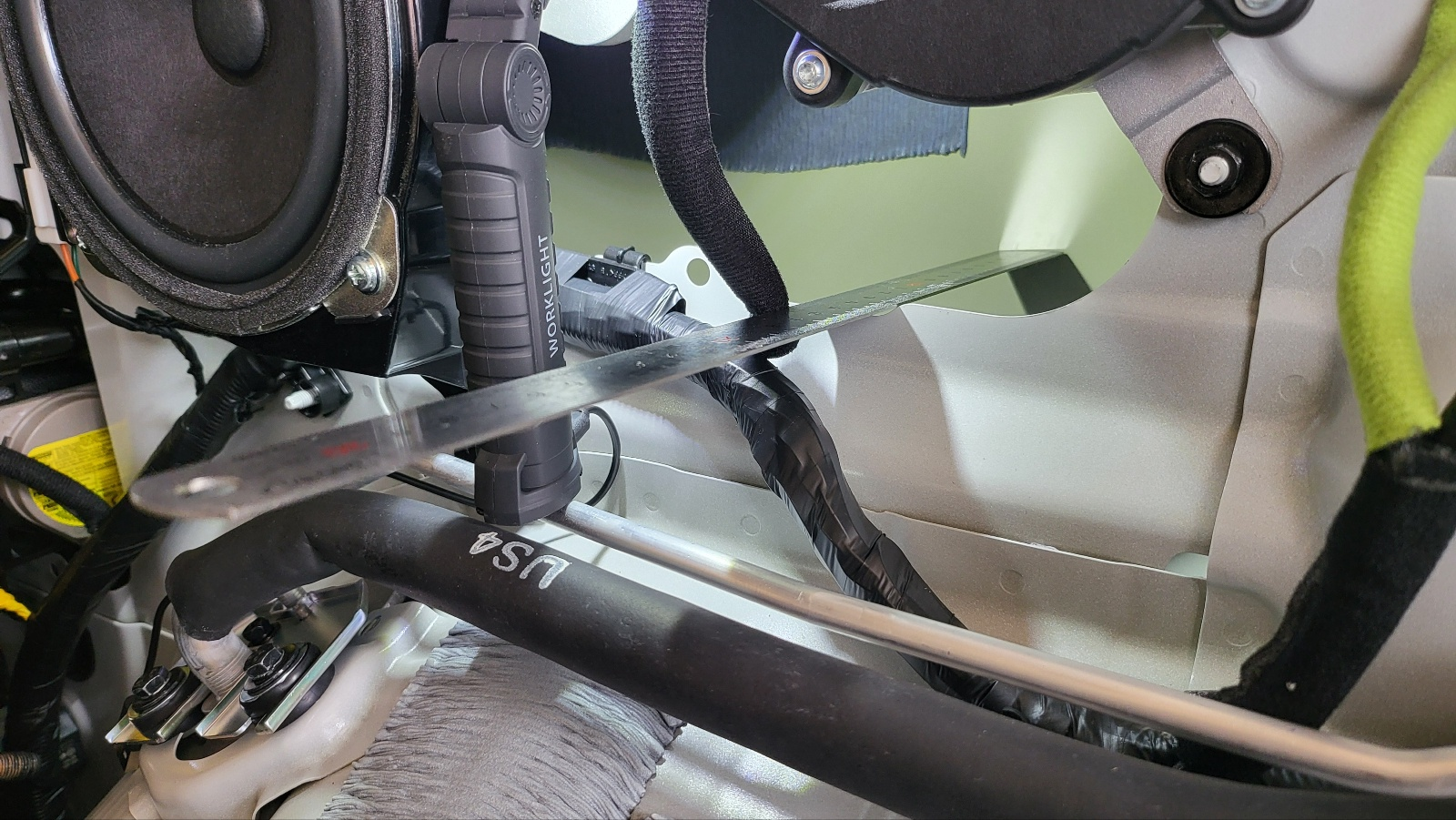

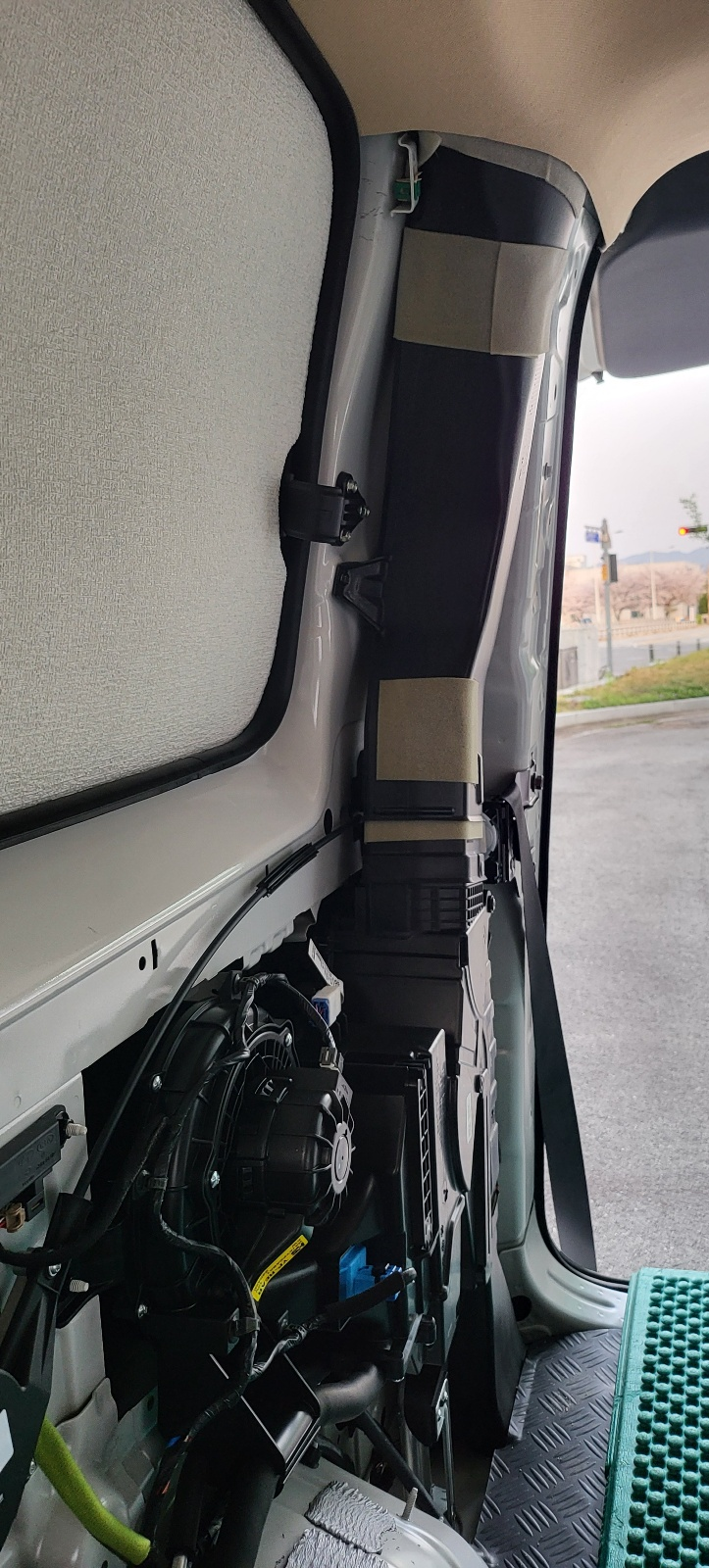

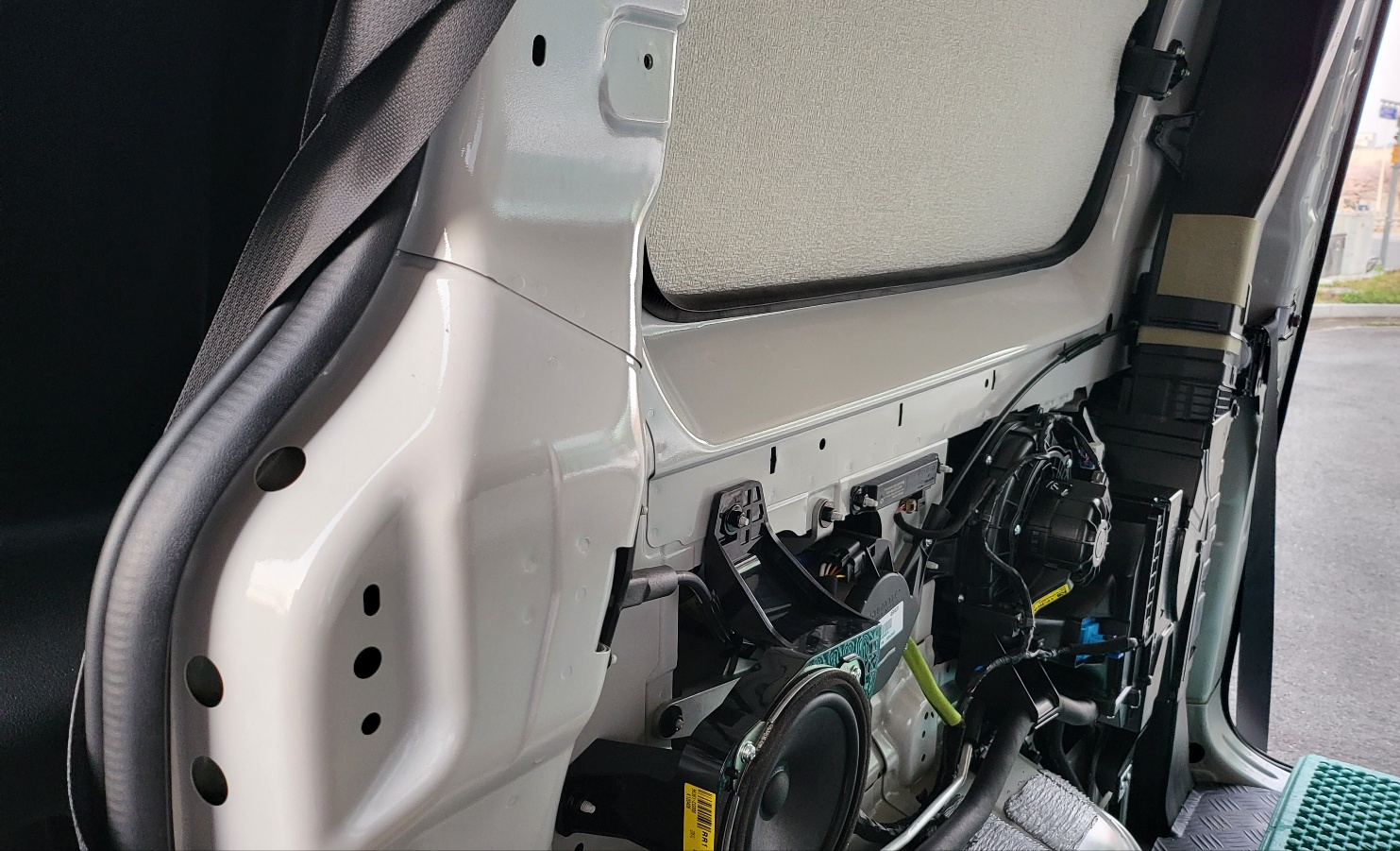

스피커 뒤쪽  최외각 철판이 차체 외부 철판. 내부 철판부터 14cm.

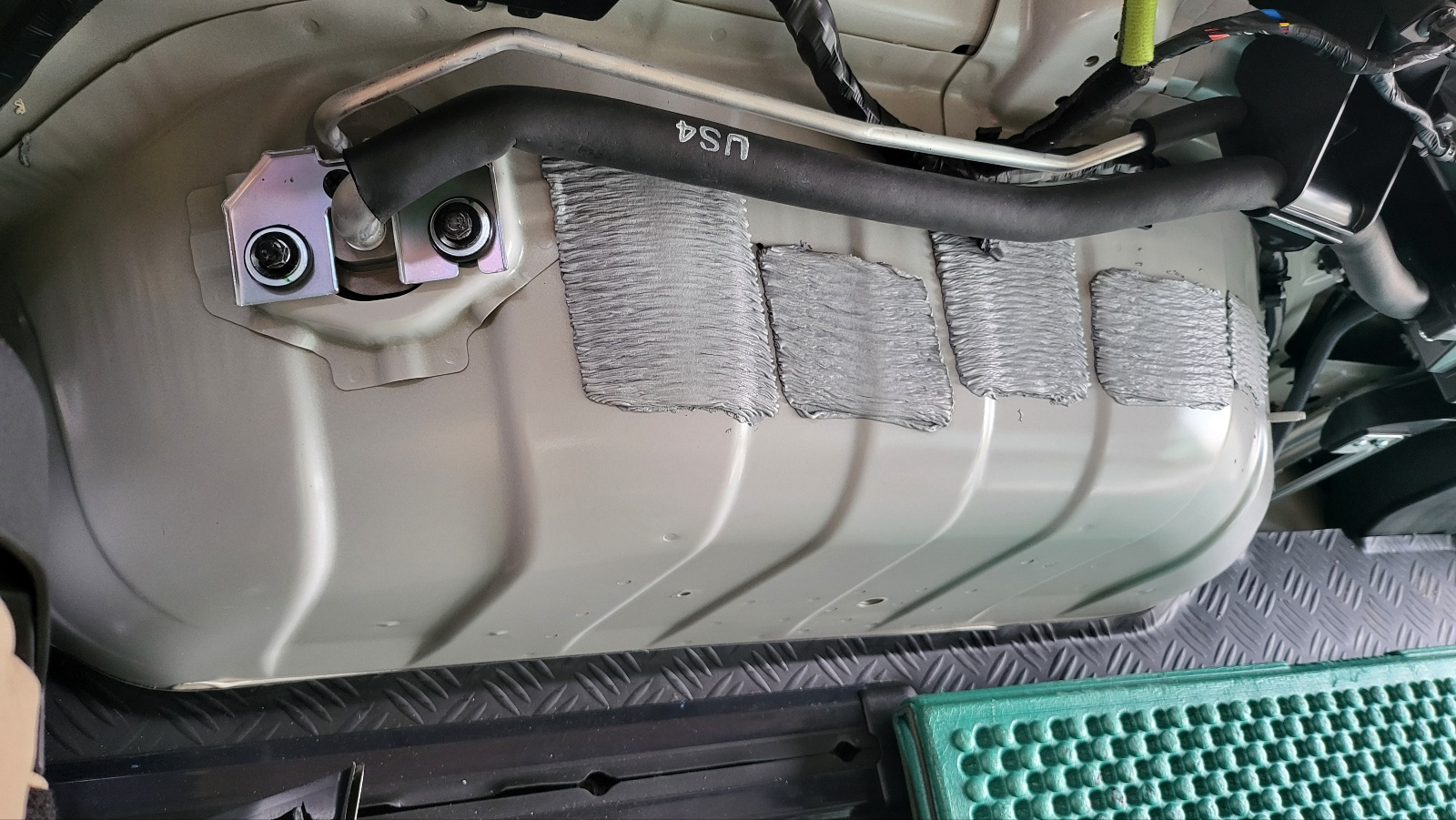

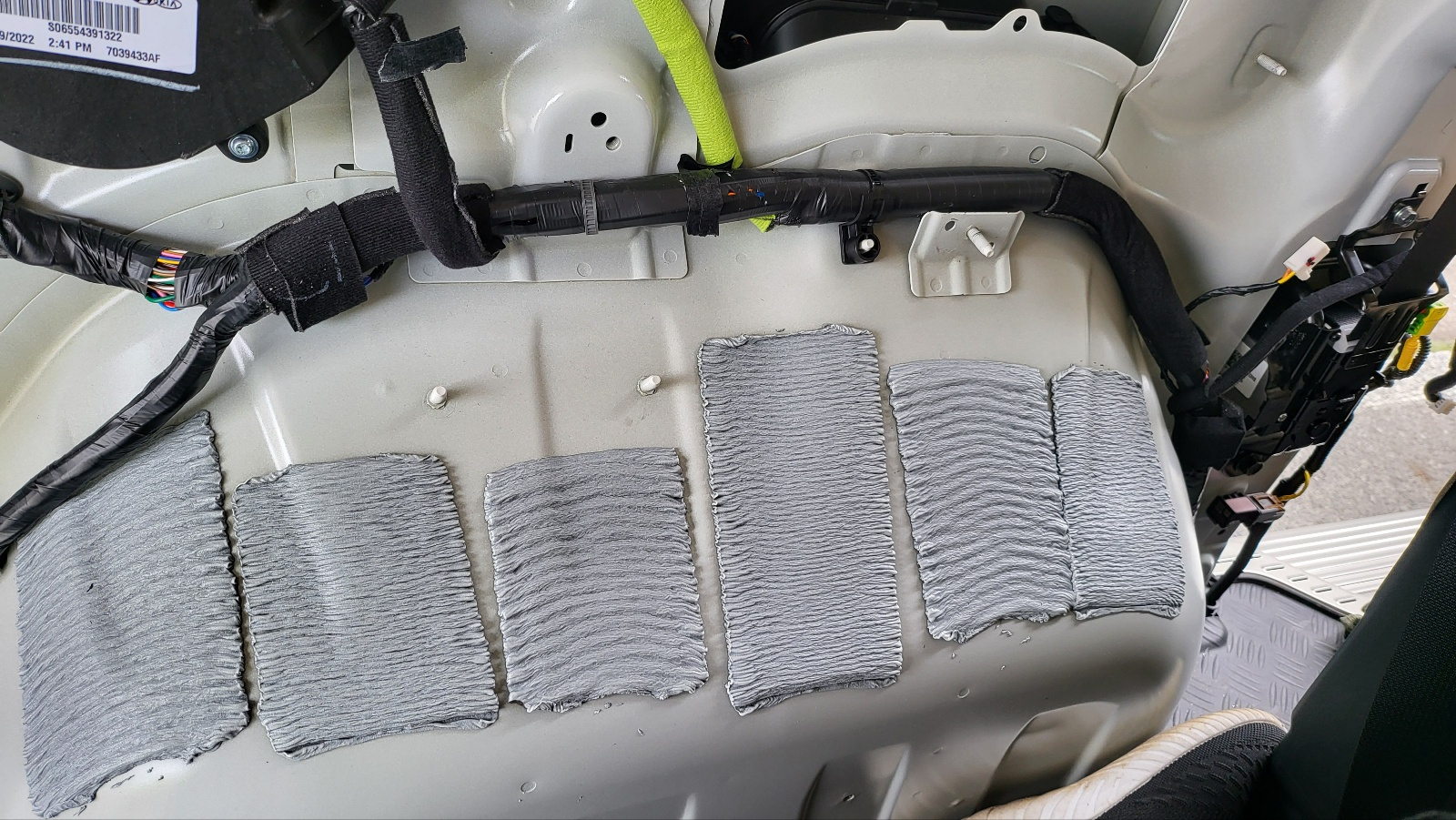

- 철판에 부착되어 있는 검정색 시트 :  진동 방지목적의 순정 방진재.

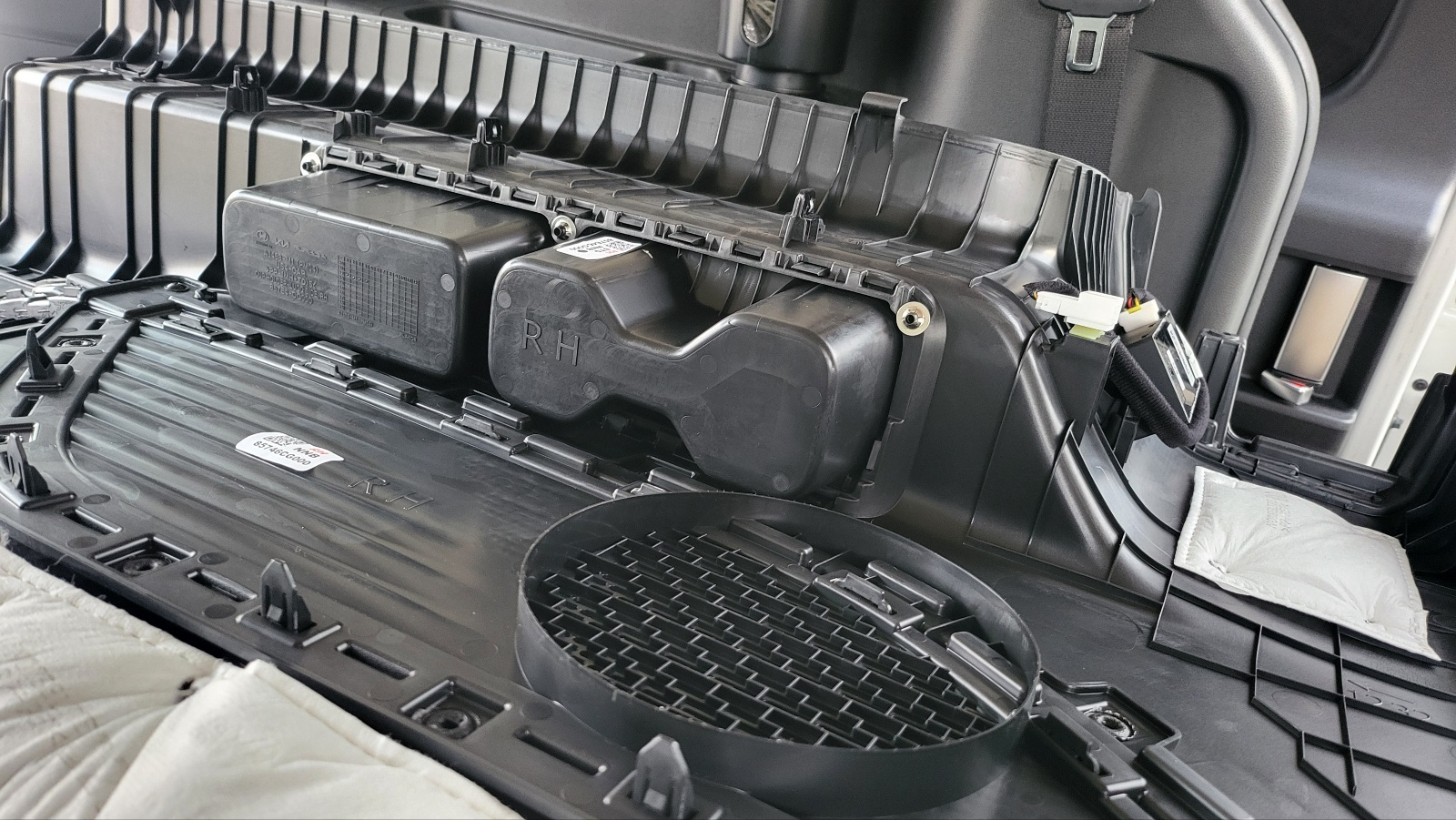

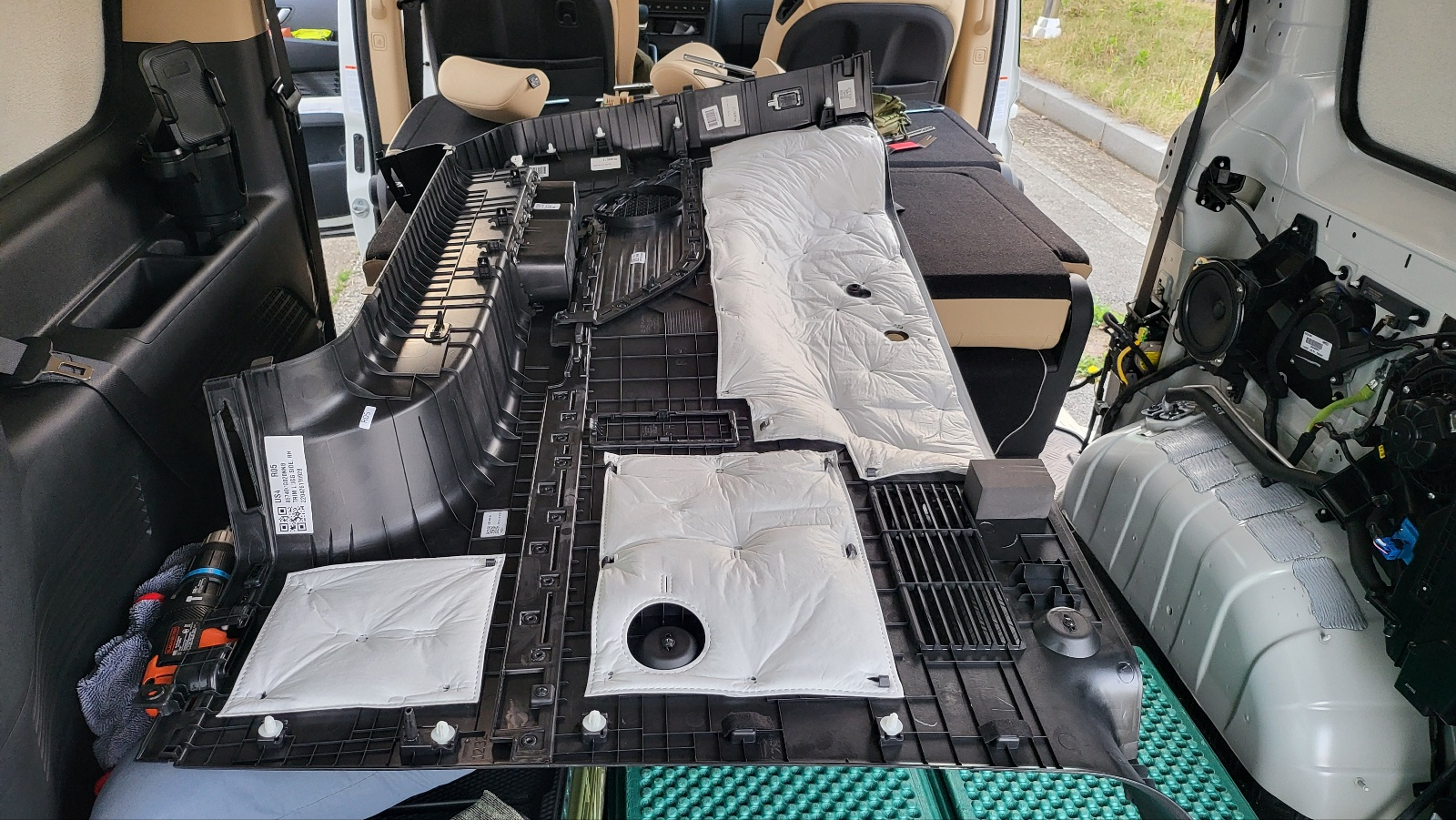

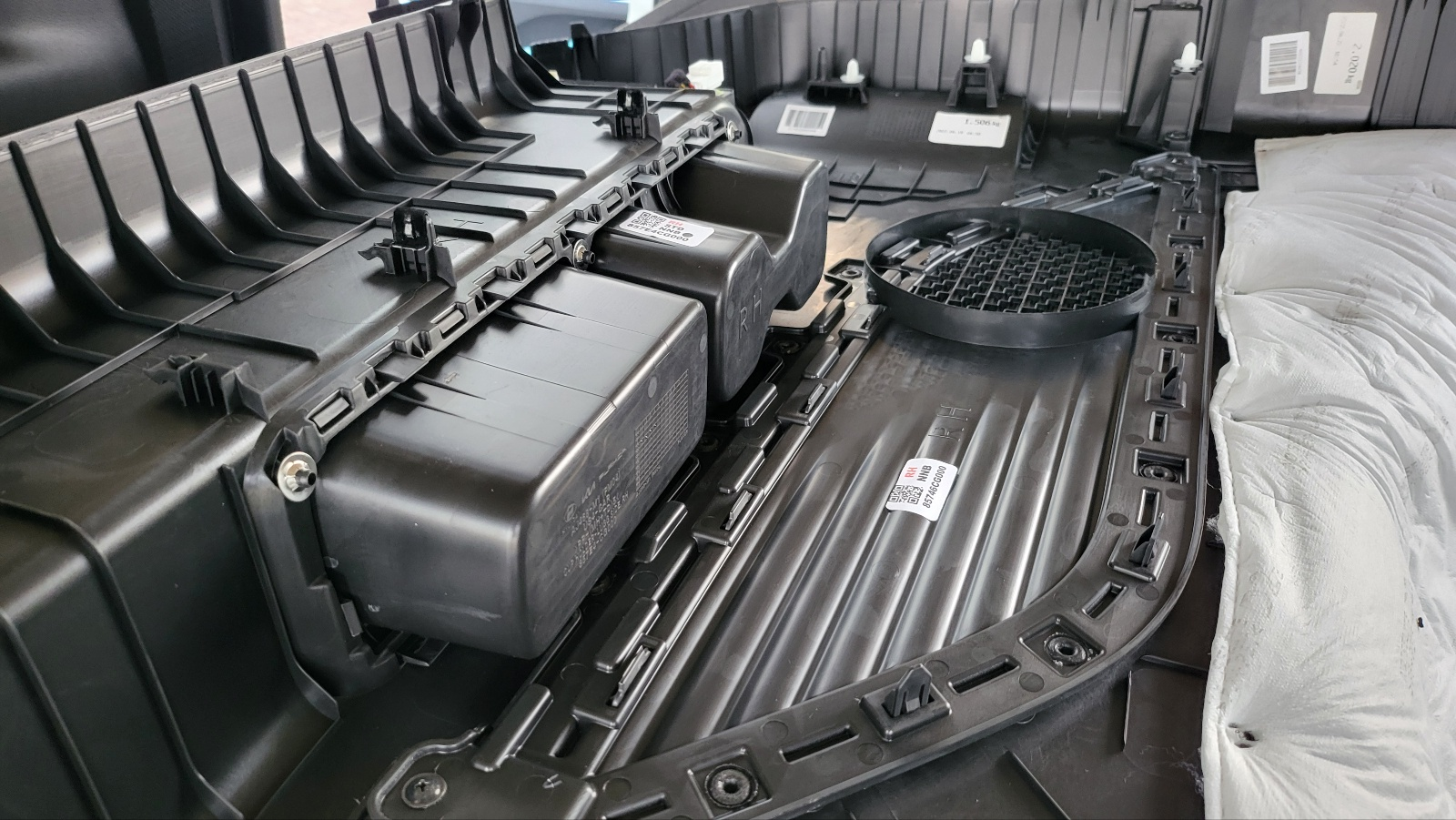

트림 이면

- 소음 방지용 천이 부착되어있다.

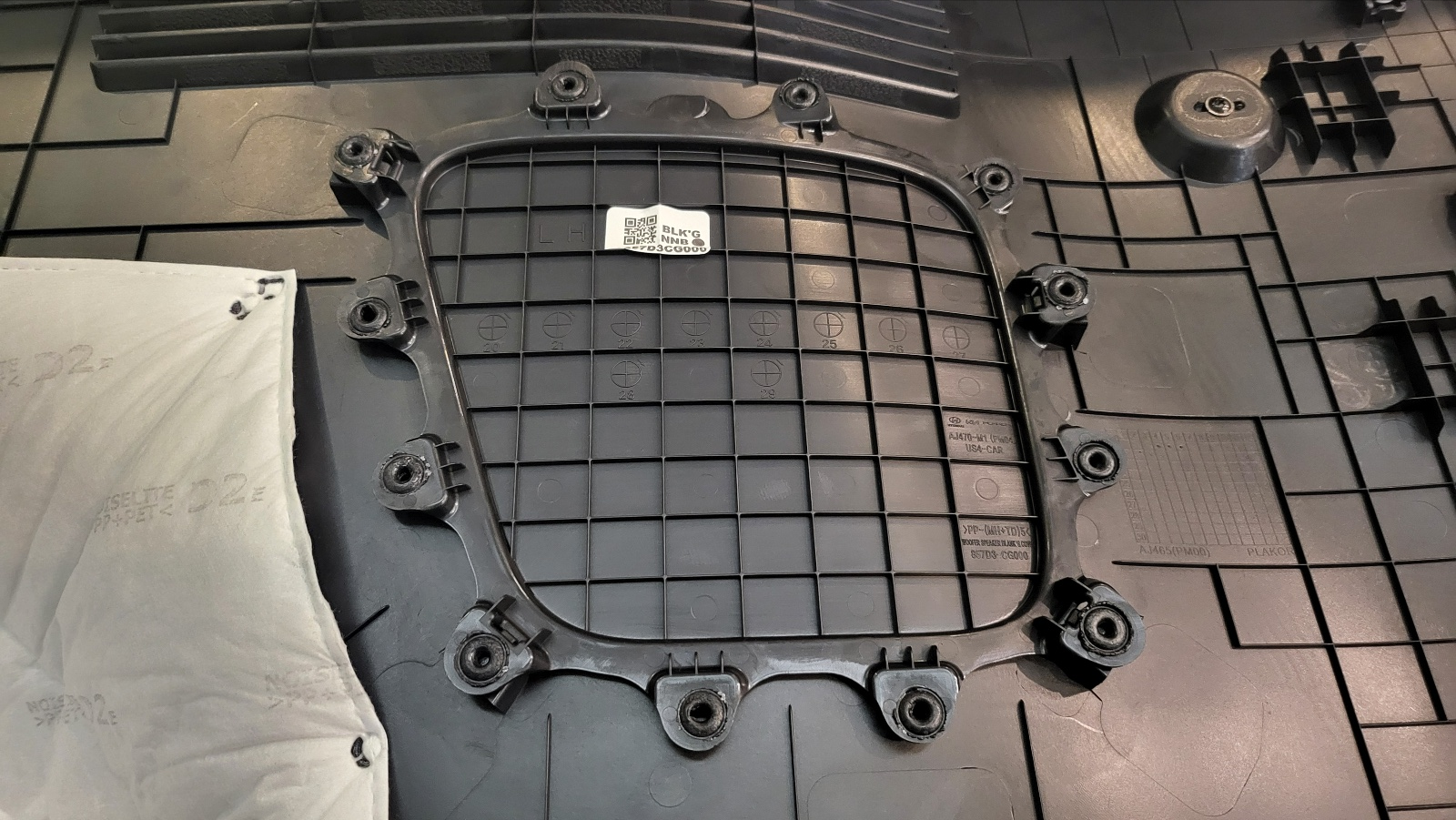

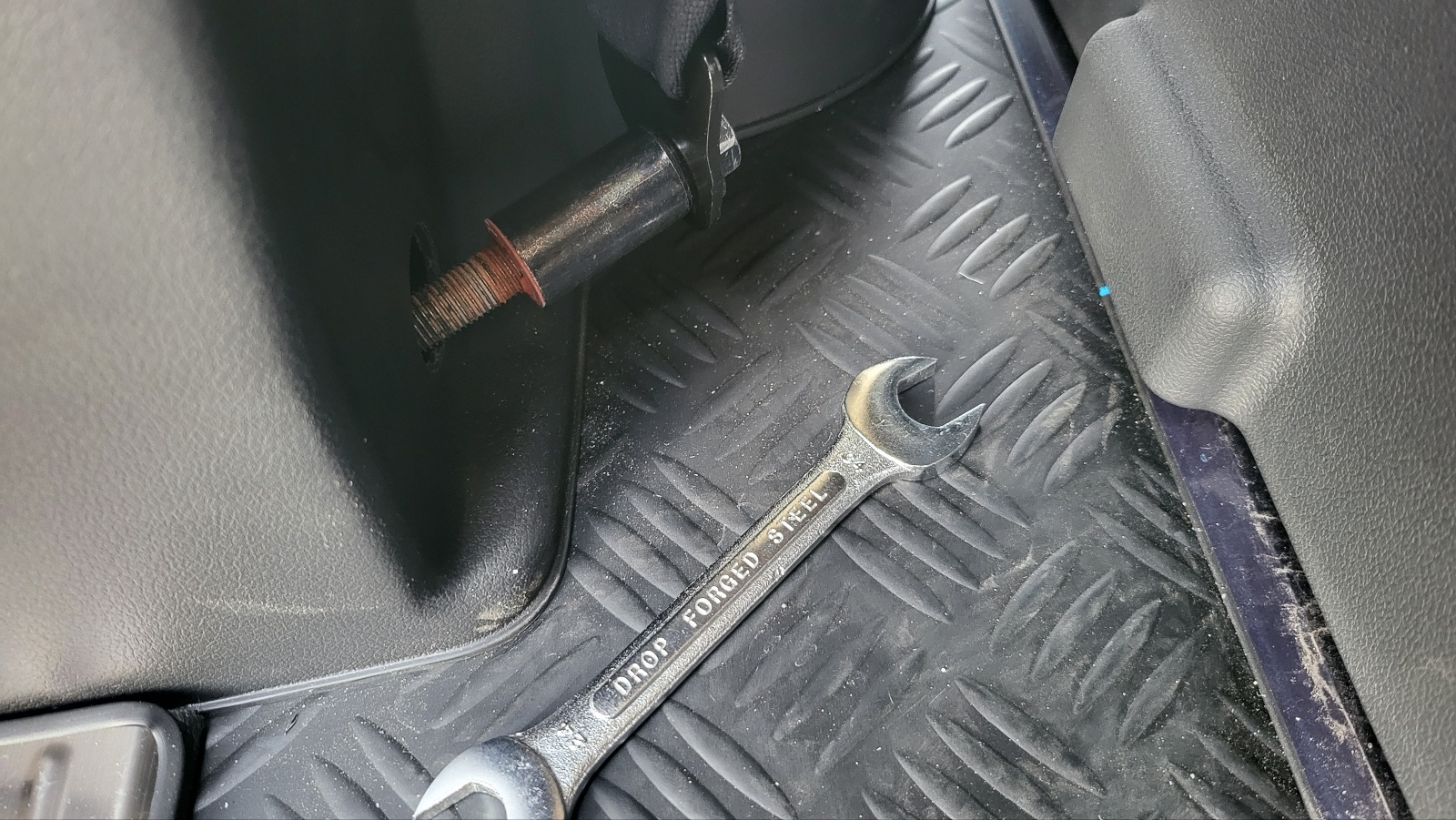

아래 사진 : 그물망 고리 볼트로 체결되어있음.













탈거 상세 - 왼쪽.

트림 탈거 방법은 오른쪽과 동일.

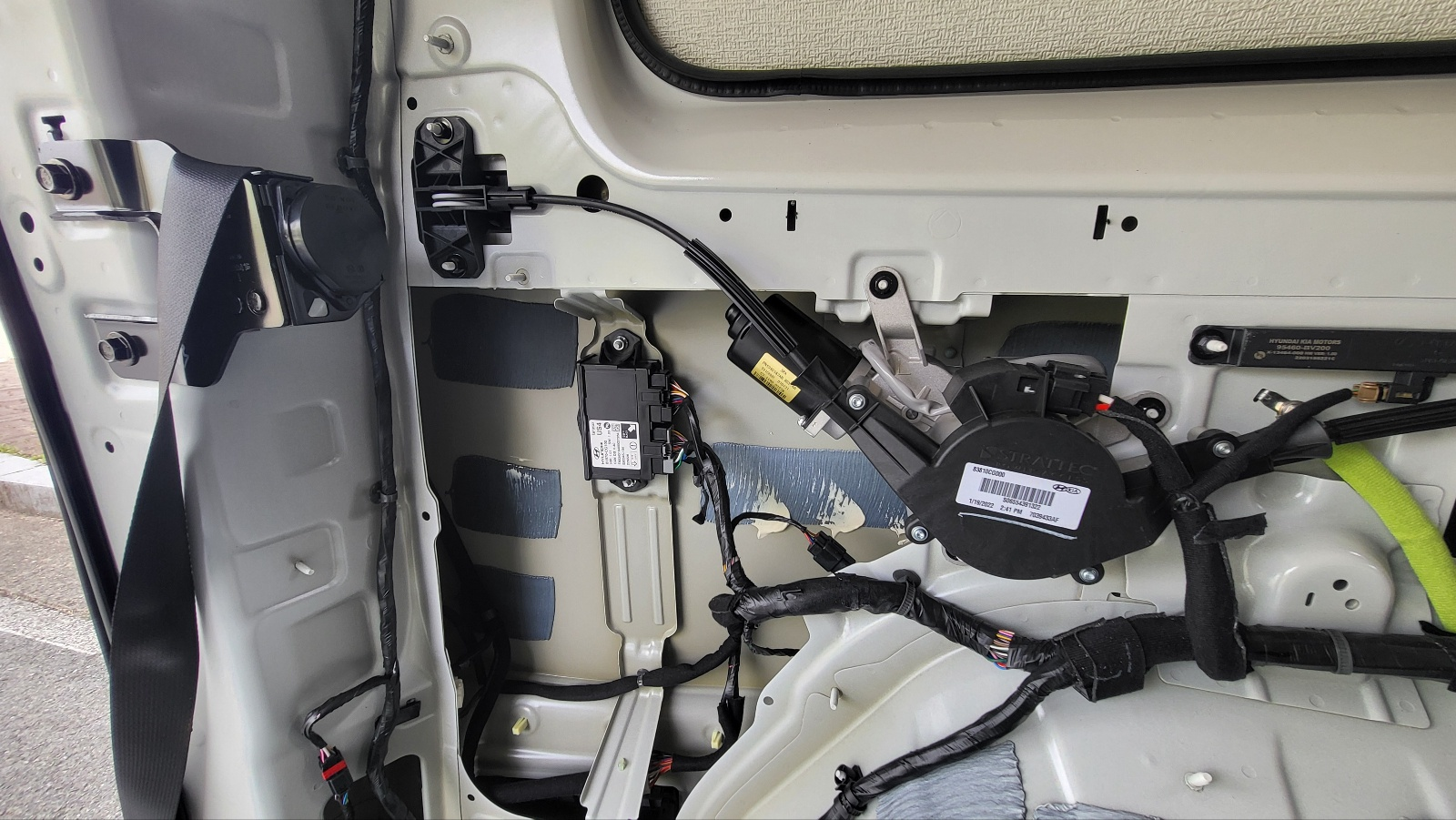

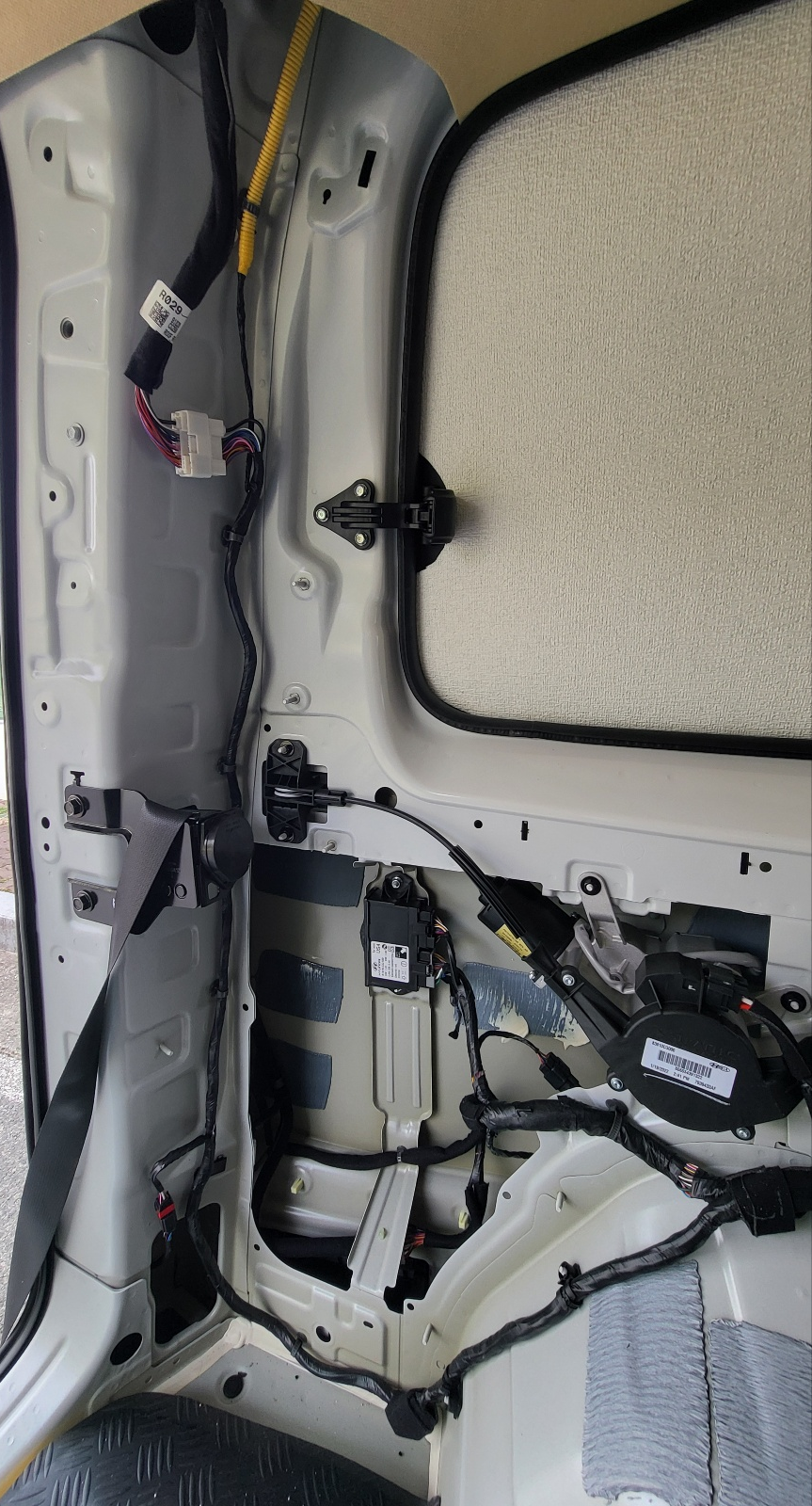

내부 상황은 오른쪽과 달리 심플하며, 여유 공간 많음.

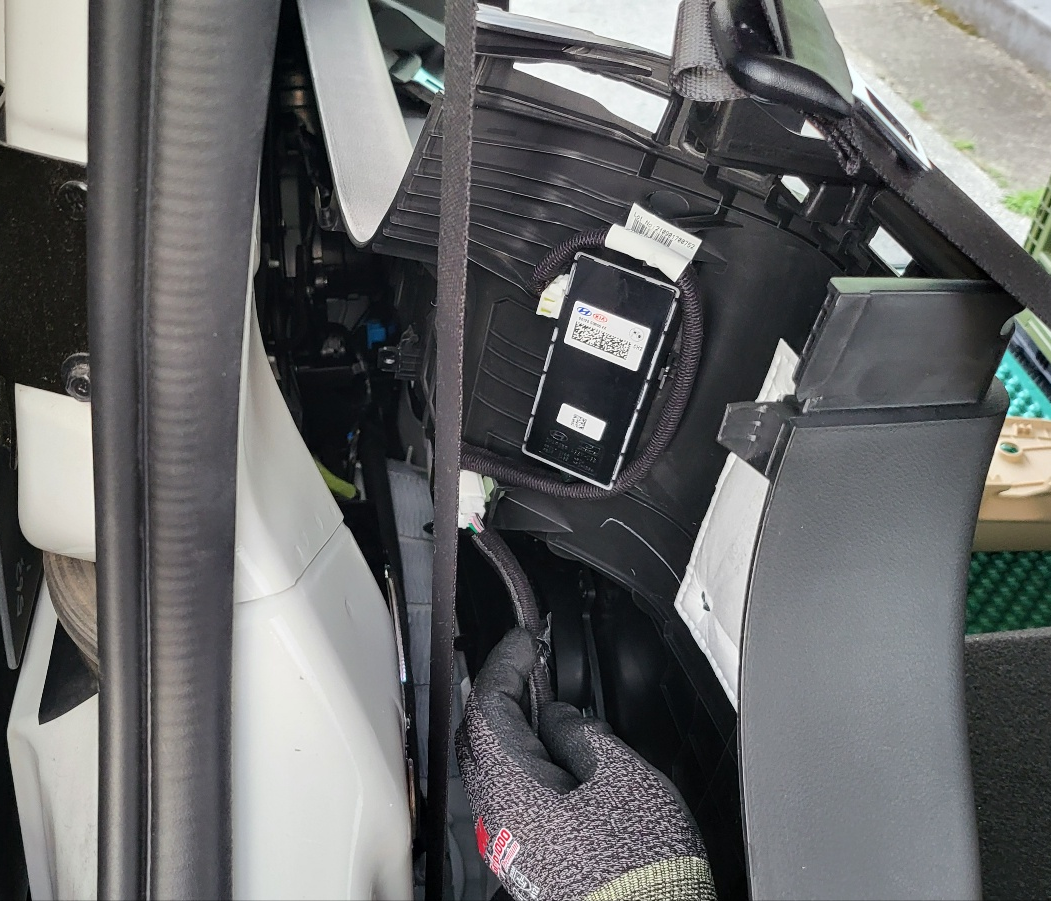

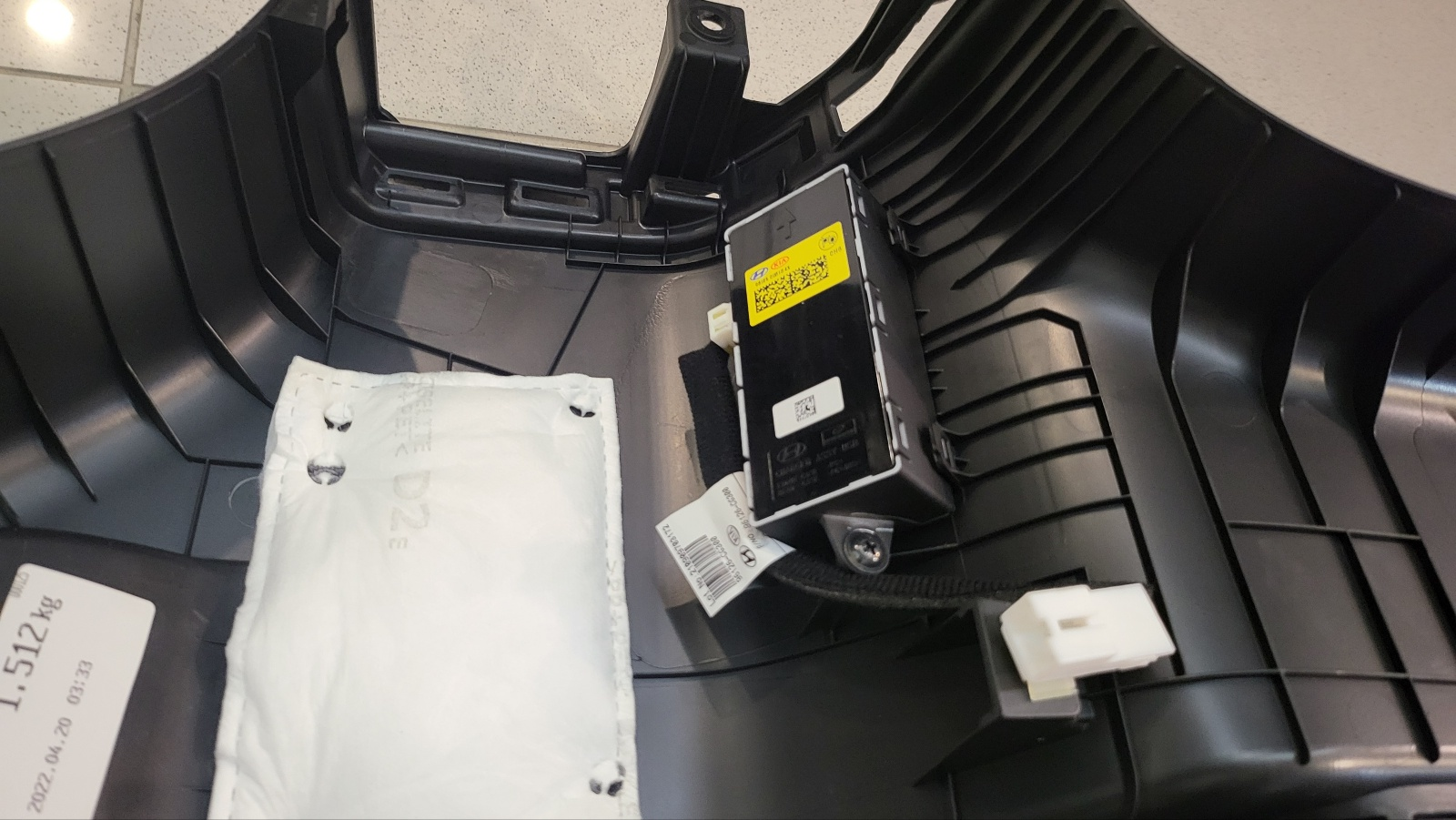

아래 사진에서 중앙에 보이는 직 사각형 검정색 모듈 : 전동식  테일게이트 메인 모듈. 커넥터 핀맵 상세정보 : https://igotit.tistory.com/5511

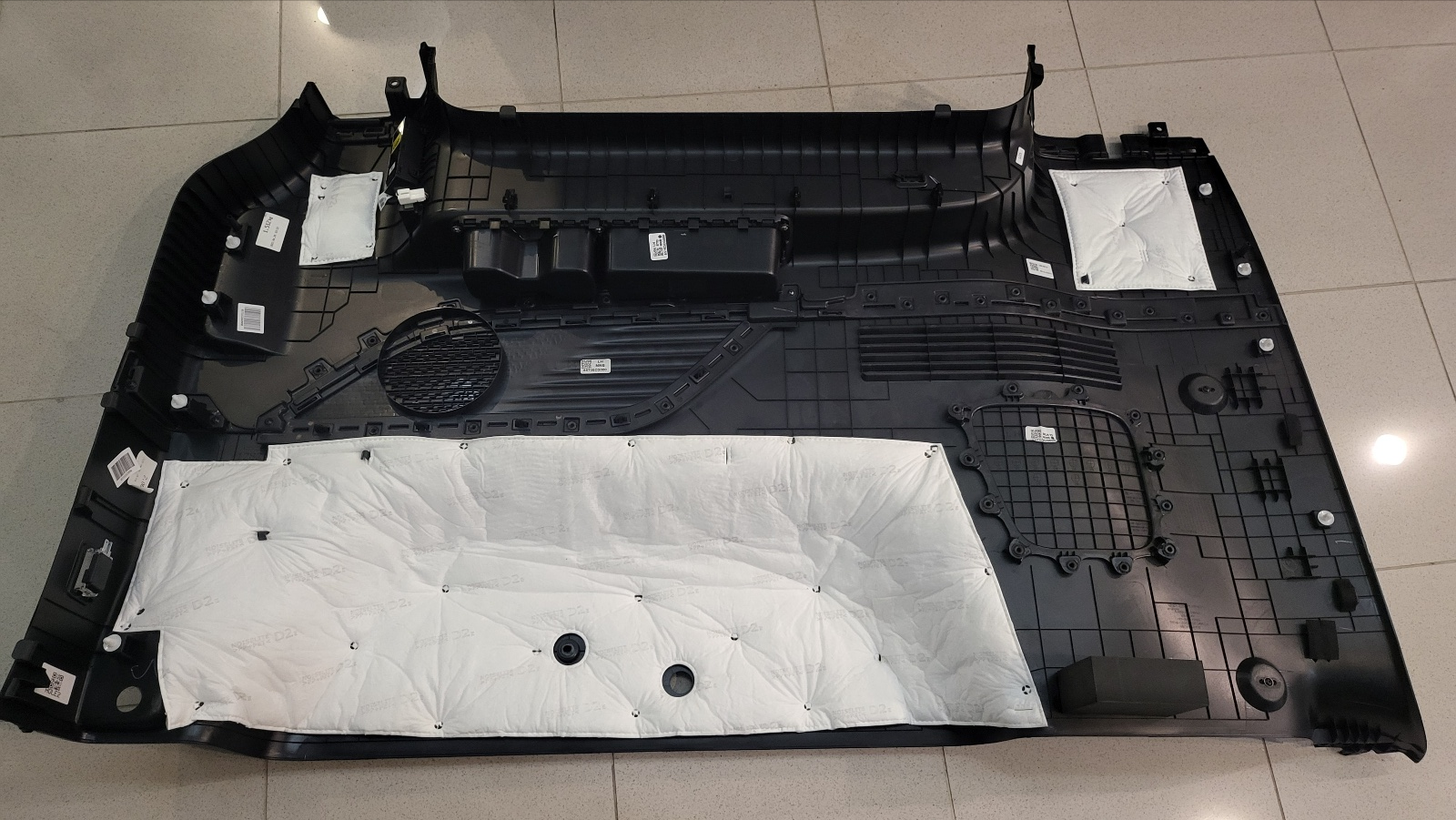

왼쪽 트림 뒷면 상세



- 분리 사출된 것들이 고정적으로 붙어있음. 분해 했다가 재조립 불가능 구성.



고정 장착 된 부분 상세

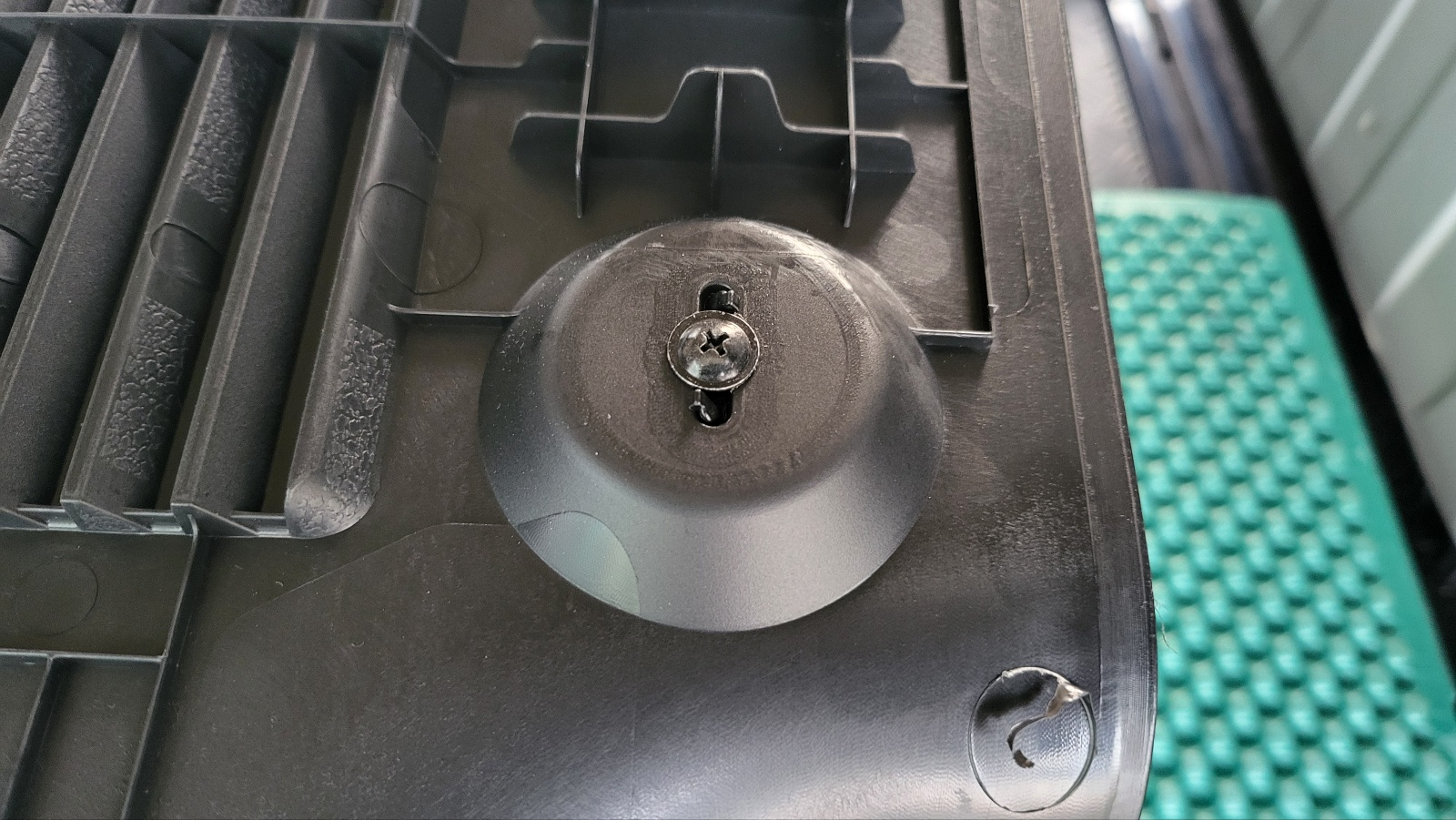

- 아래 사진의  홀에 끼워진 상태에서 초음파 융착 처리되어있음.

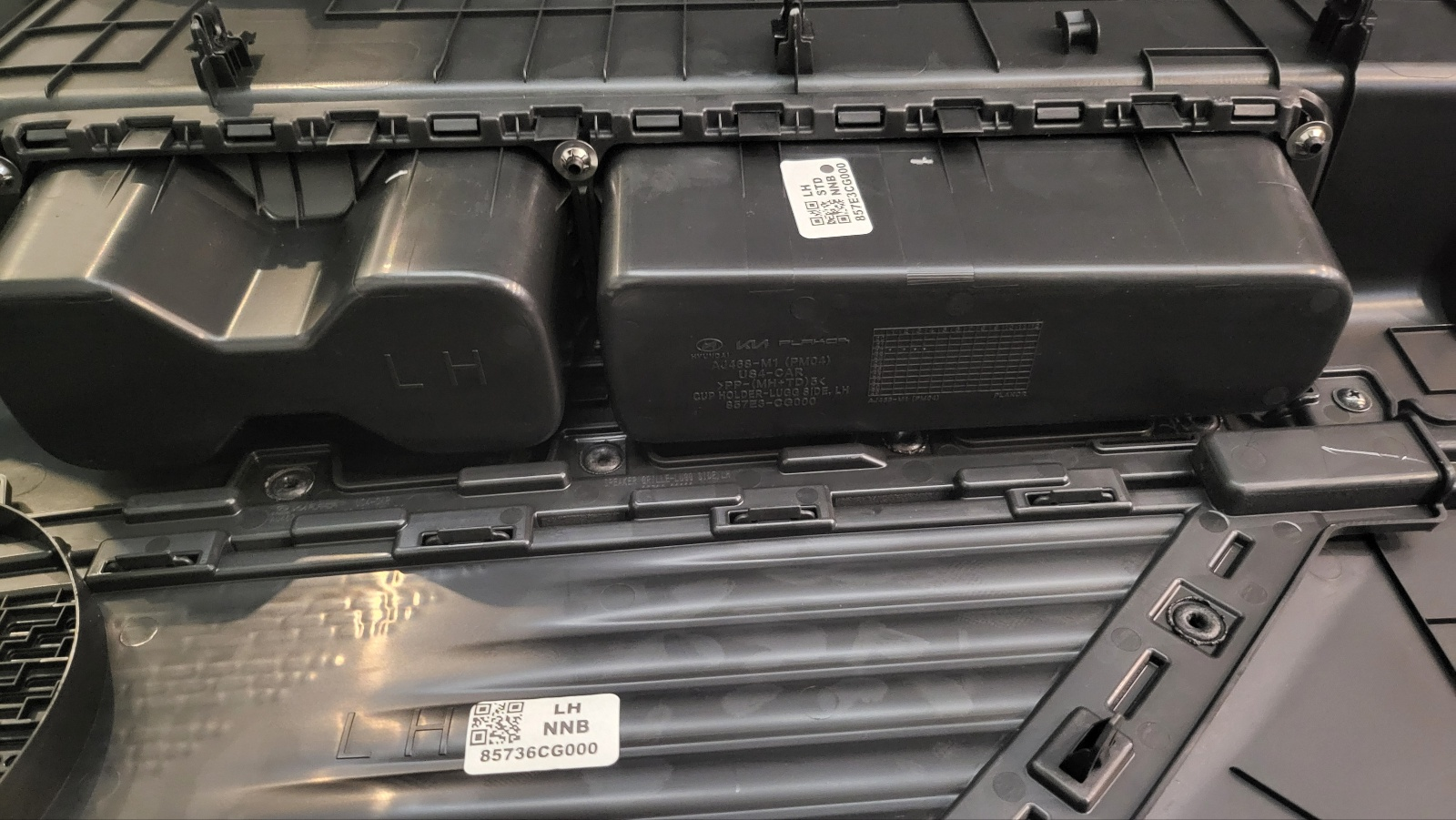

컵홀더 부분

- 끼움식으로 된것에 금속 락으로 고정 시켰음 금속 락을 제거하면 컵홀더는 분리 가능해 보임.

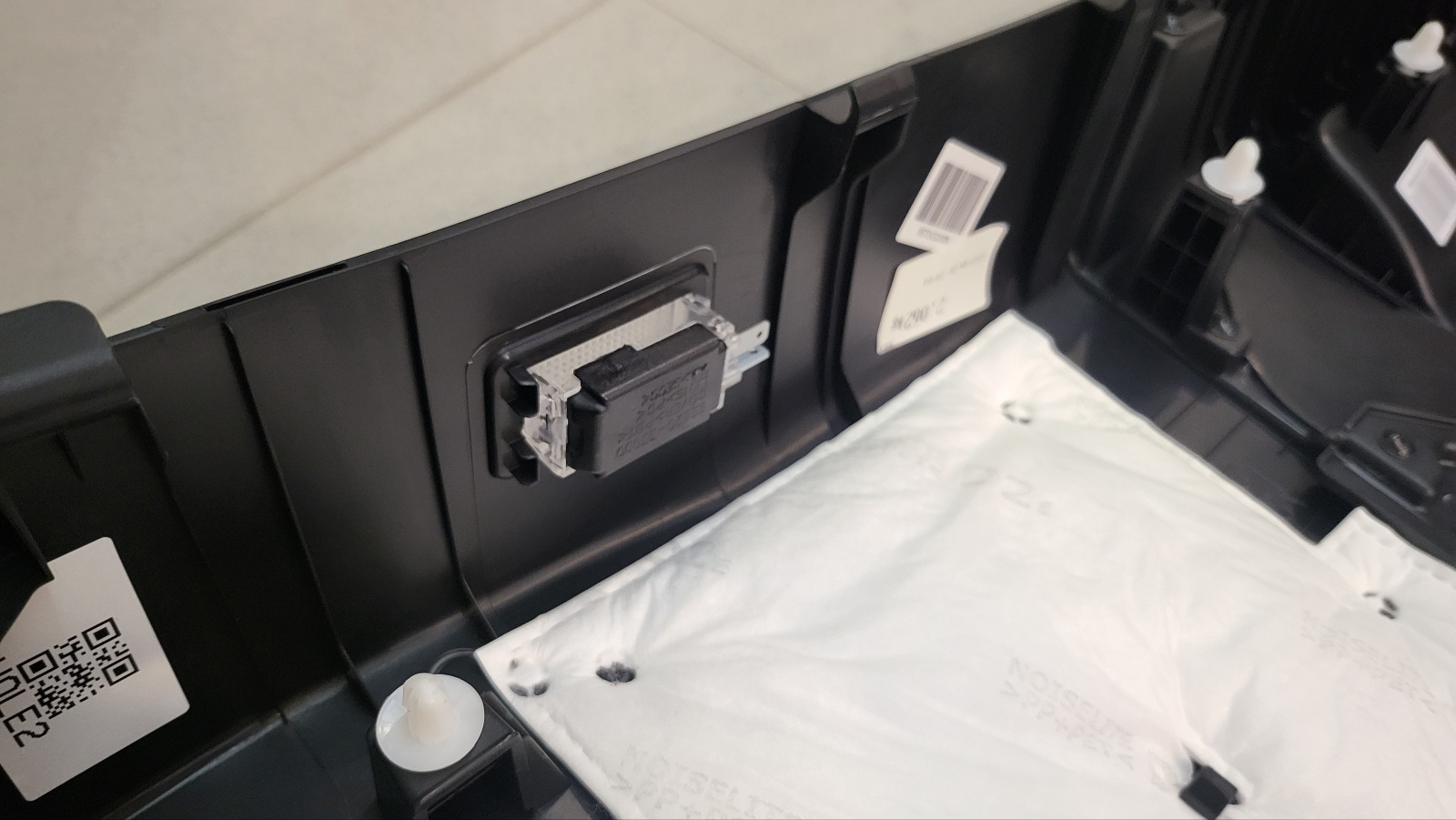

USB 충전 포트 모듈.





탑승부 하단 조명 모듈.
