스타리아 트렁크 치수 실측
차종 : 스타리아 투어러 9인승.

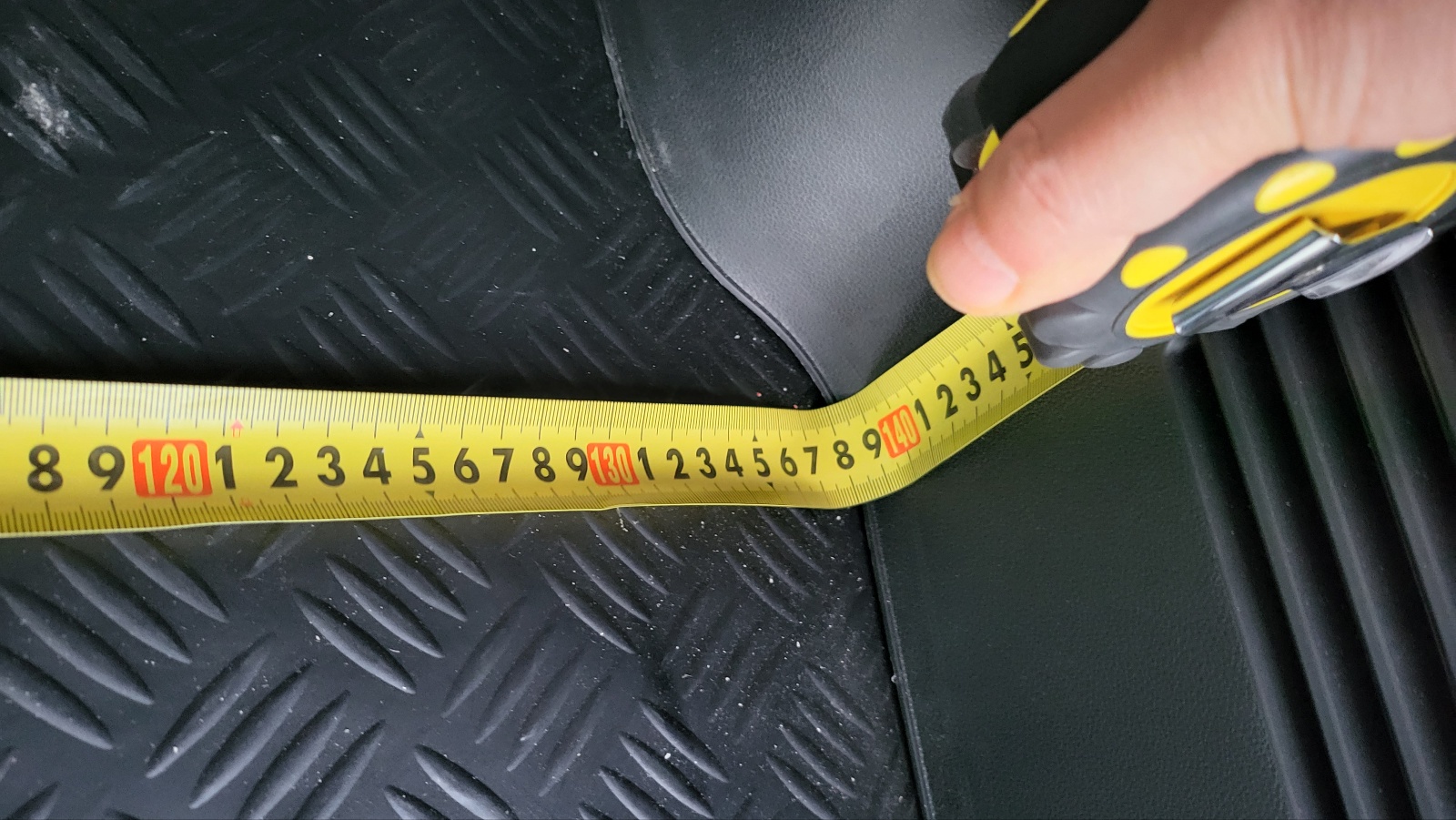

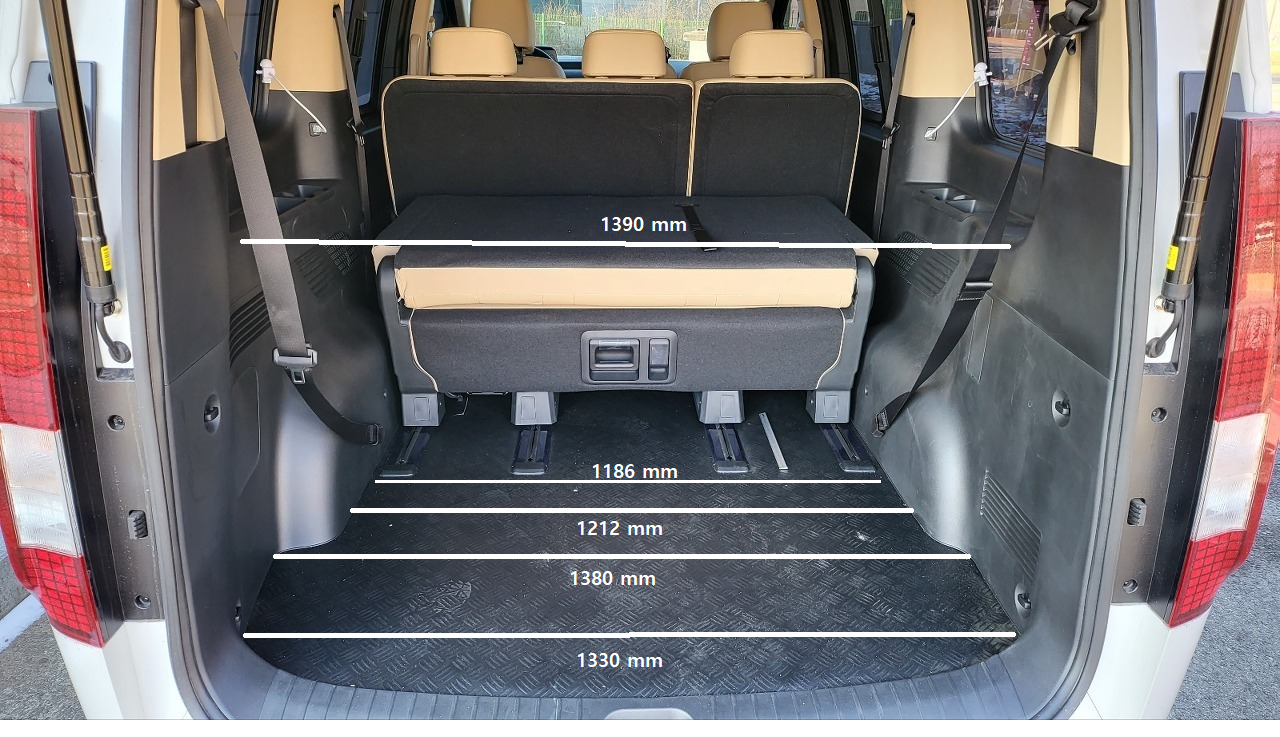

폭치수 1186 mm : 레일의 왼쪽 끝에서 오른쪽 끝까지.
상기 폭 치수 1380 mm 측정지점.
폭 1390 mm 측정 지점.
폭 1330 mm 측정 지점.
트렁크에 노출된 레일 관련 치수.
레일폭 : 85 mm

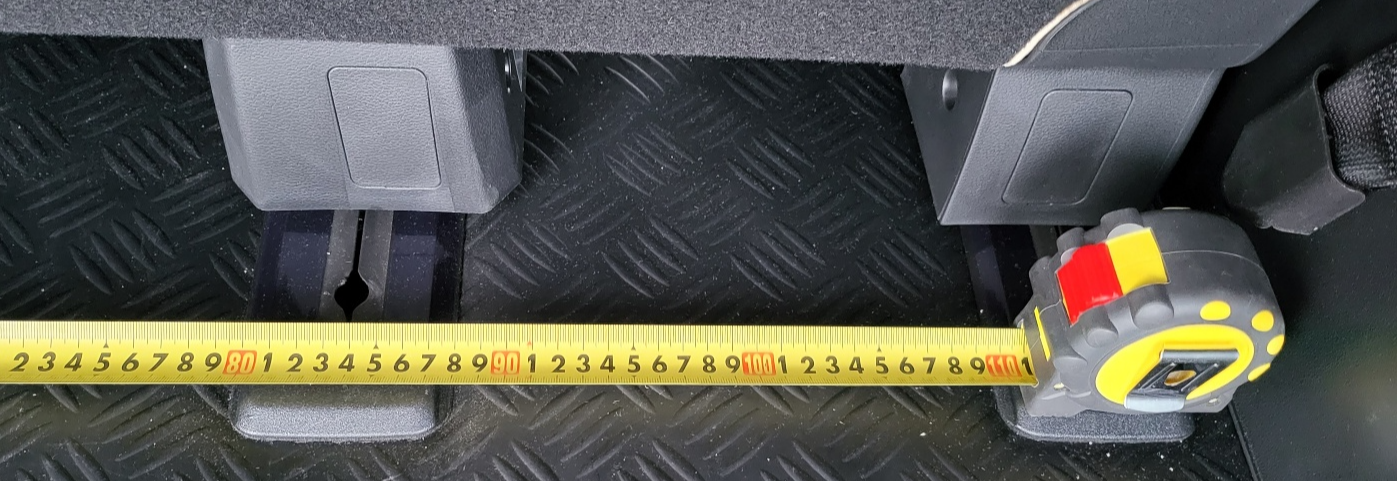

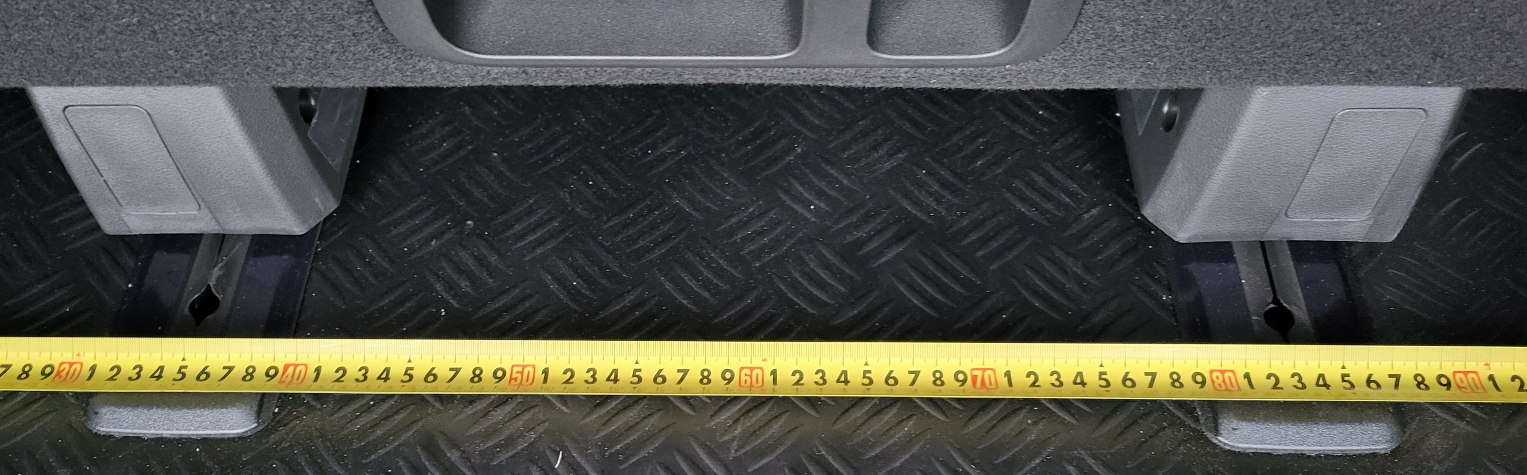

오른쪽 2개 레일 간격 : 310 mm

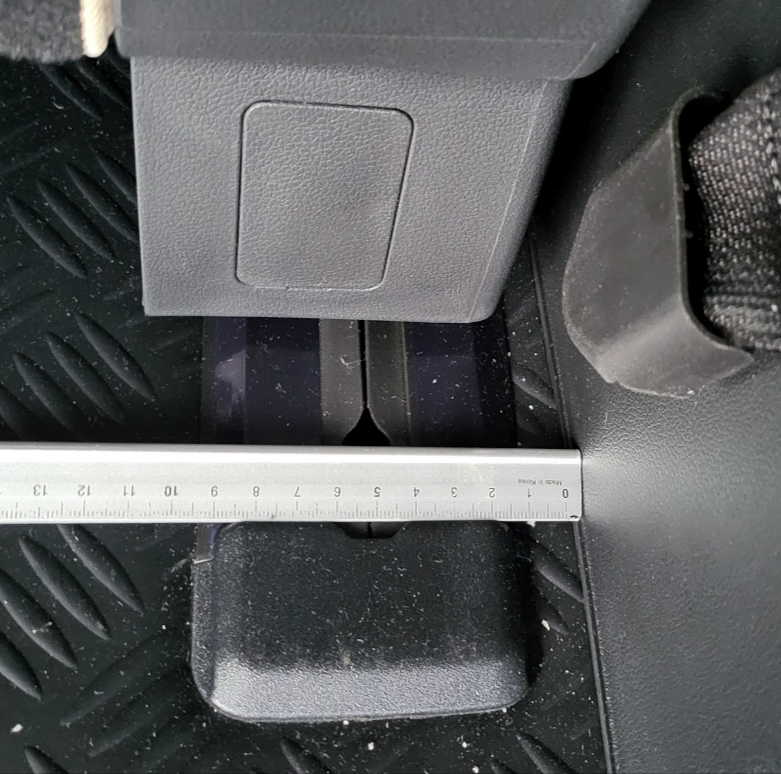

측면 벽과 레일 사이 간격 : 13 mm
레일 노출 길이 : 103mm (3열시트 뒤로 완전 민 상태)

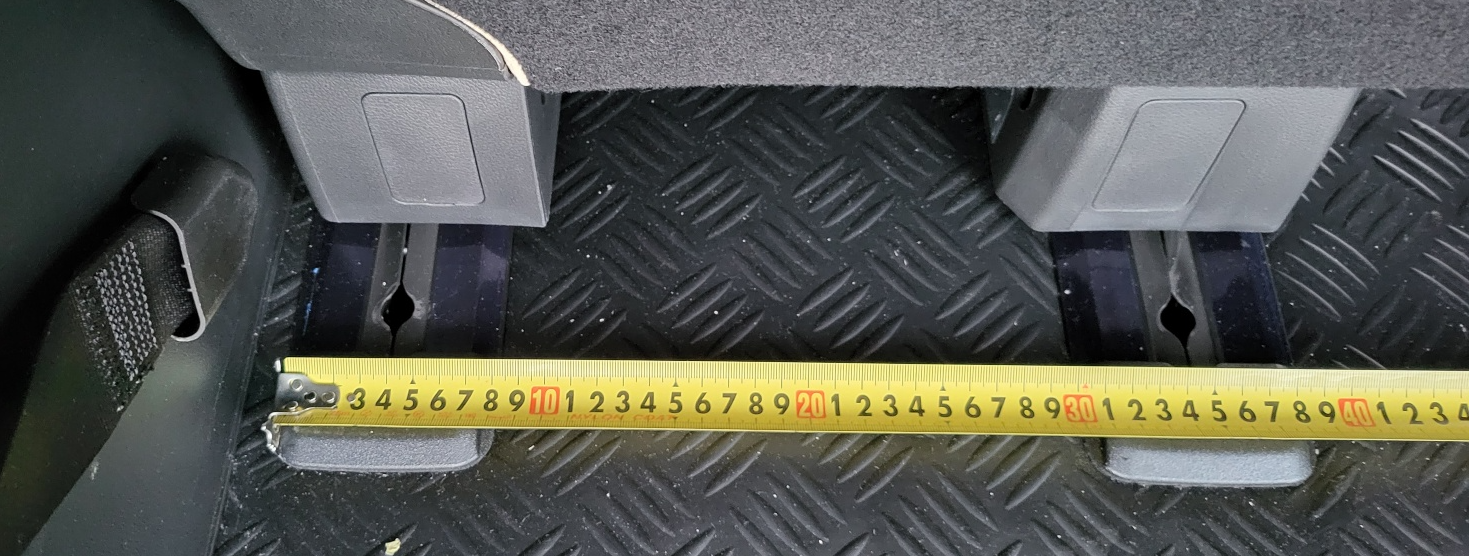

왼쪽 레일 2개
위 사진의 오른쪽
위 사진의 오른쪽

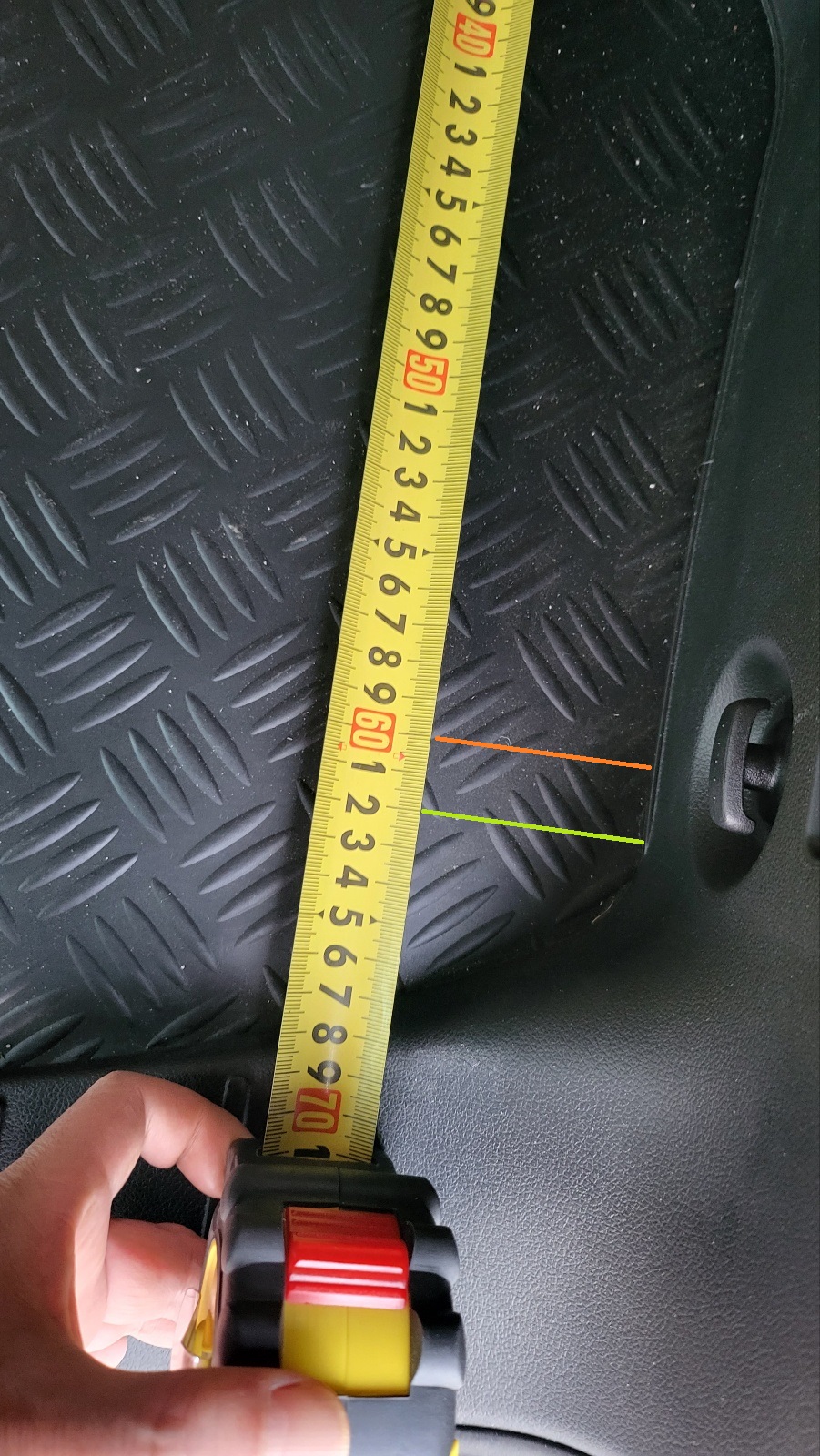

가장 오른쪽 레일 경계에서 뒷 방향 길이
- 670 mm : 플라스틱 마감재 까지.
- 620 mm : 측면 트림 직선 끝까지.
- 600 mm : 측면 트렁크망 걸이 지점까지.

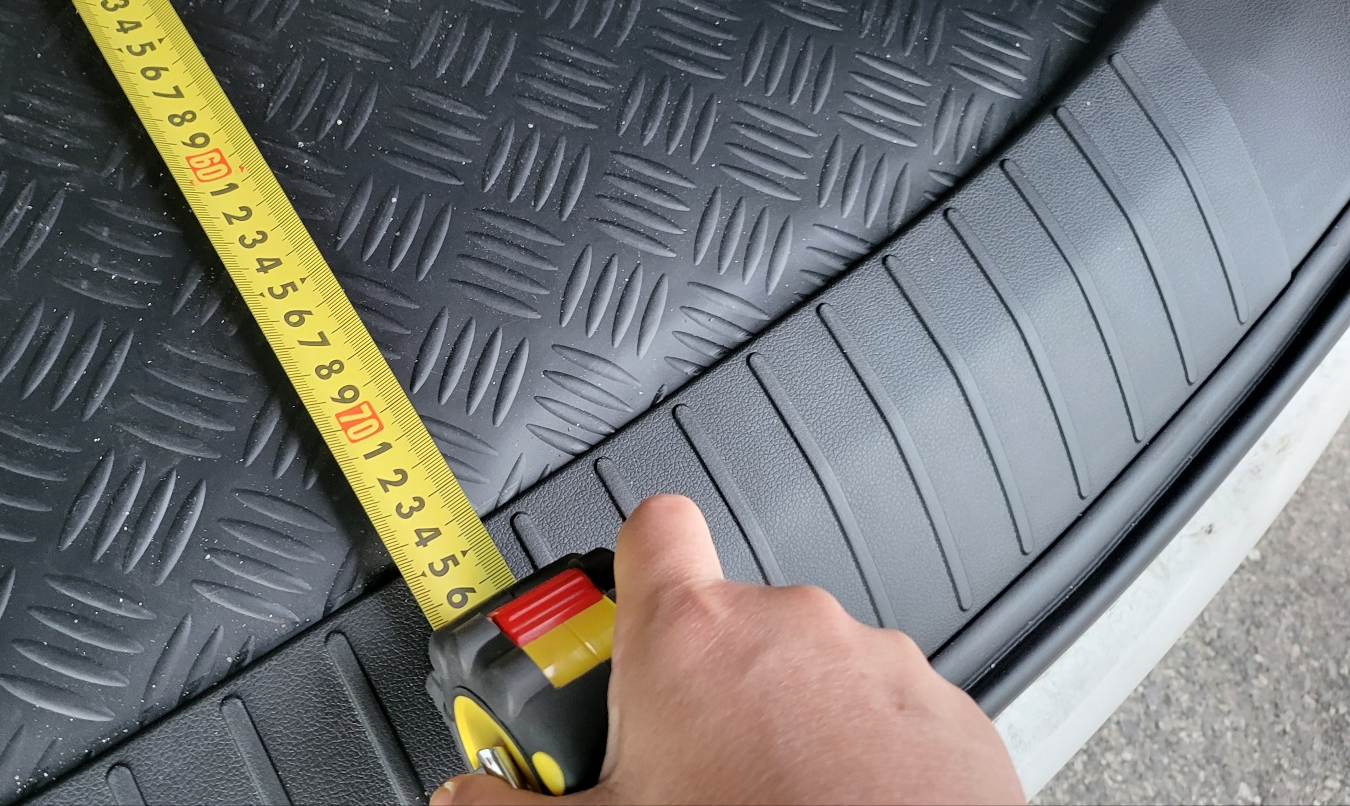

오른쪽 2번째 레일 경계에서 뒷부분 바닥끝
- 745 mm
높이 관련 치수들

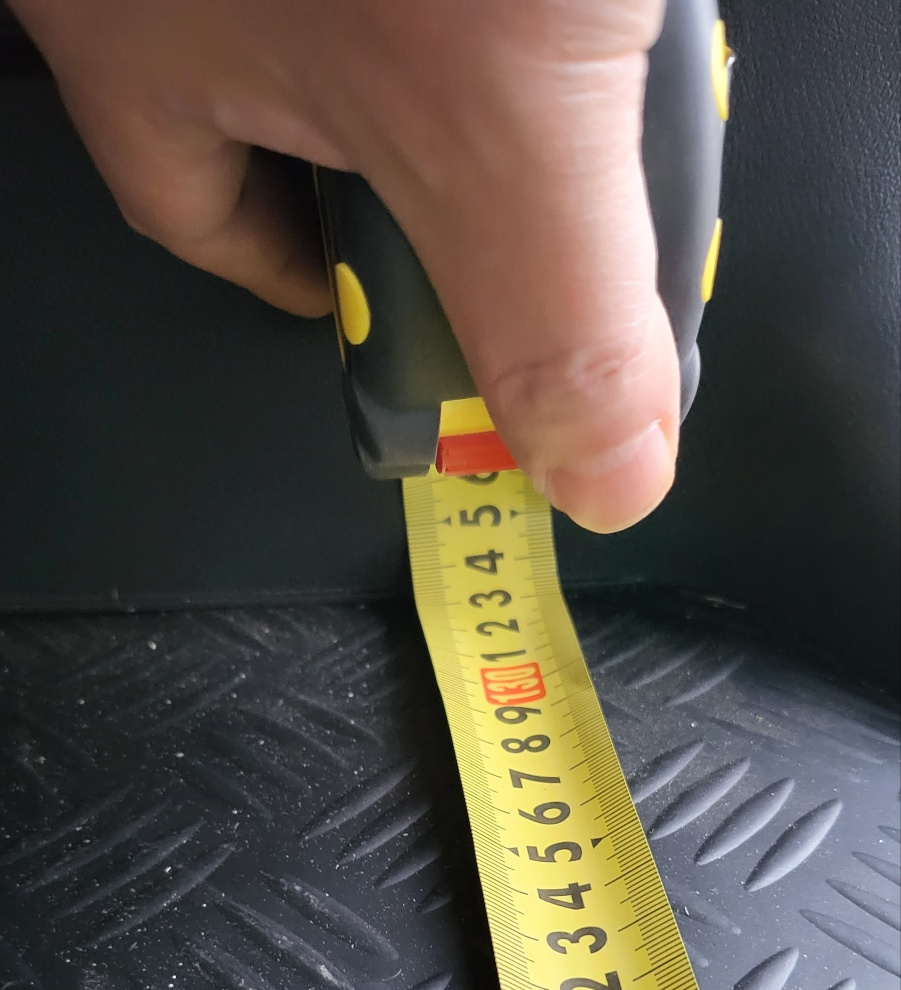

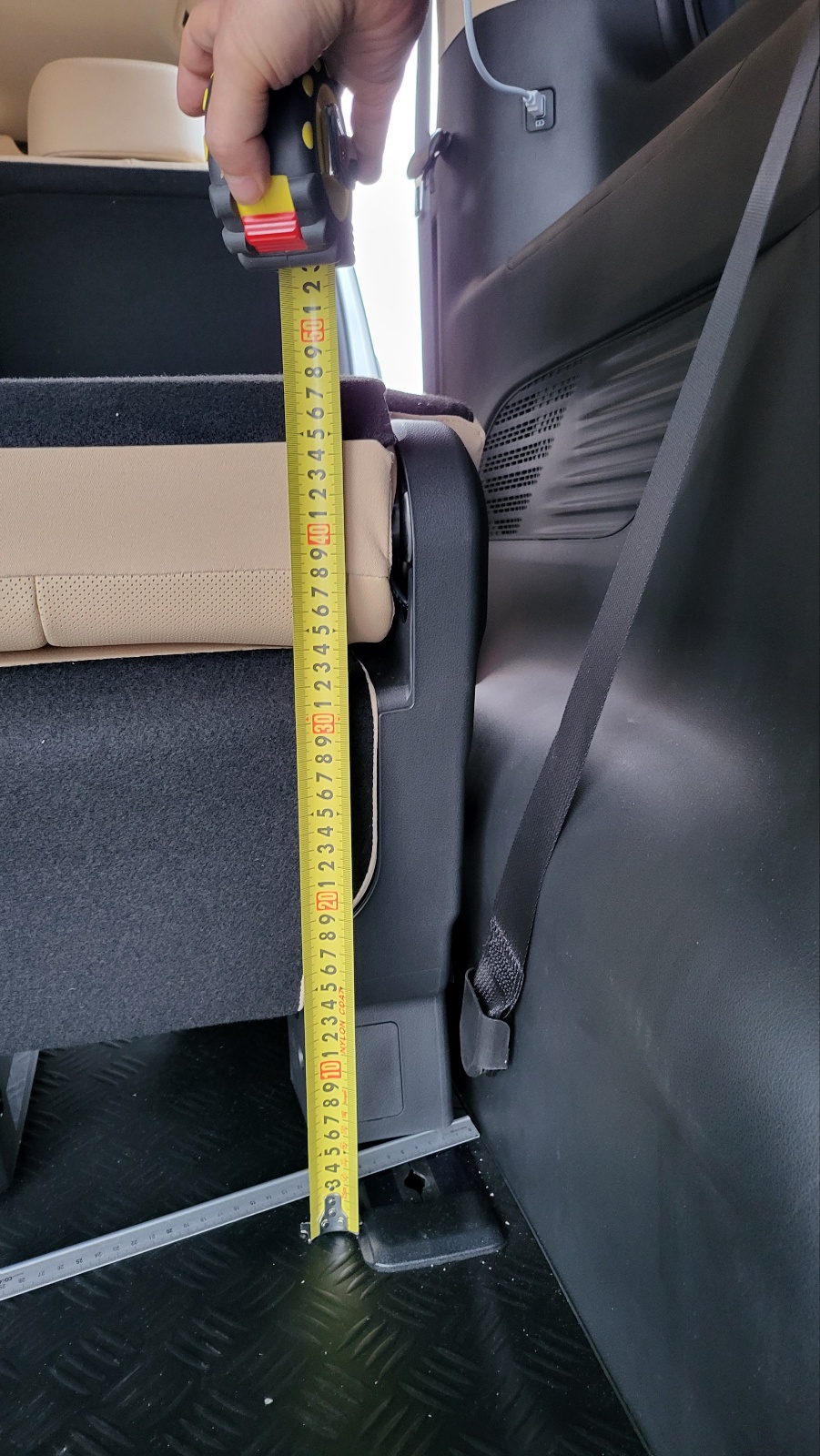

3열 의자 접은 상태에서 높이.
의자끝 까지 : 480 mm

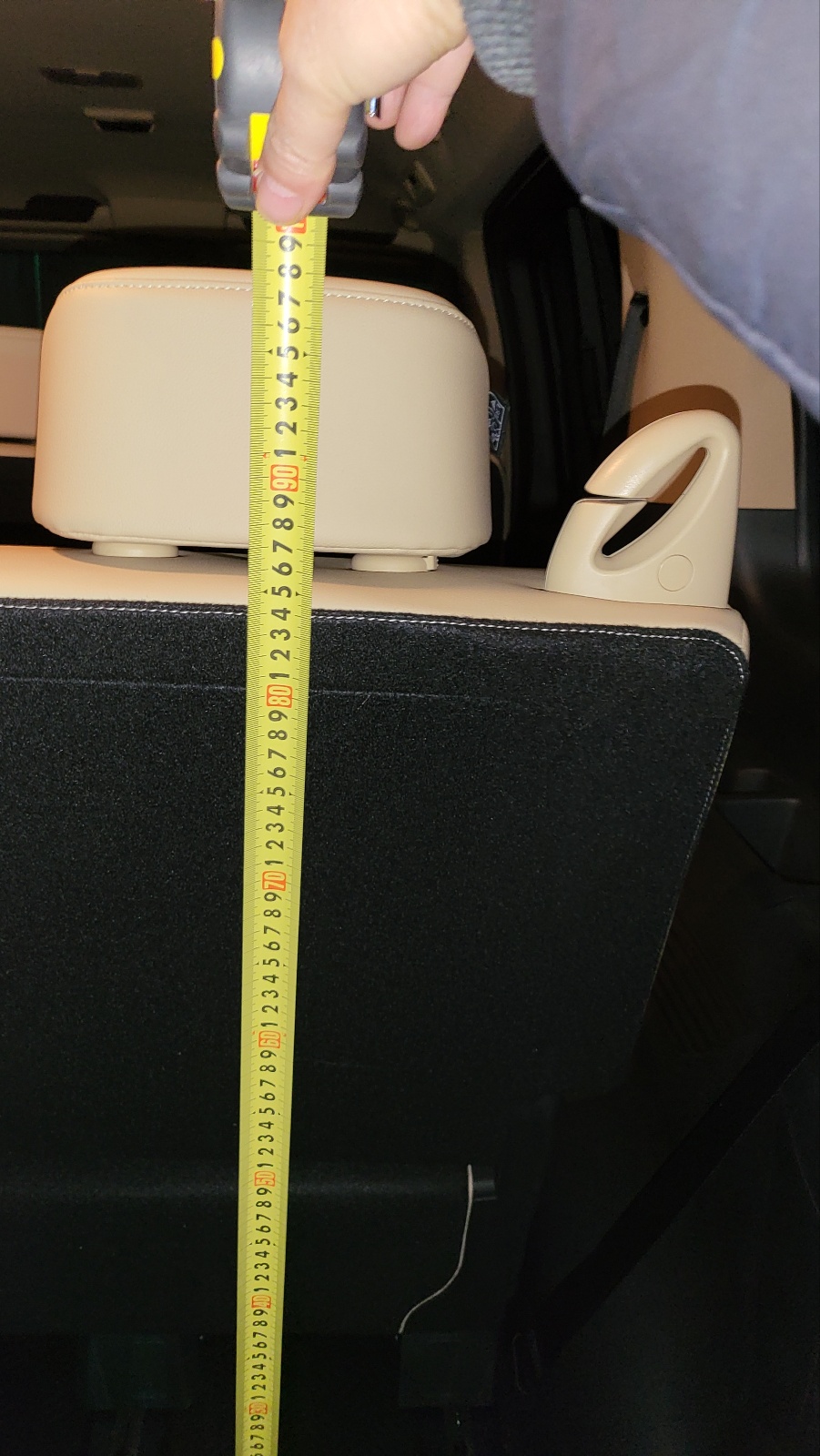

3열 의자 세우고 뒤로 모두 기울인 상태의 높이.
등받이 끝까지 : 840 mm
헤드레스트 끝까지 : 980 mm
트렁크 측면.
- 안전벨트 나오는 홈 까지 : 828 mm
- 하단 내장 트림 경계 까지 : 530 mm

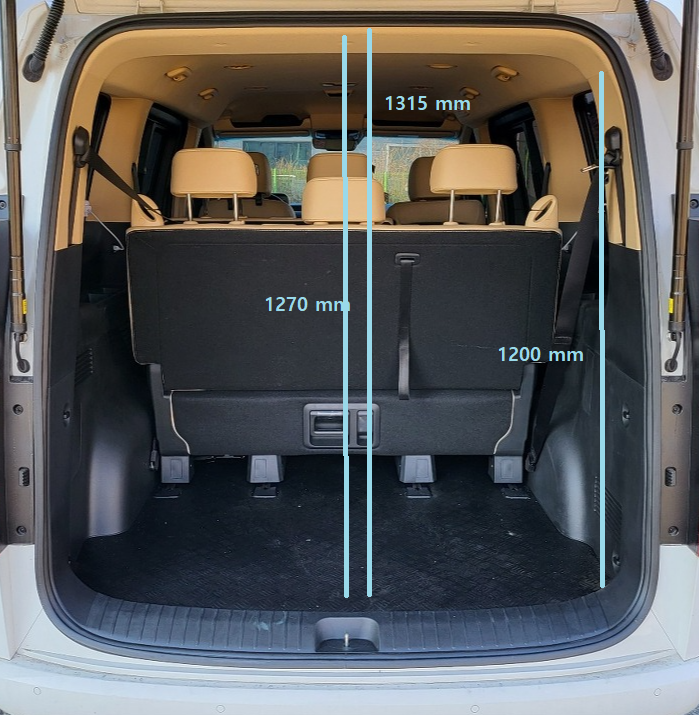

트렁크 뒤편 내부 전체 높이
측면높이 120mm 는 내장 트림의 경계까지 높이.
중앙부 높이 1270 mm 는 곡률있는 내부 마감재에서 제일 볼록한 부분까지의 높이,
1315mm 는 내부 마감재의 끝 부분까지, 즉 아래 사진에서 쇠자까지의 높이가 1270, 마감재의 끝부분이 1315 mm 임.

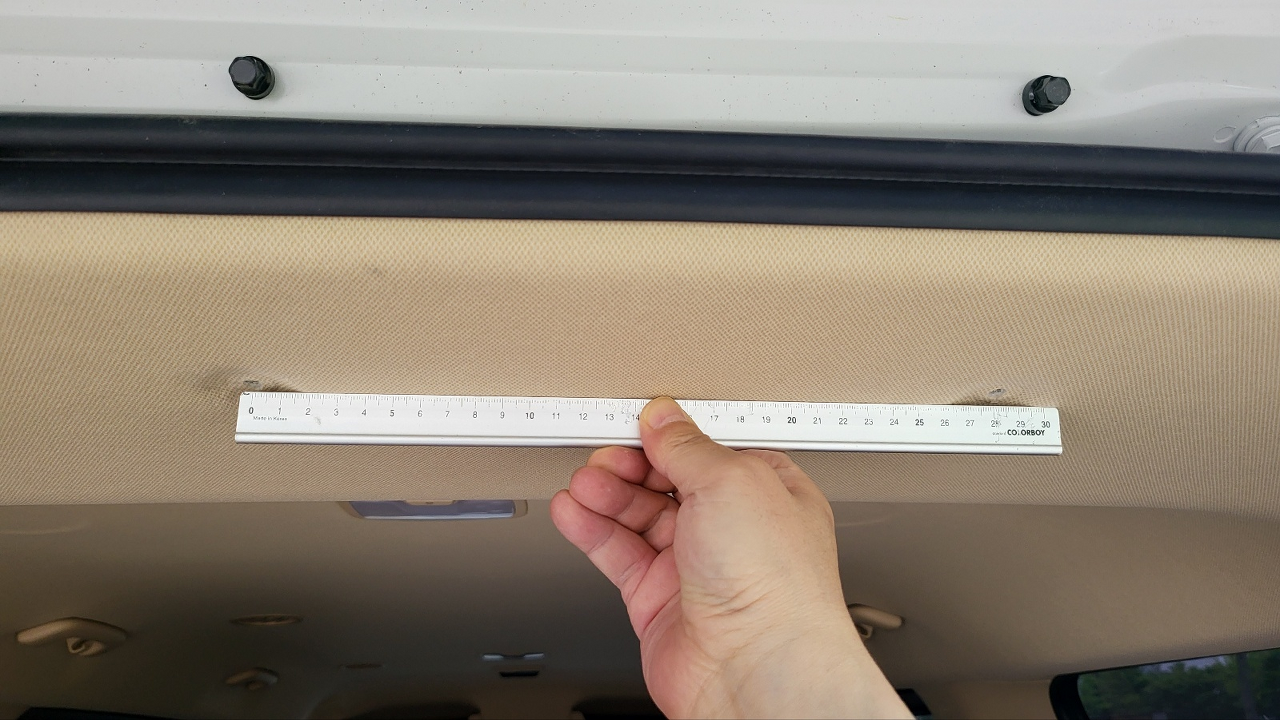

트렁크 상단 핀 구멍 사이 간격
중앙 홀 에서 오른쪽 왼쪽 동일하게 28 cm
위 사진에서는 핀을 제거 한 상태. 천장 내장재 뒷면 탈거 상세보기 : https://igotit.tistory.com/4407

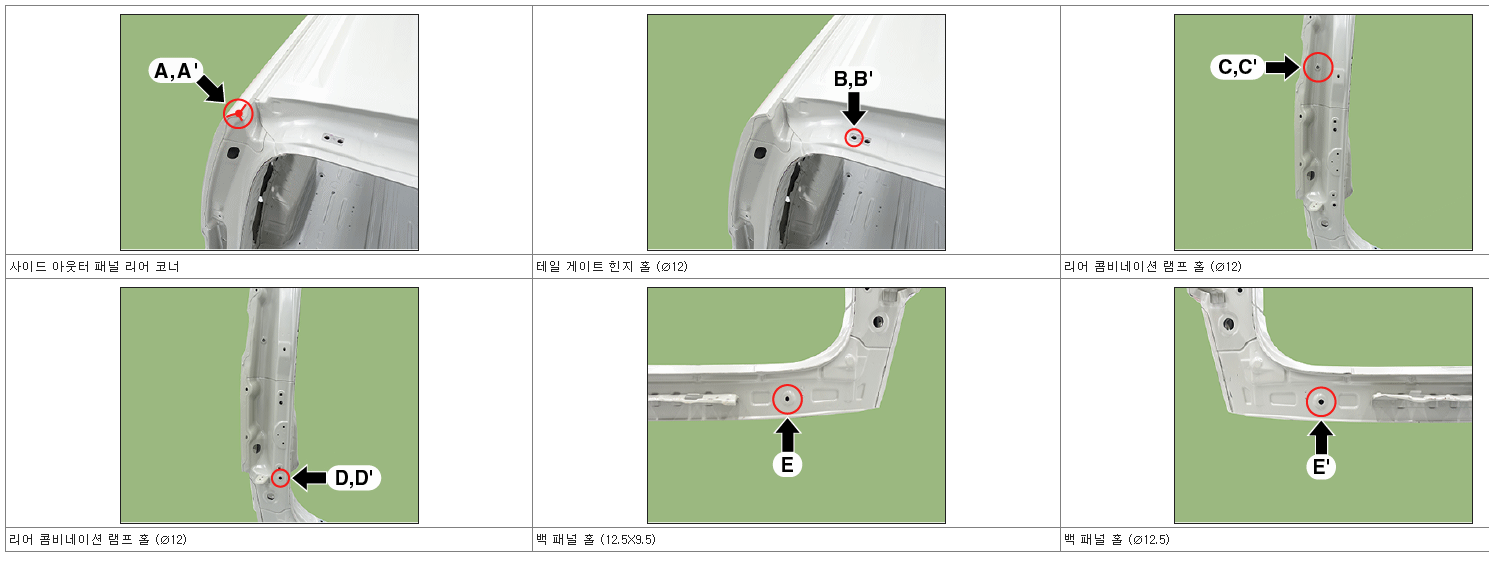

차량 뒷 부분 차체 치수
단위 : mm (인치)
