스타리아 . 퓨즈박스 . 퓨즈 연결 기기 찾기





스타리아 퓨즈 박스 위치

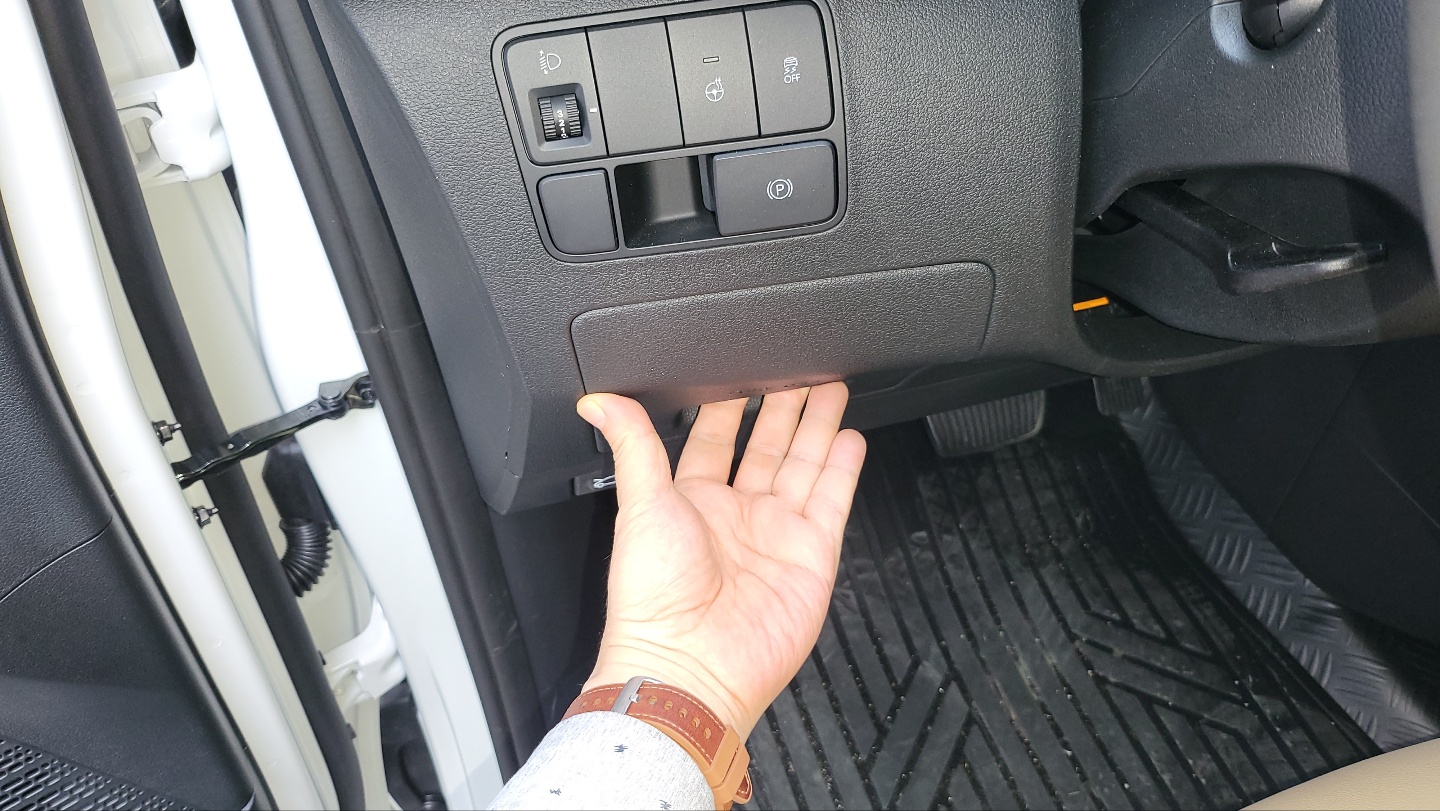

- 운전석 핸들 왼쪽 과 엔진룸 2군데 있음.

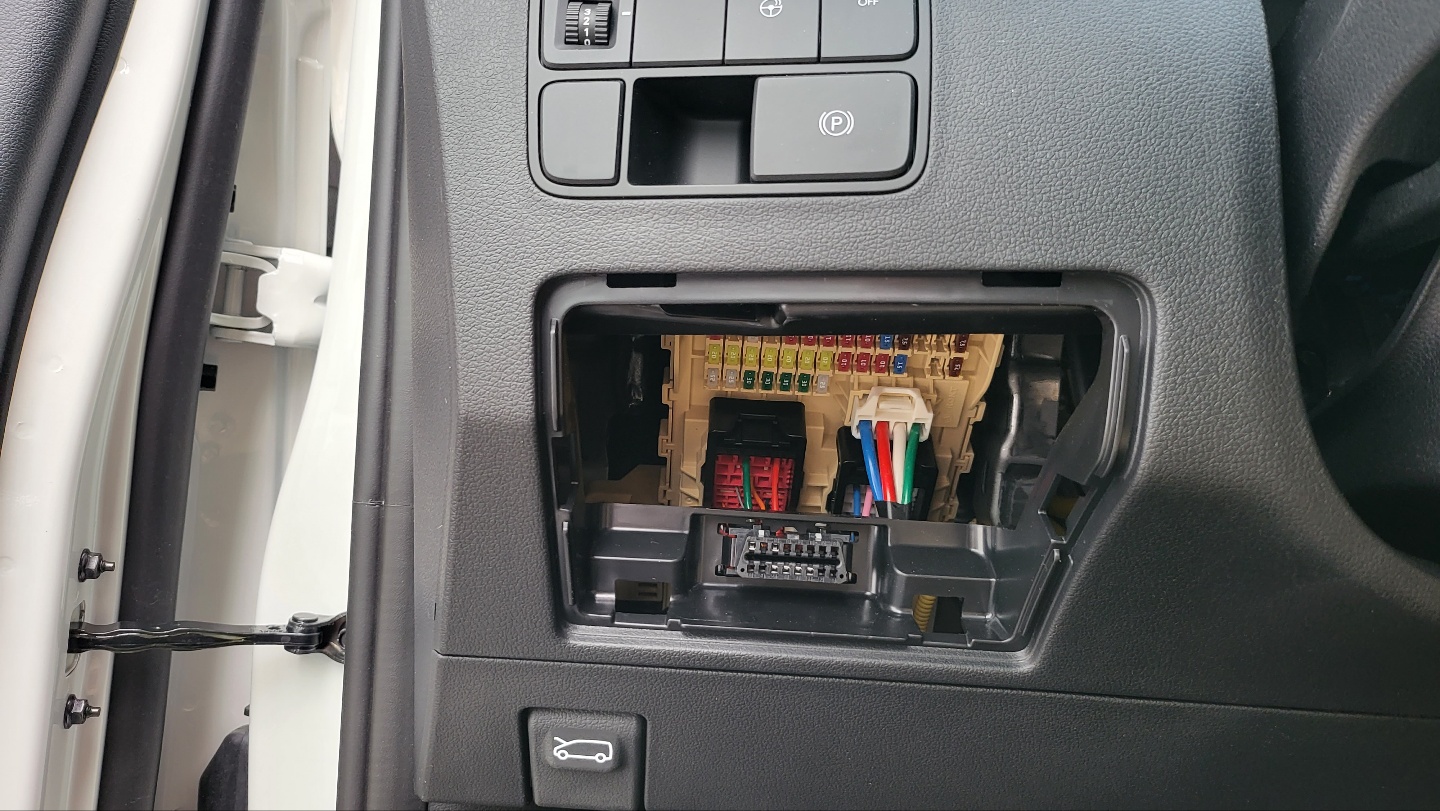

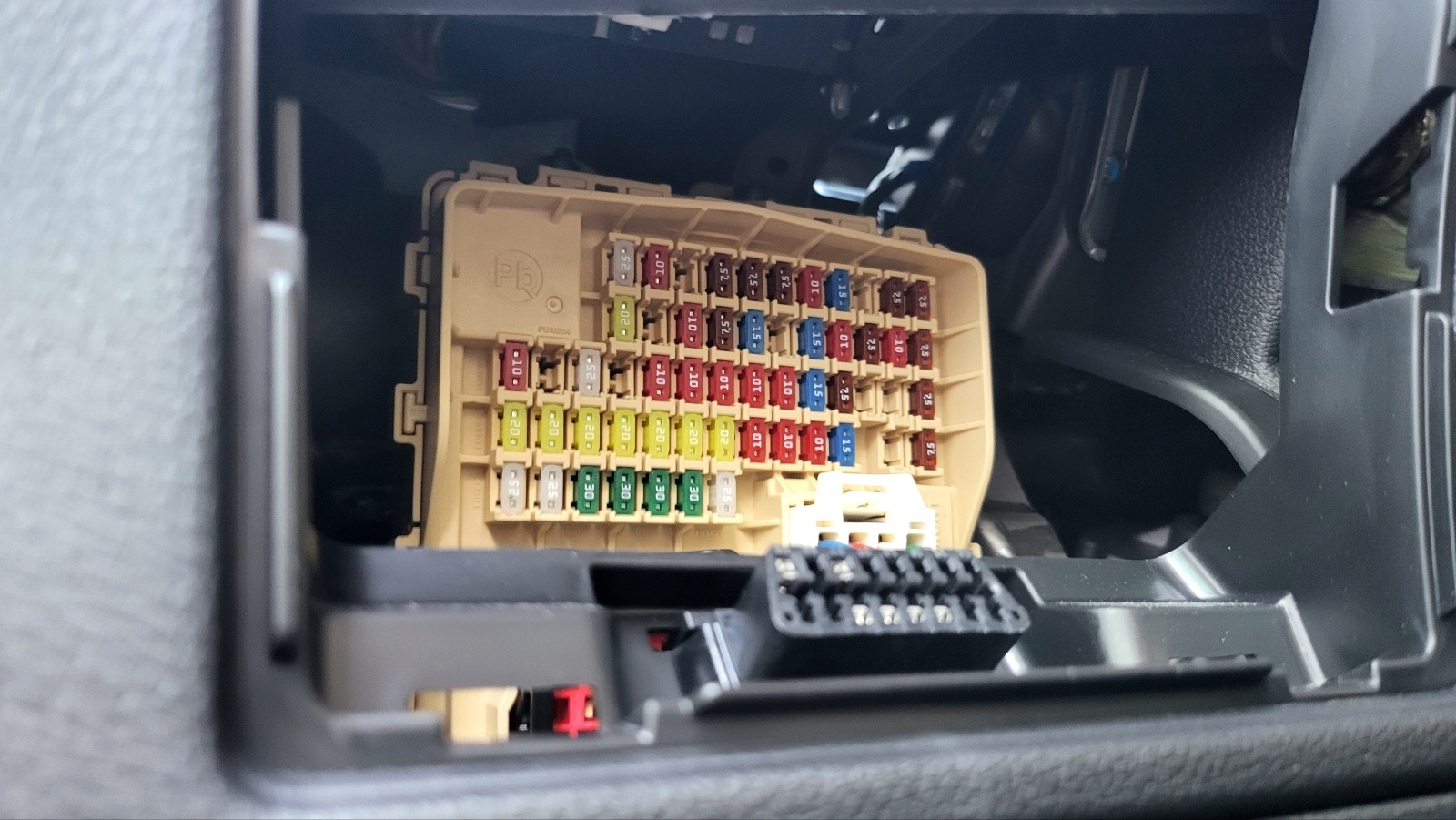

스타리아 휴즈박스

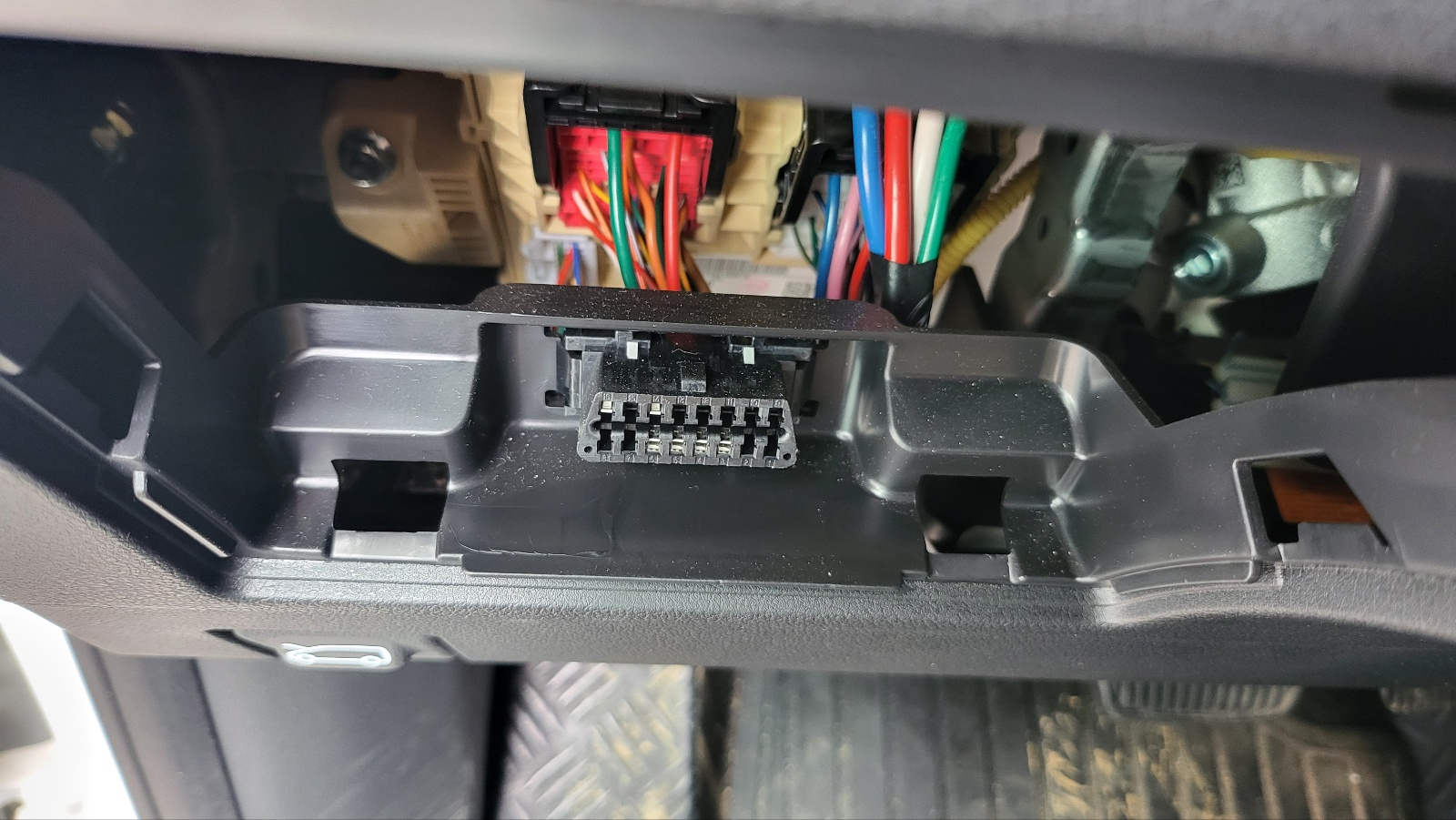

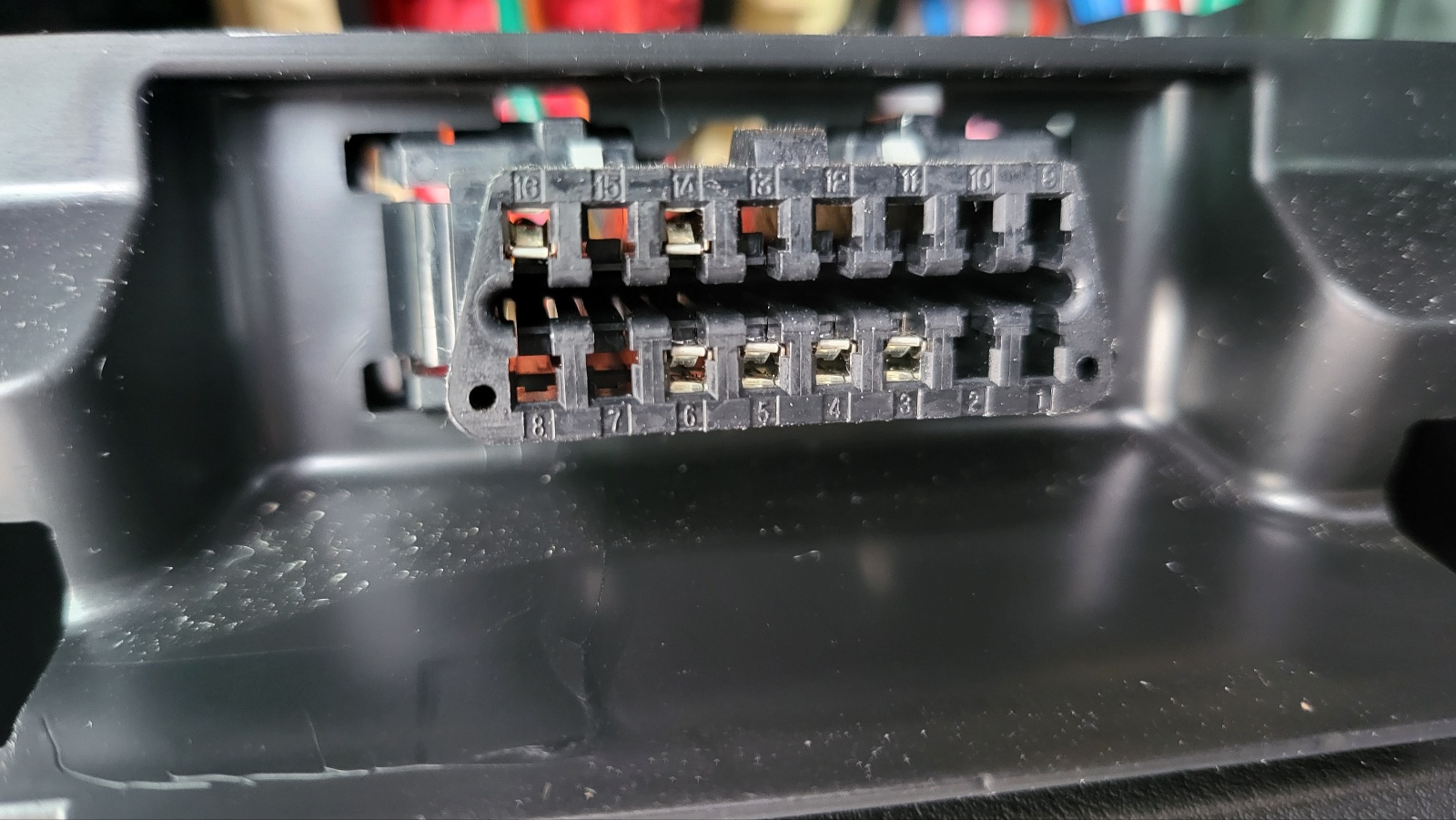

휴즈 박스 아래에 보이는 것은 OBD 2 커넥터.

OBD 2 커넥터

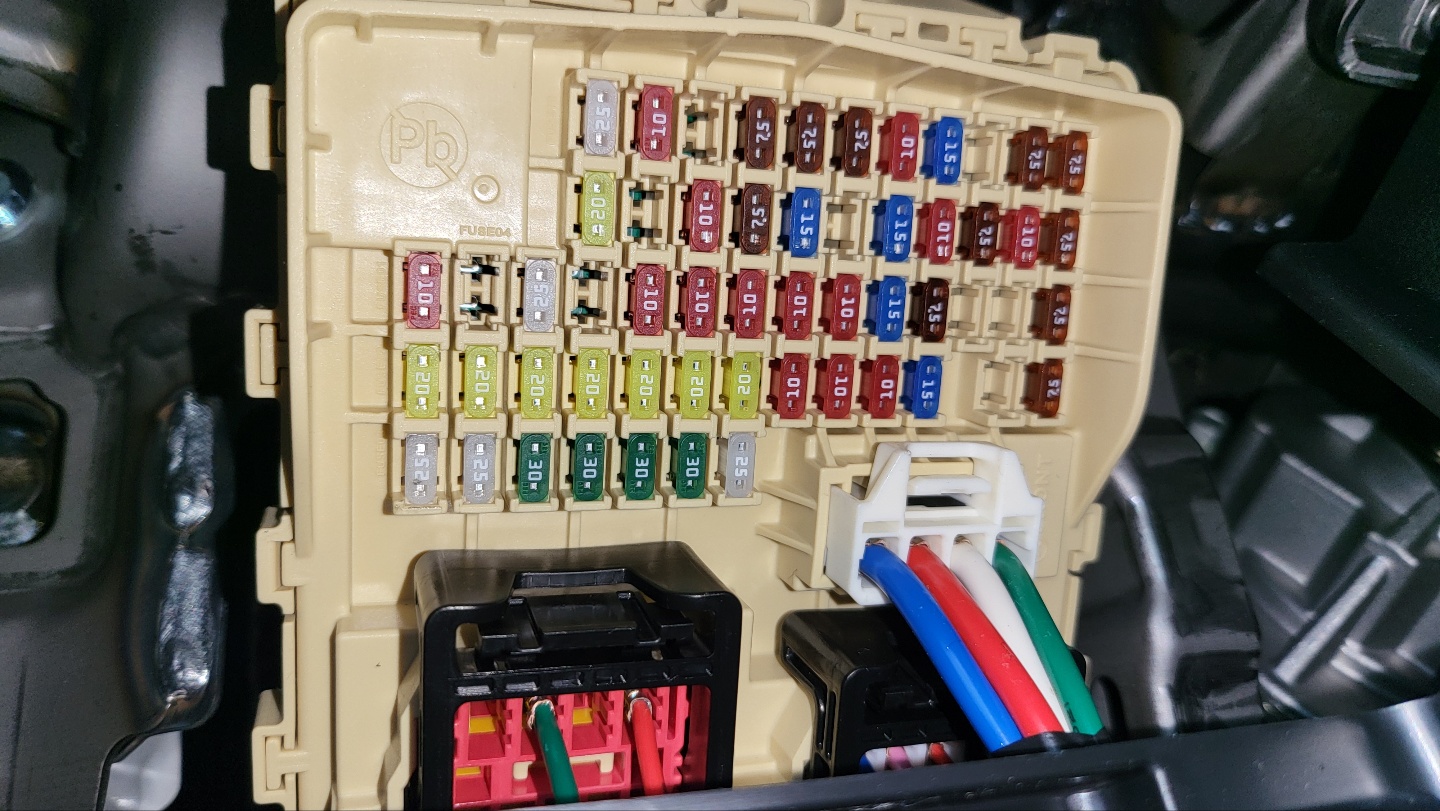

퓨즈

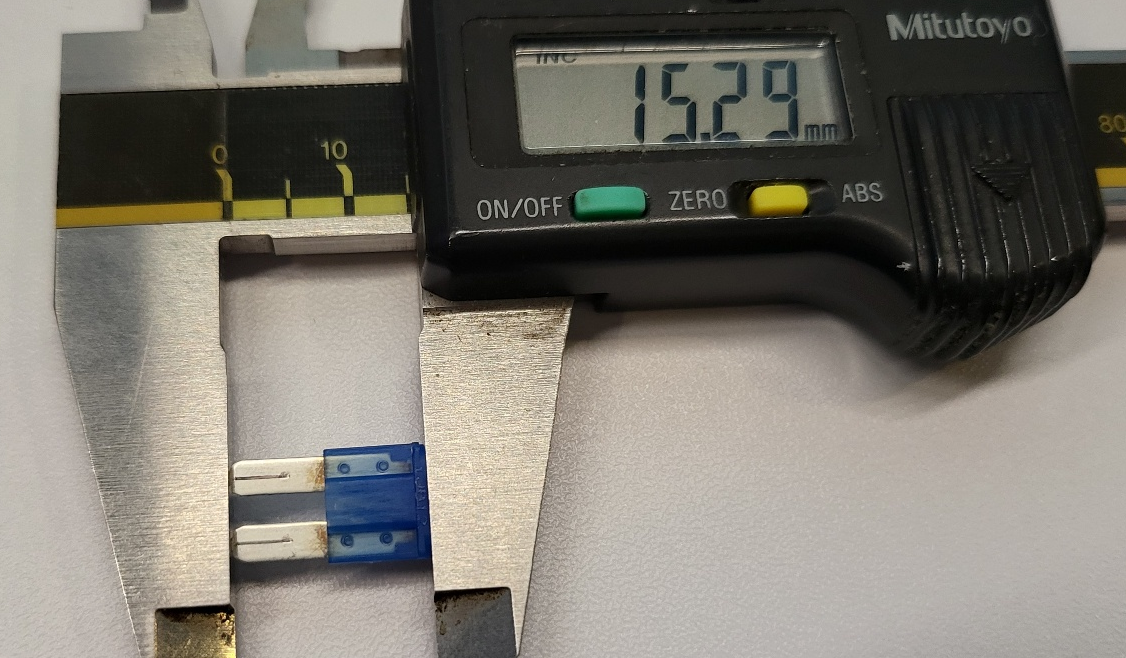

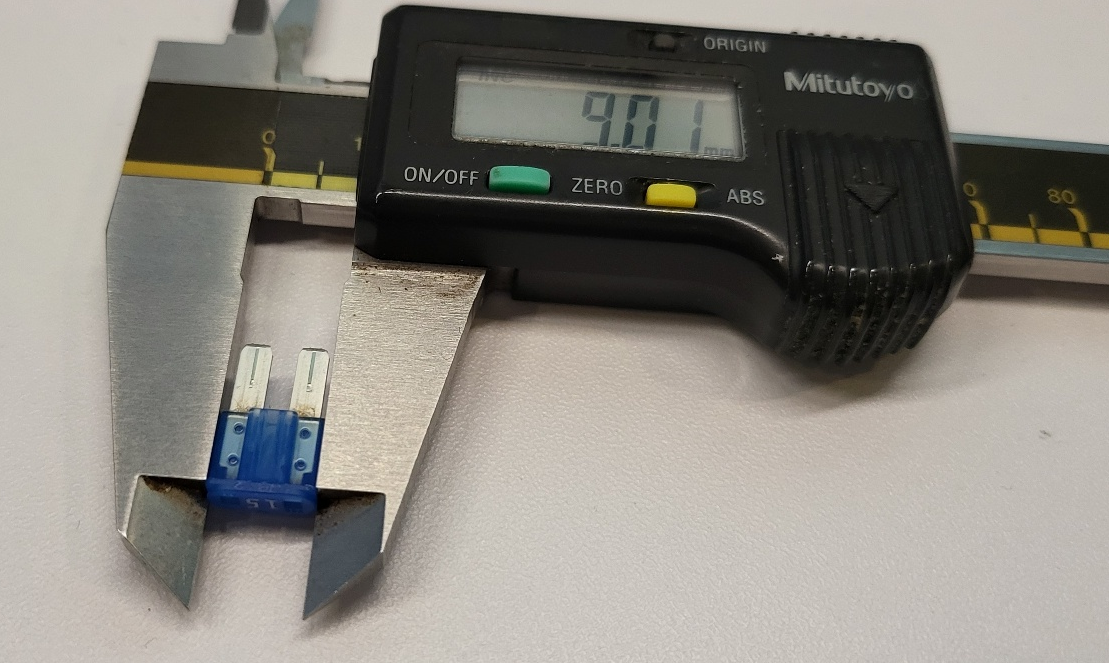

- 현대기아 최신차량은 모두 마이크로 타입 휴즈 사용됨. 마이크로 2라고도 불림.









휴즈 연결 기기  확인 방법

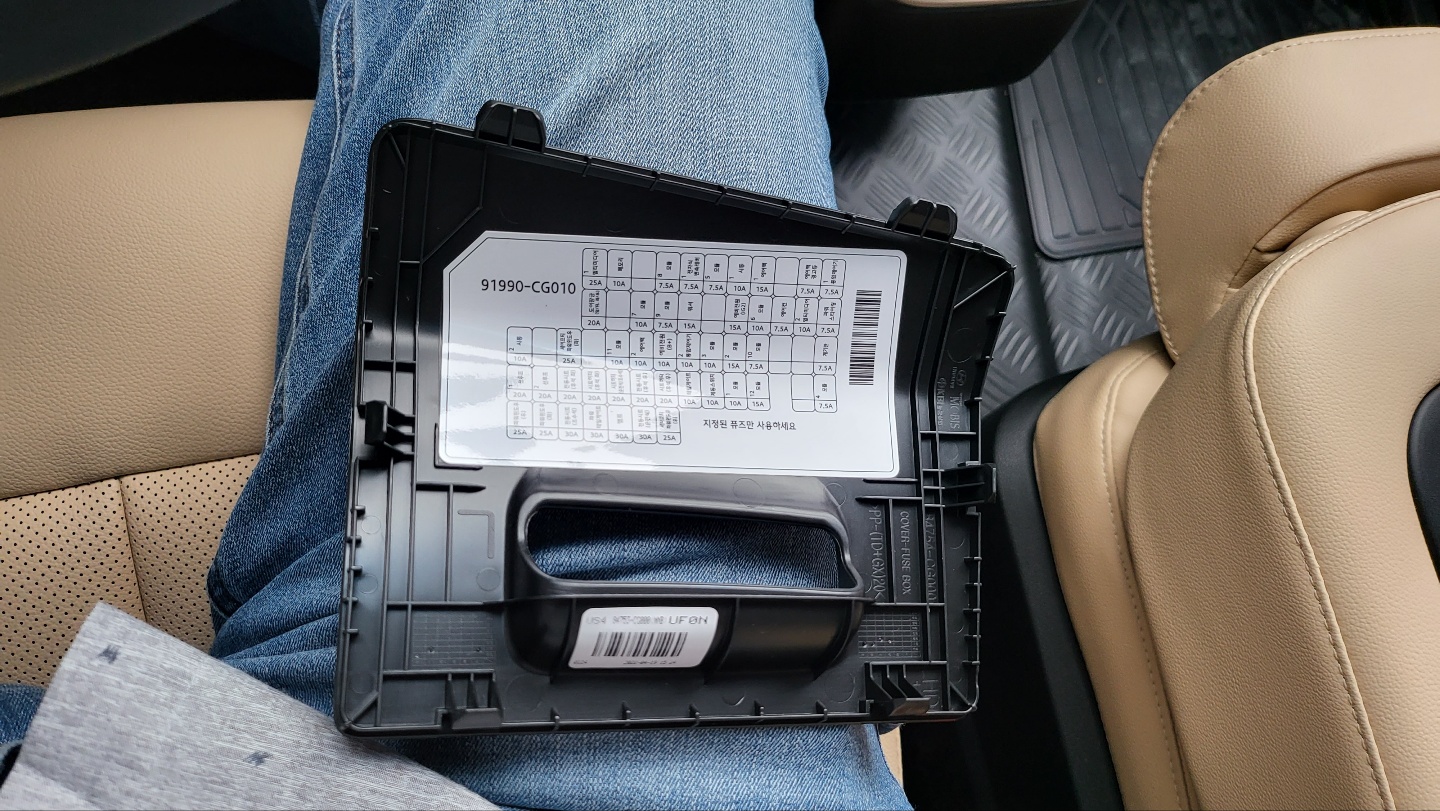

- 커버 안쪽 라벨지에 개략적으로 기록되어 있다.

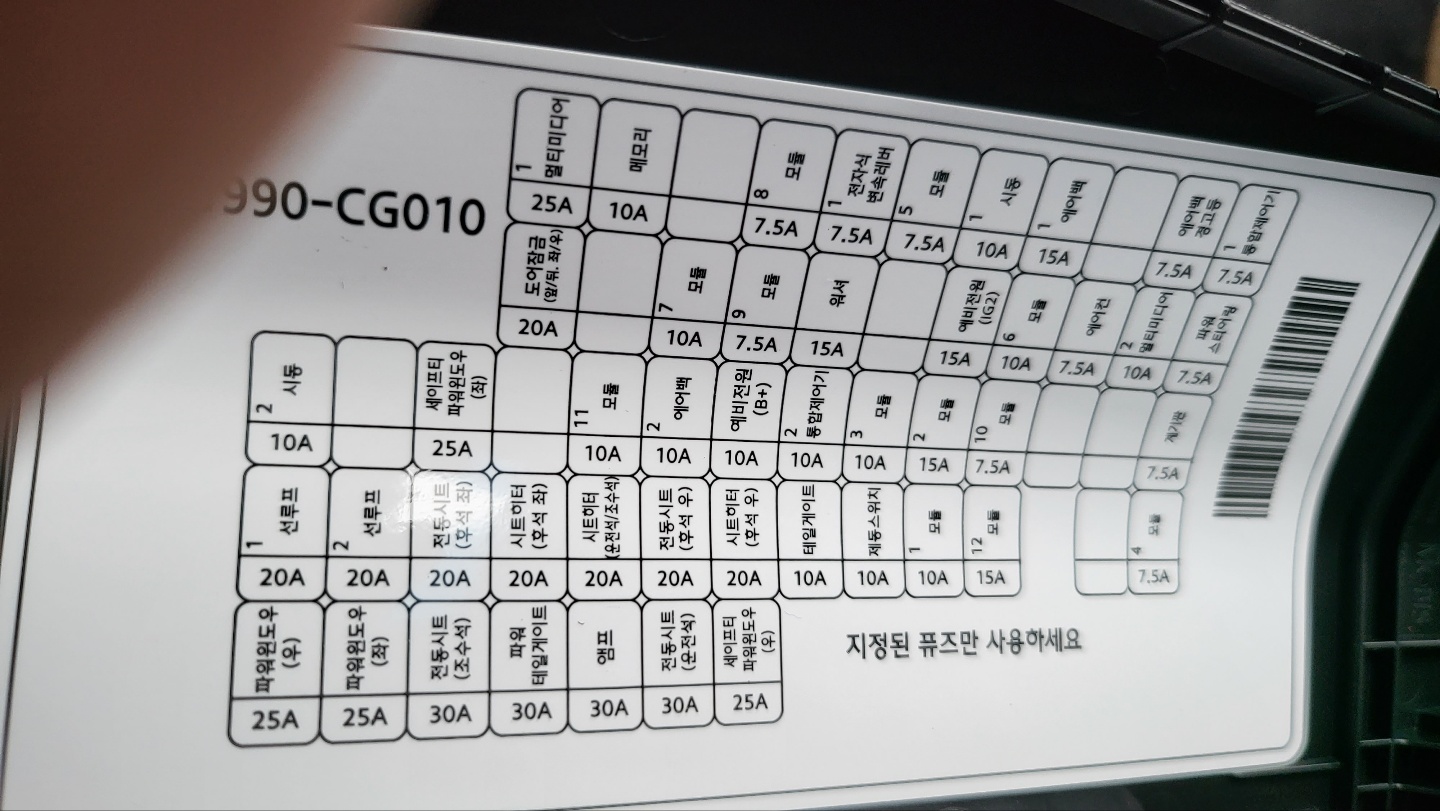

커버 안쪽에 어디에 사용되는 휴즈인지 보인다.





구체적으로 무엇인지 명시하지 않고 모듈이라고 된것들이 많다.



위 라벨을 보면 어디에 연결된것인지 명시적으로 표현하지 않고 모듈이라고 표현된 것은 해당 휴즈에 연결된 기기가 1개만 있지 않고 여러 개의 기기들이 연결되었음을 의미한다. 명칭이 모듈이라고 된 것들에 같이 표현된 번호가 모듈식별 번호임.



휴즈 연결 기기 상세 확인 방법.



구체적으로 어떤 기기에 연결된 것인지 확인하려면 현재자동차 GSW 사이트 (상세 보기 : https://igotit.tistory.com/3839)

에서 상단 메뉴에서 전장회로도 클릭하여 왼쪽 메뉴에서 회로도 -> 전원&접지 -> 퓨즈 배분도 -> 회로도 클릭해야 볼 수 있다.

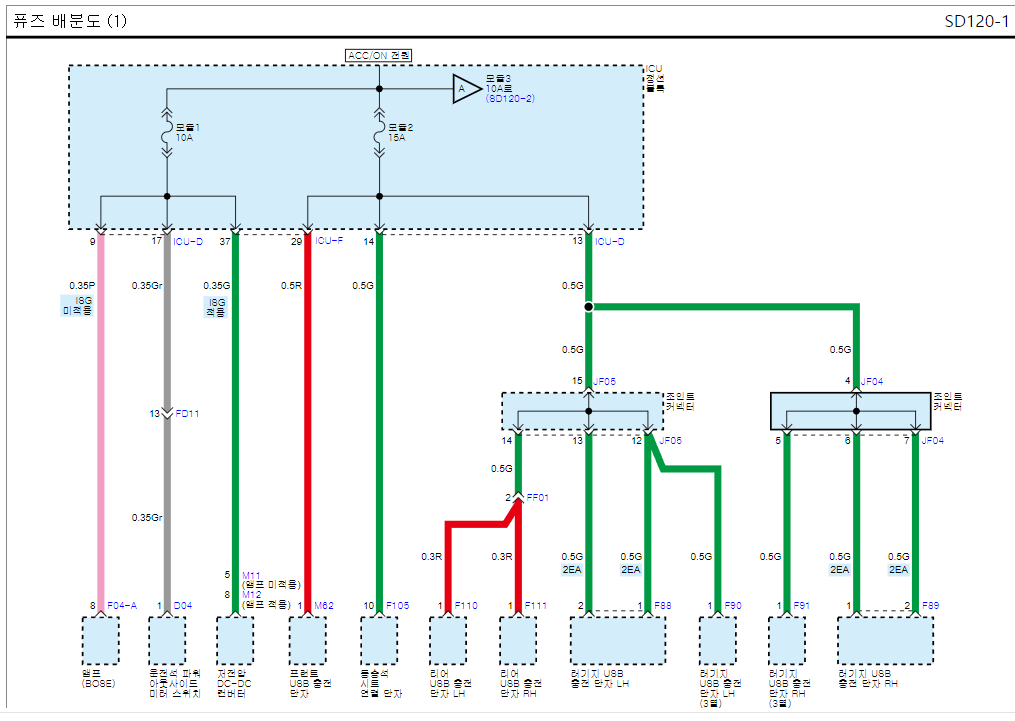

예로 아래 화면은 gsw 사이트에서 확인한 모듈 1 번 10A 짜리 휴즈와 모듈 2번 15A 퓨즈가 연결된 기기들이 무엇인지 볼 수 있다.

모듈2 가 연결된 기기를 보면 차량 내의 USB 충전 포트들이 모두 여기에 연결되어 있고, 추가로 조수석으로도 전원 공급하고 있다.











휴즈 박스 주변 공간



스타리아 휴즈 박스 내부 위쪽 으로 보면  공간이 여유롭다.  사진에서 위에 빛이 들어오는 부분은 계기판 커버 부분인데,  계기판 커버 탈거 상태임.

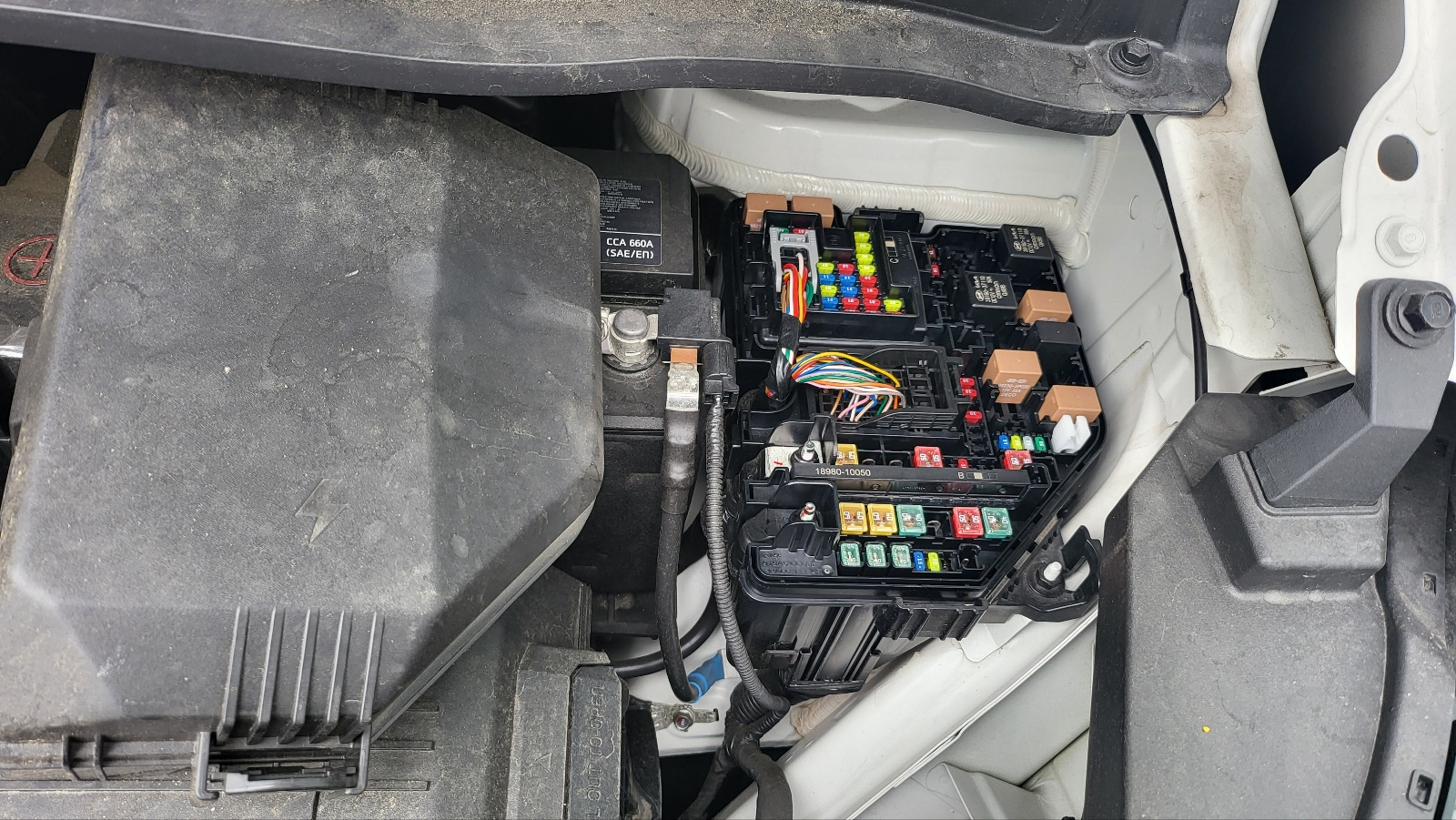

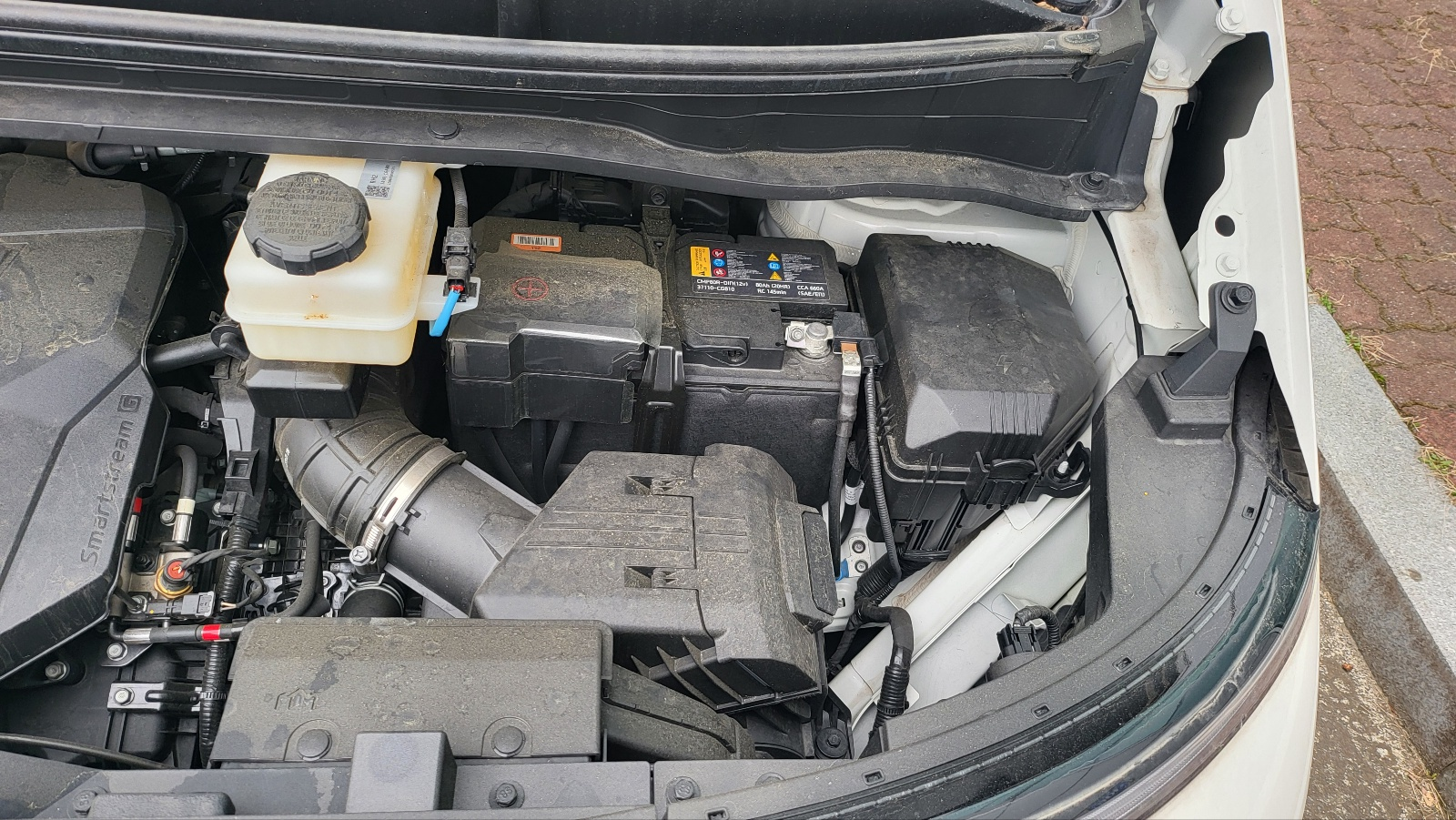

엔진 룸에 있는 휴즈 박스.

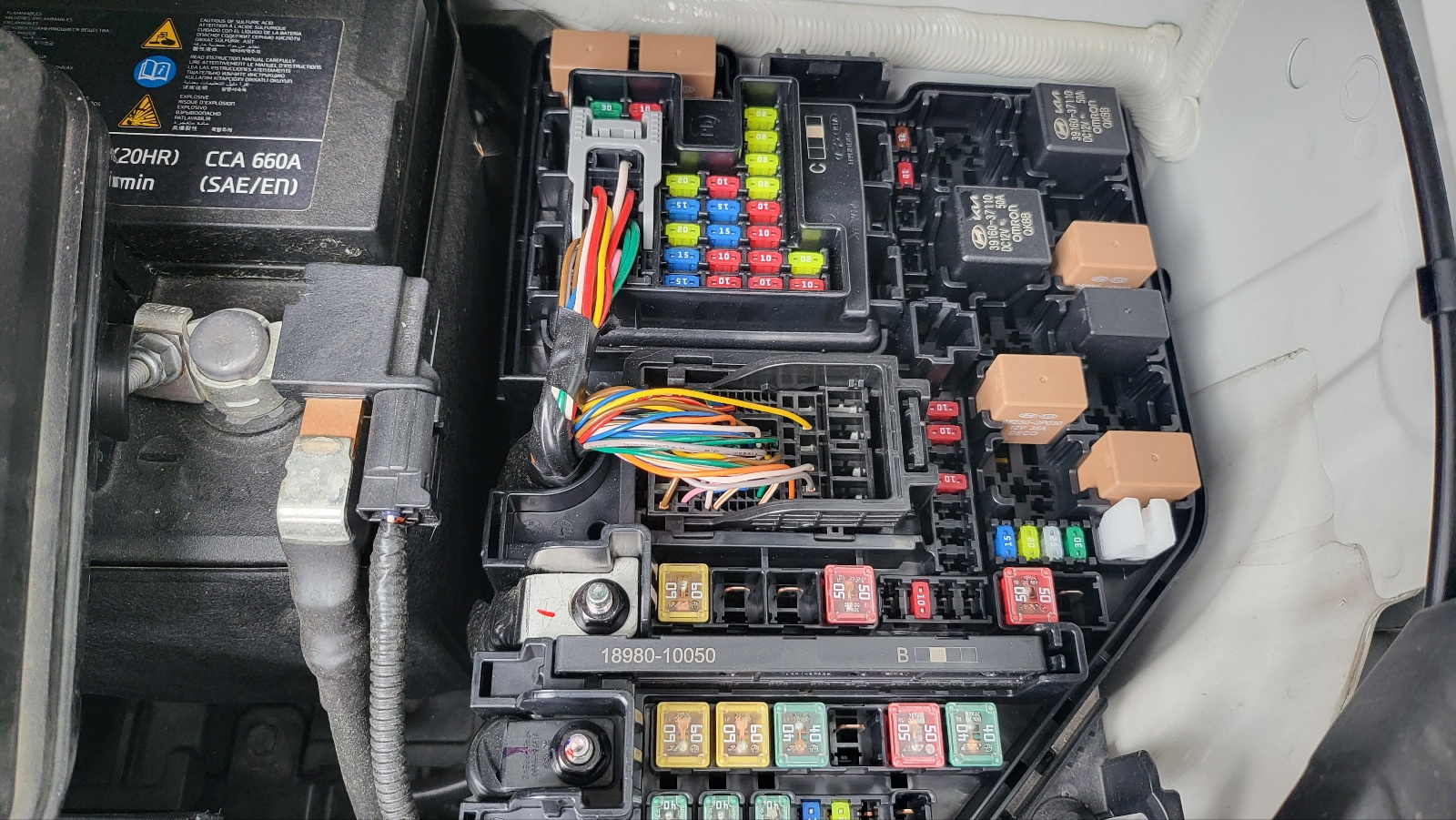

- 배터리 오른쪽 박스에 있는 것이 휴즈 및 릴레이 박스.





뚜껑 열어보면

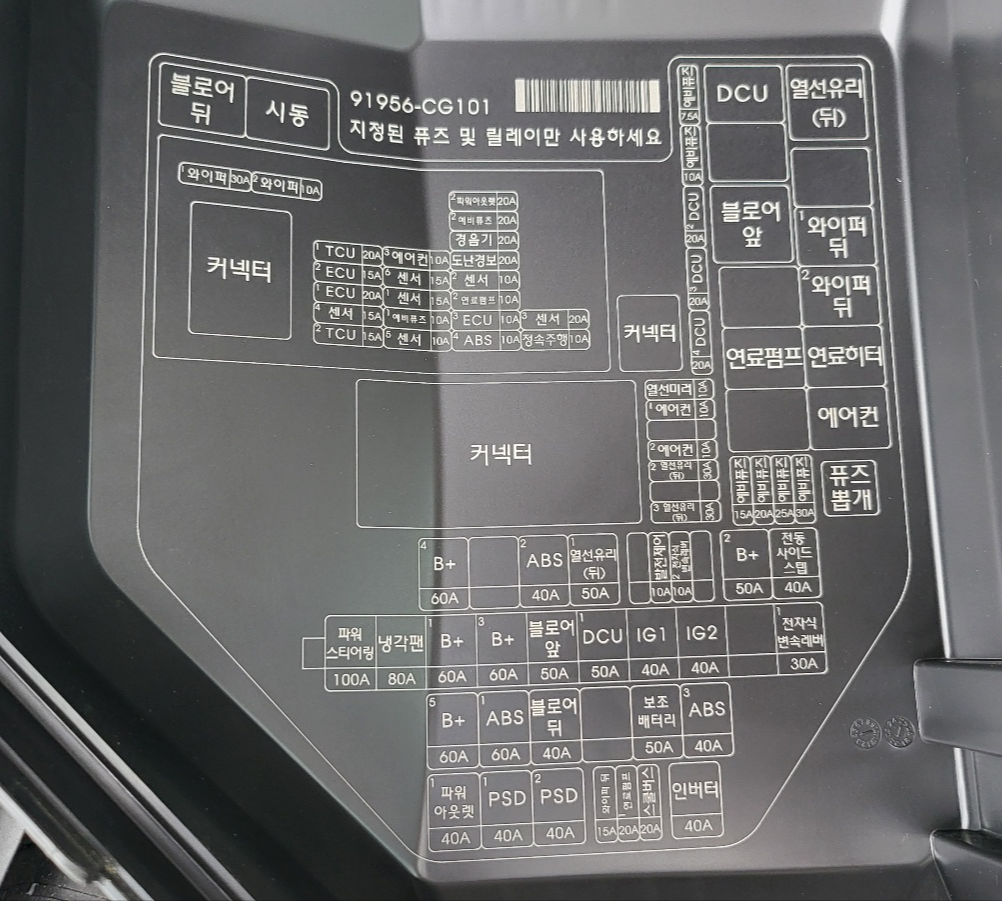

뚜껑 안쪽에 설명문 보인다.







시거잭 (파워 아울렛) 휴즈는 실내 휴즈 박스에 없음.

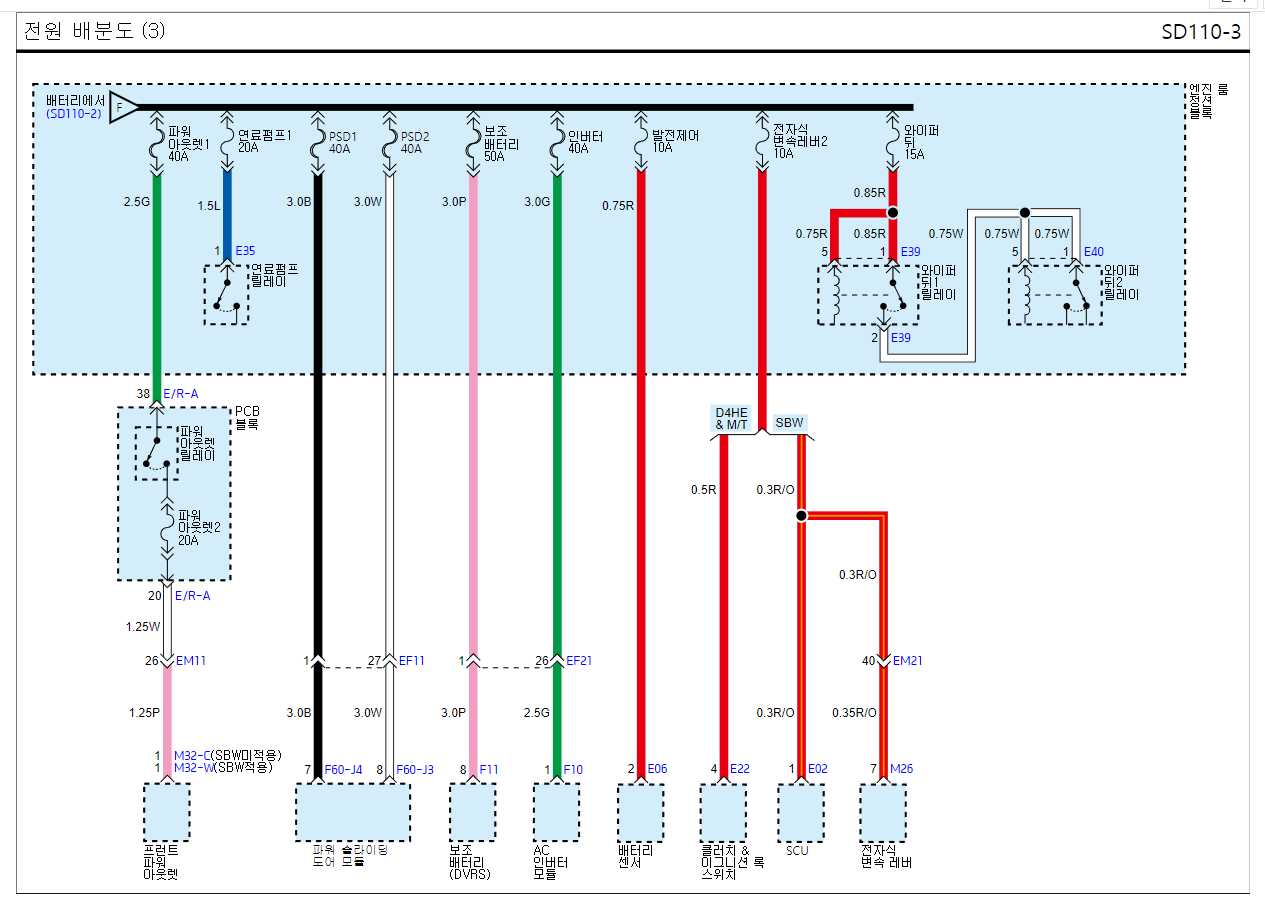

- 스타리아의 경우 시거잭 휴즈는 실내 휴즈 박스에 없고, 엔진룸 휴즈 박스의 가장 아래 왼쪽 파워아웃렛 1의 휴즈에서 PCB 블록으로 연결되어있고, 파워 아울렛 2 휴즈 20A 를 거쳐 실내의 시거잭까지 연결된다.













연관



스타리아 투어러 9인승. LPi 3.5





---

첫 등록 : 2022.05.30

최종 수정 : 2024.04.01
