OBD 2 . On Board Diagnostics 2 . 차량 통신 외부 연결 표준

by i.got.it 2024. 3. 24.





OBD 2

- 외부에서 차량의 ECU (Electronic Control Unit) 와 통신 가능하게 하는 표준 규격.

- 통신규격 : CAN

- 모든 차량에 OBD 2 커넥터 장착되어있다.

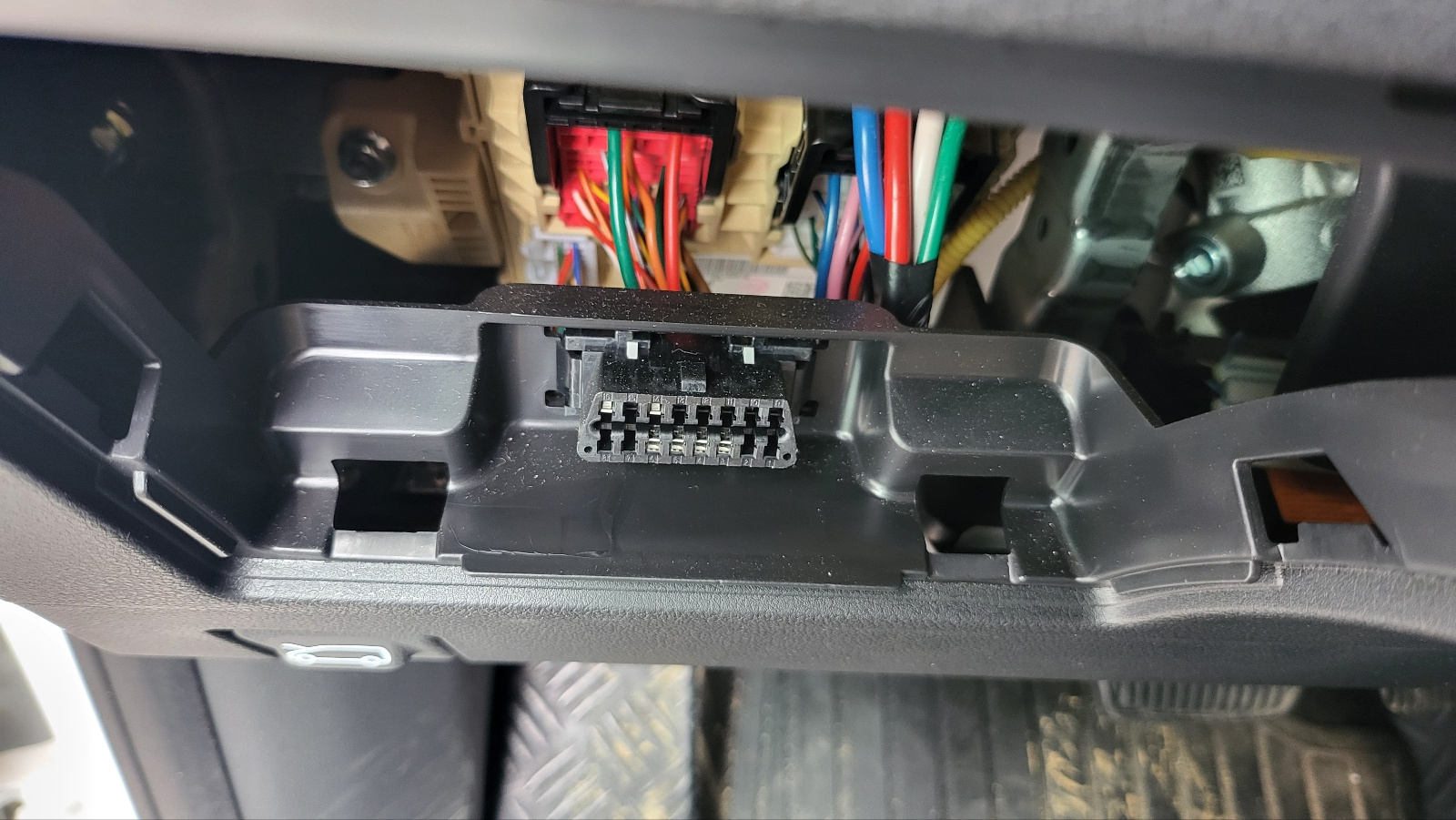

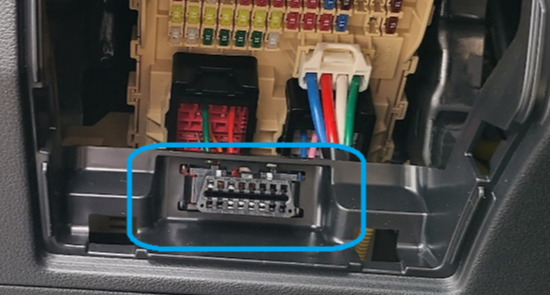

예 : 아래 사진의 파란색 박스 속이 OBD 2 커넥터 ( 차종 : 스타리아 휴즈박스 하단에 있음 )

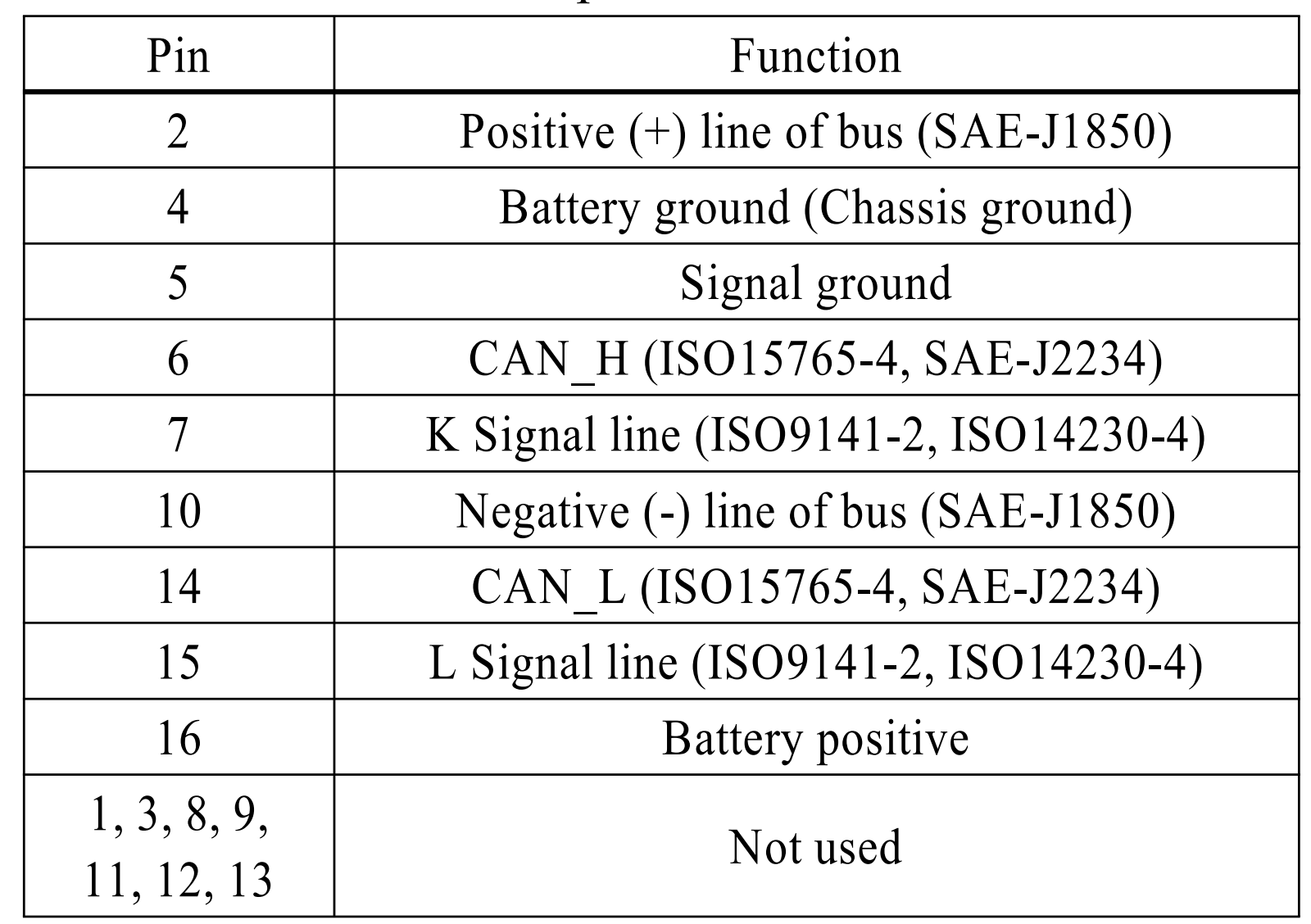

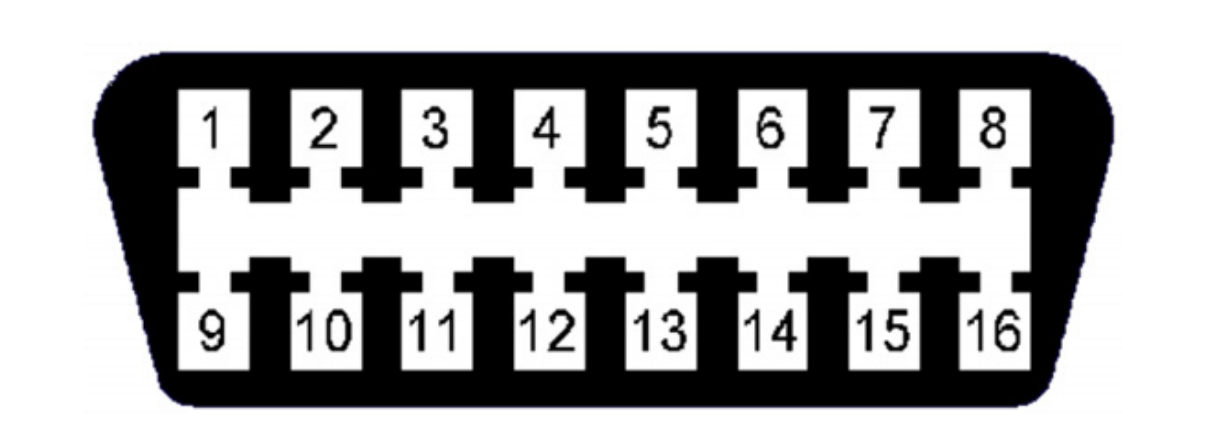

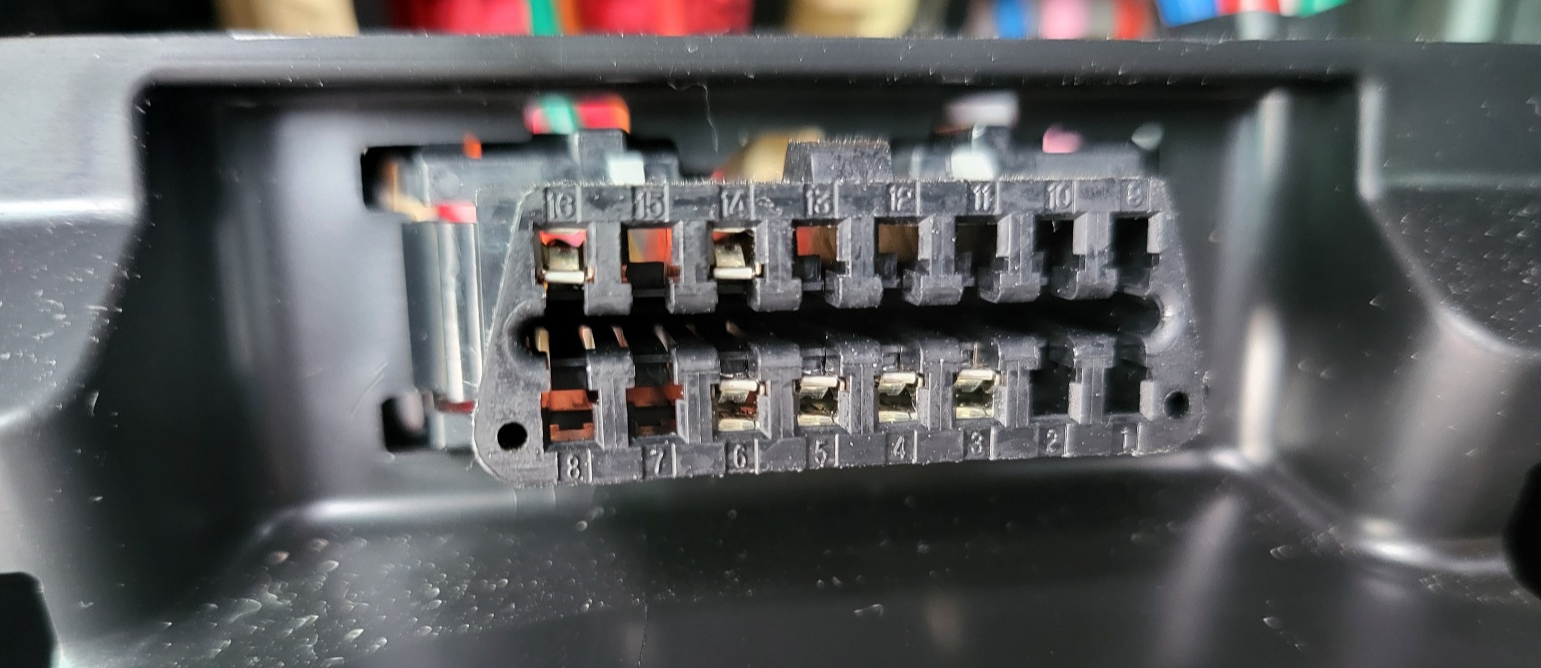

OBD 2 커넥터 핀맵



















연관





ELM327 MINI . OBD 2 스캐너 . 블루투스

ELM327 MINI - OBD 2 스캐너 - 블루투스 : V2.1 - 소비전류 : 45mA - 무게 23g - 사이즈 : 4.8 x 2.5 x 3.5 cm 가능 데이터 4. 엔진 RPM 5. 계산된 로드 값 6. 냉각수 온도 7. 연료 시스템 상태 8. 차량 속도 9. 단기 연료

igotit.tistory.com



DIY 가능 OBD2 플러그만 구입가능.



OBD 2 . 커넥터 . 플러그 두껑 포함

OBD 2 플러그 차량 OBD 2 에 연결하여 DIY 가능한 플러그와 두껑 - 두껑 높이는 제품 구매 옵션에 선택 가능. 제품1. 구입처 - 옵션에서 두껑 높이 10, 14, 20mm 선택 가능. 2.75US $ 6% OFF|Mini Obdii 16pin Angle Con

igotit.tistory.com










첫 등록 : 2024.03.24

최종 수정 :

단축 주소 : https://igotit.tistory.com/5204
