ELM327 MINI . OBD 2 스캐너 . 블루투스







ELM327 MINI





- OBD 2 스캐너

- 블루투스 : V2.1

- 소비전류 : 45mA

- 무게 23g

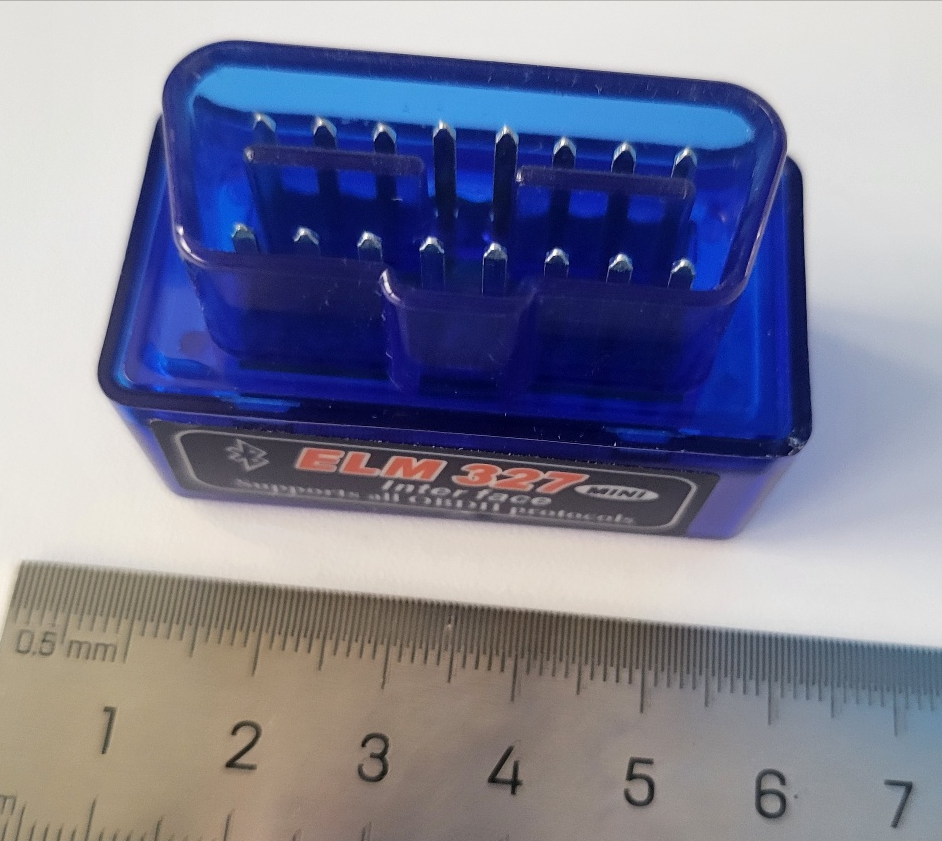

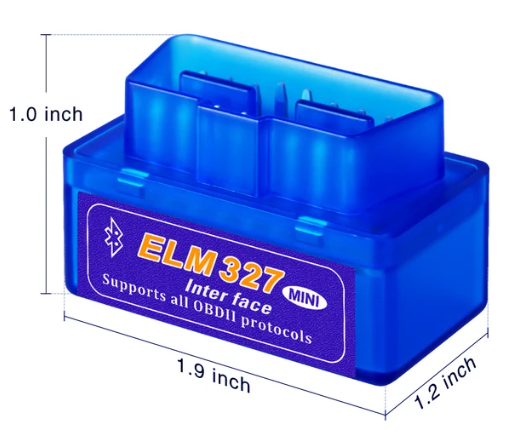

- 사이즈 : 4.8 x 2.5 x 3.5 cm







가능 데이터

4. 엔진 RPM

5. 계산된 로드 값

6. 냉각수 온도

7. 연료 시스템 상태

8. 차량 속도

9. 단기 연료 트림

10. 장기 연료 트림

11. 흡기 다지관 압력

12. 타이밍 사전

13. 흡기 공기 온도

14. 공기 유량

15. 절대 스로틀 위치

16. 산소 센서 전압/관련 단기 연료 트림

17. 연료 시스템 상태

18. 연료 압력

- 기타등등.







구입처



0.5US $ 91% OFF|ELM327 Mini V2.1 Bluetooth Detector OBD Bluetooth Car Malfunction Detector OBD2 Car DiagnosticTool For Android/W







구성품











차량 장착

-  스타리아 의 휴즈박스 하단에 있는 OBD2 커넥터에 장착.



ELM327 장착 상태에서는 커버 안닫힘(아래 사진).



제품외장을 분리하여 장착하면(아래 사진) 간섭없이 커버 잘 닫힌다.

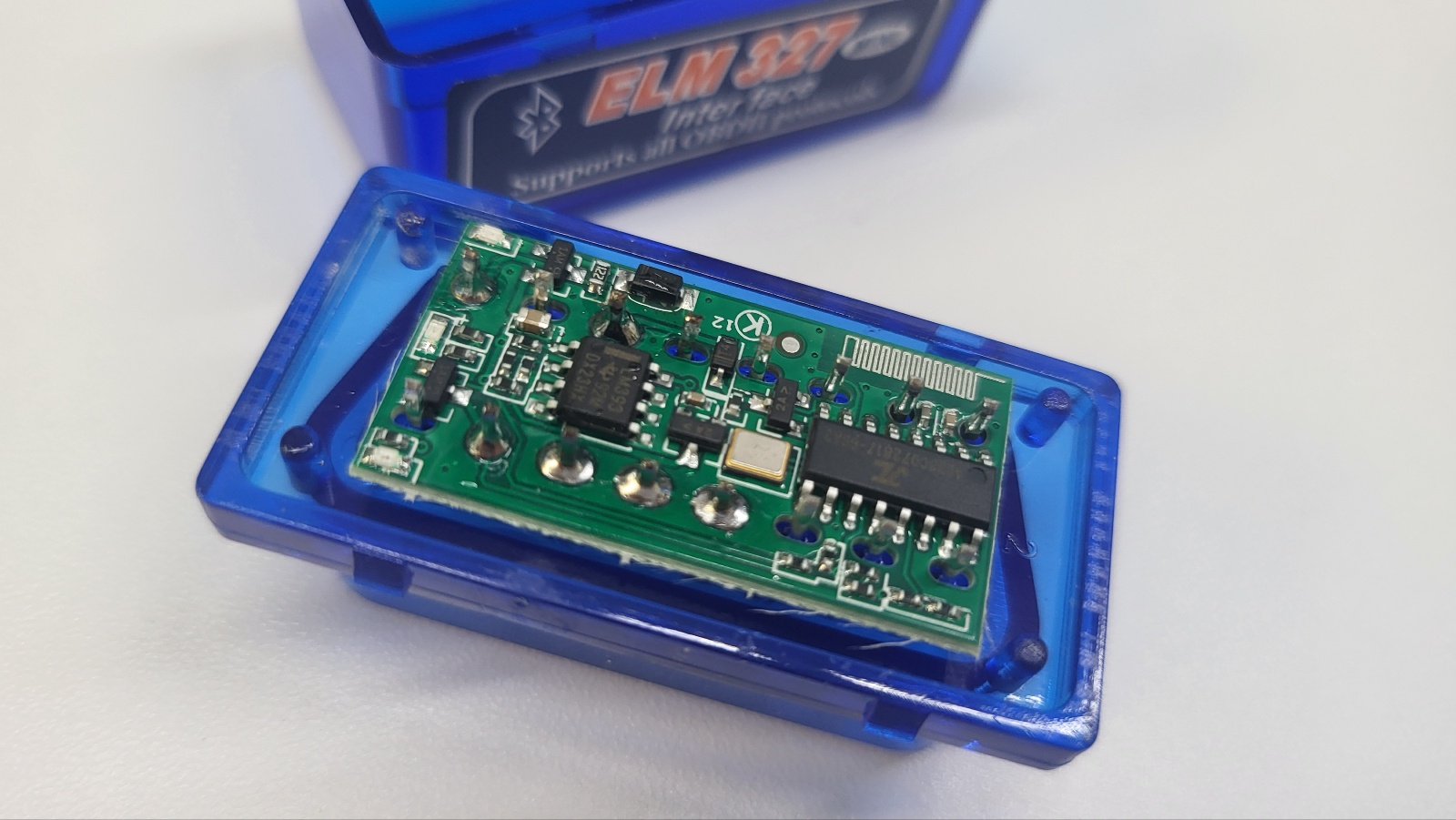

분해

- 외장이 끼움식으로 체결되어있는데, 연결 부위 틈새로 일자 드라이브 얇은것 끼워 넣어 쉽게 외장 분리 가능.









참고 : 위 사진의 왼쪽 칩: LM393 ( 비교기 2개 들이,  LM393 데이터 시트 보기 ).











ELM327 연동 앱













연관





OBD 2 . On Board Diagnostics 2 . 차량 통신 외부 연결 표준





---
