DIY . 스타리아 . 휴즈 박스에 시거 소켓 매립 .



개요



차종  : 스타리아



차량 휴즈 박스 내에 시거 소켓 매립하여 기기 전원 공급선들 최대한 안 보이게 처리하려고 함.





사전 준비

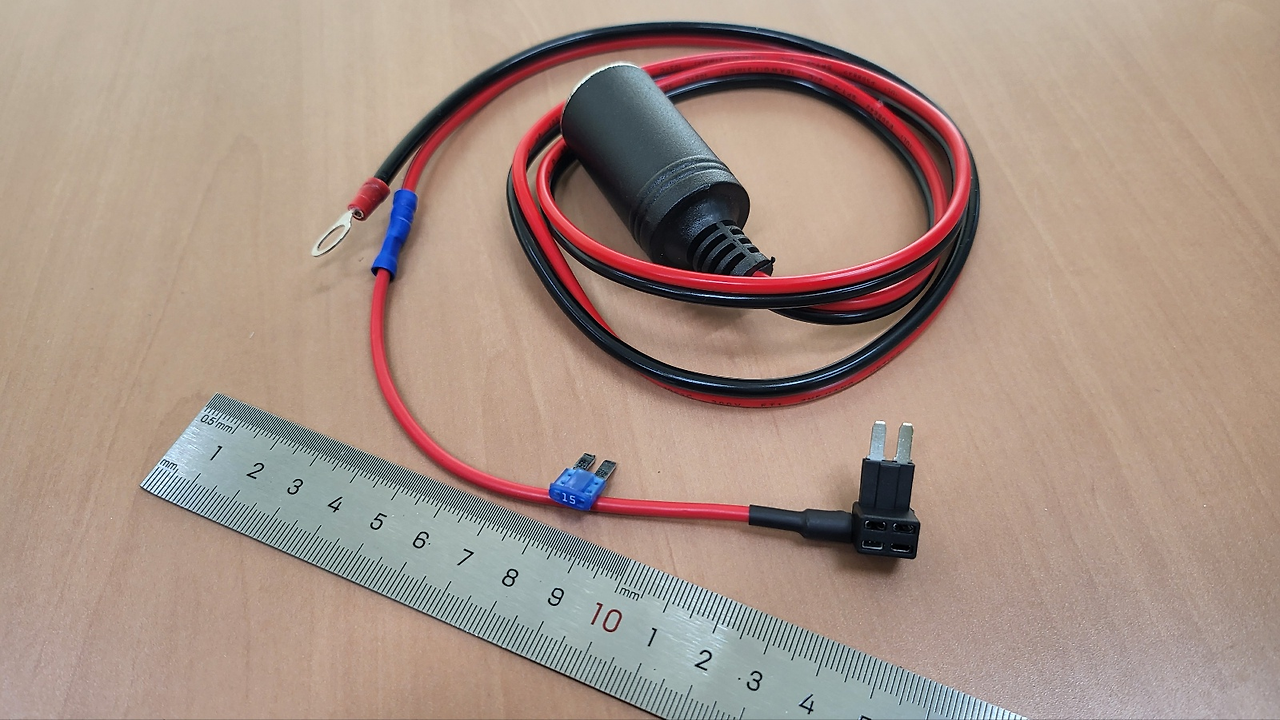

1. DIY 용으로 판매 중인 시거 소켓  https://igotit.tistory.com/5312





2. 차량의 휴즈박스 접근. 상세 :  https://igotit.tistory.com/3675



3. 작업 공간 확보 위한 대시보드 측면 사이드 커버 탈거.  상세 : https://igotit.tistory.com/5313











작업 1/3.  DIY 시거 소켓 접지 연결

- 차량 배터리의 (-) 극들은 차체의 금속과 연결되어 있고, 적당한 금속 부위의 볼트에 체결하면 된다.

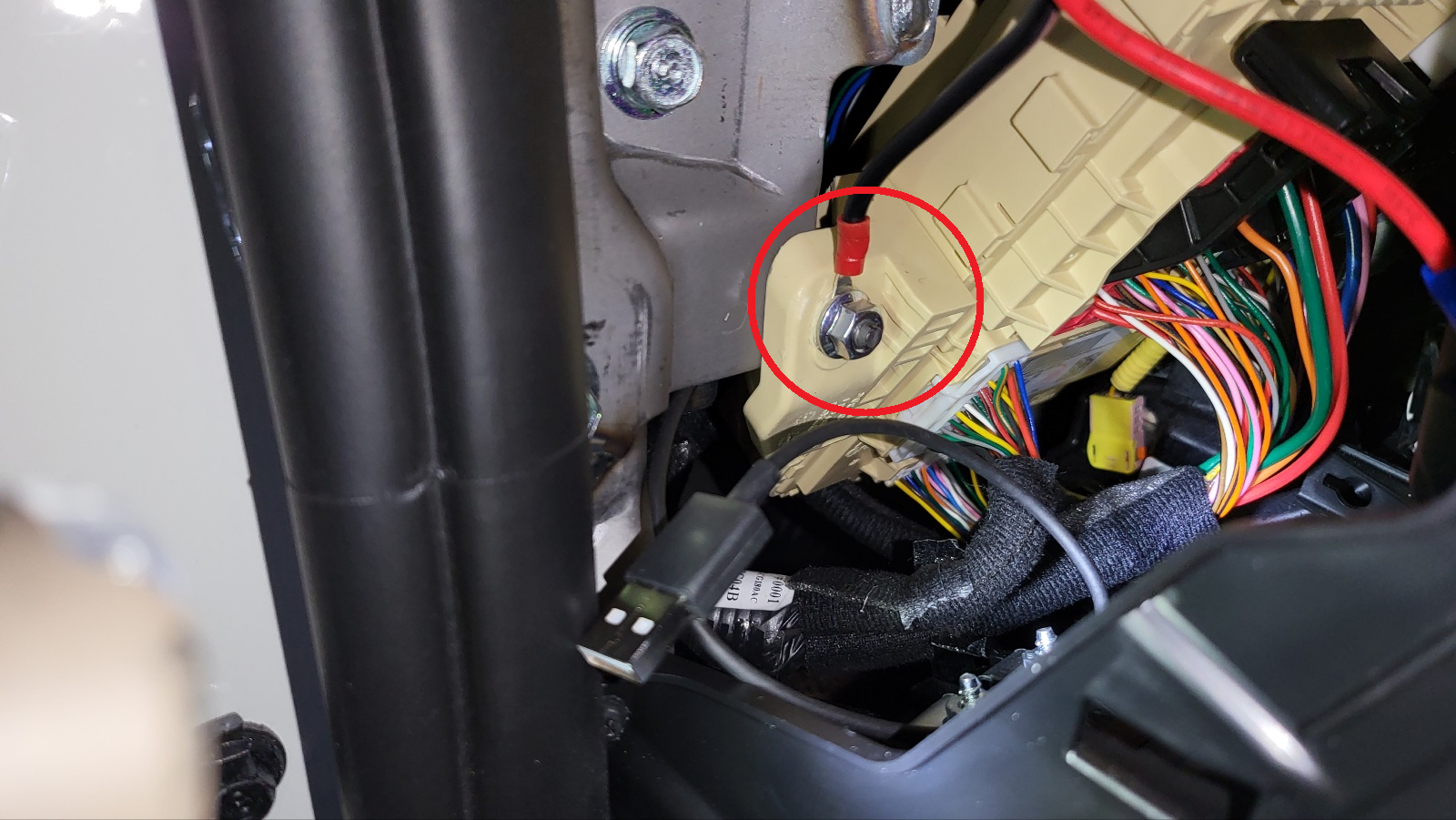

- 스타리아의 경우 볼트 굵기가 맞는 것은 아래 사진의 붉은 동그라미 부분.





작업 2/3. 휴즈 박스에 적당한 위치에  DIY 용 소켓의 커넥터 연결하기.

차량 순정의 시가잭 휴즈에 연결하면 제일 좋은데, 스타리아의 경우 시가책 휴즈가 엔진룸에 있어 사용불가하다.

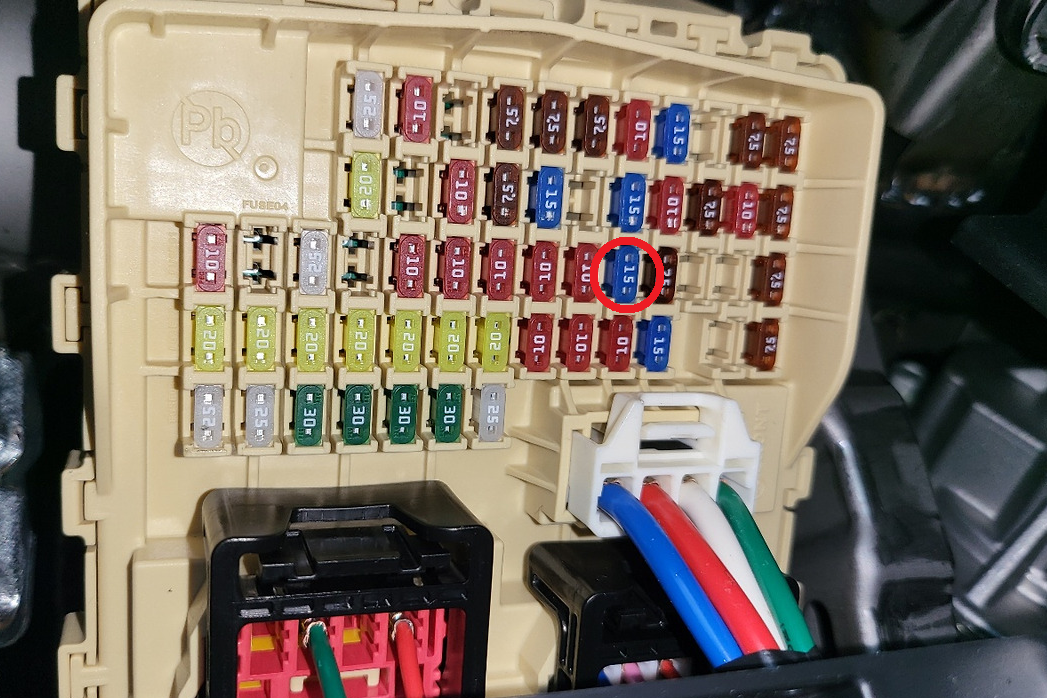

 DIY 시거 소켓 연결하기 적당한 휴즈는 아래 사진의 붉은 원 부분의 것이며, 설명문에는 모듈2 전원공급 휴즈이다.

모듈2 는 스타리아 차량 내의 순정 USB 충전 포트들에 해당한다.

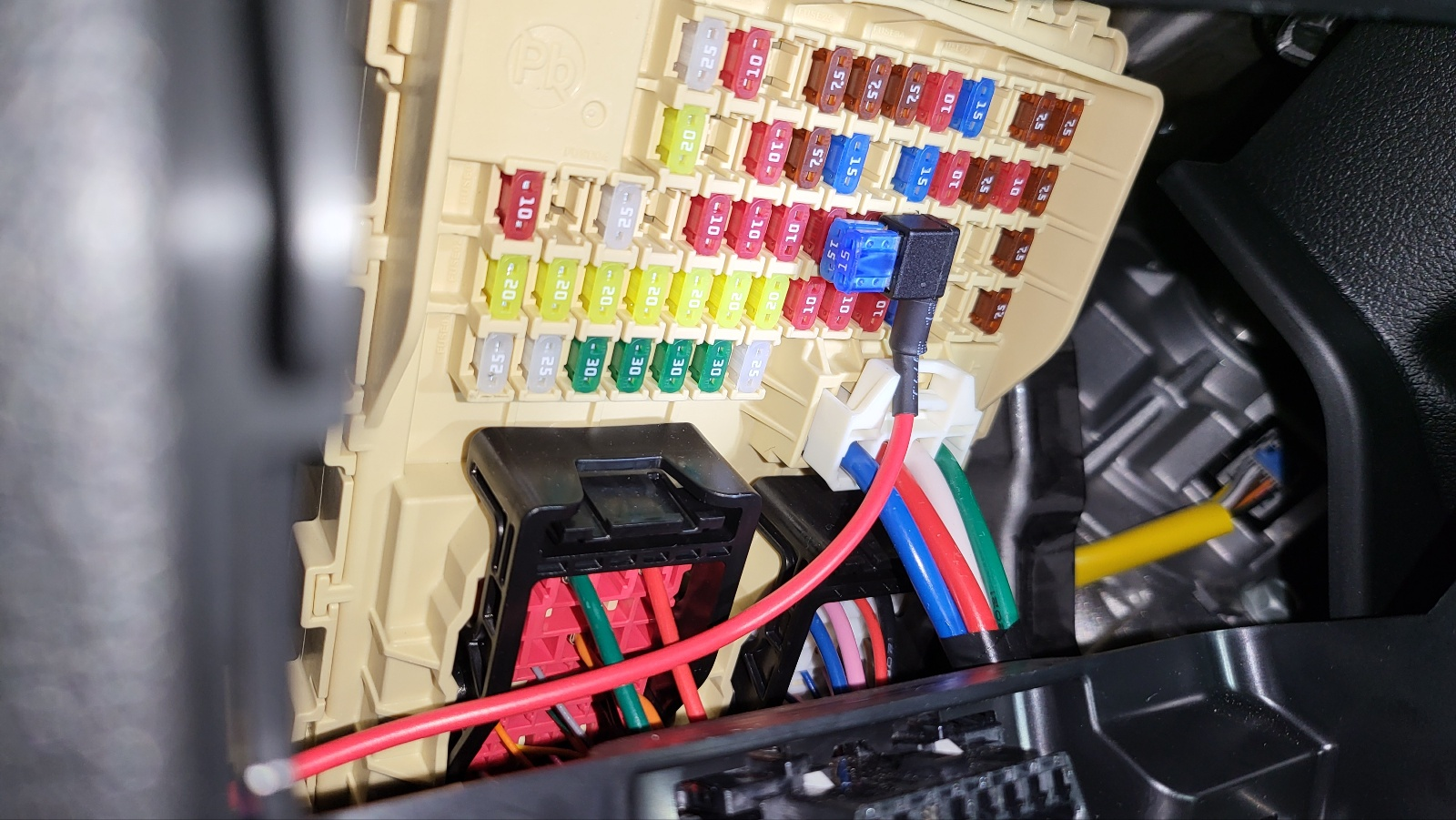

 위 붉은 원 부분에서 뽑은 휴즈를  DIY 용 커넥터에 꼽고 아래 사진처럼 꼽아준다.







위 작업1, 작업2가 실 작업해야 하는 것의 핵심에  해당한다.



정상 작동 시험

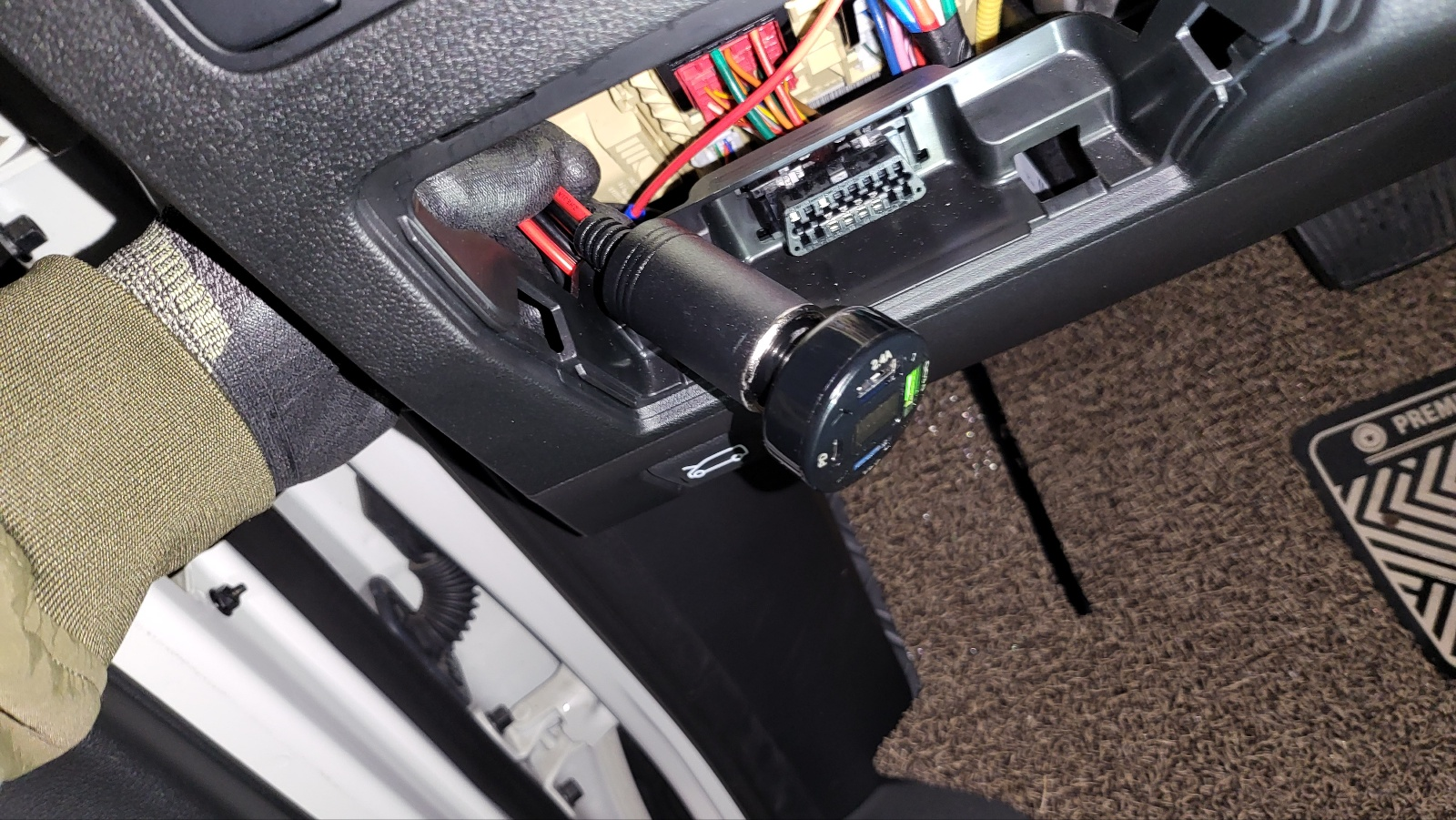

차 시동 걸고 , 시거 소켓에 USB 충전기( 제품 예 :  https://igotit.tistory.com/5243 )를 꼽아서 즉시 정상 작동 하는지 확인 가능.





시동 끈 경우에도 전원 출력되고 있다면 앞의 작업 2/3 에서 DIY 커넥터를 반대방향으로 꼽은 오류이다. 이를 뽑아서 반대로 꼽아줘야  차량 시동 끈 경우에 시거소켓 전원 차단된다.







작업 3/3 . 배선 정리

- 벨크로 이용하여 배선 정리 하기로 한다. 널브러진 선들 모아주고 주행 중 잡소리 방지 목적.

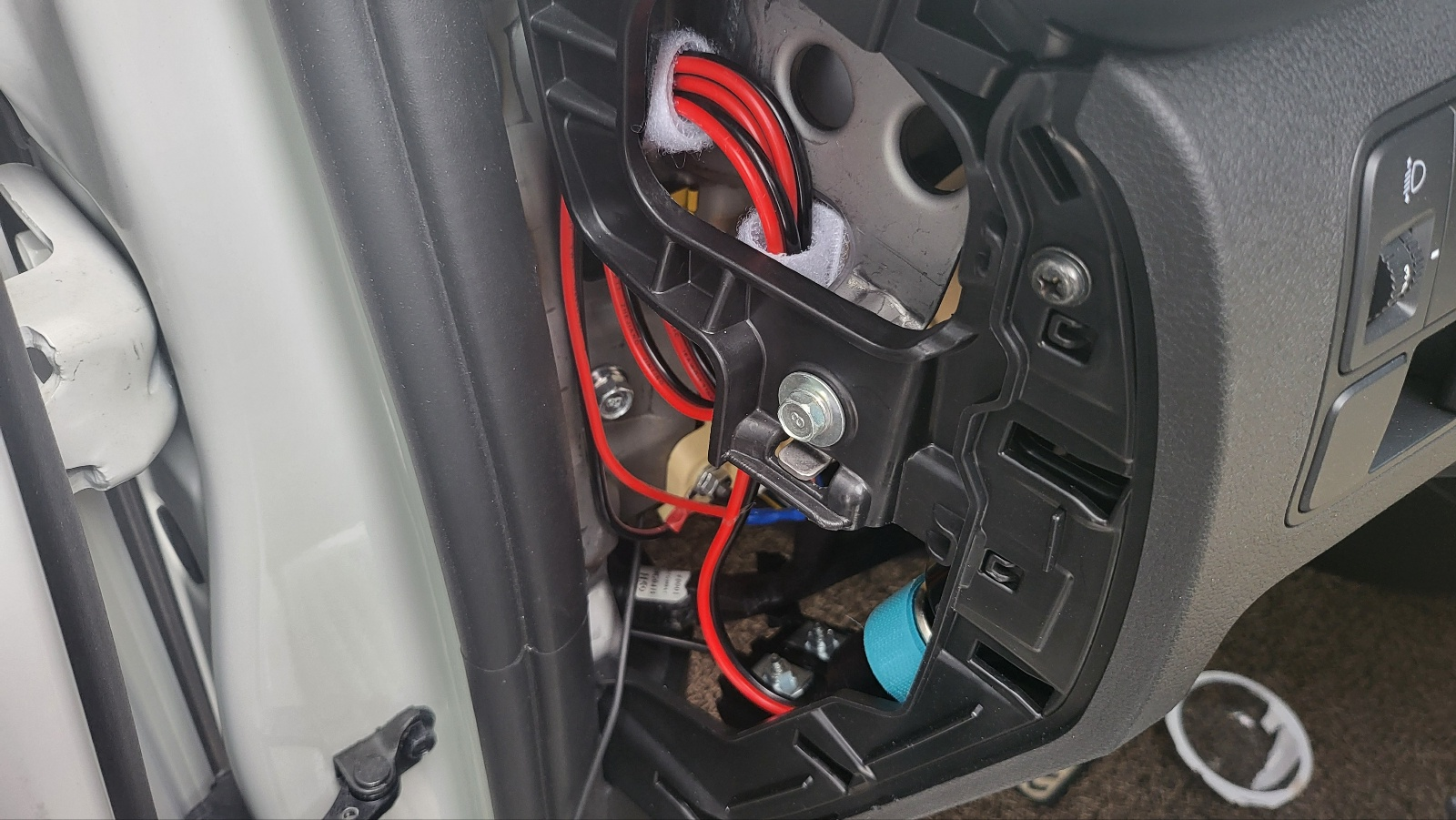

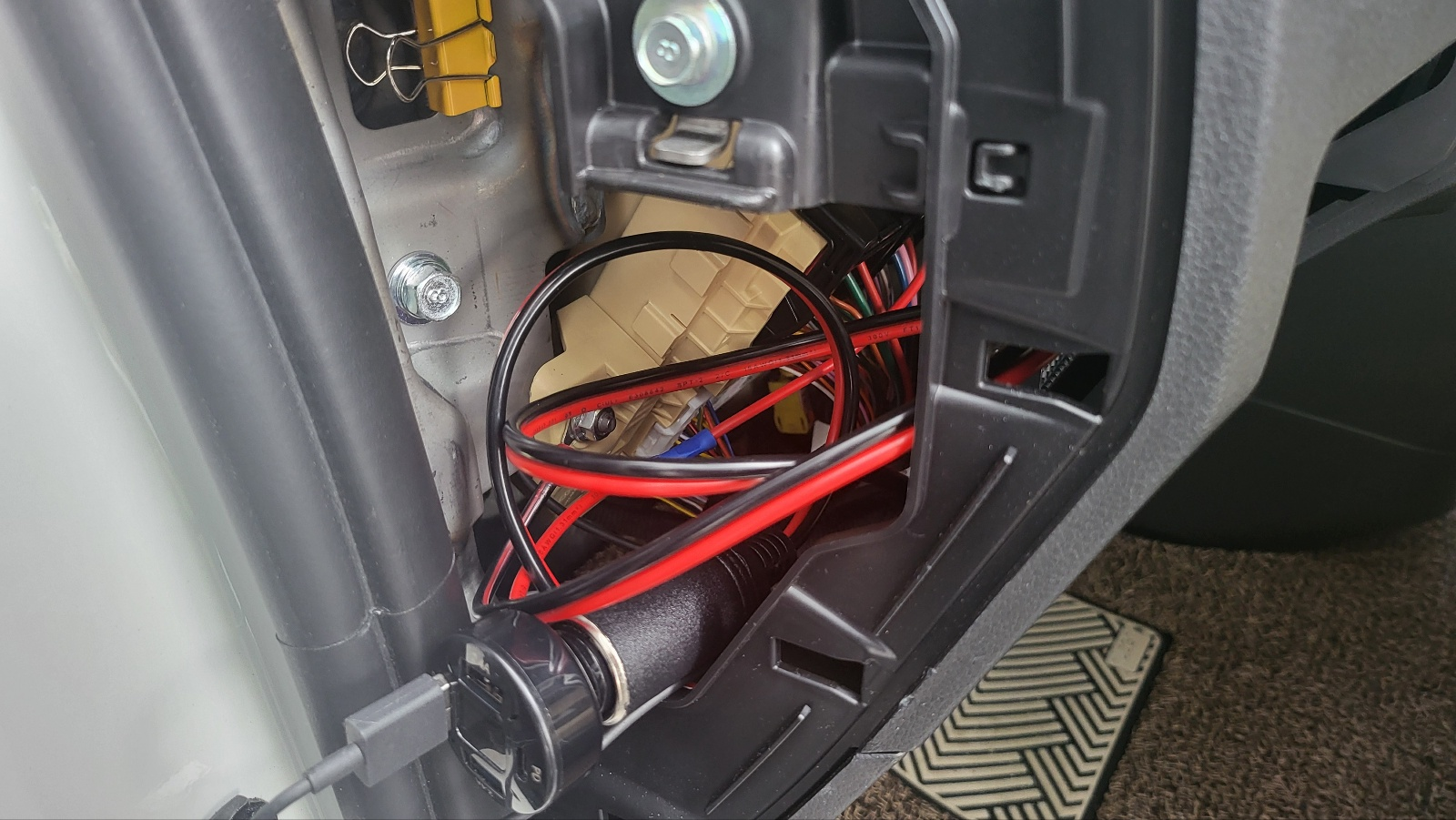

아래 사진 : 아직 정리되지 못한 상태.

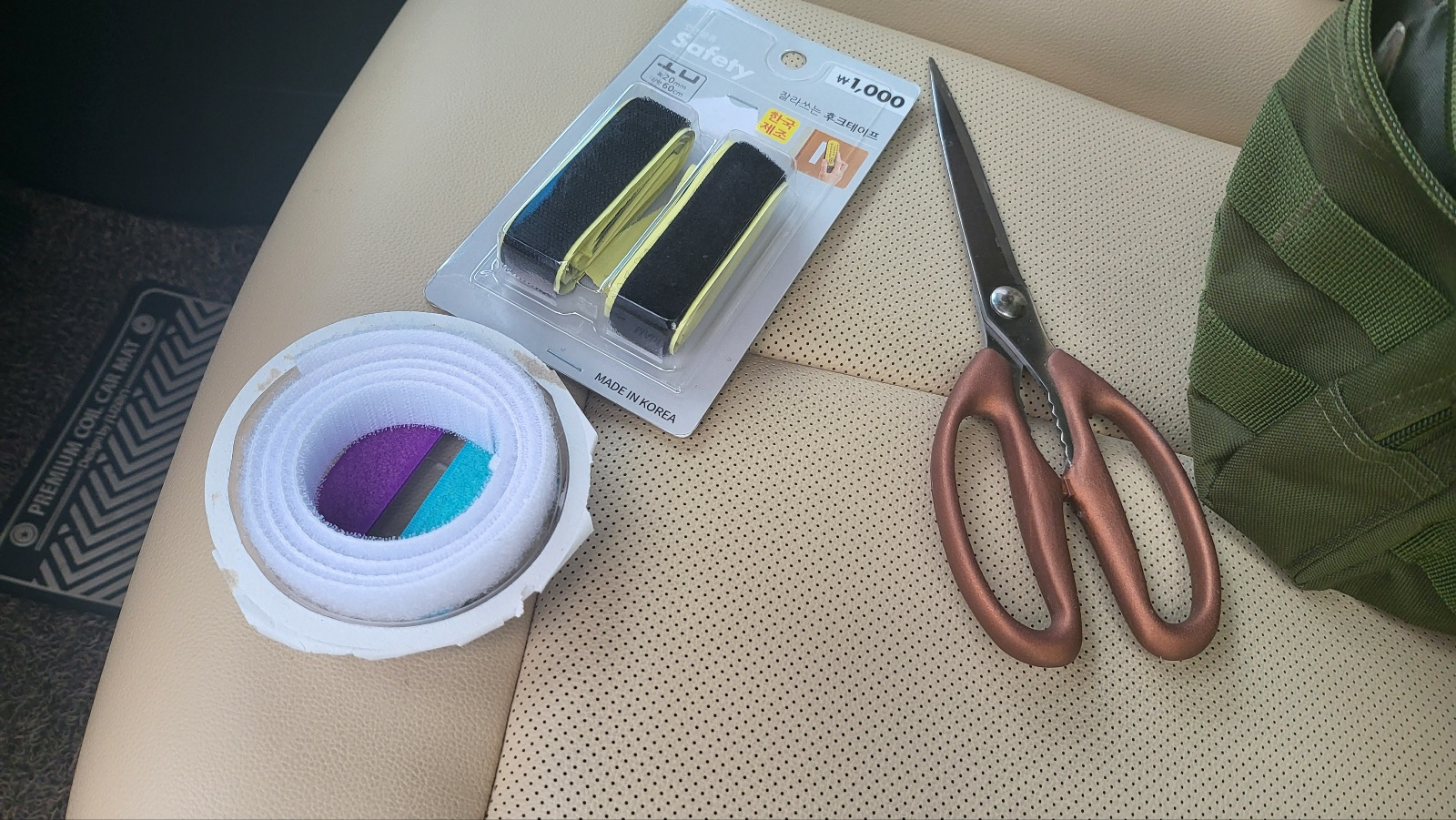

벨크로 준비

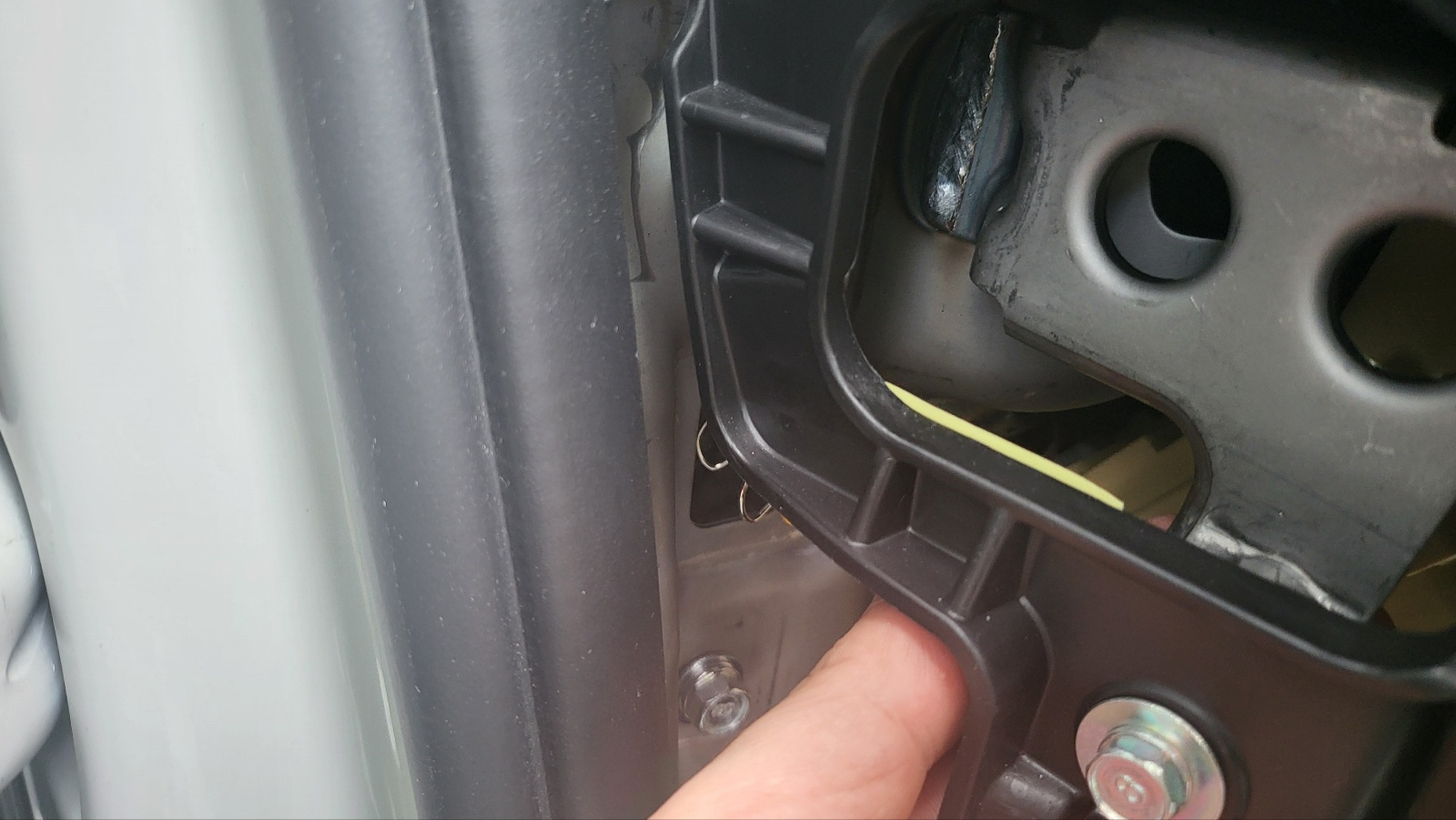

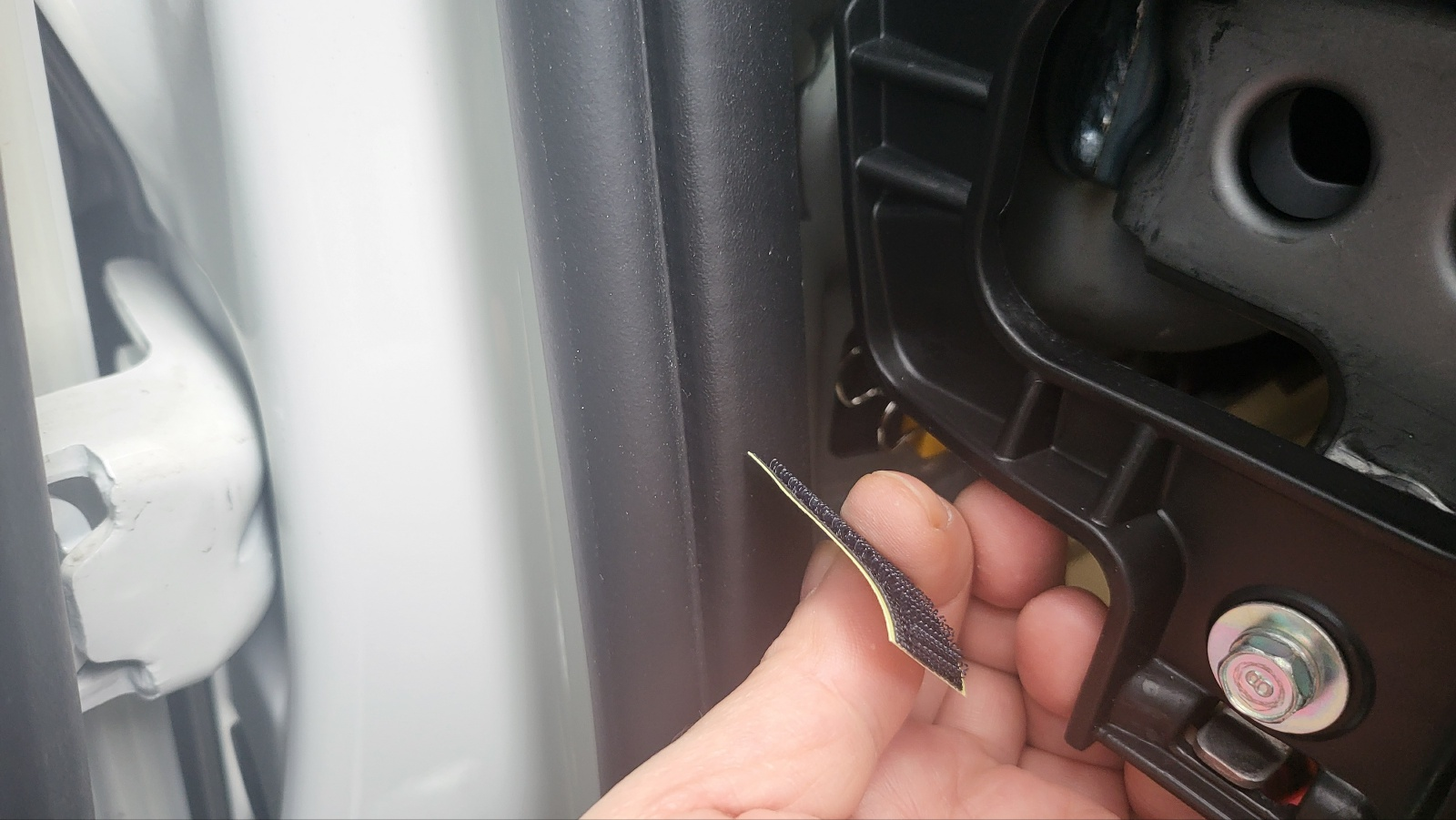

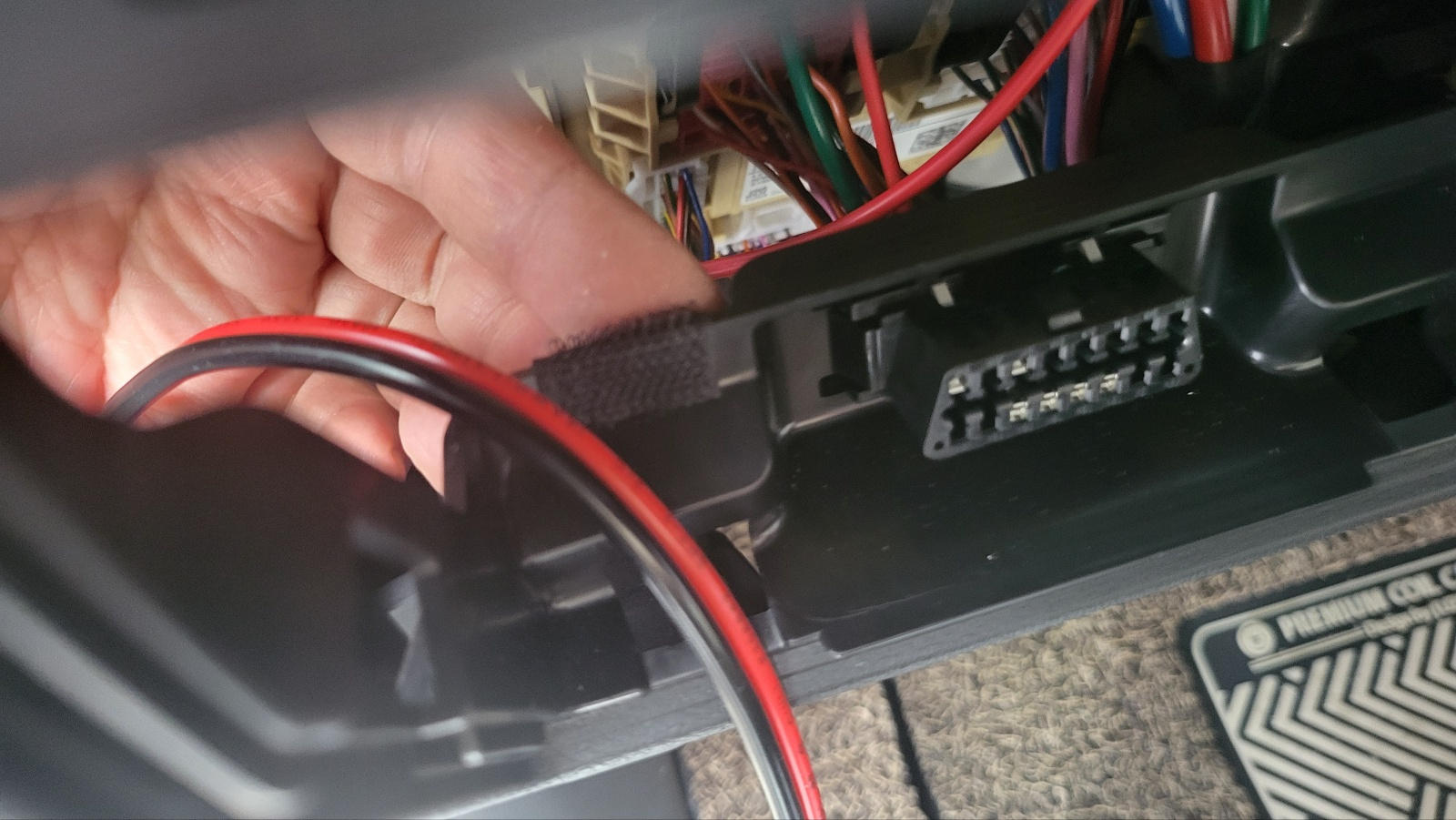

점착식 벨크로 까슬이  잘라서 플라스틱 안쪽에 부착한다.

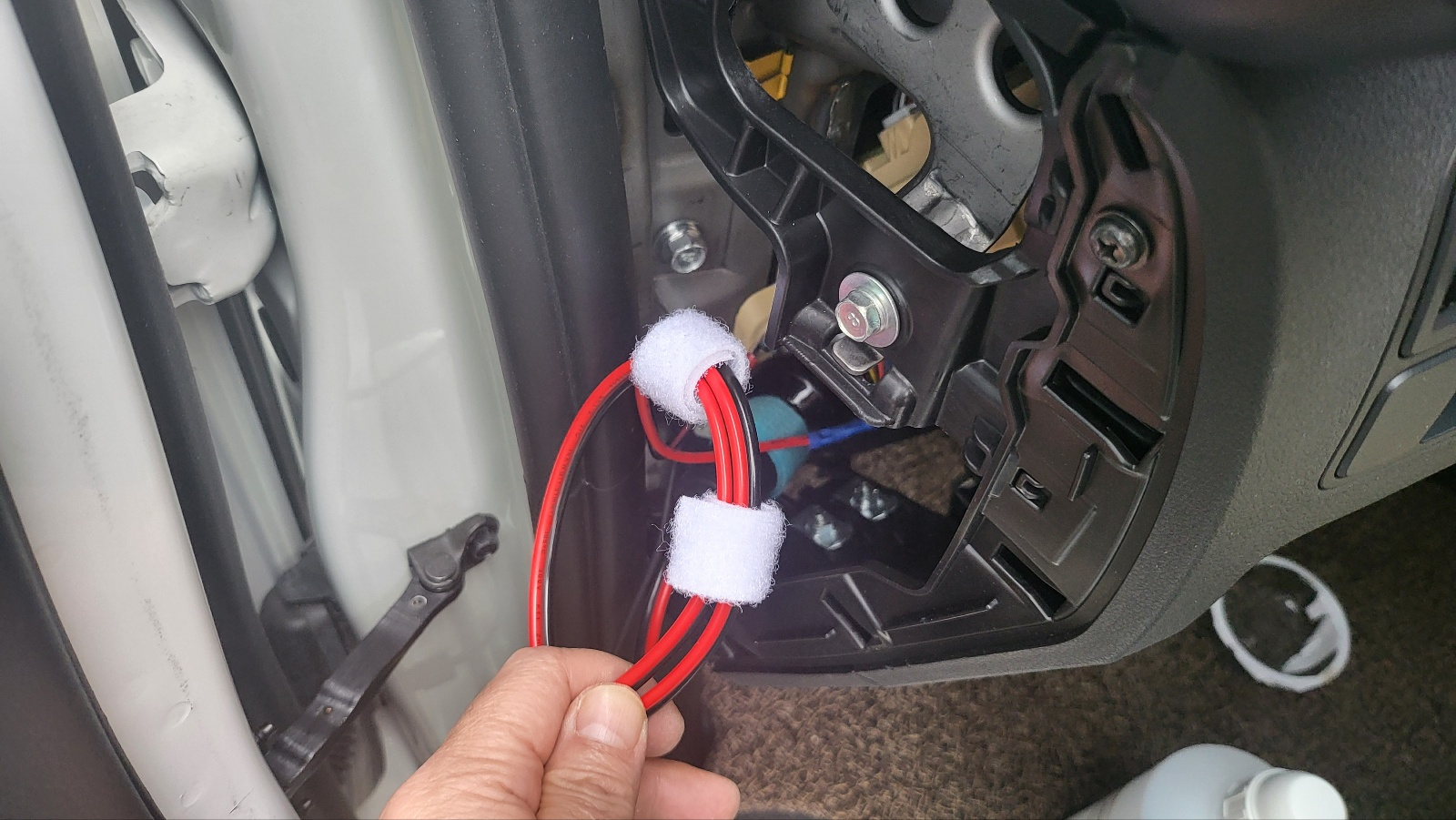

선들 모아서 벨크로 타이로 감아준다. 외부가 보슬이가 되도록 .

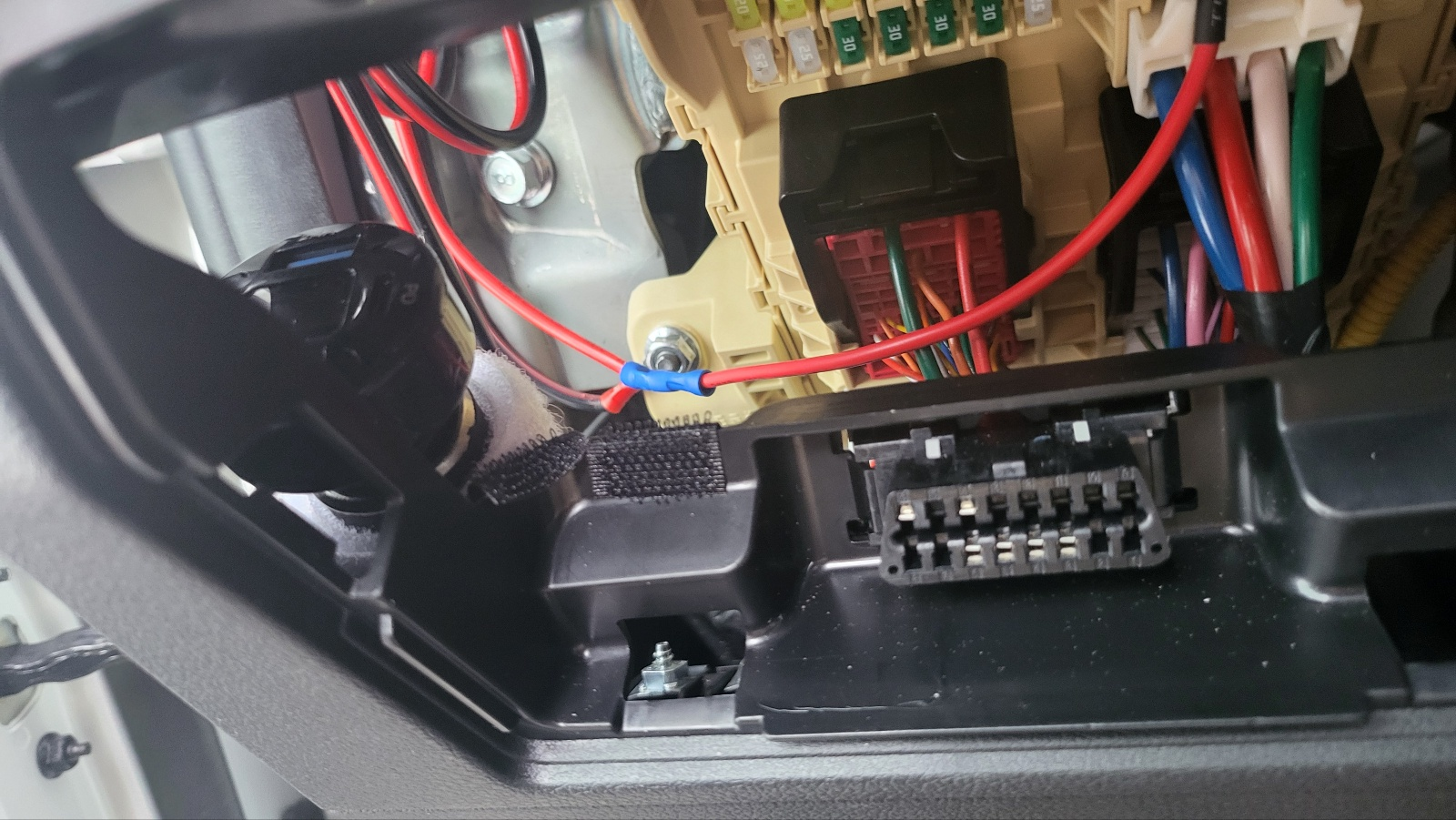

아래 사진. 플라스틱 안쪽에 부착해 둔 까슬이에 보슬이 부착한다.

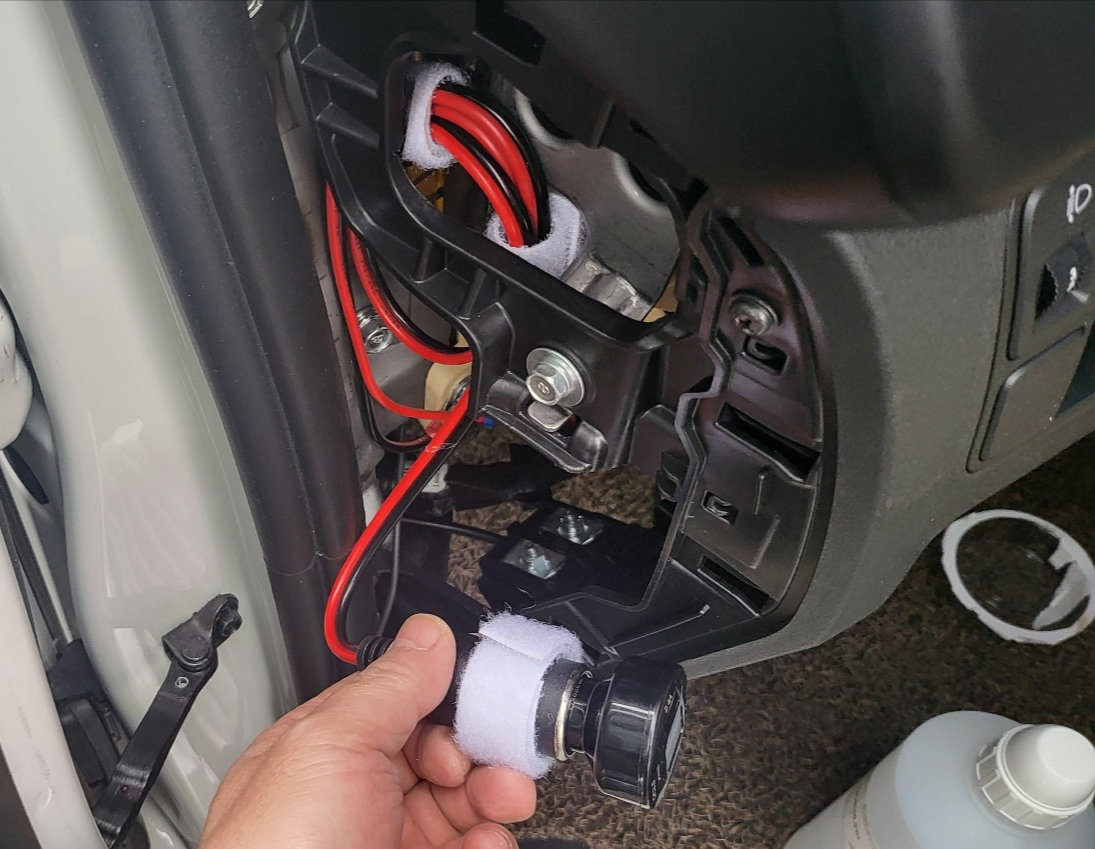

시거 소켓에도 벨크로 타이 감아준다.

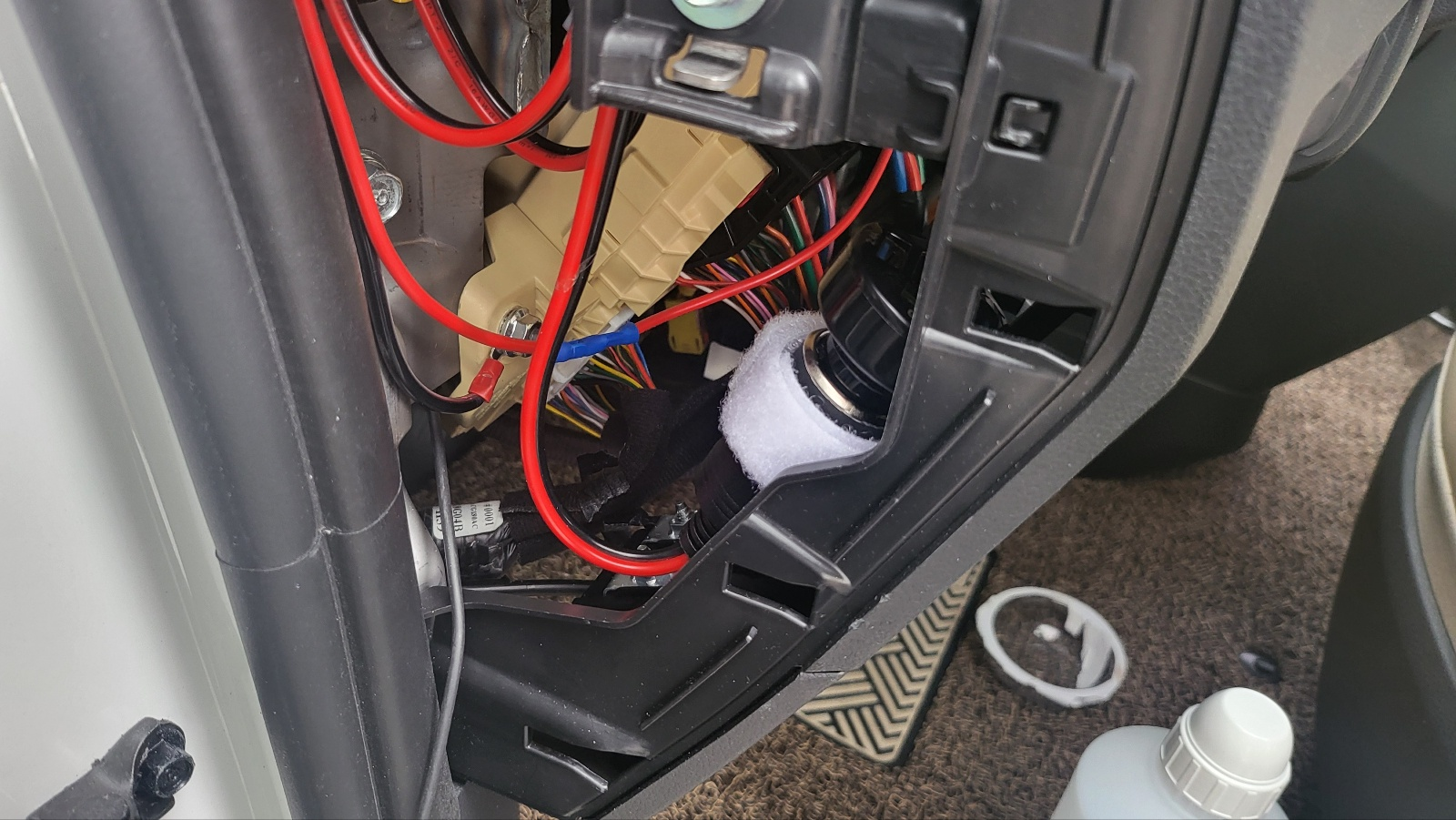

아래사진 . 소켓도 부착.

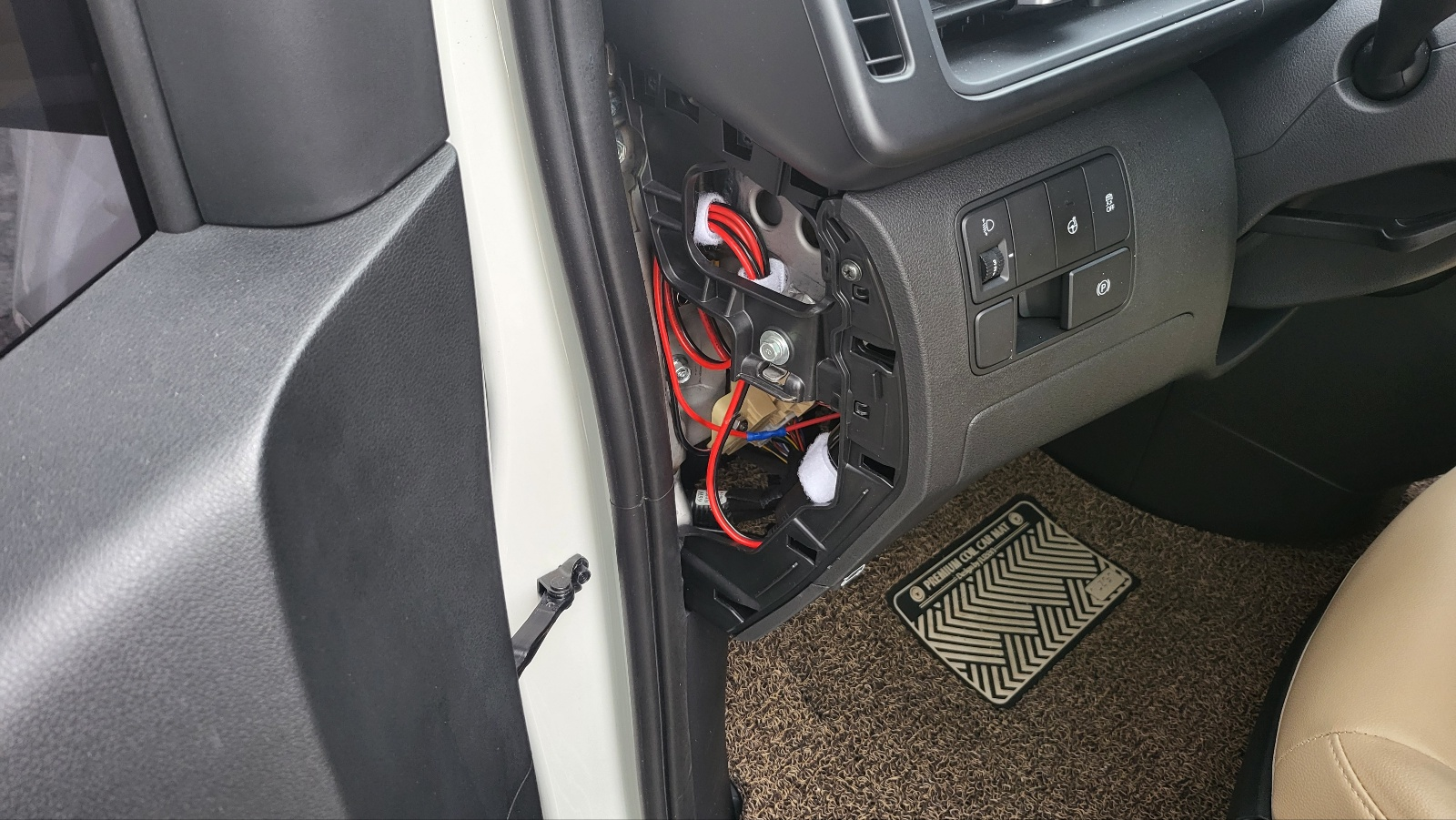

위와 같이 처리하면 선들이 덜렁되지 않고 안정적으로 고정된다.

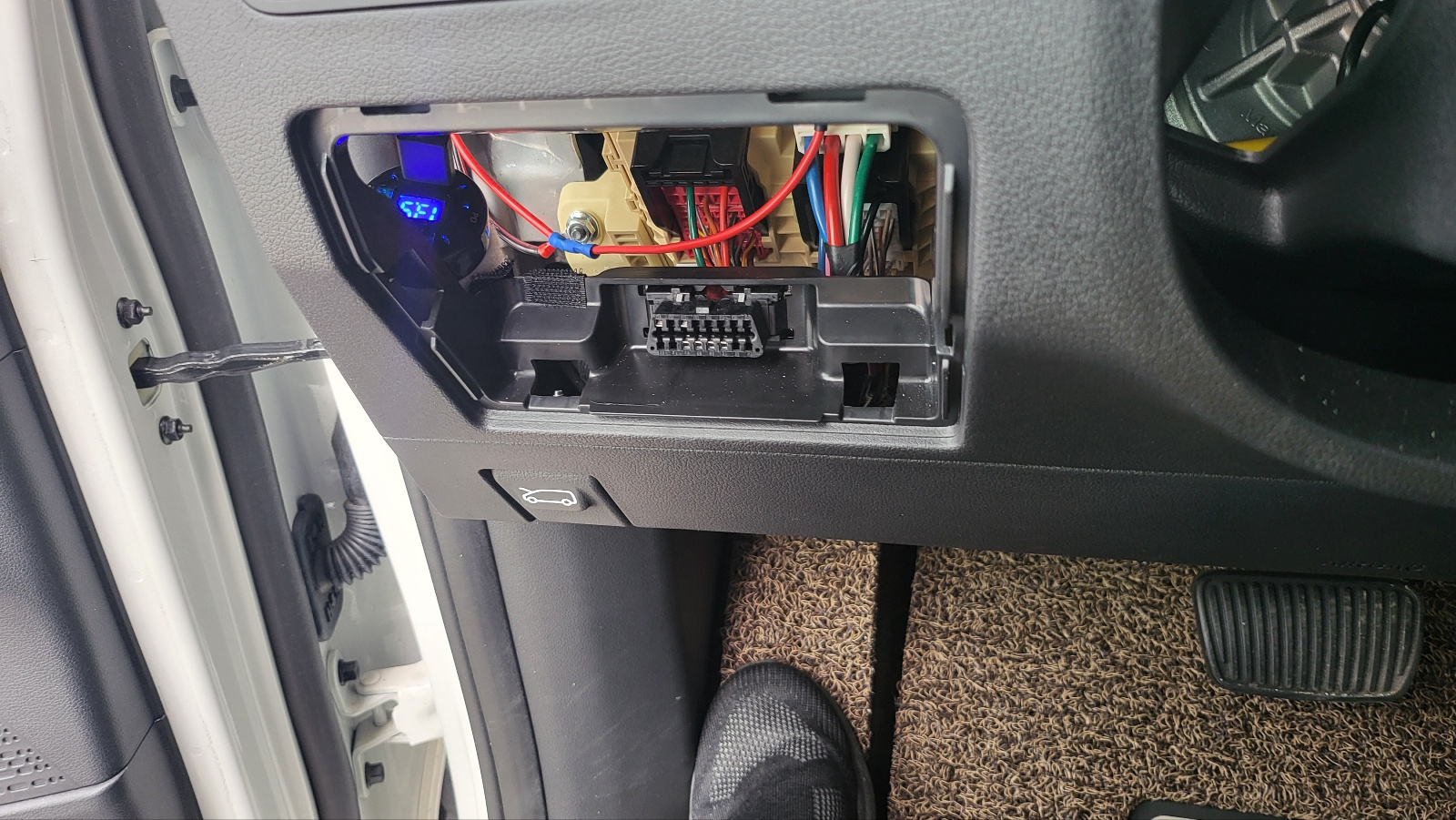

아래 사진 . 휴즈박스 커버 닫아도 간섭 없이 잘 닫힘.

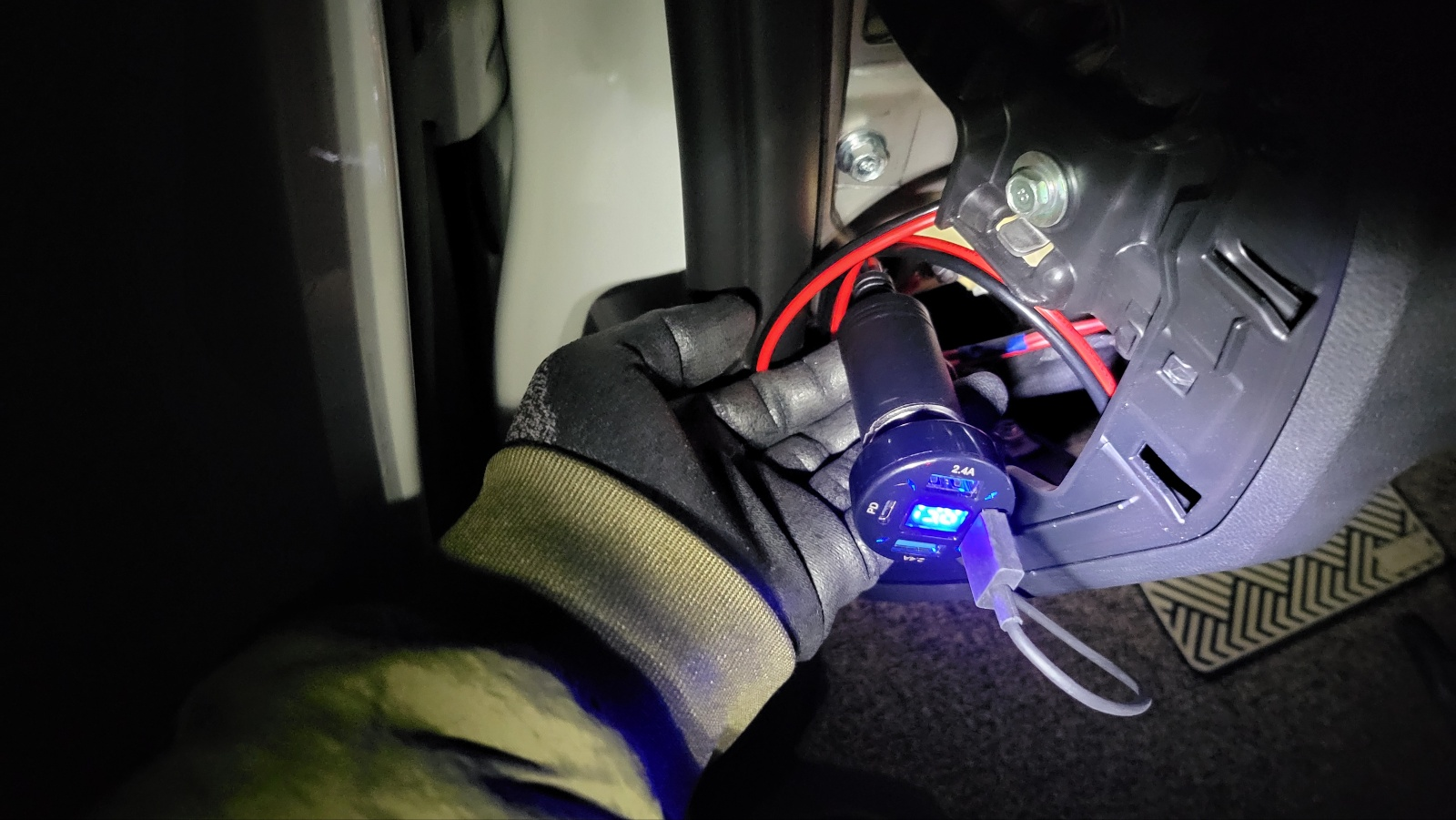

시동 걸어 전원 출력되는지 확인.

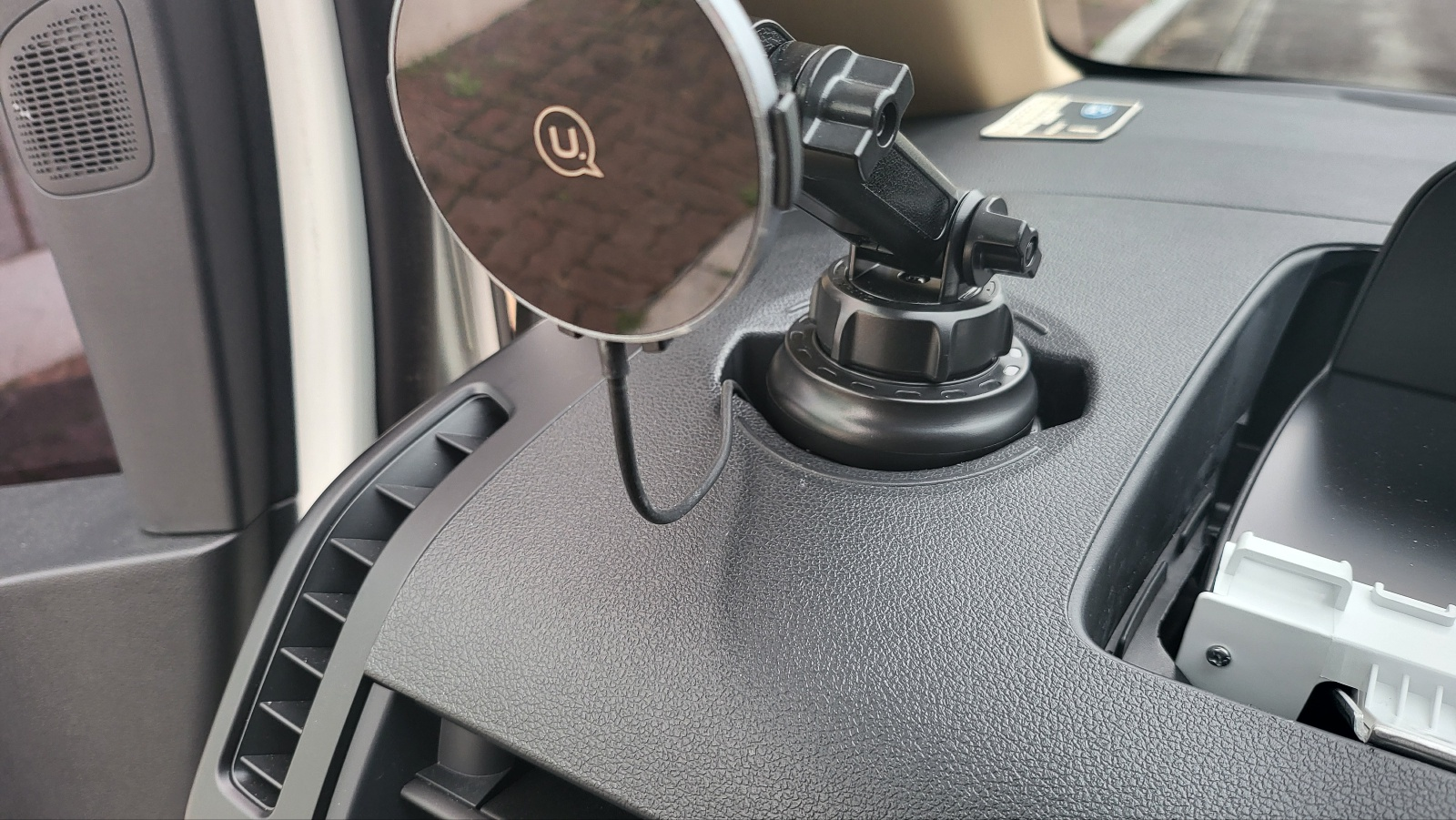

매립된 시거 소켓 활용예 1 .  운전석 왼쪽 폰 충전기





상세 : 별도정리.

DIY . 스타리아 . 운전석 왼쪽 기기용 USB 충전 케이블 매립
