스타리아 . 퓨즈박스 . 퓨즈 연결 기기 찾기

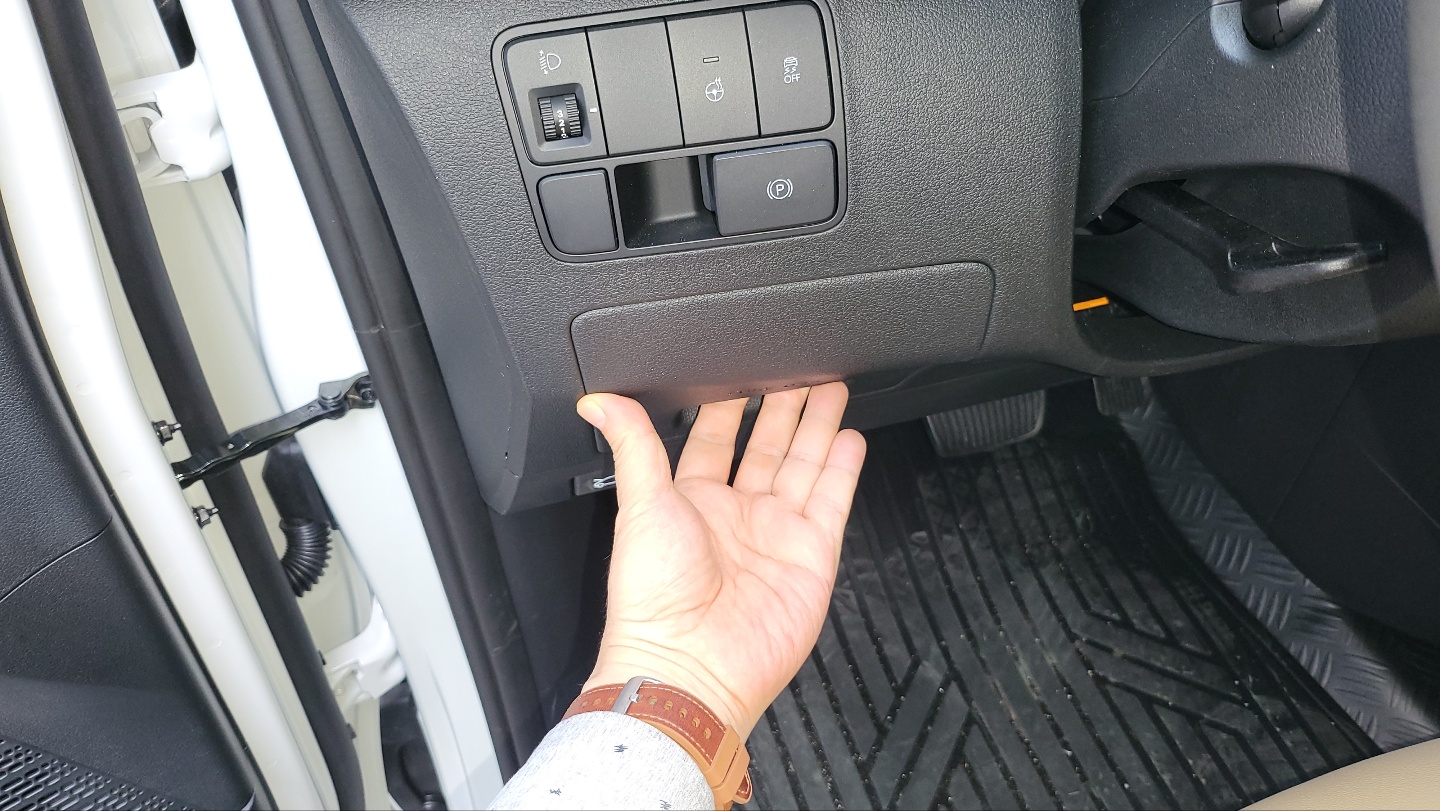

스타리아 퓨즈 박스 위치

- 운전석 핸들 왼쪽과 엔진룸 2군데 있음.

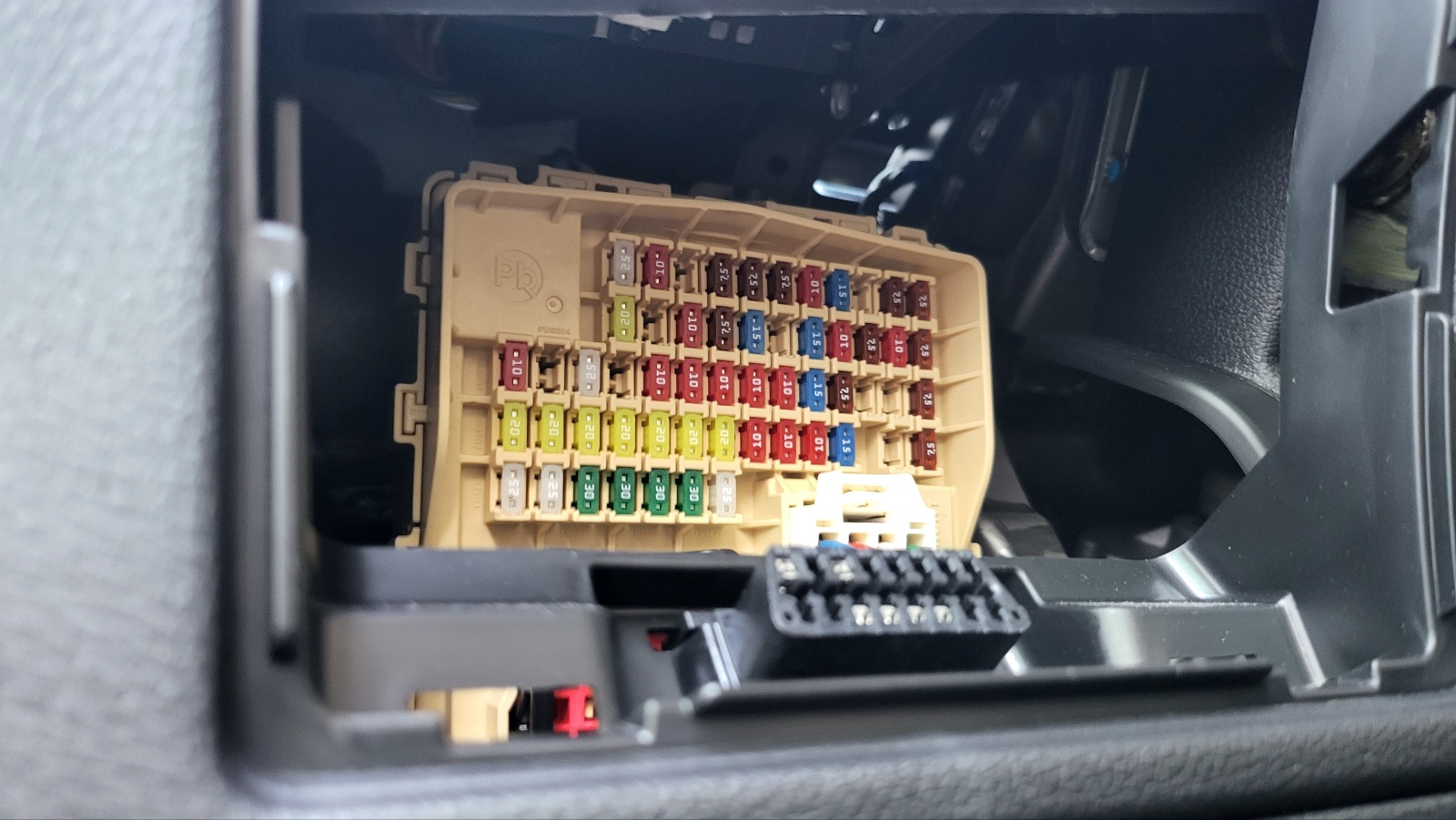

스타리아 휴즈박스

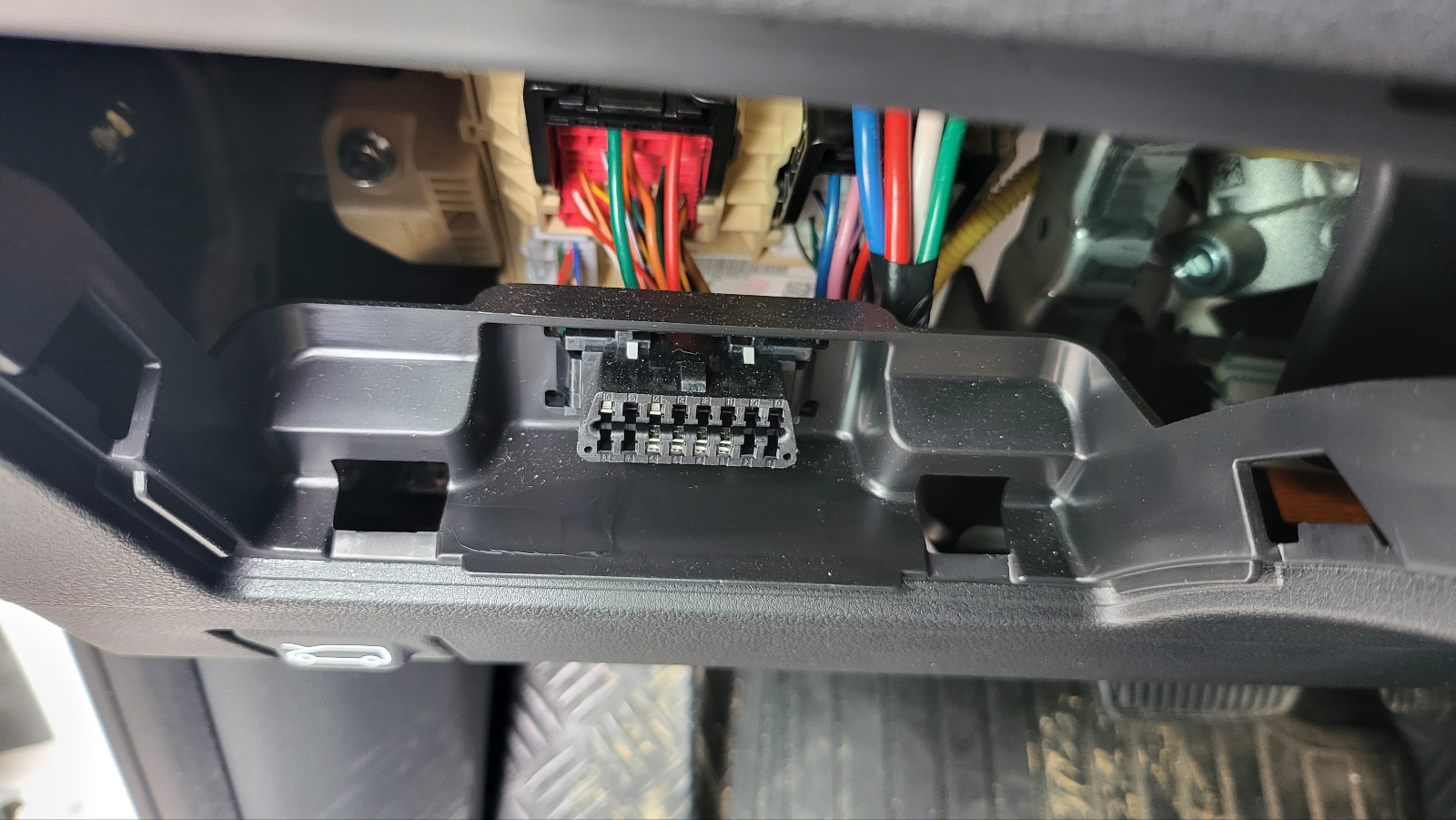

휴즈 박스 아래에 보이는 것은 OBD 2 커넥터.

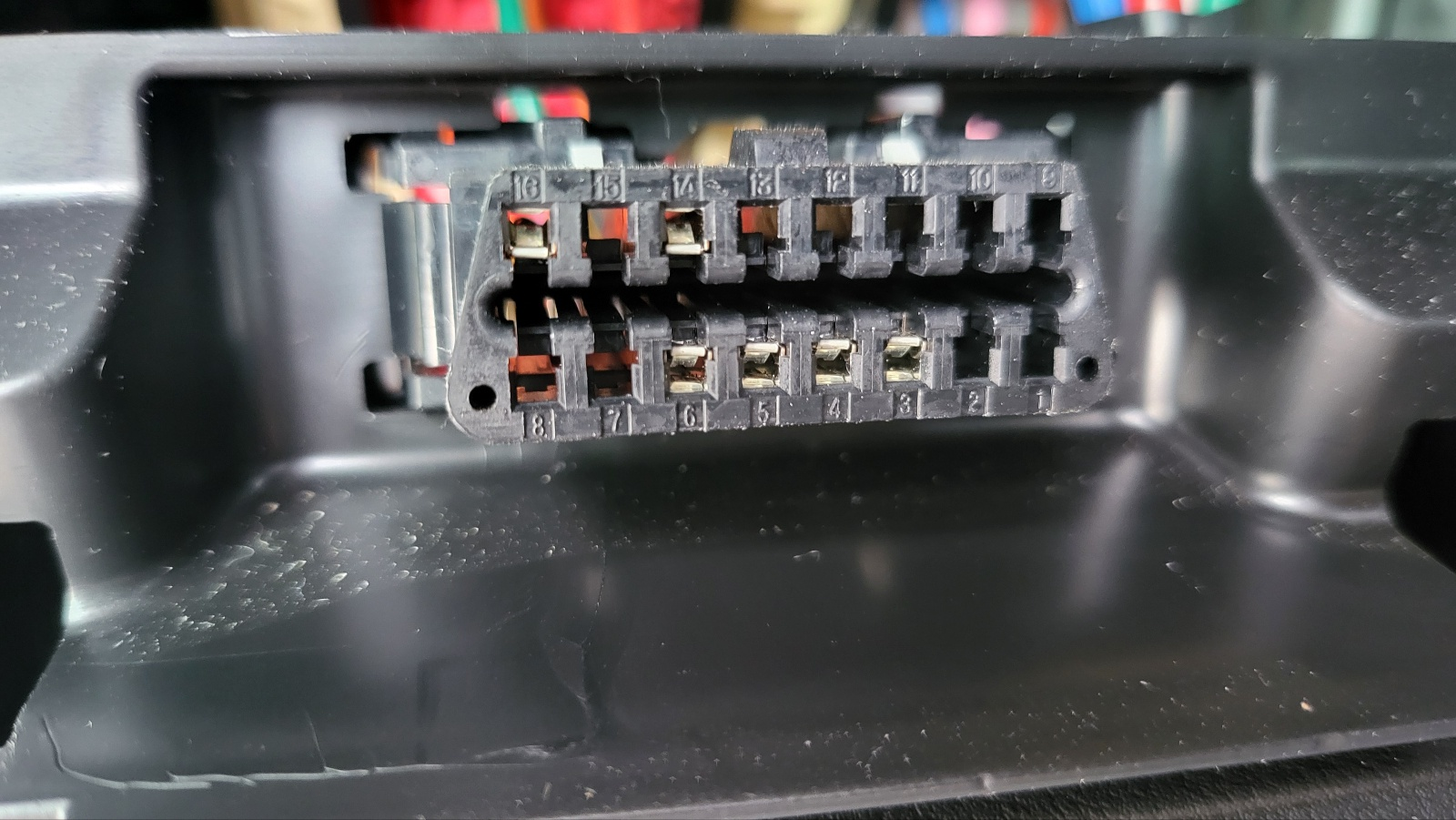

OBD 2 커넥터







퓨즈

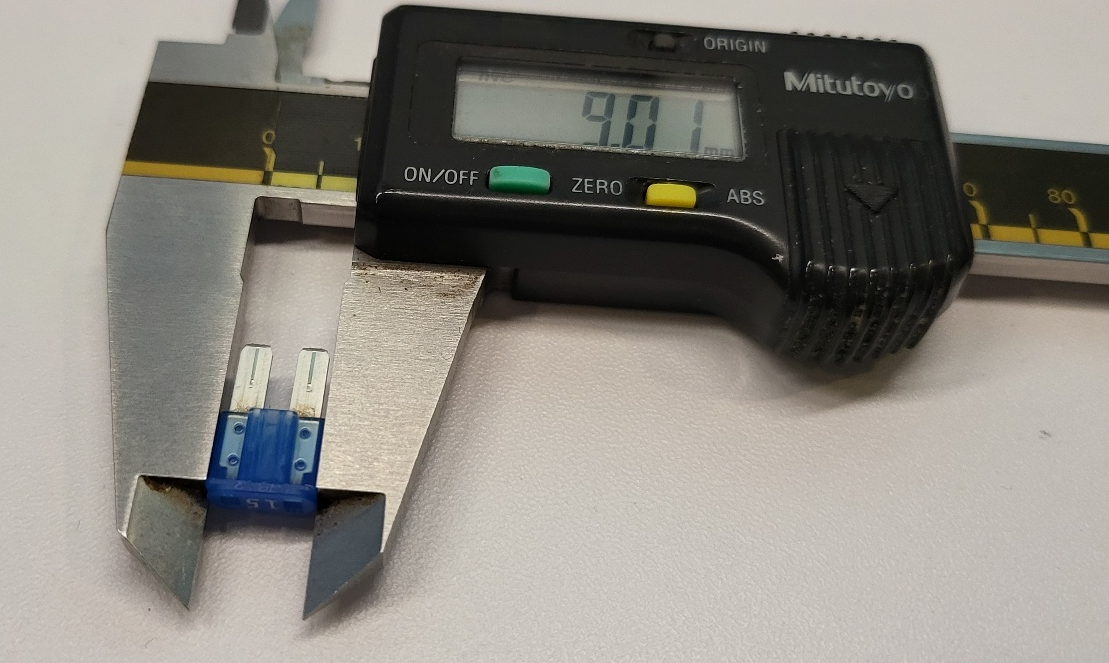

- 현대기아 최신차량은 모두 마이크로 타입 휴즈 사용됨. 마이크로 2라고도 불림.









휴즈 연결 기기  확인 방법

- 커버 안쪽 라벨지에 개략적으로 기록되어 있다.

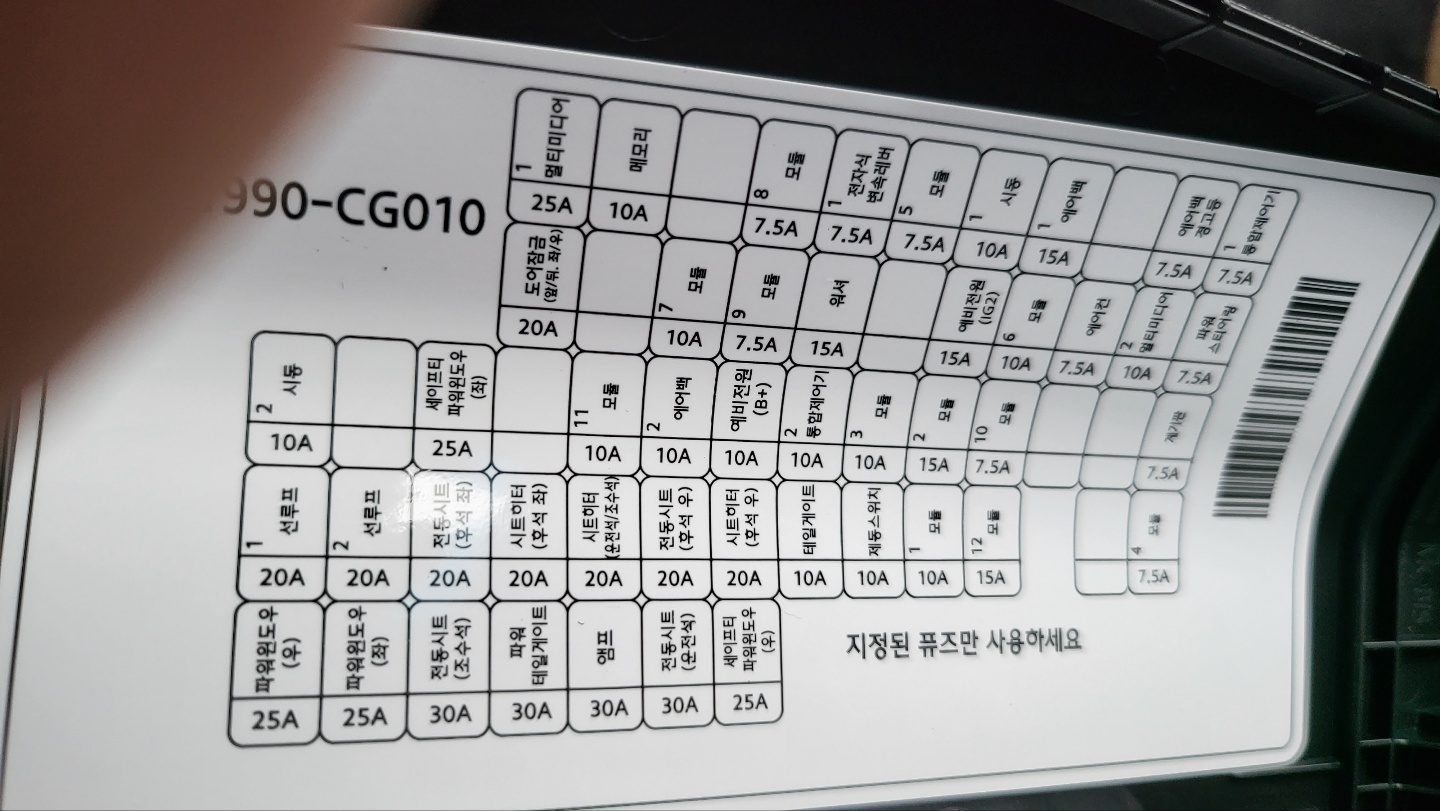

커버 안쪽에 어디에 사용되는 휴즈인지 보인다.





구체적으로 무엇인지 명시하지 않고 모듈이라고 된것들이 많다.



위 라벨을 보면 어디에 연결된 것인지 명시적으로 표현하지 않고 모듈이라고 표현된 것은 해당 휴즈에 연결된 기기가 1개만 있지 않고 여러 개의 기기들이 연결되었음을 의미한다. 명칭이 모듈이라고 된 것들에 같이 표현된 번호가 모듈식별 번호임.



휴즈 연결 기기 상세 확인 방법.



구체적으로 어떤 기기에 연결된 것인지 확인하려면 현재자동차 GSW 사이트 (상세 보기 : https://igotit.tistory.com/3839)

에서 상단 메뉴에서 전장회로도 클릭하여 왼쪽 메뉴에서 회로도 -> 전원&접지 -> 퓨즈 배분도 -> 회로도 클릭해야 볼 수 있다.

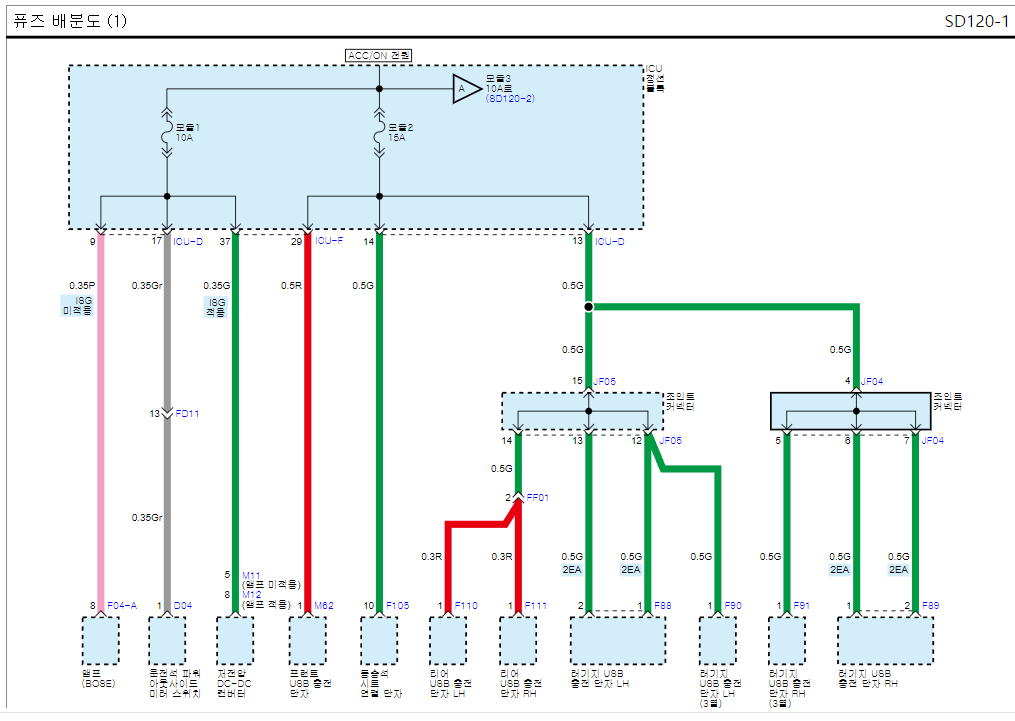

예로 아래 화면은 gsw 사이트에서 확인한 모듈 1번 10A 짜리 휴즈와 모듈 2번 15A 퓨즈가 연결된 기기들이 무엇인지 볼 수 있다.



모듈 2 가 연결된 기기를 보면 차량 내의 USB 충전 포트들이 모두 여기에 연결되어 있고, 추가로 조수석으로도 전원 공급하고 있다.



또한, 아래 결선도의 최상단에 보면 ACC/ON 전원 이라고 되어있다.





시동 1 퓨즈

 - 엔진 시동 거는 중에만 전원 출력되고 엔진 시동 걸린 이후에는 전원 오프됨.





시동 2 퓨즈

- 상시전원임. 차량 시동 배터리 (+)에 직결되어있음.





퓨즈 박스 주변 공간



스타리아 휴즈 박스 내부 위쪽 으로 보면  공간이 여유롭다.  사진에서 위에 빛이 들어오는 부분은 계기판 커버 부분인데,  계기판 커버 탈거 상태임.







퓨즈 박스 내부에 시거소켓 매립 가능하다.

DIY . 스타리아 . 휴즈 박스에 시거 소켓 매립 .

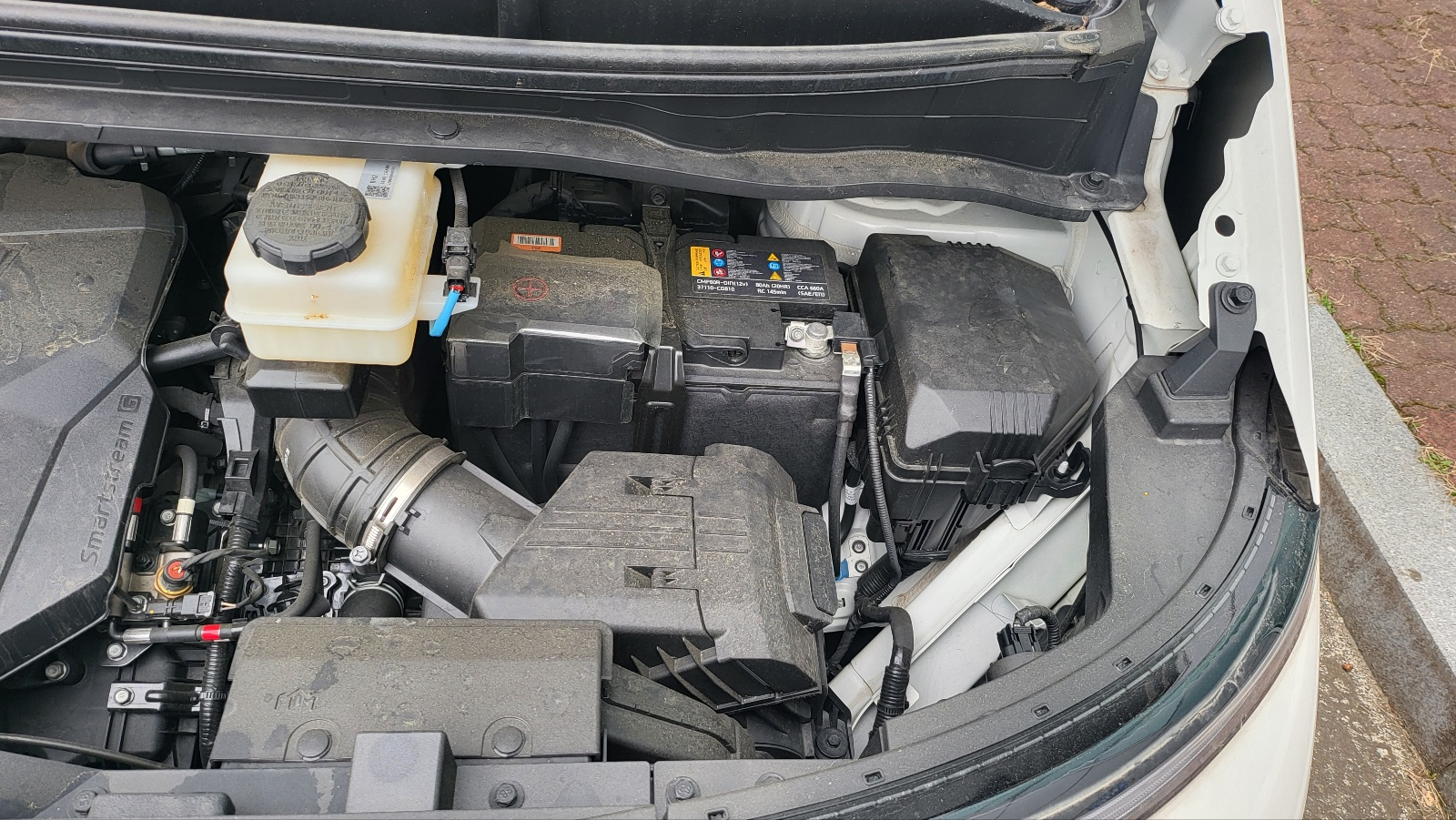

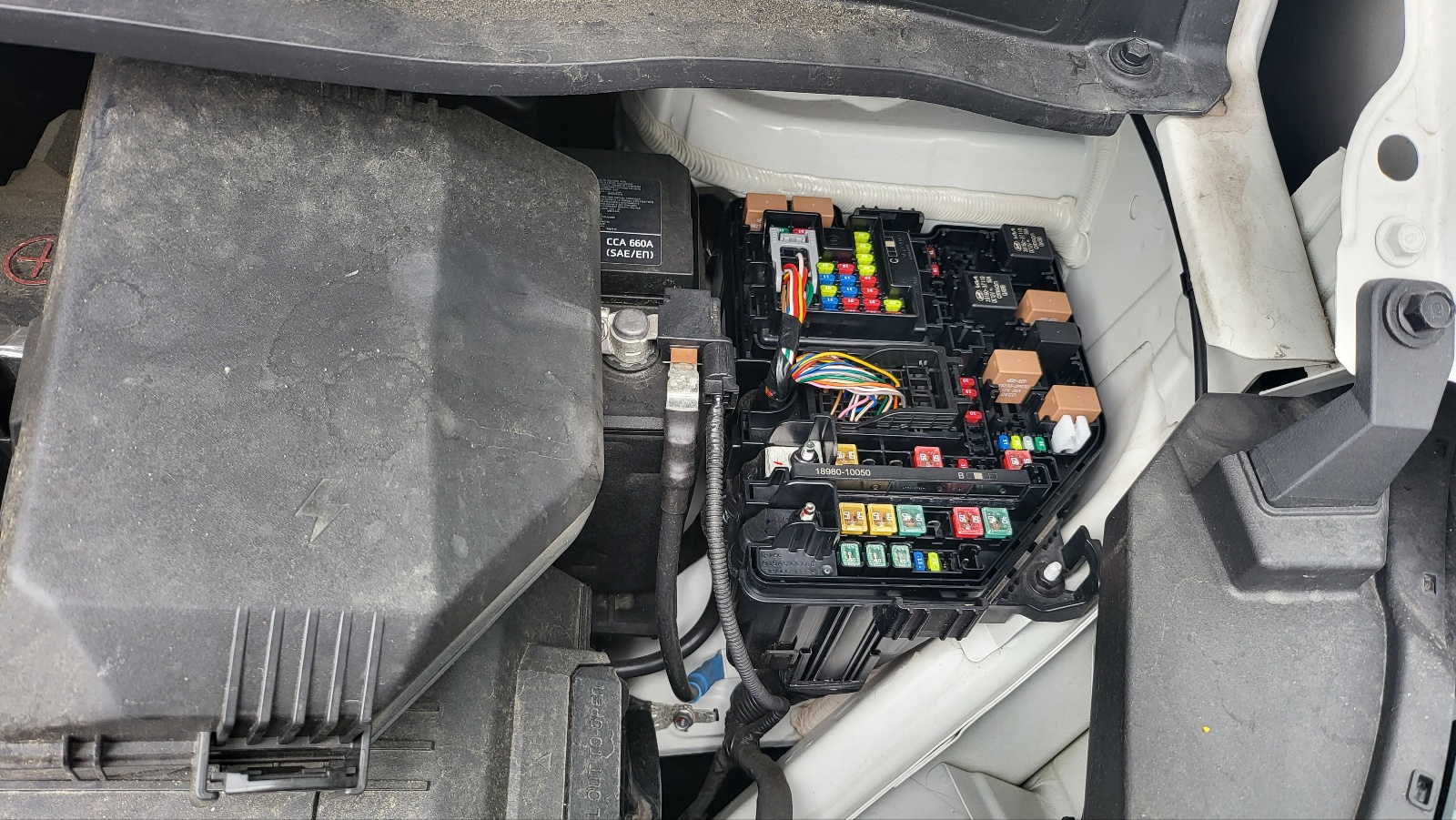

엔진 룸에 있는 휴즈 박스.



- 배터리 오른쪽 박스에 있는 것이 휴즈 및 릴레이 박스.

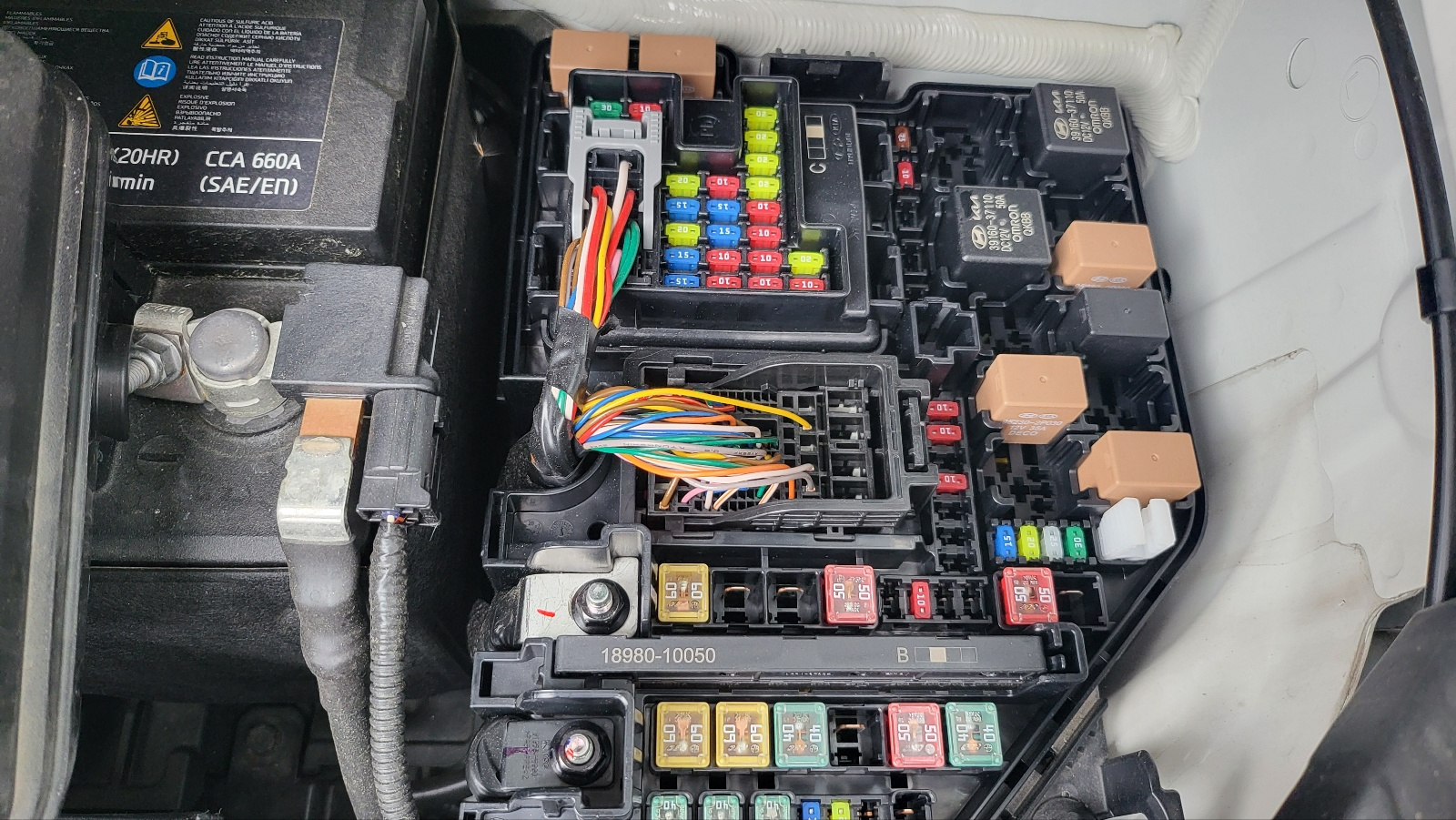

뚜껑 열어보면







뚜껑 안쪽에 설명문 보인다.







시거잭 (파워 아울렛) 휴즈는 실내 휴즈 박스에 없음.

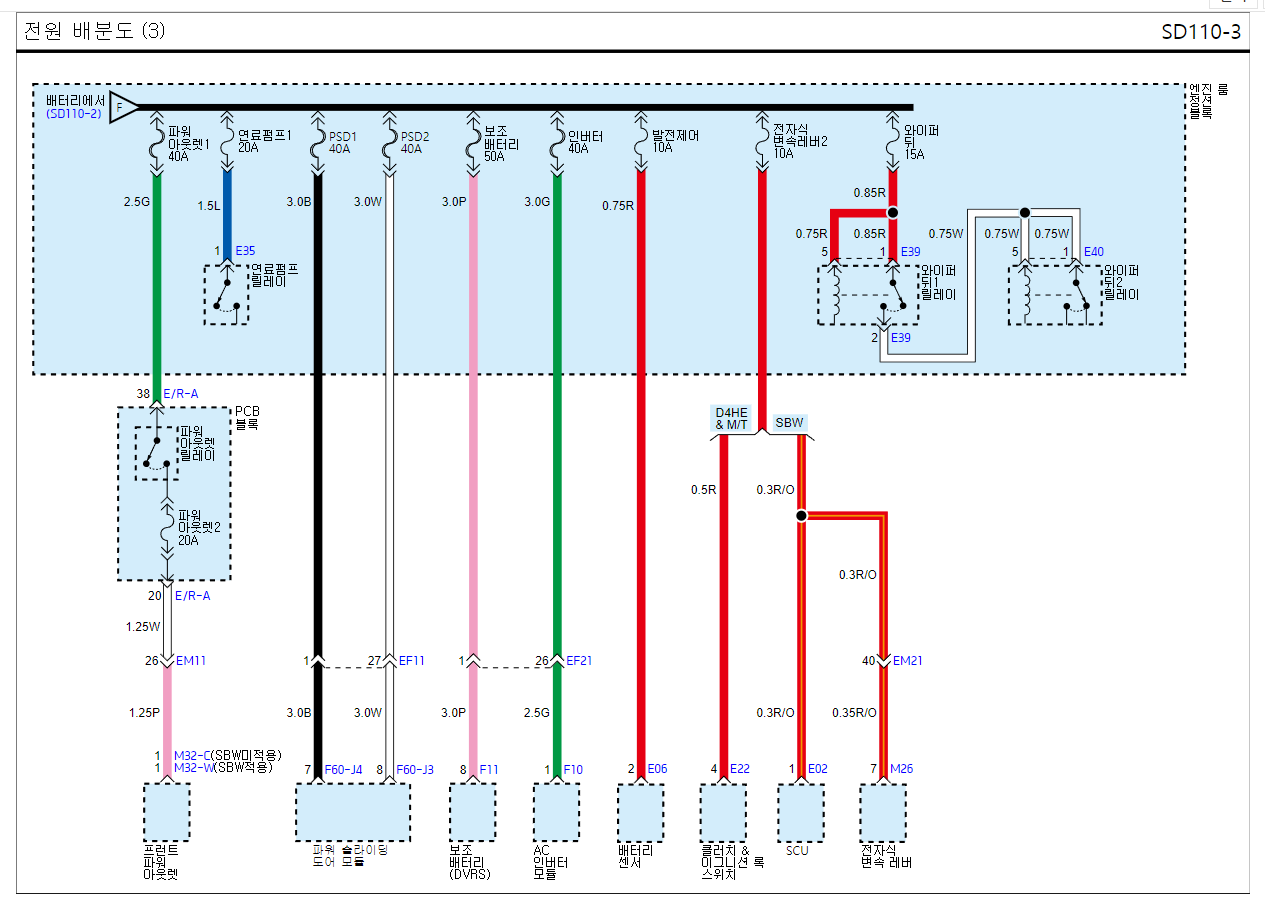

- 스타리아의 경우 시거잭 휴즈는 실내 휴즈 박스에 없고, 엔진룸 휴즈 박스의 가장 아래 왼쪽 파워아웃렛 1의 휴즈에서 PCB 블록으로 연결되어 있고, 파워 아웃렛 2 휴즈 20A를 거쳐 실내의 시거잭까지 연결된다.
