알티움 pcb 파일 형식
- 알티움에서 PCB 데이터는 바이너리 형식으로 확장자 .PcbDoc 으로 저장된다.
알티움 PCB ASCII 형식으로 저장하기.

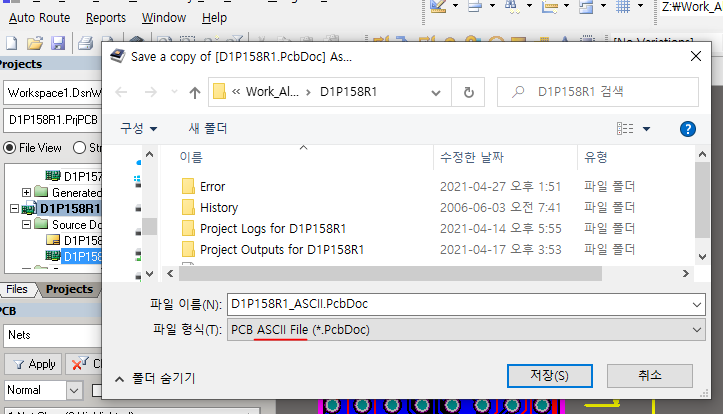

앞의 그림에서처럼 .PcbDoc 을 선택한 상태에서 메뉴 : FIle -> Save Copy As... 클릭 (아래그림)
파이형식에서 PCB ASCII File (*.PcbDoc) 을 선택하고 파일이름에는 ASCII 임을 식별가능하게 ASCII 추가하여 저장한다.
알티움 PCB 파일을 ASCII 형식으로 저장하는 이유
- 다른 툴 에서 알티움에서 작업된 PCB 파일을 읽어 들일때 필요하다.
- - EasyEDA 에서 알티움 PCB 파일 import 가능한데 , 알티움 바이너리 파일 은 읽지 못하고 ASCII 형식으로 저장된 PcbDoc 은 읽어서 EasyEDA 에서 활용 가능하다. 방법 상세보기 : https://igotit.tistory.com/4255
