EasyEDA . 심볼 핀 , 풋 프린트 패드 번호 규칙



EasyEDA 의 심볼 핀번호, 풋프린트 패드 번호





EasyEDA 의 심볼 핀번호 , 풋트린트 패드 번호 지정시 알파벳 대문자와 숫자 조합만 가능. 그외 / _ . - 등 모든 특수문자 사용불가.

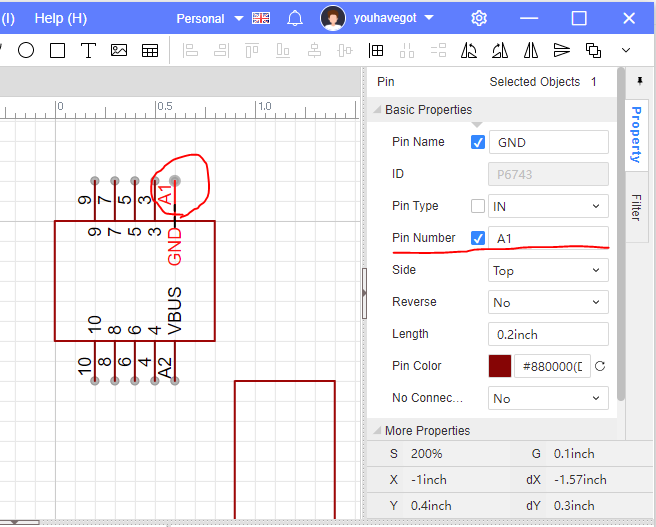

EasyEDA 심볼의 핀번호

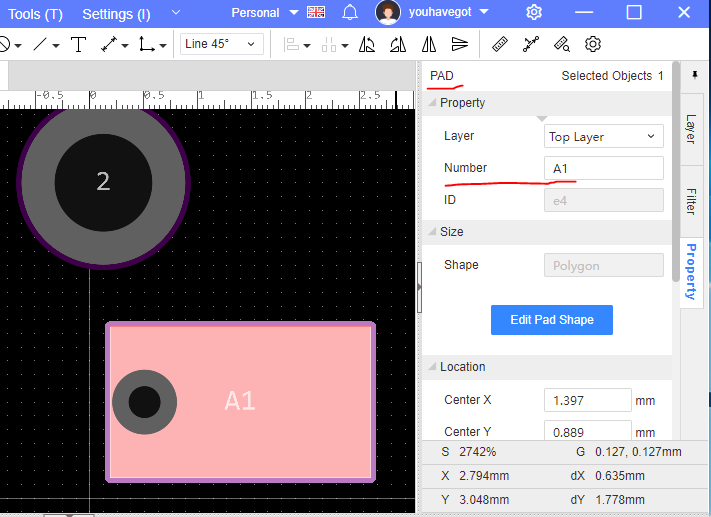

EasyEDA 풋 프린트 패드의 번호





알티움 비교.

알티움 에서는 심볼 핀번호, 풋프린트 패드 번호에 . _ - 등 알파벳 외의 것도 기록가능하여 P1.1 , P2.1 .. 같은 형식으로 자유로운 형식의 핀 번호 할당가능함.





알티움 부품 라이브러리를 EasyEDA 로 임포팅 하는 경우

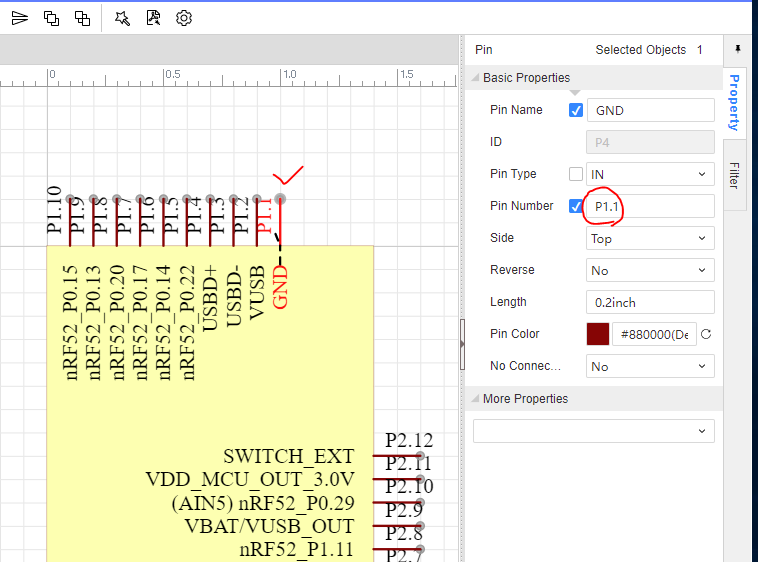

알티움에서 핀번호 P1.1 , P1.2 처럼 EasyEDA 에서 허용되지 않는 문자열이 있는 것을 EasyEDA 로 임포팅 한 경우 아래 처럼 정상적으로 표현은 되며, 풋프린트 패드 번호 역시 정상적으로 표현되고 심볼핀 과 패드번호 대응도 정상적으로 된다.

그러나 핀번호를 수정하려는 경우 에는 . 이 표현되지 못한다.



결론 . 알티움 부품 라이브러리 임포팅시 핀 , 패드 번호  처리방법.

- 최선책 : 알티움 부품 라이브러리를 EasyEDA 에 임포팅 하여 사용하는 경우 핀번호 를  EasyEDA 에서 허용되는 것으로 수정하여 임포팅 함이 최선.

- 차선책 : 알티움에서 수정없이 그냥 임포팅 한 경우에는 EasyEDA 에서는 핀번호 수정 하지 않고 사용.



이후 지속사용성을 좋게 하기 위해서는 최선책을 적용함이 타당하다.

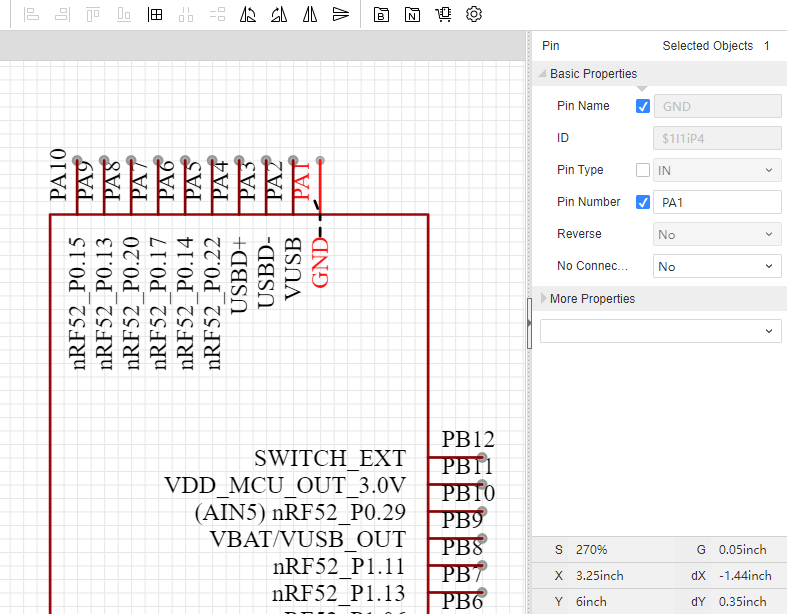

아래예는 알티움에서 기존  P1.1 ...  형식이었던것을 PA1.. 로 변경하여 EasyEDA 에서 임포팅한 예.
