태양광 배터리 충전 컨트롤러 . MPPT , PWM







태양광 배터리 충전 컨트롤러

 - 태양광 패널에서 생산된 전력으로 배터리 충전 하는 대표적인 2가지 전자 회로 방식 MPPT, PWM .



MPPT , PWM 비교

- MPPT  : 충전효율 90% 이상, PWM 보다 크고 가격 비쌈

- PWM  : 충전 효율  70~80% 정도 , MPPT 방식보다 작고 저렴. 간이로 솔라패널 시험해 볼 때 아주 유용.  지속적으로 고효율 기대하면서 사용하기엔 효율 부족.









태양광 배터리 충전 컨트롤러  주요 규격

태양광 충전 컨트롤러가 감당 가능한 최대 전력



- 전류 단위로 제시된다.



예 : 최대 전류 10A, 20A, 60A .



충전 대상 배터리의 전압 12V 인 경우 최대 전력 : 120W (= 10A x 12V) , 240W, 720W .

충전 대상 배터리 전압 24V 인 경우 최대 전력 240W, 480W, 1,440W



태양광 충전 컨트롤러에 입력 가능한 최대 전압.

- 예 : 36V, 72V , 등.

- 컨트롤러에 연결하는 태양광 패널의 출력전압 보다 큰 것 선택해야 한다.





제품1-1

- MPPT 방식

- EPEVER Tracer 시리즈





제품1-1 구입처

34.89US $ 55% OFF|EPever MPPT 40A 30A 20A 10A Solar Charge Controller 12V 24V Auto Solar Panels Regulator Solar Battery Charger





제품1-2

- MPPT

- EPEVER XTRA 시리즈 (상기 Tracer 시리즈 후속 신제품)

- 태양광 패널 전압 입력부 허용 전압 : 배터리 전압 + 2 V ~ 72V





제품 1-2 구입처

- 30A (XTRA 3210N ), 40A (XTRA 4210N) 선택 가능.

97.63US $ 35% OFF|Mppt Solar Charge Controller | Mppt Solar Regulator | Mppt Controller 12v - Epever - Aliexpress



쿠팡에서도 판매 중.

- 모델명 : XTRA 3210N

EPEVER EP솔라 MPPT 태양광 충전 컨트롤러 30A



구입. XTRA 3210N-XDS2.  2024.06.14



구성품 전체



하단 전선 연결 부





뒷면 전체 방열판









한글설치가이드

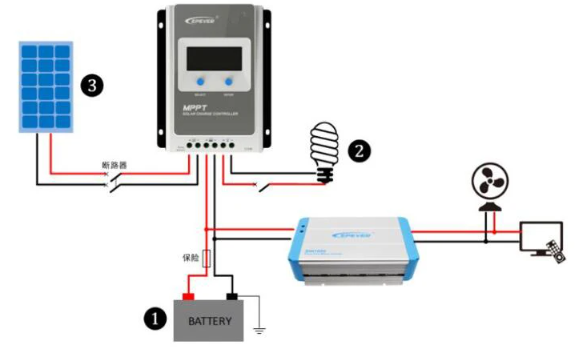

영문매뉴얼의 결선 가이드



태양광 패널의 출력 부분에 2P Breaker (+,- 선 모두 차단 가능한 것 ) 연결하라고 되어있는데,  DC 과전류 차단기 중에서 2P 차단기 사용.

DC 과전류 차단기 . DIN 레일





MPPT 단자에 전선 연결 방법

- 태양광 패널 연결하기 전에 전지부터 먼저 연결해야 한다.



- 전선 끝단은 필수 납땜해 두든지 혹은 펜홀 압착 단자로 마감해야 한다.



- 아래 사진에서는 실리콘 피복 전선 8 AWG이며, 전선 끝단 납땜 한 것.

MPPT 단자 전선 연결



MPPT 에 배터리 타입 셋팅 하기

- MPPT 는 여러 종류의 배터리 충전을 지원하는데 이는 자동으로 처리되지 않고 사용자가 직접 셋팅 해줘야 한다.

- 글로 설정 방법 정리해봤자 산만하다.  아래 영상으로 방법 정리 .  화면상에서 배터리 종류  F04 가 인산철 배터리 4셀 .





MPPT 활용예



DIY . 스타리아 . MPPT 1 개로 태양광, 주행 동시 충전











제품2

- MPPT 방식.



제품2 구입처

104.4US $ 40% OFF|High Quallity Mppt 60a 80a Solar Charge Controller 230vdc 24v 48v 60v 72v 96v Solar Panel Pv Regulator With Lc









제품3

- 제품홍보를 MPPT 로 하고 있지만  PWM 방식으로 보임.

제품3 구입처.

10.56US $ |Solar Mppt 100a 60a 50a 40a 30a Charge Controller Dual Usb Lcd Display 12v 24v Solar Cell Panel Charger Regulator Wit



제품4.

- PWM 방식.



제품4 구입처

6.24US $ |100a Mppt Solar Controller Dual Usb Lcd Display | Mppt 100a Solar Charge Controller - Solar Controllers - Aliexpress







제품 4 사용법 영상

















연관



태양 전지 패널 모음







LiFePo4 . 리튬인산철 배터리 . 파워뱅크 제작





---

첫 등록 : 2024.05.05

최종 수정 :

단축 주소 : https://igotit.tistory.com/5481

---
