태양광 배터리 충전 컨트롤러
- 태양광 패널에서 생산된 전력으로 배터리 충전 하는 대표적인 2가지 전자 회로 방식 MPPT, PWM .
MPPT , PWM 비교
- MPPT : 충전효율 90% 이상, PWM 보다 크고 가격 비쌈
- PWM : 충전 효율 70~80% 정도 , MPPT 방식보다 작고 저렴. 간이로 솔라패널 시험해 볼 때 아주 유용. 지속적으로 고효율 기대하면서 사용하기엔 효율 부족.
태양광 배터리 충전 컨트롤러 주요 규격
태양광 충전 컨트롤러가 감당 가능한 최대 전력
- 전류 단위로 제시된다.
예 : 최대 전류 10A, 20A, 60A .
충전 대상 배터리의 전압 12V 인 경우 최대 전력 : 120W (= 10A x 12V) , 240W, 720W .
충전 대상 배터리 전압 24V 인 경우 최대 전력 240W, 480W, 1,440W
태양광 충전 컨트롤러에 입력 가능한 최대 전압.
- 예 : 36V, 72V , 등.
- 컨트롤러에 연결하는 태양광 패널의 출력전압 보다 큰 것 선택해야 한다.
제품1-1
- MPPT 방식
- EPEVER Tracer 시리즈
제품1-1 구입처
34.89US $ 55% OFF|EPever MPPT 40A 30A 20A 10A Solar Charge Controller 12V 24V Auto Solar Panels Regulator Solar Battery Charger
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
제품1-2
- MPPT
- EPEVER XTRA 시리즈 (상기 Tracer 시리즈 후속 신제품)
제품 1-2 구입처
- 30A (XTRA 3210N ), 40A (XTRA 4210N) 선택 가능.
97.63US $ 35% OFF|Mppt Solar Charge Controller | Mppt Solar Regulator | Mppt Controller 12v - Epever - Aliexpress
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
쿠팡에서도 판매 중.
- 모델명 : XTRA 3210N
EPEVER EP솔라 MPPT 태양광 충전 컨트롤러 30A
COUPANG
www.coupang.com

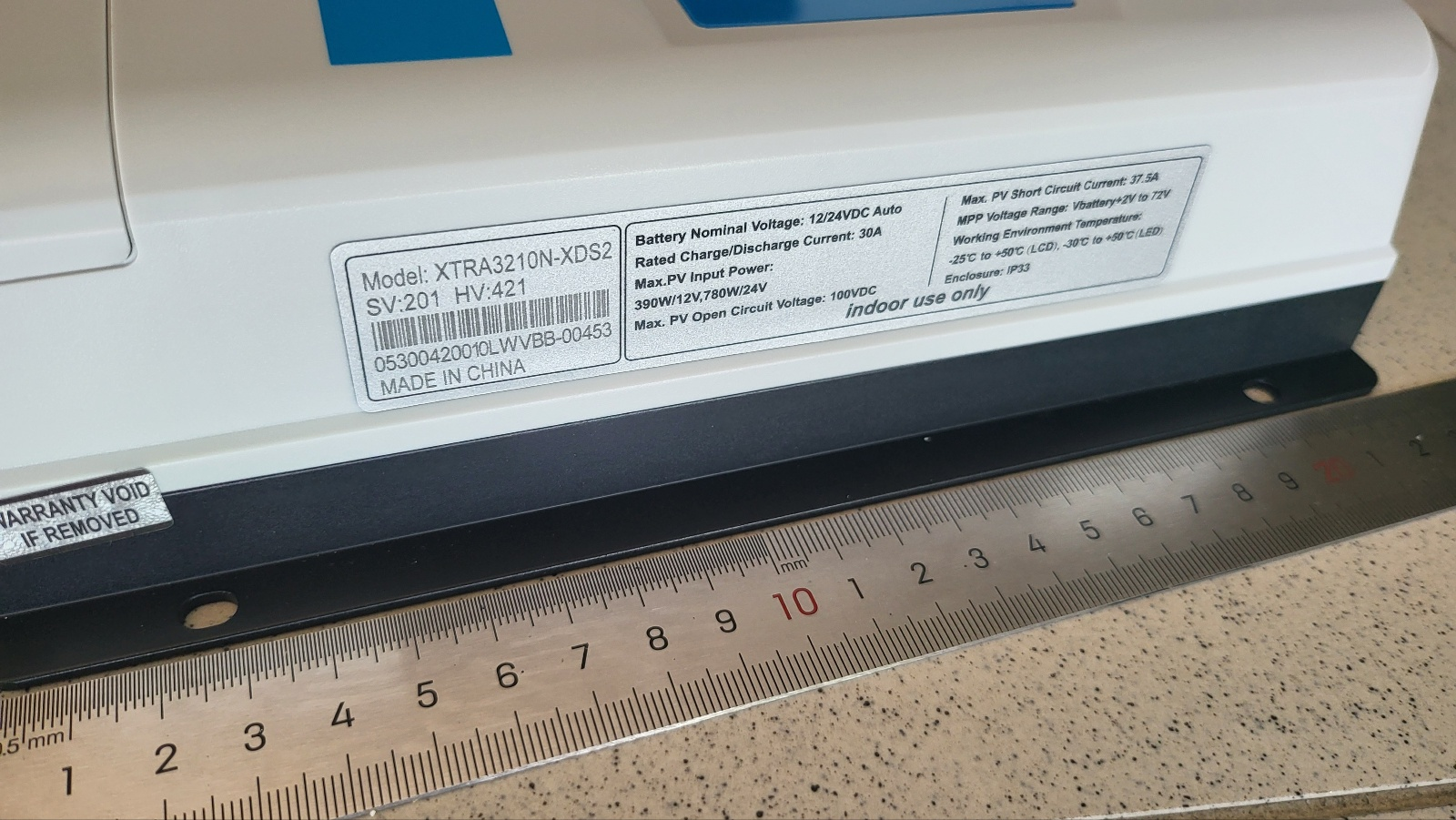

구입. XTRA 3210N . 2024.06.14

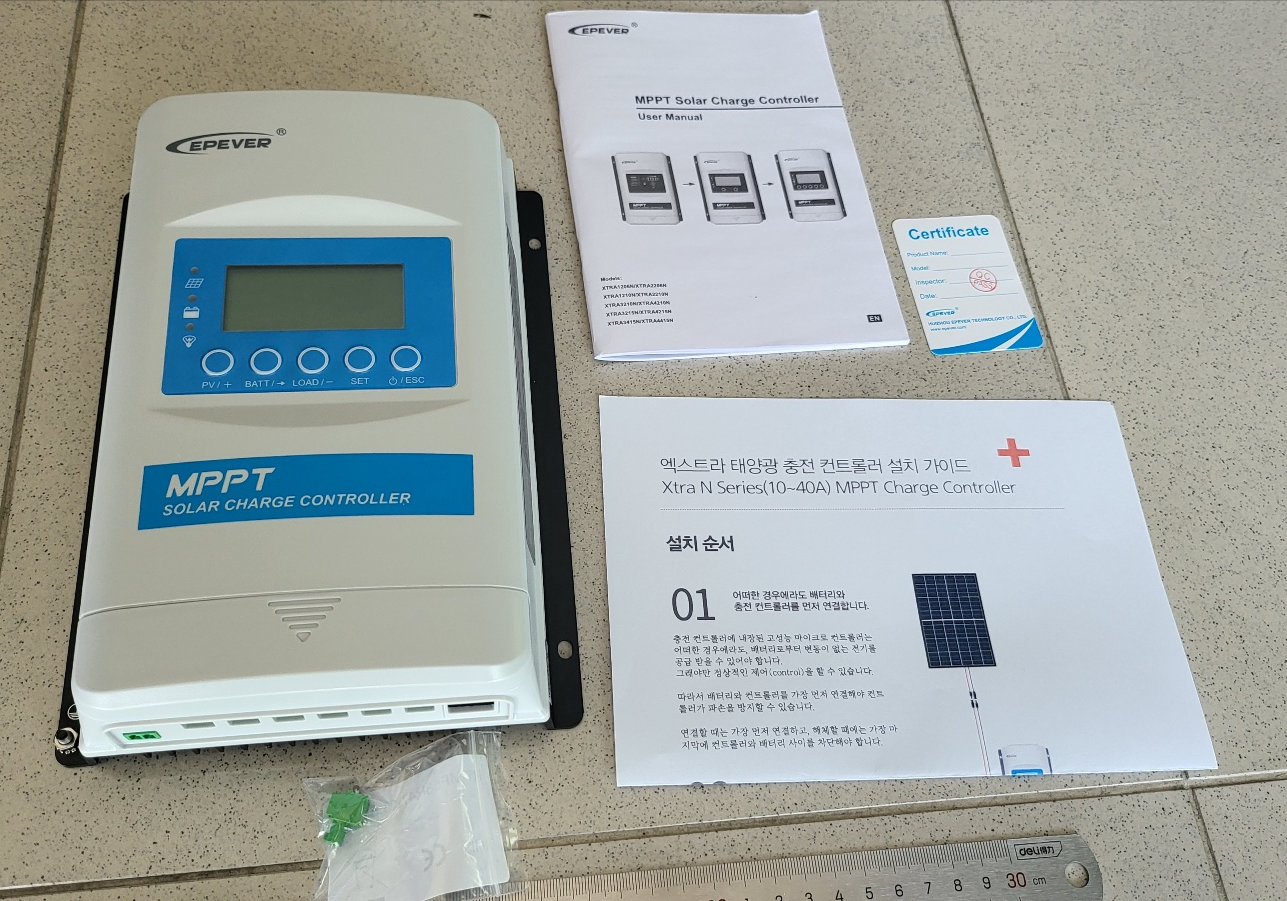

구성품 전체

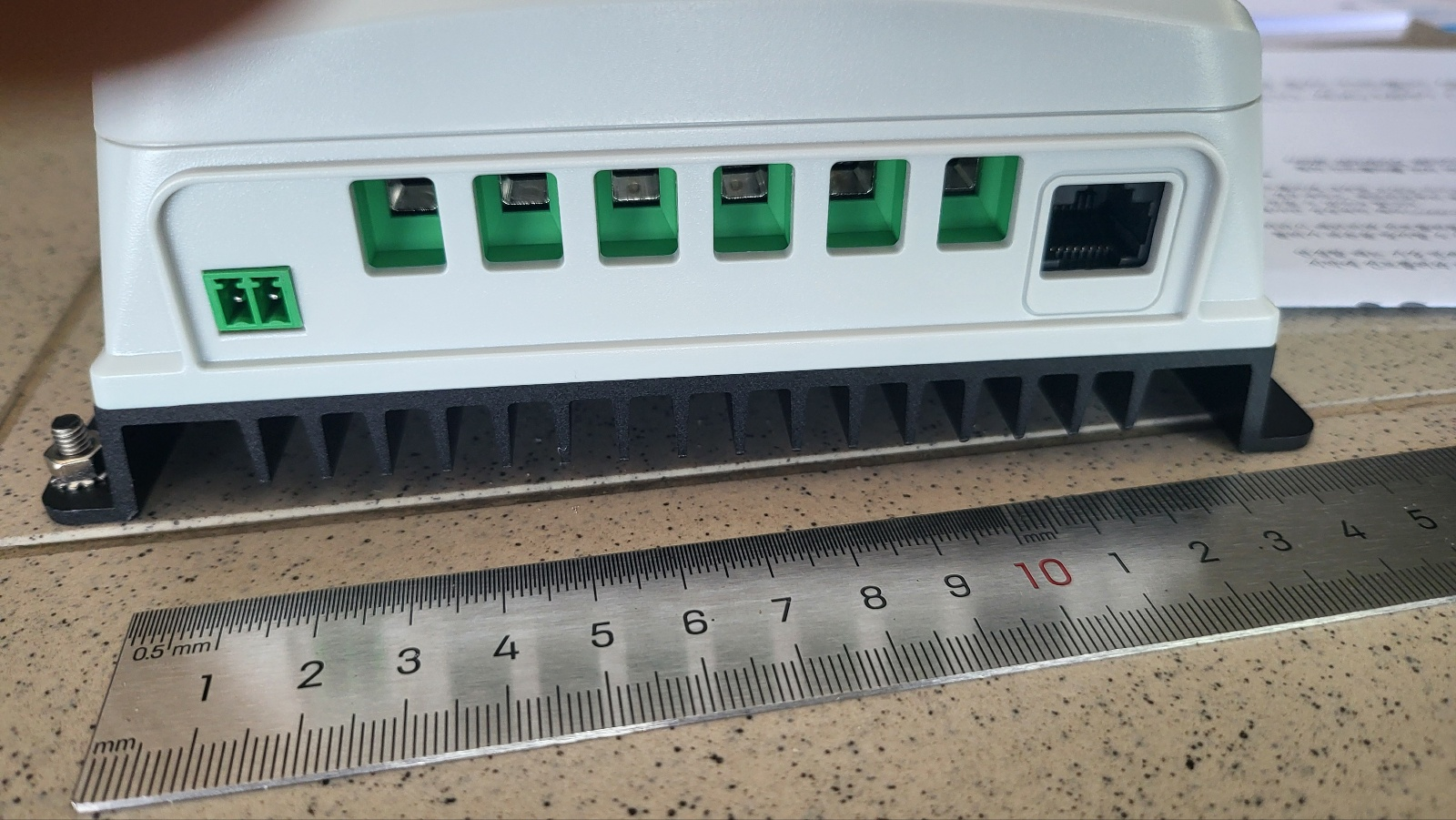

하단 전선 연결 부

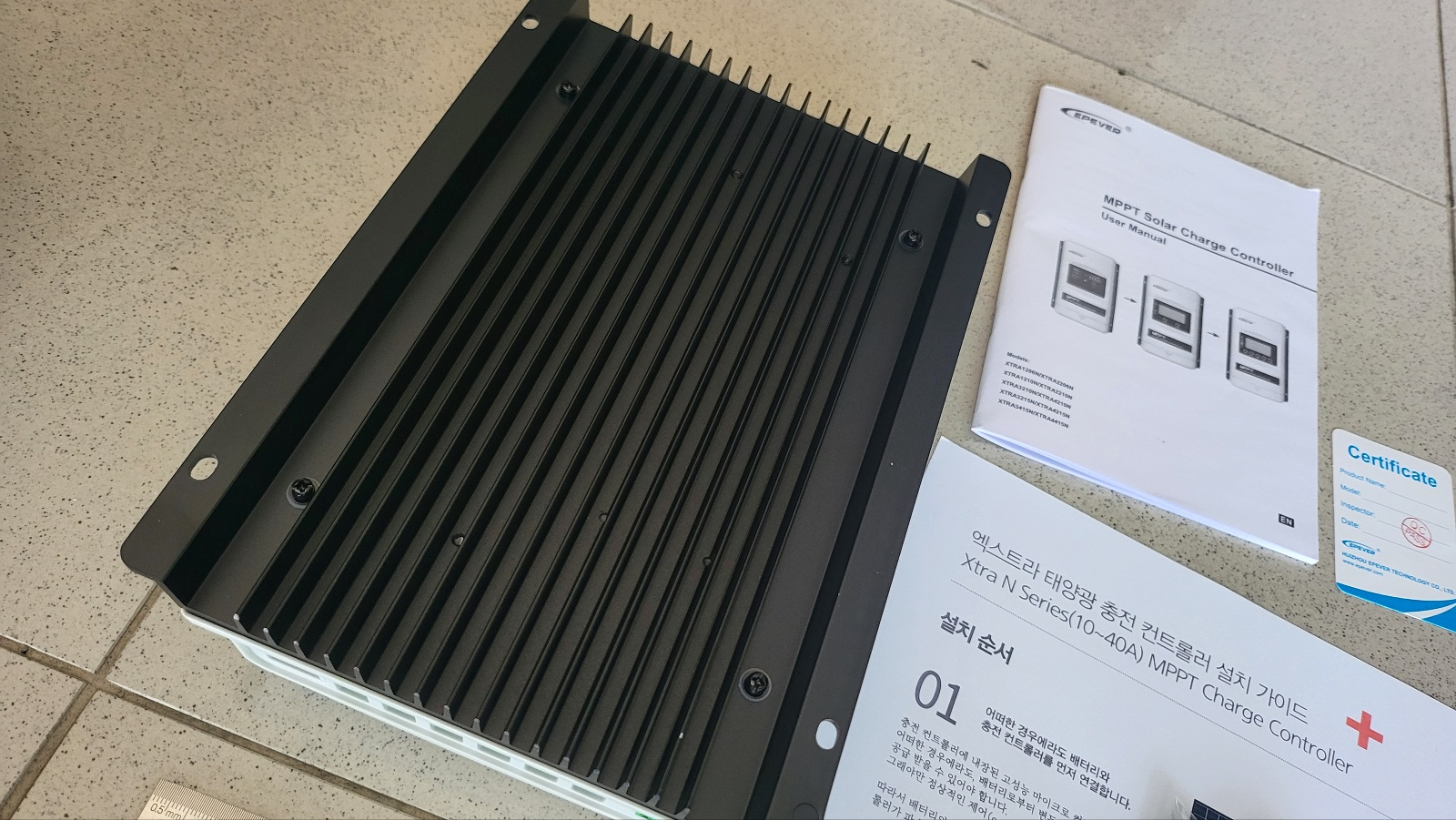

뒷면 전체 방열판

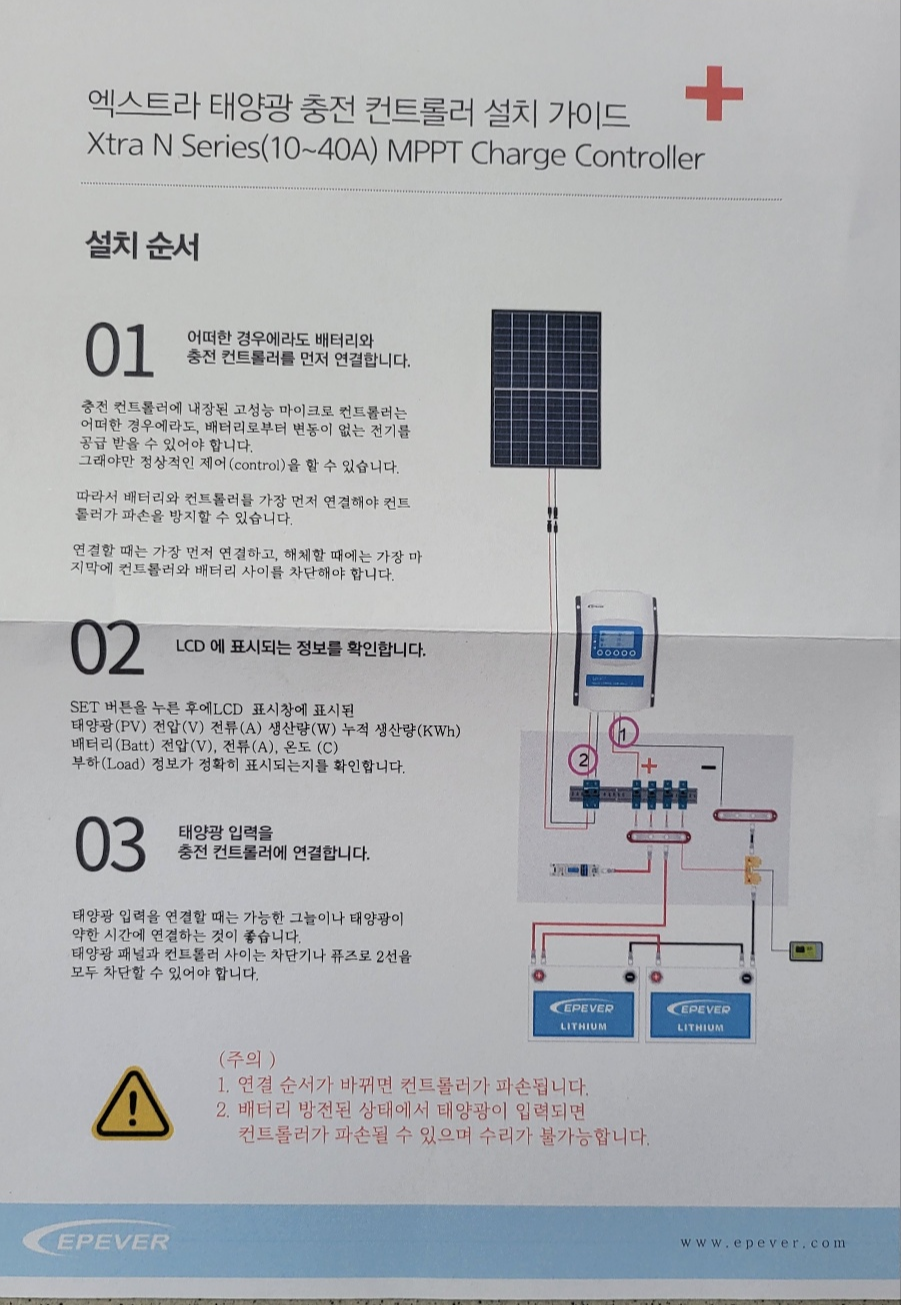

한글설치가이드

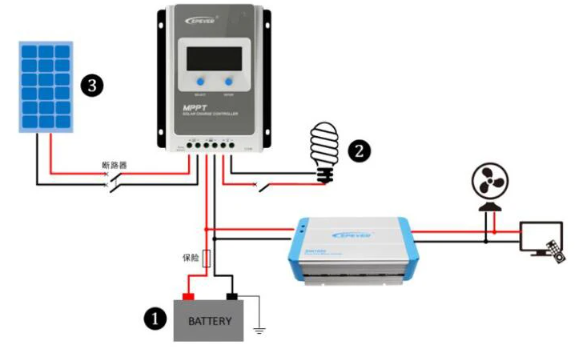

영문매뉴얼의 결선 가이드

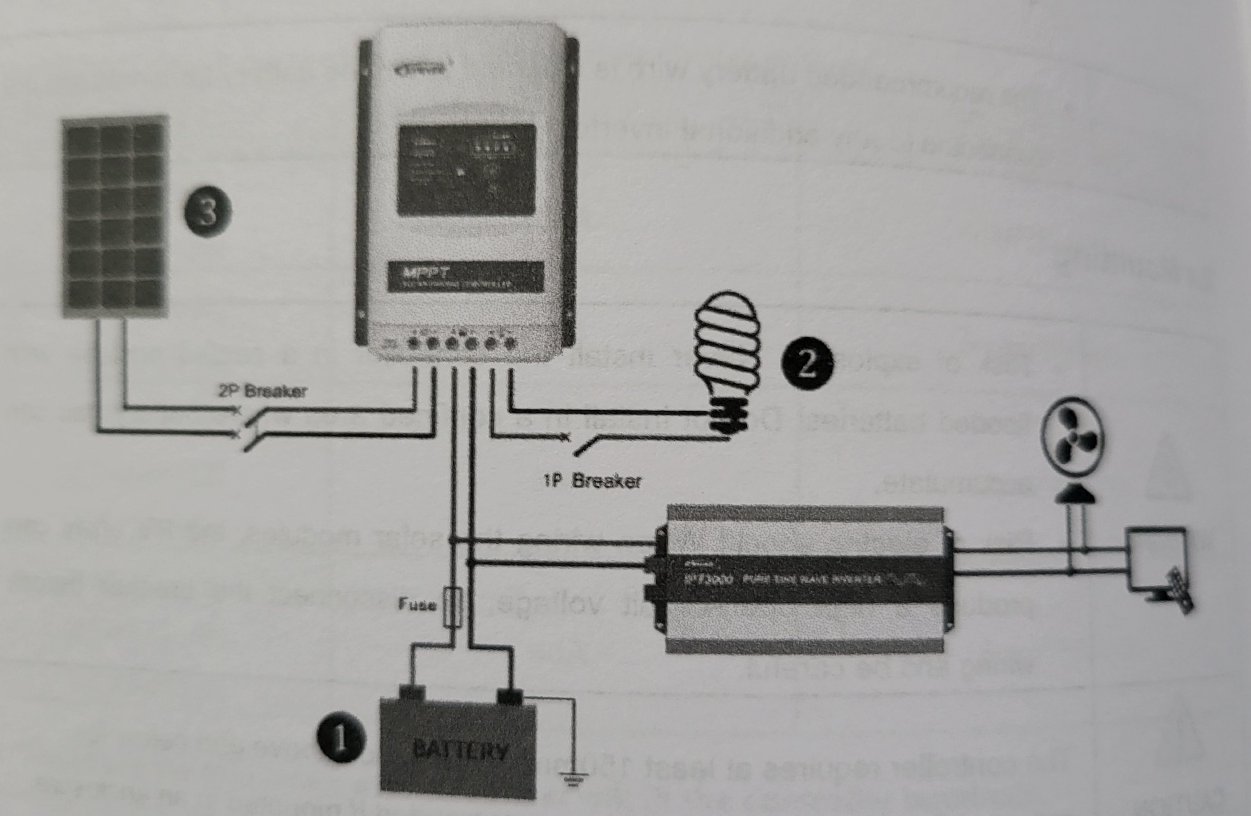

태양광 패널의 출력 부분에 2P Breaker (+,- 선 모두 차단 가능한 것 ) 연결하라고 되어있는데, DC 과전류 차단기 중에서 2P 차단기 사용.
DC 과전류 차단기 . DIN 레일
DC 차단기 1-1- 연결 가능 DC 전압 : 12~ 500V 1-1 구입처 - 구매옵션 : 전류 6~125A , 1P (+측 차단하는것)/ 2P(+,- 2개 모두 차단하는것) 2.59US $ 4% OFF|Thed Breaker|adjustable Dc Circuit Breaker 12v-48v - Battery Protec
igotit.tistory.com

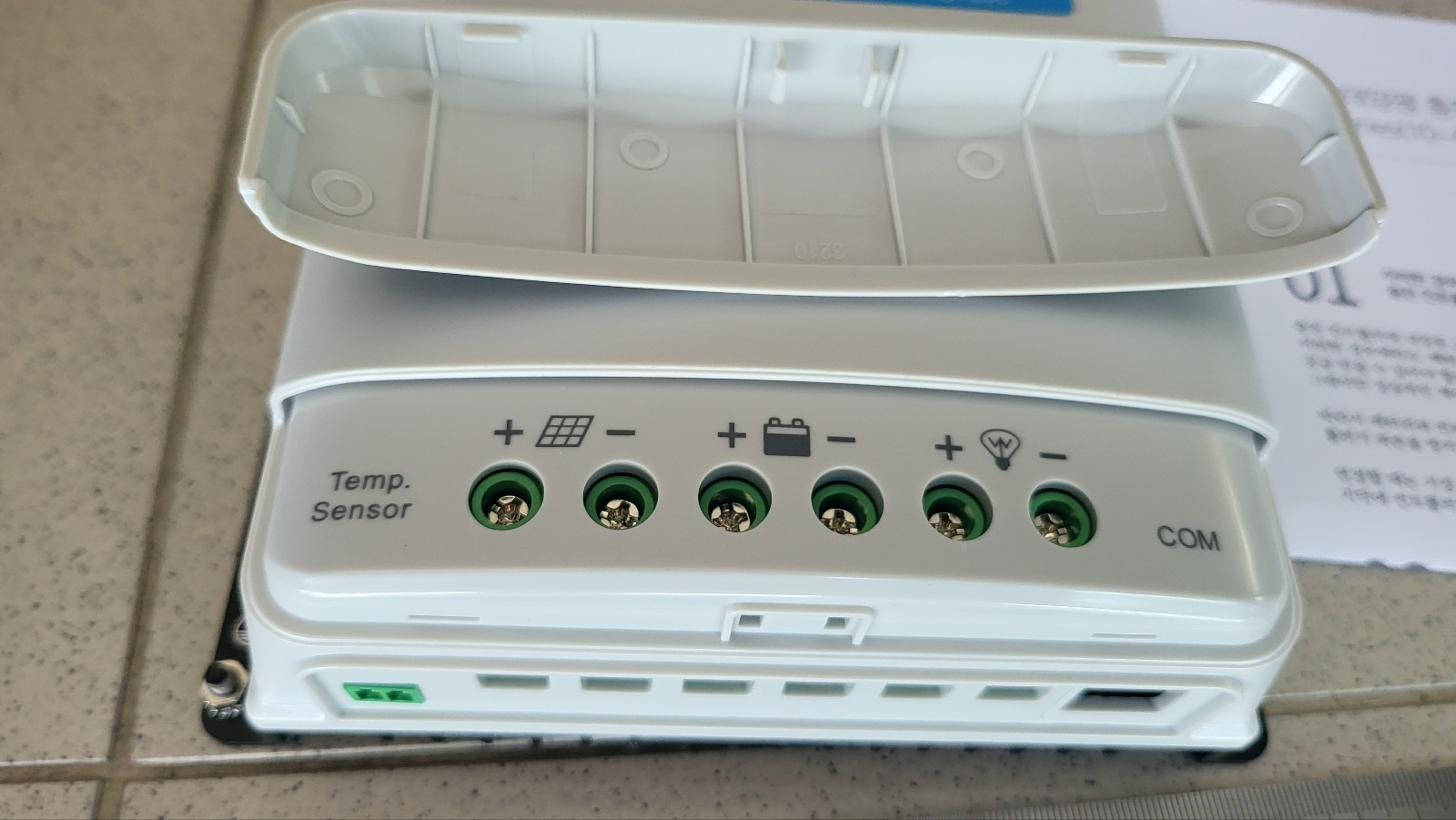

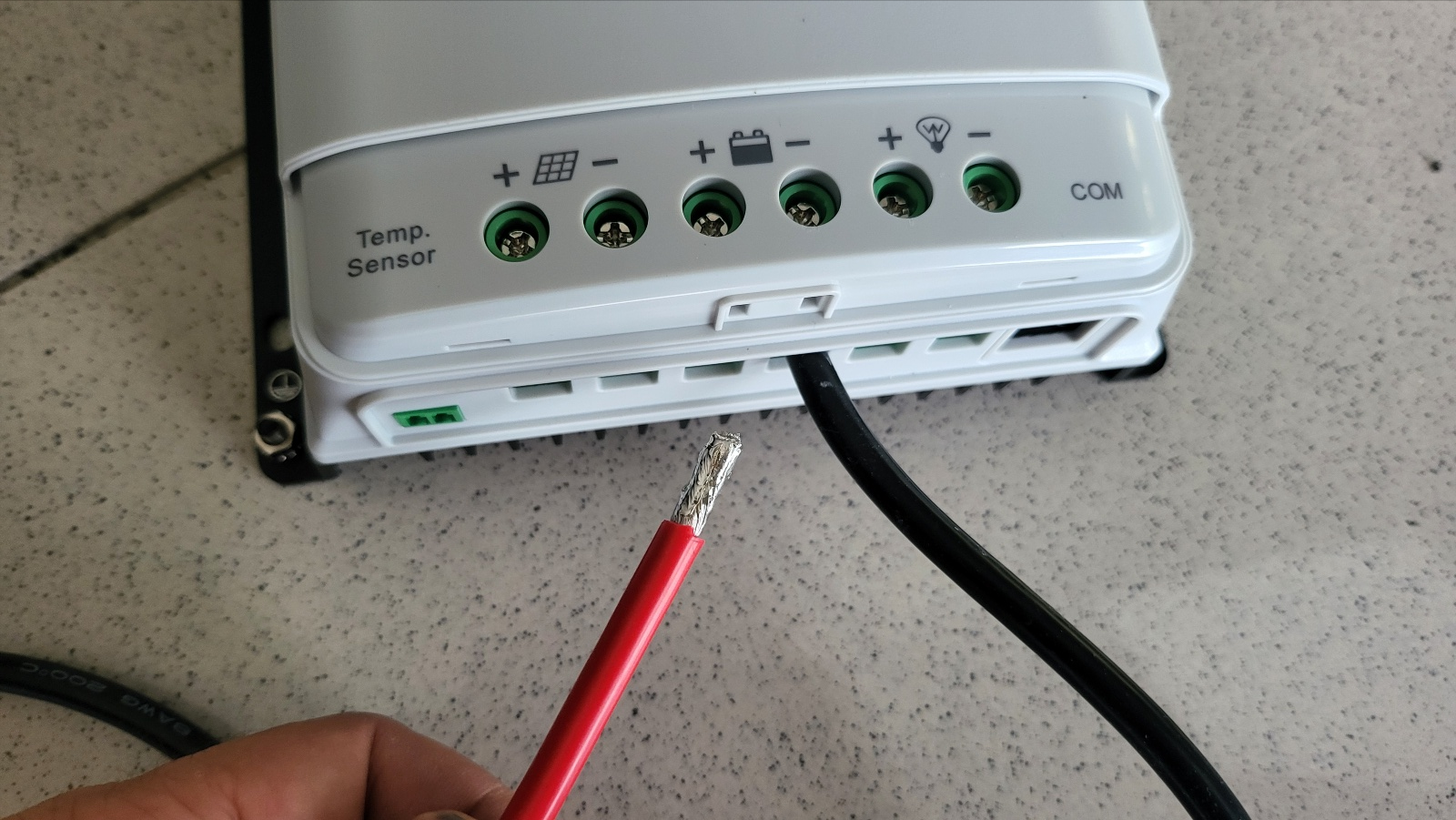

MPPT 단자에 전선 연결 방법
- 태양광 패널 연결하기 전에 전지부터 먼저 연결해야 한다.
- 전선 끝단은 필수 납땜해 두든지 혹은 펜홀 압착 단자로 마감해야 한다.
- 아래 사진에서는 실리콘 피복 전선 8 AWG이며, 전선 끝단 납땜 한 것.
MPPT 에 배터리 타입 셋팅 하기
- MPPT 는 여러 종류의 배터리 충전을 지원하는데 이는 자동으로 처리되지 않고 사용자가 직접 셋팅 해줘야 한다.
