LiFePo4 . 리튬인산철 배터리 . BMS . 인버터 . 파워뱅크 제작









리튬 인산철 배터리 셀

- 전압 : 1셀당 3.2V (2.5~3.65V),

- 전류x시간 : 제품마다 다름. 100Ah, 200Ah, 300Ah 등.

 - - 100Ah 의미 : 연속 1시간동안 100A 전류 출력 가능한 배터리 용량.  와트시 단위로는 1,280Wh ( = 12.8V x 100Ah )

- 표준 충전 전류 : 100Ah 배터리인데 0.5 C라면 전류 50A  이하로  충전 하라는 의미.

- 최대 충전 전류 : 100Ah 배터리인데 1C 이면 최대 100A 로 충전은 가능하긴하나, 이 전류로 충전하면 안된다는 의미임.  표준 충전 전류이하로 충전 함이  안전.

- 최대 연속 방전 전류 : 100Ah 배터리인데 1C 이면 최대 100A 출력 가능.



- 파워뱅크 제작하는 경우 통상  4개 직렬 연결하여 12V ,  8개 직렬 연결하여 24 V 용으로 만들어서 활용.







1-1.

- 100Ah,4개.

- 사이즈 : 130x200x36 mm

- 무게 : 1.83kg



판매처

- 구매옵션에서 100Ah, 120Ah 선택가능. 배터리 직렬 연결 철물 포함.



42.94US $ 50% OFF|4PCS 3.2V 100Ah Lithium Iron Phosphate Cell lifepo4 battery Cycle 4000 Times 3C Solar 12V 100Ah 12V120Ah cells





1-2.

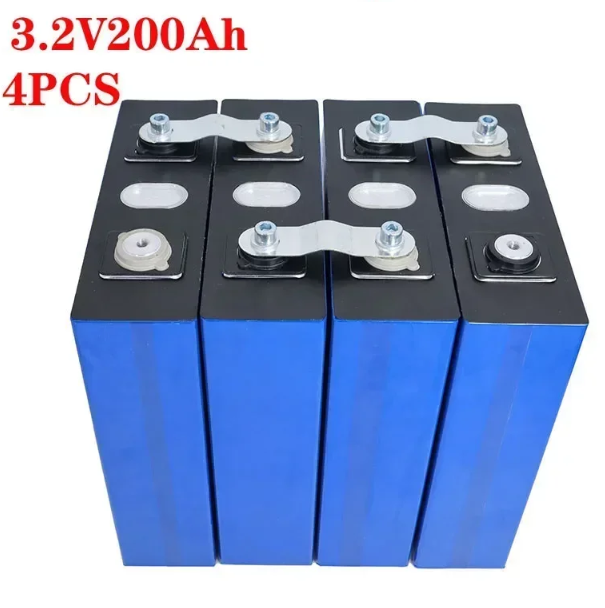

- 200Ah 4개 , 배터리 연결 철물 포함.

- 표준 충전 속도 : 0.5C

- 사이즈 : 172x200x53mm

- 무게 : 3.8kg

판매처

69.25US $ 50% OFF|New 4PCS 3.2 V 200Ah lifepo4 battery pack 12V200AH 24V200AH cell Lithium Iron Phosphate solar EU US tax free|





1-3.

- 280Ah 4개



- 사이즈 : 174x205x72mm

- 무게 : 5.2kg

- 충전전류 : 0.5C

- 방전전류 : 1C



판매처

- 구매옵션에서 4개, 8개, 16개 선택가능

83.1US $ 50% OFF|New Lifepo4 3.2v 280ah rechargeable battery 3.2v 12V 280ah battery Suitable for Solar Energy long life 3500 Cyc









BMS

- 인산철 배터리 충전, 방전 보호회로





2-1.

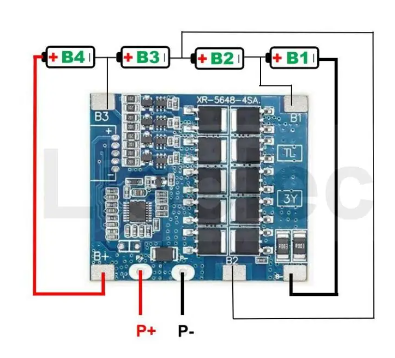

- 인산철 배터리 4개 직렬로 한 경우 BMS와의 결선.

판매처

- 구매옵선에서 셀 수량별로 선택가능.

0.99US $ 88% OFF|Lifepo4 1S 2S 3S 4S BMS Protect Board 3.2V 6.4V 9V 12V 18650 32650 32700 Lithium Iron Phosphate Battery Charge









인산철 + BMS + 외장 케이스 + 접속 단자 조립완료 일체형.



3-1.

- 가격 : 12V 150A 용량에 28만5천원(부품 개별 구입하여 만드는 가격수준).

- 배송일 : 15일 (빠른편)

IPT 대용량 리튬 인산철 파워뱅크 캠핑 화물차 캠핑카 휴대용 배터리 고출력 12V 150Ah 200Ah 600Ah 24V 4



- 사양은 비슷하고 외장은 조금 다름.

오투젠 리튬 인산철 배터리 파워뱅크 캠핑 낚시 밧데리 휴대용 고출력



구입 . 12V 250Ah . 2024.06.14

- 사이즈 : 46 x 28 x 16 cm

- 무게 : 20kg

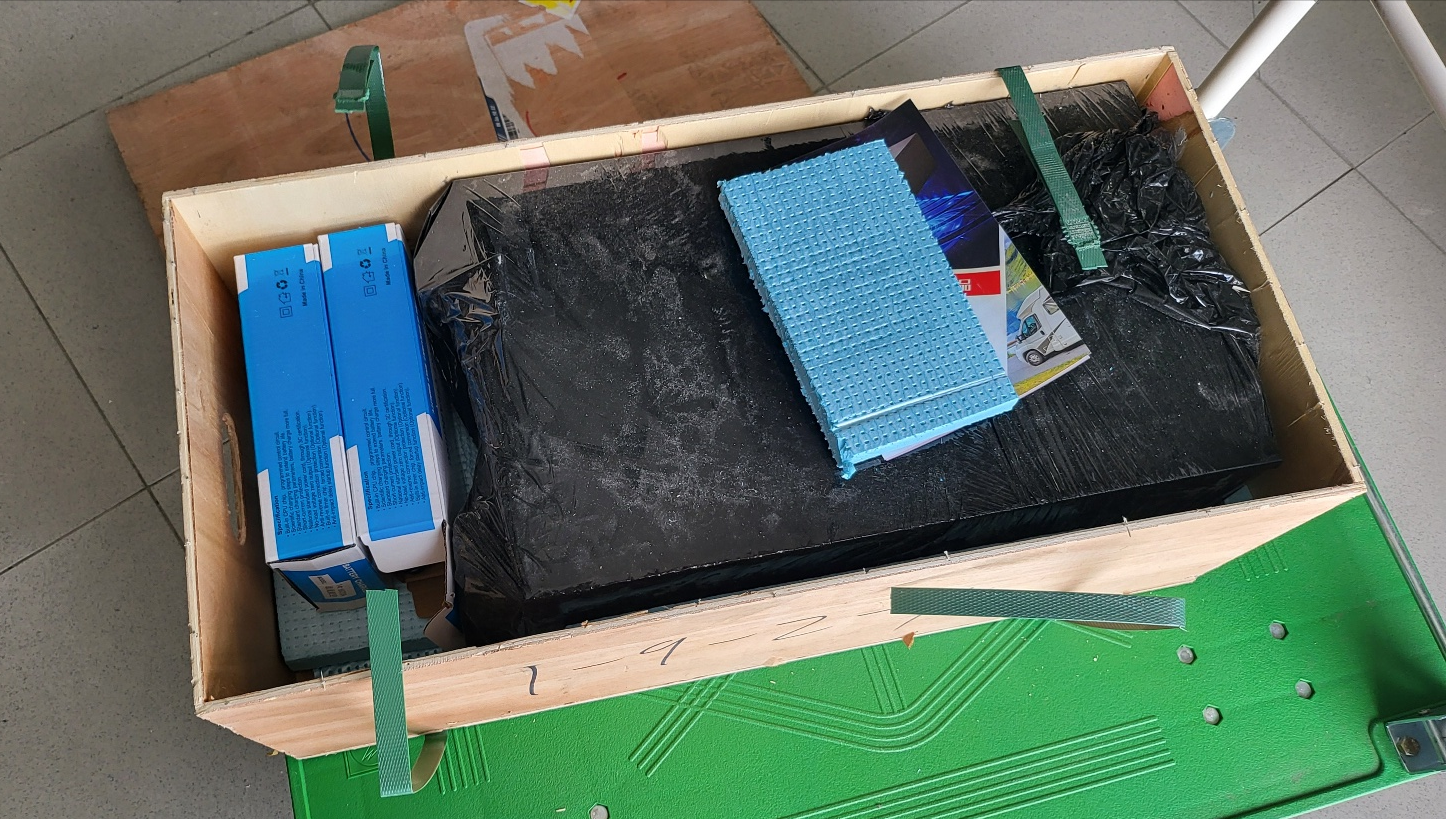

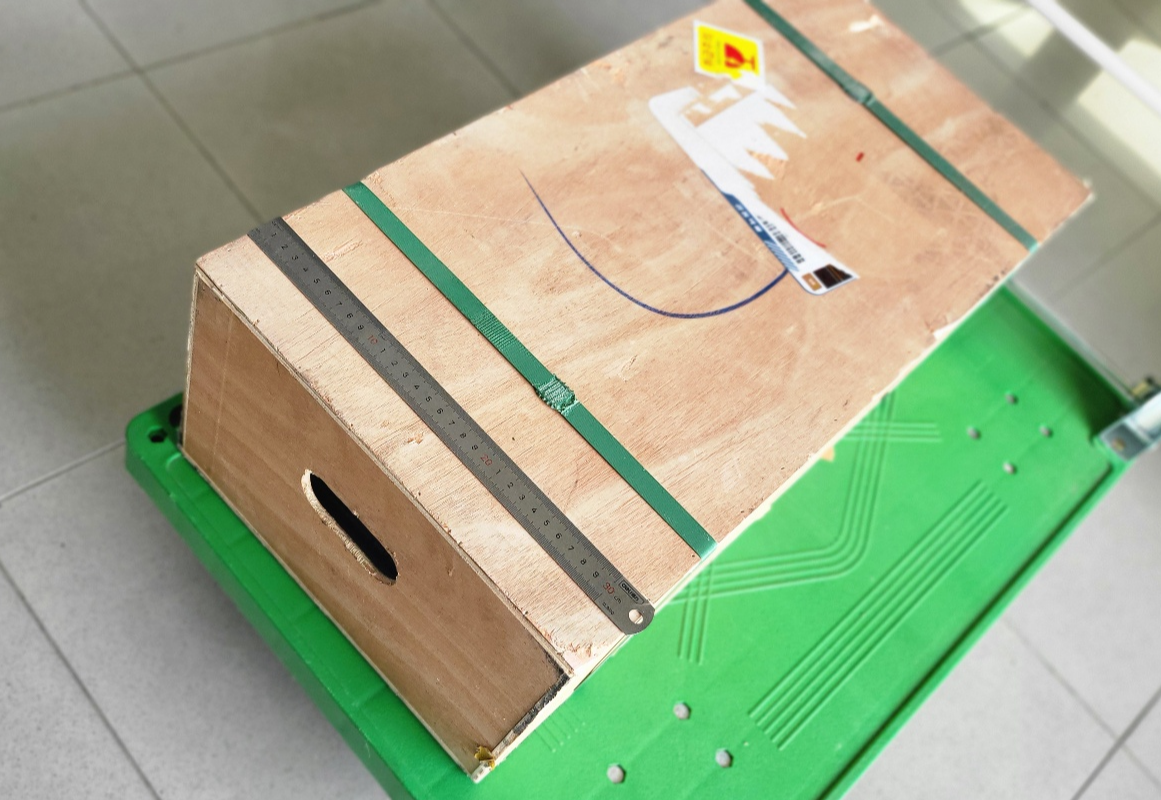

포장

- 나무 포장으로 제품 보호 굿.

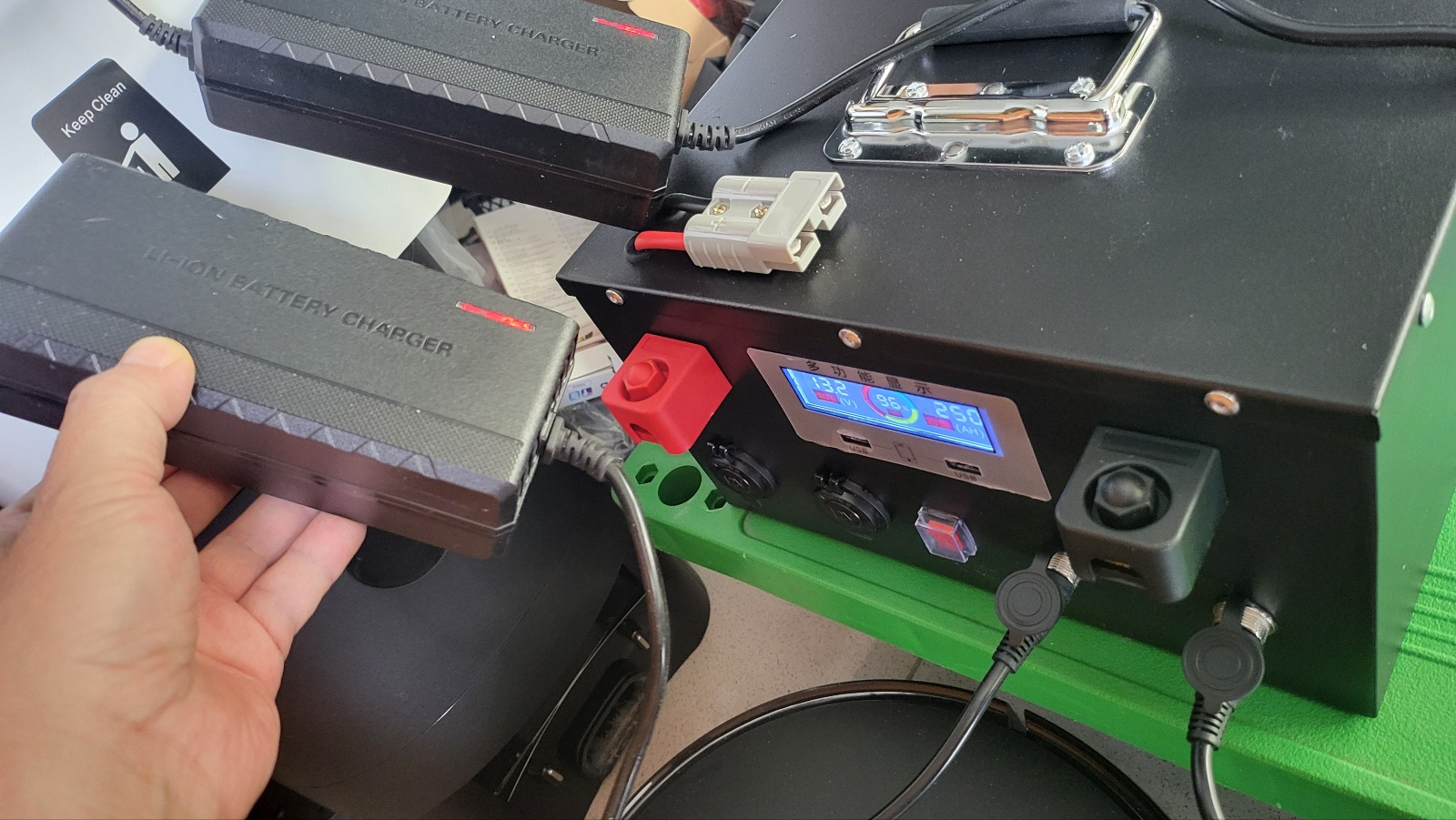

왼쪽 2개는 AC 220V 충전기 . 검정색 비닐로 감싼것이 파워뱅크 본체

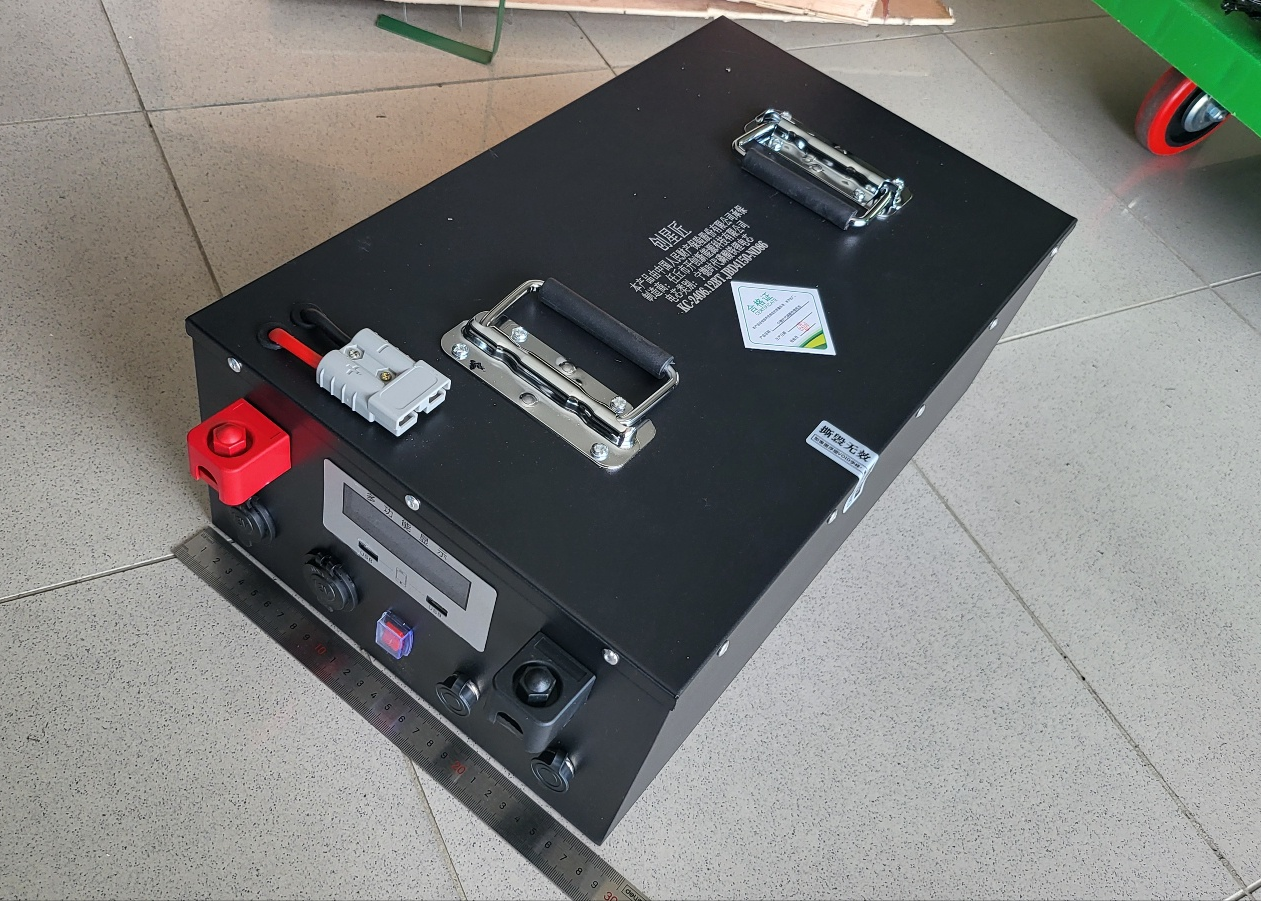

12V 250Ah 파워뱅크. 무게 20kg

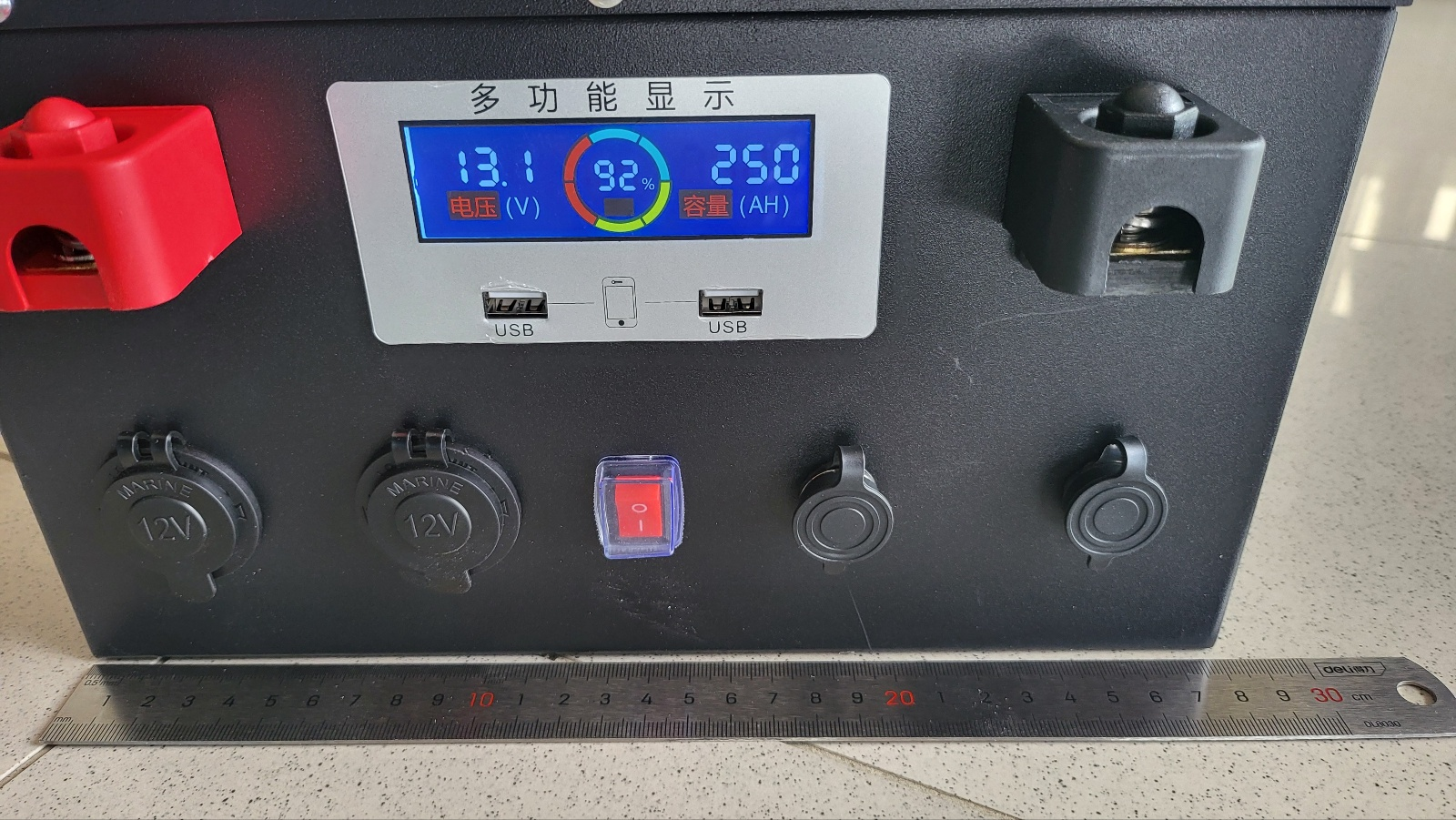

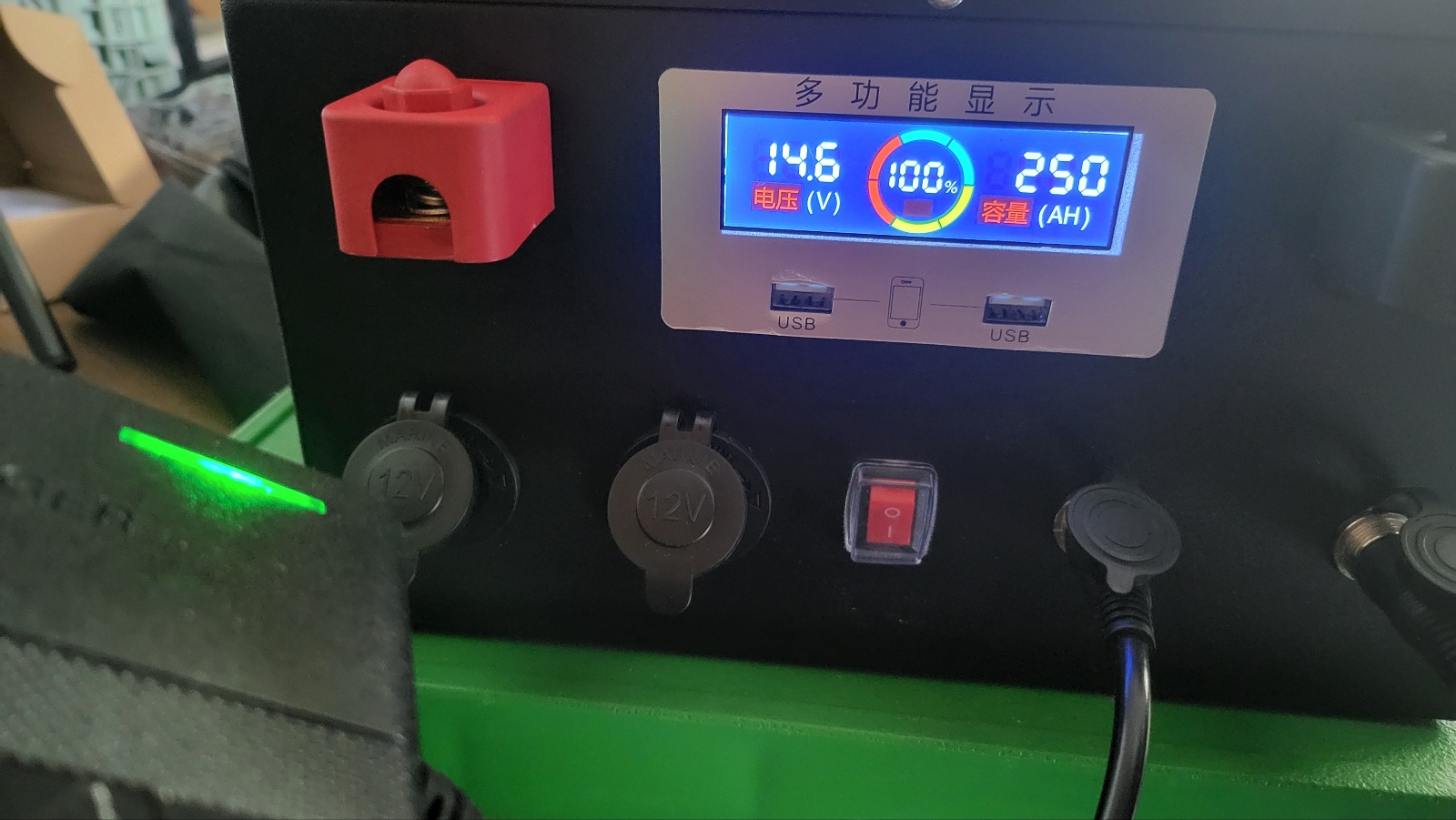

붉은색 스위치 누르면 LCD 화면 표현되고 USB 출력 사용가능.



스위치 누름 무관하게 배터리 단자와 시거소켓, 앤드슨 커넥터 로는 항상 배터리 전원 출력된다.



LCD 표현되는 것 : 배터리 전압 , 잔량 % , 배터리 최대용량 AH .

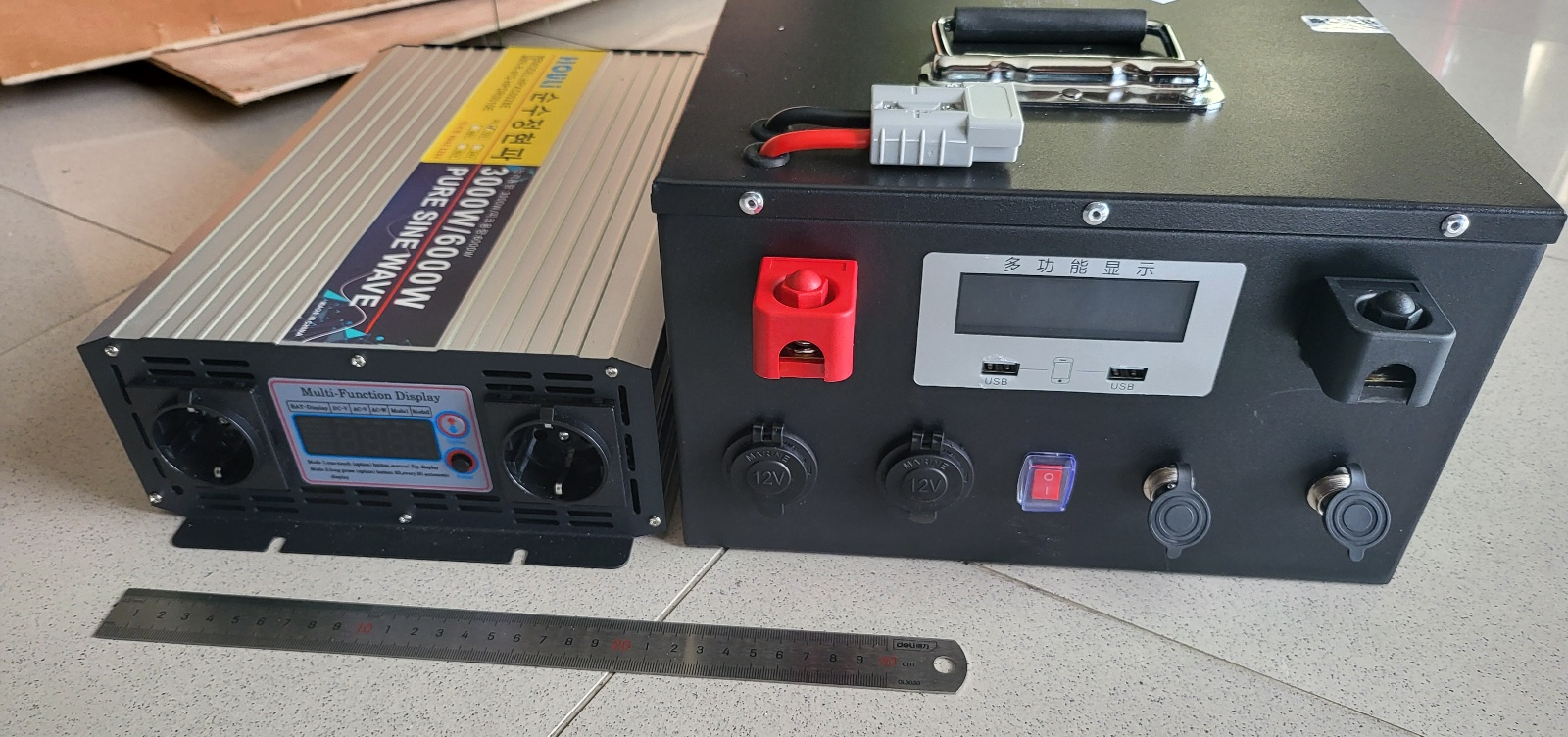

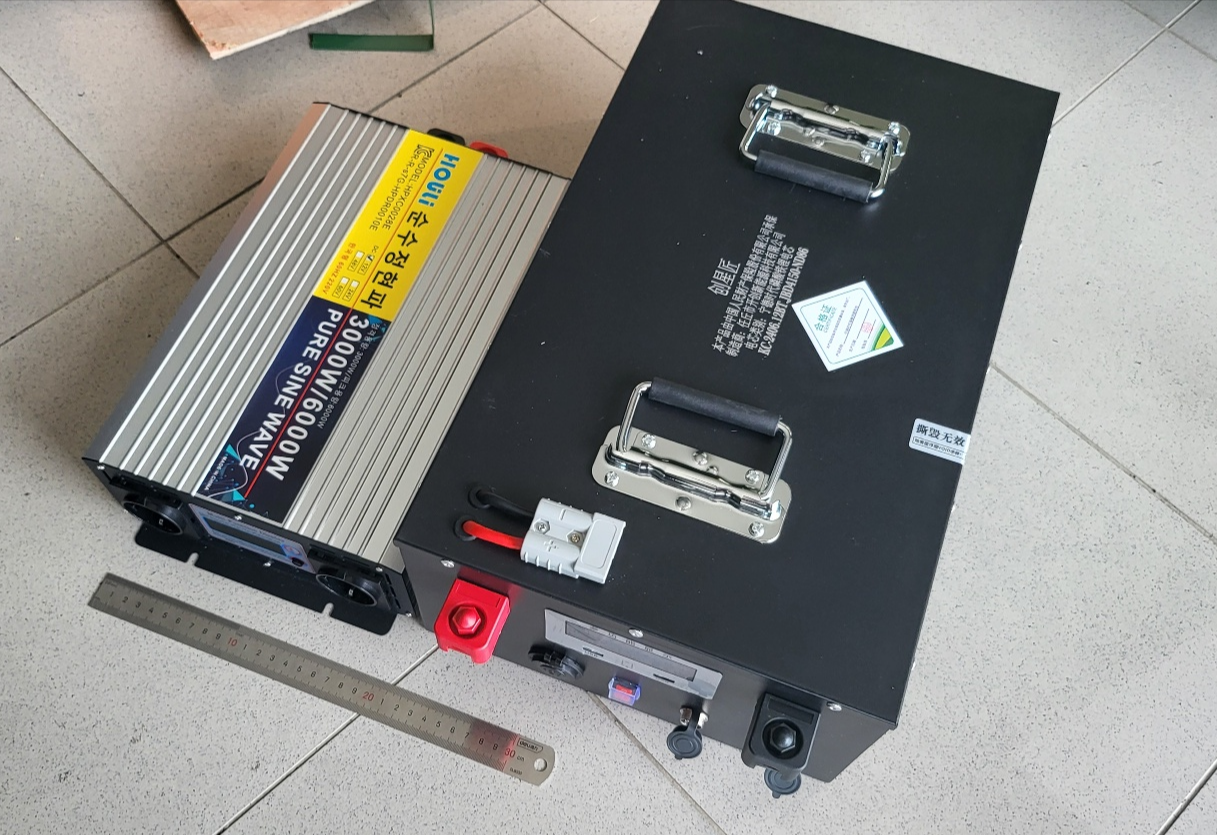

인버터 6kW 와 크기 비교.

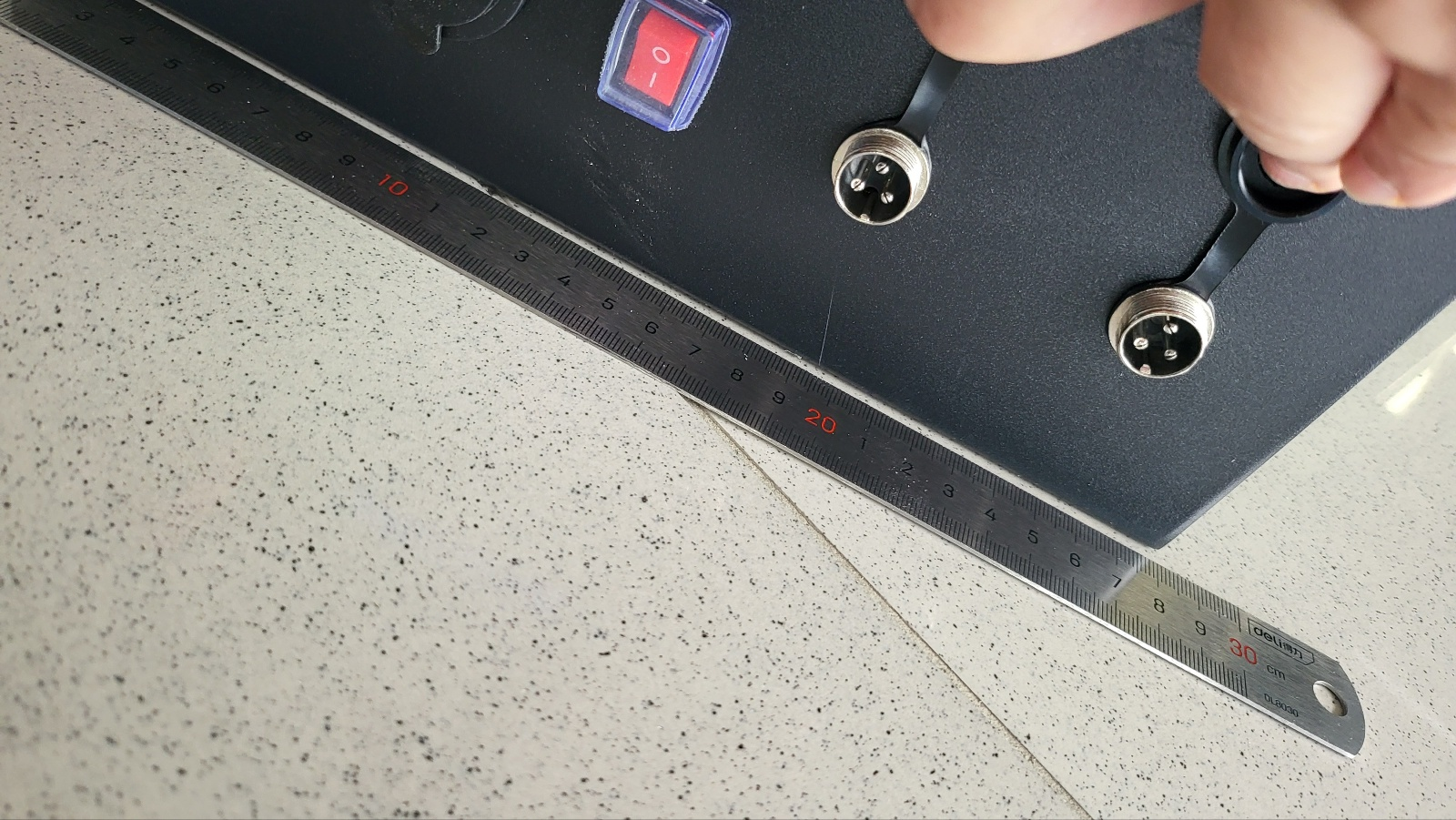

충전 단자. 항공 3핀. 2개

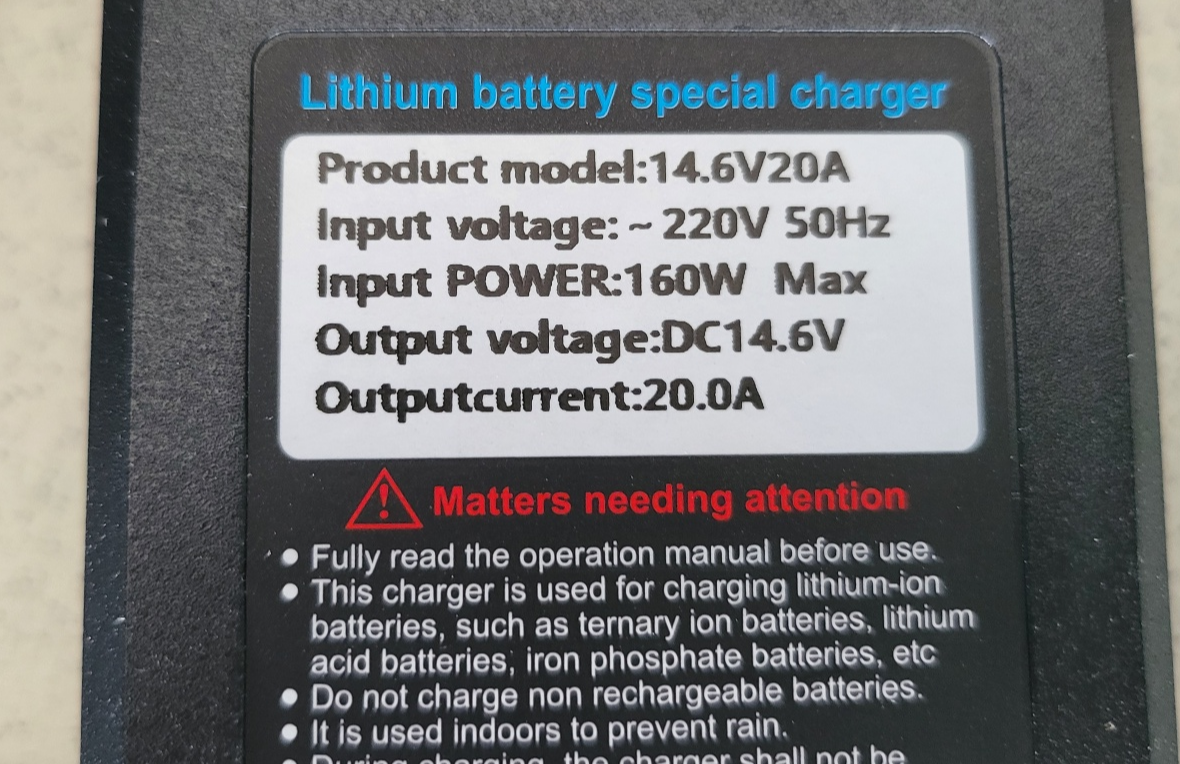

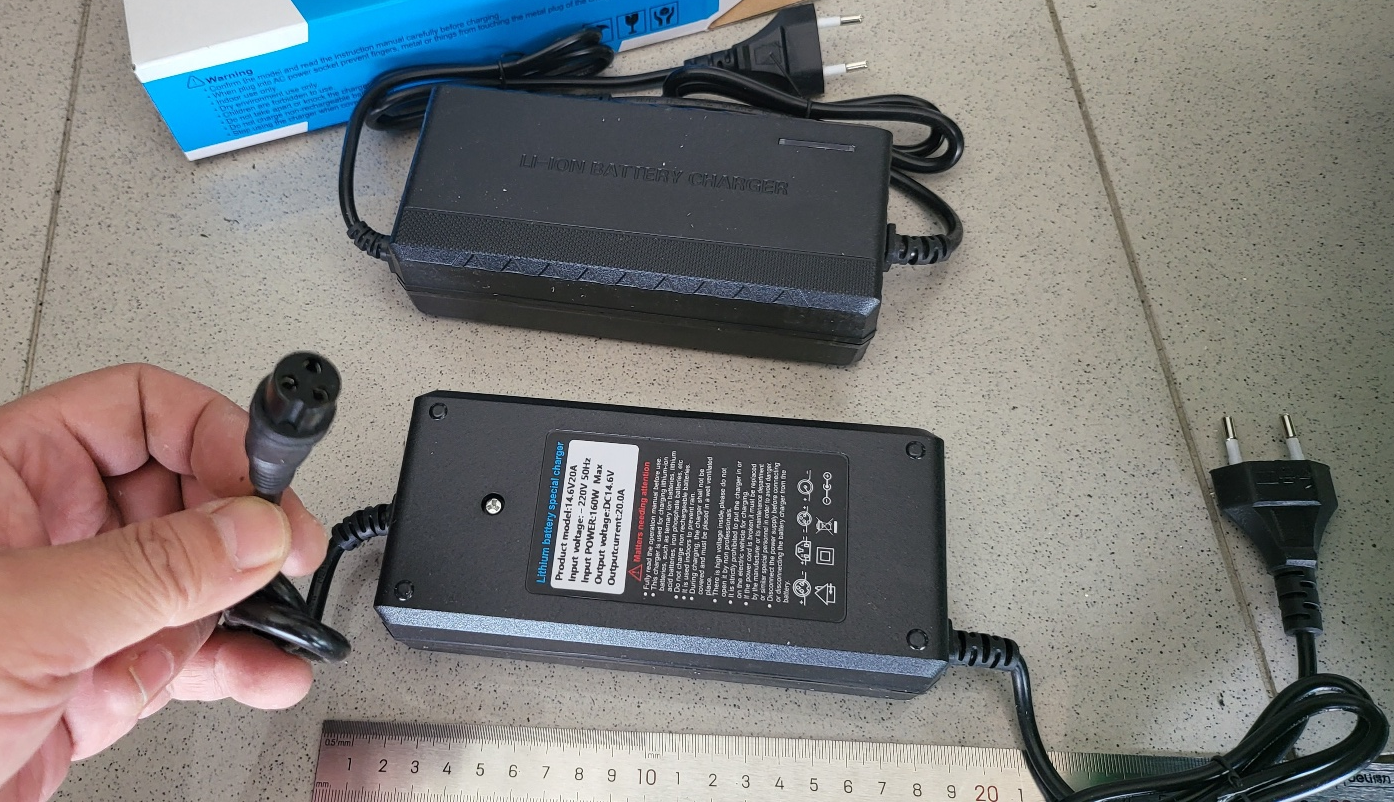

AC 220V 충전기



충전기 1개당 최대 출력 20A





AC220V 충전기 2개 동시 연결가능.

- 충전 중에는 LED 붉은색 , 완충되면 녹색으로 변경.

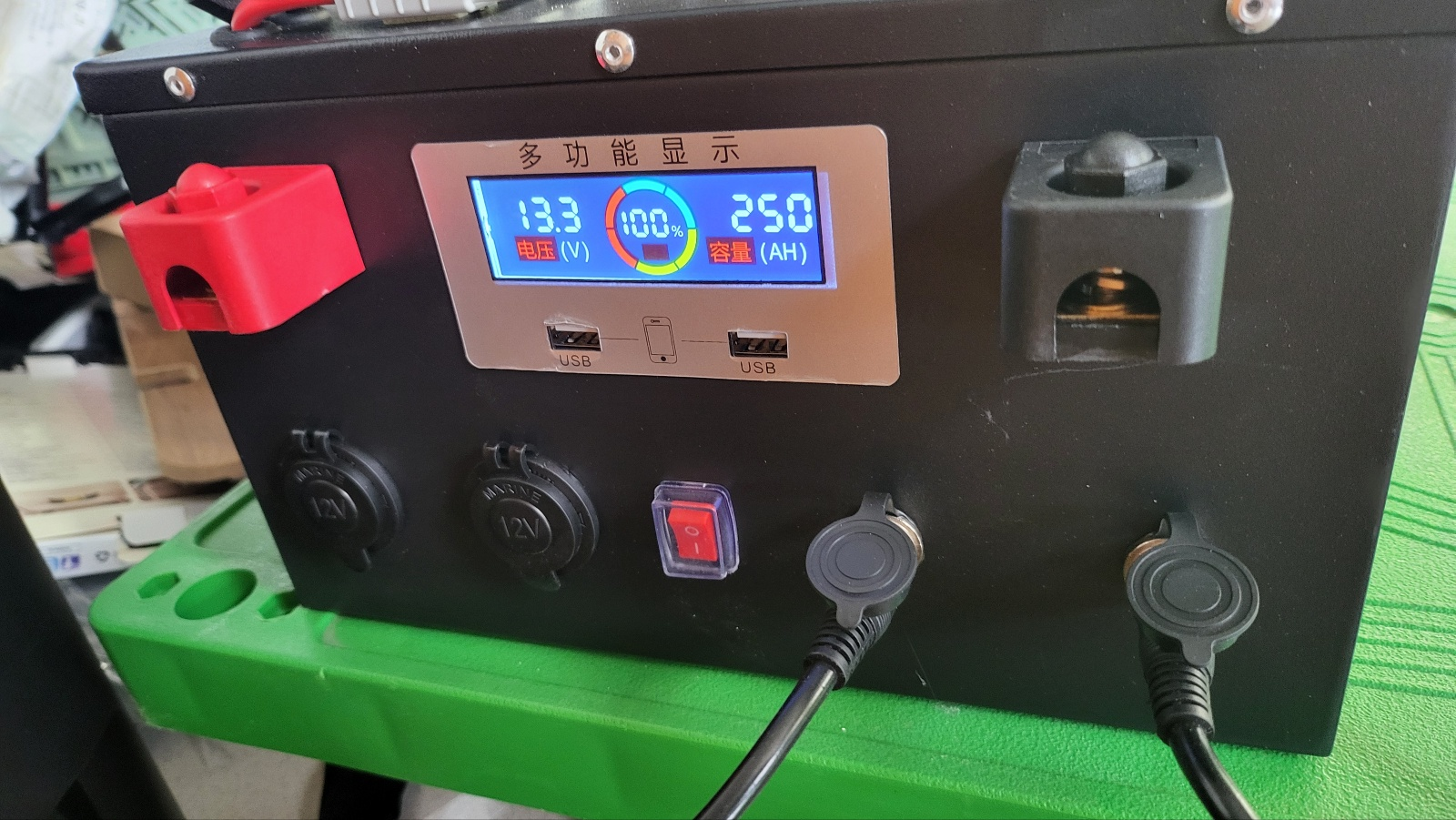

충전기 연결하면 96% 였던것이 금방 100% 로 표시되나, 실제 충전기의 LED 는 여전히 붉은색. 충전기의 LED가 녹색으로 변경되어야 완충.





6시간 경과되니 완충되어 충전기 LED 녹색 켜짐,

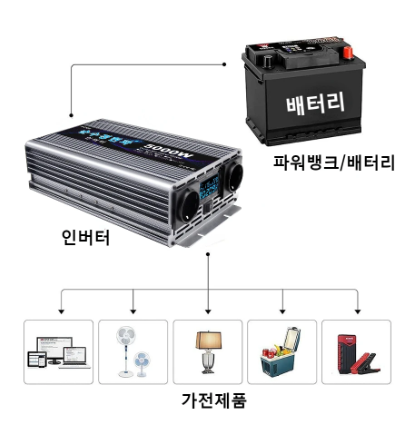

인버터

- 배터리 전압 (12V , 24V )입력 받아 220V ,  60Hz 교류 전압 출력

- 주요규격 : 출력 가능한 전력 . 예 1,000W, 3,000W, 6,000W



4-1.

- 구매옵션에서 최대 피크 전력 3kW,4kW 5kW, 6kW  선택 가능.

- 주의 : 연속 사용 가능 전력은 최대 피크 전력의 절반.



HOULI korean 12v 220v Vehicle inverter pure sine wave Converter dc to ac 3000w 4000w 5000w 6000w Car accessories novelties



구입. 6kW . 2024.06.15





배터리 전원 입력부

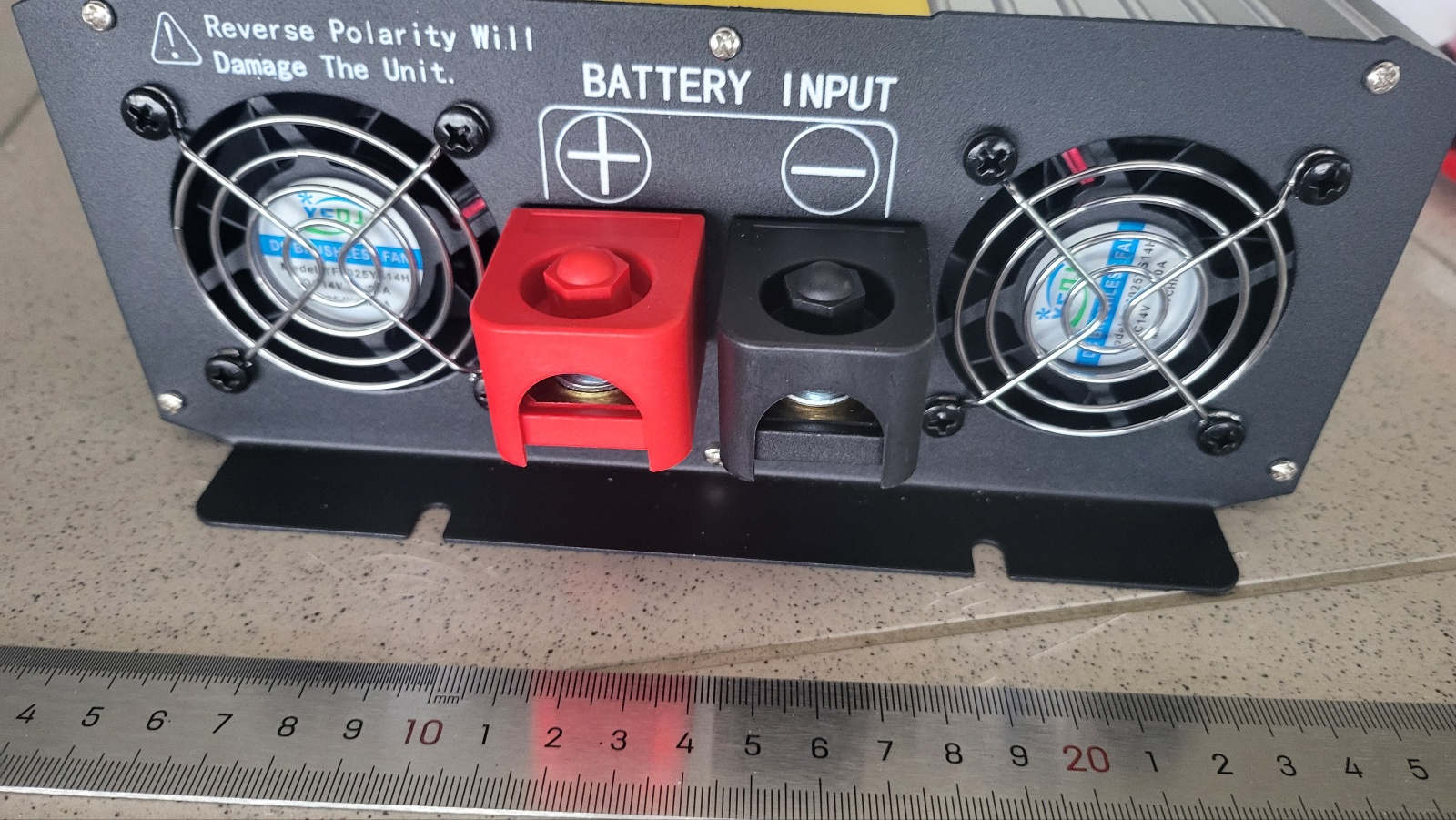

인버터 배터리 전원 입력부

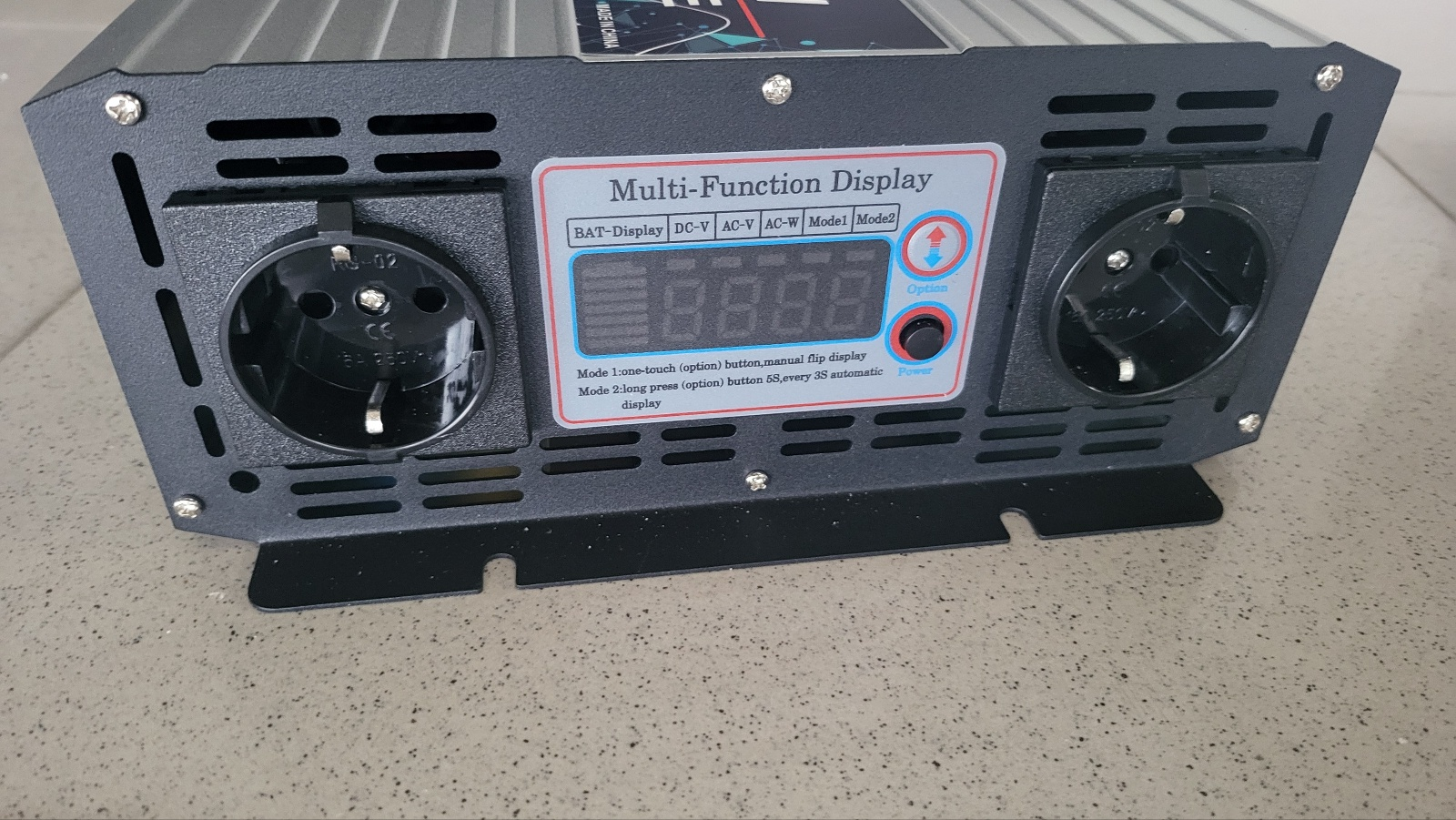

AC 220V 60Hz 출력부 , 디스플레이, 전원 스위치

인버터 220V 출력

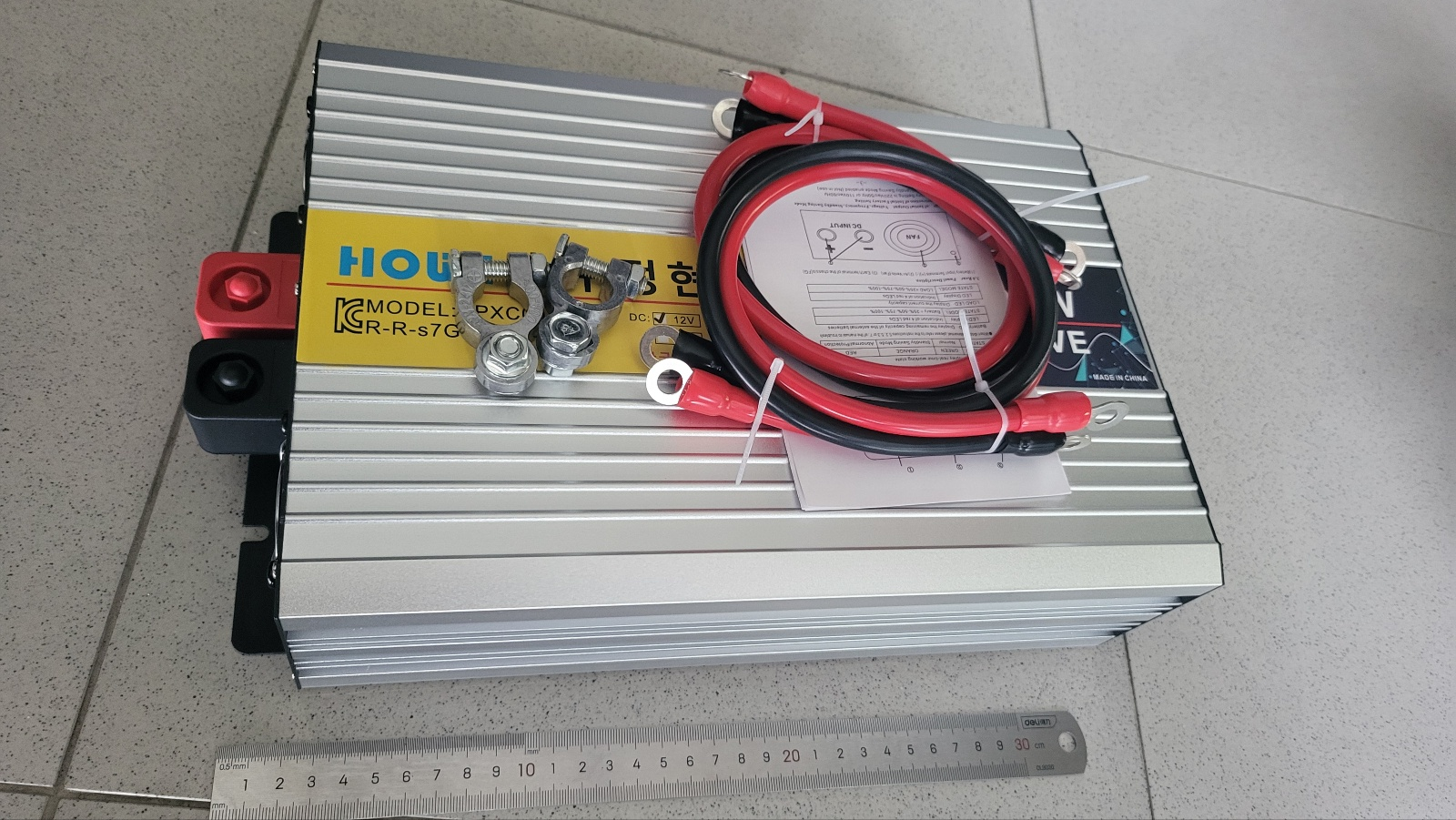

동봉된 전선

- 길이 50cm , 적색 2개, 검정색 2개.

- PVC 피복







4-2.

- 1kW, 1.6kW

33.23US $ 57% OFF|Inverter 12v/24v To 110v/220v Pure Sine Wave Inverter 12v 220v 1000W 1600W DC To AC Portable Auto Converter Ca







배터리 - 인버터 연결 케이블

- 인버터 연속 출력 용량을 3kW 로 사용하게 되면 배터리에서 인버터쪽으로 흐르는 전류는 234A (= 3000 W / 12.8V) 이므로 전선도 이 전류를 견딜 수 있는 것을 적용 해야하며 배터리와  인버터 연결하는 전선 길이는 짧을 수록 발열이 덜 하므로 배터리 출력부와 인버터 입력부는 최대한 가깝게 배치 한다.





5-1

-  실리콘 피복 전선 에 링 단자 연결

- 구매옵션 : 전선 길이 , AWG , 링단자 구멍 크기(M6, M8,M10) 선택 가능.





4.05US $ |Black and Red Lug Cable Auto Battery Cable Silicone Terminal wire Very soft M6 Cable M8 Cable M10 Cable 10 9 8 7 6 5 4







5-2

- 쿠팡

-  실리콘 피복 전선 에 링 단자 연결

- 구매옵션 : 길이 30cm, 60cm



전원 케이블 2 4 6 8 AWG 인버터 실리콘 전선 마이너스 플러스 보조 연결선

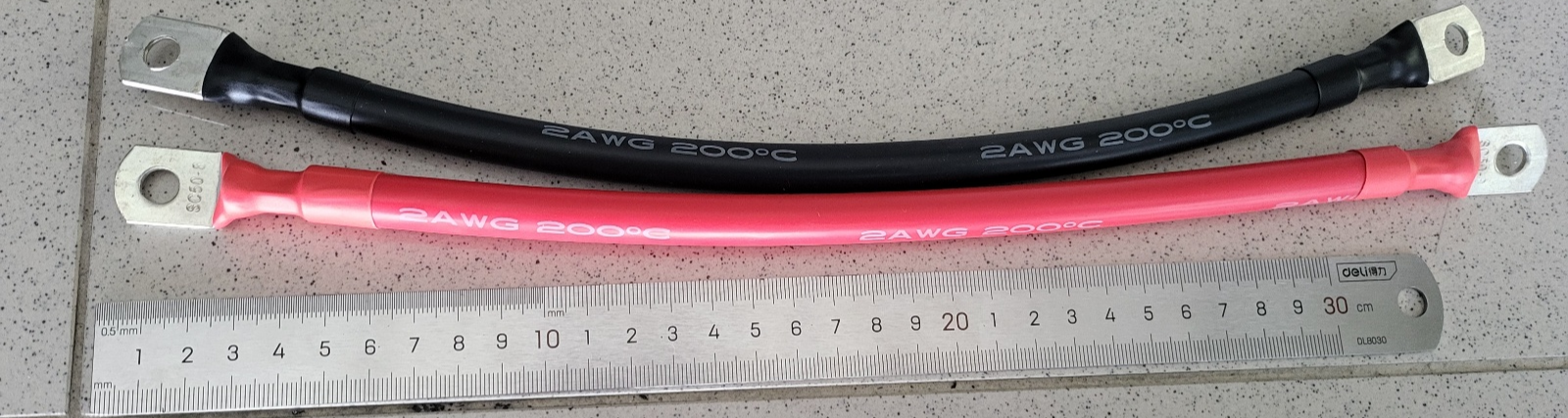

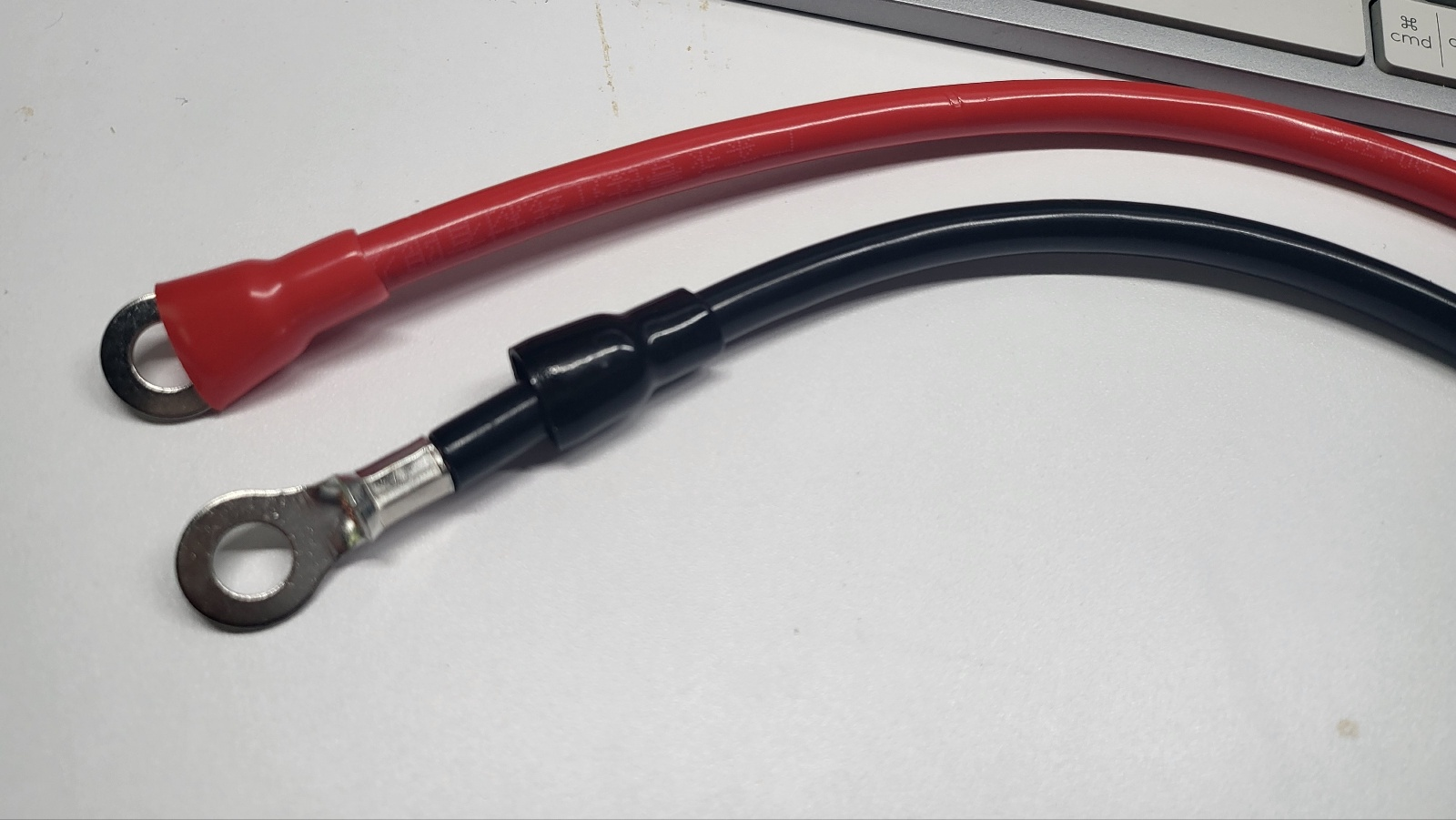

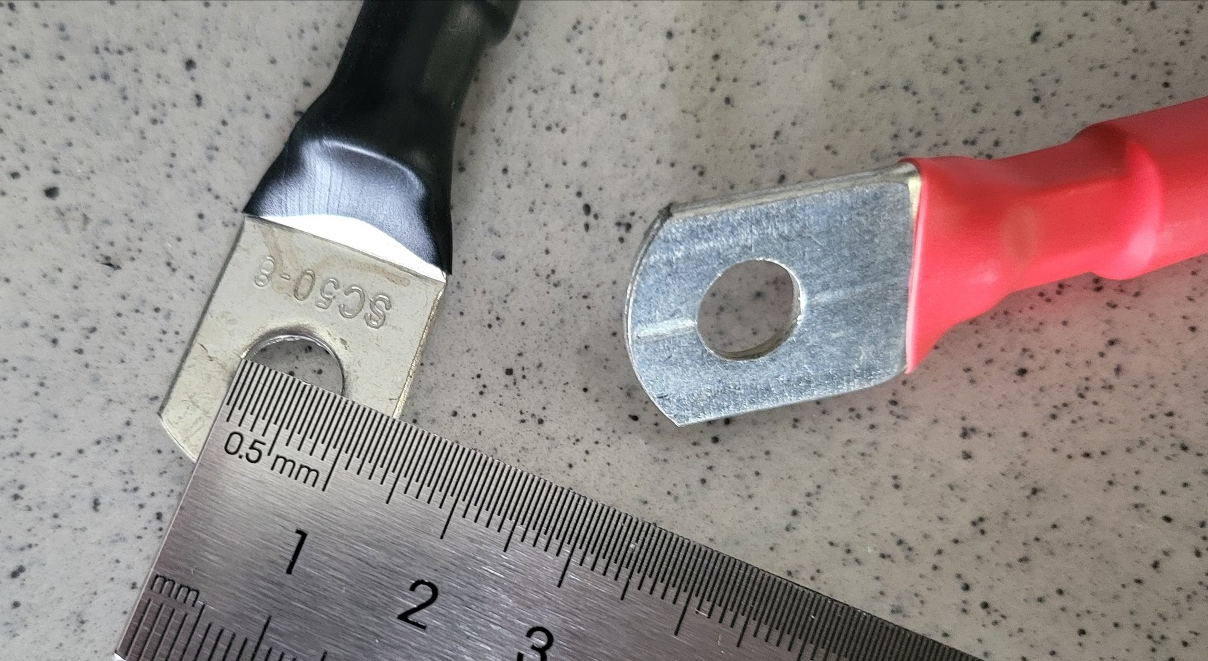

제품 5-2 . 실리콘 피복 전선 2AWG 길이 30cm 구입 . 2024.07.02





단자 구멍 지름 : 8mm











단자캡



단자캡 0 2 4 6 8 AWG 터미널 링단자 절연 PVC 고무 튜브 엔드캡 8 16 25 35 50 SQ, 선택10번) 단자캡..., 1개









대전류 스위치





자동차 킬스위치 배터리 전원차단기 4종모듬 회전형 고용량 배터리 보호 차단장치 방전 방지 캠









인버터 - 인산철 배터리 전선 연결



- 사용된 전선 : 실리콘 피복 전선 2AWG 길이 30cm



- 연결 순서 규칙 : 인버터 파워 오프 상태에서 인버터쪽부터 전선 먼저 연결하고, 배터리 쪽은 (-) 측 먼저 연결 마지막에 배터리 (+) 연결.

 - -  배터리의 (+) , (-) 간에 접촉 발생하지 않게  극히 주의.

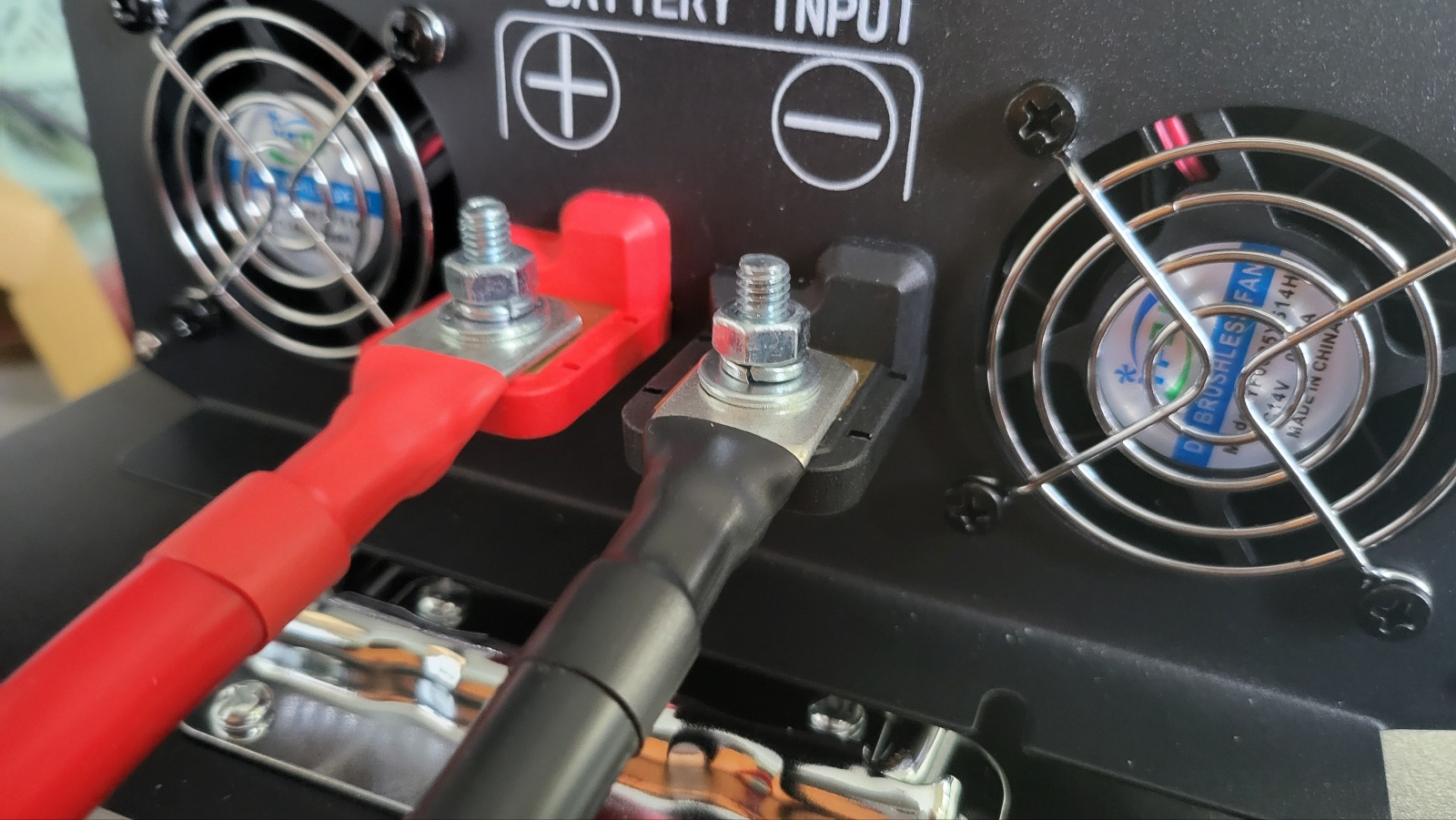

- 인버터 전원 입력 단자에 전선 링단자는 아래 사진 처럼 연결 .    구리면에 링 단자 먼저 배치하고 그 위에 와셔 , 너트 풀림 방지 와셔 , 마지막에 너트 체결.

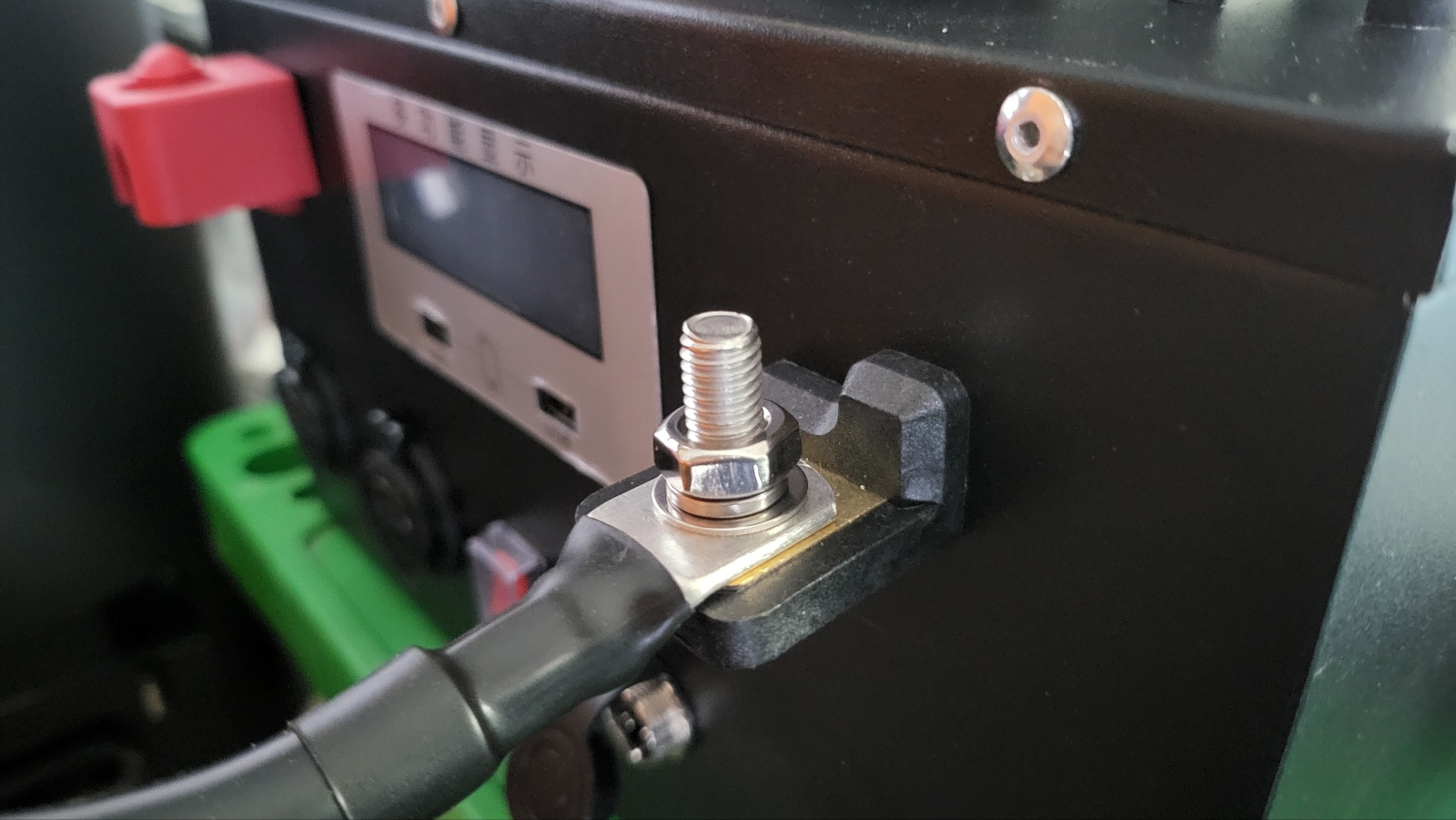

인산철 배터리 연결 단자쪽도 동일하게 구리면에 많은 면적이 닿도록 하고 그 위에 와셔 , 너트 풀림 방지 와셔 , 마지막에 너트 체결.

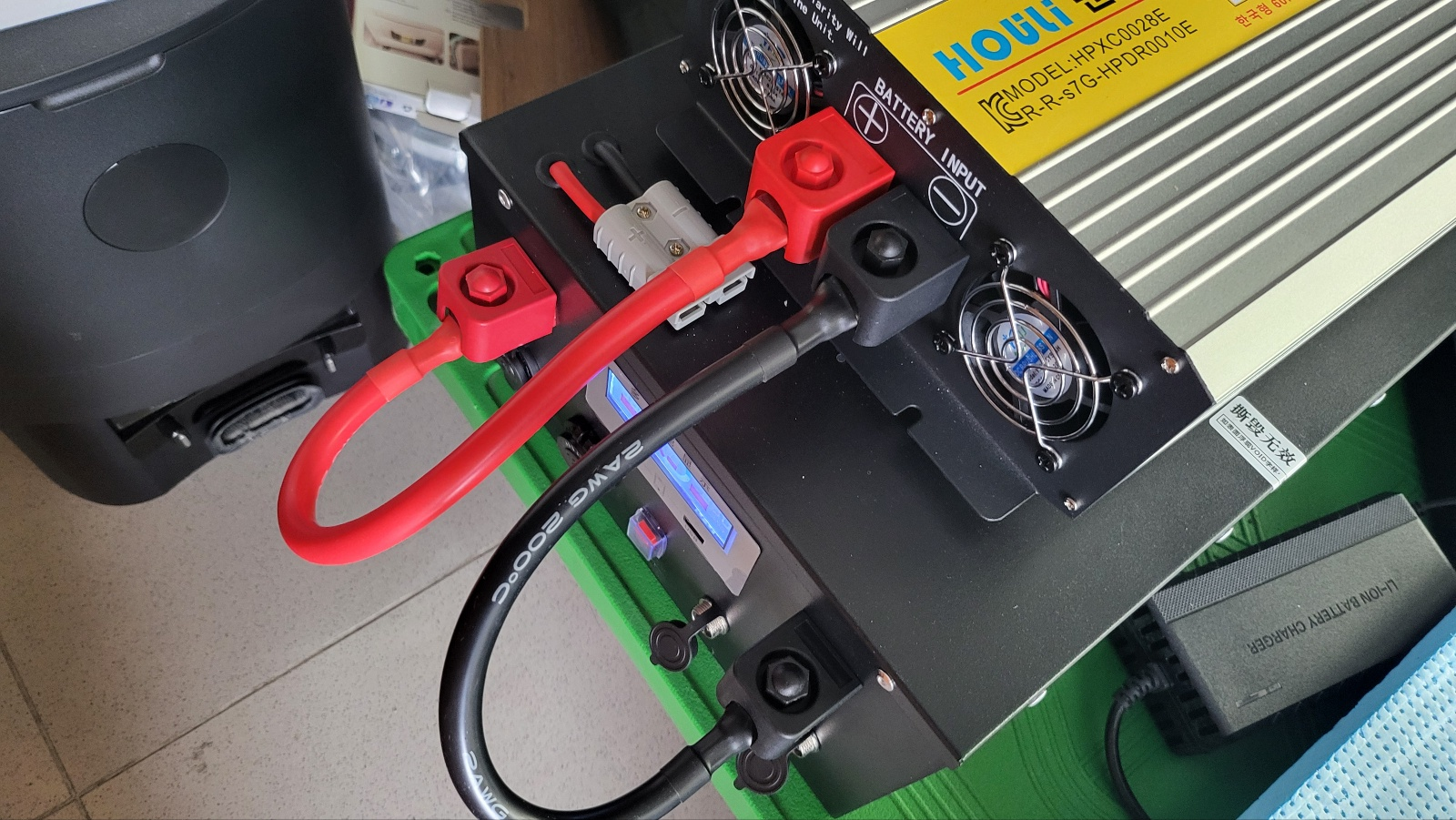

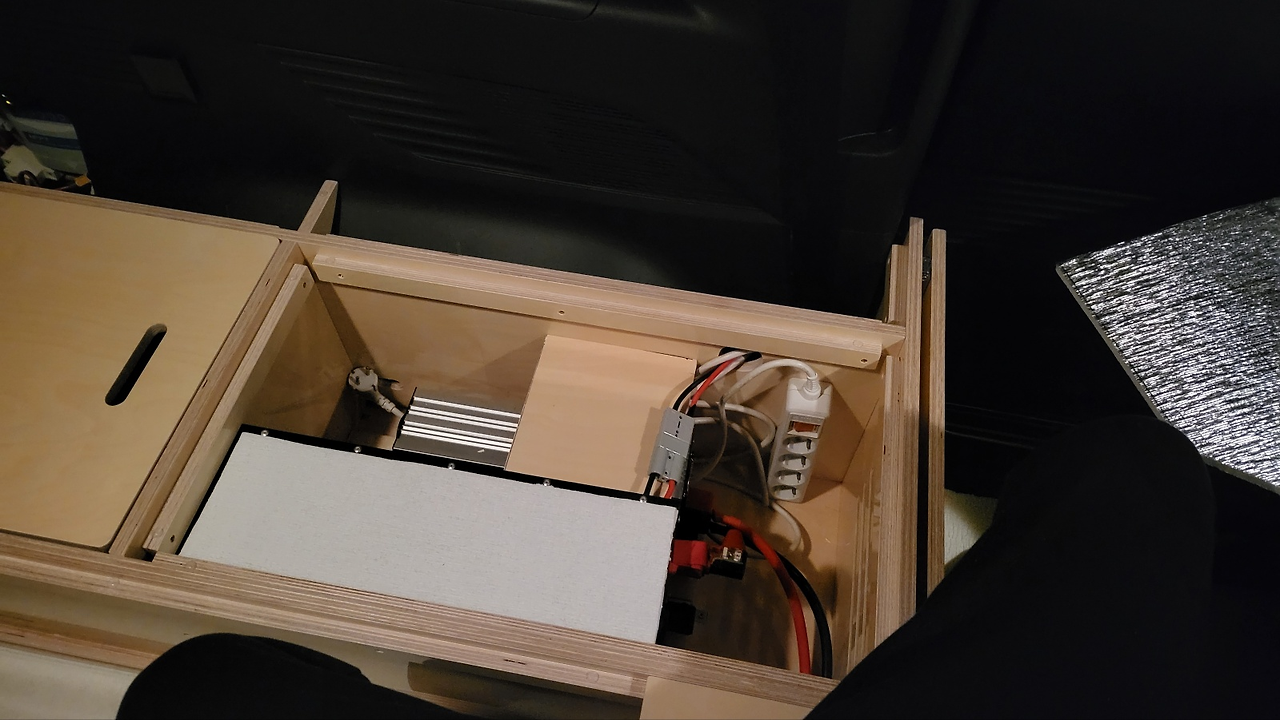

인버터와 인산철 배터리 사이 전선 연결 완료.

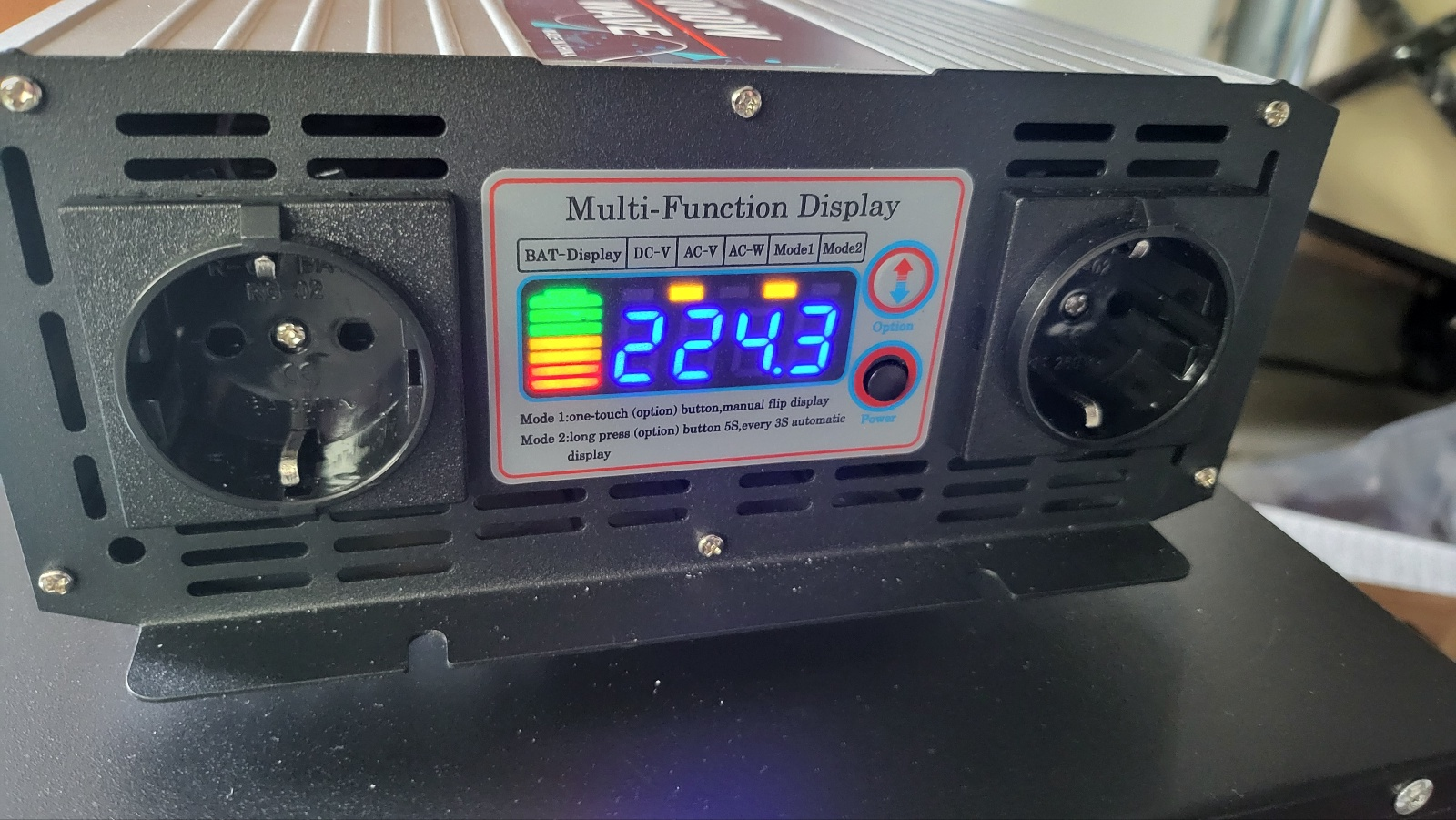

인버터 파워 온 (검정색 버튼 )하면 디스플레이에 출력 전압 값 (~220V)표시 된다.

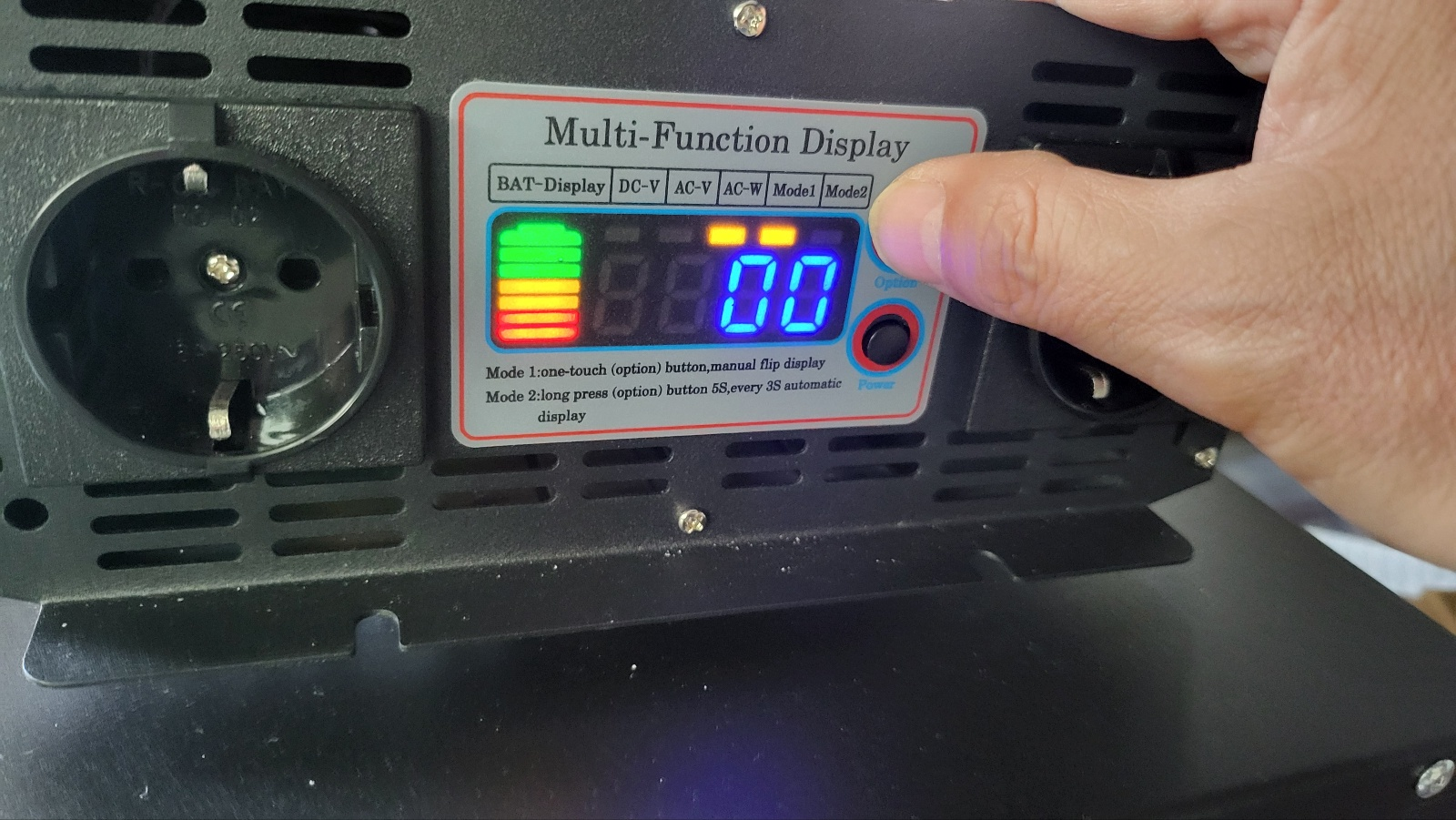

전환 버튼 눌러 출력 와트 표시.  220V 기기 연결되지 않은 상태여서 출력 0 와트 표현됨.

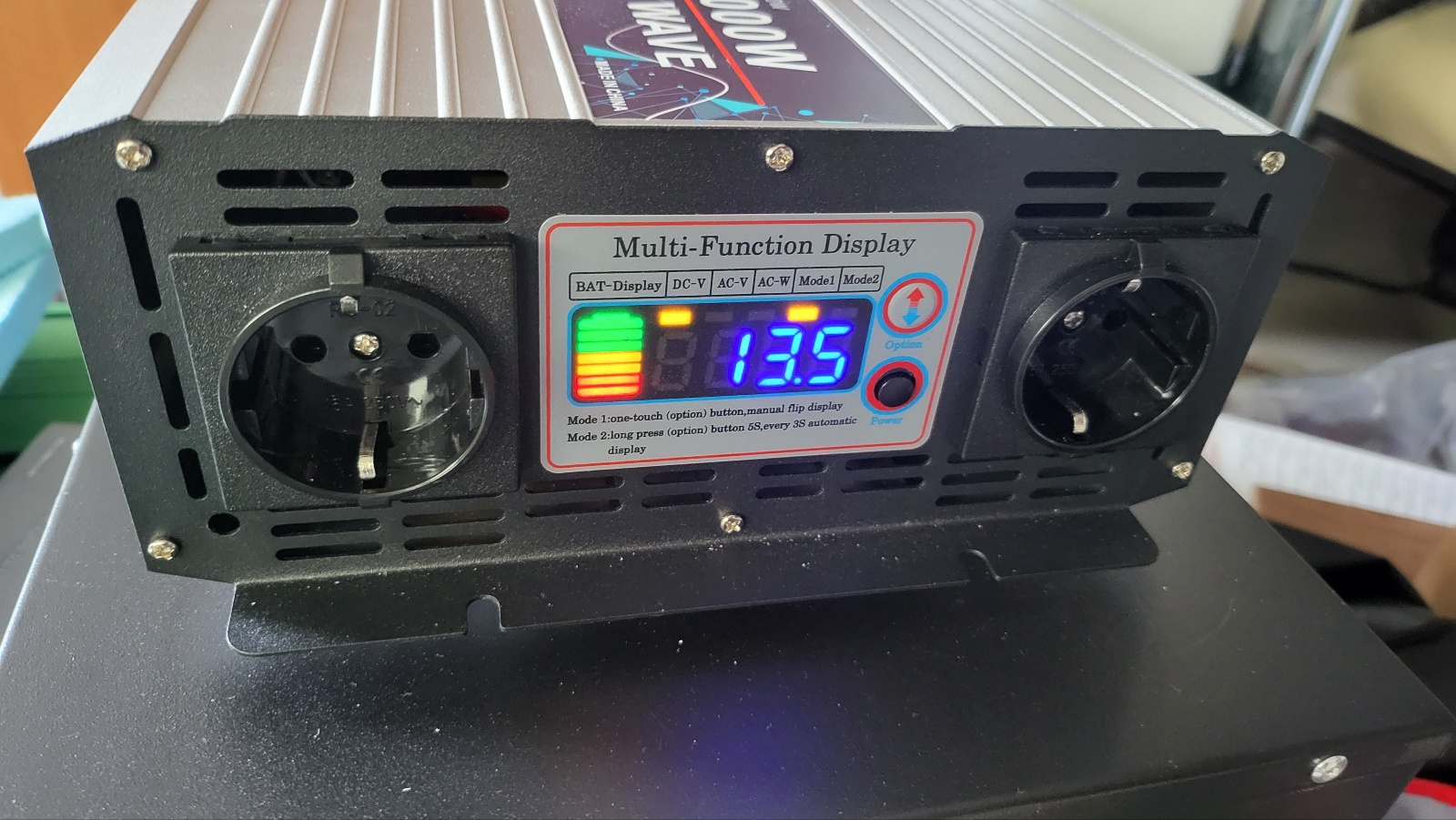

전환 버튼 눌러 인버터 입력 전압값 표시. 현재  연결된 인산철 배터리 전압 13.5V 표현됨.





인산철 배터리 - 태양광 충전 컨트롤러 MPPT 연결 . 배터리 종류 셋팅.

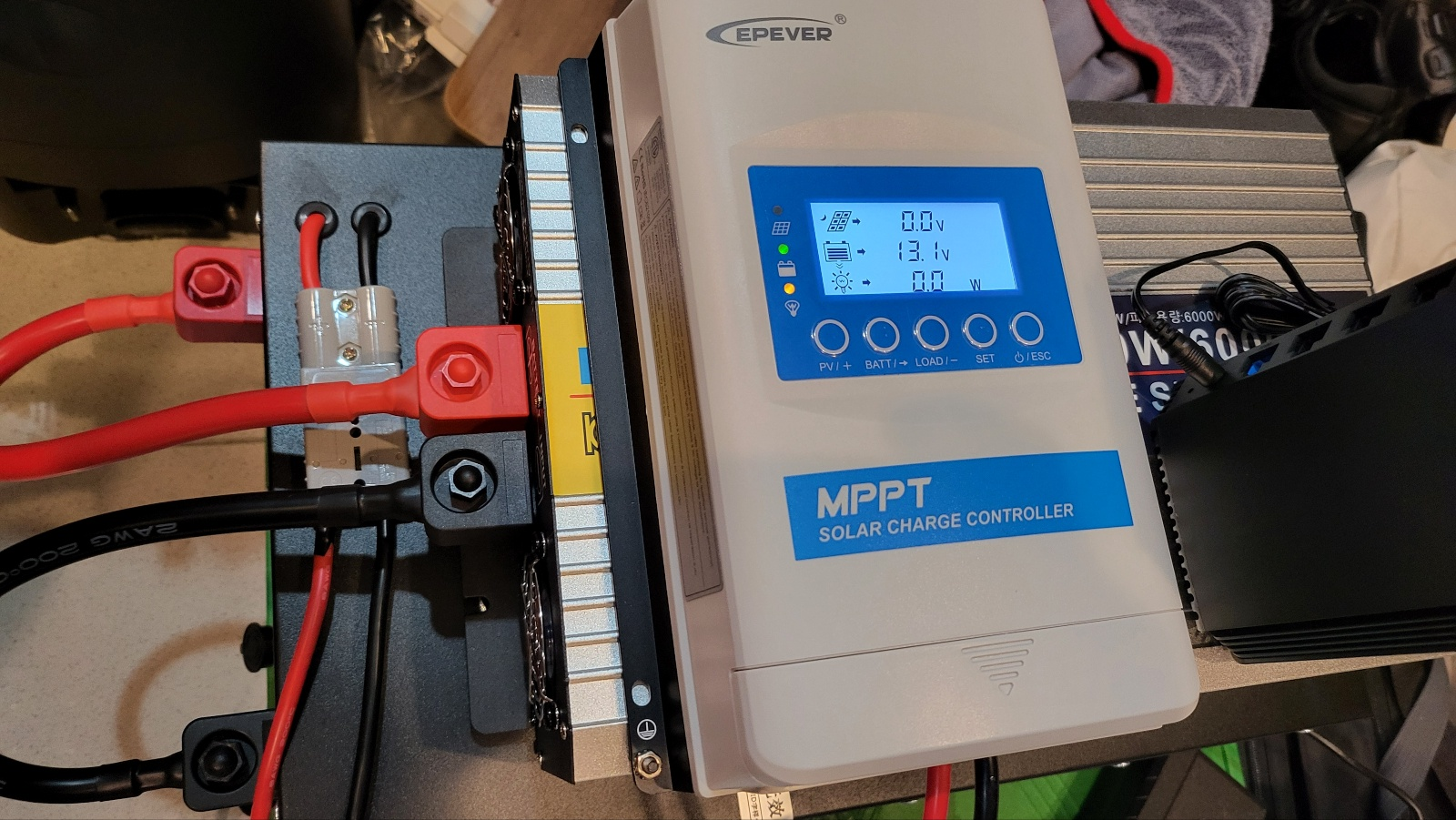

- 파워뱅크에 구비된 앤더슨 커넥터 에 MPPT (모델명 XTRA 3210N ) 연결 하였다.



MPPT 에 배터리 종류 지정하기

- 버튼 SET 눌러 BAT 버튼 길게 눌러 설정 모드로 진입한다. 아래 영상에서 F04 가 인산철 4개 직렬연결된  배터리 임.
