앤더슨 커넥터 . 대전류 50A, 120A, 175A, 350A

by i.got.it 2024. 7. 3.





앤더슨 커넥터

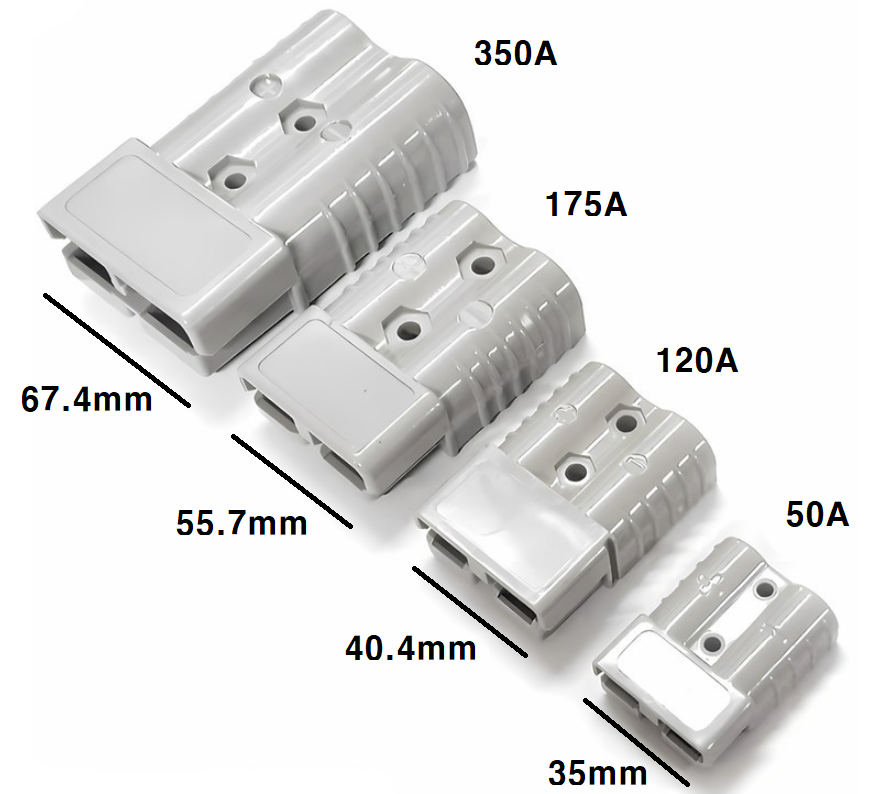

- 대전류(50A, 120A, 175A, 350A) 커넥터

















앤더슨 50A

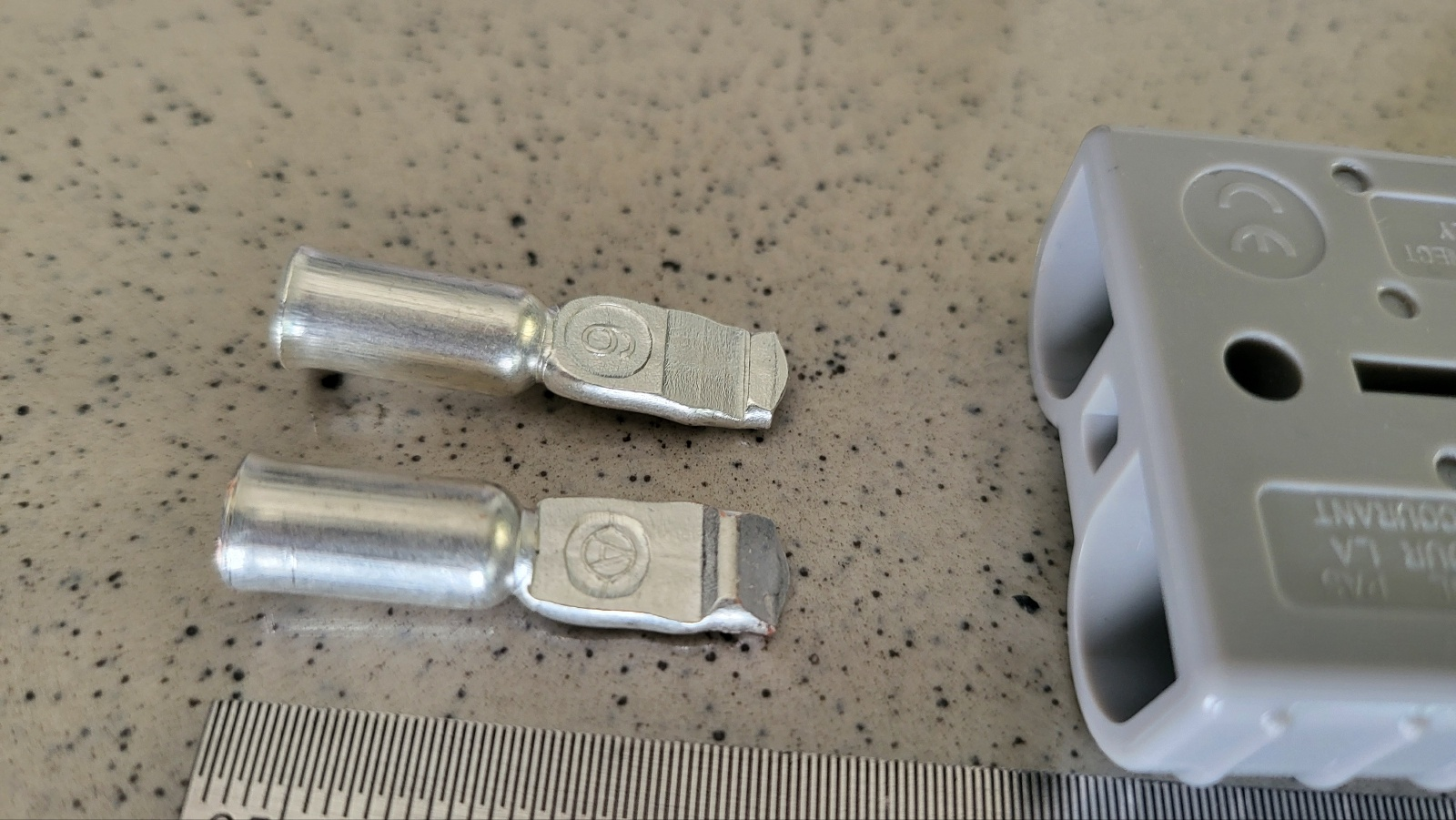

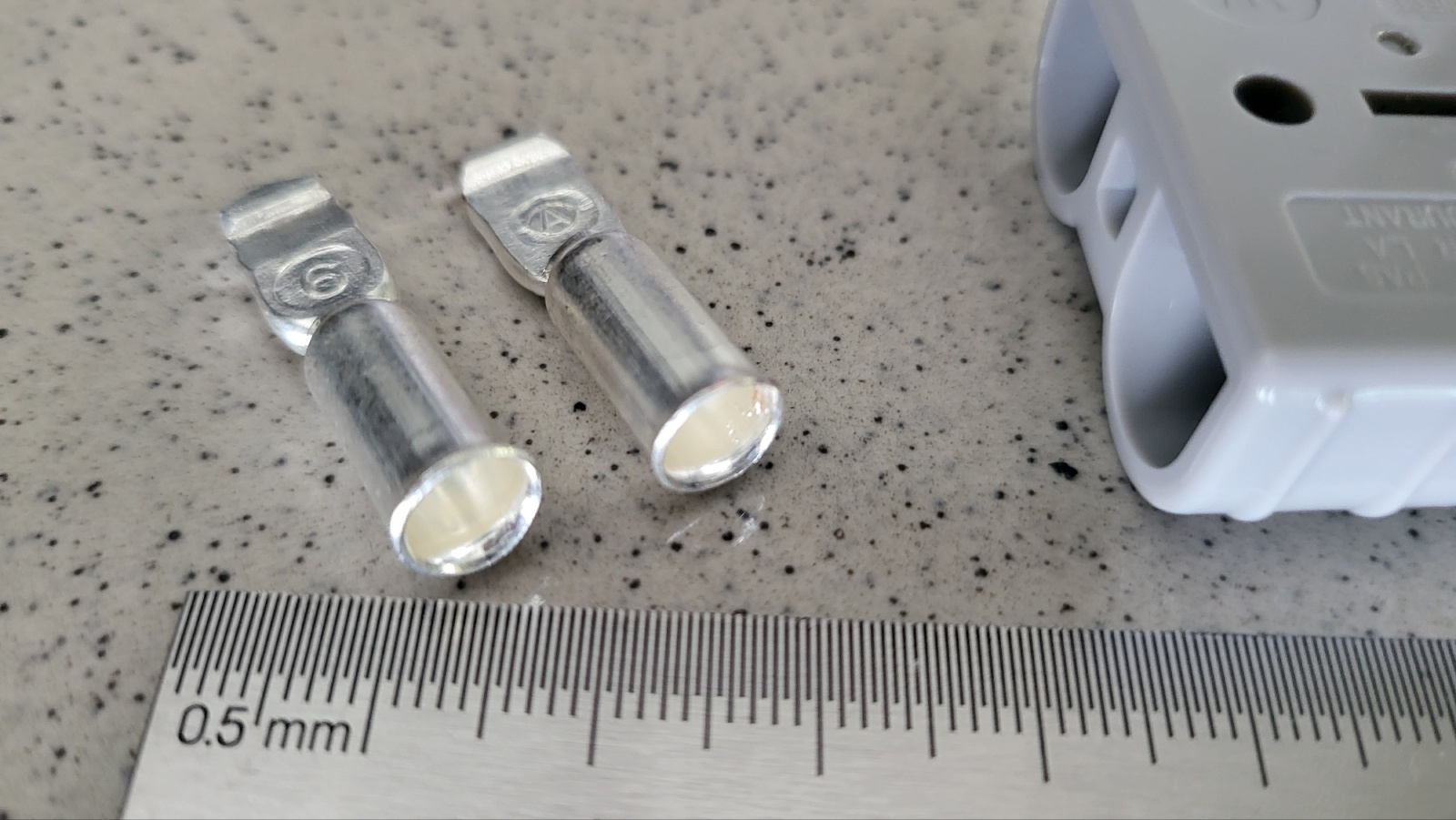

G07 50A 앤더슨커넥터 단자포함 배터리 소켓 플러그

COUPANG

www.coupang.com





구입. 앤더슨 50A . 2024.07.03

















앤더슨 50A, 방수 보강, 8 AWG 50cm 실리콘 피복 전선 ,  M8 링단자 연결된 상태



앤더슨 방수 커넥터 50A 파워뱅크 인버터 케이블

COUPANG

www.coupang.com







앤더슨 50A , 패널 고정형





7.36US $ 55% OFF|Suitable for Anderson Plug Connector Terminal 50A Cable Car Waterproof Connector| | - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com







앤더슨 50A ,  패널 고정형 시거소켓 포함



2.76US $ |1PCS 50 Amp For Anderson Plug Connector Socket Charger Flush Mount Plate For Caravans Camping Trailers Ships Yachts RV

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com









앤더슨 단자에 전선 연결 방법



설명에 사용된 전선 : 실리콘 피복 전선 8 AWG

앤더슨 커넥터 용량 :   50A



납땜으로 연결해야 하는데 대상 금속이 부피가 크다 보니 인두기가 좋지 않은 경우 작업 어렵다.



편의점에서 쉽게 구입 가능한 터보 라이타로 쉽게 땜하는 방법.

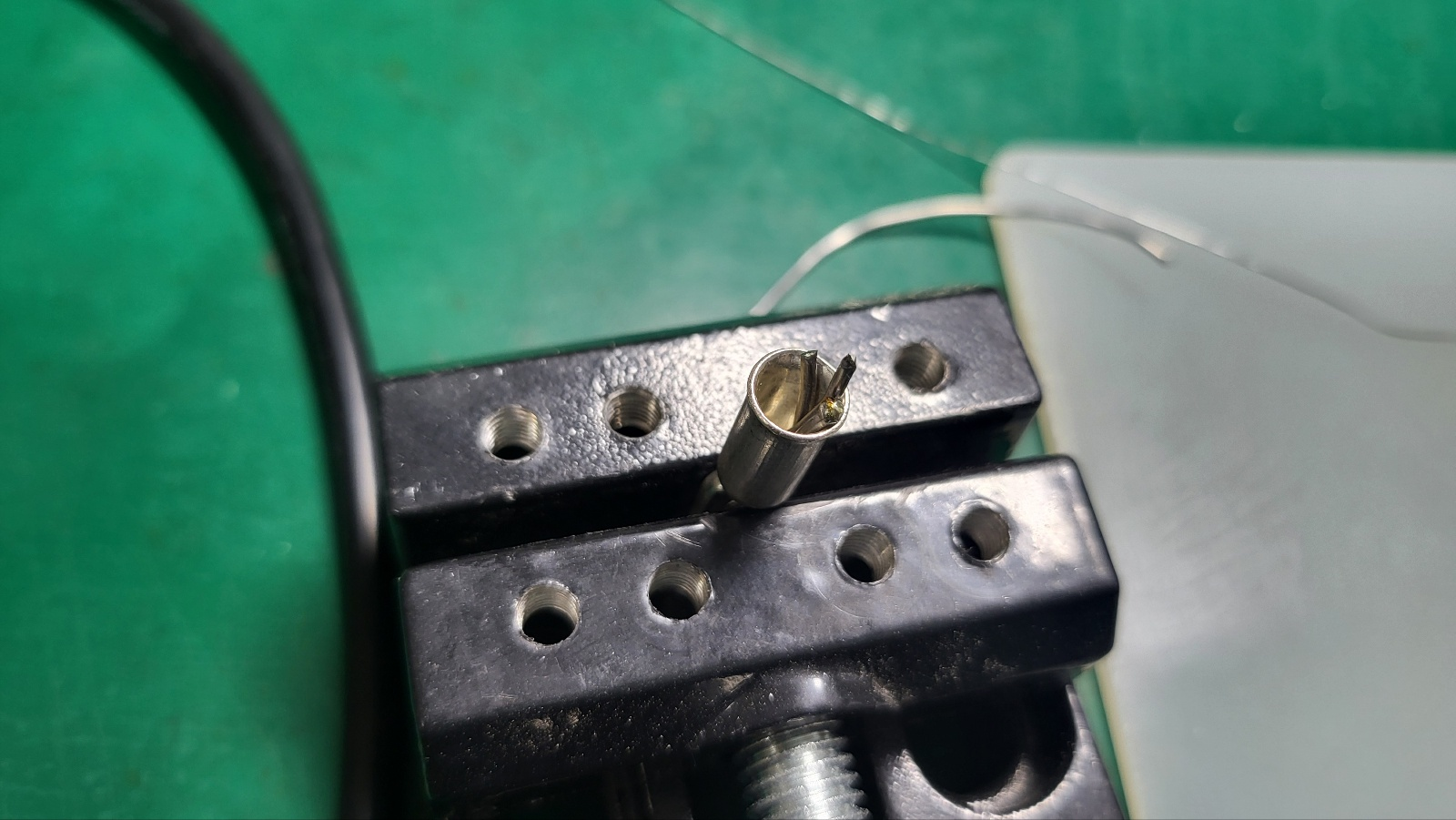

바이스에 단자 고정하고, 을 잘라 넣는다.

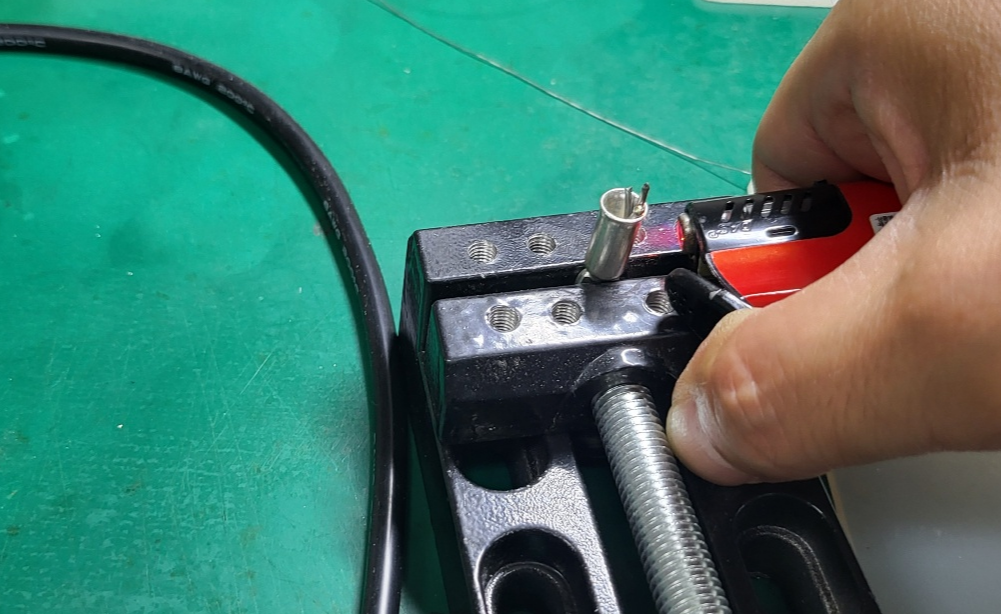

터보라이타로 금속에 열을 가해주면 납이 녹으면서 단자 속으로 들어가는 것이 보인다. 이 상태에서 전선을 넣어주고 라이타로 5 ~ 10초 정도 계속 가열해준다.

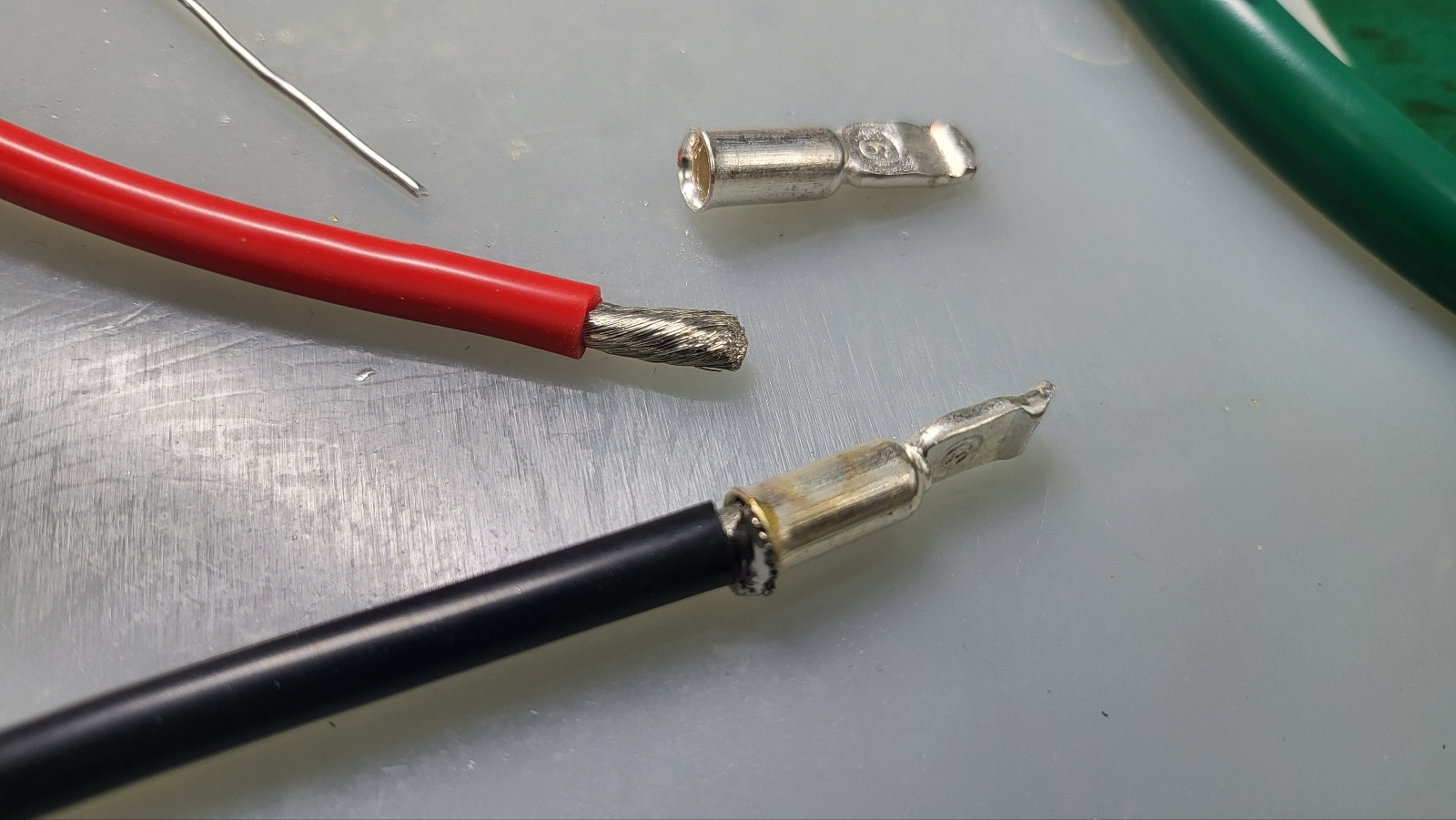

확고하게 납땜 완료.





앤더슨 커넥터에 단자 삽입 방법

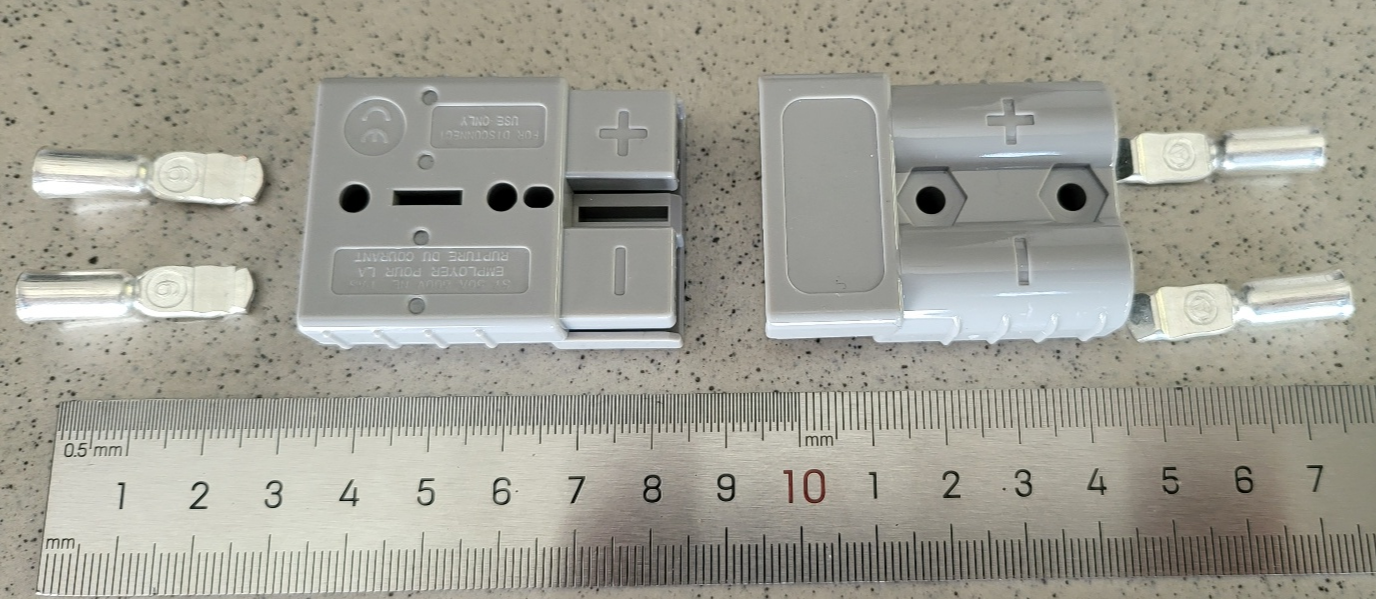

- 아래 붉은 원형 부분이 커넥터 구멍의 동그란 부분을 항하게 하여 딸깍 소리 날때까지 밀어 넣는다.

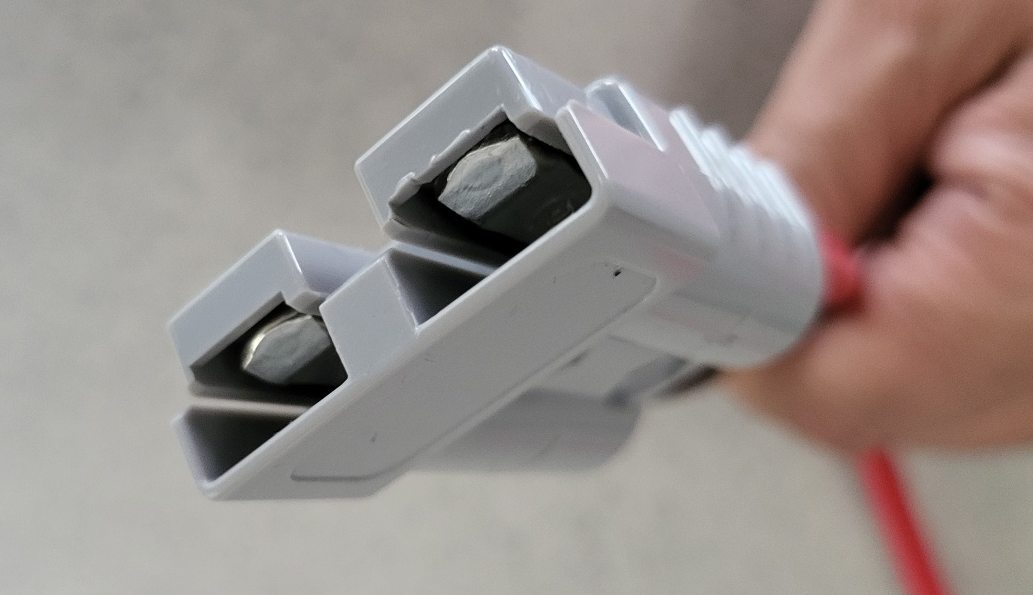

커넥터 앞에서 보면 아래 사진 처럼 생겼음.





앤더슨 커넥터 활용

파워뱅크 인산철 배터리 충전용



LiFePo4 . 리튬인산철 배터리 . BMS . 인버터 . 파워뱅크 제작

리튬 인산철 배터리 셀 - 전압 : 1셀당 3.2V (2.5~3.65V),- 전류x시간 : 제품마다 다름. 100Ah, 200Ah, 300Ah 등. - - 100Ah 의미 : 연속 1시간동안 100A 전류 출력 가능한 배터리 용량.  와트시 단위로는 1,280Wh ( =
