임베디드.일렉트로닉스

커넥터 . XT90 60 30

by i.got.it 2024. 5. 28.







XT90 , XT60, XT30 커넥터 최대 허용 전류



XT90  : 90A

XT60  : 60A

XT30  : 30A







XT 커넥터 암수 구분

- 단자(금속 부분) 의 형상으로 암수 구분. 외장 플라스틱 형상으로 구분하지 않음.

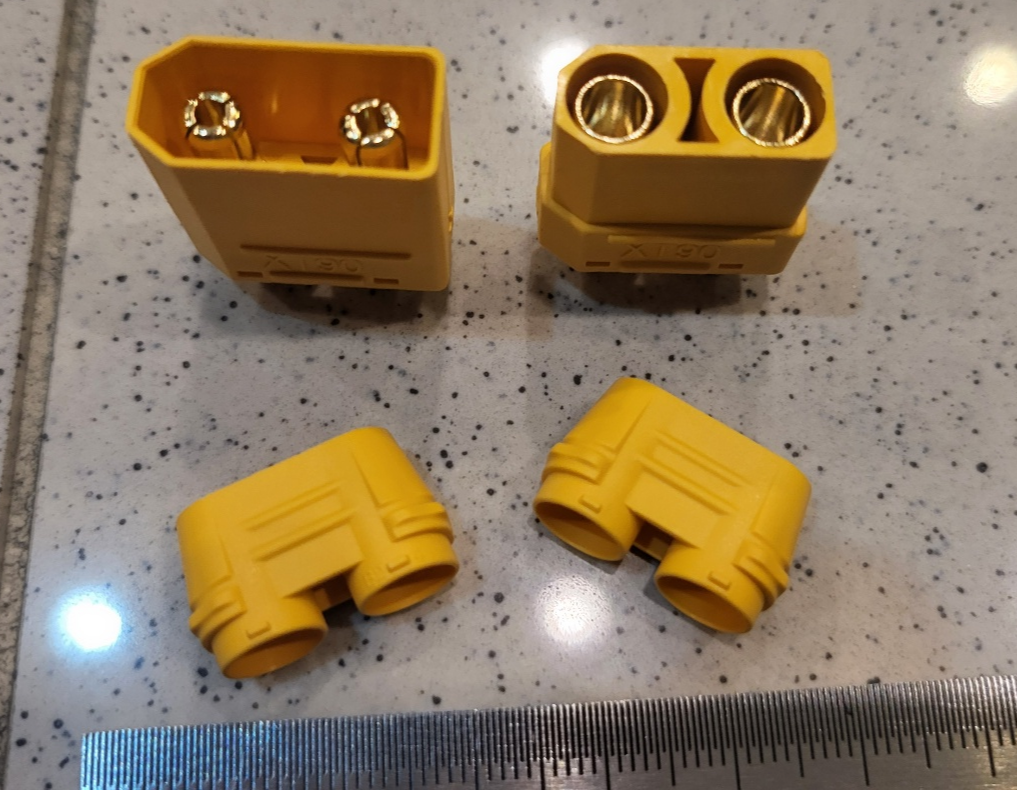

- 아래 사진의 왼쪽이 수, 오른쪽이 암.

XT 커넥터 암수 구분 . 왼쪽 : 단자 수컷, 오른쪽 : 단자 암컷







XT 커넥터 단자 암수 연결 규칙

- 암컷 단자는 전류 출력  , 수컷단자는 전류 입력 측으로 함.

- - 비교 : 가정용 AC 220V 에서도 전류 출력하는 컨센트는  암컷 단자이고 전류 입력 받는 쪽은 수컷단자임.





XT 커넥터 극성 연결 규칙

- 하우징의 사다리꼴로 좁아지는 쪽이 - , 평평한 쪽이 +

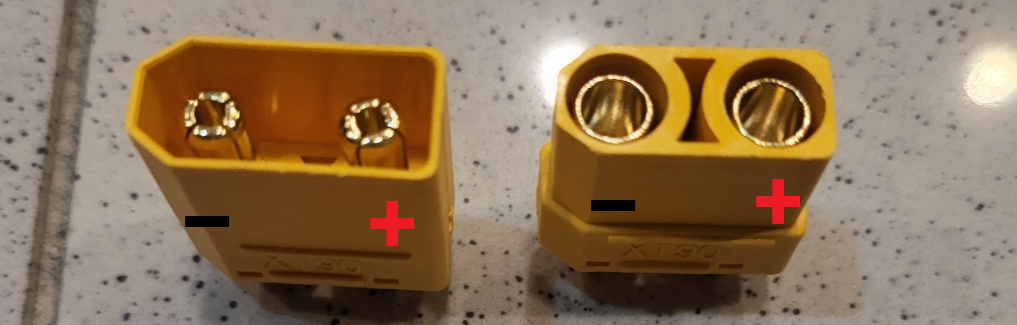

XT 커넥터의 극성 . 하우징의 평평한쪽 + , 사다리꼴 좁은 쪽 -





XT90 커넥터



구입처



AMASS XT90 배터리 커넥터

COUPANG

www.coupang.com





구입. 2024.05.28

- 왼쪽 : 수컷 단자. 오른쪽 :  암컷 단자.

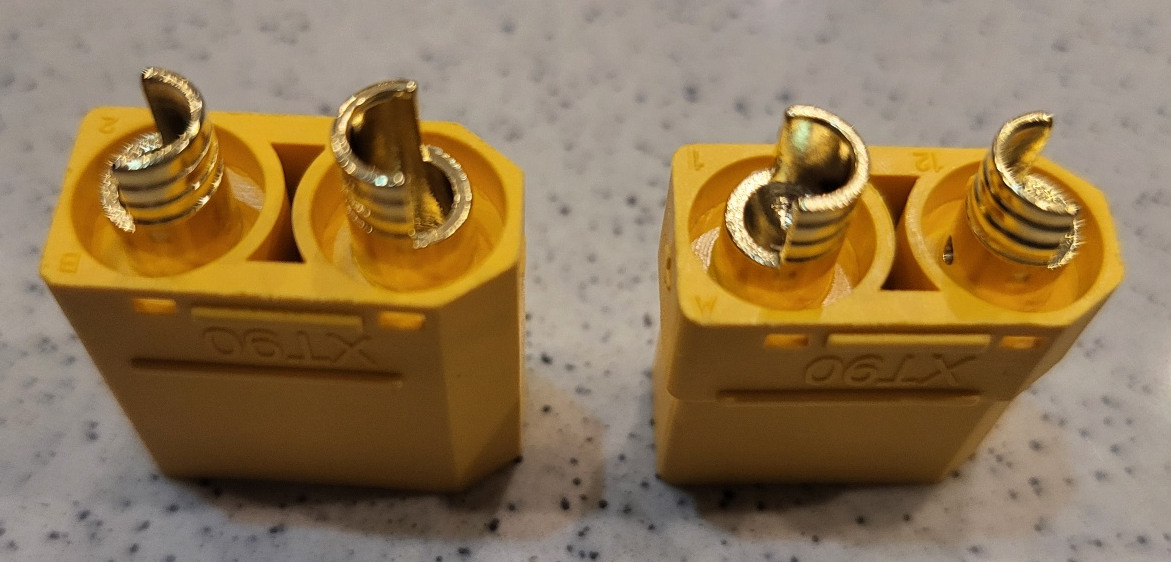

커넥터 뒷부분.

- 인두로 땜 하여  전선 연결하는 방식.

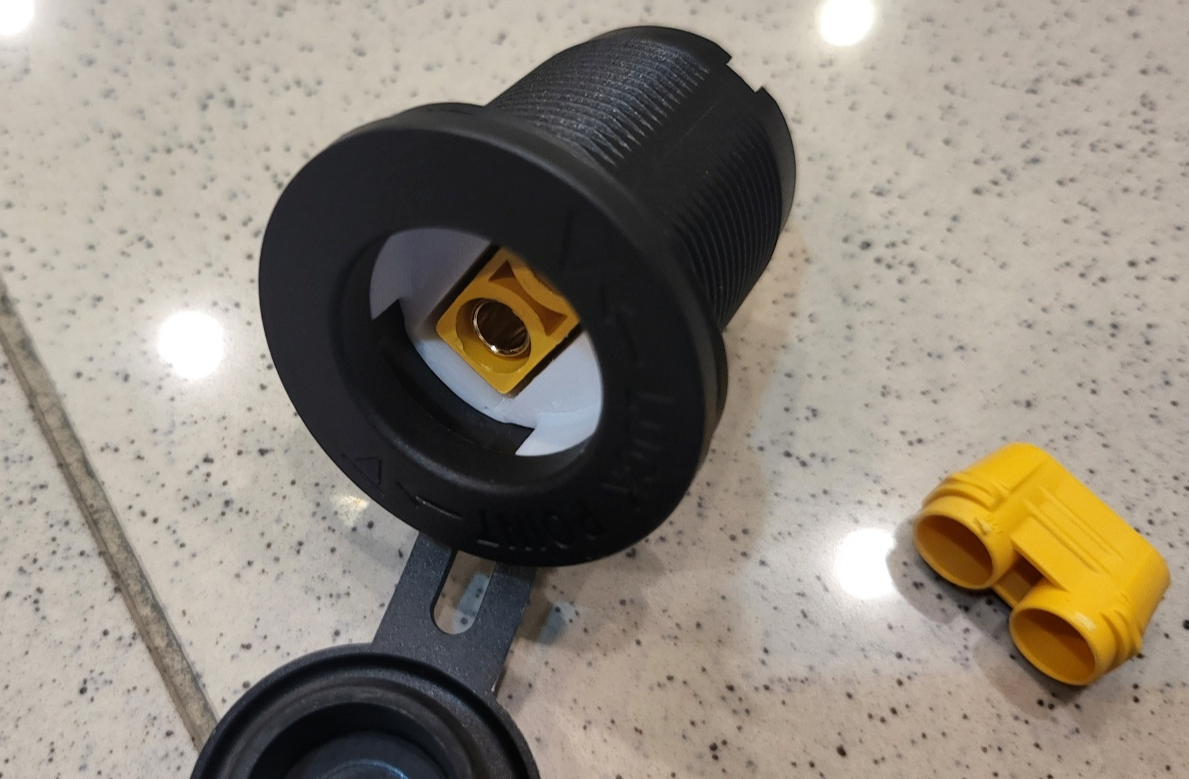

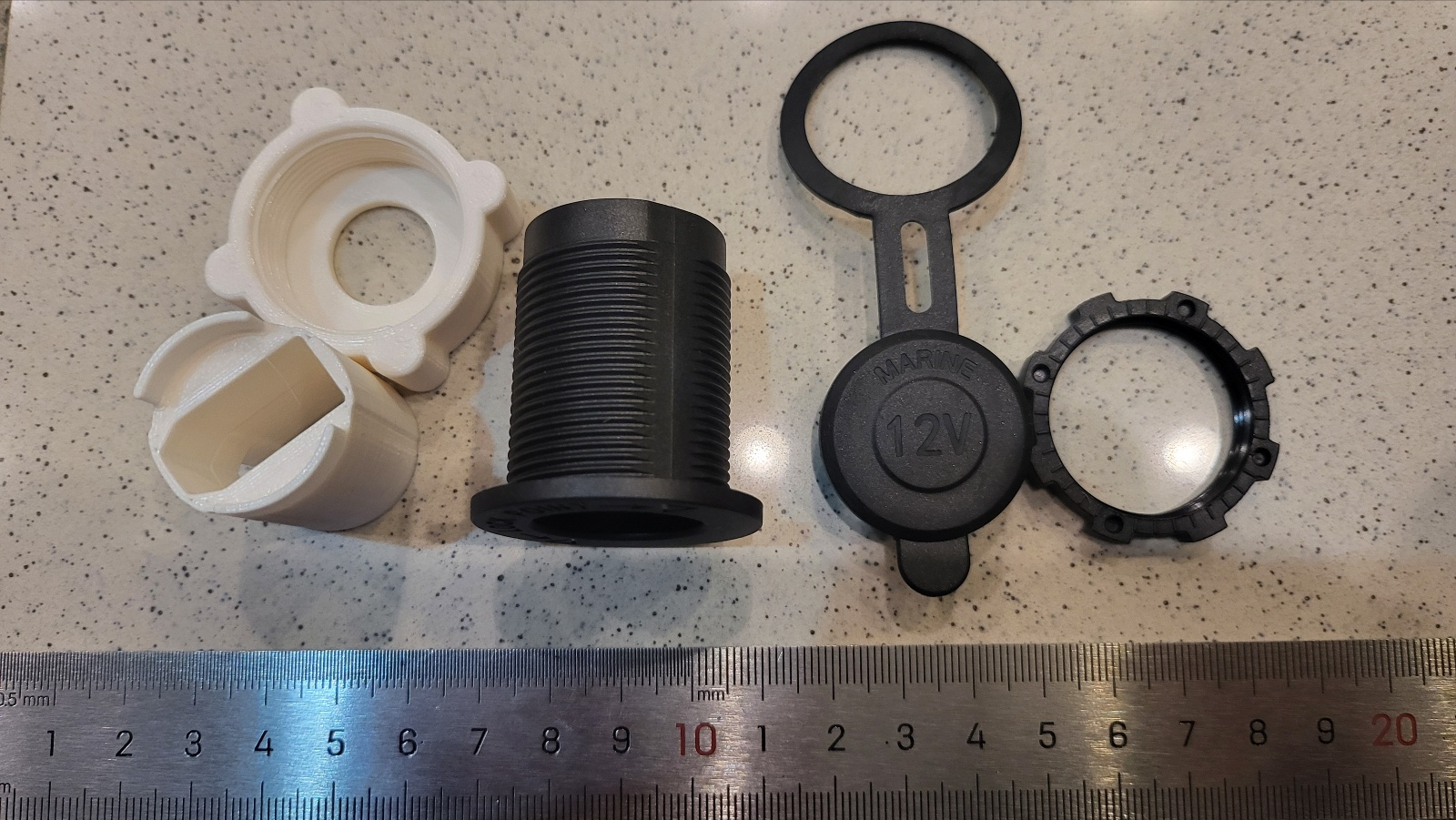

XT90 커넥터용 시거소켓

- 차량내부 패널 등에 XT90 커넥터 고정용이.



구입처



e홈메이드클럽(F-201) XT90용 방수 시커소켓 케이스

COUPANG

www.coupang.com

구입. 2024.05.28







XT90 커넥터 장착

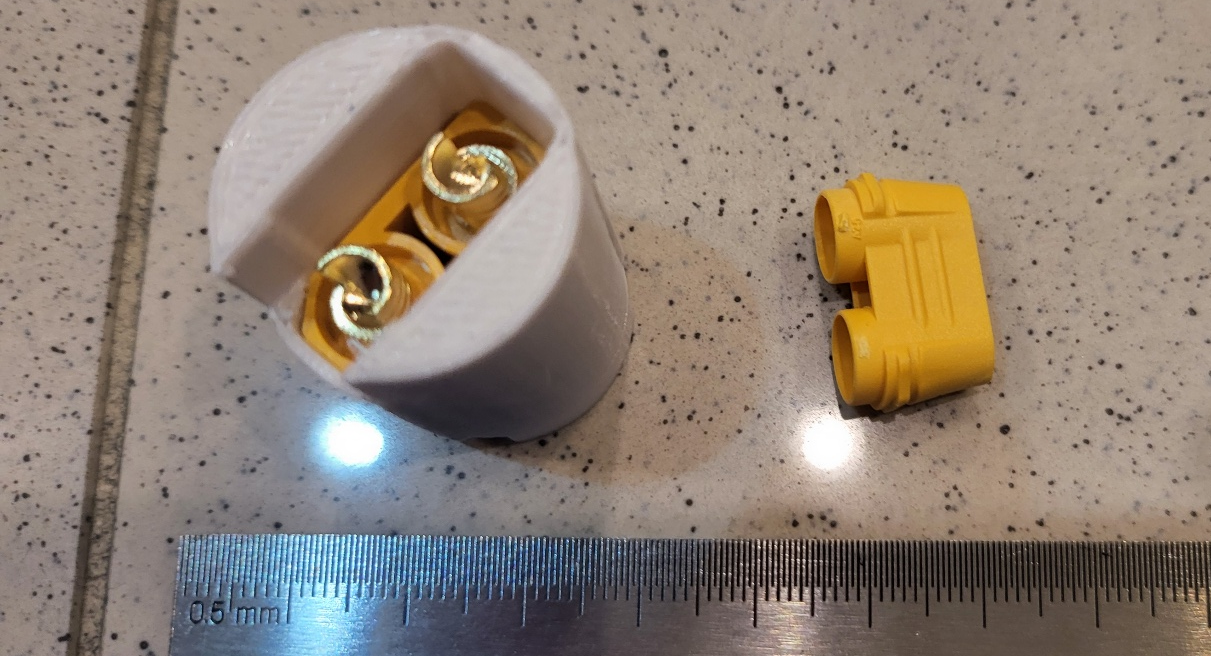

XT90 암컷단자 꼽아봄.

수컷단자 XT90 도 장착 가능.

XT90 커넥터 연결시 입구의 원형 프라스틱 부분에 간섭 있기에 갈아내야 함. 무른 재질 플라스틱이라 커터칼로 쉽게 잘린다. 조금만 잘라내도 간섭없이 커넥터 삽입 원할.

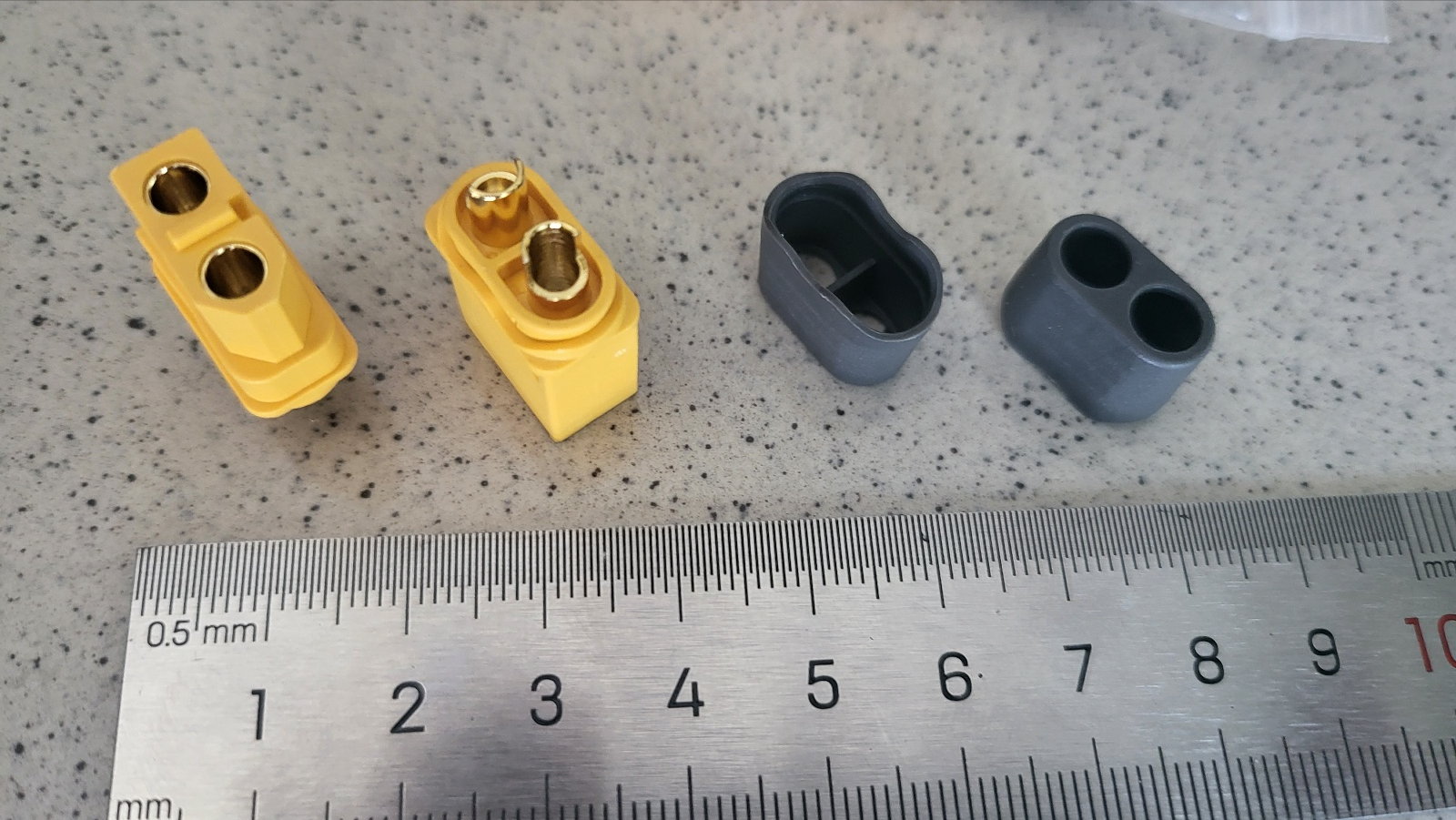

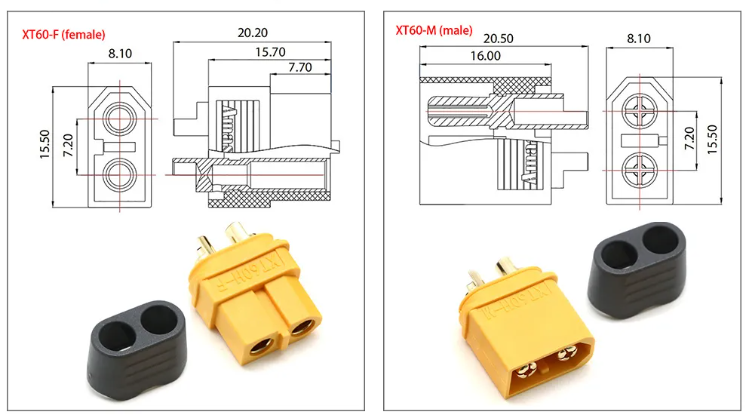

XT60 커넥터





판매처



0.98US $ 93% OFF|10 x Amass XT60+ XT60H Plug Connector With Sheath Housing 5 Male 5 Female (5 Pair ) For Rc Lipo Battery Rc Dron

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com



구입. 2024.06.03











XT 커넥터 전선 연결 방법

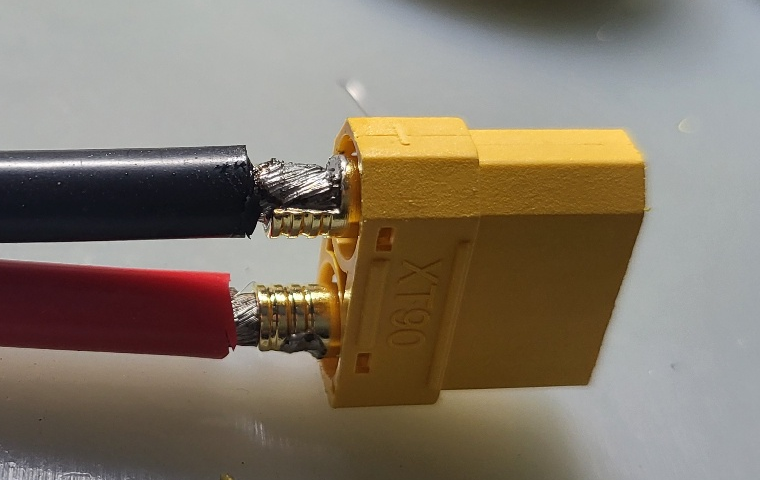

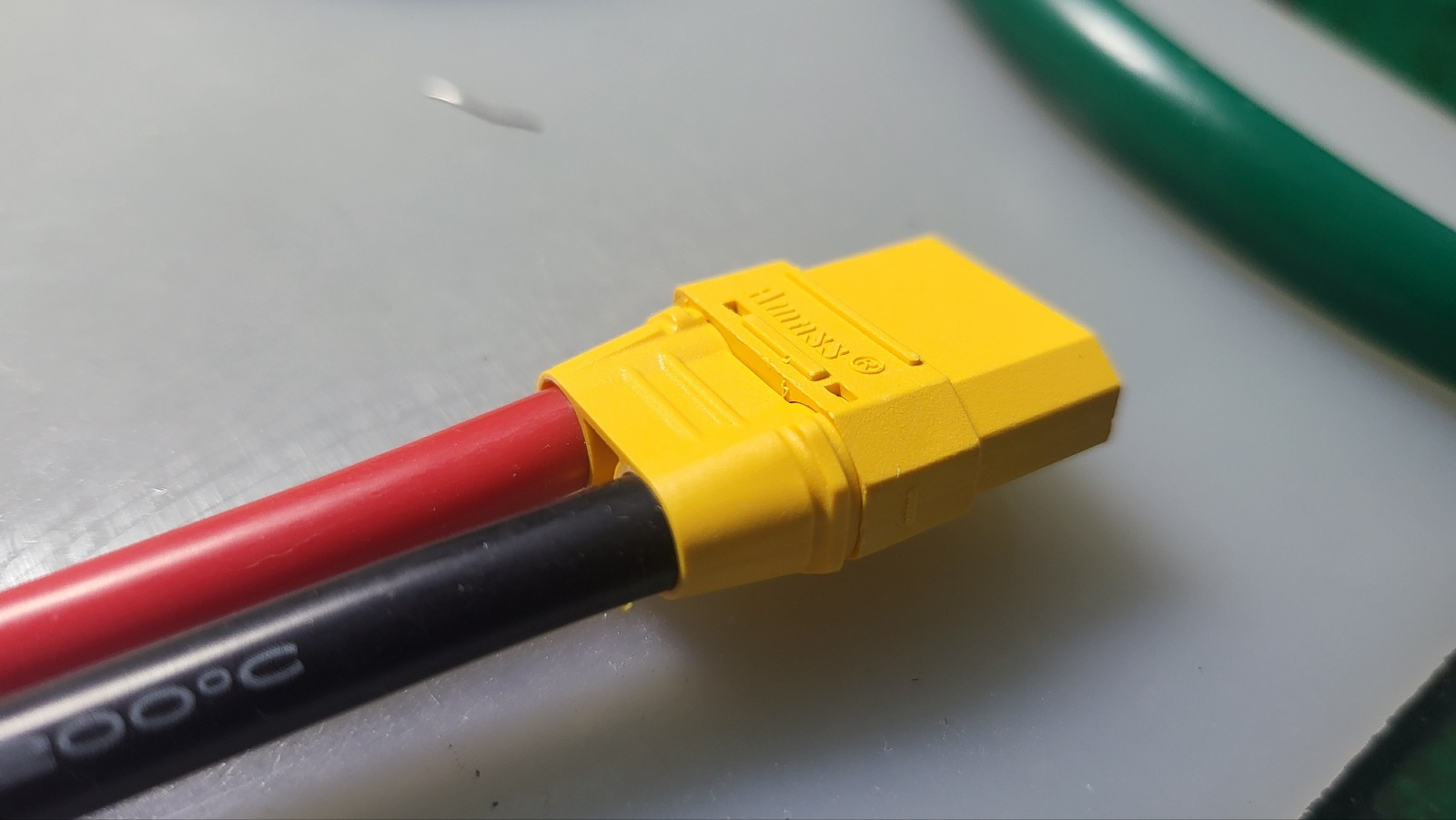

XT90 단자 에 8AWG 실리콘 피복 전선 연결예



1. 전선의 피복 벗겨내고 , 꼬아준다음 전선에만 먼저 납먹임.

2. 커넥터에 표시되어있는 극성 대로 단자에 전선 배치하고 납땜.



커넥터 뒤 하우징 꼽아주면 끝.







XT90 커넥터, 시거소켓 활용



DIY . 스타리아 . 태양광 패널 전선 인입부

차량 지붕 태양광 패널 전선 인입부 달고 차량 내부 전선 정리   차량 지붕에 태양전지 전선 인입부 장착하고  차량 내부에서는 XT90 커넥터 연결로 파워뱅크 충전하려고 함.    작업 상세

igotit.tistory.com





XT60 커넥터 활용



DIY . 스타리아 . 천장 시거소켓, USB 포트 달기

스타리아 천장 트림에 USB 포트와 시거 소켓 달기 - USB 포트( 제품 10 ) 2개. A, C 타입 모두 지원.  - 시거 소켓(제품1)  9개. 주로 매립형 USB 충전기 ( 제품7 ) 꼽아서 활용. - 파워 뱅크의 출력 12V( 12

igotit.tistory.com









DIY . 스타리아 . 테일 게이트 . 시거소켓 매립

개요 - 테일게이트 트림에 시거 소켓 4개 장착- 테일게이트 트림 탈거해야 작업가능. https://igotit.tistory.com/4455 스타리아 . 탈거 . 테일게이트 트림현대차에서 제공하는 분해 조립 설명 사이트 (gsw

igotit.tistory.com









DIY . 스타리아 . 대시보드-트렁크 전선 매립

개요 차량내 구비된 파워 뱅크의 출력 DC 12V 를 차량 앞부분에 있는 기기 (블랙박스 류 ) 에서 활용하기 위하여 트렁크에서  운전석 핸들 하단 퓨즈박스  까지 전선 매립.  - 주활용 : 룸미러 타

igotit.tistory.com







DIY . 스타리아 . 파워 뱅크 출력 12V 활용 영역별 스위치

개요 - 차량 내 구비된 파워뱅크에서의 출력전원 (12V) 를 차량 내부에 매립된 전기 활용 영역별로  온, 오프 스위치 만들기.  - 차량내 매립된 12V 활용 영역 - - 천장 시거소켓 , USB 포트  ER-1, E

igotit.tistory.com










첫 등록 : 2024.05.26

최종 수정 : 2024.06.10

단축 주소 : https://igotit.tistory.com/5626
