커넥터 . XT90 60 30







XT90 , XT60, XT30 커넥터 최대 허용 전류



XT90  : 90A

XT60  : 60A

XT30  : 30A







XT 커넥터 암수 구분

- 단자(금속 부분) 의 형상으로 암수 구분. 외장 플라스틱 형상으로 구분하지 않음.

- 아래 사진의 왼쪽이 수, 오른쪽이 암.

XT 커넥터 암수 구분 . 왼쪽 : 단자 수컷, 오른쪽 : 단자 암컷







XT 커넥터 단자 암수 연결 규칙

- 암컷 단자는 전류 출력  , 수컷단자는 전류 입력 측으로 함.

- - 비교 : 가정용 AC 220V 에서도 전류 출력하는 컨센트는  암컷 단자이고 전류 입력 받는 쪽은 수컷단자임.





XT 커넥터 극성 연결 규칙

- 하우징의 사다리꼴로 좁아지는 쪽이 - , 평평한 쪽이 +

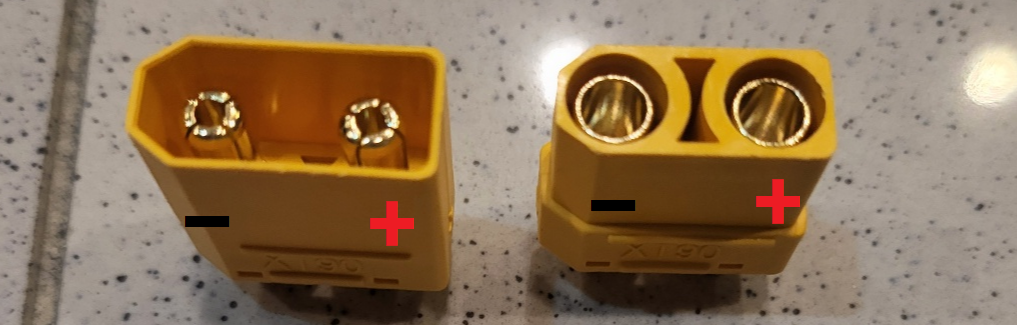

XT 커넥터의 극성 . 하우징의 평평한쪽 + , 사다리꼴 좁은 쪽 -





XT90 커넥터



구입처

AMASS XT90 배터리 커넥터





구입. 2024.05.28

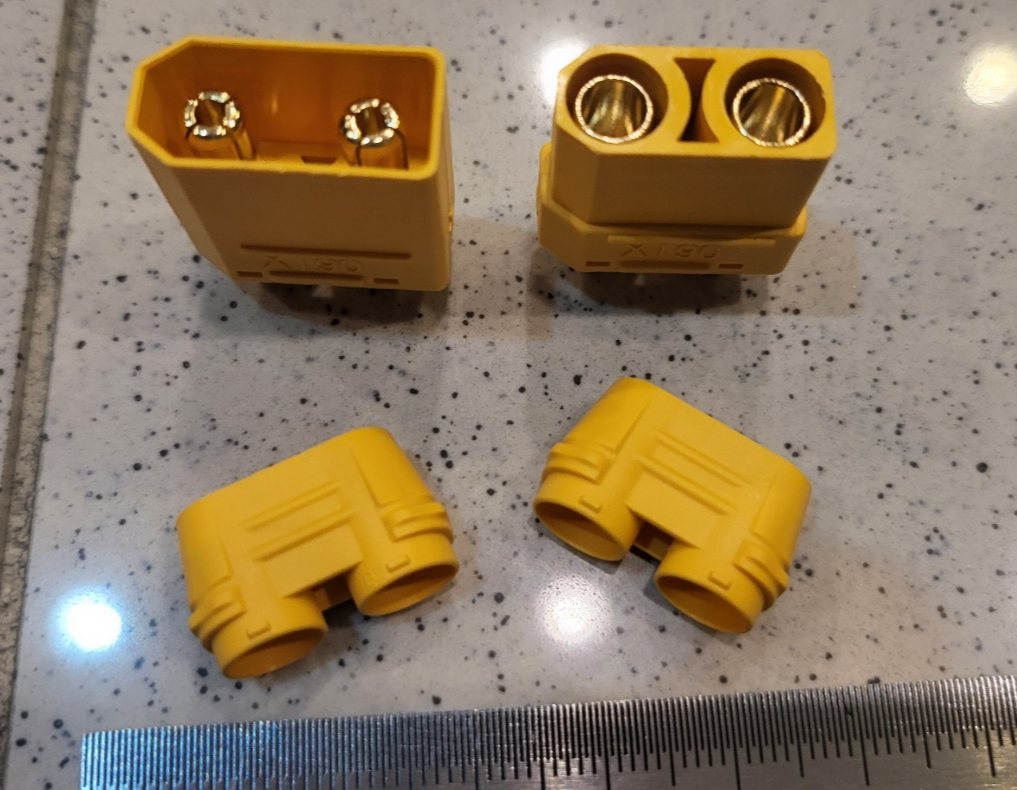

- 왼쪽 : 수컷 단자. 오른쪽 :  암컷 단자.

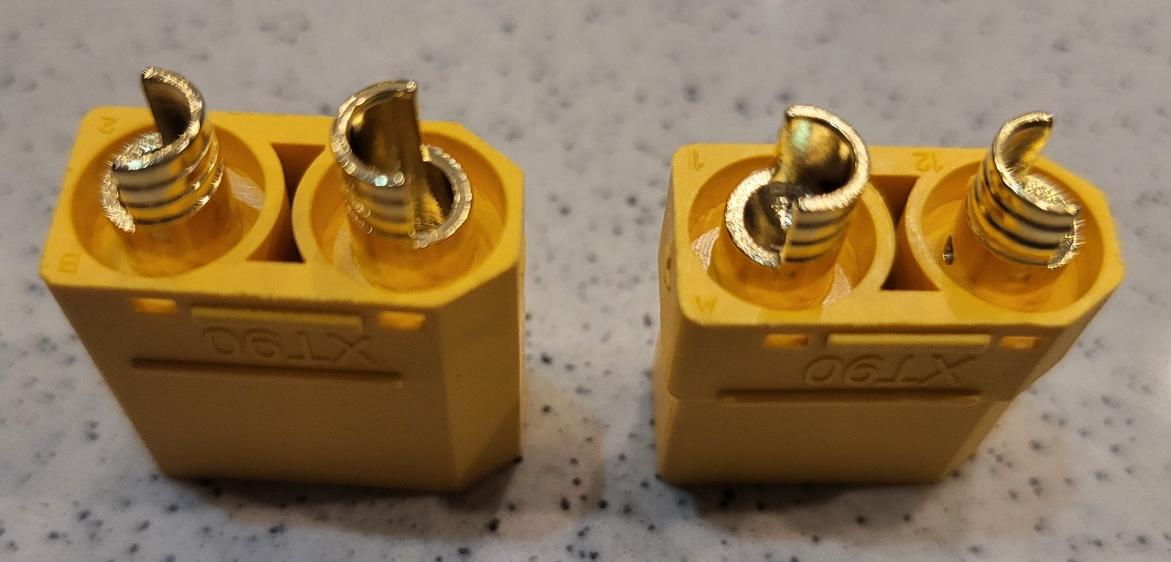

커넥터 뒷부분.

- 인두로 땜 하여  전선 연결하는 방식.

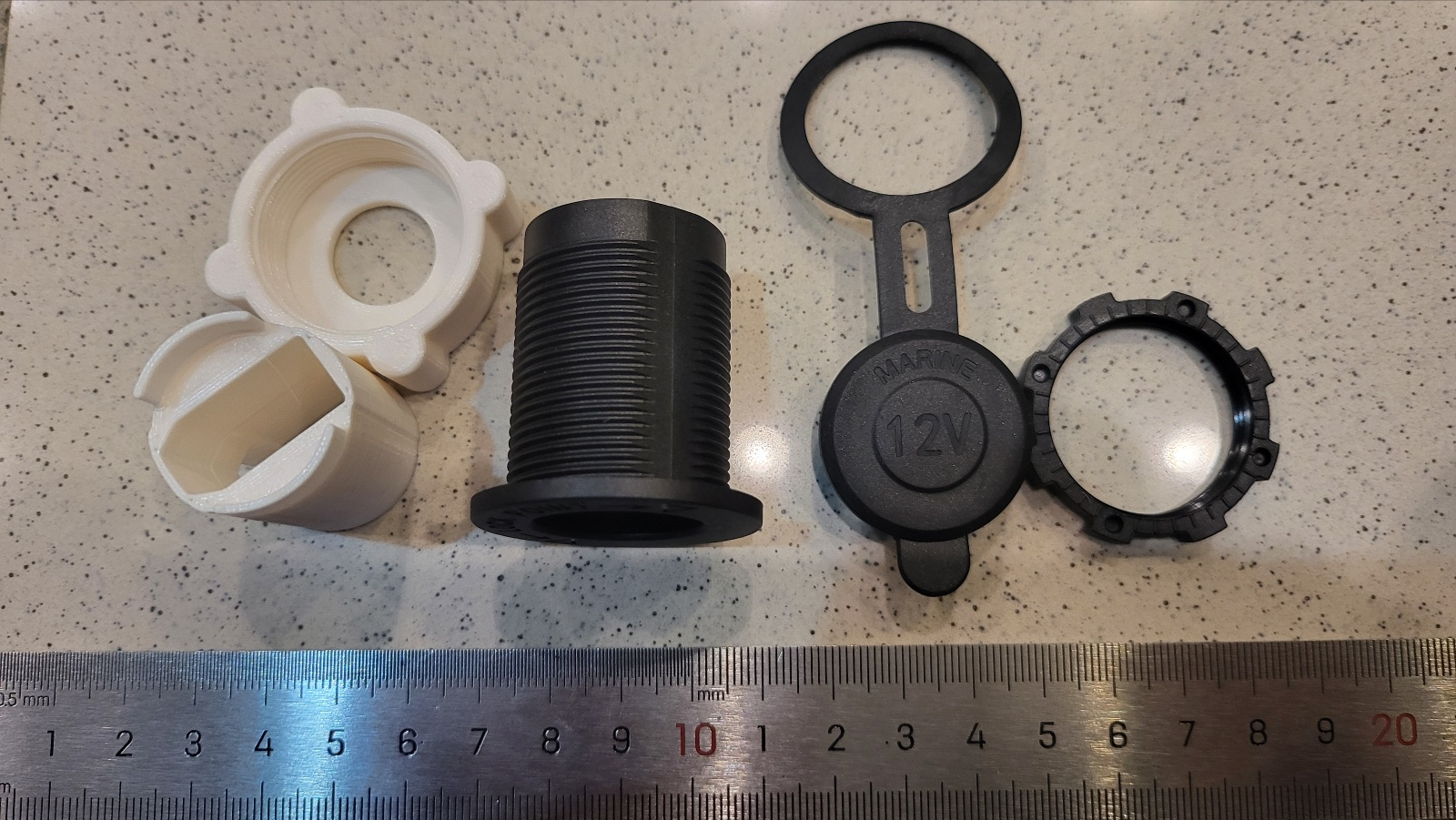

XT90 커넥터용 시거소켓

- 차량내부 패널 등에 XT90 커넥터 고정용이.



구입처

e홈메이드클럽(F-201) XT90용 방수 시커소켓 케이스

구입. 2024.05.28







XT90 커넥터 장착

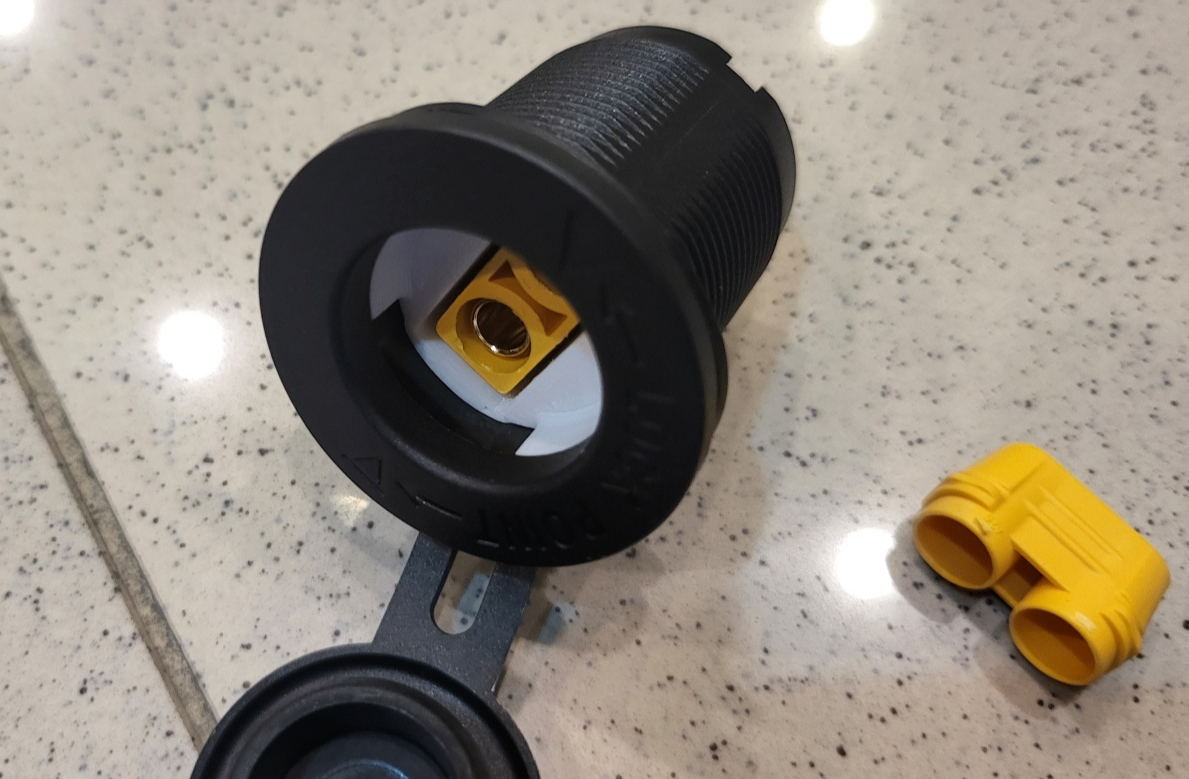

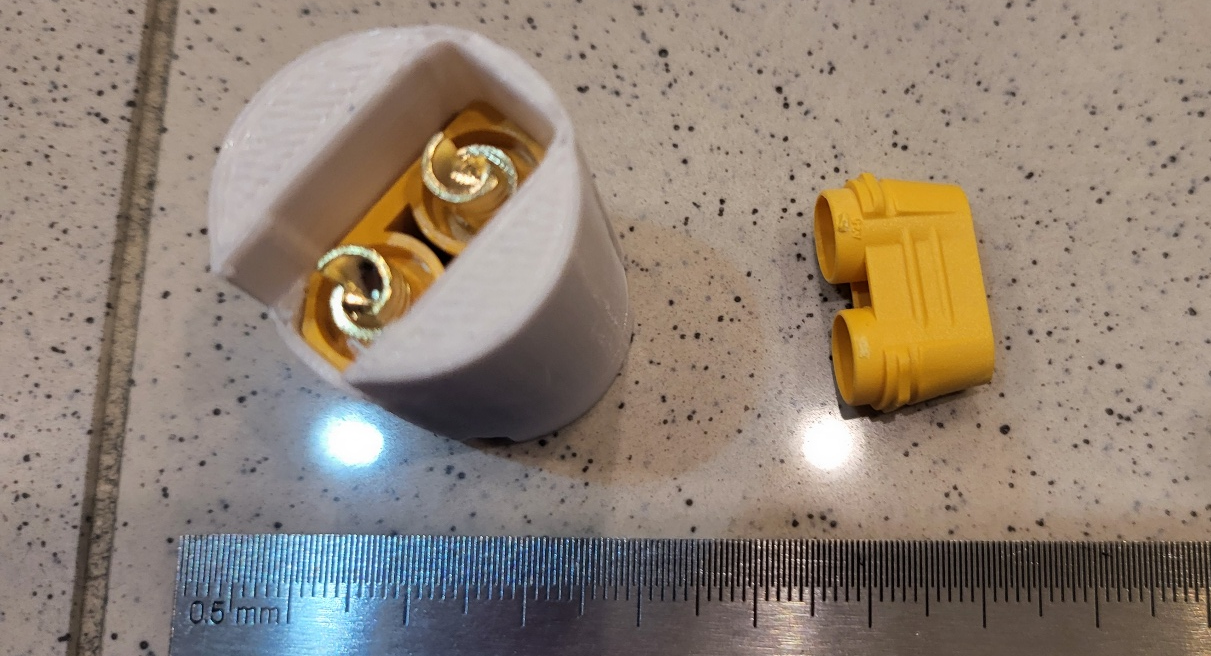

XT90 암컷단자 꼽아봄.

수컷단자 XT90 도 장착 가능.

XT90 커넥터 연결시 입구의 원형 프라스틱 부분에 간섭 있기에 갈아내야 함. 무른 재질 플라스틱이라 커터칼로 쉽게 잘린다. 조금만 잘라내도 간섭없이 커넥터 삽입 원할.

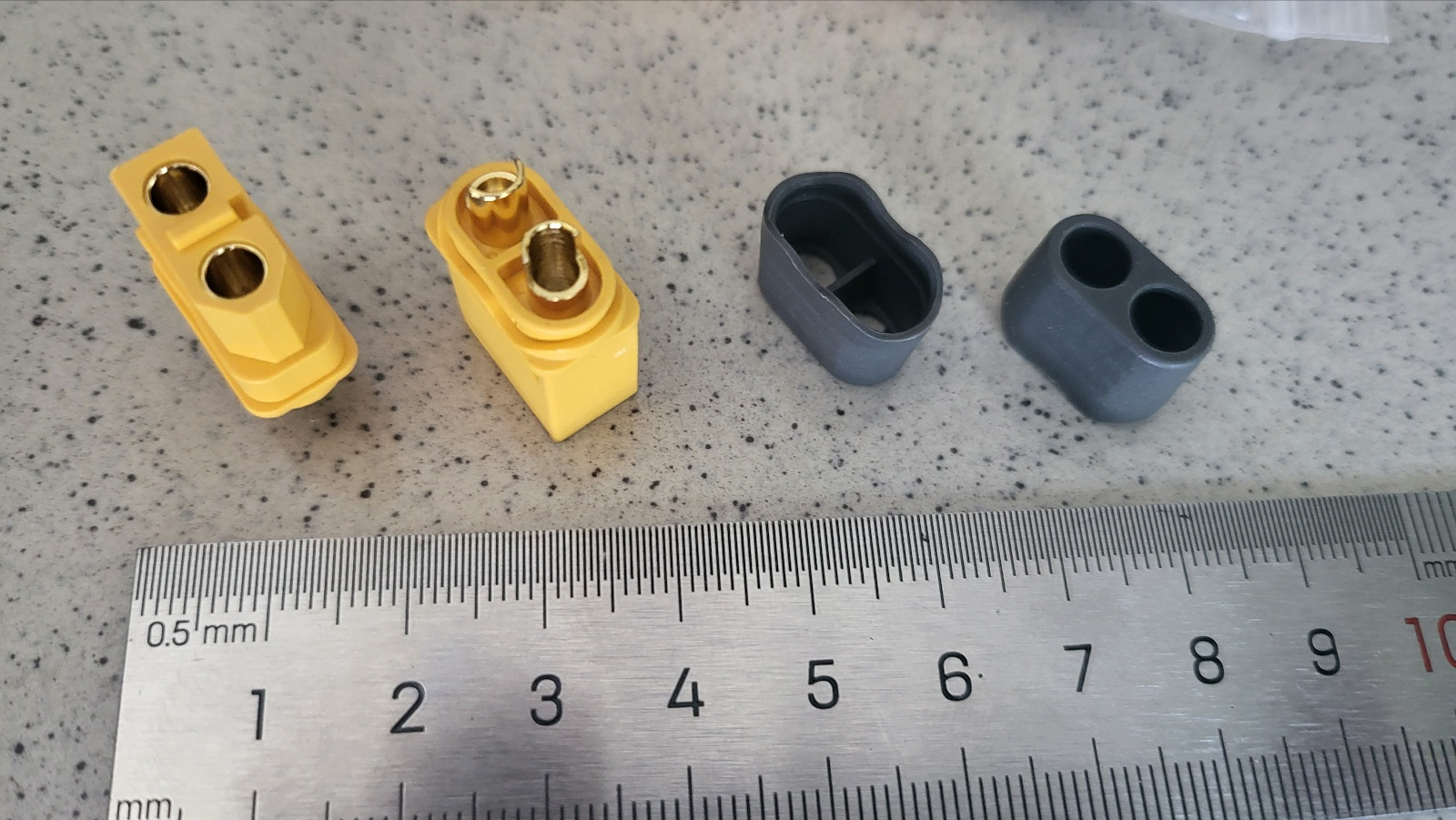

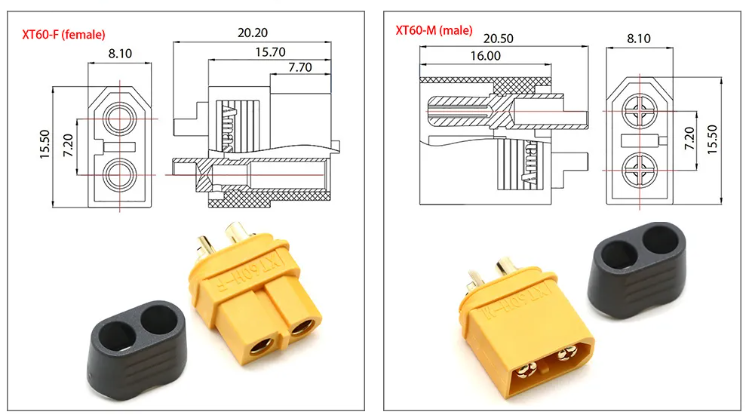

XT60 커넥터





판매처

0.98US $ 93% OFF|10 x Amass XT60+ XT60H Plug Connector With Sheath Housing 5 Male 5 Female (5 Pair ) For Rc Lipo Battery Rc Dron



구입. 2024.06.03











XT 커넥터 전선 연결 방법

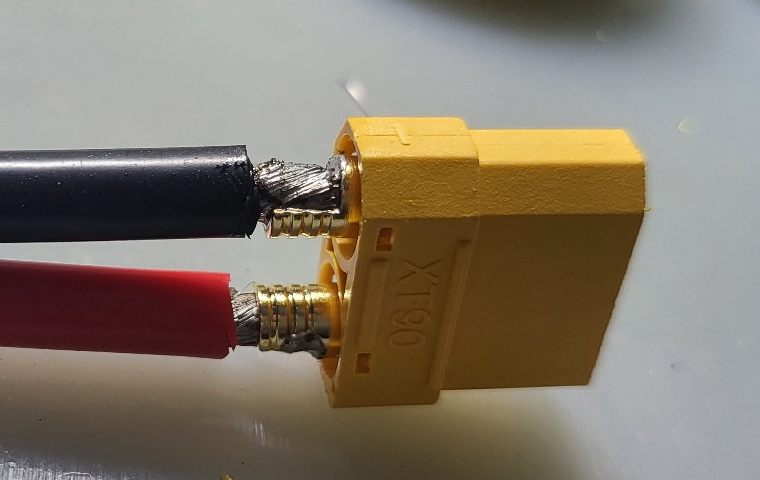

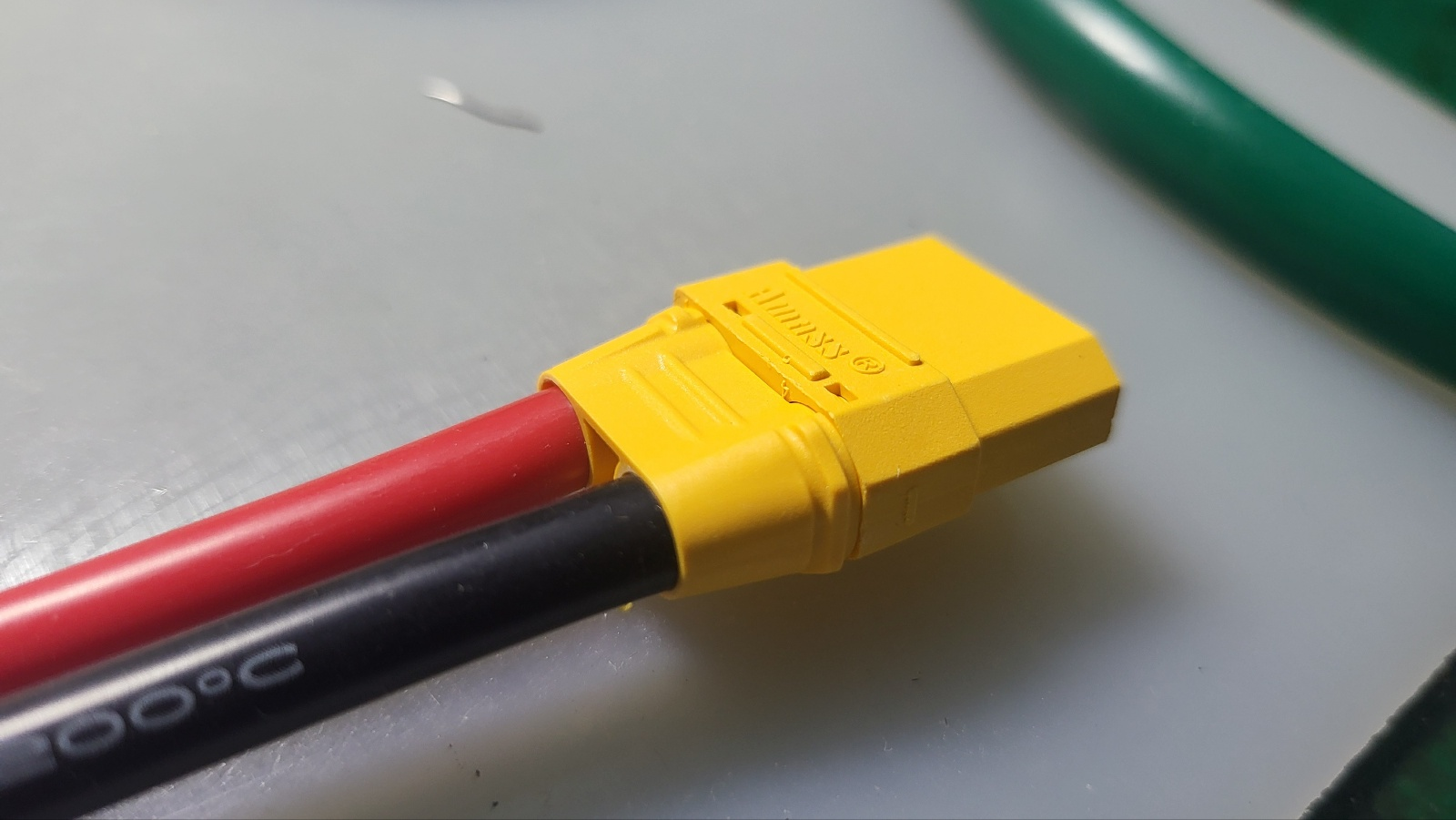

XT90 단자 에 8AWG 실리콘 피복 전선 연결예



1. 전선의 피복 벗겨내고 , 꼬아준다음 전선에만 먼저 납먹임.

2. 커넥터에 표시되어있는 극성 대로 단자에 전선 배치하고 납땜.



커넥터 뒤 하우징 꼽아주면 끝.







XT90 커넥터, 시거소켓 활용

DIY . 스타리아 . 태양광 패널 전선 인입부





XT60 커넥터 활용

DIY . 스타리아 . 천장 시거소켓, USB 포트 달기







DIY . 스타리아 . 테일 게이트 . 시거소켓 매립







DIY . 스타리아 . 대시보드-트렁크 전선 매립





DIY . 스타리아 . 파워 뱅크 출력 12V 활용 영역별 스위치









---

첫 등록 : 2024.05.26

최종 수정 : 2024.06.10
